1 PRI-P AQS storlekar l Blandningskärl Produktinformation

2 PRI-P Innehållsförteckning Innehåll Börjar på sidan Funktion...3 Uppbyggnad...4 Tekniska data/allmänt...6 Tekniska data/mått och vikter...6 Handhavande...7 Beskrivningstext...8 Beteckningsnyckel 60 PRE-BW = Typ av blandningskärl 60 = Blandningskärlets volym ( l) 2

3 PRI-P Funktion Funktionsbeskrivning AQS/PRE-BW är en CE-godkänd komplett enhet för miljösäker blandning och påfyllning av frysskyddsvätska i kyl- och värmesystem. Systemflödesschema/vätskekylt vätskekylaggregat Kylmedelkylare Kylmedelledningar Cirkulationspump Köldbärarledningar Vätskekylaggregat Blandningskärl Systemflödesschema/luftkylt vätskekylaggregat Luftkylt vätskekylaggregat Köldbärarledningar Bufferttank Cirkulationspump Bufferttank Cirkulationspump Blandningskärl 3

4 PRI-P Funktion Aggregatflödesschema PI VH2 VH3 VB P VH1 BV = Bottenventil P = Pump PI = Tryckmätare VB = Backventil VH1 = Blandningsventil VH2 = Påfyllningsventil (anslutes till köldbärar- eller kylmedelsystemet) VH3 = Avtappningsventil BV Uppbyggnad = Pump 2 = Blandningsventil 3 = Backventil 4 = Påfyllningsventil (anslutes till köldbärar- eller kylmedelsystemet) 5 = Avtappningsventil 4

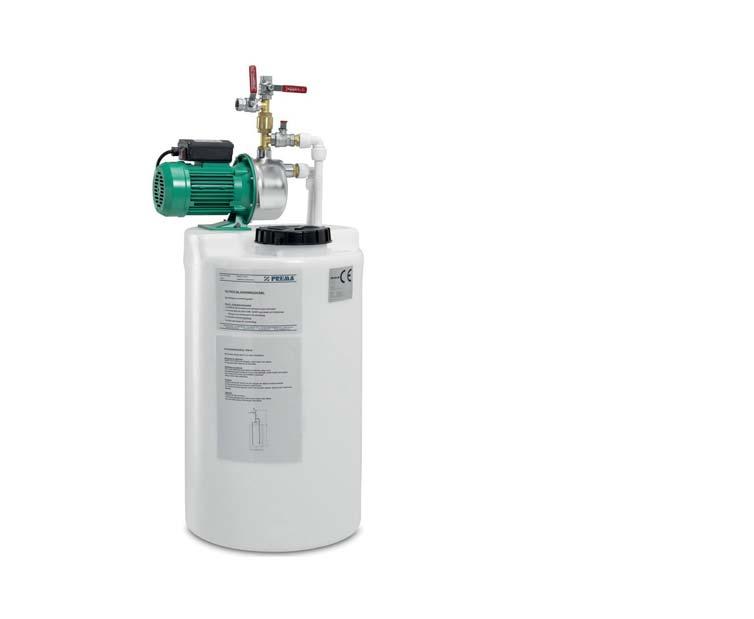

5 PRI-P Utrustningsspecifikation med tillval Allmänt Sluten behållare i polyeten med volymgradering försedd med skruvlock med uttag för utblåsningsledning från köld- eller kylmedelsystemet. Elektrisk blandnings- och påfyllningspump typ Wilo WJ-203-X-EM försedd med inbyggd strömbrytare för start/stopp och 1,5 m anslutningssladd avslutad med stickpropp. Kapslingsklass IP44. Rörsystem av diffusionstäta plaströr typ HeP2O med push fit-kopplingar. Ventilpaket bestående av tre avstängningsventiler DN20 och backventil. Bottenventil bestående av backventil och sil. 1,5 m flexibel anslutningsslang DN20 för anslutning av kärlet till köld- eller kylmedelsystemet och för tömning av överbliven frostskyddsvätska. Allmänt/alternativ och tillval Vagn med hjul. Tryckmätare 0 6 bar. 5

6 PRI-P Tekniska data/allmänt Typ Volym l Tillåtna vätskor Etylenglykol, Propylenglykol och VegaCool Vätskor som kräver specialutförande 1) Kalciumklorid, Atifrozen, Hycool, Freezium, Temper och Pekasol Max. vätsketemperatur C 35 Max. omgivningstemperatur C 40 Pumpflöde l/min 30 vid 350 kpa Anslutningsdimension påfyllning DN20 Anslutningsdimension avtappning DN20 Anslutningsspänning 230/1+N+PE/50 Märkström A 5,2 Kapslingsklass IP44 Mått och vikter Se rubrik Tekniska data/mått och vikter 1) Kontakta vår kundtjänst. Tekniska data/mått och vikter H H2 D Typ Mått Diameter (D) mm Höjd (H) mm Höjd (H2) mm Nettovikt kg

7 PRI-P Handhavande Påfyllning av frostskyddsvätska i köldbärar- och kylmedelsystem 1. Anslut påfyllningsventilen (4) till köldbärar- eller kylmedelsystemet med den medföljanade flexibla slangen. 2. Fyll behållaren med önskad mängd vatten P BV 2 3. Fyll pumpen med vatten före första start. 4. Stäng ventilerna 4 och Öppna ventil 2 och starta pumpen. 6. Fyll på önskad mängd frosskyddsvätska och avvakta tills vätskan i behållaren är färdigblandad. 7. Öppna ventil 4 och stäng ventil Avvakta tills det aktuella köldbärar- eller kylmedelsystemet är fyllt. Stoppa sedan pumpen och stäng ventil Avlufta köldbärar- eller kylmedelsystemet. 10. Fyll på köldbärar- eller kylmedelsystemet med ytterligare frostskyddsvätska om så erfordras. 11. Upprepa proceduren tills köldbärar- eller kylmedelsystemet är helt avluftat. 12. Flytta den flexibla slangen från påfyllningsventilen (4) till avtappningsventilen (5). Anslut slangen till ett kärl för överbliven frostskyddsvätska. 13. Öppna ventil 5 och starta pumpen. Låt pumpen gå tills blandningskärlet är tömt på överbliven vätska. 14. Stoppa pumpen och stäng ventil 5. OBS! Pumpen får inte torrköras. Vid drift får inte kärlet lämnas utan uppsikt. Överbliven vätska får inte förvaras i kärlet eftersom syre riskerar att bryta ner och förändra vätskan. Sådan vätska bör lämnas för destruktion. Kärlet får inte användas för brandfarliga vätskor. Brandfarliga vätskor får inte heller förvaras i kärlet. 7

8 PRI-P Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext Copyright AQS-PRODUKTER AB. Alla rättigheter förbehålles. Rätt till ändringar förbehålles. Distributör: Hulda Mellgrens gata Västra Frölunda Telefon: Telefax: info@aqsprodukter.se Installation, underhåll och service: 8
