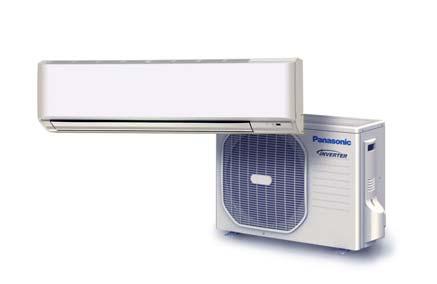

1 AQS/Panasonic PAW*/PACi Elite U-_PE*E*/1W 5 storlekar 3,9 9,4 kw Serverrumssystem med 2 eller 3 luftkylda serverrumsaggregat* med inbyggd effektreserv och redundans * Utförande för kontinuerlig processdrift. Notera att aggregaten är reversibla med både kylfunktion och värmepumpfunktion. I ett serverrum eller motsvarande med enbart kylbehov, skall endast kylfunktionen användas. Produktinformation Förkortad version

2 Beteckningsnyckel Beteckningsnyckel/serverrumssystem x) PAW2/U-50PE1E5/1W PAW2 = Serverrumssystem med 2 serverrumsaggregat PAW3 = Serverrumssystem med 3 serverrumsaggregat U-50PE1E5/1W = Serverrumsaggregat, som ingår i systemet (se Funktionsbeskrivning/systemet samt Beteckningsnyckel /aggregatet nedan) Beteckningsnyckel/aggregat (innedel + utedel) x) U-50PE1E5 = Typ av utedel 1 = Antal innedelar (1) W C CA-600 CA-900 D-M D-H = Kombination med innedel/-ar för montering på vägg = Kombination med innedel/-ar för montering i tak = Kombination med innedel/-ar för infälld montering i undertak (kassett) 600 x 600 mm = Kombination med innedel/-ar för infälld montering i undertak (kassett) 900 x 900 mm = Kombination med innedel/-ar för dold montering i tak och kanalanslutning (medium tillgängligt yttre statiskt tryck) = Kombination med innedel/-ar för dold montering i tak och kanalanslutning (högt tillgängligt yttre statiskt tryck) U-50PE1E5/1W Beteckningsnyckel/utedelar x) U-50PE1E5 U = Utedel 50 = Storleksbeteckning (36 100) PEY = Aggregattyp PACi Standard PE = Aggregattyp PACi Elite 1 = Serie E = Europeiskt utförande 5 = 230 V/1-fas 8 = 400 V/3-fas Beteckningsnyckel/innedelar x) S-50PK1E5 S = Innedel 50 = Storleksbeteckning (36 100) P = Aggregattyp PACi K = Montering på vägg T = Montering i tak Y = Infälld montering i undertak (kassett) 600 x 600 mm U = Infälld montering i undertak (kassett) 900 x 900 mm N = Dold montering i tak och kanalanslutning (medium tillgängligt yttre statiskt tryck) E = Dold montering i tak och kanalanslutning (högt tillgängligt yttre statiskt tryck) F = Dold montering i tak och kanalanslutning (högt tillgängligt yttre statiskt tryck) 1 = Serie E = Europeiskt utförande 5 = 230 V/1-fas 8 = 400 V/3-fas x) Denna beteckningsnyckel omfattar alla typer av aggregat i aktuellt utförande. För typer i beteckningsnyckeln, som inte omfattas av detta dokument, se vår webbsida eller kontakta vår kundtjänst för information. 2

3 Funktion Funktionsbeskrivning/systemet S-* PK* E5* S-* PK* E5* S-* PK* E5* Fjärrkontroll CZ-RTC4 Styrenhet PAW-PACR3 Fjärrkontroll CZ-RTC4 Fjärrkontroll CZ-RTC4 Driftrotation PAW*/PACi serverrumssystem består av två eller tre kompletta luftkylda serverrumsaggregat typ PACi Elite i splitutförande med inne- och utedelar, 1 st. kretskort typ PAW-T10 per innedel, 1 st. trådansluten fjärrkontroll typ CZ-RTC4 per innedel och 1 st. styrenhet för driftrotation typ PAW-PACR3. Om temperaturen i rummet skulle stiga över inställd larmtemperatur startas även reservaggregatet/ett av reservaggregaten, samtidigt som temperaturlarmet aktiveras. Aggregaten arbetar sedan parallellt så länge behovet kvarstår. Redundans (driftreserv) Vid fel i det aggregat som är i drift, startas reservaggregatet/ett av reservaggregaten samtidigt som fellarmet aktiveras. Styrenheten styr splitaggregaten så att ett av aggregaten är i drift och det/de andra fungerar som reservaggregat. Var 12:e (system med två splitaggregat) eller var 8:e timma (system med tre splitaggregat) växlar aggregaten, så att det av aggregaten som varit i drift stoppas och reservaggregatet/ett av reservaggregaten startas. Genom driftrotationen får aggregaten betydligt kortare drifttid jämfört med om det bara finns ett aggregat som är i drift hela tiden, och därmed motsvarande längre livslängd. Styrenheten är dessutom utrustad med plintar för extern drift- och felindikering. Effektreserv 3

4 Funktion Funktionsbeskrivning/aggregatet Innedelens fläkt/-ar (F1) suger inneluft genom innevärmeväxlaren (EV/ KD1). I innevärmeväxlaren tas värme upp från inneluften genom att köldmediet förångas. Köldmediet, som efter förångningen är i gasform, strömmar via omkastningsventilen (OV) till kompressorn (KK), där köldmediegasen komprimeras. Den komprimerade gasen strömmar därefter vidare, återigen via omkastningsventilen (OV), till utevärmeväxlaren (EV/KD2), där den kondenseras (blir vätska igen), varvid den värme som togs upp i inneluften tillförs till uteluften i stället. Från utevärmeväxlaren strömmar sedan köldmedievätskan genom expansionsventilen tillbaka till innevärmeväxlaren (EV/KD1), där processen startar om igen. Då värme tas upp från inneluften i innevärmeväxlaren (EV/KD1) händer två saker: luftens temperatur sänks och fukt kondenserar på innevärmeväxlarens (EV/KD1) yta (luften avfuktas). Till båda dessa saker åtgår kyleffekt. Den effekt som åtgår till att sänka temperaturen kallas för temperatursänkningseffekt och den effekt som åtgår till att avfukta luften för avfuktningseffekt. Utedel LD PSH KK BV BV OV VH F2 EV/KD2 M LD TCE SIL VH Den fukt som kondenserar på innevärmeväxlarens (EV/KD1) yta leds bort från innedelen genom kondensavloppet. EV/KD1 SIL Innedel F1 4

5 Tekniska data Aggregat typ PAW*/PACi Elite U-36PE2E5A/1W U-50PE2E5A/1W U-60PE2E5A/1W EFFEKTDATA/SVENSKA PROCESSFÖRHÅLLANDEN Kyleffekt 1) kw 1,5 3,9 1,5 5,4 2,0 6,7 varav temperatursänkningseffekt 1) kw 3,1 3,6 4,4 Effektbehov 1) kw 0,8 1,6 2,2 Energiklass 2) A++ A+ A++ Arbetsområde/innetemperatur C Arbetsområde/utetemperatur C ) DATA/INNEDELEN Luftflöde/kyldrift 5) m³/s 0,217 0,267 0,333 Antal fläkthastigheter Ljudtrycksnivå/kyldrift 6) db(a) 27/31/35 32/36/40 40/44/47 Anslutningsspänning V 230/1+N+PE/50 Märkström A 0,35 0,39 0,59 Bredd mm Djup mm Höjd mm Vikt kg 13,0 13,0 14,0 DATA/UTEDELEN Köldmedietyp HFC410A Fabriksfyllning kg 1,4 1,4 2,0 Ljudtrycksnivå/kyldrift 7) db(a) Anslutningsspänning V 230/1+N+PE/50 Rekommenderad avsäkring A(t) Bredd mm Djup mm Höjd mm Vikt kg 39,0 39,0 40,0 Aggregat typ U-71PE1E8A/1W PAW*/PACi Elite U-100PE1E8A/1W EFFEKTDATA/SVENSKA PROCESSFÖRHÅLLANDEN Kyleffekt 1) kw 3,2 7,8 3,3 9,4 varav temperatursänkningseffekt 1) kw 5,5 5,8 Effektbehov 1) kw 2,4 3,0 Energiklass 2) A++ A++ Arbetsområde/innetemperatur C Arbetsområde/utetemperatur C ) DATA/INNEDELEN Luftflöde/kyldrift 5) m³/s 0,333 0,367 Antal fläkthastigheter 3 3 Ljudtrycksnivå/kyldrift 6) db(a) 40/44/47 41/45/49 Anslutningsspänning V 230/1+N+PE/50 Märkström A 0,59 0,68 Bredd mm Djup mm Höjd mm Vikt kg 14,0 14,0 DATA/UTEDELEN Köldmedietyp HFC410A Fabriksfyllning kg 2,4 3,4 Ljudtrycksnivå/kyldrift 7) db(a) Anslutningsspänning V 400/3+N+PE/50 Rekommenderad avsäkring A(t) Bredd mm Djup mm Höjd mm Vikt kg 71,0 98,0 1) Angivna data gäller vid svenska processförhållanden, d.v.s. ingående lufttillstånd till innedelen 23 C/50 % RF och ingående lufttemperatur till utedelen 32 C samt vid 7,5 m rörlängd enkel väg och inne- och utedelarna på samma nivå. 2) Energiklass är en EU-standard för energieffektivitetsmärkning av ett aggregats energieffektivitet baserad på aggregatets SEER-värde (kyldrift) respektive aggregatets SCOP-värde (värmedrift). 3) Gäller om utedelen är monterad i vindskyddat läge. Om utedelen är monterad i vindutsatt läge är lägsta utetemperatur -15 C. Larmoch stopptemperatur ca -27 C. 4) Gäller om utedelen är utrustad med snö- och vindskydd (tillval). Larm- och stopptemperatur ca -27 C. 5) Angivna data gäller vid hög fläkthastighet. 6) Angivna data gäller vid låg/medel/hög fläkthastighet. 7) Angivna data gäller vid kyldrift, hög fläkthastighet, avstånd 10 m och fritt fält. 5

6 Tillval/översiktsinformation Utedelar Benämning Utedel typ/storlek Artikelnummer Noteringar Snö- och vindskydd U-60 U-71 PAW-WPH9 Förhindrar dels att utedelen blockeras av snö och dels att vinden blåser genom kondensorn och skapar driftproblem vid låga utetemperaturer. Droppfat inklusive elkabel och utetermostat Förhindrar isbildning under utedelen på yttertak och eliminerar därmed risken för överbelastningen av taket på grund av isbildning vintertid. Termostaten slår till vid +3 C utetemperatur. Alla PAW-WTRAY Droppfatet skall kopplas med slang till avlopp inomhus (invändig/utvändig diameter 29/41 mm). Slangen skall vara försedd med värmekabel utomhus. Se även kapitel Tillval/detaljerad information, rubrik Droppfat. Stativ Alla PAW-GRDSTD40 Är utformat för att kombineras med droppfatet, men kan även användas utan droppfat. Se även kapitel Tillval/detaljerad information, rubrik Stativ. Höjd = 400 mm 6

7 Tillval/detaljerad information Droppfat 40,0 39,1 154,0 40,0 173,6 167,0 820,0 780,0 460,0 418,8 338,4 Stativ 427,0 904,2 min. 435 max. 510 min. 400 max. 850 min. 300 max

8 Copyright AQS-PRODUKTER AB. Alla rättigheter förbehålles. Rätt till ändringar förbehålles. Distributör: Hulda Mellgrens gata Västra Frölunda Telefon: Telefax: info@aqsprodukter.se Installation, underhåll och service: 8
