Luftkylda serverrumsaggregat*

Transkript

1 AQS/Panasonic PACi Elite U-_PE2E8A/1D-H 2 storlekar 20,8 26,0 kw Luftkylda serverrumsaggregat* med innedel för dold montering i tak och kanalanslutning Högt tillgängligt yttre statiskt tryck * Utförande för kontinuerlig processdrift. Notera att aggregatet är reversibelt med både kylfunktion och värmepumpfunktion. I ett serverrum eller motsvarande med enbart kylbehov, skall endast kylfunktionen användas. Produktinformation Förkortad version

2 Beteckningsnyckel Beteckningsnyckel/aggregat (innedel + utedel) x) U-50PE1E5 = Typ av utedel 1 = Antal innedelar (1) W C CA-600 CA-900 D-M D-H = Kombination med innedel/-ar för montering på vägg = Kombination med innedel/-ar för montering i tak = Kombination med innedel/-ar för infälld montering i undertak (kassett) 600 x 600 mm = Kombination med innedel/-ar för infälld montering i undertak (kassett) 900 x 900 mm = Kombination med innedel/-ar för dold montering i tak och kanalanslutning (medium tillgängligt yttre statiskt tryck) = Kombination med innedel/-ar för dold montering i tak och kanalanslutning (högt tillgängligt yttre statiskt tryck) U-50PE1E5/1D-H Beteckningsnyckel/utedelar x) U-50PE1E5 U = Utedel 50 = Storleksbeteckning ( ) PEY PE = Aggregattyp PACi Standard = Aggregattyp PACi Elite 1 = Serie E = Europeiskt utförande 5 = 230 V/1-fas 8 = 400 V/3-fas Beteckningsnyckel/innedelar x) S-50PF1E5 S = Innedel 36 = Storleksbeteckning ( ) P K T Y U N E F = Aggregattyp PACi = Montering på vägg = Montering i tak = Infälld montering i undertak (kassett) 600 x 600 mm = Infälld montering i undertak (kassett) 900 x 900 mm = Dold montering i tak och kanalanslutning (medium tillgängligt yttre statiskt tryck) = Dold montering i tak och kanalanslutning (högt tillgängligt yttre statiskt tryck) = Dold montering i tak och kanalanslutning (högt tillgängligt yttre statiskt tryck) 1 = Serie E = Europeiskt utförande 5 = 230 V/1-fas 8 = 230 V/1-fas (S-200PE1E8A S-250PE1E8) x) Denna beteckningsnyckel omfattar alla typer av aggregat i aktuellt utförande. För typer i beteckningsnyckeln, som inte omfattas av detta dokument, se vår webbsida eller kontakta vår kundtjänst för information. 2

3 Funktion Funktionsbeskrivning Innedelens fläkt/-ar (F1) suger inneluft genom innevärmeväxlaren (EV/ KD1). I innevärmeväxlaren tas värme upp från inneluften genom att köldmediet förångas. Köldmediet, som efter förångningen är i gasform, strömmar via omkastningsventilen (OV) till kompressorn (KK), där köldmediegasen komprimeras. Den komprimerade gasen strömmar därefter vidare, återigen via omkastningsventilen (OV), till utevärmeväxlaren (EV/KD2), där den kondenseras (blir vätska igen), varvid den värme som togs upp i inneluften tillförs till uteluften i stället. Från utevärmeväxlaren strömmar sedan köldmedievätskan genom expansionsventilen tillbaka till innevärmeväxlaren (EV/KD1), där processen startar om igen. Utedel PSH BO OV LD F2 EV/KD2 M TCE Då värme tas upp från inneluften i innevärmeväxlaren (EV/KD1) händer två saker: luftens temperatur sänks och fukt kondenserar på innevärmeväxlarens (EV/KD1) yta (luften avfuktas). Till båda dessa saker åtgår kyleffekt. Den effekt som åtgår till att sänka temperaturen kallas för temperatursänkningseffekt och den effekt som åtgår till att avfukta luften för avfuktningseffekt. KK VM1 BV KR BV VH VH Den fukt som kondenserar på innevärmeväxlarens (EV/KD1) yta leds bort från innedelen genom kondensavloppet. EV/KD1 Innedel F1 3

4 Tekniska data Aggregat typ U-200PE2E8A/1D-H PACi Elite U-250PE2E8A/1D-H EFFEKTDATA/SVENSKA PROCESS- FÖRHÅLLANDEN Kyleffekt 1) kw 5,4 23,6 6,3 29,4 varav temperatursänkningseffekt 1) kw 16,5 20,8 Effektbehov 1) kw 7,5 10,2 Energiklass 2) Arbetsområde/innetemperatur C Arbetsområde/utetemperatur C ) DATA/INNEDELEN Luftflöde/kyldrift 4) m³/s 0,933 1,200 Antal fläkthastigheter 3 3 Ljudtrycksnivå/kyldrift 5) db(a) 38/41/43 38/41/43 Anslutningsspänning V 230/1+N+PE/50 Märkström A 6,6 7,3 Bredd mm Djup mm Höjd mm Vikt kg 100,0 104,0 DATA/UTEDELEN Köldmedietyp HFC410A Fabriksfyllning kg 5,6 6,5 Ljudtrycksnivå/kyldrift 6) db(a) Anslutningsspänning V 400/3+N+PE/50 Rekommenderad avsäkring A(t) Bredd mm Djup mm Höjd mm Vikt kg 127,0 138,0 1) Angivna data gäller vid svenska processförhållanden, d.v.s. ingående lufttillstånd till innedelen 23 C/50 % RF och ingående lufttemperatur till utedelen 32 C samt vid 7,5 m rörlängd enkel väg och inne- och utedelarna på samma nivå. 2) Energiklass är en EU-standard för energieffektivitetsmärkning av ett aggregats energieffektivitet baserad på aggregatets SEER-värde (kyldrift) respektive aggregatets SCOP-värde (värmedrift). 3) Gäller om utedelen är utrustad med snö- och vindskydd (tillval). Larm- och stopptemperatur ca -27 C. 4) Angivna data gäller vid hög fläkthastighet. 5) Angivna data gäller vid låg/medel/hög fläkthastighet. 6) Angivna data gäller vid kyldrift, hög fläkthastighet, avstånd 10 m och fritt fält. 4

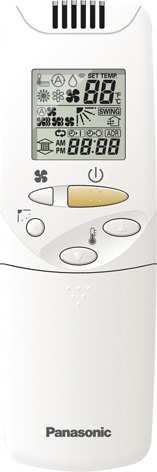

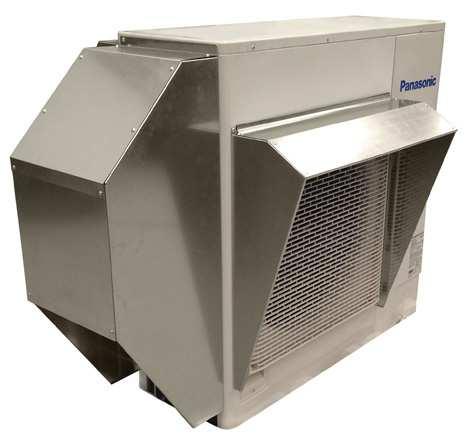

5 Tillval/översiktsinformation Innedelar Benämning Gränssnitt för KNX (vid system med en utedel och flera innedelar erfordras ett gränssnitt per innedel) Gränssnitt för Modbus (vid system med en utedel och flera innedelar erfordras ett gränssnitt per innedel) Anslutningskabel typ CZ-T10 för förreglingar och indikeringar 12 V DC med följande funktioner: extern start/stopp, extern start/stopp med fjärrkontrollens start/stoppknapp blockerad, extern driftindikering och externt summalarm (vid system med en utedel och flera innedelar erfordras endast en kabel) Kontaktdon typ PAW-T10 (kretskort + anslutningskabel) för potentialfria förreglingar och indikeringar med följande funktioner: extern start/stopp, extern start/stopp med fjärrkontrollens start/stopp-knapp blockerad, extern driftindikering och externt summalarm (vid system med en utedel och flera innedelar erfordras endast ett kontaktdon) Innedel typ/storlek Artikelnummer Noteringar Alla PAW-RC2-KNX-1i Alla PAW-RC2-MBS-1 Alla CZ-T10 Alla PAW-T10 Trådlös fjärrkontroll istället för trådansluten fjärrkontroll Alla CZ-RWSK2 + CZ-RWSC3 Kräver montering av IR-öga (medlevereras i innedelen) Tilluftsplenumbox för 1 anslutning Ø 450 mm Tilluftsplenumbox för 1 anslutning Ø 500 mm S-200 CZ-TREMIESPW705 S-250 CZ-TREMIESPW706 1) Vid montering av återluftsplenum måste aggregatets inbyggda filter demonteras och separata filter (ingår ej) monteras i återluftskanalerna. Utedelar Benämning Utedel typ/storlek Artikelnummer Noteringar Snö- och vindskydd U-200 U-250 PAW-WPH8-PE2 Förhindrar dels att utedelen blockeras av snö och dels att vinden blåser genom kondensorn och skapar driftproblem vid låga utetemperaturer. Fortsättning nästa sida 5

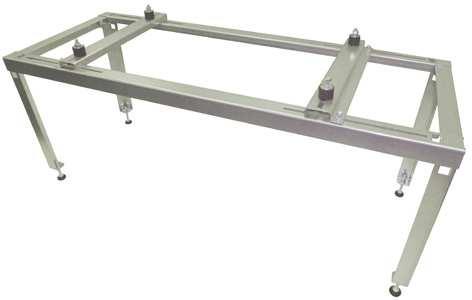

6 Tillval/översiktsinformation Utedelar Fortsättning från föregående sida Benämning Droppfat inklusive elkabel och utetermostat Utedel typ/storlek Artikelnummer Noteringar Förhindrar isbildning under utedelen på yttertak och eliminerar därmed risken för överbelastningen av taket på grund av isbildning vintertid. Termostaten slår till vid +3 C utetemperatur. Alla PAW-WTRAY Droppfatet skall kopplas med slang till avlopp inomhus (invändig/utvändig diameter 29/41 mm). Slangen skall vara försedd med värmekabel utomhus. Se även kapitel Tillval/detaljerad information, rubrik Droppfat. Stativ Alla PAW-GRDSTD40 Är utformat för att kombineras med droppfatet, men kan även användas utan droppfat. Se även kapitel Tillval/detaljerad information, rubrik Stativ. Höjd = 400 mm 6

7 Tillval/detaljerad information Droppfat v 40,0 39,1 154,0 40,0 173,6 167,0 820,0 780,0 460,0 418,8 338,4 Stativ 427,0 904,2 min. 435 max. 510 min. 400 max. 850 min. 300 max

8 Copyright AQS-PRODUKTER AB. Alla rättigheter förbehålles. Rätt till ändringar förbehålles. Distributör: Hulda Mellgrens gata Västra Frölunda Telefon: Telefax: info@aqsprodukter.se Installation, underhåll och service: 8
