1 LBA Kontroll för luftbehandlingsaggregat PACi PNO GUIDELINE INNEHÅLL 1. Luftbehandlingsaggregat Sidan 2 2. Kapaciteter Sidan 2 3. Värme och kylbatteri Sidan 4 4. Köldmedierör och anvisningar Sidan 5 5. Installation Sidan 6 6. El och avsäkring Sidan 7 7. Inkoppling samt ansl. plintar Sidan 9 8. Montering av temp. givare Sidan Styrning Sidan Fjärrkontroll inställningar Sidan 13 1

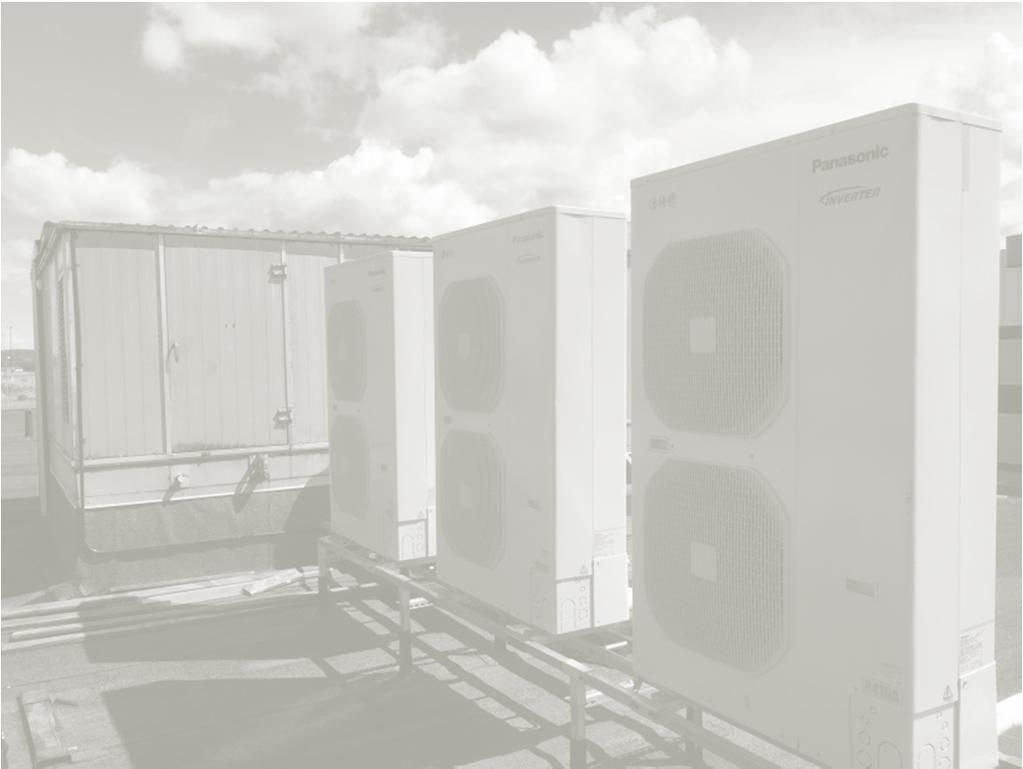

2 1. Luftbehandlingsaggregat Om Luftbehandlingsaggregatet ska klara hela värmebehovet då skall systemet dimensioneras efter värme effekt. Vanligtvis är kylbehovet större och då skall systemet dimensioneras efter detta. Min. temperatur till värmeväxlaren i luftbehandlingsaggregatet (batteri) är 10 C i standardutförande, men lägre temp är möjlig om batteriet dimensioneras med ett lägre luft flöde. Vi rekommenderar att man använder 2 eller flera värmepumpar på ett batteri för att få jämnare värmeeffekt samt undvika samtidig avfrostning. Om det är roterande värmeväxlare som återvinning med obalanserat luftflöde måste man justera flöde eller installera spetsbatteri, även korsvärmeväxlare behöver spetsbatteri. 2. Värmepumpar Panasonic ELITE invertervärmepumpar Med ett värmepumpssortiment från 3,6 kw till 31,5 kw kan du välja den värmepump som passar just ditt projekt. Alla Panasonic PACi ELITE värmepumpar kan styras med 0-10V signal eller Modbus Använd utomhusdelar enligt specifikation nedan! 2

3 Elite Inverter Kyl effekt vid t ute =28 C Värmeeffekt vid t ute =7 C Garanterade effekter Drift område ned till Storlek Effekt Min effekt Max effekt t ute [ C] t ute [ C] Kyla 1, C -23 C Värme 1, C -27 C Kyla 1,5 6,8-23 C -23 C Värme 1, C -27 C Kyla 2,5 7,9-23 C -23 C Värme 2 8,2-27 C -27 C Kyla 3,2 8,9-23 C -23 C Värme 2,8 9,3-27 C -27 C Kyla 3,3 14,3-23 C -23 C Värme 4, C -27 C Kyla 3, C -23 C Värme 4,1 14,8-27 C -27 C Kyla 3,3 17,7-23 C -23 C Värme 4,2 16,6-27 C -27 C Kyla 6,3 25,6-23 C -23 C Värme 6,1 25,6-27 C -27 C Kyla 6, C -23 C Värme 6,1 32,2-27 C -27 C Vi rekommenderar 10 C luft temperatur in till batteri, fungerar dock med mycket lägre. Även vid 5 C går värmepumpar ostört. Dock om man har så låg temperatur som 5 C dimensionera batteri med lägre luft flöde. 3

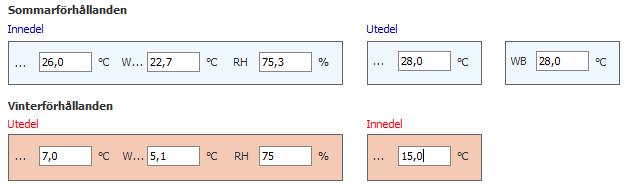

4 ELITE PACi är värmepumpar med kraftig värmeteknologi! Vid standard applikation inklusive avfrostning har ELITE värmepumpar följande värmekapaciteter: Värmekapacitet med DUCT! ELITE -15 C ute temp 3,9 kw ELITE -15 C ute temp 5,3 kw ELITE -15 C ute temp 6,7 kw ELITE -15 C ute temp 7,7 kw ELITE -15 C ute temp 11,2 kw ELITE -15 C ute temp 12,4 kw ELITE -15 C ute temp 12,7 kw ELITE -15 C ute temp 16 kw ELITE -15 C ute temp 20,2 kw 3. Värme och kylbatteri Vid kontakt med Aircoil Ange luftflöde samt önskade kanalmått eller inbyggnadsmått. Indata för batteri om inget annat anges är: Ingående lufttemperatur: 26 C Relativ fuktighet: 75% Utgående lufttemperatur: 15 C Förångningstemperatur: 5 C Kondenseringstemperatur: 45 C Köldmedia: R410A Anna Eriksson Dir: Epost: ae@aircoil.se Martin Carlson Dir: Epost: mc@aircoil.se Anders Kalmliden Dir: Epost: ak@aircoil.se 4

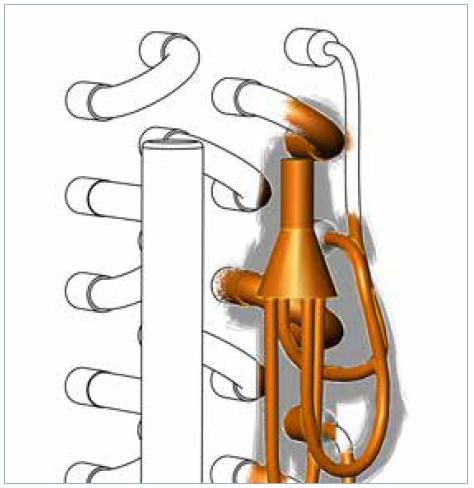

5 Batteri för en utedel Batteri för 2 utedelar Batteri för 3 utedelar Vid större kapacitetsbehov bör man använda ett batteri med 2 eller tre kretsar. Se exempel. En ELITE 250 kan anslutas mot ett (ett kretsbatteri) om man har värmebehov 20 kw vid -15 C. Har man värmebehov 40 kw då kan man användas av 2 stycken ELITE 250. Använd batteri med 2 kretsar! Om värmebehov är 50 kw då kan 2 st. ELITE 250 och en ELITE 100 användas. Då gäller batteri med 3 kretsar! Luft behandlingsaggregat / System kombination Luftflöde kyldrift Lågt / Högt Kapacitet kyla [kw] Kombination av utedelar LBA-kontroll [mᵌ/h] [l/sek] [mᵌ/sek] 3,6 U-36PE2E5A PAW-280PAH2M 430 / / 180 5,0 U-50PE2E5A PAW-280PAH2M 480 / / 217 6,0 U-60PE2E5A PAW-280PAH2M 540 / / 267 7,5 U-71PE1E5 / U-71PE1E8A PAW-280PAH2M 720 / / ,0 U-100PE1E8A PAW-280PAH2M 840 / / 550 0,23 / 0,55 12,5 U-125PE1E8A PAW-280PAH2M 14,0 U-140PE1E8A PAW-280PAH2M 1140 / / 580 0,31 / 0,58 20,0 U-200PE2E8A PAW-280PAH2M 1680 / / ,47 / 1,1 25,0 U-250PE2E8A PAW-280PAH2M 2280 / / ,63 / 1,23 50,0 U-250PE2E8A + U-250PE2E8A PAW-280PAH2M + PAW-280PAH2M 2280 / / ,63 / 2,47 5

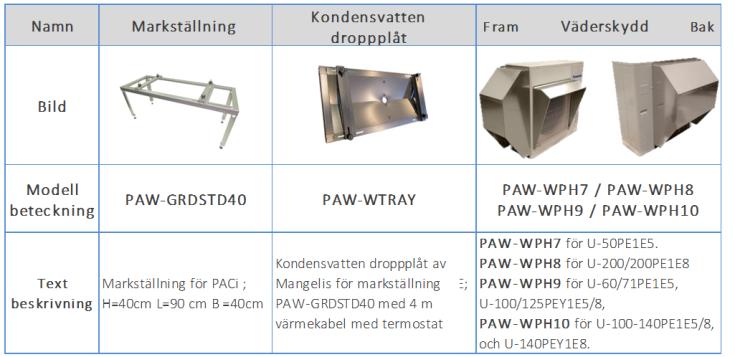

6 4. Köldmedierör och anvisningar Vi rekommenderar rörlängder upp till 30 m eftersom kapaciteten reduceras med ökad rörlängd. Därför skall maskiner placeras i närheten av luftbehandlingsaggregatet (AHU). Fabriksfyllning skall räcka för installation av PACi ute delar. Man behöver inte heller tappa köldmedie om rören är kortare än 30 meter! Vänligen se tabellen nedan för mer detaljer om rörlängder och köldmedium! Köldmedium är R410A! Modell Rör dimensioner Min / Max rörlängd Förfylld rörlängd Köldmedia mängd Köldmedia påfyllning ELITE 36 1/4" - 1/2" 3 ~ 40 m 1,4 kg 20 gr/m ELITE 50 1/4" - 1/2" 3 ~ 40 m ELITE 60 3/8" - 5/8" ELITE 71 3/8" - 5/8" 3 ~ 50 m 2,35 kg 20 m ELITE 100 3/8" - 5/8" ELITE 125 3/8" - 5/8" ELITE 140 3/8" - 5/8" 1,4 kg 20 gr/m 2 kg 5 ~ 75 m 3,4 kg 50 gr/m ELITE 200 3/8" - 1" * 5 ~ 120 m 5,6 kg 50 gr/m 30 m ELITE 250 1/2" - 1" * 5 ~ 120 m 6,4 kg 80 gr/m Notera: *Det går att använda 7/8"! 5. Installation Vid installation av värmepumpar som sitter oskyddade t.ex. på ett tak rekommenderar vi att man använder väderskydd. Värmepumpen behöver vara placerad på ett stativ med droppvattenplåt. Panasonic tillhandahåller dessa! Vi rekommenderar även värmekabel. PAW-WPH7-PE2 för U36,50,60PE2 PAW-WPH8-PE2 för U-200/250PE2 6

7 6. Elmatning samt avsäkring Matning till utomhusenheten och kommunikation (tvåtrådig kabel) mellan LBA och ute delen! Ström matning 230V ~ Ström matning 400 V 3~ 380V 3~ Jord Brytare Brytare Inomhus enhet Utomhus enhet L1 L L2 N L3 SG N U1 U2 Styr kabel SG R1 U1 R2 U2 Jord 2 1 Förenklat schema! Fjärr kontroll Vänligen se tabell nedan för max strömförbrukning samt minsta rekommenderade säkring! PACi ELITE Modell Max ström Säkring PACi Standard Modell Max ström Säkring U-36PE2E5A 8A 10A 1-fas utomhus delar 3-fas utomhus delar U-50PE2E5A 11A 13A 1-fas U-60PE2E5A 18A 20A utomhus U-60PEY1E U-71PE1E5 18A 20A delar U-71PEY1E U-71PE1E8 7A 10A U-100PE1E8 9 A 13A 3-fas U-100PEY1E8 9 10A utomhus U-125PE1E8 10A 13A delar U-125PEY1E A U-140PE1E8 11A 13A U-140PEY1E A U-200PE2E8A 20 20A U-250PE2E8A 20 20A 7

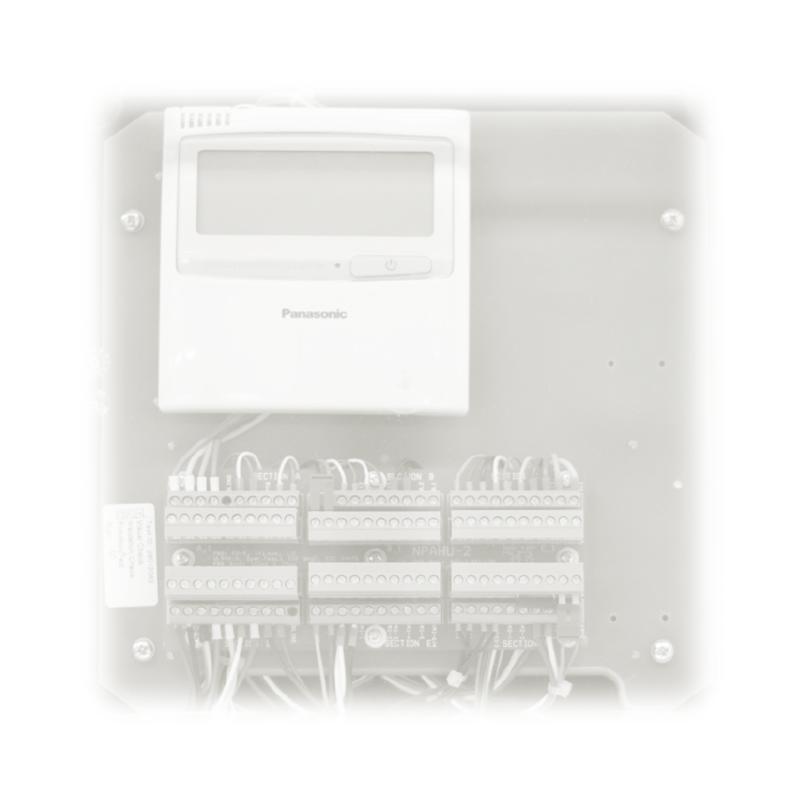

8 LBA Kontroll med 0-10V styrning LBA kontroll för Intern Styrning (med interna fjärrkontrollen) eller MODBUS 8

9 7. Inkoppling samt plintanslutningar Med 0-10V styrning [M version] Kommunikation mellan inne och ute del Inkoppling av givare TA1 returluft temperatur U1 U 2 TA2 TA 1 Inkoppling av växling värme/kyla COM DI1 = Värme COM DI2 = Kyla COM DI 2 DI1 PAW-280PAH2M TA2 TA1 COM DI 2 DI1 L N PE OP 3 2Z-7 U1 U2 E1-1 E1-2 E2-1 E2-2 M2-2 M2-3 M2-5 FREE L N Jord OP3 2 Z-7 E1-1 E1-2 Inkoppling av strömförsörjning Driftsskydd, signal från flödesvakt eller fläkt, slutande kontakt Inkoppling av givare (E1) för vätskerör E2-1 E 2-2 Inkoppling av givare (E2) för batteriets mitt M M2-3 + Inkoppling av extern signal 0-10V Ta bort bygel mellan M2-5 & FREE för att aktivera 0-10V styrningen I de flesta fall väljer man styra 0-10V och då skall bygel tas bort som sitter i M2-5 & FREE! För mer detaljerat schema på alla plintar vänligen se nästa sida! 9

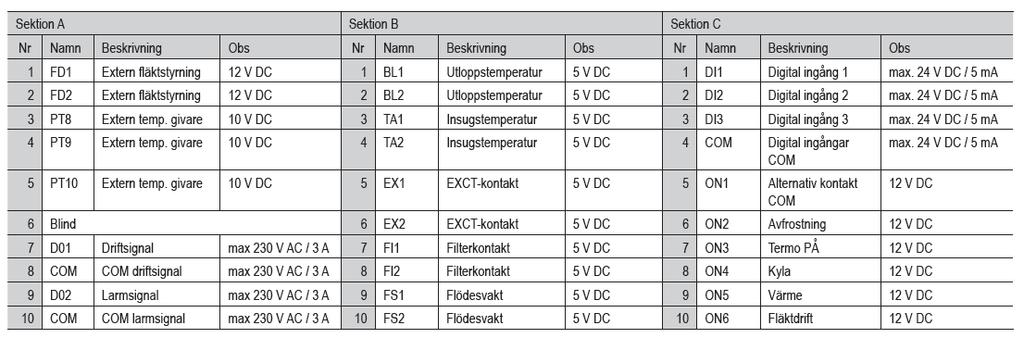

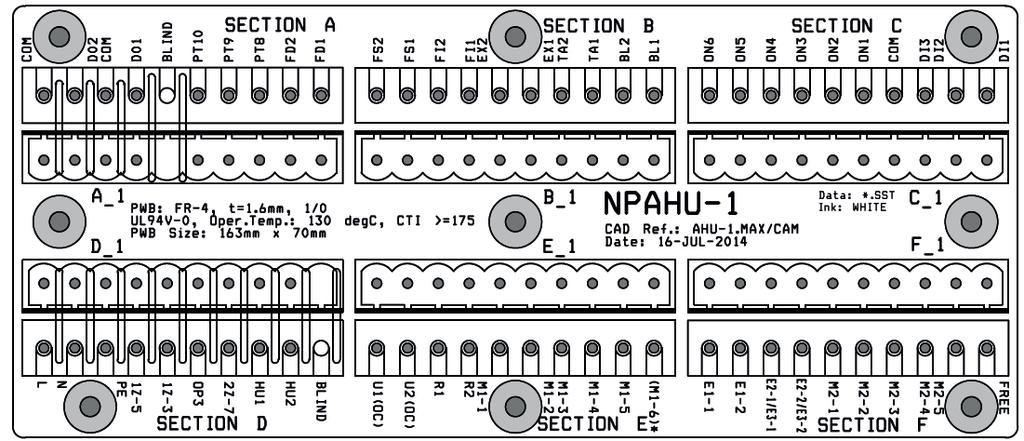

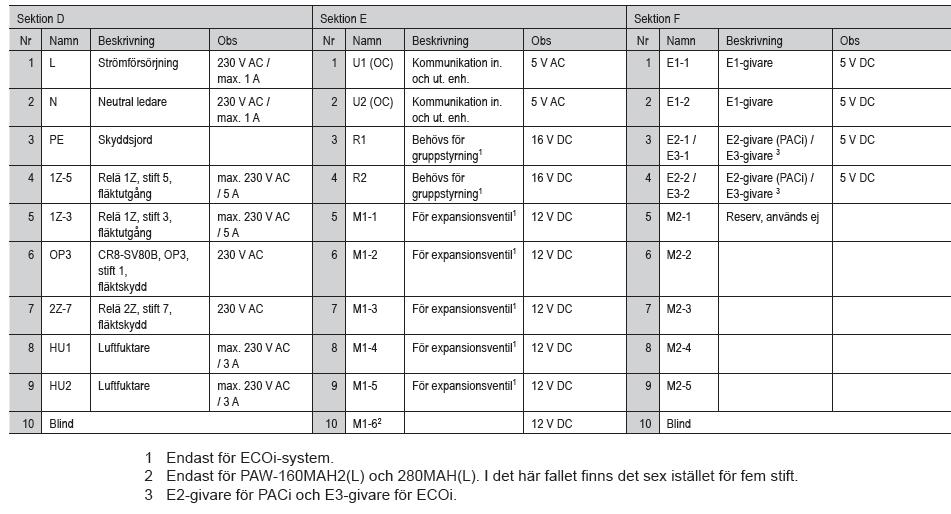

10 Inkopplingsplintar: 10

11 7. Montering av temperaturgivarna Schematisk placering av köldmediegivarna E2 (förång./kondens.) samt E1 (vätska) Installation av förångnings/kondenserings temperatur givare E2 Montera termistorn (E2) på en tredjedel nerifrån på en böj av värmeväxlaren enligt följande anvisningar. Se bilder nedan! E2 kondenserings/förångnings givare 1. Fäst den mellanliggande givare mitt på ett grenrör i värmeväxlaren. 2. Täck över givare och röret med aluminiumtejp (anskaffas lokalt). 3. Fäst givare med två band. För därefter kabeln nedåt i en slinga för att undvika att utsätta den för dragkrafter. 4. Täck aluminiumtejpen med värmeisolering. Täck även över givaren (koppardelen) helt och hållet med värmeisolering. Installation av givare för returluft TA1 Givaren skall monteras i ventilationsaggregatets returluftskanal Montera TA1 givare så den känner av luftens retur temperatur s.k. frånluft (rumstemperatur) Vid installation av temp. givare skall följande beaktas: A) Givarens kabel måste peka nedåt för att undvika att vatten kommer i den. B) Givarens kabel skall fixeras i luftbehandlingsaggregatet eller kanalen Installation av givare för köldmedium E1 Montera termistorn (E1) på vätskeröret till värmeväxlaren enligt följande anvisningar. Se bilder nedan! 1. Fäst termistorn så lågt som möjligt efter fördelningsröret på värmeväxlarens vätskesida.. 2. Täck över termistorn och röret med aluminiumtejp. 3. Täck aluminiumtejpen med värmeisolering. 5. Fixera värmeisoleringen och kabeln med två band. För därefter kabeln nedåt i en slinga för att undvika att utsätta den för dragkrafter. 11

12 8. Styrning 0-10V styr [Metod 1.] Mest vanlig! Med LBA kontroll modellnamn: PAW-280PAH2M (M versionen) Med 0-10V styr man direkt kapacitet på kompressorn i 5 % steg. 0-0,5V ingång spänning Stopp 1V 40% behov 10V 100% kapacitetbehov Vid start av VP då går den direkt i 40% av kapacitet sedan kan den gå upp och ned beroende av behovet. Extra info: Vänligen se till att börvärde i KYL drift i fjärrkontrollen är inställt på 18 C och i Värmedrift på 30 C. Tryck inte på ON/OFF knappen på fjärrkontrollen efter styrning med 0-10V då aktiveras den interna styrningen. Vid 0-10V styr man direkt på kompressor kapacitet! Manuell styrning [Metod 2.] LBA kontroll modellnamn: PAW-280PAH2L [Lätt version] Styrning med fjärrkontroll fungerar som vid standardinstallation med vanlig inomhusdel. Styrning via rumstemperaturgivare. Lokal styrning [Metod 3.] LBA kontroll modellnamn: PAW-280PAH2 [Avancerad version] Denna modell har inbyggd termostat så du kan reglera temperatur på tilluften. Alternativt styra på ute temp. kompenserad kurva. Sammanställning Lätt Mellan Avancerad Termostat TR JA 0-10 V PCB -- JA JA PAW-T10 PCB JA -- JA Termostat TR16: Detta möjliggör real time tilluftstemperatur kontroll med att direkt styra utomhus dels kapacitet. (Alternativt ute temp. Kompenseringskurva är möjlig) 0-10 V PCB: Via extern signal utomhus dels kapacitet styrs via analog 0-10V signal PAW-T10 PCB: Extra kontakt för PÅ/AV, IN/UT samt Alarmsignal ModBus styrning Modbus PAW-RC2-MBS-1, för styrning av ett värmepumpssystem via PAW-280PAH2 Modbus PAW-RC2-MBS-4, för styrning av 4 separata system via PAW-280PAH2 12

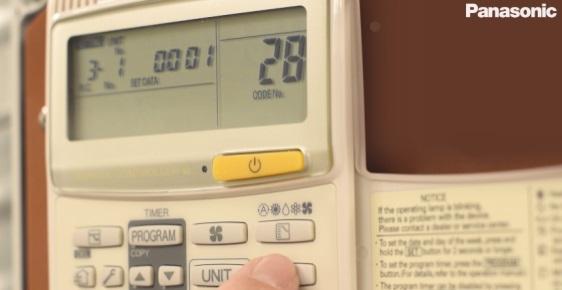

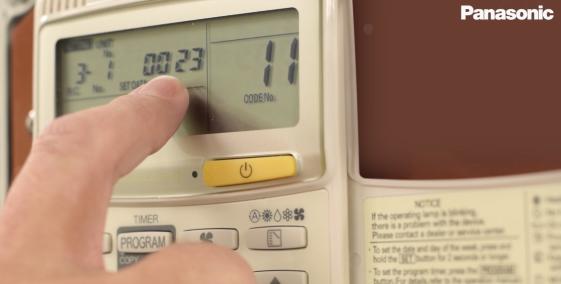

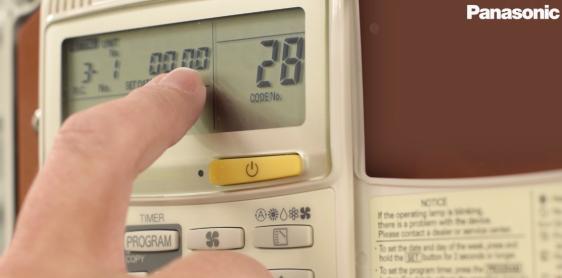

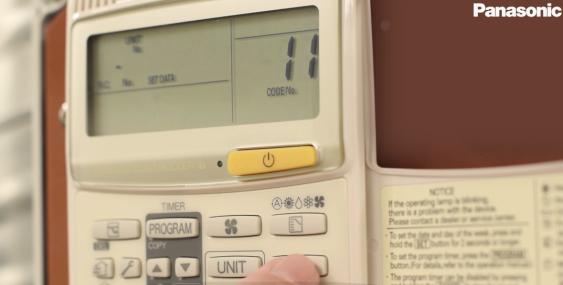

13 9. Fjärrkontrollinställningar Code No. 11 (Ändra kapaciteten på ansluten utedel) Bild exempel är för ELITE 250 därför kod Koder för respektive utomhus del se nedan! 1. Håll in "Cancel", "Set", och "Skiftnyckel" 2. Navigera till läge Ändra Set Data till 00 23* 4. Tryck på "Set" U-36PE2E5A 0005 U-50PE2E5A 0009 U-60PE2E5A 0011 U-71PE1E5/ U-100PE1E5/ U-125PE1E U-140PE1E U-200PE1E U-250PE1E Code No. 28 (Förhindra automatisk återstart) 1. Navigera till läge Ändra Set Data till Tryck på "Set" 4. Håll in "Skiftnyckel" för att avsluta Man bör inte ha auto återstart på värmepumpen eftersom den får startsignal från luftbehandlingsaggregatet. VID STYRNING MED 0-10V EXTERN STYRNING - Slå på enheten med on/off knappen - Ändra med MODE knappen till kyla, ställ in temperatur till lägsta (18 C) - Ändra med MODE knappen till värme, ställ in temperatur till maximal (30 C) - OBS SLÅ AV ENHETEN MED ON/OFF knappen när inställningarna är klara Nu kan värmepumpen styras med extern styrning! OBS! Ifall fjärrkontrollen slås på manuellt tar denna över styrningen 13

14 Teknisk support: eller Ni kan också kontakta oss på Panasonic Aircon Sverige för alla andra frågor: Asim Ljukovac Sälj, mitt och norr Nicklas Persson Sälj, väst Anders Olssson Sälj, syd Daniel Ståhl Support / Service Mikael Franzen Support Heiko Kirsch Service asim.ljukovac@eu.panasonic.com nicklas.persson@eu.panasonic.com anders.olsson@eu.panasonic.com daniel.stahl@eu.panasonic.com mikael.franzen@ext.eu.panasonic.com heiko.kirsch@eu.panasonic.com Panasonic Nordic, Filial till Panasonic Marketing Europe GmbH, Germany Besök adress: Telefonvägen 26, SE Hägersten Leverans adress: Dialoggatan 17, SE Hägersten 14
