1 PROVNINGSRAPPORT Nr. VTT-S /SE Funktionsprovning av luftvärmepumpen Argo AWI8826HLB + AEI826SH med inomhustemperaturens inställningsläge +1 C vid låga utomhustemperaturer och med en värmefaktor som inkluderar avfrostningsperioderna Beställare: Scanoffice Oy VTT STATENS TEKNISKA FORSKNINGSCENTRAL

29 Funktionsprovning av luftvärmepumpen Argo AWI8826HLB + AEI826SH med

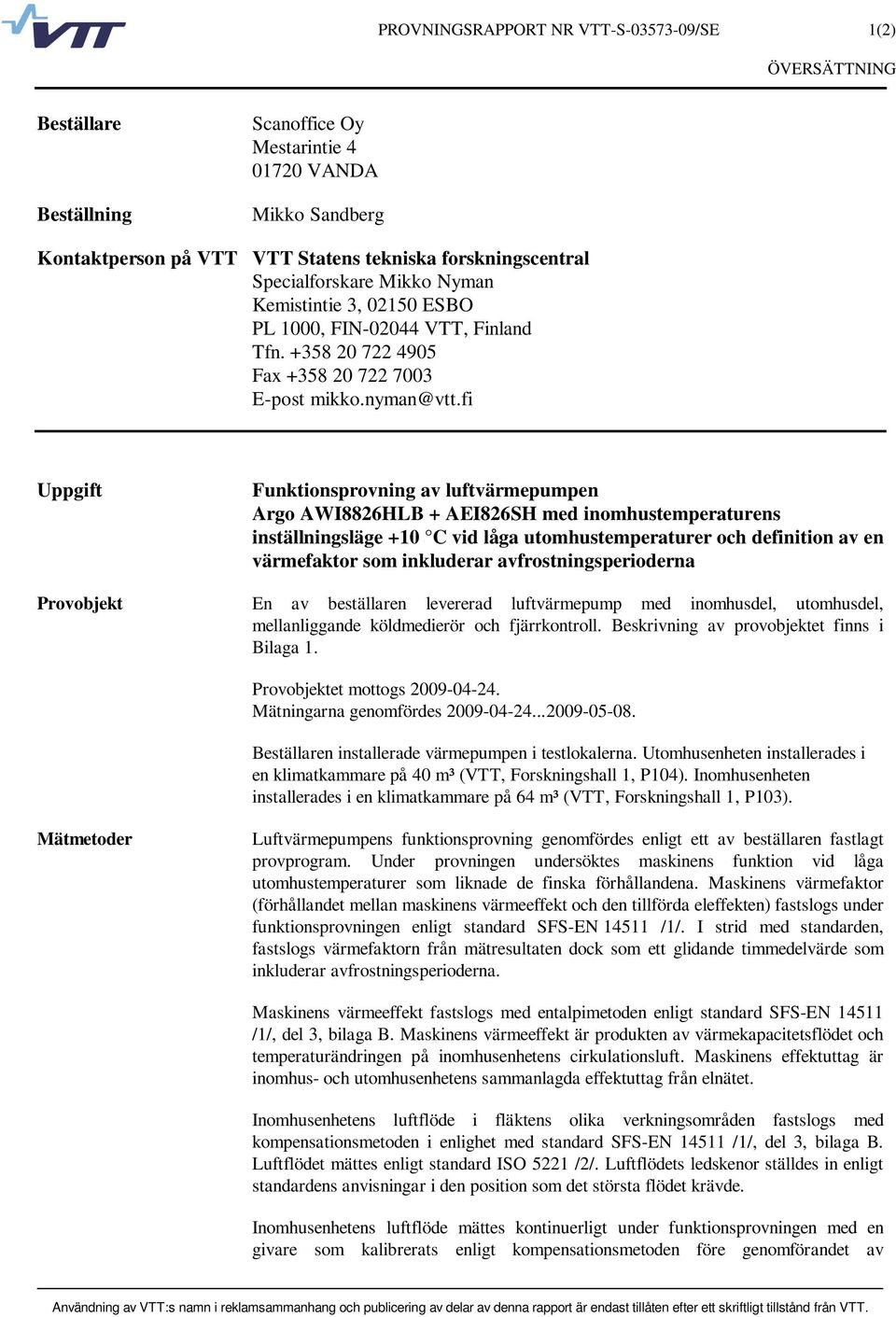

2 PROVNINGSRAPPORT NR VTT-S /SE 1(2) Beställare Beställning Scanoffice Oy Mestarintie VANDA Mikko Sandberg Kontaktperson på VTT VTT Statens tekniska forskningscentral Specialforskare Mikko Nyman Kemistintie 3, 215 ESBO PL 1, FIN-244 VTT, Finland Tfn Fax E-post mikko.nyman@vtt.fi Uppgift Funktionsprovning av luftvärmepumpen Argo AWI8826HLB + AEI826SH med inomhustemperaturens inställningsläge +1 C vid låga utomhustemperaturer och definition av en värmefaktor som inkluderar avfrostningsperioderna Provobjekt En av beställaren levererad luftvärmepump med inomhusdel, utomhusdel, mellanliggande köldmedierör och fjärrkontroll. Beskrivning av provobjektet finns i Bilaga 1. Provobjektet mottogs Mätningarna genomfördes Beställaren installerade värmepumpen i testlokalerna. Utomhusenheten installerades i en klimatkammare på 4 m³ (VTT, Forskningshall 1, P14). Inomhusenheten installerades i en klimatkammare på 64 m³ (VTT, Forskningshall 1, P13). Mätmetoder Luftvärmepumpens funktionsprovning genomfördes enligt ett av beställaren fastlagt provprogram. Under provningen undersöktes maskinens funktion vid låga utomhustemperaturer som liknade de finska förhållandena. Maskinens värmefaktor (förhållandet mellan maskinens värmeeffekt och den tillförda eleffekten) fastslogs under funktionsprovningen enligt standard SFS-EN /1/. I strid med standarden, fastslogs värmefaktorn från mätresultaten dock som ett glidande timmedelvärde som inkluderar avfrostningsperioderna. Maskinens värmeeffekt fastslogs med entalpimetoden enligt standard SFS-EN /1/, del 3, bilaga B. Maskinens värmeeffekt är produkten av värmekapacitetsflödet och temperaturändringen på inomhusenhetens cirkulationsluft. Maskinens effektuttag är inomhus- och utomhusenhetens sammanlagda effektuttag från elnätet. luftflöde i fläktens olika verkningsområden fastslogs med kompensationsmetoden i enlighet med standard SFS-EN /1/, del 3, bilaga B. Luftflödet mättes enligt standard ISO 5221 /2/. Luftflödets ledskenor ställdes in enligt standardens anvisningar i den position som det största flödet krävde. luftflöde mättes kontinuerligt under funktionsprovningen med en givare som kalibrerats enligt kompensationsmetoden före genomförandet av

fi Uppgift Funktionsprovning av luftvärmepumpen Argo AWI8826HLB + AEI826SH med inomhustemperaturens inställningsläge +1 C vid låga utomhustemperaturer och definition av en värmefaktor som inkluderar

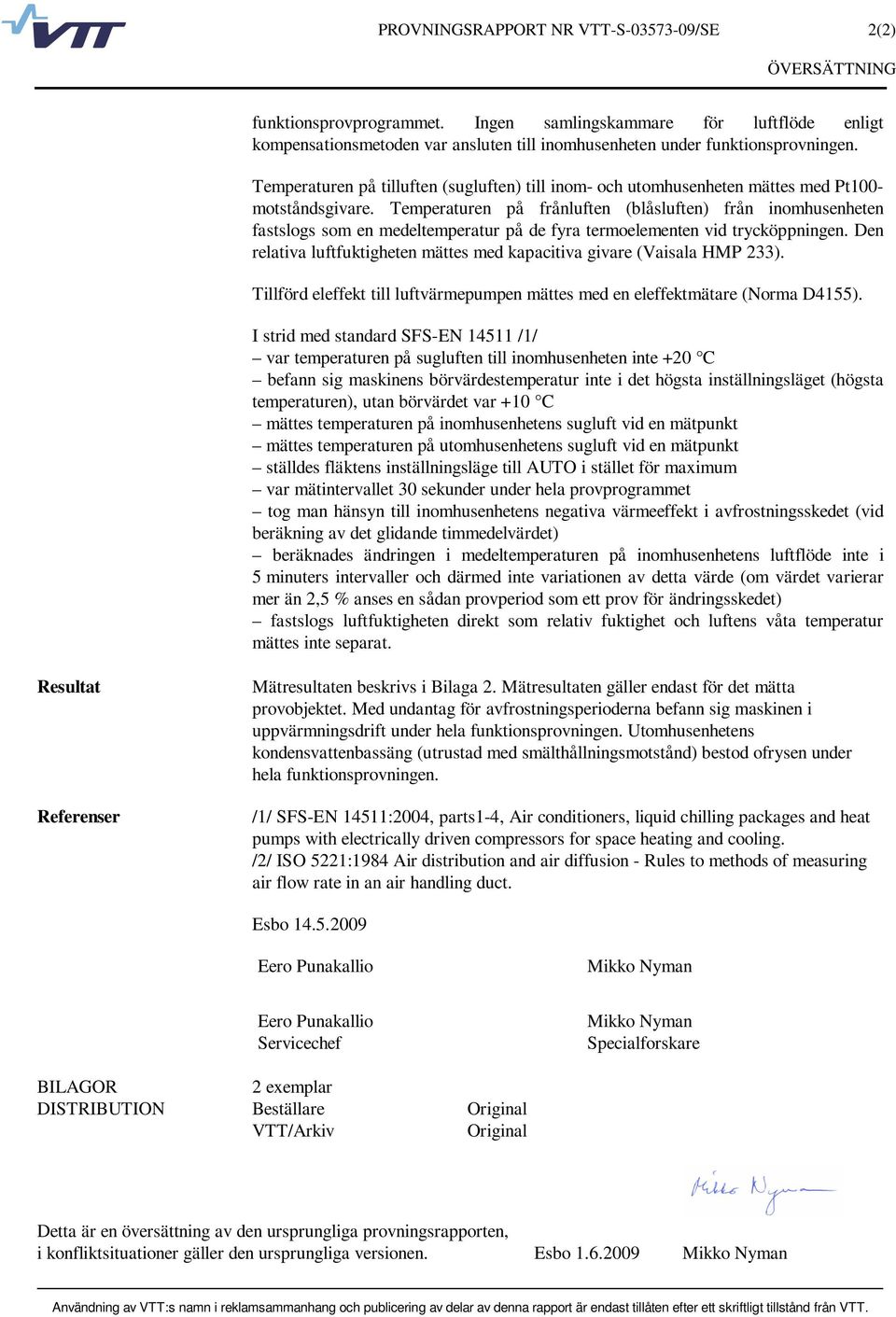

3 PROVNINGSRAPPORT NR VTT-S /SE 2(2) funktionsprovprogrammet. Ingen samlingskammare för luftflöde enligt kompensationsmetoden var ansluten till inomhusenheten under funktionsprovningen. Temperaturen på tilluften (sugluften) till inom- och utomhusenheten mättes med Pt1- motståndsgivare. Temperaturen på frånluften (blåsluften) från inomhusenheten fastslogs som en medeltemperatur på de fyra termoelementen vid trycköppningen. Den relativa luftfuktigheten mättes med kapacitiva givare (Vaisala HMP 233). Tillförd eleffekt till luftvärmepumpen mättes med en eleffektmätare (Norma D4155). I strid med standard SFS-EN /1/ var temperaturen på sugluften till inomhusenheten inte +2 C befann sig maskinens börvärdestemperatur inte i det högsta inställningsläget (högsta temperaturen), utan börvärdet var +1 C mättes temperaturen på inomhusenhetens sugluft vid en mätpunkt mättes temperaturen på utomhusenhetens sugluft vid en mätpunkt ställdes fläktens inställningsläge till AUTO i stället för maximum var mätintervallet 3 sekunder under hela provprogrammet tog man hänsyn till inomhusenhetens negativa värmeeffekt i avfrostningsskedet (vid beräkning av det glidande timmedelvärdet) beräknades ändringen i medeltemperaturen på inomhusenhetens luftflöde inte i 5 minuters intervaller och därmed inte variationen av detta värde (om värdet varierar mer än 2,5 % anses en sådan provperiod som ett prov för ändringsskedet) fastslogs luftfuktigheten direkt som relativ fuktighet och luftens våta temperatur mättes inte separat. Resultat Referenser Mätresultaten beskrivs i Bilaga 2. Mätresultaten gäller endast för det mätta provobjektet. Med undantag för avfrostningsperioderna befann sig maskinen i uppvärmningsdrift under hela funktionsprovningen. Utomhusenhetens kondensvattenbassäng (utrustad med smälthållningsmotstånd) bestod ofrysen under hela funktionsprovningen. /1/ SFS-EN 14511:24, parts1-4, Air conditioners, liquid chilling packages and heat pumps with electrically driven compressors for space heating and cooling. /2/ ISO 5221:1984 Air distribution and air diffusion - Rules to methods of measuring air flow rate in an air handling duct. Esbo Eero Punakallio Mikko Nyman Eero Punakallio Servicechef Mikko Nyman Specialforskare BILAGOR 2 exemplar DISTRIBUTION Beställare Original VTT/Arkiv Original Detta är en översättning av den ursprungliga provningsrapporten, i konfliktsituationer gäller den ursprungliga versionen. Esbo Mikko Nyman

Temperaturen på frånluften (blåsluften) från inomhusenheten fastslogs som en medeltemperatur på de fyra termoelementen vid trycköppningen.

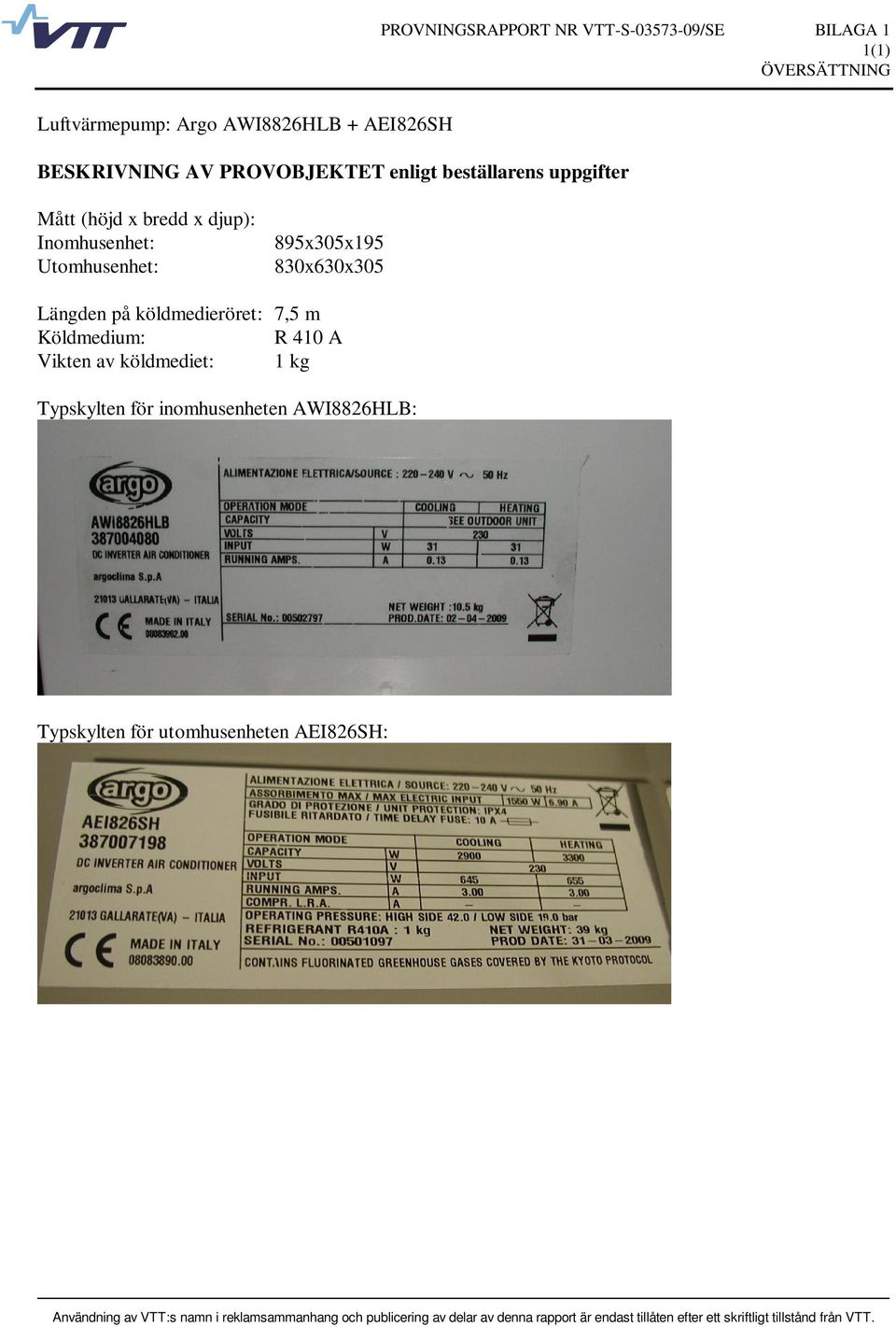

4 PROVNINGSRAPPORT NR VTT-S /SE BILAGA 1 1(1) BESKRIVNING AV PROVOBJEKTET enligt beställarens uppgifter Mått (höjd x bredd x djup): Inomhusenhet: Utomhusenhet: 895x35x195 83x63x35 Längden på köldmedieröret: 7,5 m Köldmedium: R 41 A Vikten av köldmediet: 1 kg Typskylten för inomhusenheten AWI8826HLB: Typskylten för utomhusenheten AEI826SH:

895x35x195 83x63x35 Längden på köldmedieröret: 7,5 m Köldmedium: R 41 A Vikten av

5 PROVNINGSRAPPORT NR VTT-S /SE BILAGA 2 1(3) FUNKTIONSPROVNING Värmefaktorns glidande timmedelvärde under funktionsprovningen inklusive avfrostningsperioderna (på bilden visas värmefaktorns polynomadapter av femte graden med streckad linje). Under funktionsprovningen var luftvärmepumpens inställningsläge för inomhustemperatur + 1 C Värmefaktorns glidande timmedelvärde inklusive avfrostningsperioderna Utelufttemperatur C Värmefaktor Poly. (Värmefaktor) Värmefaktor

streckad linje). Under funktionsprovningen var luftvärmepumpens inställningsläge för inomhustemperatur + 1 C.

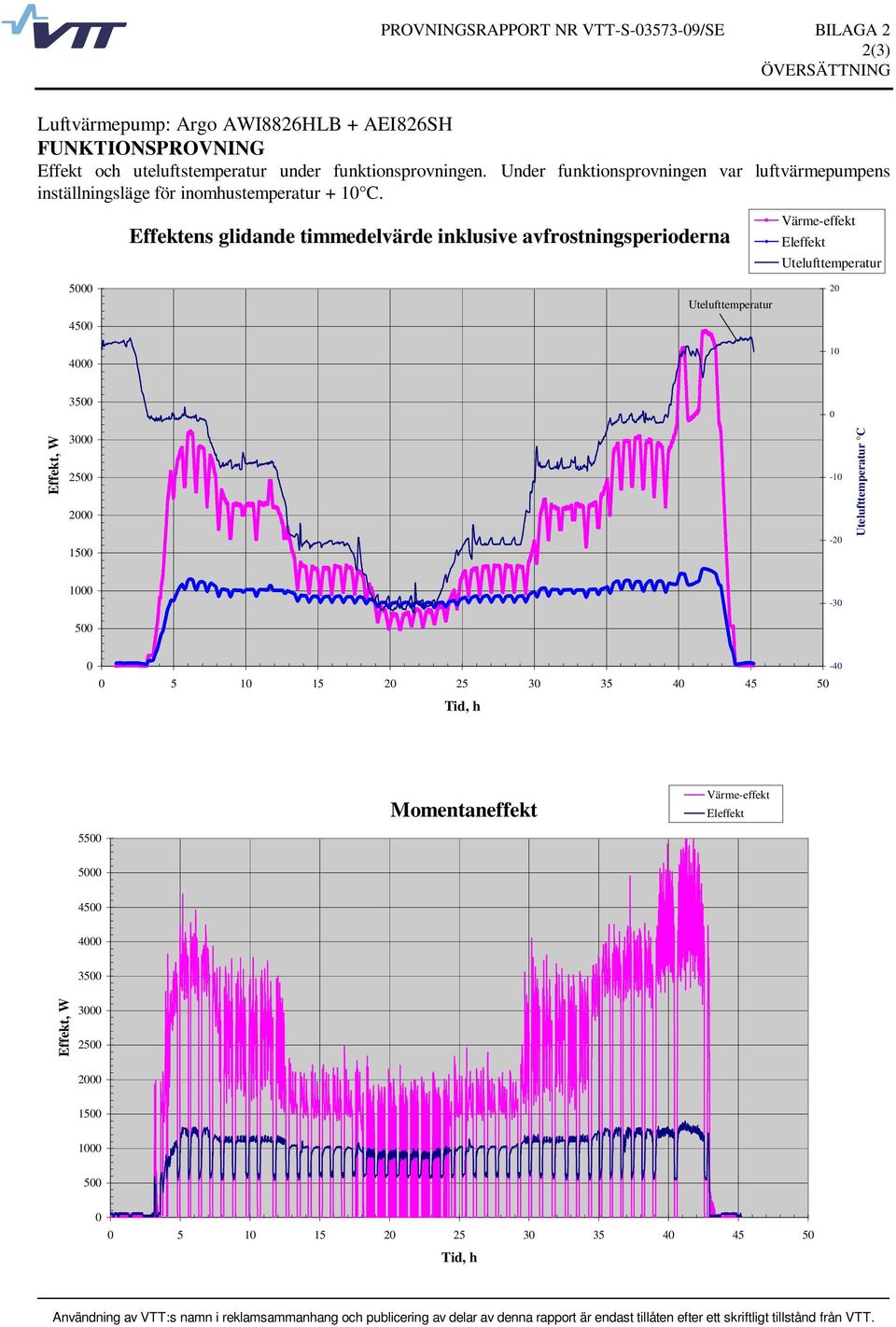

6 PROVNINGSRAPPORT NR VTT-S /SE BILAGA 2 2(3) FUNKTIONSPROVNING Effekt och uteluftstemperatur under funktionsprovningen. Under funktionsprovningen var luftvärmepumpens inställningsläge för inomhustemperatur + 1 C Effektens glidande timmedelvärde inklusive avfrostningsperioderna Utelufttemperatur Värme-effekt Eleffekt Utelufttemperatur Effekt, W Utelufttemperatur C Momentaneffekt Värme-effekt Eleffekt Effekt, W

5 45 4 Effektens glidande timmedelvärde inklusive avfrostningsperioderna Utelufttemperatur Värme-effekt Eleffekt Utelufttemperatur 2

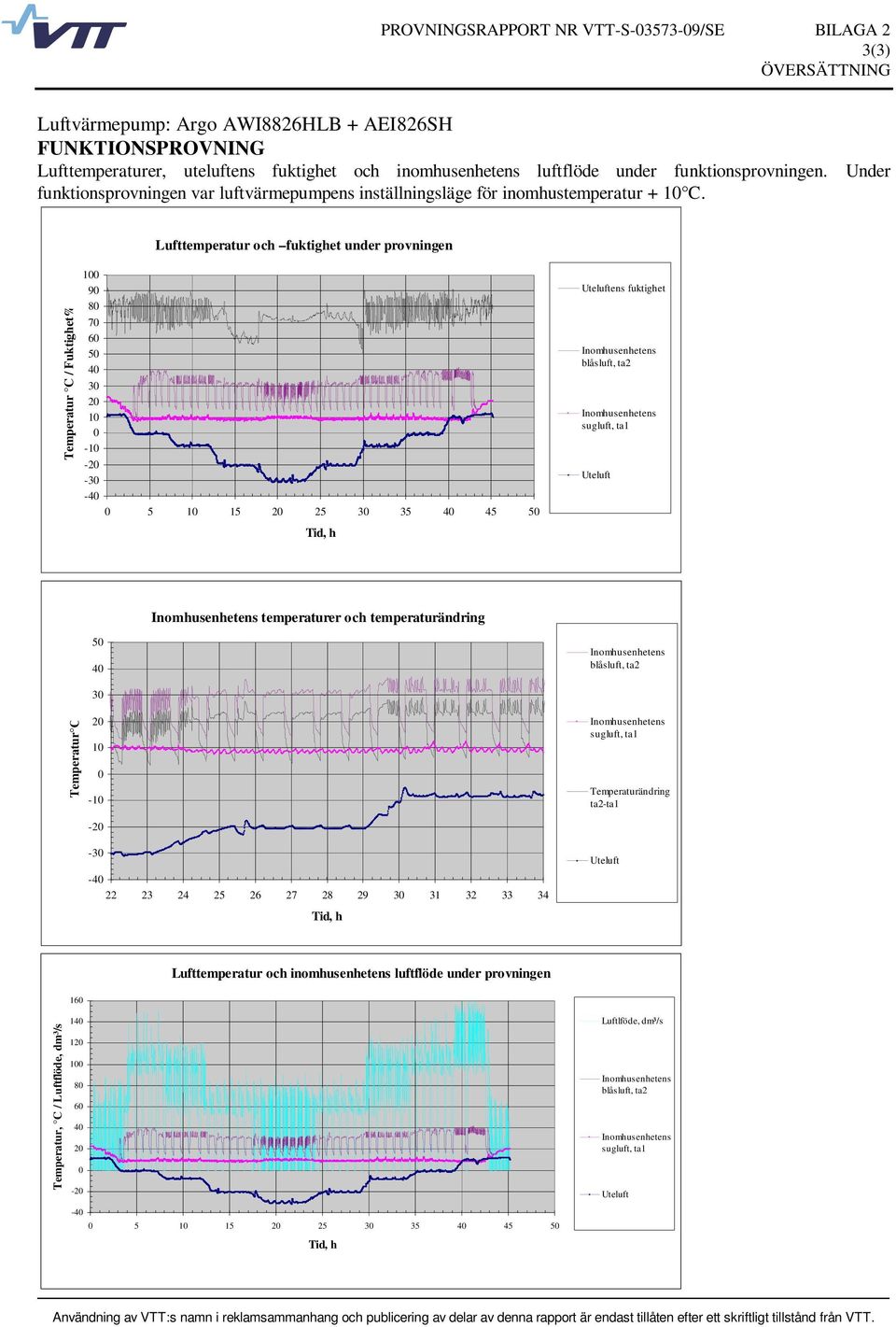

7 PROVNINGSRAPPORT NR VTT-S /SE BILAGA 2 3(3) FUNKTIONSPROVNING Lufttemperaturer, uteluftens fuktighet och inomhusenhetens luftflöde under funktionsprovningen. funktionsprovningen var luftvärmepumpens inställningsläge för inomhustemperatur + 1 C. Under Lufttemperatur och fuktighet under provningen Temperatur C / Fuktighet% Uteluftens fuktighet blåsluft, ta2 sugluft, ta1 Uteluft temperaturer och temperaturändring 5 4 blåsluft, ta2 Temperatur C sugluft, ta1 Temperaturändring ta2-ta1 Uteluft Lufttemperatur och inomhusenhetens luftflöde under provningen 16 Temperatur, C / Luftflöde, dm³/s Luftlföde, dm³/s blåsluft, ta2 sugluft, ta1 Uteluft

Under Lufttemperatur och fuktighet under provningen Temperatur C / Fuktighet% 1 9 8 7 6 5 4 3 2 1-1 -2-3 -4 5 1 15 2 25 3 35 4 45 5 Uteluftens fuktighet blåsluft, ta2 sugluft, ta1 Uteluft
