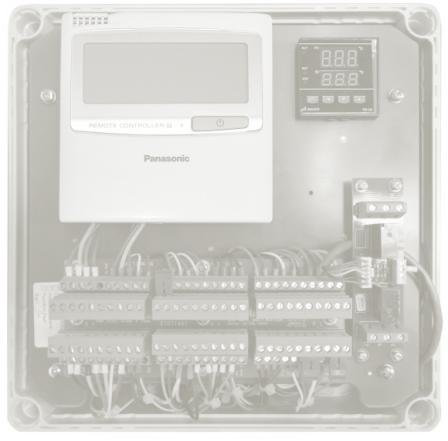

1 14 juli 2016 Version 1.4 Ventilation Interface för Luftbehandlingsaggregat GUIDELINE PAW-280 PAH2M INNEHÅLL 1. Luftbehandlingsaggregat Sidan 2 2. Kapaciteter Sidan 2 3. Värme och kylbatteri Sidan 4 4. Köldmedia rör och anvisningar Sidan 5 5. Installation Sidan 6 6. El och avsäkring Sidan 7 7. Inkoppling samt ansl. plintar Sidan 9 8. Montering av temp. givare Sidan Styrning Sidan Fjärrkontroll inställningar Sidan 13 Värmepump för luftbehandlingsaggregat (ventilationsaggregat) 1

2 1. Luft behandlingsaggregat Om Luftbehandlingsaggregat ska klara hela värmebehovet då skall systemet dimensioneras efter värme effekt. Vanligtvis är kylbehovet större och då skall systemet dimensioneras efter detta. Min. temperatur till värmeväxlaren i luftbehandlingsaggregatet (batteri) är 10 C i standardutförande, men lägre temp är möjlig om batteriet dimensioneras med ett lägre luft flöde. Vi rekommenderar att man använder 2 värme pumpar på ett batteri för att få lägre värmeeffekt samt undvika att de avfrostar samtidigt. Om det är roterande värme återvinningsaggregat med obalanserad luft flöde måste man justera flöde eller installera spets batteri, även korsvärmeväxlare behöver spetsbatteri. 2. Kapaciteter Använd utomhusdelar enligt specifikation nedan! Vi rekommenderar att använda standard inverter om den skall gå endast i kyla och i Auto drift styrning med fjärrkontroll. Notera: Den kan gå endast i AUTO läge med fjärrkontroll, Inte 0-10V styrning! Standard Inverter Kyl effekt vid t ute =28 C in till batteri 26 C Värmeeffekt vid t ute =7 C och temp in till batteri 15 C Garanterade effekter Storlek Effekt Min effekt* Max effekt t ute [ C] Kyla 2,0 7,4-10 C Värme 1,8 5,9-15 C Kyla 2,0 8,2-10 C Värme 1,8 6,7-15 C Kyla 2, C Värme 2,1 12,6-15 C Kyla 3,8 13,7-10 C Värme 3,4 13,7-15 C Kyla 3,3 15,7-10 C Värme 4,1 14,8-15 C Notera: * Vid VP start är min kapacitet 40 % av det maximala, sedan kan maskinen gå upp eller ned i kapacitet! Data är teoretiskt beräknad för 7 meter rörlängd 2

3 Om ni skall använda både kyla och värme eller endast värme då rekommenderar Panasonic att använda ELITE inverter! Elite Inverter Kyl effekt vid t ute =28 C in till batteri 26 C Värmeeffekt vid t ute =7 C och temp in till batteri 15 C Garanterade effekter Drift område ned till Storlek Effekt Min effekt Max effekt t ute [ C] t ute [ C] Kyla 1,5 6,1-15 C -15 C Värme 1,5 6,2-20 C -25 C Kyla 2,5 7,3-15 C -15 C Värme 2 8,2-20 C -25 C Kyla 3,2 8,3-15 C -15 C Värme 2,8 9,2-20 C -25 C Kyla 3,3 12,7-15 C -15 C Värme 4,1 12,9-20 C -25 C Kyla 3,3 14,2-15 C -15 C Värme 4,1 14,8-20 C -25 C Kyla 3,3 15,7-15 C -15 C Värme 4,2 16,5-20 C -25 C Kyla 6,3 23,6-15 C -15 C Värme 6,1 25,5-20 C -25 C Kyla 6,3 29,5-15 C -15 C Värme 6,1 32,2-20 C -25 C Notera: * Vid VP start är min kapacitet 40 % av det maximala, sedan kan maskinen gå upp eller ned i kapacitet! Data är teoretiskt beräknad för 7 meter rör längd Vi rekommenderar 10 C luft temperatur in till batteri, dock den kan gå mycket lägre. Även vid 5 C går värmepumpar ostört. 3

4 ELITE PACi är värmepumpar med kraftig värmeteknologi! Vid standard applikation inklusive avfrostning har ELITE värmepumpar följande värmekapaciteter: Värmekapacitet med Duct innedel! ELITE -15 C ute temp 6,6 kw ELITE -15 C ute temp 7,7 kw ELITE -15 C ute temp 11,2 kw ELITE -15 C ute temp 12,4 kw ELITE -15 C ute temp 12,7 kw ELITE -15 C ute temp 16,0 kw ELITE -15 C ute temp 20,2 kw Vill man använda ELITE 50 då är det endast Auto drift möjlig, inte 0-10V för denna värmepump! 3. Värme och kylbatteri Vid kontakt med Aircoil Ange luftflöde samt önskade kanalmått eller inbyggnadsmått. Indata för batteri om inget annat anges är: Ingående lufttemperatur: 26 C Relativ fuktighet: 50% Utgående lufttemperatur: 15 C Förångningstemperatur: 5 C Kondenseringstemperatur: 45 C Köldmedia: R410A Anders Kalmliden Mail: ak@aircoil.se Tel Lars Fredrik Larsen Mail: lfl@aircoil.se Tel

5 En krets batteri Batteri med 2 kretsar Batteri med 3 kretsar Vid större kapacitetsbehov bör man använda ett batteri med 2 eller tre kretsar. Se exempel nedan. En ELITE 250 kan anslutas mot ett enkretsbatteri om man har värme behov 20 kw vid -15 C. Har man värme behov 40 kw då kan man användas av 2 stycken ELITE 250. Använd batteri med 2 kretsar! Om värmebehov är 50 kw då skulle man kunna ha 2 st. ELITE 250 och en 100. Då gäller batteri med 3 kretsar! I detta fall bör man välja att dimensionera på värme och för hela behovet! För större effekter än 50 kw rekommenderar vi att använda Panasonic ECOi (VRF) ute delar! 4. Köldmedia rör och anvisningar Vi rekommenderar rörlängder upp till 30 m eftersom kapaciteten reduceras med ökad rörlängd. Därför skall maskiner placeras i närheten av luft behandlingsaggregat (AHU). Fabriksfyllnings skall räcka för installation av PACi utedelar. Man behöver inte heller tappa köldmedia om rören är kortare än 30 meter! Vänligen se tabellen nedan för mer detaljer om rörlängder och köldmedia! Köldmedia är R410A! 5

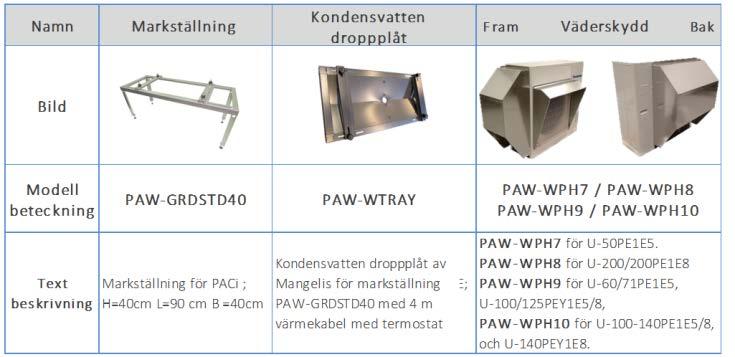

6 Modell Standard 60 Standard 71 Standard 100 Standard 125 Standard 140 Rör dimensioner 3/8" - 5/8" Min / Max rörlängd 3 ~ 40 m 3 ~ 35 m ELITE 50 1/4" - 1/2" 3 ~ 30 m Förfylld rörlängd 5 ~ 30 m 15 Köldmedia mängd Köldmedia påfyllning 20 m 1,7 kg 40 gr/m 2,6 kg 3,2 kg 3,4 kg ELITE 60 3/8" - 5/8" 2 kg 5 ~ 40 m ELITE 71 3/8" - 5/8" 2,35 kg 20 m ELITE 100 3/8" - 5/8" ELITE 125 3/8" - 5/8" ELITE 140 3/8" - 5/8" 5 ~ 30 m 3,4 kg 50 gr/m 1,65 kg 20 gr/m 50 gr/m ELITE 200 3/8" - 1" * 5 ~ 70 m 5,3 kg 50 gr/m 30 m ELITE 250 1/2" - 1" * 5 ~ 70 m 5,3 kg 60 gr/m Notera: *Det går att använda 7/8"! 5. Installation Vid installation av värmepumpar som sitter oskyddade t.ex. på ett tak rekommenderar vi att man använder väderskydd. Värmepumpen behöver vara placerad på ett stativ med droppvattenplåt. Panasonic tillhandahåller dessa! Vi rekommenderar även värmekabel för utomhusdelar. 6

7 6. Elmatning samt avsäkring Matning till utomhusenheten och kommunikation (tvåtrådig kabel) mellan interfacekortet och utedelen! Förenklat schema! Ström matning 230V ~ Ström matning 380V 3~ Jord Brytare Brytare Inomhus enhet Utomhus enhet L1 L L2 N L3 SG N U1 U2 Styr ka bel SG R1 U1 R2 U2 1 2 Jord 2 1 Fjärr kontroll Detaljerat schema! För 0-10V styrning 7

8 För AUTO Styrning (med fjärrkontroll) 1-2 extern START/STOPP pulserande signal För att få vanlig signal START/STOPP: Klipp bygel JP001 och programmera parameter 2E till 0000 Vänligen se tabell nedan för max strömförbruknings samt avsäkring. PACi ELITE 1-fas utomhus delar 3-fas utomhus delar Modell Max ström Säkring PACi Standard Modell U-50PE1E fas utomhus delar Max ström Säkring U-60PE1E5 18A 20A U-60PEY1E U-71PE1E5 18A 20A U-71PEY1E U-71PE1E8 7A 10A U-100PE1E8 9A 10A 3-fas U-100PEY1E8 9 10A utomhus U-125PE1E8 10A 10A delar U-125PEY1E A U-140PE1E8 11A 13A U-140PEY1E A U-200PE1E8 12,5 16A U-250PE1E8 14,5 16A 8

9 7. Inkoppling samt plintanslutningar För 0-10V styrning [M version] Kommunikation mellan inne och utedel U1 U2 Inkoppling av givare för insugstemperatur TA2 TA1 Inkoppling av växling värme/kyla COM DI1 = Värme COM DI2 = Kyla M2-5 FREE COM DI2 DI1 L N Jord Inkoppling av strömförsörjning E1-1 E1-2 Inkoppling av givare (E1) för vätskerör E2-1 E2-1 Inkoppling av givare (E2) för batteriets mitt - M2-2 + M2-3 Inkoppling av extern signal 0-10V OP3 och 2Z-7 är Fläkt skydd [Skall byglas om inte fläktlarm kopplats in] OBS! 230V se till att strömmen är avslagen! Ta bort bygel mellan M2-5 och FREE, för att aktivera 0-10V styrningen Oftast väljer man styra 0-10V och då skall bygel tas bort som sitter i M2-5! För mer detaljerat schema på alla plintar vänligen se nästa sida! 9

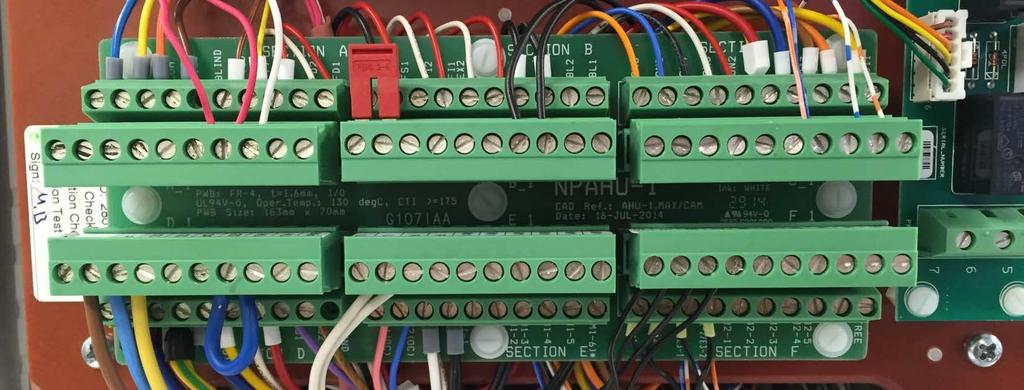

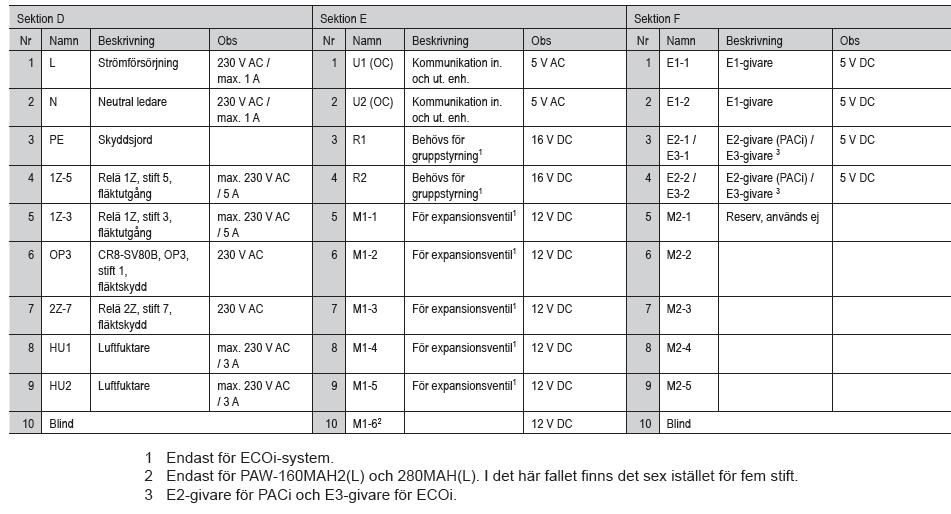

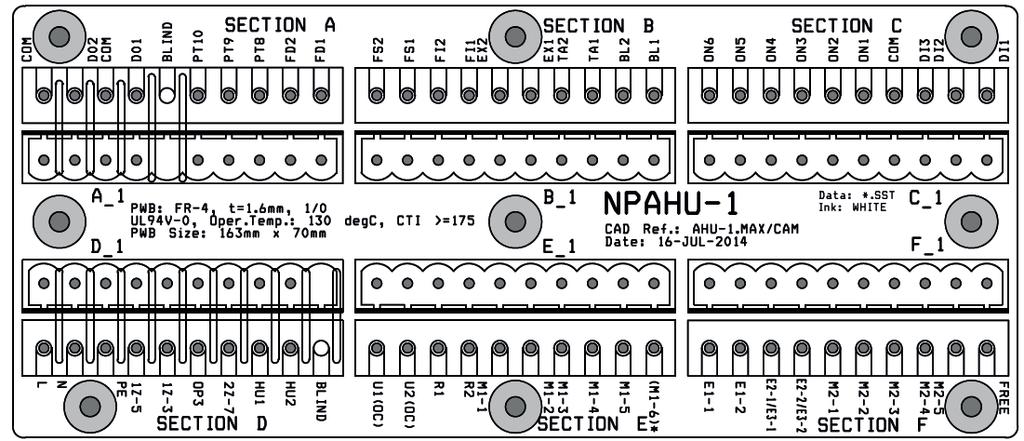

10 Inkopplingsplintar: 10

11 7. Montering av temperaturgivarna Schematisk placering av köldmedierör givarna E2 (kondensering) samt E1 (vätska) Installation av förångnings/kondenserings temperatur givare E2 Montera termistorn (E2) på mittdelen av LBA-kontrollens värmeväxlare enligt följande anvisningar. Se bilder nedan! E2 kondenserings/förångnings givare 1. Fäst den mellanliggande givare mitt på ett grenrör i värmeväxlaren. 2. Täck över givare och röret med aluminiumtejp (anskaffas lokalt). 3. Fäst givare med två band. För därefter kabeln nedåt i en slinga för att undvika att utsätta den för dragkrafter. 4. Täck aluminiumtejpen med värmeisolering. Täck även över givaren (koppardelen) helt och hållet med värmeisolering. E1 Vätske retur givare Installation av givare för insugsluft TA1 Givaren skall monteras i ventilationsaggregatets returluftskanal Montera TA1 givare så det känner av luftens retur temperatur s.k. frånluft (rumstemperatur) Vid installation av temp. givare skall följande beaktas: A) Givarens kabel måste peka nedåt för att undvika att vatten kommer i den. Se bild nedan! B) Givarens kabel skall föras hängande i luft behandlingsaggregat Installation av givare för köldmedie vätska E1 Montera termistorn (E1) på vätskeröret på LBA-kontrollens värmeväxlare enligt följande anvisningar. Se bilder nedan! 1. Fäst termistorn så lågt som möjligt efter fördelningsröret på värmeväxlarens vätskesida.. 2. Täck över termistorn och röret med aluminiumtejp. 3. Täck aluminiumtejpen med värmeisolering. 5. Fixera värmeisoleringen och kabeln med två band. För därefter kabeln nedåt i en slinga för att undvika att utsätta den för dragkrafter A) 4 11

12 8. Styrning 0-10V styr [Metod 1.] Med LBA interface modellnamn: PAW-280PAH2M Med 0-10V styr man direkt kapacitet på kompressorn i 5 % steg. 0-0,5V ingång spänning Stopp 1V 40% behov (Mellanversion) 10V 100% kapacitetbehov Vid start av VP då går den direkt i 40% av kapacitet sedan kan den gå upp och ned beroende av behovet. Extra info: Vänligen se till att bör värde i KYL drift i fjärrkontrollen är inställt på 18 C och i Värmedrift på 30 C. Tryck inte på ON/OFF knappen på fjärrkontrollen efter styrning med 0-10V då aktiveras den interna styrningen. Vid 0-10V styr man direkt på kompressor kapacitet! AUTO styr [Metod 2.] LBA interface modellnamn: PAW-280PAH2L [Lätt version] Styrning med fjärrkontroll fungerar som vid standardinstallation med vanlig inomhusdel. Styrning via rumstemperaturgivare. AUTO styr [Metod 3.] LBA interface modellnamn: PAW-280PAH2 [Avancerad version] Det här interfacet har inbyggd termostat så du kan reglera temperatur på utblåset. Alternativt styra på ute temp. kompenserad kurva. Sammanställning Lätt Mellan Avancerad Termostat TR JA 0-10 V PCB -- JA JA PAW-T10 PCB JA -- JA Termostat TR16: Detta möjligör real time utblåsnings temperatur kontroll med att direkt styra utomhus dels kapacitet. (Alternativt ute temp. Kompenseringskurva är möjlig) 0-10 V PCB: Via extern signal utomhus dels kapacitet styrs via analog 0-10V signal PAW-T10 PCB: Extra kontakt för PÅ/AV, IN/UT samt alarmsignal 12

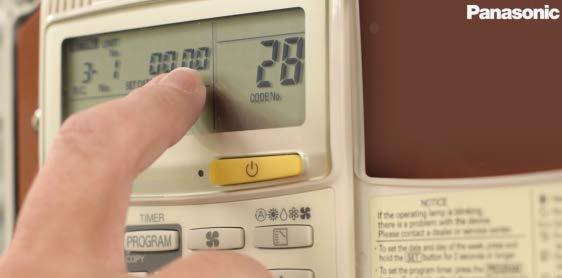

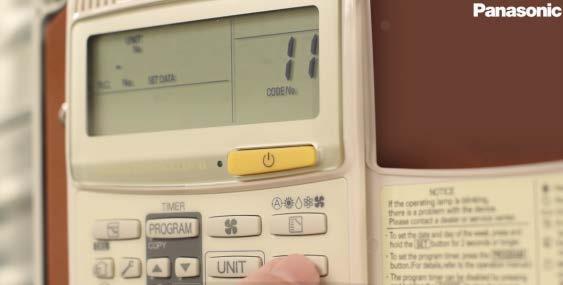

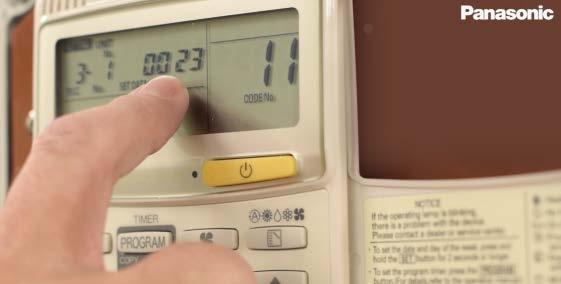

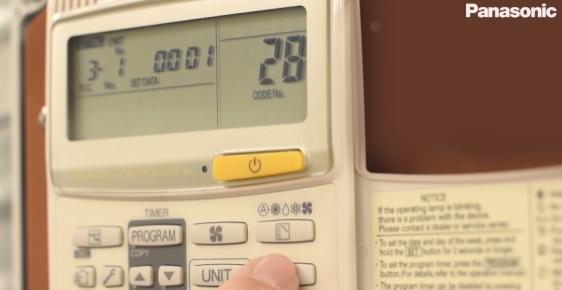

13 9. Fjärrkontrollinställningar Code No. 11 (Ändra kapaciteten på ansluten utedel) Bild exempel är för ELITE 250 därför kod Koder för respektive utomhus del se nedan! 1. Håll in "Cancel", "Set", och "Skiftnyckel" 2. Navigera till läge Ändra Set Data till 00 23* 4. Tryck på "Set" U-60PE(Y)1E5 (A) 0011 U-71PE(Y)1E5/8(A) 0012 U-100PE(Y)1E5/8(A) 0015 U-125PE(Y)1E5/8(A) 0017 U-140PE(Y)1E5/8(A) 0018 U-200PE1E U-250PE1E Code No. 28 (Förhindra automatisk återstart) 1. Navigera till läge Ändra Set Data till Tryck på "Set" 4. Håll in "Skiftnyckel" för att avsluta Man bör inte ha auto återstart på värmepumpen eftersom den får startsignal från luftbehandlingsaggregatet. Ni kan alltid kontakta oss på Panasonic om ni har fler frågor: Asim Ljukovac KAM Kjell Lunden Expert & Manager Anders Persson Sälj ingenjör Heiko Kirsch Service Mikael Franzen Support
