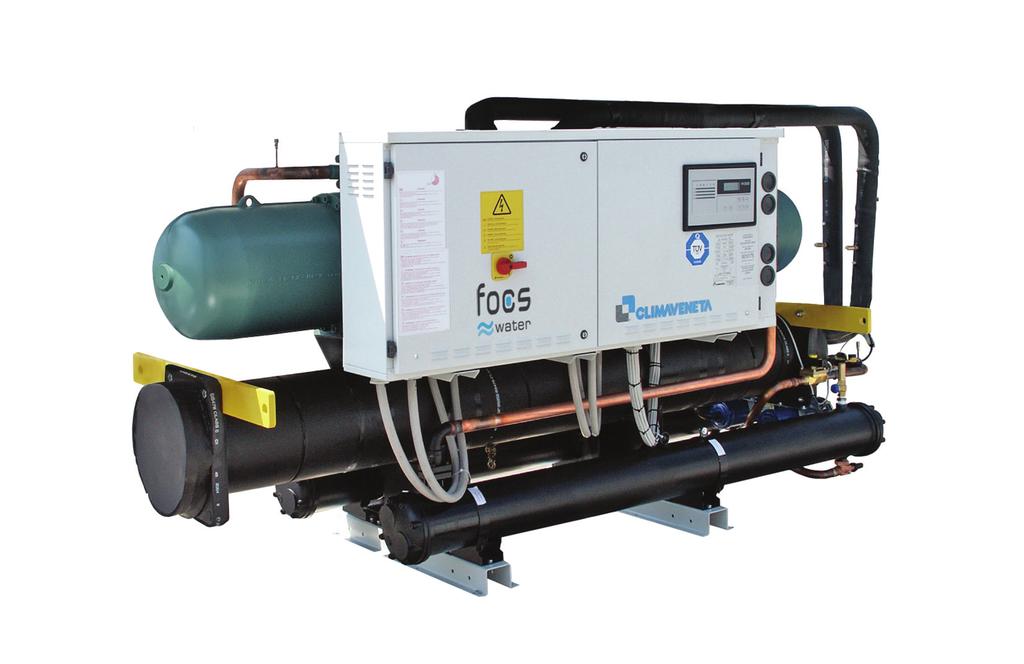

1 AQS/Climaveneta FOCS/W/B storlekar kw Vätskekylt vätskekylaggregat Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Funktion...3 Tekniska data/allmänt...8 Tekniska data/arbetsområden...0 Tekniska data/el...2 Tekniska data/ljuddata...3 Tekniska data/mått och vikter...4 Utrustningsspecifikation enligt AMA...6 Tillval...20 Beteckningsnyckel FOCS/W = Vätskekylt vätskekylaggregat B = Standardutförande 040 = Storleksbeteckning ( ) FOCS/W/B040 2

3 Funktion Funktionsbeskrivning AQS/Climaveneta FOCS/W/B är ett vätskekylt vätskekylaggregat. Aggregatet består av ett eller flera köldmediesystem för mekanisk kylning samt el- och styrutrustning. Köldmediesystemets/-ens huvudkomponenter är: förångare för kylning av vätska, kompressor, vätskekyld kondensor, expansionsventil och köldmedium HFC34a. Köldmediet cirkuleras i respektive köldmediesystem av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från köldbäraren ) och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till kylmedlet ). Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. ) Vatten eller vatten blandat med frysskyddsvätska. Systemflödesschema Kylmedelkylare Kylmedelledningar Pump Kylobjekt Vätskekylaggregat Köldbärarledningar Pump Kylobjekt 3

4 Funktion Aggregatflödesschema FOCS/W/B TI PI HC KM UT VH2 TI VH2 PI AL VB VB P/KM P/KM EXP SS 2) SIL TI M VM KM IN TS2 ) VXV VB KD PT TS LS PTL 3) PSH KK VB ) VM2 ) BPL ) T FT SG VM TC Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje VXV EV TT PSD TT2 TI PI FS ) HC KB UT VH2 TI PI AL VB P/KB EXP SS ) SIL KB IN VH2 VB P/KB BPL = Bypass-ledning EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KK = Kompressor KM IN = Kylmedel in KM UT = Kylmedel ut LS = Oljenivåvakt P/KB = Köldbärarpump P/KM = Kylmedelpump PI = Tryckmätare PSD = Differenstrycksvakt PSH = Högtrycksvakt PT = Högtrycksgivare TI = Termometer PTL = Lågtrycksgivare PV = Pilotventil SG = Synglas SIL = Smutsfilter SS = Silsats = Säkerhetsventil TC = Expansionsventil TS = Motorskydd (lindningstemperaturvakt) TS2 = Temperaturgivare vätskeinsprutning TT = Temperaturgivare ingående köldbärare TT2 = Temperaturgivare utgående köldbärare VB = Backventil = Avstängningsventil VH2 = Avtappningsventil VM = Magnetventil VM2 = Magnetventil vätskeinsprutning VXV = Växelventil ) = Gäller endast aggregat utförda för köldbärartemperaturer under 0 C 2) = Tillval (obligatorisk säkerhetsutrustning) 3) = Tillval (rekommenderat tillval) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör 4

5 Funktion Aggregatflödesschema FOCS/W/B0802, FOCS/W/B TI PI HC KM UT VH2 VH2 TI PI AL P/KM VB VB P/KM EXP SS 2) SIL TI M VM KM IN TS2 ) VXV VB BPL ) KD PT TS LS PTL 3) PSH KK VB ) PT TS VM2 ) TS2 ) VB PSH KK VM2 ) VXV BPL ) KD FT SG FT SG Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje LS PTL 3) VB ) T VM TC T VM TC VXV VXV EV TT PSD TT2 TI 9) PI 9) FS ) HC 9) KB UT VH2 TI 9) PI 9) AL 9) VB 9) 9) P/KB 9) 9) EXP 9) 9) SS ) SIL KB IN VH2 9) VB 9) 9) P/KB 9) 9) BPL = Bypass-ledning EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KK = Kompressor KM IN = Kylmedel in KM UT = Kylmedel ut LS = Oljenivåvakt P/KB = Köldbärarpump P/KM = Kylmedelpump PI = Tryckmätare PSD = Differenstrycksvakt PSH = Högtrycksvakt PT = Högtrycksgivare TI = Termometer PTL = Lågtrycksgivare PV = Pilotventil SG = Synglas SIL = Smutsfilter SS = Silsats = Säkerhetsventil TC = Expansionsventil TS = Motorskydd (lindningstemperaturvakt) TS2 = Temperaturgivare vätskeinsprutning TT = Temperaturgivare ingående köldbärare TT2 = Temperaturgivare utgående köldbärare VB = Backventil = Avstängningsventil VH2 = Avtappningsventil VM = Magnetventil VM2 = Magnetventil vätskeinsprutning VXV = Växelventil ) = Gäller endast aggregat utförda för köldbärartemperaturer under 0 C 2) = Tillval (obligatorisk säkerhetsutrustning) 3) = Tillval (rekommenderat tillval) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör 5

6 Funktion Aggregatflödesschema FOCS/W/B TI PI HC KM UT VH2 TI VH2 PI AL P/KM VB VB P/KM EXP SS 2) SIL TI M VM KM IN TS2 ) VXV KD VB PT TS LS PTL PSH KK VB ) VM2 ) BPL ) FT SG Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje 3) PV T PC TC VXV VM VM EV TT PSD TT2 TI PI FS ) HC KB UT VH2 TI PI AL VB P/KB EXP SS ) SIL KB IN VH2 VB P/KB BPL = Bypass-ledning EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KK = Kompressor KM IN = Kylmedel in KM UT = Kylmedel ut LS = Oljenivåvakt P/KB = Köldbärarpump P/KM = Kylmedelpump PI = Tryckmätare PSD = Differenstrycksvakt PSH = Högtrycksvakt PT = Högtrycksgivare TI = Termometer PTL = Lågtrycksgivare PV = Pilotventil SG = Synglas SIL = Smutsfilter SS = Silsats = Säkerhetsventil TC = Expansionsventil TS = Motorskydd (lindningstemperaturvakt) TS2 = Temperaturgivare vätskeinsprutning TT = Temperaturgivare ingående köldbärare TT2 = Temperaturgivare utgående köldbärare VB = Backventil = Avstängningsventil VH2 = Avtappningsventil VM = Magnetventil VM2 = Magnetventil vätskeinsprutning VXV = Växelventil ) = Gäller endast aggregat utförda för köldbärartemperaturer under 0 C 2) = Tillval (obligatorisk säkerhetsutrustning) 3) = Tillval (rekommenderat tillval) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör 6

7 Funktion Aggregatflödesschema FOCS/W/B TI PI HC KM UT VH2 VH2 TI PI AL P/KM VB VB P/KM EXP SS 2) SIL TI M VM KM IN TS2 ) VXV VB PT TS LS PTL 3) BPL ) KD VM2 ) PSH TS2 ) KK VB ) VB PSH PT TS KK LS PTL 3) VB ) VM2 ) VXV BPL ) KD PV T PC FT SG VM TC FT SG VM Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje VM VM PV T PC TC VXV VXV VM VM EV TT PSD TT2 TI 9) PI 9) FS ) HC 9) KB UT VH2 TI 9) PI 9) AL 9) VB 9) 9) P/KB 9) 9) EXP 9) 9) SS ) SIL KB IN VH2 9) VB 9) 9) P/KB 9) 9) BPL = Bypass-ledning EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KK = Kompressor KM IN = Kylmedel in KM UT = Kylmedel ut LS = Oljenivåvakt P/KB = Köldbärarpump P/KM = Kylmedelpump PI = Tryckmätare PSD = Differenstrycksvakt PSH = Högtrycksvakt PT = Högtrycksgivare TI = Termometer PTL = Lågtrycksgivare PV = Pilotventil SG = Synglas SIL = Smutsfilter SS = Silsats = Säkerhetsventil TC = Expansionsventil TS = Motorskydd (lindningstemperaturvakt) TS2 = Temperaturgivare vätskeinsprutning TT = Temperaturgivare ingående köldbärare TT2 = Temperaturgivare utgående köldbärare VB = Backventil = Avstängningsventil VH2 = Avtappningsventil VM = Magnetventil VM2 = Magnetventil vätskeinsprutning VXV = Växelventil ) = Gäller endast aggregat utförda för köldbärartemperaturer under 0 C 2) = Tillval (obligatorisk säkerhetsutrustning) 3) = Tillval (rekommenderat tillval) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör 7

8 Tekniska data/allmänt FOCS/W/B Vätskekylaggregat typ Effektdata Kyleffekt ) kw 80,8 99, Effektbehov ) 2) kw 2,6 26,9 3, 36,0 40,5 43,3 47,0 ESEER enligt Eurovent 3) 5,5 5,32 5,25 5,29 5,40 5,39 5,54 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l Kontakta vår kundtjänst Köldbäraranslutning in 3" 3" 4" 4" 4" 4" 4" Köldbäraranslutning ut 3" 3" 4" 4" 4" 4" 4" Anslutningstyp Fläns Köldbärarflöde ) l/s 3,9 4,8 5,8 6,6 7,3 7,9 8,8 Köldbärartryckfall ) kpa 5,3 5,2 2, 5,6 9,5 5,2 8,8 Kompressordata Kompressortyp Semihermetisk/skruv Fabrikat Bitzer Antal 2 Oljetyp Esterolja Oljefyllning l Effektreglering Steglös Steglös Steglös % % % Bryt-/larmtryck bar 28,0 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Tubpannekondensor Antal kondensorer 2 Kylmedelvolym l Kontakta vår kundtjänst Kylmedelanslutning in 2" 2" 2 2 " 2 2 " 2 2 " 2" 2 2 " Kylmedelanslutning ut 2" 2" 2 2 " 2 2 " 2 2 " 2" 2 2 " Anslutningstyp Invändig gänga Kylmedelflöde ) l/s 4,5 5,5 6,6 7,5 8,4 9, 0,0 Kylmedeltryckfall ) kpa 30,8 49,6 40,6 4,5 42,2 48,8 49,3 Köldmediekretsdata Köldmedietyp HFC34a Antal köldmediekretsar 2 Driftfyllning per krets kg 8,5 2,0 3,0 29,9 28,9 2,0 35,6 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/6,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 5) l Ljuddata Ljudeffektnivå 6) db(a) 9/75 92/76 94/78 94/78 94/78 94/78 94/78 Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat ) Angivna data gäller vid köldbärartemperatur in/ut 2/7 C, köldbärare vatten, försmutsningsmotstånd 0,00008 m² C/W i förångaren/ -arna, kylmedeltemperatur in/ut 33/39 C, kylmedel 35 % etylenglykol, försmutsningsmotstånd 0,00008 m² C/W i kondensorn/-erna och köldmedium HFC34a. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. Angivna ESEER-värden är angivna enligt Eurovent, ett europeiskt organ för certifiering av kyl- och ventilationsprodukter. Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Min. systemvolym med köldbärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 6) Utan ljuddämpande kompressorhuv (standard)/med ljuddämpande kompressorhuv (-6 db(a)) (tillval). 8

9 Tekniska data/allmänt FOCS/W/B Vätskekylaggregat typ Effektdata Kyleffekt ) kw Effektbehov ) 2) kw 54,4 54,0 6,7 72, 8,6 93,9 09 ESEER enligt Eurovent 3) 5,42 5,5 5,24 5,49 5,67 5,70 5,6 Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l Kontakta vår kundtjänst Köldbäraranslutning in 4" 4" 4" 6" 6" 6" 6" Köldbäraranslutning ut 4" 4" 4" 6" 6" 6" 6" Anslutningstyp Fläns Köldbärarflöde ) l/s 9,8 9,6, 3,2 5, 7,4 9,8 Köldbärartryckfall ) kpa 35,6 34,7 45,7 39,7 35,8 47,7 25,5 Kompressordata Kompressortyp Semihermetisk/skruv Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning l Effektreglering Steglös Steglös % % Bryt-/larmtryck bar 28,0 på högtryckssidan/3,0 på lågtryckssidan Kondensordata Kondensortyp Tubpannekondensor Antal kondensorer Kylmedelvolym l Kontakta vår kundtjänst Kylmedelanslutning in 3" 2" 2 2 " 2 2 " 2 2 " 2 2 " 3" Kylmedelanslutning ut 3" 2" 2 2 " 2 2 " 2 2 " 2 2 " 3" Anslutningstyp Fläns Invändig gänga Fläns Kylmedelflöde ) l/s,3, 2,8 5,2 7,3 20,0 22,8 Kylmedeltryckfall ) kpa 36,4 5,0 38,2 42,4 44,55 48,8 37, Köldmediekretsdata Köldmedietyp HFC34a Antal köldmediekretsar Driftfyllning per krets kg 50,6 2,3 25,2 26,9 28,0 34,2 52,5 Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/6,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 5) l Ljuddata Ljudeffektnivå 6) db(a) 94/78 95/79 97/8 97/8 97/8 97/8 97/8 Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat ) Angivna data gäller vid köldbärartemperatur in/ut 2/7 C, köldbärare vatten, försmutsningsmotstånd 0,00008 m² C/W i förångaren/ -arna, kylmedeltemperatur in/ut 33/39 C, kylmedel 35 % etylenglykol, försmutsningsmotstånd 0,00008 m² C/W i kondensorn/-erna och köldmedium HFC34a. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. Angivna ESEER-värden är angivna enligt Eurovent, ett europeiskt organ för certifiering av kyl- och ventilationsprodukter. Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Min. systemvolym med köldbärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 6) Utan ljuddämpande kompressorhuv (standard)/med ljuddämpande kompressorhuv (-6 db(a)) (tillval). 9

10 Tekniska data/arbetsområden Temperaturer Utgående värmebärartemperatur [ C] Utgående köldbärartemperatur [ C] 0

11 Tekniska data/arbetsområden Flöden Vätskekylaggregat typ Min. l/s Köldbärare Max. l/s Min. l/s Kylmedel Max. l/s FOCS/W/B040 2,78 2,53,56 7,3 FOCS/W/B050 3,08 4,4,92 7,83 FOCS/W/B055 4,42 20,47 2,33 9,72 FOCS/W/B065 4,42 20,47 2,64 0,94 FOCS/W/B075 4,42 20,47 2,97 2,7 FOCS/W/B0802 4,89 22,69 3,9 2,92 FOCS/W/B085 4,89 22,69 3,56 4,33 FOCS/W/B095 4,89 22,69 4,00 7,03 FOCS/W/B002 4,89 22,69 3,94 5,86 FOCS/W/B02 4,89 22,69 4,53 9,42 FOCS/W/B302 7,78 30,00 5,39 2,86 FOCS/W/B502 7,78 3,67 6,4 24,69 FOCS/W/B702 7,78 3,67 7,08 28,64 FOCS/W/B902,67 45,00 8, 33,92

12 Tekniska data/el FOCS/W/B Vätskekylaggregat typ Eldata Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+PE/50 Märkeffekt kw 32,6 40,5 48,7 5,7 64,3 65,2 70,2 Märkström A 55,4 67, 80,4 9, Startström A Max. kabelarea (Cu) mm² Kontakta vår kundtjänst Rek. avsäkring A(t) FOCS/W/B Vätskekylaggregat typ Eldata Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+PE/50 Märkeffekt kw 82, 8,0 97, Märkström A Startström A Max. kabelarea (Cu) mm² Kontakta vår kundtjänst Rek. avsäkring A(t)

13 Tekniska data/ljuddata Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B Noteringar: Aggregaten är testade enligt ISO964 under iakttagande vad som krävs enligt Eurovents akustiska test 8/. Angivna data gäller vid köldbärartemperatur in/ut 5/0 C och kylmedeltemperatur in/ut 30/35 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B FOCS/W/B Noteringar: Angivna ljuddata är indikativa och avser mätvärden 0 m från aggregatet, halvsfärisk utbredning och fritt fält. Ljuddämpande kompressorhuv reducerar den totala ljudtrycksnivån med ca 6 db(a). Angivna data gäller vid köldbärartemperatur in/ut 5/0 C och kylmedeltemperatur in/ut 30/35 C. 3

14 Tekniska data/mått och vikter Aggregat utan ljuddämpande kompressorhuv (standard) FOCS/W/B Vätskekylaggregat typ Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FOCS/W/B Vätskekylaggregat typ Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg

15 Tekniska data/mått och vikter Aggregat med ljuddämpande kompressorhuv (tillval) FOCS/W/B Vätskekylaggregat typ Mått Se även måttritning för aktuellt aggregat Längd mm , Bredd mm ,5 Höjd mm ,5 580 Driftvikt kg FOCS/W/B Vätskekylaggregat typ Mått Se även måttritning för aktuellt aggregat Längd mm , Bredd mm 55, Höjd mm , Driftvikt kg

16 4078 Utrustningsspecifikation enligt AMA Kod Pos Text Mängd Enhet P PA PAK PAK.52 APPARATER, LEDNINGAR M.M. I RÖRSYSTEM ELLER RÖRLED- NINGSNÄT APPARATER M.M. MED SAMMANSATT FUNKTION I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT AGGREGAT MED PUMPAR ELLER KOMPRESSORER Vätskekylaggregat, typ enhetsaggregat, med vätskekyld kondensor... Typ: AQS/Climaveneta FOCS/W/B st Aggregatet skall vara CE-märkt och certifierat enligt Eurovent [upp till 500 kw kyleffekt] samt uppfylla följande direktiv: Lågspänningsdirektivet 2006/95/EG. Maskindirektivet 2006/42/EG. EMC-direktivet 2004/08/EG. Tryckdirektivet PED 97/23/EG. Tillverkaren av aggregatet skall vara certifierad enligt: Kvalitetsledningssystem ISO900. Miljöledningssystem ISO400. Aggregatet skall vara utrustat enligt följande: Ramverk och hölje Ramverk av polyesterlackerade galvaniserade stålprofiler. Ramverk och hölje/tillval Ljuddämpande kompressorhuv med paneler i Peraluman (aluminiumlegering) och invändigt ljudisolerad med 50 mm (5 lager) polyuretan, som reducerar ljudnivån med ca 6 db(a). Vibrationsdämpande gummifötter (bipackas) [rekommenderat tillval]. Kylutrustning Förångare för kylning av vätskor (tubpannevärmeväxlare). Förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperaturgivare och frysskydd i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan förångarens in- och utgående köldbärarledningar. Tryckklass PN0. Isolerad med 0 mm cellplast. 6

17 4078 Utrustningsspecifikation enligt AMA Kod Pos Text Mängd Enhet Semihermetisk/-a skruvkompressor/-er. Kompressorns/-ernas utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, oljeavskiljare, oljefilter, oljenivåvakt, inbyggt motorskydd (lindningstemperaturvakt), utrustning för Y/D-start samt startfördröjning. Kompressorn/-erna skall avlasta vid högt kondenseringstryck. Kyleffektreglering skall ske genom steglös reglering mellan lägsta och högsta effektsteg med elektriskt styrd slidventil. Fabrikat Bitzer. Vätskekyld/-a kondensor/-er (tubpannevärmeväxlare). Kondensorns/-ernas utrustning skall inkludera växelventilställ med dubbla säkerhetsventiler. Kondensorn/-erna skall vara rensbar/-a och ha tryckklass PN0. Intern/-a köldmedieledning/-ar med växelventilställ med dubbla säkerhetsventiler och lågtrycksgivare i sugledningen/-arna, backventil, avstängningsventil och högtrycksvakt med manuell återställning i hetgasledningen/-arna, avstängningsventil, torkfilter med utbytbar insats, synglas med fuktindikering och termostatisk expansionsventil i vätskeledningen/-arna samt tryckmätningsuttag enligt tillverkarens standard. Isolerad/-e sugledning/-ar. Driftfyllning med köldmedium HFC34a. Kylutrustning/tillval Avstängningsventil i sugledningen/-arna. Elektronisk/-a expansionsventil/-er. Isolering av förångaren/-arna med 20 mm cellplast [istället för 0 mm cellplast]. Kondensortuber i koppar/nickel (90/0 %) [istället för koppar (00 %)]. Utrustning för köldbärartemperaturer under 0 C Köldbärarutrustning Interna köldbärarledningar avslutade med flänsade anslutningar och isolerade med 9 mm cellplastisolering. Köldbärarutrustning/tillval Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackas) [obligatorisk säkerhetsutrustning]. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackas) [rekommenderat tillval]. Längdbegränsare för gummikompensatorer (bipackas). 7

18 4078 Utrustningsspecifikation enligt AMA Kod Pos Text Mängd Enhet Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackas)[obligatorisk säkerhetsutrustning]. Kylmedelutrustning Interna kylmedelledningar avslutade med gängade anslutningar [storlekar och ]. Interna kylmedelledningar avslutade med flänsade anslutningar [storlekar 095 och 902]. Kylmedelutrustning/tillval Gummikompensatorer för montering i inkommande och utgående kylmedelledningar (bipackas) [rekommenderat tillval]. Längdbegränsare för gummikompensatorer (bipackas). Mikroprocessor Programmeringsbar mikroprocessor för manövrering, styrning, visning, larm och felanalys typ W3000 med access i två nivåer: öppen nivå och lösenordskyddad nivå. Mikroprocessorns funktioner skall inkludera: Automatisk startföljdsomkoppling som utjämnar kompressorernas drifttid. Larmindikering med larmkod och i klartext. De senaste 200 larmen skall lagras i mikroprocessorns minne. Inbyggt felanalysminne BLACK BOX, som registrerar och sparar alla viktiga driftdata. Med hjälp av en dator med AQS/Climaveneta serviceprogram SW SERVICE kopplad till mikroprocessorn skall man kunna ta fram och skriva ut hur driftdata varierat vid fyra olika tidpunkter, dels under de senaste 0 minuterna, dels under de senaste 0 minuterna före de tre senaste larmen. BLACK BOX skall behålla minnet även vid strömavbrott. Minnesfunktion som gör att aggregatet återstartar efter strömavbrott med de inställningar som gällde före strömavbrottet. Mikroprocessorn skall kunna vara avstängd i upp till ett år utan att den tappar sina inställningar. Mikroprocessor/tillval Mikroprocessorpanel för separat montering (max. 200 m) (bipackas). Mikroprocessorpanel för separat montering (max. 500 m) (bipackas). Börvärdesförskjutning från extern analog signal (4-20 ma). 8

19 4078 Utrustningsspecifikation enligt AMA Kod Pos Text Mängd Enhet Börvärdesval (dubbla börvärden) från extern kontakt. Kyleffektbegränsning från extern kontakt. Seriellt kort för BACnet (RS485). Seriellt kort för BACnet (IP). Seriellt kort för LonWorks (FTT-0A). Seriellt kort för Modbus (RS485). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar (skruv-/knivsäkringar) och startutrustningar för ingående apparater, manövertransformator samt plintar för extern start/stopp, yttre förreglingar och potentialfritt summalarm. Intern elektrisk ledningsdragning. Elutrustning/tillval Plintar för extern driftindikering av kompressorn/ -erna. Mjukstartsutrustning. Automatsäkringar/effektbrytare [istället för skruv-/knivsäkringar]. Partmärkning. Relä för start och stopp av köldbärarpump. Tekniska data: Kyleffekt... kw Effektbehov... kw ESEER... Köldbärare... Köldbärartemperatur in/ut.../... C Köldbärarflöde... l/s Köldbärartryckfall... kpa Försmutsningsmotstånd... m² C/W Kylmedel... Kylmedeltemperatur in/ut.../... C Kylmedelflöde... l/s Kylmedeltryckfall... kpa Försmutsningsmotstånd... m² C/W Ljudtrycksnivå, 0 m avstånd... db(a) Anslutningsspänning 400/3+PE/50 9

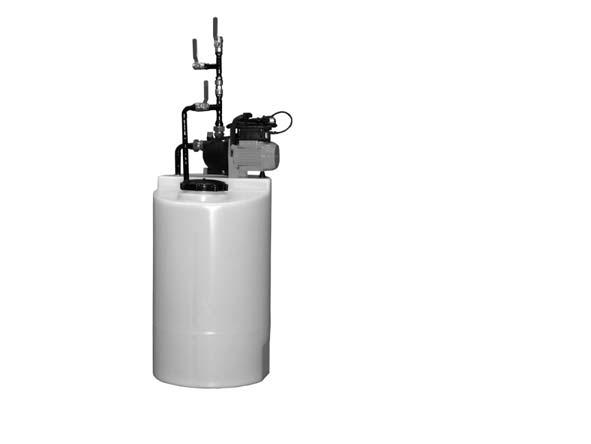

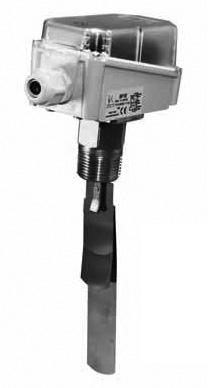

20 Tillval Blandningskärl Kylmedelsystemet VH VB VH P/P VH P/P = Påfyllningspump VB = Backventil VH = Stängventil Kylmedelanslutning DN20 Volym l 60 Driftvikt kg 75 För information om frostskyddsvätska i kylmedlet och för påfyllning av kylmedelsystemet. Se även separat Produktinformation för blandningskärl. Flödesvakt För skydd mot flödesbortfall i köldbärarsystemet. Se även separat Produktinformation för flödesvakter. 20

21 Tillval Gummikompensatorer Längdbegränsare (tillval) Typ AMU Typ AMS Aggregat typ Antal Gummikompensator typ Köldbärarledningar Kylmedelledningar Typ Anslutningsdimension Antal Typ Anslutningsdimension FOCS/W/B040 2 AMS AMU FOCS/W/B050 2 AMS AMU FOCS/W/B055 2 AMS AMU FOCS/W/B065 2 AMS AMU FOCS/W/B075 2 AMS AMU FOCS/W/B AMS AMU FOCS/W/B085 2 AMS AMU FOCS/W/B095 2 AMS AMS FOCS/W/B002 2 AMS AMU FOCS/W/B02 2 AMS AMU FOCS/W/B302 2 AMS AMU FOCS/W/B502 2 AMS AMU FOCS/W/B702 2 AMS AMU FOCS/W/B902 2 AMS AMS För vibrationsdämpning i in- och utgående köldbärar- och kylmedelledningar. Se även separat Produktionformation för gummikompensatorer. 2

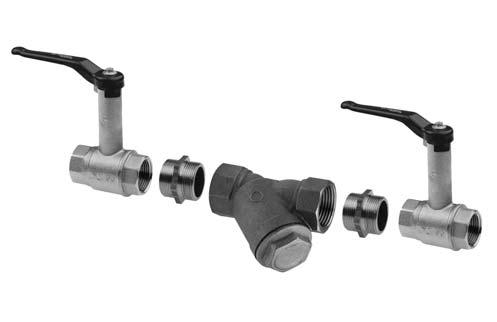

22 Tillval Silsats Silsats ) Aggregat typ Typ Anslutningsdimension Kv-värden Filter Ventiler 2) FOCS/W/B040 SS80/V FOCS/W/B050 SS80/V FOCS/W/B055 SS00/V FOCS/W/B065 SS00/V FOCS/W/B075 SS00/V FOCS/W/B0802 SS00/V FOCS/W/B085 SS00/V FOCS/W/B095 SS00/V FOCS/W/B002 SS00/V FOCS/W/B02 SS00/V FOCS/W/B302 SS50/V FOCS/W/B502 SS50/V FOCS/W/B702 SS50/V FOCS/W/B902 SS50/V ) Erfordras för att skydda förångaren mot skador p.g.a.spånor och eventuellt andra föremål i köldbärarsystemet. Se även separat Produktionformation för silsatser. 2) Per ventil. 22
