Luftkylt vätskekylaggregat

Transkript

1 AQS/Climaveneta FX/FC/T+/* storlekar kw Luftkylt vätskekylaggregat för montering utomhus med frikylningsfunktion Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Fördelar...3 Funktion...5 Utrustningsspecifikation med alternativ och tillval...11 Tekniska data/allmänt...14 Tekniska data/arbetsområden...23 Tekniska data/el...28 Tekniska data/ljud...31 Tekniska data/mått och vikter...34 Alternativ och tillval...37 Alternativ och tillval/detaljer...44 Beskrivningstext...48 Beteckningsnyckel FX/FC/T+/NR1502/KB2LP FX = Luftkylt vätskekylaggregat för montering utomhus FC = Frikylningsfunktion T+ = Version med extra hög energieffektivitet NR = Låg ljudnivå 1) SL = Extra låg ljudnivå 1) 1502 = Storleksbeteckning ( ) KB2LP = Dubbla köldbärarpumpar med normal tryckuppsättning KB2HP = Dubbla köldbärarpumpar med hög tryckuppsättning 1) Aggregat med normal ljudnivå saknar denna beteckning. Notering: Asterisk (*) i en beteckning i dokumentet betyder att informationen gäller för flera alternativ. Vilka alternativ det finns på den aktuella positionen framgår av beteckningsnyckeln ovan. 2

3 Fördelar Fördel Oöverträffad energieffektivitet Innebär Frikylning ger oöverträffad energieffektivitet då kylbehovet är konstant hela året, t.ex. vid ITkylning, processkylning och liknande applikationer. Energiförbrukning kw/h FOCS2 45% saving FX-FC Stockholm Diagrammet visar skillnaden i årsförbrukning mellan två likadana aggregat, ett med och ett utan frikylningsfunktion % Utetemperatur C Tre olika utföranden med olika ljudnivåer: normal, låg (NR) och extra låg (SL) Möjliggör anpassning av ljudnivån till omgivningens krav. BLACK BOX BLACK BOX är ett inbyggt drift- och felanalysminne, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Tre olika utföranden av kondensorbatterierna Möjliggör anpassning av batteriets korrosionshärdighet till den aktuella omgivande luftens innehåll av korroderande ämnen, t.ex. salt. Förutom standardutförandet obehandlade batterier utförda av kopparrör med aluminiumlameller, finns det följande varianter att tillgå: Batterier utförda av kopparrör med aluminiumlameller belagda med polyesterhartsfärg. Batterier utförda av kopparrör med aluminiumlameller belagda med polyuretanfärg med metallemulsion fin guard silver. 3-vägs modulerande frikylningsventil Den modulerande 3-vägs styrventilen garanterar att kylobjekten kyls med rätt köldbärartemperatur alla tider på året, även vid riktigt låga utetemperaturer, då frikylningsbatteriets kyleffekt är större än kylbehovet. Inbyggd-/a pump-/ar (tillval) Eliminerar behovet av plats för pump/-ar inomhus. 3

4 Fördelar Fördel Kondensorfläktar med EC-motorer (tillval) Innebär Reducerar energiförbrukningen, sänker ljudnivån och förenklar kondenseringsregleringen. Många tillval Gör det möjligt att skräddarsy aggregatet efter den enskilda anläggningens behov. Se vidare kapitel Alternativ och tillval. 4

5 Funktion Funktionsbeskrivning AQS/Climaveneta FX/FC/* är ett luftkylt vätskekylaggregat med frikylningsfunktion. Aggregatet består av ett eller flera köldmediesystem för mekanisk kylning, ett eller flera frikylningsbatterier samt el- och styrutrustning. Köldmediesystemets/-ens huvudkomponenter är: förångare för kylning av vätska, kompressor, luftkyld kondensor, expansionsventil och köldmedium HFC134a. Köldmediet cirkuleras i systemet/-n av kompressorn. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från köldbäraren* och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till uteluften. Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. Frikylningsbatteriet/-erna är monterade i serie med kondensorbatteriet/ -erna på luftsidan, så att luften som kyler kondensorn först strömmar genom frikylningsbatteriet/-erna och därefter genom kondensorbatteriet/-erna. Då utetemperaturen är högre än ingående köldbärartemperatur till aggregatet, arbetar det med mekanisk kylning som ett vanligt vätskekylaggregat. Då utetemperaturen sjunker under den ingående köldbärartemperaturen kopplas frikylningsfunktionen in, och köldbäraren börjar förkylas av uteluften i frikylningsbatteriet samtidigt den mekaniska kylningen börjar reduceras. Då utetemperaturen sjunker ytterligare ökar frikylningen och den mekaniska kylningen reduceras ytterligare, för att så småningom upphöra helt då frikylningen klarar hela kylbehovet. * Vatten blandat med frysskyddsvätska. Luftflöde Kompressor Kondensor Förångare TXV Frikylningsbatteri Modulerande trevägsventil Övergripande systemflödesschema Köldbärarledningar Vätskekylaggregat Bufferttank Cirkulationspump Kylobjekt Kylobjekt Kylobjekt 5

6 Funktion Detaljerat systemflödesschema Datorkylning och värmeåtervinning Luftkylt vätskekylaggregat med frikylningsfunktion typ NECS/FC eller FX/FC Komponenter i rörledningarna enligt aktuellt aggregatflödesschema AL AL TI TI VT1 TI Tappvarmvattensystem VV SÄV Eventuell bufferttank Eventuell bufferttank SÄV TT Elpatron VB ÅS P/VVC VB TI VVC KV HC1 Värmepump för tappvarmvattenproduktion typ WW-HT eller EW-HT HC1 TI TI Varmvattenberedare AL TI TT TI SÄV HC1 Komponenter i rörledningarna enligt aktuellt aggregatflödesschema M VM1 HC1 TI TI P/VS Värmebärarsystem för uppvärmning Bufferttank Klimataggregat för anslutning till köldbärarsystem Klimataggregat för anslutning till köldbärarsystem Klimataggregat för anslutning till köldbärarsystem Klimataggregat för anslutning till köldbärarsystem VM1 VM1 VM1 VM1 M M M M HC1 HC1 HC1 HC1 Köldbärarsystem AL = Avluftningsventil HC1 = Reglerventil KV = Kallvatten P/VS = Pump för byggnadens värmesystem P/VVC = Pump för varmvattencirkulation SÄV = Säkerhetsventil TI = Termometer TT = Temperaturgivare VB = Backventil = Avstängningsventil VM1 = 3-vägs styrventil VT1 = Termostatisk 3-vägsventil VV = Varmvatten VVC = Varmvattencirkulation ÅS = Återsugningsskydd 6

7 Funktion Aggregatflödesschema Driftfall/sommar Driftfall/sommar (enbart kyldrift) inträffar då utetemperaturen är högre än den ingående köldbärartemperaturen SÄV KDF KD SÄV 3) 3) PIH 3) TT3 FKB PT PIH 3) TS PSH KK PT PSH BPL 5) P/B VB B PSL PIL 3) 3) SÄV PSL TS PIL 3) 3) KK VM1 SÄV VM1 5) VB BPL 5) VB 5) TCE M VB SG FT FT VB M VM2 TT1 EV PSD TT2 TCE SG VM2 VM2 VB 4) 4) VB 4) 4) P/KB 4) 4) P/KB 4) 4) Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje GK 2) GK 2) TI 6) PI 6) FS 1) SS 1) SIL VH2 TI 6) PI 6) AL 6) EXP 6) SÄV 6) HC 6) 6) KB UT KB IN AL = Avluftningsventil B = Booster BPL = Bypass-ledning EV = Förångare EXP = Expansionskärl FKB = Frikylningsbatteri FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar KK = Kompressor = Mätuttag P/B = Boosterpump P/KB = Köldbärarpump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt VH2 6) PSH = Högtrycksvakt PSL = Lågtrycksvakt PT = Högtrycksgivare SG = Synglas SIL = Smutsfilter (maskstorlek max. 1 mm) SS = Silsats SÄV = Säkerhetsventil TCE = Elektronisk expansionsventil TI = Termometer TS = Motorskydd (lindningstemperaturvakt) TT1 = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Utetemperaturgivare TT4 = Temperaturgivare frikylning VB = Backventil = Avstängningsventil VH2 = Avtappningsventil VM1 = Magnetventil vätskeinsprutning VM2 = Modulerande styrventil köldbärare 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 5) = Ingår i tillvalet utrustning för köldbärartemperaturer mellan 0 C och 15 C och utomhustemperaturer över 46 C och/eller tillvalet utrustning för köldbärartemperaturer mellan 0 C och 15 C och utomhustemperaturer mellan -15 C och -25 C 6) = Föreslagen tilläggsutrustning utan för aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 7

8 Funktion Aggregatflödesschema Driftfall/mellansäsong/svalt Driftfall/mellansäsong/svalt (reducerad mekanisk kylning med båda kretsarna i drift och viss frikylning) inträffar då utetemperaturen sjunkit någon eller några grader under den ingående köldbärartemperaturen SÄV KDF KD SÄV 3) 3) PIH 3) TT3 FKB PT PIH 3) TS PSH KK PT PSH BPL 5) P/B VB B PSL PIL 3) 3) SÄV PSL TS PIL 3) 3) KK VM1 SÄV VM1 5) VB BPL 5) VB 5) TCE M VB SG FT FT VB M VM2 TT1 EV PSD TT2 TCE SG VM2 VM2 VB 4) 4) VB 4) 4) P/KB 4) 4) P/KB 4) 4) Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje GK 2) GK 2) TI 6) PI 6) FS 1) SS 1) SIL VH2 TI 6) PI 6) AL 6) EXP 6) SÄV 6) HC 6) 6) KB UT KB IN AL = Avluftningsventil B = Booster BPL = Bypass-ledning EV = Förångare EXP = Expansionskärl FKB = Frikylningsbatteri FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar KK = Kompressor = Mätuttag P/B = Boosterpump P/KB = Köldbärarpump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt VH2 6) PSH = Högtrycksvakt PSL = Lågtrycksvakt PT = Högtrycksgivare SG = Synglas SIL = Smutsfilter (maskstorlek max. 1 mm) SS = Silsats SÄV = Säkerhetsventil TCE = Elektronisk expansionsventil TI = Termometer TS = Motorskydd (lindningstemperaturvakt) TT1 = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Utetemperaturgivare TT4 = Temperaturgivare frikylning VB = Backventil = Avstängningsventil VH2 = Avtappningsventil VM1 = Magnetventil vätskeinsprutning VM2 = Modulerande styrventil köldbärare 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 5) = Ingår i tillvalet utrustning för köldbärartemperaturer mellan 0 C och 15 C och utomhustemperaturer över 46 C och/eller tillvalet utrustning för köldbärartemperaturer mellan 0 C och 15 C och utomhustemperaturer mellan -15 C och -25 C 6) = Föreslagen tilläggsutrustning utan för aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 8

9 Funktion Aggregatflödesschema Driftfall/mellansäsong/kallt Driftfall/mellansäsong/kallt (reducerad mekanisk kylning med bara den ena kretsen i drift och ökad frikylning) inträffar då utetemperaturen sjunkit ytterligare några grader under den ingående köldbärartemperaturen men ännu inte nått den temperatur då frikylningsfunktionen klarar hela kylbehovet (se kapitel Tekniska data/allmänt för aktuell utetemperatur) SÄV KDF KD SÄV 3) 3) PIH 3) TT3 FKB PT PIH 3) TS PSH KK PT PSH BPL 5) P/B VB B PSL PIL 3) 3) SÄV PSL TS PIL 3) 3) KK VM1 SÄV VM1 5) VB BPL 5) VB 5) TCE M VB SG FT FT VB M VM2 TT1 EV PSD TT2 TCE SG VM2 VM2 VB 4) 4) VB 4) 4) P/KB 4) 4) P/KB 4) 4) Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje GK 2) GK 2) TI 6) PI 6) FS 1) SS 1) SIL VH2 TI 6) PI 6) AL 6) EXP 6) SÄV 6) HC 6) 6) KB UT KB IN AL = Avluftningsventil B = Booster BPL = Bypass-ledning EV = Förångare EXP = Expansionskärl FKB = Frikylningsbatteri FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar KK = Kompressor = Mätuttag P/B = Boosterpump P/KB = Köldbärarpump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt VH2 6) PSH = Högtrycksvakt PSL = Lågtrycksvakt PT = Högtrycksgivare SG = Synglas SIL = Smutsfilter (maskstorlek max. 1 mm) SS = Silsats SÄV = Säkerhetsventil TCE = Elektronisk expansionsventil TI = Termometer TS = Motorskydd (lindningstemperaturvakt) TT1 = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Utetemperaturgivare TT4 = Temperaturgivare frikylning VB = Backventil = Avstängningsventil VH2 = Avtappningsventil VM1 = Magnetventil vätskeinsprutning VM2 = Modulerande styrventil köldbärare 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 5) = Ingår i tillvalet utrustning för köldbärartemperaturer mellan 0 C och 15 C och utomhustemperaturer över 46 C och/eller tillvalet utrustning för köldbärartemperaturer mellan 0 C och 15 C och utomhustemperaturer mellan -15 C och -25 C 6) = Föreslagen tilläggsutrustning utan för aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 9

10 Funktion Aggregatflödesschema Driftfall/vinter Driftfall/vinter (enbart frikylning) inträffar då utetemperaturen sjunkit under den nivå då frikylningsfunktionen klarar hela kylbehovet (se kapitel Tekniska data/allmänt för aktuell utetemperatur) SÄV KDF KD SÄV 3) 3) PIH 3) TT3 FKB PT PIH 3) PSH TS KK PT PSH BPL 5) P/B VB B PSL PIL 3) 3) PSL SÄV TS PIL 3) 3) KK VM1 SÄV VM1 5) VB BPL 5) VB 5) TCE M VB SG FT FT VB M VM2 TT1 EV PSD TT2 TCE SG VM2 VM2 VB 4) 4) VB 4) 4) P/KB 4) 4) P/KB 4) 4) Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje GK 2) GK 2) TI 6) PI 6) FS 1) SS 1) SIL VH2 TI 6) PI 6) AL 6) EXP 6) SÄV 6) HC 6) 6) KB UT KB IN AL = Avluftningsventil B = Booster BPL = Bypass-ledning EV = Förångare EXP = Expansionskärl FKB = Frikylningsbatteri FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar KK = Kompressor = Mätuttag P/B = Boosterpump P/KB = Köldbärarpump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt VH2 6) PSH = Högtrycksvakt PSL = Lågtrycksvakt PT = Högtrycksgivare SG = Synglas SIL = Smutsfilter (maskstorlek max. 1 mm) SS = Silsats SÄV = Säkerhetsventil TCE = Elektronisk expansionsventil TI = Termometer TS = Motorskydd (lindningstemperaturvakt) TT1 = Temperaturgivare ingående köldbärare TT2 = Temperatur-/frysskyddsgivare utgående köldbärare TT3 = Utetemperaturgivare TT4 = Temperaturgivare frikylning VB = Backventil = Avstängningsventil VH2 = Avtappningsventil VM1 = Magnetventil vätskeinsprutning VM2 = Modulerande styrventil köldbärare 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 5) = Ingår i tillvalet utrustning för köldbärartemperaturer mellan 0 C och 15 C och utomhustemperaturer över 46 C och/eller tillvalet utrustning för köldbärartemperaturer mellan 0 C och 15 C och utomhustemperaturer mellan -15 C och -25 C 6) = Föreslagen tilläggsutrustning utan för aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 10

11 Utrustningsspecifikation med alternativ och tillval Ramverk och hölje Ramverk i polyestermålade varmgalvaniserade stålprofiler med paneler av epoximålad stålplåt. Ramverk och hölje/alternativ och tillval Ljuddämpande kompressorhuv som sänker ljudnivån med ca 2 db(a) [ej NR och SL]. Galler som förhindrar tillträde till utrymmet under kondensorn. Vibrationsdämpande gummifötter (bipackade). Vibrationsdämpande stålfjädrar (bipackade). Kylutrustning Förångare för kylning av vätskor (tubpannevärmeväxlare). Förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperatur-/frysskyddsgivare i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan in- och utgående köldbärarledningar. Förångaren skall vara isolerad med minimum 10 mm cellplastisolering. Semihermetiska skruvkompressorer. Kompressorernas utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, oljefilter, oljeavskiljare, oljenivåvakt, backventil, inbyggt motorskydd (lindningstemperaturvakt), utrustning för dellindningsstart (storlekar ), utrustning för Y/ D-start (storlekar ) samt startfördröjning. Kompressorerna skall avlasta vid högt kondenseringstryck. Kyleffektreglering skall ske genom steglös reglering mellan lägsta och högsta effektsteg med elektriskt styrd slidventil. Fabrikat Bitzer. Luftkyld kondensor med direktdrivna fläktar av axialtyp samt batterier utförda av kopparrör och aluminiumlameller. Fläktarna skall ha kapslingsklass IP54 och vara utrustade med inbyggda termiska motorskydd. Kondensorns utrustning skall inkludera kondenserings-/frikylningsreglering som möjliggör problemfri drift ner till -25 C utetemperatur. Interna köldmedieledningar med lågtrycksvakt och växelventilställ med dubbla säkerhetsventiler i sugledningarna, avstängningsventil, högtrycksvakt med manuell återställning och växelventilställ med dubbla säkerhetsventiler i hetgasledningarna, avstängningsventil, torkfilter, synglas med fuktindikering och elektronisk expansionsventil i vätskeledningarna, tryckmätningsuttag enligt tillverkarens standard samt utrustning för styrning av kondenseringstrycket på köldmediesidan inkl. erforderliga ventiler och ledningar. Sugledningarna skall vara isolerade med minimum 9 mm cellplastisolering. Driftfyllning med köldmedium HFC134a. Kylutrustning/alternativ och tillval EC-fläktar i stället för standardfläktar. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyesterhartsfärg [se kapitel Utrustningsalternativ, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver [se kapitel Utrustningsalternativ, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling ]. Avstängningsventil i sugledningarna. Skyddsgaller för kondensorbatterierna i peraluman. Utrustning för utgående köldbärartemperaturer C. Frikylningsutrustning Frikylningsbatterier placerade före respektive kondensorbatteri i luftriktningen. Styrventiler för styrning av frikylningsfunktionen inkl. erforderliga givare. Köldbärarutrustning Interna köldbärarledningar avslutade med flänsade anslutningar. Interna köldbärarledningar isolerade med minimum 9 mm cellplastisolering. Köldbärarutrustning/alternativ och tillval Pumppaket typ KB2LP med dubbla parallella (en i reserv) horisontellt torrlöpande köldbärarpumpar för normal tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera avstängningsventiler samt erforderliga extra interna köldbärarledningar isolerade med minimum 9 mm cellplastisolering. Pumppaket typ KB2HP med dubbla parallella (en i reserv) horisontellt torrlöpande köldbärarpumpar för hög tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera avstängningsventiler samt erforderliga extra interna köldbärarledningar isolerade med minimum 9 mm cellplastisolering. Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Flödesvakter ]. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer ]. 11

12 Längdbegränsare för gummikompensatorer (bipackade). PRI-P.FX/FC/T+/* Utrustningsspecifikation med alternativ och tillval Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackad). Smutsfiltrets maskstorlek skall vara max. 1 mm [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Silsatser ]. Blandningskärl [se vidare kapitel Tillval/detaljer, rubrik Blandningskärl]. Mikroprocessor Programmerbar mikroprocessor med svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3000 med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/ Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar. Alternativ mikroprocessor Programmerbar mikroprocessor med 7" pekskärm med användarvänligt och intuitivt gränssnitt och svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3000 Touch med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/ Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar. Mikroprocessor och alternativ mikroprocessor/alternativ och tillval Mikroprocessorpanel för separat montering (bipackad) [max. 200 m ledning]. Mikroprocessorpanel för separat montering (bipackad) [max. 500 m ledning]. Börvärdesjustering från extern analog signal (4 20 ma). Börvärdesval (dubbla börvärden) från extern kontakt. Kyleffektbegränsning från extern kontakt. Seriellt kort för BACnet (IP). Seriellt kort för BACnet (RS485). Seriellt kort för LonWorks (FFT-10A). Seriellt kort för Modbus (RS485). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar (skruv-/knivsäkringar) och startapparater för ingående apparater, manövertransformator, plintar för extern start/stopp, yttre förreglingar, potentialfritt summalarm och övriga in-/utsignaler. Intern elektrisk ledningsdragning. Elutrustning/alternativ och tillval Automatsäkringar/effektbrytare i stället för skruv-/knivsäkringar. Belysning i apparatskåpet. Dubbla kraftmatningar med automatisk omkoppling typ ATS. Dubbla kraftmatningar med motormanövrerad omkopplare (exklusive styrutrustning). Effektbrytare för kompressorerna. 12

13 Elvärme i apparatskåp och kompressorernas plintlådor. Energimätare för BMS-system. Faskompensering av kompressorerna. Kontrollerad snabbstart (exkl. UPS). Mjukstartsutrustning. Partmärkning. Plintar för extern driftindikering av kompressorer. Relä för start och stopp av köldbärarpump. Reläer för start och stopp av dubbla köldbärarpumpar. PRI-P.FX/FC/T+/* Utrustningsspecifikation med alternativ och tillval 13

14 Tekniska data/allmänt Aggregat med normal ljudnivå Effektdata Kyleffekt 1) kw Effektbehov 1) 2) kw 81,4 93, Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN125 DN125 DN125 DN125 DN150 DN150 Köldbäraranslutning ut DN125 DN125 DN125 DN125 DN150 DN150 Anslutningstyp Fläns Köldbärarflöde 1) l/s 16,83 18,61 21,58 24,03 26,42 31,03 Köldbärartryckfall exkl. frikylning (utetemperatur över 11 C 1) ) kpa 61,7 75,3 69,5 76,8 55,9 69,4 Köldbärartryckfall inkl. frikylning (utetemperatur under 11 C 1) ) kpa 143,9 175,7 161,7 178,2 130,3 144,2 Kompressordata Kompressor fabrikat och typ Bitzer semihermetisk/skruv Antal Oljetyp Esterolja Oljefyllning per kompressor l 15,0 15,0 15,0 15,0 22,0 22,0 Effektreglering aggregatet Steglös % Bryt-/larmtryck bar 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw Luftflöde m³/s 35,93 43,27 47,48 54,88 58,82 64,28 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 3) kg 42,5 45,0 54,0 59,5 64,0 70,5 Säkerhetsventil öppningstryck bar 22,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) 5) l Min. systemvolym 4) 6) l Antal pumpar Tillgängligt tryck KB2LP 1) 7) kpa Tillgängligt tryck KB2HP 1) 7) kpa Säkerhetsventil öppningstryck bar Frikylningsdata Batterityp Kopparrör med aluminiumlameller Antal batterier Utetemperatur då frikylningen startar 1) C Utetemperatur då 100 % frikylningseffekt uppnås 1) C -1,4-1,1-1,2-1,1-1,0-0,7 Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 8) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 14 FX/FC/T+ 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare 30 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC134a. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köldbärare 30 % etylenglykol. Komplettering med bufferttank erfordras om systemets totala volym understiger detta värde. 5) Gäller vid en temperaturskillnad på köldbäraren på max. 5 C och vid modulerande reglering. 6) Gäller vid en temperaturskillnad på köldbäraren överstigande 5 C eller vid stegreglering. 7) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 8) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud.

15 Tekniska data/allmänt Aggregat med normal ljudnivå Effektdata Kyleffekt 1) kw Effektbehov 1) 2) kw Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN150 DN150 DN150 DN150 DN150 DN200 Köldbäraranslutning ut DN150 DN150 DN150 DN150 DN150 DN200 Anslutningstyp Fläns Köldbärarflöde 1) l/s 33,33 34,86 37,75 41,39 44,28 47,5 Köldbärartryckfall exkl. frikylning (utetemperatur över 11 C 1) ) kpa 58,3 63,9 55,8 67,1 69,3 85,6 Köldbärartryckfall inkl. frikylning (utetemperatur under 11 C 1) ) kpa 137,2 150,3 158,3 161,2 190,6 226,2 Kompressordata Kompressor fabrikat och typ Bitzer semihermetisk/skruv Antal Oljetyp Esterolja Oljefyllning per kompressor l 19,0 19,0 19,0 24,5 30,0 30,0 Effektreglering aggregatet Steglös % Bryt-/larmtryck bar 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw Luftflöde m³/s 67,43 67,43 77,2 90,75 88,23 88,23 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 3) kg 72,5 87,5 90,0 95,0 99,5 110 Säkerhetsventil öppningstryck bar 22,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) 5) l Min. systemvolym 4) 6) l Antal pumpar Tillgängligt tryck KB2LP 1) 7) kpa Tillgängligt tryck KB2HP 1) 7) kpa Säkerhetsventil öppningstryck bar Frikylningsdata Batterityp Kopparrör med aluminiumlameller Antal batterier Utetemperatur då frikylningen startar 1) C Utetemperatur då 100 % frikylningseffekt uppnås 1) C -0,8-1,1-0,8-1,3-1,0-1,5 Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 8) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 15 FX/FC/T+ 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare 30 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC134a. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köldbärare 30 % etylenglykol. Komplettering med bufferttank erfordras om systemets totala volym understiger detta värde. 5) Gäller vid en temperaturskillnad på köldbäraren på max. 5 C och vid modulerande reglering. 6) Gäller vid en temperaturskillnad på köldbäraren överstigande 5 C eller vid stegreglering. 7) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 8) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud.

16 Tekniska data/allmänt Aggregat med normal ljudnivå Effektdata Kyleffekt 1) kw Effektbehov 1) 2) kw Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN200 DN200 DN200 DN150 DN150 Köldbäraranslutning ut DN200 DN200 DN200 DN200 DN200 Anslutningstyp Fläns Köldbärarflöde 1) l/s 50,86 54,83 59,39 66,39 70,78 Köldbärartryckfall exkl. frikylning (utetemperatur över 11 C 1) ) kpa 88,2 74,7 87,6 80,3 91,2 Köldbärartryckfall inkl. frikylning (utetemperatur under 11 C 1) ) kpa 207,6 213,3 185,0 170,0 231,8 Kompressordata Kompressor fabrikat och typ Bitzer semihermetisk/skruv Antal Oljetyp Esterolja Oljefyllning per kompressor l 30,0 30,0 30,0 30,0 32,0 Effektreglering aggregatet Steglös % Bryt-/larmtryck bar 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw Luftflöde m³/s 92,43 106,08 132,98 128,57 134,86 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 3) kg 122,0 145,0 147,5 155,0 165,0 Säkerhetsventil öppningstryck bar 22,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) 5) l Min. systemvolym 4) 6) l Antal pumpar Tillgängligt tryck KB2LP 1) 7) kpa Tillgängligt tryck KB2HP 1) 7) kpa Säkerhetsventil öppningstryck bar Frikylningsdata Batterityp Kopparrör med aluminiumlameller Antal batterier Utetemperatur då frikylningen startar 1) C Utetemperatur då 100 % frikylningseffekt uppnås 1) C -1,5-1,2-1,2-1,2-1,2 Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 8) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 16 FX/FC/T+ 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare 30 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC134a. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köldbärare 30 % etylenglykol. Komplettering med bufferttank erfordras om systemets totala volym understiger detta värde. 5) Gäller vid en temperaturskillnad på köldbäraren på max. 5 C och vid modulerande reglering. 6) Gäller vid en temperaturskillnad på köldbäraren överstigande 5 C eller vid stegreglering. 7) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 8) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud.

17 Tekniska data/allmänt Aggregat med låg ljudnivå Effektdata Kyleffekt 1) kw Effektbehov 1) 2) kw 80,3 92, Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN125 DN125 DN125 DN125 DN150 DN150 Köldbäraranslutning ut DN125 DN125 DN125 DN125 DN150 DN150 Anslutningstyp Fläns Köldbärarflöde 1) l/s 16,19 17,97 20,86 23,19 25,56 29,75 Köldbärartryckfall exkl. frikylning (utetemperatur över 11 C 1) ) kpa 57,1 70,3 64,9 71,5 52,3 63,8 Köldbärartryckfall inkl. frikylning (utetemperatur under 11 C 1) ) kpa 133,2 163,9 151,1 166,0 121,8 132,5 Kompressordata Kompressor fabrikat och typ Bitzer semihermetisk/skruv Antal Oljetyp Esterolja Oljefyllning per kompressor l 15,0 15,0 15,0 15,0 22,0 22,0 Effektreglering aggregatet Steglös % Bryt-/larmtryck bar 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 1,2 1,2 1,2 1,2 1,2 1,2 Luftflöde m³/s 27,63 32,46 36,33 41,23 45,09 48,31 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 3) kg 42,5 45,0 54,0 59,5 64,0 70,5 Säkerhetsventil öppningstryck bar 22,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) 5) l Min. systemvolym 4) 6) l Antal pumpar Tillgängligt tryck KB2LP 1) 7) kpa Tillgängligt tryck KB2HP 1) 7) kpa Säkerhetsventil öppningstryck bar Frikylningsdata Batterityp Kopparrör med aluminiumlameller Antal batterier Utetemperatur då frikylningen startar 1) C Utetemperatur då 100 % frikylningseffekt uppnås 1) C -2,8-2,5-2,6-2,6-2,5-2,3 Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 8) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 17 FX/FC/T+/NR 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare 30 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC134a. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köldbärare 30 % etylenglykol. Komplettering med bufferttank erfordras om systemets totala volym understiger detta värde. 5) Gäller vid en temperaturskillnad på köldbäraren på max. 5 C och vid modulerande reglering. 6) Gäller vid en temperaturskillnad på köldbäraren överstigande 5 C eller vid stegreglering. 7) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 8) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer.

18 Tekniska data/allmänt Aggregat med låg ljudnivå Effektdata Kyleffekt 1) kw Effektbehov 1) 2) kw Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN150 DN150 DN150 DN150 DN150 DN200 Köldbäraranslutning ut DN150 DN150 DN150 DN150 DN150 DN200 Anslutningstyp Fläns Köldbärarflöde 1) l/s 31,94 33,36 36,19 39,89 42,36 45,25 Köldbärartryckfall exkl. frikylning (utetemperatur över 11 C 1) ) kpa 53,6 58,3 51,3 62,4 63,4 77,7 Köldbärartryckfall inkl. frikylning (utetemperatur under 11 C 1) ) kpa 126,1 137,3 145,5 149,8 174,4 205,3 Kompressordata Kompressor fabrikat och typ Bitzer semihermetisk/skruv Antal Oljetyp Esterolja Oljefyllning per kompressor l 19,0 19,0 19,0 24,5 30,0 30,0 Effektreglering aggregatet Steglös % Bryt-/larmtryck bar 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 1,2 1,2 1,2 1,2 1,2 1,2 Luftflöde m³/s 51,02 51,02 58,17 69,06 66,47 66,47 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 3) kg 72,5 87,5 90,0 95,0 99,5 110 Säkerhetsventil öppningstryck bar 22,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) 5) l Min. systemvolym 4) 6) l Antal pumpar Tillgängligt tryck KB2LP 1) 7) kpa Tillgängligt tryck KB2HP 1) 7) kpa Säkerhetsventil öppningstryck bar Frikylningsdata Batterityp Kopparrör med aluminiumlameller Antal batterier Utetemperatur då frikylningen startar 1) C Utetemperatur då 100 % frikylningseffekt uppnås 1) C -2,4-2,7-2,4-2,7-2,5-3,1 Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 8) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 18 FX/FC/T+/NR 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare 30 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC134a. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köldbärare 30 % etylenglykol. Komplettering med bufferttank erfordras om systemets totala volym understiger detta värde. 5) Gäller vid en temperaturskillnad på köldbäraren på max. 5 C och vid modulerande reglering. 6) Gäller vid en temperaturskillnad på köldbäraren överstigande 5 C eller vid stegreglering. 7) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 8) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer.

19 Tekniska data/allmänt Aggregat med låg ljudnivå 19 FX/FC/T+/NR Effektdata Kyleffekt 1) kw Effektbehov 1) 2) kw Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN200 DN200 DN200 DN150 DN150 Köldbäraranslutning ut DN200 DN200 DN200 DN200 DN200 Anslutningstyp Fläns Köldbärarflöde 1) l/s 48,61 52,42 57,42 63,61 67,69 Köldbärartryckfall exkl. frikylning (utetemperatur över 11 C 1) ) kpa 80,6 68,2 81,9 73,7 83,5 Köldbärartryckfall inkl. frikylning (utetemperatur 1 under 11 C 1) ) kpa 189,6 194,9 172,9 156,0 212,2 Kompressordata Kompressor fabrikat och typ Bitzer semihermetisk/skruv Antal Oljetyp Esterolja Oljefyllning per kompressor l 30,0 30,0 30,0 30,0 32,0 Effektreglering aggregatet Steglös % Bryt-/larmtryck bar 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 1,2 1,2 1,2 1,2 1,2 Luftflöde m³/s 70,6 79,23 100,49 96,62 102,04 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 3) kg 122,0 145,0 147,5 155,0 165,0 Säkerhetsventil öppningstryck bar 22,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) 5) l Min. systemvolym 4) 6) l Antal pumpar Tillgängligt tryck KB2LP 1) 7) kpa Tillgängligt tryck KB2HP 1) 7) kpa Säkerhetsventil öppningstryck bar Frikylningsdata Batterityp Kopparrör med aluminiumlameller Antal batterier Utetemperatur då frikylningen startar 1) C Utetemperatur då 100 % frikylningseffekt uppnås 1) C -3,1-2,9-2,7-2,8-2,9 Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 8) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare 30 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC134a. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köldbärare 30 % etylenglykol. Komplettering med bufferttank erfordras om systemets totala volym understiger detta värde. 5) Gäller vid en temperaturskillnad på köldbäraren på max. 5 C och vid modulerande reglering. 6) Gäller vid en temperaturskillnad på köldbäraren överstigande 5 C eller vid stegreglering. 7) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 8) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer.

20 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) 20 FX/FC/T+/SL Effektdata Kyleffekt 1) kw Effektbehov 1) 2) kw 81,7 99, Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN125 DN125 DN125 DN125 DN150 DN150 Köldbäraranslutning ut DN125 DN125 DN125 DN125 DN150 DN150 Anslutningstyp Fläns Köldbärarflöde 1) l/s 16,69 18,64 21,39 23,89 26,08 Köldbärartryckfall exkl. frikylning (utetemperatur 31,36 över 11 C 1) ) kpa 60,7 75,5 68,2 75,9 54,5 70,9 Köldbärartryckfall inkl. frikylning (utetemperatur under 11 C 1) ) kpa 141,7 144,1 158,7 136,4 127,0 176,2 Kompressordata Kompressor fabrikat och typ Bitzer semihermetisk/skruv Antal Oljetyp Esterolja Oljefyllning per kompressor l 15,0 15,0 15,0 15,0 22,0 22,0 Effektreglering aggregatet Steglös % Bryt-/larmtryck bar 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 1,1 1,1 1,1 1,1 1,1 1,1 Luftflöde m³/s 30,1 33,68 38,26 41,46 46,3 55,35 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 3) kg 49,0 52, ,5 73,5 81,0 Säkerhetsventil öppningstryck bar 22,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) 5) l Min. systemvolym 4) 6) l Antal pumpar Tillgängligt tryck KB2LP 1) 7) kpa Tillgängligt tryck KB2HP 1) 7) kpa Säkerhetsventil öppningstryck bar Frikylningsdata Batterityp Kopparrör med aluminiumlameller Antal batterier Utetemperatur då frikylningen startar 1) C Utetemperatur då 100 % frikylningseffekt uppnås 1) C -2,0-1,9-1,9-2,0-1,9-2,1 Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 8) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare 30 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC134a. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köldbärare 30 % etylenglykol. Komplettering med bufferttank erfordras om systemets totala volym understiger detta värde. 5) Gäller vid en temperaturskillnad på köldbäraren på max. 5 C och vid modulerande reglering. 6) Gäller vid en temperaturskillnad på köldbäraren överstigande 5 C eller vid stegreglering. 7) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 8) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer.

21 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) Effektdata Kyleffekt 1) kw Effektbehov 1) 2) kw Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN150 DN150 DN150 DN150 DN150 DN200 Köldbäraranslutning ut DN150 DN150 DN150 DN150 DN150 DN200 Anslutningstyp Fläns Köldbärarflöde 1) l/s 33,00 35,72 37,47 39,75 44,22 47,36 Köldbärartryckfall exkl. frikylning (utetemperatur över 11 C 1) ) kpa 57,1 66,9 55,0 61,9 63,1 78,2 Köldbärartryckfall inkl. frikylning (utetemperatur under 11 C 1) ) kpa 134,4 137,8 142,9 160,8 169,7 200,8 Kompressordata Kompressor fabrikat och typ Bitzer semihermetisk/skruv Antal Oljetyp Esterolja Oljefyllning per kompressor l 19,0 19,0 19,0 24,5 30,0 30,0 Effektreglering aggregatet Steglös % Bryt-/larmtryck bar 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 1,1 1,1 1,1 1,1 1,1 1,1 Luftflöde m³/s 53,57 63,26 61,22 61,22 73,33 73,33 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 3) kg 83,5 100,5 103,5 109,5 114,5 126,5 Säkerhetsventil öppningstryck bar 22,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) 5) l Min. systemvolym 4) 6) l Antal pumpar Tillgängligt tryck KB2LP 1) 7) kpa Tillgängligt tryck KB2HP 1) 7) kpa Säkerhetsventil öppningstryck bar Frikylningsdata Batterityp Kopparrör med aluminiumlameller Antal batterier Utetemperatur då frikylningen startar 1) C Utetemperatur då 100 % frikylningseffekt uppnås 1) C -1,7-1,9-1,7-2,0-1,7-2,1 Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 8) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 21 FX/FC/T+/SL 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare 30 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC134a. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köldbärare 30 % etylenglykol. Komplettering med bufferttank erfordras om systemets totala volym understiger detta värde. 5) Gäller vid en temperaturskillnad på köldbäraren på max. 5 C och vid modulerande reglering. 6) Gäller vid en temperaturskillnad på köldbäraren överstigande 5 C eller vid stegreglering. 7) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 8) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer.

22 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) Effektdata Kyleffekt 1) kw Effektbehov 1) 2) kw Förångardata Förångartyp Tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN200 DN200 DN200 DN150 Köldbäraranslutning ut DN200 DN200 DN200 DN200 Anslutningstyp Fläns Köldbärarflöde 1) l/s 49,81 55,11 57,28 64,89 Köldbärartryckfall exkl. frikylning (utetemperatur över 11 C 1) ) kpa 84,6 75,5 81,5 76,7 Köldbärartryckfall inkl. frikylning (utetemperatur under 11 C 1) ) kpa 199,1 135,9 146,8 162,5 Kompressordata Kompressor fabrikat och typ Bitzer semihermetisk/skruv Antal Oljetyp Esterolja Oljefyllning per kompressor l 30,0 30,0 30,0 30,0 Effektreglering aggregatet Steglös % Bryt-/larmtryck bar 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 1,1 1,1 1,1 1,1 Luftflöde m³/s 73,33 88,76 88,76 94,13 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 3) kg 140,5 167,0 169,5 178,5 Säkerhetsventil öppningstryck bar 22,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 4) 5) l Min. systemvolym 4) 6) l Antal pumpar Tillgängligt tryck KB2LP 1) 7) kpa Tillgängligt tryck KB2HP 1) 7) kpa Säkerhetsventil öppningstryck bar Frikylningsdata Batterityp Kopparrör med aluminiumlameller Antal batterier Utetemperatur då frikylningen startar 1) C Utetemperatur då 100 % frikylningseffekt uppnås 1) C -2,5-1,8-2,0-2,6 Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 8) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 22 FX/FC/T+/SL 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare 30 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC134a. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köldbärare 30 % etylenglykol. Komplettering med bufferttank erfordras om systemets totala volym understiger detta värde. 5) Gäller vid en temperaturskillnad på köldbäraren på max. 5 C och vid modulerande reglering. 6) Gäller vid en temperaturskillnad på köldbäraren överstigande 5 C eller vid stegreglering. 7) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 8) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer.

23 Tekniska data/arbetsområden Flöden Min. l/s Köldbärare Max. l/s FX/FC/T+/* ,50 27,22 FX/FC/T+/* ,50 27,22 FX/FC/T+/* ,00 33,06 FX/FC/T+/* ,00 33,06 FX/FC/T+/*2202 8,89 41,94 FX/FC/T+/* ,11 46,94 FX/FC/T+/* ,39 50,28 FX/FC/T+/* ,39 50,28 FX/FC/T+/* ,61 54,44 FX/FC/T+/* ,61 54,44 FX/FC/T+/* ,61 56,11 FX/FC/T+/* ,61 58,33 FX/FC/T+/* ,61 58,33 FX/FC/T+/* ,06 74,72 FX/FC/T+/* ,06 74,72 FX/FC/T+/* ,28 100,83 FX/FC/T+/* ,28 100,83 23

24 Tekniska data/arbetsområden Temperaturer Utetemperatur ( C) Normalt arbetsområde/ aggregat med normal ljudnivå eller låg ljudnivå (NR) Köldbärartemperatur ( C) Utetemperatur ( C) Normalt arbetsområde/ aggregat med extra låg ljudnivå (SL) Köldbärartemperatur ( C) Aggregatet uppfyller inte kravet för extra låg ljudnivå (SL) inom detta temperaturområde 24

25 Tekniska data/arbetsområden Kvalitet på vätskor i system för kylning, frikylning, återvinning och uppvärmning Rad Benämning Symbol Gränsvärden 1 Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 150 ppm 4 Järnjoner Fe 3+ < 0,5 ppm 5 Manganjoner Mn 2+ <0,05 ppm 6 Koldioxid CO 2 < 10 ppm 7 Vätesulfid H 2 S < 50 ppb 8 Syre O 2 < 0,1 ppm 9 Klor Cl 2 < 0,5 ppm 10 Ammoniak NH 3 < 0,5 ppm 11 Förhållande mellan karbonater och sulfater HCO - 3 / SO 2-4 > 1 Noteringar: Rad 1 Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 100 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan 0,2 och 0,3 ppm. Rad 10 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad 11 Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. OBS! Angivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas. 25

26 Tekniska data/arbetsområden Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling Beroende på i vilken miljö ett aggregat är placerat, är dess batteri/-er utsatta för korrosion. I rena miljöer är korrosionen obetydlig och några särskilda åtgärder behöver inte vidtas. I miljöer med aggressiva substanser i luften måste det emellertid hänsyn tas till luftens sammansättning, vid val av material i batterierna och typ av ytbehandling. Det finns ett antal olika material och ytbehandlingar att välja på. I nedanstående tabell finns ett antal riktlinjer för val av batterier i olika miljöer. Notera dock att tabellen endast är avsedd som allmän vägledning. Varje enskilt fall måste bedömas utifrån sina egna förutsättningar, t.ex. koncentration av aggressiva substanser, avstånd från utsläppskällan, förhärskande vindriktning etc. Dessutom måste hänsyn tas till årlig drifttid. Ett aggregat som arbetar 24 timmar om dygnet, 7 dagar i veckan hela året, t.ex. ett frikylningsaggregat, är betydligt mer utsatt än ett aggregat som bara är i drift ett fåtal timmar på sommaren. OBS! Dessa riktlinjer är generella. Alla alternativa material och ytbehandlingar är inte tillgängliga för alla aggregattyper. för information om tillgängliga alternativ för aktuellt aggregat. Miljö Aggressiva substanser Noteringar och övrigt Obehandlade mikrokanalbatterier Mikrokanalbatterier med elektrolytisk epoxipolymerbeläggning Typ av batteri och lämplighet Kopparrör med aluminiumlameller Kopparrör med aluminiumlameller belagda med polyesterhartsfärg Kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver Stadsmiljö, som inte faller under något av nedanstående miljöalternativ CO x Ja Ja Ja Ja Ja Ja Lantlig miljö, som inte faller under något av nedanstående miljöalternativ Ja Ja Ja Ja Ja Ja Kopparrör med kopparlameller Marin miljö en bit från till några mil innanför kustlinjen Klorider Lägre koncentrationer till låga beroende på avståndet från kustlinjen och förhärskande vindriktning Nej Ja Ja/Nej 1) 2) Ja Ja Ja Marin miljö nära havet där det inte blåser saltvatten på utrustningen Klorider Höga koncentrationer Nej Ja Nej Nej Ja Nej Hård marin miljö vid kusten där det blåser saltvatten på utrustningen, på fartyg och på oljeplattformar Klorider Mycket höga koncentrationer Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej Jordbruk SO x, NO x Gödningsmedel, organiska beståndsdelar Nej Ja Ja/Nej 1) 2) Ja Ja Ja Tung industri, t.ex. järn- och stålindustri Svavel, SO x, NO x Sot Nej Nej Nej Nej Livsmedelsproduktion Fett, fukt Nej Ja Ja/Nej 1) 2) 3) 4) Nej Ja/Nej 1) 2) Ja Ja Ja Avfallshantering Ammoniak Partiklar, organiska substanser Nej Ja Ja/Nej 1) 2) Ja Ja Ja I närheten av avloppsreningsanläggning Svavelföreningar, ammoniak Organiska substanser Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej PRISRELATION 5) VIKTRELATION 5) KÖLDMEDIEFYLLNING 5) ) Beroende på koncentrationen av aggressiva substanser. 2) Värmeöverföringen försämras efter hand som aluminiumflänsarna korroderas. Så småningom kan byte av batteri erfordras. 3) Rören kan skadas efter hand, med risk för läckage. 4) Batteriet bör underhållsbehandlas med jämna mellanrum. 5) Lägre siffra betyder lägre kostnad/vikt/fyllning. För exakta uppgifter kontakta vår kundtjänst. 26

27 Tekniska data/arbetsområden Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling BESKRIVNING AV BATTERIER Mikrokanalbatterier Mikrokanalbatterier belagda med elektrolytisk epoxipolymerbeläggning Batterier utförda av kopparrör med aluminiumlameller Batterier utförda av kopparrör med aluminiumlameller belagda med polyesterhartsfärg Batterier utförda av kopparrör med aluminiumlameller belagda med polyuretanfärg Batterier utförda av kopparrör med kopparlameller Dessa batterier, som är utförda helt i aluminium, har en rad fördelar jämfört med traditionella batterier utförda av kopparrör med aluminiumlameller: bättre värmeöverföring, lägre köldmediefyllning och lägre vikt. Bör väljas i första hand i rena miljöer. Lika ovan men belagda med epoxipolymerbeläggning som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. Traditionella batterier för användning i rena miljöer. Lika traditionella batterier ovan, men med lamellerna belagda med polyesterhartsfärg, som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. Lika traditionella batterier ovan, men med lamellerna belagda med polyuretanfärg med metallisk emulsion fin guard silver, som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. För maximal hållbarhet i aggressiva miljöer bör dessa batterier underhållsbehandlas med jämna mellanrum. Dessa batterier är betydligt tyngre än övriga batterityper. Hänsyn till viktökningen och den förändrade viktfördelningen i aggregatet måste tas vid val av denna batterityp. 27

28 Tekniska data/el Aggregat med normal ljudnivå FX/FC/T Eldata 1) Konfiguration Anslutningsspänning V 400/3+PE/50 Märkeffekt kw FX/FC/T FX/FC/T /KB2*P Märkström A FX/FC/T FX/FC/T /KB2*P Startström A FX/FC/T FX/FC/T /KB2*P Max. kabelarea (Cu) mm² FX/FC/T x 185 FX/FC/T /KB2*P Rek. avsäkring A(t) FX/FC/T FX/FC/T /KB2*P FX/FC/T Eldata 1) Konfiguration Anslutningsspänning V 400/3+PE/50 Märkeffekt kw FX/FC/T FX/FC/T /KB2*P Märkström A FX/FC/T FX/FC/T /KB2*P Startström A FX/FC/T FX/FC/T /KB2*P Max. kabelarea (Cu) mm² FX/FC/T x x 300 FX/FC/T /KB2*P Rek. avsäkring A(t) FX/FC/T FX/FC/T /KB2*P FX/FC/T Eldata 1) Konfiguration Anslutningsspänning V 400/3+PE/50 Märkeffekt kw FX/FC/T FX/FC/T /KB2*P Märkström A FX/FC/T FX/FC/T /KB2*P Startström A FX/FC/T FX/FC/T /KB2*P Max. kabelarea (Cu) mm² FX/FC/T x x 185 FX/FC/T /KB2*P Rek. avsäkring A(t) FX/FC/T FX/FC/T /KB2*P 1) Se även elscheman för aktuellt aggregat. 28

29 Tekniska data/el Aggregat med låg ljudnivå FX/FC/T+/NR Eldata 1) Konfiguration Anslutningsspänning V 400/3+PE/50 Märkeffekt kw FX/FC/T+/NR FX/FC/T+/NR /KB2*P Märkström A FX/FC/T+/NR FX/FC/T+/NR /KB2*P Startström A FX/FC/T+/NR FX/FC/T+/NR /KB2*P Max. kabelarea (Cu) mm² FX/FC/T+/NR x 185 FX/FC/T+/NR /KB2*P Rek. avsäkring A(t) FX/FC/T+/NR FX/FC/T+/NR /KB2*P FX/FC/T+/NR Eldata 1) Konfiguration Anslutningsspänning V 400/3+PE/50 Märkeffekt kw FX/FC/T+/NR FX/FC/T+/NR /KB2*P Märkström A FX/FC/T+/NR FX/FC/T+/NR /KB2*P Startström A FX/FC/T+/NR FX/FC/T+/NR /KB2*P Max. kabelarea (Cu) mm² FX/FC/T+/NR x x 300 FX/FC/T+/NR /KB2*P Rek. avsäkring A(t) FX/FC/T+/NR FX/FC/T+/NR /KB2*P FX/FC/T+/NR Eldata 1) Konfiguration Anslutningsspänning V 400/3+PE/50 Märkeffekt kw FX/FC/T+/NR FX/FC/T+/NR /KB2*P Märkström A FX/FC/T+/NR FX/FC/T+/NR /KB2*P Startström A FX/FC/T+/NR FX/FC/T+/NR /KB2*P Max. kabelarea (Cu) mm² FX/FC/T+/NR x x 185 FX/FC/T+/NR /KB2*P Rek. avsäkring A(t) FX/FC/T+/NR FX/FC/T+/NR /KB2*P 1) Se även elscheman för aktuellt aggregat. 29

30 Tekniska data/el Aggregat med extra låg ljudnivå (SL) FX/FC/T+/SL Eldata 1) Konfiguration Anslutningsspänning V 400/3+PE/50 Märkeffekt kw FX/FC/T+/SL FX/FC/T+/SL /KB2*P Märkström A FX/FC/T+/SL FX/FC/T+/SL /KB2*P Startström A FX/FC/T+/SL FX/FC/T+/SL /KB2*P Max. kabelarea (Cu) mm² FX/FC/T+/SL x 185 FX/FC/T+/SL /KB2*P Rek. avsäkring A(t) FX/FC/T+/SL FX/FC/T+/SL /KB2*P FX/FC/T+/SL Eldata 1) Konfiguration Anslutningsspänning V 400/3+PE/50 Märkeffekt kw FX/FC/T+/SL FX/FC/T+/SL /KB2*P Märkström A FX/FC/T+/SL FX/FC/T+/SL /KB2*P Startström A FX/FC/T+/SL FX/FC/T+/SL /KB2*P Max. kabelarea (Cu) mm² FX/FC/T+/SL x x 300 FX/FC/T+/SL /KB2*P Rek. avsäkring A(t) FX/FC/T+/SL FX/FC/T+/SL /KB2*P FX/FC/T+/SL Eldata 1) Konfiguration Anslutningsspänning V 400/3+PE/50 Märkeffekt kw FX/FC/T+/SL FX/FC/T+/SL /KB2*P Märkström A FX/FC/T+/SL FX/FC/T+/SL /KB2*P Startström A FX/FC/T+/SL FX/FC/T+/SL /KB2*P Max. kabelarea (Cu) mm² FX/FC/T+/SL x x 185 FX/FC/T+/SL /KB2*P Rek. avsäkring A(t) FX/FC/T+/SL FX/FC/T+/SL /KB2*P 1) Se även elscheman för aktuellt aggregat. 30

31 Tekniska data/ljud Aggregat med normal ljudnivå Ljudeffektnivåer Ljudeffektnivå db Oktavband (Hz) Totalt db(a) FX/FC/T FX/FC/T FX/FC/T FX/FC/T FX/FC/T FX/FC/T FX/FC/T Noteringar: Aggregaten är testade enligt ISO3744. Angivna data gäller vid köldbärartemperatur in/ut 15/10 C och ingående lufttemperatur till kondensorn 35 C. Ljudtrycksnivåer Ljudtrycksnivå db Oktavband (Hz) Totalt db(a) FX/FC/T FX/FC/T FX/FC/T FX/FC/T FX/FC/T FX/FC/T FX/FC/T FX/FC/T Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 15/10 C och ingående lufttemperatur till kondensorn 30 C. 31

32 Tekniska data/ljud Aggregat med låg ljudnivå (NR) Ljudeffektnivåer Ljudeffektnivå db Oktavband (Hz) Totalt db(a) FX/FC/T+/NR FX/FC/T+/NR FX/FC/T+/NR FX/FC/T+/NR FX/FC/T+/NR Noteringar: Aggregaten är testade enligt ISO3744. Angivna data gäller vid köldbärartemperatur in/ut 15/10 C och ingående lufttemperatur till kondensorn 30 C. Ljudtrycksnivåer Ljudtrycksnivå db Oktavband (Hz) Totalt db(a) FX/FC/T+/NR FX/FC/T+/NR FX/FC/T+/NR FX/FC/T+/NR FX/FC/T+/NR FX/FC/T+/NR Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 15/10 C och ingående lufttemperatur till kondensorn 30 C. 32

33 Tekniska data/ljud Aggregat med extra låg ljudnivå (SL) Ljudeffektnivåer Ljudeffektnivå db Oktavband (Hz) Totalt db(a) FX/FC/T+/SL FX/FC/T+/SL FX/FC/T+/SL FX/FC/T+/SL FX/FC/T+/SL FX/FC/T+/SL Noteringar: Aggregaten är testade enligt ISO3744. Angivna data gäller vid köldbärartemperatur in/ut 15/10 C och ingående lufttemperatur till kondensorn 30 C. Ljudtrycksnivåer Ljudtrycksnivå db Oktavband (Hz) Totalt db(a) FX/FC/T+/SL FX/FC/T+/SL FX/FC/T+/SL FX/FC/T+/SL FX/FC/T+/SL FX/FC/T+/SL FX/FC/T+/SL Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 15/10 C och ingående lufttemperatur till kondensorn 30 C. 33

34 Tekniska data/mått och vikter Aggregat med normal ljudnivå FX/FC/T+ Konfiguration Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FX/FC/T FX/FC/T /KB2*P FX/FC/T+ Konfiguration Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FX/FC/T FX/FC/T /KB2*P FX/FC/T+ Konfiguration Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FX/FC/T FX/FC/T /KB2*P ) Erforderligt utrymme för service Alla mått i mm 1) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 2008:1 samt Svensk Standard SS

35 Tekniska data/mått och vikter Aggregat med låg ljudnivå FX/FC/T+/NR Konfiguration Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FX/FC/T+/NR FX/FC/T+/NR /KB2*P FX/FC/T+/NR Konfiguration Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FX/FC/T+/NR FX/FC/T+/NR /KB2*P FX/FC/T+/NR Konfiguration Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FX/FC/T+/NR FX/FC/T+/NR /KB2*P ) Erforderligt utrymme för service Alla mått i mm 1) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 2008:1 samt Svensk Standard SS

36 Tekniska data/mått och vikter Aggregat med extra låg ljudnivå (SL) FX/FC/T+/SL Konfiguration Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FX/FC/T+/SL FX/FC/T+/SL /KB2*P FX/FC/T+/SL Konfiguration Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FX/FC/T+/SL FX/FC/T+/SL /KB2*P FX/FC/T+/SL Konfiguration Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FX/FC/T+/SL FX/FC/T+/SL /KB2*P ) Erforderligt utrymme för service Alla mått i mm 1) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 2008:1 samt Svensk Standard SS

37 Alternativ och tillval Ramverk och hölje Benämning/beskrivning Ljuddämpande kompressorhuv som sänker ljudnivån med ca 2 db(a) För aggregat typ/storlek Noteringar Aggregat med normal ljudnivå Galler som förhindrar tillträde till utrymmet under kondensorn [rekommenderat tillval] Alla Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval] Alla Vibrationsdämpande stålfjädrar (bipackade) Alla Kylutrustning EC-fläktar i stället för standardfläktar Benämning/beskrivning För aggregat typ/storlek Noteringar Alla Fortsättning nästa sida 37

38 Alternativ och tillval Kylutrustning Benämning/beskrivning Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyesterhartsfärg För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling. Avstängningsventil i sugledningarna Alla Skyddsgaller för kondensorbatterierna i peraluman Alla Utrustning för utgående köldbärartemperaturer C Alla 38

39 Alternativ och tillval Köldbärarutrustning Benämning/beskrivning Pumppaket typ KB2LP med dubbla parallella (en i reserv) horisontellt torrlöpande köldbärarpumpar för normal tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera avstängningsventiler samt erforderliga extra interna köldbärarledningar isolerade med minimum 9 mm cellplastisolering För aggregat typ/storlek Noteringar Alla Pumppaket typ KB2HP med dubbla parallella (en i reserv) horisontellt torrlöpande köldbärarpumpar för hög tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera avstängningsventiler samt erforderliga extra interna köldbärarledningar isolerade med minimum 9 mm cellplastisolering Alla Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] Alla Se vidare kapitel Tillval/detaljer, rubrik Flödesvakter. Gummikompensatorer med flänsar i vikromerat stål (bipackade) [rekommenderat tillval] Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Fortsättning nästa sida 39

40 Alternativ och tillval Köldbärarutrustning Benämning/beskrivning Gummikompensatorer med flänsar i syrafast rostfritt stål 316 L (bipackade) För aggregat typ/storlek Noteringar Alla. Längdbegränsare för flänsade gummikompensatorer (bipackade) Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Vacuumstödring för flänsade gummikompensatorer (bipackade) Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackad). Smutsfiltrets maskstorlek skall vara max. 1 mm [obligatorisk säkerhetsutrustning] Alla Se vidare kapitel Tillval/detaljer, rubrik Silsatser. Blandningskärl Alla Se vidare kapitel Tillval/detaljer, rubrik Blandningskärl. 40

41 Alternativ och tillval Mikroprocessor Benämning/beskrivning 7-tums pekskärm med intuitivt och användarvänligt gränssnitt För aggregat typ/storlek Noteringar Alla Mikroprocessorpanel för separat montering (max. 200 m ledning) (bipackad) Alla Mikroprocessorpanel för separat montering (max. 500 m ledning) (bipackad) Alla Börvärdesjustering från extern analog signal (4 20 ma) Alla Börvärdesval (dubbla börvärden) från extern kontakt Alla Kyleffektbegränsning från extern kontakt. Alla Seriellt kort för BACnet (IP) Alla Seriellt kort för BACnet (RS485) Alla Seriellt kort för LonWorks (FTT-10A) Alla Seriellt kort för Modbus (RS485) Alla 41

42 Alternativ och tillval Elutrustning Benämning/beskrivning Automatsäkringar/effektbrytare [i stället för skruv-/knivsäkringar] För aggregat typ/storlek Noteringar Alla Belysning i apparatskåpet Alla Dubbla kraftmatningar med automatisk omkoppling typ ATS Alla Dubbla kraftmatningar med motormanövrerad omkopplare (exklusive styrutrustning) Alla Effektbrytare för kompressorerna Alla Elvärme i apparatskåp och kompressorernas plintlådor Alla Energimätare för BMS-system Alla Faskompensering av kompressorerna Alla Kontrollerad snabbstart (exkl. UPS) Alla Fortsättning nästa sida 42

43 Alternativ och tillval Elutrustning Benämning/beskrivning För aggregat typ/storlek Noteringar Mjukstartsutrustning Alla Partmärkning Alla Plintar för extern driftindikering av kompressorerna Alla Relä för start och stopp av köldbärarpump Alla Reläer för start och stopp av dubbla köldbärarpumpar Alla 43

44 Alternativ och tillval/detaljer Blandningskärl Anslutning till köldmedie-, kylmedel- eller värmesystemet Tömningsanslutning VH VB VH P/P VH P/P = Påfyllningspump VB = Backventil VH = Stängventil Anslutning DN20 Volym l 60 Driftvikt kg 75 För information om frostskyddsvätska i köldbäraren/kylmedlet/värmebäraren, se separat Produktinformation för blandningskärlet. Flödesvakter För ytterligare information se separat Produktinformation. Typ SF-1K 44

45 Alternativ och tillval/detaljer Gummikompensatorer Längdbegränsare (tillval) Vacuumstödring (tillval) Gummikompensator Vacuumstödring (tillval) Längdbegränsare (tillval) Aggregat typ Antal Typ Anslutningsdimension Rek. antal Typ Rek. antal Typ FX/FC/T+/ TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FX/FC/T+/SL TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 FX/FC/T+/* TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FX/FC/T+/* TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FX/FC/T+/* TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FX/FC/T+/ TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FX/FC/T+/SL TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FX/FC/T+/ TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FX/FC/T+/SL TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FX/FC/T+/* TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FX/FC/T+/* TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FX/FC/T+/* TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FX/FC/T+/* TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FX/FC/T+/* TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FX/FC/T+/* TEF DN200 2 x 1 12-VAC x 3 12-TFLBG FX/FC/T+/* TEF DN200 2 x 1 12-VAC x 3 12-TFLBG FX/FC/T+/* TEF DN200 2 x 1 12-VAC x 3 12-TFLBG FX/FC/T+/* TEF DN200 2 x 1 12-VAC x 3 12-TFLBG FX/FC/T+/ TEF DN200 2 x 1 12-VAC x 3 12-TFLBG FX/FC/T+/SL TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FX/FC/T+/* TEF DN200 2 x 1 12-VAC x 3 12-TFLBG För vibrationsdämpning i in- och utgående köldbärarledningar. För ytterligare information se separat Produktinformation för gummikompensatorerna. 45

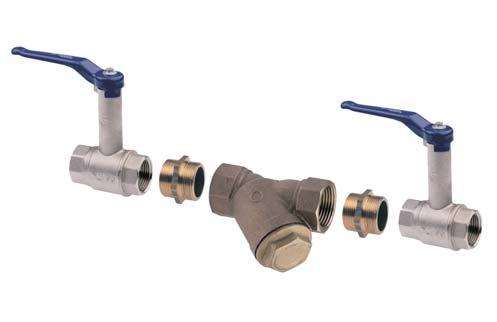

46 Alternativ och tillval/detaljer Silsatser Aggregat typ Silsats typ 1) dimension Anslutnings- Kv-värden m³/h Filter Ventiler 2) FX/FC/T+/*1502 SS125/V DN FX/FC/T+/*1702 SS125/V DN FX/FC/T+/*1902 SS125/V DN FX/FC/T+/*2002 SS125/V DN FX/FC/T+/*2202 SS150/V DN FX/FC/T+/*2602 SS150/V DN FX/FC/T+/*2702 SS150/V DN FX/FC/T+/*3002 SS150/V DN FX/FC/T+/*3202 SS150/V DN FX/FC/T+/*3402 SS200/V DN FX/FC/T+/*3602 SS200/V DN FX/FC/T+/*3902 SS200/V DN FX/FC/T+/*4202 SS200/V DN FX/FC/T+/*4502 SS200/V DN FX/FC/T+/*4802 SS200/V DN FX/FC/T+/*5402 SS200/V DN FX/FC/T+/*6002 SS200/V DN ) Erfordras för att skydda förångaren mot skador p.g.a.spånor och eventuellt andra föremål i köldbärarsystemet. Se även separat Produktionformation för silsatser. 2) Per ventil. 46

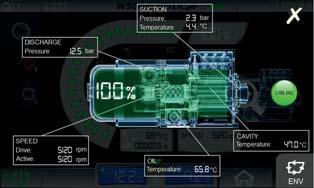

47 Alternativ och tillval/detaljer Mikroprocessor W3000 TOUCH Användarvänligt och intuitivt gränssnitt med svensk displaytext Startsida Exempelbilder 47
