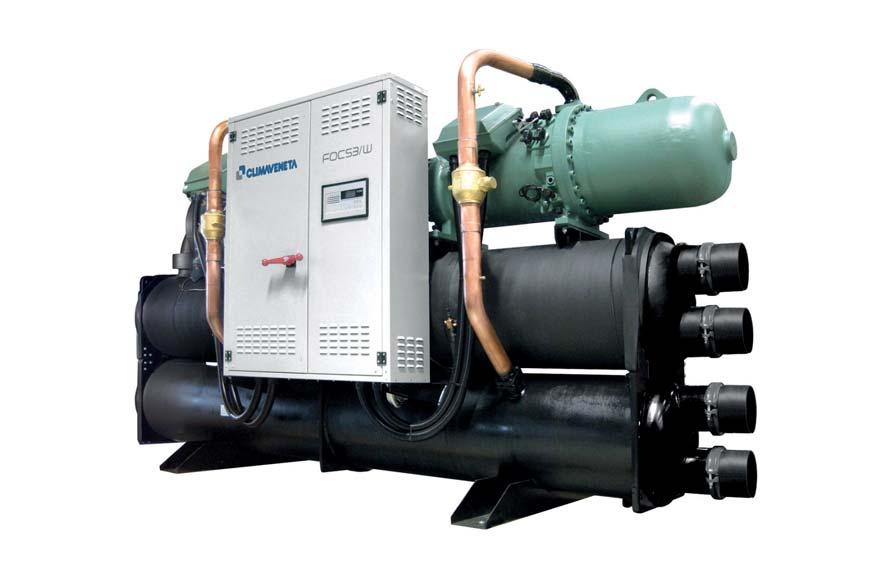

1 AQS/Climaveneta FOCS3/W storlekar kw Vätskekylt vätskekylaggregat Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Fördelar...3 Funktion...4 Utrustningsspecifikation med alternativ och tillval...7 Tekniska data/allmänt...10 Tekniska data/arbetsområden...13 Tekniska data/el...16 Tekniska data/kyleffektfaktorer...18 Tekniska data/ljud...19 Tekniska data/mått och vikter...20 Alternativ och tillval...21 Alternativ och tillval/detaljer...28 Beskrivningstext...38 Beteckningsnyckel FOCS3/W0551 FOCS3/W = Vätskekylt vätskekylaggregat 0551 = Storleksbeteckning ( ) 2

3 Fördelar Fördel Innebär Euroventcertifiering Effektdata är certifierade av Eurovent, vilket innebär att man kan lita på att aggregatet levererar utlovad effekt. Högsta effektivitet i varje driftfall Innovativ design av värmeväxlarna Flödande förångare, optimerade kompressorer vid låga kompressionsförhållanden, specialdesignade kondensorer och ett innovativt system för oljeåtervinning ger högsta effektivitet både vid fullast och dellast. Den innovativa designen av den flödande förångaren och tubpannekondensorn, konstruerade och tillverkade av Climaveneta, maximerar kyleffekten och optimerar kompressorernas drift tack vare den höga värmeväxlingskoefficienterna. Köldmedienivån i förångaren styrs av en elektronisk expansionsventil, som hanteras av Climavenetas egenutvecklade styrlogik. BLACK BOX BLACK BOX är ett inbyggt drift- och felanalysminne, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Extra ljuddämpning (tillval) Ljudnivån kan sänkas ytterligare med ljuddämpning. Det finns tre nivåer: kompressorljuddämpning som dämpar ljudnivån med ca 6 db(a), ljuddämpande kompressorhuv, som sänker ljudnivån med 14 db(a) och extra ljuddämpande kompressorhuv, som sänker ljudnivån med 18 db(a). Se vidare kapitel Alternativ och tillval. Köldbärarpumpstyrning för variabelt köldbärarflöde (tillval) Mikroprocessor W3000 compact Möjliggör användning av köldbärarpump med variabelt varvtal (EC-pump), vilket gör anläggningen ännu mer energieffektiv. Se vidare kapitel Tillval/detaljer, rubriker Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF (0 10 V) och Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF.D (0 10 V). Styrenhet DP3 Styrenhet PL3 M Många tillval Gör det möjligt att skräddarsy aggregatet efter den enskilda anläggningens behov. Se vidare kapitel Alternativ och tillval. 3

4 Funktion Funktionsbeskrivning AQS/Climaveneta FOCS3/W är ett vätskekylt vätskekylaggregat. Aggregatet består av ett eller flera köldmediesystem för mekanisk kylning samt el- och styrutrustning. Köldmediesystemets/-ens huvudkomponenter är: förångare för kylning av vätska, kompressor, vätskekyld kondensor, expansionsventil och köldmedium HFC134a. Köldmediet cirkuleras i respektive köldmediesystem av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från köldbäraren 1) och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till kylmedlet 1). Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. 1) Vatten eller vatten blandat med frysskyddsvätska. Systemflödesschema Kylmedelkylare Kylmedelledningar Cirkulationspump Kylobjekt Kylobjekt Kylobjekt Köldbärarledningar Vätskekylaggregat Bufferttank Cirkulationspump 4

5 Funktion Aggregatflödesschema FOCS3/W TI PI HC1 KM UT GK 2) SS 2) GK 2) SIL VH2 VH2 TI PI AL VB VB P/KM P/KM EXP SÄV TI M VM1 KM IN SÄV SÄV VXV KD VM1 FT PTH PSH VB KK SG OV EJ SG M TCE Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje PSL SG SÄV SÄV OV VXV EV TT1 PSD TT2 GK 2) GK 2) TI PI FS 1) HC1 KB UT SS 1) VH2 SIL TI PI AL VB P/KB EXP SÄV KB IN VH2 VB P/KB AL = Avluftningsventil EJ = Ejektor EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KK = Kompressor KM IN = Kylmedel in KM UT = Kylmedel ut OV = Oljeventil P/KB = Köldbärarpump P/KM = Kylmedelpump PI = Tryckmätare PSD = Differenstrycksvakt PSH = Högtrycksvakt PSL = Lågtrycksvakt PTH = Högtrycksgivare SG = Synglas SIL = Smutsfilter (maskstorlek max. 1 mm) SS = Silsats SÄV = Säkerhetsventil TCE = Elektronisk expansionsventil TI = Termometer TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare VB = Backventil = Avstängningsventil VH2 = Avtappningsventil VM1 = Magnetventil VM2 = 3-vägs KM-styrventil för kondenseringsreglering VXV = Växelventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 5

6 Funktion Aggregatflödesschema FOCS3/W TI PI HC1 KM UT GK 2) SS 2) GK 2) SIL VH2 VH2 TI PI AL VB VB P/KM P/KM EXP SÄV TI M VM1 KM IN SÄV SÄV SÄV SÄV VXV VXV KD PTH VM1 SG PTH VM1 SG FT FT PSH VB KK PSL OV EJ PSH VB KK OV EJ SG M TCE SG M TCE Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje PSL SG SG SÄV SÄV OV OV VXV SÄV SÄV VXV EV TT1 PSD TT2 GK 2) GK 2) TI PI FS 1) HC1 KB UT SS 1) VH2 SIL TI PI AL VB P/KB EXP SÄV KB IN VH2 VB P/KB AL = Avluftningsventil EJ = Ejektor EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KK = Kompressor KM IN = Kylmedel in KM UT = Kylmedel ut OV = Oljeventil P/KB = Köldbärarpump P/KM = Kylmedelpump PI = Tryckmätare PSD = Differenstrycksvakt PSH = Högtrycksvakt PSL = Lågtrycksvakt PTH = Högtrycksgivare SG = Synglas SIL = Smutsfilter (maskstorlek max. 1 mm) SS = Silsats SÄV = Säkerhetsventil TCE = Elektronisk expansionsventil TI = Termometer TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare VB = Backventil = Avstängningsventil VH2 = Avtappningsventil VM1 = Magnetventil VM2 = 3-vägs KM-styrventil för kondenseringsreglering VXV = Växelventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 6

7 Utrustningsspecifikation med alternativ och tillval Ramverk och hölje Ramverk av polyesterlackerade galvaniserade stål-profiler. Ramverk och hölje/alternativ och tillval Kompressorljuddämpning som dämpar ljudnivån med ca 6 db(a). Ljuddämpande kompressorhuv med paneler i Peraluman (aluminiumlegering) och invändigt ljudisolerad med 30 mm polyesterfiber, som reducerar ljudnivån med 14 db(a). Extra ljuddämpande kompressorhuv med paneler i Peraluman (aluminiumlegering) och invändigt ljudisolerad med 50 mm (5 lager) polyuretan, som reducerar ljudnivån med 18 db(a). Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval]. Kylutrustning Flödande tubpanneförångare för kylning av vätskor. Förångarens utrustning skall inkludera växelventilställ med dubbla säkerhetsventiler, temperaturgivare i ingående köldbärarledning, temperaturgivare och frysskydd i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan förångarens in- och utgående köldbärarledningar. Tryckklass PN10. Isolerad med 9 mm cellplast. Semihermetisk/-a skruvkompressor/-er. Kompressorns/-ernas utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, två anslutningar för oljeåterföring från förångaren och kondensorn, oljefilter, oljeavskiljare, oljenivåvakt, backventil, inbyggt motorskydd (lindningstemperaturvakt), utrustning för dellindningsstart (storlekar ), utrustning för Y/D-start (storlekar ) samt startfördröjning. Kompressorn/-erna skall avlasta vid högt kondenseringstryck. Kyleffektreglering skall ske genom steglös reglering mellan lägsta och högsta effektsteg med elektriskt styrd slidventil. Fabrikat Bitzer. Utrustning för optimering av kompressorns oljenivå genom kontinuerlig ejektordriven oljeåterföring från förångaren och kondensorn. Vätskekyld kondensor (tubpannevärmeväxlare). Kondensorns utrustning skall inkludera växelventil-ställ med dubbla säkerhetsventiler. Kondensorn skall vara rensbar och ha tryckklass PN10. Intern/-a köldmedieledning/-ar med lågtrycksgivare i sugledningen/-arna, backventil, avstängningsventil och högtrycksvakt med manuell återställning i hetgasledningen/-arna, avstängningsventil, tork-filter med utbytbar insats, synglas med fuktindikering och elektronisk expansionsventil i vätskeledningen/-arna samt tryckmätningsuttag enligt tillverkarens standard. Isolerad/-e sugledning/-ar. Driftfyllning med köldmedium HFC134a. Kylutrustning/alternativ och tillval Dubbel förångarisolering. Utrustning för hög kylmedeltemperatur (HWT). Köldbärarutrustning Interna köldbärarledningar avslutade med Victaulicanslutningar. Köldbärarutrustning/alternativ och tillval Flänsade köldbäraranslutningar i stället för Victaulicanslutningar. Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Flödesvakter ]. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer ]. Längdbegränsare för gummikompensatorer (bipackade). Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackad). Smutsfiltrets maskstorlek skall vara max. 1 mm [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Silsatser ]. Blandningskärl [se vidare kapitel Tillval/detaljer, rubrik Blandningskärl]. Kylmedelutrustning Interna kylmedelledningar avslutade med Victaulicanslutningar. Kylmedelutrustning/alternativ och tillval Flänsade kylmedelanslutningar i stället för Victaulicanslutningar. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer ]. Längdbegränsare för gummikompensatorer (bipackade). 7

8 Utrustningsspecifikation med alternativ och tillval Silsats för montering i inkommande kylmedelledning bestående av smutsfilter och två avstängningsventiler (bipackad). Smutsfiltrets maskstorlek skall vara max. 1 mm [rekommenderad säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Silsatser ]. Mikroprocessor Programmerbar mikroprocessor med svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3000 med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/ Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar. Alternativ mikroprocessor Programmerbar mikroprocessor med 7" pekskärm med användarvänligt och intuitivt gränssnitt och svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3000 Touch med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/ Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar. Mikroprocessor och alternativ mikroprocessor/alternativ och tillval Mikroprocessorpanel för separat montering (max. 200 m) (bipackad). Mikroprocessorpanel för separat montering (max. 500 m) (bipackad). Börvärdesjustering från extern analog signal (4 20 ma). Börvärdesval (dubbla börvärden) från extern kon-takt. Kyleffektbegränsning från extern kontakt V styrsignal för kondenseringsreglering (max. 30 m skärmad kabel). Styrning av inverterstyrd/-a köldbärarpump/-ar och bypass-ventil i enkelflödessystem med variabelt flöde typ VPF (0 10 V) [pump-/ar, tryckgivare och bypass-ventil ingår inte]. Styrning av inverterstyrd/-a köldbärarpump/-ar i primärkretsen i dubbelflödessystem med primär- och sekundärkrets med variabla flöden typ VPF.D (0 10 V) inkl. temperaturgivare (bipackad) [primär- och sekundärpump-/ar, och styrning av sekundärpump/-ar ingår inte]. Seriellt kort för BACnet (RS485). Seriellt kort för BACnet (IP). Seriellt kort för LonWorks (FTT-10A). Seriellt kort för Modbus (RS485). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar (skruv-/knivsäkringar) och startutrustningar för ingående apparater, manövertransformator samt plintar för extern start/stopp, yttre förreglingar och potentialfritt summalarm. Intern elektrisk ledningsdragning. Elutrustning/alternativ och tillval Faskompensering av kompressorn/-erna. Automatsäkringar/effektbrytare [istället för skruv-/knivsäkringar]. Mjukstartsutrustning inklusive automatsäkringar/effektbrytare. 8

9 Utrustningsspecifikation med alternativ och tillval Partmärkning. Plintar för extern driftindikering av kompressorn/ -erna. Relä för start och stopp av köldbärarpump. Reläer för start och stopp av dubbla köldbärarpumpar. Reläer för start och stopp av köldbärarpump och kylmedelpump. Reläer för start och stopp av dubbla köldbärarpumpar och dubbla kylmedelpumpar. 9

10 Tekniska data/allmänt FOCS3/W Vätskekylaggregat typ Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw 39,4 51,8 63,3 69,1 78,8 92,7 104 EER 4,44 4,48 4,49 4,55 4,53 4,61 4,66 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw 36,8 48,4 59,0 64,5 73,5 86,5 96,8 EER 5,09 5,14 5,16 5,21 5,20 5,30 5,40 ESEER 3) 6,14 6,31 5,94 6,16 6,14 6,15 6,09 Förångardata Förångartyp Flödande tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN80 DN80 DN80 DN80 DN80 DN100 DN100 Köldbäraranslutning ut DN80 DN80 DN80 DN80 DN80 DN100 DN100 Anslutningstyp Fläns Köldbärarflöde 1) l/s 8,4 11,1 13,6 15,0 17,1 20,4 23,3 Köldbärartryckfall 1) kpa 36,3 42,1 42,4 45,4 45,7 40,9 34,4 Kompressordata Kompressortyp Semihermetisk/skruv Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning per kompressor l Effektreglering Steglös % Bryt-/larmtryck bar 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Tubpannekondensor Antal kondensorer Kylmedelvolym l Kylmedelanslutning in DN80 DN80 DN80 DN80 DN80 DN100 DN100 Kylmedelanslutning ut DN80 DN80 DN80 DN80 DN80 DN100 DN100 Anslutningstyp Fläns Kylmedelflöde 1) l/s 9,4 12,4 15,2 16,7 19,0 22,7 25,8 Kylmedeltryckfall 1) kpa 53,6 54,0 52,8 55,4 54,3 51,2 41,6 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets kg Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 5) l Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0, m² C/W i förångaren/ -arna, kylmedeltemperatur in/ut 33/39 C, kylmedel 35 % etylenglykol, försmutsningsmotstånd 0, m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, kylmedeltemperatur 30/35 C, kylmedel vatten och försmutsningsmotstånd 0,0 m² C/W i kondensorn/-erna. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna, respektive kondensorn/-erna.3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Min. systemvolym med köldbärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 10

11 Tekniska data/allmänt FOCS3/W Vätskekylaggregat typ Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw EER 4,72 4,63 4,61 4,64 4,61 4,70 4,81 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw EER 5,41 5,33 5,34 5,37 5,37 5,42 5,63 ESEER 3) 6,35 6,10 6,19 6,23 6,44 6,56 6,80 Förångardata Förångartyp Flödande tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN100 DN125 DN125 DN150 DN150 DN150 DN150 Köldbäraranslutning ut DN100 DN125 DN125 DN150 DN150 DN150 DN150 Anslutningstyp Fläns Köldbärarflöde 1) l/s 26,3 30,3 32,9 37,1 40,7 47,2 50,7 Köldbärartryckfall 1) kpa 44,0 36,4 36,7 36,8 34,5 44,4 32,3 Kompressordata Kompressortyp Semihermetisk/skruv Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning per kompressor l Effektreglering Steglös % Bryt-/larmtryck bar 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Tubpannekondensor Antal kondensorer Kylmedelvolym l Kylmedelanslutning in DN100 DN125 DN125 DN150 DN150 DN150 DN150 Kylmedelanslutning ut DN100 DN125 DN125 DN150 DN150 DN150 DN150 Anslutningstyp Fläns Kylmedelflöde 1) l/s 29,1 33,6 36,5 41,2 45,1 52,2 55,9 Kylmedeltryckfall 1) kpa 52,0 56,3 42,4 44,6 41,3 50,5 29,7 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets kg Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 5) l Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0, m² C/W i förångaren/ -arna, kylmedeltemperatur in/ut 33/39 C, kylmedel 35 % etylenglykol, försmutsningsmotstånd 0, m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, kylmedeltemperatur 30/35 C, kylmedel vatten och försmutsningsmotstånd 0,0 m² C/W i kondensorn/-erna. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna, respektive kondensorn/-erna.3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Min. systemvolym med köldbärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 11

12 Tekniska data/allmänt FOCS3/W Vätskekylaggregat typ Effektdata (för val av aggregat) 1) Kyleffekt kw Effektbehov kw EER 4,71 4,81 4,74 4,76 4,70 4,71 4,80 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw Effektbehov kw EER 5,43 5,60 5,46 5,50 5,42 5,45 5,54 ESEER 3) 6,41 6,67 6,47 6,49 6,36 6,58 6,58 Förångardata Förångartyp Flödande tubpanneförångare Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l Köldbäraranslutning in DN150 DN150 DN150 DN200 DN200 DN200 DN200 Köldbäraranslutning ut DN150 DN150 DN150 DN200 DN200 DN200 DN200 Anslutningstyp Fläns Köldbärarflöde 1) l/s 54,2 58,0 61,5 64,4 67,5 71,6 75,1 Köldbärartryckfall 1) kpa 44,5 34,5 43,7 40,3 44,3 36,6 40,3 Kompressordata Kompressortyp Semihermetisk/skruv Fabrikat Bitzer Antal Oljetyp Esterolja Oljefyllning per kompressor l , Effektreglering Steglös % Bryt-/larmtryck bar 18,0 på högtryckssidan/0,6 på lågtryckssidan Kondensordata Kondensortyp Tubpannekondensor Antal kondensorer Kylmedelvolym l Kylmedelanslutning in DN150 DN200 DN150 DN200 DN200 DN200 DN200 Kylmedelanslutning ut DN150 DN200 DN150 DN200 DN200 DN200 DN200 Anslutningstyp Fläns Kylmedelflöde 1) l/s 59,9 64,0 68,0 70,6 74,7 79,2 82,9 Kylmedeltryckfall 1) kpa 52,9 31,7 49,8 46,5 51,2 49,7 53,3 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets kg Säkerhetsventil öppningstryck bar 28,0 på högtryckssidan/16,0 på lågtryckssidan Köldbärarkretsdata Min. systemvolym 5) l Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 6) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0, m² C/W i förångaren/ -arna, kylmedeltemperatur in/ut 33/39 C, kylmedel 35 % etylenglykol, försmutsningsmotstånd 0, m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, kylmedeltemperatur 30/35 C, kylmedel vatten och försmutsningsmotstånd 0,0 m² C/W i kondensorn/-erna. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna, respektive kondensorn/-erna.3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Min. systemvolym med köldbärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 6) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 12

13 Tekniska data/arbetsområden Flöden Vätskekylaggregat typ Min. l/s Köldbärare Max. l/s Min. l/s Kylmedel Max. l/s FOCS3/W/0551 4,7 13,9 4,2 13,1 FOCS3/W/0701 5,8 8,9 5,6 17,5 FOCS3/W/0851 6,9 21,1 6,9 21,9 FOCS3/W/0951 7,5 22,8 7,5 23,6 FOCS3/W/1101 8,6 25,8 8,6 27,5 FOCS3/W/ ,9 34,4 11,4 35,6 FOCS3/W/ ,9 39,4 13,1 35,6 FOCS3/W/ ,6 44,2 14,7 46,1 FOCS3/W/ ,5 50,0 14,7 46,1 FOCS3/W/ ,6 53,9 18,3 57,8 FOCS3/W/ ,4 60,8 20,3 63,6 FOCS3/W/ ,3 66,9 22,8 71,1 FOCS3/W/ ,4 75,8 25,8 81,1 FOCS3/W/ ,3 86,4 33,3 104,4 FOCS3/W/ ,3 86,4 29,4 91,9 FOCS3/W/ ,3 95,8 36,9 115,3 FOCS3/W/ ,3 95,8 33,3 104,4 FOCS3/W/ ,9 105,8 36,9 115,3 FOCS3/W/ ,9 105,8 36,9 115,3 FOCS3/W/ ,3 115,3 40,0 125,3 FOCS3/W/ ,3 115,3 40,0 125,3 13

14 Tekniska data/arbetsområden Temperaturer Standardutförande Utgående kylmedeltemperatur [ C] Utgående köldbärartemperatur [ C] HWT-utförande Utgående värmebärartemperatur [ C] Utgående köldbärartemperatur [ C] 14

15 Tekniska data/arbetsområden Kvalitet på vätskor i system för kylning, frikylning, återvinning och uppvärmning Rad Benämning Symbol Gränsvärden 1 Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 150 ppm 4 Järnjoner Fe 3+ < 0,5 ppm 5 Manganjoner Mn 2+ <0,05 ppm 6 Koldioxid CO 2 < 10 ppm 7 Vätesulfid H 2 S < 50 ppb 8 Syre O 2 < 0,1 ppm 9 Klor Cl 2 < 0,5 ppm 10 Ammoniak NH 3 < 0,5 ppm 11 Förhållande mellan karbonater och sulfater HCO - 3 / SO 2-4 > 1 12 Langlier mättnadsindex LSI -0,4 0,4 13 Konduktivitet μs/cm Noteringar: Rad 1 Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 100 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan 0,2 och 0,3 ppm. Rad 10 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad 11 Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. Rad 12 Ett LSI under -0,5 tenderar att upplösa fast CaCO 3 (korrosionsrisk) medan ett LSI över 0,5 tenderar att bilda fast CaCO 3 (skalbildning). Rad 13 En konduktivitet högre än angivet värde förorsakar korrosion. OBS! Angivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas. 15

16 Tekniska data/el Standardutförande FOCS3/W Vätskekylaggregat typ Eldata 1) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw Märkström A Startström A Max. kabelarea (Cu) mm² Rek. avsäkring A(t) FOCS3/W Vätskekylaggregat typ Eldata 1) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw Märkström A Startström A Max. kabelarea (Cu) mm² x185 2x185 2x185 2x185 Rek. avsäkring A(t) FOCS3/W Vätskekylaggregat typ Eldata 1) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw Märkström A Startström A Max. kabelarea (Cu) mm² 2x185 2x300 2x300 2x300 4x185 4x185 4x185 Rek. avsäkring A(t) ) Se även elscheman för aktuellt aggregat. 16

17 Tekniska data/el HWT-utförande FOCS3/W Vätskekylaggregat typ Eldata 1) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw Märkström A Startström A Max. kabelarea (Cu) mm² Kontakta vår kundtjänst Rek. avsäkring A(t) FOCS3/W Vätskekylaggregat typ Eldata 1) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw Märkström A Startström A Max. kabelarea (Cu) mm² Kontakta vår kundtjänst Rek. avsäkring A(t) FOCS3/W Vätskekylaggregat typ Eldata 1) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw Märkström A Startström A Max. kabelarea (Cu) mm² Kontakta vår kundtjänst Rek. avsäkring A(t) ) Se även elscheman för aktuellt aggregat. 17

18 Tekniska data/kyleffektfaktorer Korrigeringsfaktor glykolblandning Fryspunkt C Etylenglykol 0 % 12 % 20 % 30 % 35 % 40 % 45 % 50 % Korrigeringsfaktor kyleffekt (cpf) 1,000 0,985 0,980 0,974 0,970 0,965 0,964 0,960 Korrigeringsfaktor flöde (cq) 1,000 1,020 1,040 1,075 1,110 1,140 1,170 1,200 Korrigeringsfaktor tryckfall (cdp) 1,000 1,070 1,110 1,180 1,220 1,240 1,270 1,300 Korrigeringsfaktor försmutsningsmotstånd Försmutsningsmotstånd ff m² CW Korrigeringsfaktorer kyleffekt f1 Förångare Korrigeringsfaktorer kompressoreffekt fk1 Korrigeringsfaktorer kyleffekt f2 Kondensor Korrigeringsfaktorer kompressoreffekt fk2 0 1,000 1,000 1,000 1,000 1,80 x ,000 1,000 1,000 1,000 4,40 x ,000 1,000 0,998 1,010 8,80 x ,970 0,998 0,995 1,015 13,20 x ,960 0,994 0,992 1,023 17,20 x ,950 0,990 0,990 1,030 18

19 Tekniska data/ljud Ljudeffektnivåer vid fulldrift Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) FOCS3/W FOCS3/W FOCS3/W FOCS3/W FOCS3/W FOCS3/W Noteringar: Aggregaten är testade enligt ISO9614 under iakttagande vad som krävs enligt Eurovents akustiska test 8/1 ISO Ljudtrycksnivåer vid fulldrift Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) FOCS3/W FOCS3/W FOCS3/W FOCS3/W FOCS3/W FOCS3/W Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Kompressorljuddämpning som reducerar den totala ljudtrycksnivån med ca 6 db(a). 19

20 Tekniska data/mått och vikter FOCS3/W Vätskekylaggregat typ Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FOCS3/W Vätskekylaggregat typ Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg FOCS3/W Vätskekylaggregat typ Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg /4000 1) ) 500 Erforderligt utrymme för service Alla mått i mm 1) Måttet 2500 gäller för storlekarna Måttet 4000 gäller för storlekarna ) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 2008:1 samt Svensk Standard SS

21 Alternativ och tillval Ramverk och hölje Benämning/beskrivning För aggregat typ/storlek Noteringar Kompressorljuddämpning som dämpar ljudnivån med ca 6 db(a). Alla Ljuddämpande kompressorhuv med paneler i Peraluman (aluminiumlegering) och invändigt ljudisolerad med 30 mm polyesterfiber, som reducerar ljudnivån med 14 db(a) Alla Extra ljuddämpande kompressorhuv med paneler i Peraluman (aluminiumlegering) och invändigt ljudisolerad med 50 mm (5 lager) polyuretan, som reducerar ljudnivån med 18 db(a) Alla Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval] Alla Kylutrustning Benämning/beskrivning För aggregat typ/storlek Noteringar Dubbel förångarisolering Alla Utrustning för hög kylmedeltemperatur (HWT) Alla Fortsättning nästa sida 21

22 Alternativ och tillval Köldbärarutrustning Benämning/beskrivning Flänsade köldbäraranslutningar istället för Victaulicanslutningar För aggregat typ/storlek Noteringar Alla Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] Alla Se vidare kapitel Tillval/detaljer, rubrik Flödesvakter. Gummikompensatorer med flänsar i vitkromerat stål (bipackade) [rekommenderat tillval] Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Gummikompensatorer med flänsar i syrafast rostfritt stål 316 L (bipackade) Alla Kontakta vår kundtjänst. Längdbegränsare för flänsade gummikompensatorer (bipackade) Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Fortsättning nästa sida 22

23 Alternativ och tillval Köldbärarutrustning Benämning/beskrivning Vacuumstödring för flänsade gummikompensatorer (bipackade) För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Silsats (bipackad) [obligatorisk säkerhetsutrustning] Alla Blandningskärl Se vidare kapitel Tillval/detaljerad information, rubrik Blandningskärl. Kylmedelutrustning Benämning/beskrivning För aggregat typ/storlek Noteringar Flänsade kylmedelanslutningar istället för Victaulicanslutningar Alla Fortsättning nästa sida 23

24 Alternativ och tillval Kylmedelutrustning Benämning/beskrivning Gummikompensatorer med flänsar i vitkromerat stål (bipackade) [rekommenderat tillval] För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Gummikompensatorer med flänsar i syrafast rostfritt stål 316 L (bipackade) Alla Kontakta vår kundtjänst. Längdbegränsare för flänsade gummikompensatorer (bipackade) Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Vacuumstödring för flänsade gummikompensatorer (bipackade) Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Silsats (bipackad) [rekommenderad säkerhetsutrustning] Alla 24

25 Alternativ och tillval Mikroprocessor Benämning/beskrivning 7-tums pekskärm med intuitivt och användarvänligt gränssnitt För aggregat typ/storlek Noteringar Alla Mikroprocessorpanel för separat montering (max. 200 m) (bipackad) Alla Mikroprocessorpanel för separat montering (max. 500 m) (bipackad) Alla Börvärdesförskjutning från extern analog signal (4 20 ma) Alla Börvärdesval (dubbla börvärden) från extern kontakt Alla Kyleffektbegränsning från extern kontakt Alla 0 10 V styrsignal för kondensorreglering (max. 30 m skärmad kabel) Alla Styrning av inverterstyrd/-a köldbärarpump/-ar och bypass-ventil i enkelflödessystem med variabelt flöde typ VPF (0 10 V) Alla Pump-/ar, tryckgivare och bypassventil ingår inte. Se vidare kapitel Tillval/detaljer, rubrik Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF (0 10 V). Styrning av inverterstyrd/-a köldbärarpump/-ar i primärkretsen i dubbelflödessystem med primär- och sekundärkrets med variabla flöden typ VPF.D (0 10 V) inkl. temperaturgivare Alla Primär- och sekundärpump-/ar, och styrning av sekundärpump-/ar ingår inte Se vidare kapitel Tillval/detaljer, rubrik Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF.D (0 10 V). Seriellt kort för BACnet (IP) Alla Fortsättning nästa sida 25

26 Alternativ och tillval Mikroprocessor Benämning/beskrivning För aggregat typ/storlek Noteringar Seriellt kort för BACnet (RS485) Alla Seriellt kort för LonWorks (FTT-10A) Alla Seriellt kort för Modbus (RS485) Alla Elutrustning Benämning/beskrivning Faskompensering av kompressorerna För aggregat typ/storlek Noteringar Alla Automatsäkringar/effektbrytare istället för skruv-/knivsäkringar Alla Mjukstartsutrustning inklusive automatsäkringar/effektbrytare Alla Fortsättning nästa sida 26

27 Alternativ och tillval Elutrustning Benämning/beskrivning För aggregat typ/storlek Noteringar Partmärkning Alla Plintar för extern driftindikering av kompressorerna Alla Relä för start och stopp av köldbärarpump Alla Reläer för start och stopp av dubbla köldbärarpumpar Alla Reläer för start och stopp av köldbärarpump och kylmedelpump Alla Reläer för start och stopp av dubbla köldbärarpumpar och dubbla kylmedelpumpar Alla 27

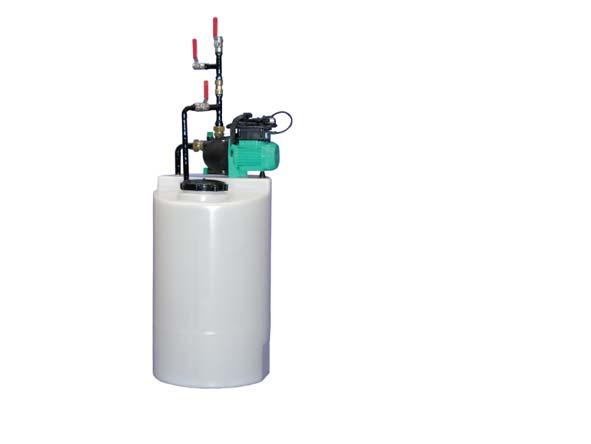

28 Alternativ och tillval/detaljer Blandningskärl Anslutning till köldmedie-, kylmedel- eller värmesystemet Tömningsanslutning VH VB VH P/P VH P/P = Påfyllningspump VB = Backventil VH = Stängventil Anslutning DN20 Volym l 60 Driftvikt kg 75 För information om frostskyddsvätska i köldbäraren/kylmedlet/värmebäraren, se separat Produktinformation för blandningskärlet. Flödesvakter För ytterligare information se separat Produktinformation. Typ SF-1K 28

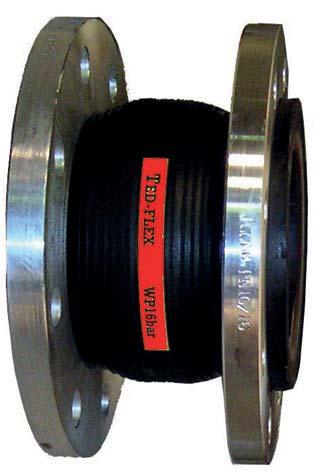

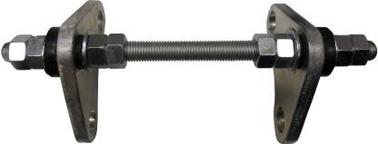

29 Alternativ och tillval/detaljer Gummikompensatorer Köldbärarledningar (EV) Längdbegränsare (tillval) Vacuumstödring (tillval) Gummikompensator Vacuumstödring (tillval) Längdbegränsare (tillval) Aggregat typ Antal Typ Anslutningsdimension Rek. antal Typ Rek. antal Typ FOCS3/W TEF080 DN80 2 x 1 12-VAC080 2 x 2 12-TFLBG080 FOCS3/W TEF080 DN80 2 x 1 12-VAC080 2 x 2 12-TFLBG080 FOCS3/W TEF080 DN80 2 x 1 12-VAC080 2 x 2 12-TFLBG080 FOCS3/W TEF080 DN80 2 x 1 12-VAC080 2 x 2 12-TFLBG080 FOCS3/W TEF080 DN80 2 x 1 12-VAC080 2 x 2 12-TFLBG080 FOCS3/W TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 FOCS3/W TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 FOCS3/W TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 FOCS3/W TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FOCS3/W TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FOCS3/W TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS3/W TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS3/W TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS3/W TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS3/W TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS3/W TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS3/W TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS3/W TEF DN200 2 x 1 12-VAC x 3 12-TFLBG FOCS3/W TEF DN200 2 x 1 12-VAC x 3 12-TFLBG FOCS3/W TEF DN200 2 x 1 12-VAC x 3 12-TFLBG FOCS3/W TEF DN200 2 x 1 12-VAC x 3 12-TFLBG För vibrationsdämpning i in- och utgående köldbärarledningar. För ytterligare information se separat Produktinformation för gummikompensatorerna. 29

30 Alternativ och tillval/detaljer Gummikompensatorer Kylmedelledningar (KD) Längdbegränsare (tillval) Vacuumstödring (tillval) Gummikompensator Vacuumstödring (tillval) Längdbegränsare (tillval) Aggregat typ Antal Typ Anslutningsdimension Rek. antal Typ Rek. antal Typ FOCS3/W TEF080 DN80 2 x 1 12-VAC080 2 x 2 12-TFLBG080 FOCS3/W TEF080 DN80 2 x 1 12-VAC080 2 x 2 12-TFLBG080 FOCS3/W TEF080 DN80 2 x 1 12-VAC080 2 x 2 12-TFLBG080 FOCS3/W TEF080 DN80 2 x 1 12-VAC080 2 x 2 12-TFLBG080 FOCS3/W TEF080 DN80 2 x 1 12-VAC080 2 x 2 12-TFLBG080 FOCS3/W TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 FOCS3/W TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 FOCS3/W TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 FOCS3/W TEF100 DN100 2 x 1 12-VAC100 2 x 2 12-TFLBG100 FOCS3/W TEF125 DN125 2 x 1 12-VAC125 2 x 2 12-TFLBG125 FOCS3/W TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS3/W TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS3/W TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS3/W TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS3/W TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS3/W TEF DN200 2 x 1 12-VAC x 3 12-TFLBG FOCS3/W TEF150 DN150 2 x 1 12-VAC150 2 x 2 12-TFLBG150 FOCS3/W TEF DN200 2 x 1 12-VAC x 3 12-TFLBG FOCS3/W TEF DN200 2 x 1 12-VAC x 3 12-TFLBG FOCS3/W TEF DN200 2 x 1 12-VAC x 3 12-TFLBG FOCS3/W TEF DN200 2 x 1 12-VAC x 3 12-TFLBG För vibrationsdämpning i in- och utgående köldbärarledningar. För ytterligare information se separat Produktinformation för gummikompensatorerna. 30

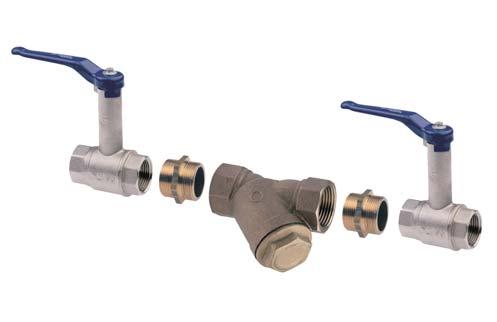

31 Alternativ och tillval/detaljer Silsatser Köldbärarledningar (EV) Aggregat typ Silsats typ 1) dimension Anslutnings- Kv-värden m³/h Filter Ventiler 2) FOCS3/W0551 SS80/V DN FOCS3/W0701 SS80/V DN FOCS3/W0851 SS100/V DN FOCS3/W0951 SS100/V DN FOCS3/W1101 SS100/V DN FOCS3/W1301 SS125/V DN FOCS3/W1401 SS125/V DN FOCS3/W1651 SS150/V DN FOCS3/W1901 SS150/V DN FOCS3/W2101 SS150/V DN FOCS3/W2501 SS150/V DN FOCS3/W2602 SS150/V DN FOCS3/W3002 SS200/V DN FOCS3/W3152 SS200/V DN FOCS3/W3502 SS200/V DN FOCS3/W3652 SS200/V DN FOCS3/W4002 SS200/V DN FOCS3/W4102 SS200/V DN FOCS3/W4502 SS200/V DN FOCS3/W4602 SS200/V DN FOCS3/W4752 SS200/V DN ) Erfordras för att skydda förångaren mot skador p.g.a.spånor och eventuellt andra föremål i köldbärarsystemet. Se även separat Produktionformation för silsatser. 2) Per ventil. 31

32 Alternativ och tillval/detaljer Silsatser Kylmedelledningar (KD) Aggregat typ Silsats typ 1) dimension Anslutnings- Kv-värden m³/h Filter Ventiler 2) FOCS3/W0551 SS80/V DN FOCS3/W0701 SS80/V DN FOCS3/W0851 SS100/V DN FOCS3/W0951 SS100/V DN FOCS3/W1101 SS125/V DN FOCS3/W1301 SS125/V DN FOCS3/W1401 SS150/V DN FOCS3/W1651 SS150/V DN FOCS3/W1901 SS150/V DN FOCS3/W2101 SS150/V DN FOCS3/W2501 SS200/V DN FOCS3/W2602 SS200/V DN FOCS3/W3002 SS200/V DN FOCS3/W3152 SS200/V DN FOCS3/W3502 SS200/V DN FOCS3/W3652 SS200/V DN FOCS3/W4002 SS200/V DN FOCS3/W4102 SS200/V DN FOCS3/W4502 SS200/V DN FOCS3/W4602 SS250/V DN FOCS3/W4752 SS250/V DN ) Erfordras för att skydda kondensorn mot skador p.g.a.spånor och eventuellt andra föremål i kylmedelsystemet. Se även separat Produktionformation för silsatser. 2) Per ventil. 32

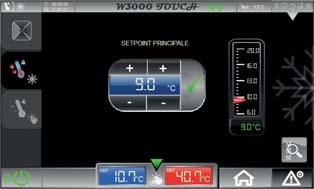

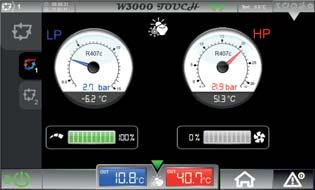

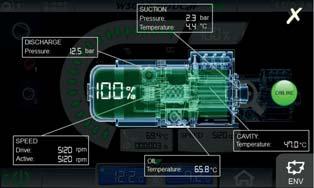

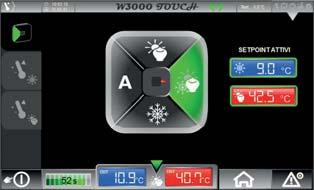

33 Alternativ och tillval/detaljer Mikroprocessor W3000 TOUCH Användarvänligt och intuitivt gränssnitt med svensk displaytext Startsida Exempelbilder 33

34 Alternativ och tillval/detaljer Köldbärarpumpstyrning för variabelt köldbärarflöde typ VPF (0 10 V) Systemflödesschema M HC1 VM1 PSD2 VÄTSKEKYLAGGREGAT PSD1 M KYLOBJEKT 2 KYLOBJEKT 4 VM1 HC1 M VM1 HC1 För detaljer se kapitel Funktion, rubrik Aggregatflödesschema för aktuell aggregatstorlek M KYLOBJEKT 1 KYLOBJEKT 3 VM1 HC1 M VM1 HC1 BUFFERTTANK INVERTERSTYRDA PUMPAR Komponentschema AGGREGATETS APPARATSKÅP Mikroprocessor W3000 Styrenhet DP3 Styrenhet PL ma 0 10 V Larm till/från 0 10 V 4 20 ma M PSD1 Differenstrycksvakt Känner tryckdifferensen över aggregatets förångare (annan leverantör) Inverterstyrd pump (annan leverantör) VM2 2-vägs bypassventil (annan leverantör) PSD2 Differenstrycksvakt Känner tryckdifferensen över systemet efter det längst bort belägna kylobjektet (annan leverantör) Funktionsbeskrivning Köldbärarsystemet består av en gemensam krets med gemensam köldbärarpump. Flödet i köldbärarsystemet och differenstrycket mellan systemets fram- och återledning varierar i takt med att kylobjektens 2-vägs styrventiler öppnar och stänger vid ändringar i kylbehovet. Styrenhet PL3, monterad i vätskekylaggregatets apparatskåp, mäter systemets differenstryck över det längst bort belägna kylobjektet med hjälp av differenstryckgivare PSD2. Så länge differenstrycket ligger inom en neutralzon, definierad av två programmerade differenstryck (min och max), sker inga förändringar, men om differenstrycket stiger över maxtrycket, skickar styrenheten en signal till mikroprocessorn att stegvis öka köldbärarpumpens varvtal och om differenstrycket sjunker under mintrycket, skickar styrenheten en signal till mikroprocessorn att stegvis sänka köldbärarpumpens varvtal. Trögheten i den stegvisa ändringen av varvtalet kombinerat med mikroprocessorns kontinuerliga övervakning av vad som samtidigt sker i vätskekylaggregat och köldbärarsystem, garanterar att ändringen sker under fortsatt stabil drift. Styrenhet DP3, monterad i vätskekylaggregatets apparatskåp, mäter differenstrycket över aggregatets förångare med hjälp av differenstryckgivare PSD1. Så länge differenstrycket indikerar att flödet över förångaren ligger över minflödet, sker inga förändringar, men om differenstrycket skulle indikera att flödet sjunker och närmar sig minflödet skickar styrenheten en signal till mikroprocessorn, som i sin tur skickar en signal till styrenhet PL3 att gradvis öppna 2-vägsventilen VM2 så att flödet över förångaren hålls på en säker nivå. En anläggning som består av flera vätskekylaggregat i gemensamt köldbärarsystem och som styrs av en övergripande mikroprocessor typ Manager P+VPF fungerar på i princip samma sätt. En sådan anläggning har gemensam styrenhet PL3 i den övergripande mikroprocessorn, gemensam differenstryckgivare PSD2 och gemensam 2-vägs styrventil VM2 (bypass-ventil) men separata styrenheter DP3 och differenstryckgivare PSD1 i respektive aggregat. 34
