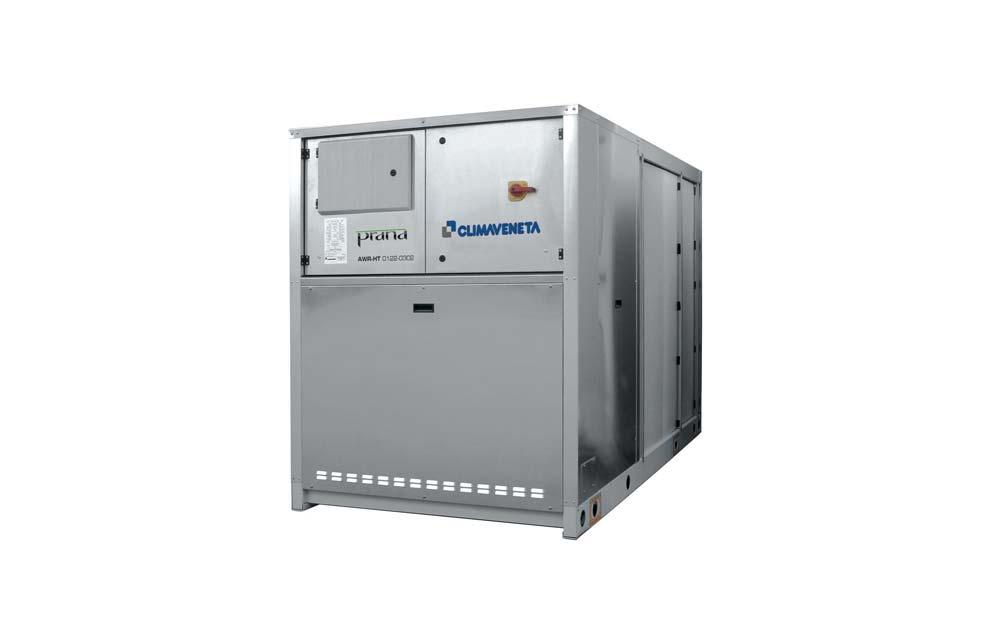

1 AQS/Climaveneta AW-HT/CAE/* storlekar Värmeeffekt kw Värmepumpar luft-vätska Produktinformation för projektörer

2 Innehållsförteckning Innehåll Börjar på sidan Utföranden...3 Fördelar...4 Funktion...6 Utrustningsspecifikation med alternativ och tillval...9 Tekniska data/allmänt...11 Tekniska data/arbetsområden...15 Tekniska data/el...21 Tekniska data/ljud...22 Tekniska data/mått och vikter...24 Alternativ och tillval...25 Alternativ och tillval/detaljer...30 Beskrivningstext...33 Beteckningsnyckel AW-HT/CAE/LN0122/D/VB1LP AW-HT = Värmepump luft-vätska för höga värmebärartemperaturer CAE = Extra hög energieffektivitet LN = Låg ljudnivå 1) 0122 = Storleksbeteckning ( ) D = Hetgasvärmeväxlare 1) VB1LP = Värmebärarpump med normal tryckuppsättning 1) VB1HP = Värmebärarpump med hög tryckuppsättning 1) VB2LP = Dubbla värmebärarpumpar med normal tryckuppsättning 1) VB2HP = Dubbla värmebärarpumpar med hög tryckuppsättning 1) 1) Aggregat utan denna utrustning saknar denna i beteckning. Noteringar: Asterisk (*) i en beteckning i dokumentet betyder att informationen gäller för flera alternativ. Vilka alternativ det finns på den aktuella positionen framgår av beteckningsnyckeln ovan. 2

3 Utföranden Standardutförande Utförande med partiell värmeåtervinning (hetgasvärmeväxlare (D)) 1) 1) Kontakta vår kundtjänst för information. 3

4 Fördelar Fördel Innebär Övergripande styrning av upp till 4 aggregat (tillval) Utökar effektområdet upp till 400 kw. Samtidig uppvärmning och produktion av tappvarmvatten Eliminerar behovet av separat tappvarmvattenberedare. Två olika utföranden med olika ljudnivåer: normal och låg Möjliggör anpassning av ljudnivån till omgivningens krav. BLACK BOX BLACK BOX är ett inbyggt drift- och felanalysminne, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Tre olika utföranden av utebatterierna (förångarna) (tillval) Möjliggör anpassning av batteriets korrosionshärdighet till den aktuella omgivande luftens innehåll av korroderande ämnen, t.ex. salt. Förutom standardutförandet obehandlade mikrokanalbatterier, finns det följande varianter att tillgå: Batterier utförda av kopparrör med aluminiumlameller belagda med polyesterhartsfärg. Batterier utförda av kopparrör med aluminiumlameller belagda med polyuretanfärg med metallemulsion fin guard silver. Batterier utförda av kopparrör med kopparlameller. 4

5 Fördelar Fördel Värmeåtervinning med hetgasvärmeväxlare (tillval) Innebär Möjliggör återvinning av kompressorns överhettningsvärme (ca 20 % av den totala kondensorvärmen). Den återvunna värmen kan t.ex. användas för uppvärmning av tappvarmvatten. Kontakta vår kundtjänst för ytterligare information. Inbyggd-/a pump-/ar (tillval) Eliminerar behovet av plats för pump/-ar inomhus. Många tillval Gör det möjligt att skräddarsy aggregatet efter den enskilda anläggningens behov. Se vidare kapitel Alternativ och tillval. 5

6 Funktion Funktionsbeskrivning AQS/Climaveneta AW-HT är en icke reversibel värmepump luft-vätska. Aggregatet består av ett eller flera köldmediesystem för mekanisk kylning samt el- och styrutrustning. Köldmediesystemets/-ens huvudkomponenter är: uteluftsvärmeväxlare (förångare) med expansionsventil, kompressor, vätskevärmeväxlare (kondensor) och köldmedium HFC407C. Köldmediet cirkuleras i respektive köldmediesystem av systemets kompressor. Den håller trycket i uteluftsvärmeväxlaren (förångaren) på en så låg nivå att köldmediet bringas att koka och ta upp värme från uteluften och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i vätskevärmeväxlaren (kondensorn) till värmebäraren. Från vätskevärmeväxlaren (kondensorn) strömmar sedan köldmedievätskan via expansionsventilen tillbaka till uteluftsvärmeväxlaren (förångaren), där processen startar om igen. Systemflödesschema System med ett aggregat Värmepump luft-vätska Värmebärarledningar System med flera aggregat Sequencer övergripande styrning och övervakning RS485 nätverk Värmepump luft-vätska Värmepump luft-vätska Värmepump luft-vätska Värmepump luft-vätska M Värmesystem Temperaturgivare Temperaturgivare för tappvarmvatten Värmeobjekt Värmeobjekt Värmeobjekt Bufferttank Cirkulationspump Tappvarmvattentank Tappvarmvattensystem 6

7 Funktion Aggregatflödesscheman Värmedrift TI 9) PI 9) TI 9) PI 9) VH1 9) VB IN Krets 2 1) F HC1 9) VB UT HGV 8) PT Krets 2 1) Krets 2 1) Krets 2 1) OV EV MU T TC UKS SÄV HGV 8) EK BV MU T TC VM1 VH1 5) MU PSH SG PIH 5) PSL PIL 5) KK MU VH1 5) SÄV FT MU Krets 2 1) KD Krets 2 1) BK MU VB1 Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje GK 4) VB1 T TC TI 9) PI 9) TT1 TT2 FS AL HC1 9) M TI 9) PI 9) VM2 10) GK 4) HC1 9) SÄV 6) VB1 7) P/VB1 5) SÄV 9) SS 2) TI 9) PI 9) EXP 9) VH1 SIL VH1 VH1 9) GK 4) VH2 VB1 7) P/VB2 5) VH2 6) VB/TVV UT 10) VB UT 10) VB IN AL = Avluftningsventil BK = Köldmediebehållare BV = Vätskeavskiljare EK = Ekonomiser EV = Förångare EXP = Expansionskärl F = Fläktar FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil HGV = Hetgasvärmeväxlare KD = Kondensor KK = Kompressor MU = Mätuttag OV = Omkastningsventil P/VB = Pump värmebärare PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSH = Högtrycksvakt PSL = Lågtrycksvakt PT = Högtrycksgivare SG = Synglas med fuktindikator SIL = Smutsfilter (maskstorlek max. 1 mm) SS = Silsats SÄV = Säkerhetsventil TC = Termostatisk expansionsventil TI = Termometer TT1 = Temperaturgivare ingående värmebärare TT2 = Temperatur-/frysskyddsgivare utgående värmebärare UKS = Underkylare VB1 = Backventil VB IN = Värmebärare in VB UT = Värmebärare ut VB/TVV UT = Värmebärare för uppvärmning av tappvarmvatten ut VH1 = Avstängningsventil VH2 = Avtappningsventil VM1 = Magnetventil VM2 = 3-vägs styrventil 1) = Krets 2 är uppbyggd och fungerar lika krets 1 2) = Tillval (obligatorisk säkerhetsutrustning) 3) = Tillval (obligatorisk säkerhetsutrustning) för aggregat utan tillval P/VB* 4) = Tillval (rekommenderat tillval) 5) = Tillval (tillval enligt önskemål) 6) = Ingår i tillval P/VB1 7) = Ingår i tillval P/VB2 8) = Ingår i tillvalet hetgasvärmeväxlare 9) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 10) = 3-vägsventilen och den ena utgående ledningen kan utelämnas då värmeproduktionen sker för bara det ena ändamålet 7

8 Funktion Aggregatflödesscheman Avfrostning TI 9) PI 9) TI 9) PI 9) VH1 9) VB IN Krets 2 1) F HC1 9) VB UT HGV 8) PT Krets 2 1) Krets 2 1) Krets 2 1) OV EV MU T TC UKS SÄV HGV 8) EK BV MU T TC VM1 VH1 5) MU PSH SG PIH 5) PSL PIL 5) KK MU VH1 5) SÄV FT MU Krets 2 1) KD Krets 2 1) BK MU VB1 T TC VB1 TI 9) PI 9) Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje TT1 GK 4) TT2 FS AL M TI 9) PI 9) VM2 10) GK 4) SÄV 6) VB1 7) P/VB1 5) SS 2) TI 9) PI 9) VH1 SIL VH1 HC1 9) HC1 9) SÄV 9) EXP 9) VH1 9) VB/TVV UT 10) VB UT 10) VB IN VH2 VB1 7) VH2 6) P/VB2 5) GK 4) AL = Avluftningsventil BK = Köldmediebehållare BV = Vätskeavskiljare EK = Ekonomiser EV = Förångare EXP = Expansionskärl F = Fläktar FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil HGV = Hetgasvärmeväxlare KD = Kondensor KK = Kompressor MU = Mätuttag OV = Omkastningsventil P/VB = Pump värmebärare PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSH = Högtrycksvakt PSL = Lågtrycksvakt PT = Högtrycksgivare SG = Synglas med fuktindikator SIL = Smutsfilter (maskstorlek max. 1 mm) SS = Silsats SÄV = Säkerhetsventil TC = Termostatisk expansionsventil TI = Termometer TT1 = Temperaturgivare ingående värmebärare TT2 = Temperatur-/frysskyddsgivare utgående värmebärare UKS = Underkylare VB1 = Backventil VB IN = Värmebärare in VB UT = Värmebärare ut VB/TVV UT = Värmebärare för uppvärmning av tappvarmvatten ut VH1 = Avstängningsventil VH2 = Avtappningsventil VM1 = Magnetventil VM2 = 3-vägs styrventil 1) = Krets 2 är uppbyggd och fungerar lika krets 1 2) = Tillval (obligatorisk säkerhetsutrustning) 3) = Tillval (obligatorisk säkerhetsutrustning) för aggregat utan tillval P/VB* 4) = Tillval (rekommenderat tillval) 5) = Tillval (tillval enligt önskemål) 6) = Ingår i tillval P/VB1 7) = Ingår i tillval P/VB2 8) = Ingår i tillvalet hetgasvärmeväxlare 9) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 10) = 3-vägsventilen och den ena utgående ledningen kan utelämnas då värmeproduktionen sker för bara det ena ändamålet 8

9 Utrustningsspecifikation med alternativ och tillval Ramverk och hölje Ramverk i polyestermålade varmgalvaniserade stålprofiler med hölje i aluminiumlegering. Invändig ljudisolering av kompressorutrymmet[aggregat med normal ljudnivå]. Extra ljudisolerat kompressorrum [aggregat med låg ljudnivå (LN)]. Ramverk och hölje/alternativ och tillval Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval]. Extra ljudisolerat kompressorrum [aggregat med normal ljudnivå]. Fläktar Direktdrivna fläktar av axialtyp. Fläktarna skall ha kapslingsklass IP54 och vara utrustade med inbyggda termiska motorskydd. Kylutrustning Värmeväxlare (kondensor) för uppvärmning av vätskor (plattvärmeväxlare). Värmeväxlarens utrustning skall inkludera temperaturgivare i ingående värmebärarledning, temperaturgivare i utgående värmebärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan kondensorns inoch utgående värmebärarledningar. Kondensorn skall vara isolerad med neopren och försedd med termostatreglerad värmekabel. Hermetiska scrollkompressorer med gasinsprutning monterade på vibrationsdämpare. Kompressorernas utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, inbyggt termiskt motorskydd samt startfördröjning. Värmeffektreglering skall ske genom start och stopp av kompressorerna. Fabrikat Copeland. Utebatterier (förångare) utförda i kopparrör med aluminiumlameller med isolerade droppfat försedda med kondensavlopp DN32 och värmeslinga för effektiv avrinning. Utebatteriernas utrustning skall inkludera underkylningskrets i batteriets nederdel. Interna köldmedieledningar inkl. erforderliga bypassledningar med vätskeavskiljare med säkerhetsventil och lågtrycksgivare i sugledningen, högtrycksvakt med manuell återställning i hetgasledningen, backventil, köldmediebehållare med säkerhetsventil, torkfilter, synglas med fuktindikering och termostatisk expansionsventil i vätskeledningen samt tryckmätningsuttag enligt tillverkarens standard. Sugledningen skall vara isolerad med minimum 9 mm cellplastisolering. Ekonomiser med magnetventil och termostatisk expansionsventil i vätskeledningen. Omkastningsventil för avfrostning. Driftfyllning med köldmedium HFC407C. Kylutrustning/alternativ och tillval Avstängningsventil i sugledningen. Avstängningsventil i hetgasledningen. Låg- och högtrycksmanometrar i sug- och hetgasledningarna. Utebatterier utförda i kopparrör med kopparlameller. Utebatterier utförda i kopparrör med aluminiumlameller belagda med polyesterhartsfärg. Utebatterier utförda i kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver. Värmebärarutrustning Flödesvakt av paddeltyp i utgående värmebärarledning [se vidare kapitel Tillval/detaljer, rubrik Flödesvakt ]. Värmebärarutrustning/alternativ och tillval Pumppaket typ VB1LP med horisontell torrlöpande värmebärarpump för normal tryckuppsättning monterad i inkommande värmebärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil, erforderliga avluftnings- och avtappningsventiler, flödesvakt i utgående värmebärarledning samt erforderliga extra interna värmebärarledningar isolerade med minimum 9 mm cellplastisolering [storlekar ]. Pumppaket typ VB1HP med horisontellt torrlöpande värmebärarpump för hög tryckuppsättning monterad i inkommande värmebärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil, erforderliga avluftnings- och avtappningsventiler, flödesvakt i utgående värmebärarledning samt erforderliga extra interna värmebärarledningar isolerade med 9 mm cellplastisolering [storlekar ]. Pumppaket typ VB2LP med dubbla parallella (en i reserv) horisontellt torrlöpande värmebärarpumpar för normal tryckuppsättning monterad i inkommande värmebärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil, erforderliga avluftnings- och avtappningsventiler, flödesvakt i utgående värmebärarledning samt erforderliga extra interna värmebärarledningar isolerade med 9 mm cellplastisolering [storlekar ]. Pumppaket typ VB2HP med dubbla parallella (en i reserv) horisontellt torrlöpande värmebärarpumpar för hög tryckuppsättning monterad i inkommande värmebärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppa- 9

10 Utrustningsspecifikation med alternativ och tillval ketet skall inkludera säkerhetsventil, erforderliga avluftnings- och avtappningsventiler, flödesvakt i utgående värmebärarledning samt erforderliga extra interna värmebärarledningar isolerade med 9 mm cellplastisolering [storlekar ]. Hetgasvärmeväxlare. Gummikompensatorer för montering i inkommande och utgående värmebärarledningar (bipackade) [rekommenderat tillval] [se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer ]. Silsats för montering i inkommande värmebärarledning bestående av smutsfilter och två avstängningsventiler (bipackad). Smutsfiltrets maskstorlek skall vara max. 1 mm. [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Silsatser ]. Blandningskärl [se vidare kapitel Tillval/detaljer, rubrik Blandningskärl ]. 3-vägsventil för fördelning tappvarmvatten/värmevatten. 3-vägsventil för fördelning tappvarmvatten/värmevatten (bipackad). Mikroprocessor Programmerbar mikroprocessor med svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3000 compact med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/ Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar. Värmeeffektbegränsning från extern kontakt. Börvärdesval (dubbla börvärden) från extern kontakt. Börvärdesförskjutning från extern analog signal (4 20 ma). Mikroprocessor/alternativ och tillval Mikroprocessorpanel för separat montering (bipackad) [max. 200 m ledning]. Mikroprocessorpanel för separat montering (bipackad) [max. 500 m ledning]. Seriellt kort för BACnet (IP). Seriellt kort för BACnet (RS485). Seriellt kort för LonWorks (FFT-10A). Seriellt kort för Modbus (RS485). Elutrustning Elutrustningen skall vara utförd enligt EN / EC och inkludera: Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar (automatsäkringar) och startapparater för ingående apparater, manövertransformator, relä för start/stopp av extern värmebärarpump [aggregat utan inbyggd/-a pump/-ar] samt plintar för extern start/ stopp, potentialfritt summalarm och övriga in-/utsignaler samt partmärkning av manöverkretsen. Intern elektrisk ledningsdragning. Elutrustning/alternativ och tillval Mjukstartsutrustning. Fasföljdsvakt. Plintar för extern driftindikering av kompressorerna. 10

11 Tekniska data/allmänt Värmebärartemperatur 40/45 C Normal ljudnivå AW-HT/CAE Värmepump typ Effektdata Värmeeffekt 1) kw 38,0 51,3 68,8 84,9 102 Effektbehov 1) 2) kw 10,7 14,4 19,4 23,6 27,7 COP 3,55 3,56 3,55 3,60 3,68 Arbetsområde/utetemperatur C Se kapitel Tekniska data/arbetsområden Luftvärmeväxlardata (förångaren) Batterityp Kopparrör med aluminiumlameller Typ av stryporgan Termostatisk expansionsventil Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,25 0,25 0,25 0,25 0,25 Luftflöde m³/s 5,15 7,51 10,39 10,6 10,39 Kondensavloppanslutning Två anslutningar med DN32 invändig rörgänga Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 3,8 4,0 4,0 4,2 4,2 Effektreglering 100/50/0% Hetgasvärmeväxlardata (tillval) Kontakta vår kundtjänst Vätskevärmeväxlardata (kondensorn) Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmebärarvolym l Värmebäraranslutning in DN40 DN40 DN50 DN50 DN50 Värmebäraranslutning ut DN40 DN40 DN50 DN50 DN50 Anslutningstyp Utvändig gänga Värmebärarflöde 1) l/s 1,83 2,48 3,32 4,10 4,93 Värmebärartryckfall 1) kpa 10,25 12,87 14,58 18,28 22,93 Köldmediekretsdata Köldmedietyp HFC407C Antal köldmediekretsar Driftfyllning per krets 3) kg 9,0 13,0 15,0 16,5 20,0 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Värmebärarkretsdata Min. systemvolym 4) 5) l Rekommenderad systemvolym 4) 6) l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck VB*LP 1) 7) kpa Tillgängligt tryck VB*HP 1) 7) kpa Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 8) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid värmebärartemperatur in/ut 40/45 C, värmebärare vatten, försmutsningsmotstånd 0, m² C/W i vätskevärmeväxlaren (kondensorn), ingående lufttemperatur till luftvärmeväxlaren (förångaren) 7 C och köldmedium HFC407C. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser aggregatets totala effektbehov, d.v.s. kompressorernas effektbehov i den aktuella driftpunkten plus luftvärmeväxlarfläktarnas märkeffekt. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställes vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Dessa data gäller då aggregatet styrs med utgångspunkt från värmebärartemperaturen vid angivna driftdata enligt not 1. Komplettering med extern bufferttank erfordras om systemets totala volym understiger angivna volymer. För erforderliga systemvolymer vid andra driftdata se kapitel Tekniska data/arbetsområden, rubrik Minsta systemvolym i värmebärarsystem. 5) Lägsta tillåtna systemvolym för att skydda aggregatet vid flytande börvärde/stegkontroll. 6) Rekommenderad min. systemvolym för jämnast möjliga drift. 7) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 8) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. För effektdata vid andra utetemperaturer än enligt not 1) ovan, kontakta vår kundtjänst. 11

12 Tekniska data/allmänt Värmebärartemperatur 40/45 C Låg ljudnivå (LN) AW-HT/CAE/LN Värmepump typ Effektdata Värmeeffekt 1) kw 38,4 51,0 69,4 85,8 100 Effektbehov 1) 2) kw 10,7 14,3 19,4 23,7 27,6 COP 3,59 3,57 3,58 3,62 3,63 Arbetsområde/utetemperatur C Se kapitel Tekniska data/arbetsområden Luftvärmeväxlardata (förångaren) Batterityp Kopparrör med aluminiumlameller Typ av stryporgan Termostatisk expansionsventil Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,25 0,25 0,25 0,25 0,25 Luftflöde m³/s 4,17 6,25 8,42 8,68 8,68 Kondensavloppanslutning Två anslutningar med DN32 invändig rörgänga Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 3,8 4,0 4,0 4,2 4,2 Effektreglering 100/50/0% Hetgasvärmeväxlardata (tillval) Kontakta vår kundtjänst Vätskevärmeväxlardata (kondensorn) Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmebärarvolym l Värmebäraranslutning in DN40 DN40 DN50 DN50 DN50 Värmebäraranslutning ut DN40 DN40 DN50 DN50 DN50 Anslutningstyp Utvändig gänga Värmebärarflöde 1) l/s 1,85 2,46 3,35 4,14 4,84 Värmebärartryckfall 1) kpa 10,46 12,72 14,84 18,67 22,18 Köldmediekretsdata Köldmedietyp HFC407C Antal köldmediekretsar Driftfyllning per krets 3) kg 9,0 13,0 15,0 16,5 20,0 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Värmebärarkretsdata Min. systemvolym 4) 5) l Rekommenderad systemvolym 4) 6) l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck VB*LP 1) 7) kpa Tillgängligt tryck VB*HP 1) 7) kpa Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 8) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid värmebärartemperatur in/ut 40/45 C, värmebärare vatten, försmutsningsmotstånd 0, m² C/W i vätskevärmeväxlaren (kondensorn), ingående lufttemperatur till luftvärmeväxlaren (förångaren) 7 C och köldmedium HFC407C. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser aggregatets totala effektbehov, d.v.s. kompressorernas effektbehov i den aktuella driftpunkten plus luftvärmeväxlarfläktarnas märkeffekt. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställes vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Dessa data gäller då aggregatet styrs med utgångspunkt från värmebärartemperaturen vid angivna driftdata enligt not 1. Komplettering med extern bufferttank erfordras om systemets totala volym understiger angivna volymer. För erforderliga systemvolymer vid andra driftdata se kapitel Tekniska data/arbetsområden, rubrik Minsta systemvolym i värmebärarsystem. 5) Lägsta tillåtna systemvolym för att skydda aggregatet vid flytande börvärde/stegkontroll. 6) Rekommenderad min. systemvolym för jämnast möjliga drift. 7) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 8) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. För effektdata vid andra utetemperaturer än enligt not 1) ovan, kontakta vår kundtjänst. 12

13 Tekniska data/allmänt Värmebärartemperatur 60/65 C Normal ljudnivå AW-HT/CAE Värmepump typ Effektdata Värmeeffekt 1) kw 41,2 52,4 72,7 88,8 108 Effektbehov 1) 2) kw 16,1 20,0 27,7 33,7 40,9 COP 2,56 2,62 2,62 2,64 2,64 Arbetsområde/utetemperatur C Se kapitel Tekniska data/arbetsområden Luftvärmeväxlardata (förångaren) Batterityp Kopparrör med aluminiumlameller Typ av stryporgan Termostatisk expansionsventil Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,25 0,25 0,25 0,25 0,25 Luftflöde m³/s 5,15 7,51 10,39 10,6 10,39 Kondensavloppanslutning Två anslutningar med DN32 invändig rörgänga Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 3,8 4,0 4,0 4,2 4,2 Effektreglering 100/50/0% Hetgasvärmeväxlardata (tillval) Kontakta vår kundtjänst Vätskevärmeväxlardata (kondensorn) Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmebärarvolym l Värmebäraranslutning in DN40 DN40 DN50 DN50 DN50 Värmebäraranslutning ut DN40 DN40 DN50 DN50 DN50 Anslutningstyp Utvändig gänga Värmebärarflöde 1) l/s 2,01 2,55 3,54 4,32 5,25 Värmebärartryckfall 1) kpa 12,24 13,64 16,54 20,32 26,07 Köldmediekretsdata Köldmedietyp HFC407C Antal köldmediekretsar Driftfyllning per krets 3) kg 9,0 13,0 15,0 16,5 20,0 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Värmebärarkretsdata Min. systemvolym 4) 5) l Rekommenderad systemvolym 4) 6) l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck VB*LP 1) 7) kpa Tillgängligt tryck VB*HP 1) 7) kpa Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 8) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid värmebärartemperatur in/ut 60/65 C, värmebärare vatten, försmutsningsmotstånd 0, m² C/W i vätskevärmeväxlaren (kondensorn), ingående lufttemperatur till luftvärmeväxlaren (förångaren) 7 C och köldmedium HFC407C. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser aggregatets totala effektbehov, d.v.s. kompressorernas effektbehov i den aktuella driftpunkten plus luftvärmeväxlarfläktarnas märkeffekt. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställes vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Dessa data gäller då aggregatet styrs med utgångspunkt från värmebärartemperaturen vid angivna driftdata enligt not 1. Komplettering med extern bufferttank erfordras om systemets totala volym understiger angivna volymer. För erforderliga systemvolymer vid andra driftdata se kapitel Tekniska data/arbetsområden, rubrik Minsta systemvolym i värmebärarsystem. 5) Lägsta tillåtna systemvolym för att skydda aggregatet vid flytande börvärde/stegkontroll. 6) Rekommenderad min. systemvolym för jämnast möjliga drift. 7) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 8) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. För effektdata vid andra utetemperaturer än enligt not 1) ovan, kontakta vår kundtjänst. 13

14 Tekniska data/allmänt Värmebärartemperatur 60/65 C Låg ljudnivå (LN) AW-HT/CAE/LN Värmepump typ Effektdata Värmeeffekt 1) kw 41,6 52,0 73,0 89,8 106 Effektbehov 1) 2) kw 16,1 19,9 27,7 33,8 40,4 COP 2,58 2,61 2,64 2,66 2,63 Arbetsområde/utetemperatur C Se kapitel Tekniska data/arbetsområden Luftvärmeväxlardata (förångaren) Batterityp Kopparrör med aluminiumlameller Typ av stryporgan Termostatisk expansionsventil Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,25 0,25 0,25 0,25 0,25 Luftflöde m³/s 4,17 6,25 8,42 8,68 8,68 Kondensavloppanslutning Två anslutningar med DN32 invändig rörgänga Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 3,8 4,0 4,0 4,2 4,2 Effektreglering 100/50/0% Hetgasvärmeväxlardata (tillval) Kontakta vår kundtjänst Vätskevärmeväxlardata (kondensorn) Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmebärarvolym l Värmebäraranslutning in DN40 DN40 DN50 DN50 DN50 Värmebäraranslutning ut DN40 DN40 DN50 DN50 DN50 Anslutningstyp Utvändig gänga Värmebärarflöde 1) l/s 2,03 2,53 3,55 4,37 5,17 Värmebärartryckfall 1) kpa 12,47 13,44 16,67 20,78 25,25 Köldmediekretsdata Köldmedietyp HFC407C Antal köldmediekretsar Driftfyllning per krets 3) kg 9,0 13,0 15,0 16,5 20,0 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/28,0 på lågtryckssidan Värmebärarkretsdata Min. systemvolym 4) 5) l Rekommenderad systemvolym 4) 6) l Antal pumpar 1/2 1/2 1/2 Tillgängligt tryck VB*LP 1) 7) kpa Tillgängligt tryck VB*HP 1) 7) kpa Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 8) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid värmebärartemperatur in/ut 60/65 C, värmebärare vatten, försmutsningsmotstånd 0, m² C/W i vätskevärmeväxlaren (kondensorn), ingående lufttemperatur till luftvärmeväxlaren (förångaren) 7 C och köldmedium HFC407C. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser aggregatets totala effektbehov, d.v.s. kompressorernas effektbehov i den aktuella driftpunkten plus luftvärmeväxlarfläktarnas märkeffekt. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställes vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Dessa data gäller då aggregatet styrs med utgångspunkt från värmebärartemperaturen vid angivna driftdata enligt not 1. Komplettering med extern bufferttank erfordras om systemets totala volym understiger angivna volymer. För erforderliga systemvolymer vid andra driftdata se kapitel Tekniska data/arbetsområden, rubrik Minsta systemvolym i värmebärarsystem. 5) Lägsta tillåtna systemvolym för att skydda aggregatet vid flytande börvärde/stegkontroll. 6) Rekommenderad min. systemvolym för jämnast möjliga drift. 7) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 8) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. För effektdata vid andra utetemperaturer än enligt not 1) ovan, kontakta vår kundtjänst. 14

15 Tekniska data/arbetsområden Flöden Värmebärare Värmepump typ Min. l/s Max. l/s AW-HT/CAE0122 0,92 7,64 AW-HT/CAE/LN0122 0,92 7,64 AW-HT/CAE0152 0,92 7,64 AW-HT/CAE/LN0152 0,92 7,64 AW-HT/CAE0202 1,47 7,64 AW-HT/CAE/LN0202 1,47 7,64 AW-HT/CAE0262 2,06 7,64 AW-HT/CAE/LN0262 2,06 7,64 AW-HT/CAE0302 2,39 7,64 AW-HT/CAE/LN0302 2,39 7,64 15

16 Tekniska data/arbetsområden Temperaturer Normal ljudnivå Utgående värmebärartemperatur [ C] Utetemperatur [ C] Låg ljudnivå (LN) Utgående värmebärartemperatur [ C] Utetemperatur [ C] 16

17 Tekniska data/arbetsområden Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling Beroende på i vilken miljö ett aggregat är placerat, är dess batteri/-er utsatta för korrosion. I rena miljöer är korrosionen obetydlig och några särskilda åtgärder behöver inte vidtas. I miljöer med aggressiva substanser i luften måste det emellertid hänsyn tas till luftens sammansättning, vid val av material i batterierna och typ av ytbehandling. Det finns ett antal olika material och ytbehandlingar att välja på. I nedanstående tabell finns ett antal riktlinjer för val av batterier i olika miljöer. Notera dock att tabellen endast är avsedd som allmän vägledning. Varje enskilt fall måste bedömas utifrån sina egna förutsättningar, t.ex. koncentration av aggressiva substanser, avstånd från utsläppskällan, förhärskande vindriktning etc. Dessutom måste hänsyn tas till årlig drifttid. Ett aggregat som arbetar 24 timmar om dygnet, 7 dagar i veckan hela året, t.ex. ett frikylningsaggregat, är betydligt mer utsatt än ett aggregat som bara är i drift ett fåtal timmar på sommaren. OBS! Dessa riktlinjer är generella. Alla alternativa material och ytbehandlingar är inte tillgängliga för alla aggregattyper. Kontakta vår kundtjänst för information om tillgängliga alternativ för aktuellt aggregat. Typ av batteri och lämplighet Miljö Aggressiva substanser Noteringar och övrigt Obehandlade mikrokanalbatterier Mikrokanalbatterier med elektrolytisk epoxipolymerbeläggning Kopparrör med aluminiumlameller Kopparrör med aluminiumlameller belagda med polyesterhartsfärg Kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver Kopparrör med kopparlameller Stadsmiljö, som inte faller under något av nedanstående miljöalternativ CO x Ja Ja Ja Ja Ja Ja Lantlig miljö, som inte faller under något av nedanstående miljöalternativ Ja Ja Ja Ja Ja Ja Marin miljö en bit från till några mil innanför kustlinjen Klorider Lägre koncentrationer till låga beroende på avståndet från kustlinjen och förhärskande vindriktning Nej Ja Ja/Nej 1) 2) Ja Ja Ja Marin miljö nära havet där det inte blåser saltvatten på utrustningen Klorider Höga koncentrationer Nej Ja Nej Nej Ja Nej Hård marin miljö vid kusten där det blåser saltvatten på utrustningen, på fartyg och på oljeplattformar Klorider Mycket höga koncentrationer Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej Jordbruk SO x, NO x Gödningsmedel, organiska beståndsdelar Nej Ja Ja/Nej 1) 2) Ja Ja Ja Tung industri, t.ex. järn- och stålindustri Svavel, SO x, NO x Sot Nej Nej Nej Nej Livsmedelsproduktion Fett, fukt Nej Ja Ja/Nej 1) 2) 3) 4) Nej Ja/Nej 1) 2) Ja Ja Ja Avfallshantering Ammoniak Partiklar, organiska substanser Nej Ja Ja/Nej 1) 2) Ja Ja Ja I närheten av avloppsreningsanläggning Svavelföreningar, ammoniak Organiska substanser Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej PRISRELATION 5) VIKTRELATION 5) KÖLDMEDIEFYLLNING 5) ) Beroende på koncentrationen av aggressiva substanser. 2) Värmeöverföringen försämras efter hand som aluminiumflänsarna korroderas. Så småningom kan byte av batteri erfordras. 3) Rören kan skadas efter hand, med risk för läckage. 4) Batteriet bör underhållsbehandlas med jämna mellanrum. 5) Lägre siffra betyder lägre kostnad/vikt/fyllning. För exakta uppgifter kontakta vår kundtjänst. 17

18 Tekniska data/arbetsområden Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling BESKRIVNING AV BATTERIER Mikrokanalbatterier Mikrokanalbatterier belagda med elektrolytisk epoxipolymerbeläggning Batterier utförda av kopparrör med aluminiumlameller Batterier utförda av kopparrör med aluminiumlameller belagda med polyesterhartsfärg Batterier utförda av kopparrör med aluminiumlameller belagda med polyuretanfärg Batterier utförda av kopparrör med kopparlameller Dessa batterier, som är utförda helt i aluminium, har en rad fördelar jämfört med traditionella batterier utförda av kopparrör med aluminiumlameller: bättre värmeöverföring, lägre köldmediefyllning och lägre vikt. Bör väljas i första hand i rena miljöer. Lika ovan men belagda med epoxipolymerbeläggning som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. Traditionella batterier för användning i rena miljöer. Lika traditionella batterier ovan, men med lamellerna belagda med polyesterhartsfärg, som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. Lika traditionella batterier ovan, men med lamellerna belagda med polyuretanfärg med metallisk emulsion fin guard silver, som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. För maximal hållbarhet i aggressiva miljöer bör dessa batterier underhållsbehandlas med jämna mellanrum. Dessa batterier är betydligt tyngre än övriga batterityper. Hänsyn till viktökningen och den förändrade viktfördelningen i aggregatet måste tas vid val av denna batterityp. 18

19 Tekniska data/arbetsområden Kvalitet på vätskor i system för kylning, frikylning, återvinning och uppvärmning Rad Benämning Symbol Gränsvärden 1 Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 150 ppm 4 Järnjoner Fe 3+ < 0,5 ppm 5 Manganjoner Mn 2+ <0,05 ppm 6 Koldioxid CO 2 < 10 ppm 7 Vätesulfid H 2 S < 50 ppb 8 Syre O 2 < 0,1 ppm 9 Klor Cl 2 < 0,5 ppm 10 Ammoniak NH 3 < 0,5 ppm 11 Förhållande mellan karbonater och sulfater HCO - 3 / SO 2-4 > 1 12 Langlier mättnadsindex LSI -0,4 0,4 13 Konduktivitet S/cm Noteringar: Rad 1 Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 100 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan 0,2 och 0,3 ppm. Rad 10 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad 11 Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. Rad 12 Ett LSI under -0,5 tenderar att upplösa fast CaCO 3 (korrosionsrisk) medan ett LSI över 0,5 tenderar att bilda fast CaCO 3 (skalbildning). Rad 13 En konduktivitet högre än angivet värde förorsakar korrosion. OBS! Angivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas. 19

20 Tekniska data/arbetsområden Minsta systemvolym i värmebärarsystem Allmänt Den aktiva systemvolymen (den volym som pumpas genom värmepumpen) i ett värmebärarsystem är av väsentlig betydelse för värmepumpens och därmed hela systemets funktion. Ett system med liten aktiv volym i förhållande till värmepumpens lägsta effektsteg, tvingar aggregatet till frekventa starter och stopp. Detta i kombination med inbyggt kompressorskydd i form av startfördröjning, som förhindrar kompressorn/-erna att starta inom viss tid efter ett stopp, samt i vissa fall även en begränsning av antal starter per timma (större aggregat), kan resultera i kraftiga pendlingar i värmebärartemperaturen och i värsta fall skador på aggregatet. En tillräckligt stor aktiv systemvolym ger däremot en jämn värmebärartemperatur och stabil drift i hela systemet. OBS! Om värmebärarkretsen är utförd med primär- och sekundärkrets får även sekundärkretsen inräknas i den aktiva systemvolymen, under förutsättning att det dels sker ett kontinuerligt och fullständigt värmeutbyte mellan kretsarna (blandning i en värmebärartank eller värmeväxling i en värmeväxlare), dels att flödet i sekundärkretsen är konstant (kretsens samtliga slutapparater är utrustade med 3-vägs styrventiler). Om flödet i sekundärkretsen varierar (kretsens slutapparater är utrustade med 2-vägs styrventiler) får endast primärkretsen inräknas i den aktiva systemvolymen. System med enkel krets System med primär- och sekundärkretsar och trevägsventiler System med primär- och sekundärkretsar och tvåvägsventiler Värmeobjekt Värmebärarpump Bufferttank Värmeobjekt Värmeobjekt Värmebärarpump/ primärkrets Värmeobjekt Värmeobjekt Värmebärarpump/ primärkrets Värmeobjekt Värmepump Värmepump Bufferttank Värmepump Bufferttank Värmebärarpump/ sekundärkrets Värmebärarpump/ sekundärkrets Om den aktiva systemvolymen är för liten, måste värmebärarsystemet kompletteras med bufferttank. Minsta tillåtna systemvolymer för att skydda aggregatet Värmepumpar med flytande börvärde ( Logic control / Quick Mind ) För aggregat med denna typ av styrning rekommenderar Climaveneta en minsta aktiv värmebärarvolym på 3,5 5 liter per kw värmeeffekt för att skydda värmepumpen mot skador. För aktuellt värde för en specifikt värmepump, se aktuell produktdokumentation. Värmepumpar med stegkontroll (Step control) För aggregat med denna typ av styrning rekommenderar Climaveneta en minsta aktiv värmebärarvolym på ca. 7 liter per kw värmeeffekt för att skydda värmepumpen mot skador. För aktuellt värde för en specifikt värmepump, se aktuell produktdokumentation. OBS! Stegkontroll ger lägre variation i utgående värmebärartemperatur än flytande börvärde ( Logic control / Quick Mind ), vars lägre krav på minsta volym, beror på att styrningen utgår från en viss temperaturvariation. Värmepumpar med inverter För värmepumpar med inverter gäller samma rekommendationer, som för aggregat med effektreglering i steg, eftersom även dessa aggregat har ett lägsta effektsteg, som startar och stoppar, då invertern reglerat ner kompressorvarvtalet till den nedre gränsen för säker kompressordrift. För aktuellt värde för en specifikt värmepump, se aktuell produktdokumentation. Noteringar Ovanstående värden gäller vid en värmebärartemperaturdifferens på 5 C eller högre. Om värmebärartemperaturtemperaturdifferensen är 4 C måste de rekommenderade systemvolymerna ökas med 25 % och om värmebärartemperaturtemperaturdifferensen är 3 C måste de rekommenderade systemvolymerna ökas med 67 %. Om värmebäraren är blandad med glykol skall angivna volymer ökas med 13 %. Systemvolymer för jämnast möjliga drift Ovanstående rekommendationer resulterar i en viss variation av värmebärartemperaturen, hur mycket beroende på det aktuella värmebehovet i förhållande till aggregatets lägsta effektsteg m.m. I de flesta anläggningar kan denna variation vara acceptabel, men i anläggningar med högre krav på jämn värmebärartemperatur, krävs större värmebärarvolymer. I sådana fall rekommenderas en värmebärarvolym på minst 15 l/kw värmeeffekt. 20

21 Tekniska data/el Aggregat med normal ljudnivå AW-HT/CAE Värmepump typ Eldata 1) Anslutningsspänning V 400/3+N+PE/50 Märkeffekt kw AW-HT/CAE AW-HT/CAE /VB*LP AW-HT/CAE /VB*HP Märkström A AW-HT/CAE AW-HT/CAE /VB*LP AW-HT/CAE /VB*HP Startström A AW-HT/CAE AW-HT/CAE /VB*LP AW-HT/CAE /VB*HP Max. kabelarea (Cu) mm² AW-HT/CAE AW-HT/CAE /VB*LP AW-HT/CAE /VB*HP Rekommenderad avsäkring A(t) AW-HT/CAE AW-HT/CAE /VB*LP AW-HT/CAE /VB*HP ) Se även elscheman för aktuellt aggregat. Aggregat med låg ljudnivå (LN) AW-HT/CAE/LN Värmepump typ Eldata 1) Anslutningsspänning V 400/3+N+PE/50 Märkeffekt kw AW-HT/CAE/LN AW-HT/CAE/LN /VB*LP AW-HT/CAE/LN /VB*HP Märkström A AW-HT/CAE/LN AW-HT/CAE/LN /VB*LP AW-HT/CAE/LN /VB*HP Startström A AW-HT/CAE/LN AW-HT/CAE/LN /VB*LP AW-HT/CAE/LN /VB*HP Max. kabelarea (Cu) mm² AW-HT/CAE/LN AW-HT/CAE/LN /VB*LP AW-HT/CAE/LN /VB*HP Rekommenderad avsäkring A(t) AW-HT/CAE/LN AW-HT/CAE/LN /VB*LP AW-HT/CAE/LN /VB*HP ) Se även elscheman för aktuellt aggregat. 21

22 Tekniska data/ljud Aggregat med normal ljudnivå Ljudeffektnivåer Värmepump typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) AW-HT/CAE AW-HT/CAE AW-HT/CAE AW-HT/CAE AW-HT/CAE Noteringar: Euroventcertifierade aggregat är testade vid värmebärartemperatur 45/40 C och omgivande lufttemperatur 7 C enligt ISO 9614 samt Eurovents akustiska test 8/1 och aggregat, som inte omfattas av Euroventcertifiering, enligt ISO Ljudtrycksnivåer Ljudeffektnivå db Värmepump typ Oktavband (Hz) Totalt db(a) AW-HT/CAE AW-HT/CAE AW-HT/CAE AW-HT/CAE AW-HT/CAE Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på de angivna ljudeffektnivåerna. 22

23 Tekniska data/ljud Aggregat med låg ljudnivå (LN) Ljudeffektnivåer Värmepump typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) AW-HT/CAE/LN AW-HT/CAE/LN AW-HT/CAE/LN AW-HT/CAE/LN AW-HT/CAE/LN Noteringar: Euroventcertifierade aggregat är testade vid värmebärartemperatur 45/40 C och omgivande lufttemperatur 7 C enligt ISO 9614 samt Eurovents akustiska test 8/1 och aggregat, som inte omfattas av Euroventcertifiering, enligt ISO Ljudtrycksnivåer Ljudeffektnivå db Värmepump typ Oktavband (Hz) Totalt db(a) AW-HT/CAE/LN AW-HT/CAE/LN AW-HT/CAE/LN AW-HT/CAE/LN AW-HT/CAE/LN Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på de angivna ljudeffektnivåerna. 23

24 Tekniska data/mått och vikter AW-HT/CAE/* Värmepump typ Mått Se även måttritning för aktuellt aggregat Längd (A) mm Bredd (B) mm Höjd (H) mm Driftvikt kg AW-HT/CAE AW-HT/CAE /VB1*P AW-HT/CAE /VB2*P AW-HT/CAE/LN AW-HT/CAE/LN /VB1*P AW-HT/CAE/LN /VB2*P AW-HT/CAE /D AW-HT/CAE /D/VB1*P AW-HT/CAE /D/VB2*P AW-HT/CAE/LN /D AW-HT/CAE/LN /D/VB1*P AW-HT/CAE/LN /D/VB2*P Lyft Använd endast lyftöglor av samma längd H C1 C B B A Anslutning för aggregat med och utan pump/-ar Anslutning för aggregat med pump/-ar och trevägsventil för tappvarmvatten Luft in Luft ut 600 1) Värmebärare in 2 Värmebärare för uppvärmning ut Värmebärare för uppvärmning ut W1 W3 W5 4 Värmebärare för tappvarmvatten ut 5 Värmebärare hetgasvärmeväxlare in 6 7 Värmebärare hetgasvärmeväxlare ut Avfrostningsdränering W2 6 hål (M12) W4 W6 8 Kraftmatning in 1000 Erforderligt utrymme för service W1 W6 = Placering av vibrationsdämpare 1) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 2008:1 samt Svensk Standard SS

25 Alternativ och tillval Ramverk och hölje Benämning/beskrivning För aggregat typ/storlek Noteringar Extra invändig ljudisolering av kompressorutrymmet Alla Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval] Alla Kylutrustning/allmänt Benämning/beskrivning För aggregat typ/storlek Noteringar Avstängningsventil i sugledningarna Alla Avstängningsventil i hetgasledningarna Alla Låg- och högtrycksmanometrar i sug- och hetgasledningarna Alla Värmeåtervinning med hetgasvärmeväxlare (tillval) Alla Möjliggör återvinning av kompressorns överhettningsvärme (ca 20 % av den totala kondensorvärmen). Den återvunna värmen kan t.ex. användas för uppvärmning av tappvarmvatten. Kontakta vår kundtjänst för ytterligare information. 25

26 Alternativ och tillval Kylutrustning/förångarbatterier Benämning/beskrivning Utebatterier (förångare) utförda i kopparrör med aluminiumlameller belagda med polyesterhartsfärg För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling. Utebatterier (förångare) utförda i kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling. Utebatterier (förångare) utförda i kopparrör med kopparlameller Alla Se vidare kapitel Tekniska data/ arbetsområden, rubrik Kvalitet på ingående luft till uteluftsberörda batterier samt allmänna riktlinjer för val av material och ytbehandling. Värmebärarutrustning/allmänt Benämning/beskrivning För aggregat typ/storlek Noteringar 3-vägsventil för fördelning av tappvarmvatten Alla Kan fås monterad i aggregatet eller levererad bipackad. Gummikompensatorer med gängade anslutningar (bipackade) [rekommenderat tillval] Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Fortsättning nästa sida 26

27 Alternativ och tillval Värmebärarutrustning/allmänt Benämning/beskrivning Silsats för montering i inkommande värmebärarledning bestående av smutsfilter och två avstängningsventiler (bipackad) [obligatorisk säkerhetsutrustning] För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tillval/detaljer, rubrik Silsatser. Blandningskärl Alla Se vidare kapitel Tillval/detaljer, rubrik Blandningskärl. Värmebärarutrustning/pumppaket Benämning/beskrivning Pumppaket typ VB1LP med horisontell torrlöpande värmebärarpump för normal tryckuppsättning monterad i inkommande värmebärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera erforderliga extra interna värmebärarledningar isolerade med 9mm cellplastisolering NORMAL TRYCK- UPPSÄTTNING För aggregat typ/storlek Alla Noteringar Se Beteckningsnyckel på sidan 2. Pumppaket typ VB1HP med horisontell torrlöpande värmebärarpump för hög tryckuppsättning monterad i inkommande värmebärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera erforderliga extra interna värmebärarledningar isolerade med 9mm cellplastisolering HÖG TRYCK- UPPSÄTTNING Alla Se Beteckningsnyckel på sidan 2. Fortsättning nästa sida 27

28 Alternativ och tillval Värmebärarutrustning/pumppaket Benämning/beskrivning Pumppaket typ VB2LP med dubbla parallella (en i reserv) horisontella torrlöpande värmebärarpumpar för normal tryckuppsättning monterade i inkommande värmebärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera erforderliga extra interna värmebärarledningar isolerade med 9 mm cellplastisolering NORMAL TRYCK- UPPSÄTTNING För aggregat typ/storlek Alla Noteringar Se Beteckningsnyckel på sidan 2. Pumppaket typ VB2HP med dubbla parallella (en i reserv) horisontella torrlöpande värmebärarpumpar för hög tryckuppsättning monterade i inkommande värmebärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera erforderliga extra interna värmebärarledningar isolerade med 9 mm cellplastisolering HÖG TRYCK- UPPSÄTTNING Alla Se Beteckningsnyckel på sidan 2. Mikroprocessor Benämning/beskrivning För aggregat typ/storlek Noteringar Mikroprocessorpanel för separat montering (max. 200 m ledning) (bipackad) Alla Mikroprocessorpanel för separat montering (max. 500 m ledning) (bipackad) Alla Seriellt kort för BACnet (IP) Alla Seriellt kort för BACnet (RS485) Alla Fortsättning nästa sida 28

29 Alternativ och tillval Mikroprocessor Benämning/beskrivning För aggregat typ/storlek Noteringar Seriellt kort för LonWorks (FTT-10A) Alla Seriellt kort för Modbus (RS485) Alla Elutrustning Benämning/beskrivning För aggregat typ/storlek Noteringar Mjukstartsutrustning Alla Mjukstartsutrustning Alla Fasföljdsvakt Alla Plintar för extern driftindikering av kompressorerna Alla 29

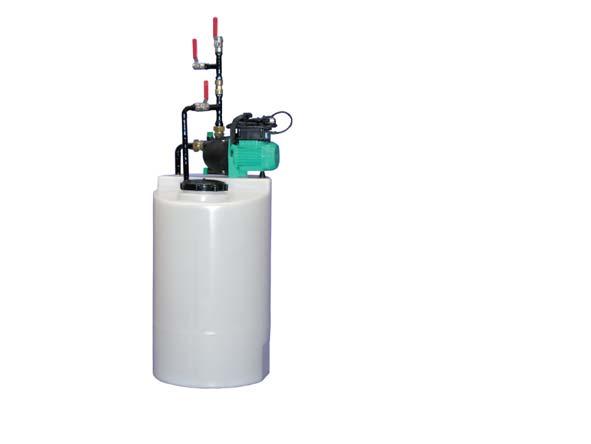

30 Alternativ och tillval/detaljer Blandningskärl Anslutning till köldmedie-, kylmedel- eller värmesystemet Tömningsanslutning VH VB VH P/P VH P/P = Påfyllningspump VB = Backventil VH = Stängventil Anslutning DN20 Volym l 60 Driftvikt kg 75 För information om frostskyddsvätska i köldbäraren/kylmedlet/värmebäraren, se separat Produktinformation för blandningskärlet. 30

31 Alternativ och tillval/detaljer Gummikompensatorer Aggregat utan hetgasvärmeväxlare Värmebärarkretsen Anslutning typ Antal Typ Anslutningsdimension AW-HT/CAE/* eller 3 1) 12-TEG040 DN40 AW-HT/CAE/* eller 3 1) 12-TEG040 DN40 AW-HT/CAE/* eller 3 1) 12-TEG050 DN50 AW-HT/CAE/* eller 3 1) 12-TEG050 DN50 AW-HT/CAE/* eller 3 1) 12-TEG050 DN50 För vibrationsdämpning i in- och utgående värmebärarledningar. Se även separat Produktionformation för gummikompensatorer. 1) 3 st om aggregatet är utrustat med inbyggd 3-vägsventil för fördelning tappvarmvatten/värmevatten. Annars 2 st. Aggregat med hetgasvärmeväxlare Anslutning typ Värmebärarkretsen (kondensorn) Antal Typ Hetgasvärmeväxlarkretsen Anslutningsdimension Antal Typ Anslutningsdimension AW-HT/CAE/*0122/D 2 eller 3 1) 12-TEG040 DN TEG040 DN40 AW-HT/CAE/*0152/D 2 eller 3 1) 12-TEG040 DN TEG040 DN40 AW-HT/CAE/*0202/D 2 eller 3 1) 12-TEG050 DN TEG040 DN40 AW-HT/CAE/*0262/D 2 eller 3 1) 12-TEG050 DN TEG040 DN40 AW-HT/CAE/*0302/D 2 eller 3 1) 12-TEG050 DN TEG040 DN40 För vibrationsdämpning i in- och utgående värmebärar- och kylmedelledningar. Se även separat Produktionformation för gummikompensatorer. 1) 3 st om aggregatet är utrustat med inbyggd 3-vägsventil för fördelning tappvarmvatten/värmevatten. Annars 2 st. 31

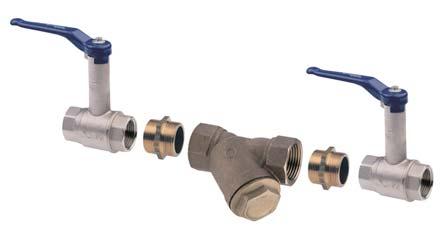

32 Alternativ och tillval/detaljer Silsatser Aggregat utan hetgasvärmeväxlare Värmebärarkretsen Anslutning typ Silsats typ 1) Anslutningsdimension Kv-värden m³/h Filter Ventiler 2) AW-HT/CAE/*0122 SS40/K DN40 17,0 160 AW-HT/CAE/*0152 SS50/K DN50 36,0 310 AW-HT/CAE/* SS65/K DN65 60,0 395 Noteringar: Filter erfordras för att skydda värmeväxlare mot skador p.g.a.spånor och eventuellt andra föremål i systemet. Se även separat Produktionformation för silsatser. 1) Erfordras för att skydda förångaren mot skador p.g.a.spånor och eventuellt andra föremål i köldbärarsystemet. Silsatser med /K i beteckningen är utrustade med kulventiler och de med /V i beteckningen med vindspjäll.se även separat Produktionformation för silsatser. 2) Per ventil. Aggregat med hetgasvärmeväxlare Anslutning typ Värmebärarkretsen (kondensorn) Silsats typ 1) Anslutningsdim. Hetgasvärmeväxlarkretsen Kvs-värden Kvs-värden Anslut- m³/h m³/h Silsats nings- dim. Filter Ventiler Filter Ventiler 2) typ 1) 2) AW-HT/CAE/*0122/D SS40/K DN40 17,0 160 SS40/K DN40 17,0 160 AW-HT/CAE/*0152/D SS50/K DN50 36,0 310 SS40/K DN40 17,0 160 AW-HT/CAE/*0202/D SS65/K DN65 60,0 395 SS40/K DN40 17,0 160 AW-HT/CAE/*0262/D SS65/K DN65 60,0 395 SS40/K DN40 17,0 160 AW-HT/CAE/*0302/D SS65/K DN65 60,0 395 SS40/K DN40 17,0 160 Noteringar: Filter erfordras för att skydda värmeväxlare mot skador p.g.a.spånor och eventuellt andra föremål i systemet. Se även separat Produktionformation för silsatser. 1) Erfordras för att skydda förångaren mot skador p.g.a.spånor och eventuellt andra föremål i köldbärarsystemet. Silsatser med /K i beteckningen är utrustade med kulventiler och de med /V i beteckningen med vindspjäll.se även separat Produktionformation för silsatser. 2) Per ventil. 32

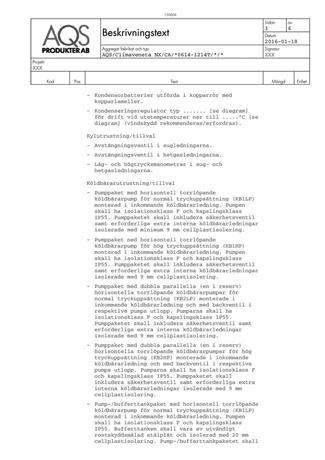

33 Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext 33
