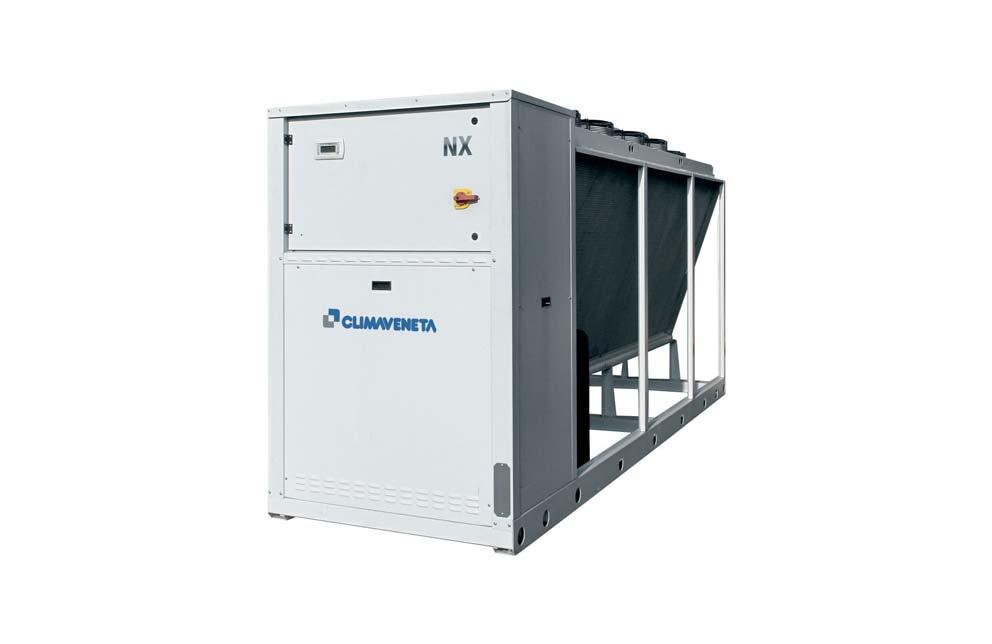

1 AQS/Climaveneta NX/K/* P/D/*/* 14 storlekar kw Luftkylt vätskekylaggregat för montering utomhus med hetgasvärmeväxlare Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Funktion...3 Utrustningsspecifikation med alternativ och tillval...6 Tekniska data/allmänt...9 Tekniska data/arbetsområden...19 Tekniska data/el...30 Tekniska data/ljud...33 Tekniska data/mått och vikter...36 Tillval...39 Beskrivningstext...42 Beteckningsnyckel 1) NX/K/LN0152P/D/KB1LP/T NX = Luftkylt vätskekylaggregat för montering utomhus K = Standard energieffektivitet CA = Hög energieffektivitet LN = Låg ljudnivå 2) SL = Extra låg ljudnivå 2) 0152 = Storleksbeteckning ( ) P = Plattvärmeväxlare D = Hetgasvärmeväxlare KB1LP = Köldbärarpump med normal tryckuppsättning KB1HP = Köldbärarpump med hög tryckuppsättning KB2LP = Dubbla köldbärarpumpar med normal tryckuppsättning KB2HP = Dubbla köldbärarpumpar med hög tryckuppsättning T = Bufferttank 1) Denna beteckningsnyckel omfattar alla typer av aggregat i aktuellt utförande. För typer i beteckningsnyckeln, som inte omfattas av detta dokument, se vår webbsida eller kontakta vår kundtjänst för information. 2) Aggregat med normal ljudnivå saknar denna beteckning. Noteringar: Asterisk (*) i en beteckning i dokumentet betyder att informationen gäller för flera alternativ. Vilka alternativ det finns på den aktuella positionen framgår av beteckningsnyckeln ovan. 2

3 Funktion Funktionsbeskrivning AQS/Climaveneta NX/K/*/D är luftkylt vätskekylaggregat med hetgasvärmeväxlare för värmeåtervinning. Aggregatet består av ett eller flera köldmediesystem för mekanisk kylning samt el- och styrutrustning. Köldmediesystemets/-ens huvudkomponenter är: förångare för kylning av vätska, kompressor, hetgasvärmeväxlare för värmeåtervinning, luftkyld kondensor, expansionsventil och köldmedium HFC410A. Köldmediet cirkuleras i respektive köldmediesystem av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från köldbäraren 1) och komprimerar det sedan till en så hög nivå, att köldmediets överhettning först kan användas för värmeåtervinning i hetgasvärmeväxlaren och därefter bringas att kondensera till vätska igen och avge den resterande upptagna värmen i kondensorn till uteluften. Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. 1) Vatten eller vatten blandat med frysskyddsvätska. Systemflödesscheman Konstant köldbärarflöde med glykol Luftkylt vätskekylaggregat typ NX inkl. pump-/ar och bufferttank LBA FLK Komponenter i rörledningarna enligt aktuellt aggregatflödesschema TI VM1 VM1 M M HC1 TI TI HC1 VH1 HC1 VH1 KB1 Glykol (7/12 C) KB2 Vatten (14/17 C) HC1 VH1 HC1 VH1 P1/KB2 SÄV PI HC1 VM2 M TI TI TI TI M VM1 EXP VH1 Kylbafflar SÄV VH2 Shuntgrupp KBSHGR/VVX+SV VH2 EXP = Expansionskärl FLK = Fläktkonvektor HC1 = Reglerventil LBA = Luftbehandlingsaggregat P1/KB2 = Köldbärarpump 1 SÄV = Säkerhetsventil TI = Termometer VH1 = Avstängningsventil VM1 = 3-vägs styrventil VM2 = 2-vägs styrventil 3

4 Funktion Systemflödesscheman Variabelt köldbärarflöde utan glykol Luftkylt vätskekylaggregat typ NX inkl. pump-/ar och bufferttank LBA FLK Komponenter i rörledningarna enligt aktuellt aggregatflödesschema VM2 M VM1 M TI TI PI TI SÄV TI PI AL HC1 HC1 VH1 HC1 VH1 KB1 Glykol (5/10 C) PI TI VVX TI PI P1/KB2 VH1 VH1 SS VH1 SIL VH1 KB2 Vatten (7/12 C) VH2 VH2 SÄV PI KB2 Vatten (14/17 C) EXP TI VH1 TI HC1 HC1 TI VH1 HC1 VM2 M (variabelt flöde) M P2/KB2 VB VH1 Kylbafflar Shuntgrupp KBSHGR/SV2 AL = Avluftningsventil EXP = Expansionskärl FLK = Fläktkonvektor HC1 = Reglerventil LBA = Luftbehandlingsaggregat P1/KB2 = Köldbärarpump 1 P2/KB2 = Köldbärarpump 2 PI = Tryckmätare SÄV = Säkerhetsventil TI = Termometer VB = Backventil VH1 = Avstängningsventil VH2 = Avtappningsventil VM1 = 3-vägs styrventil VM2 = 2-vägs styrventil VVX = Värmeväxlare 4

5 Funktion Aggregatflödesschema TI 8) PI 8) TI 8) PI 8) HC1 8) VB UT SÄV PTH KDF VH1 8) VB IN VH1 3) MU PIH 3) MU VH1 7) PSH FT KK PIL 3) MU KK SG Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje PTL VH1 3) MU T TC VH4 SÄV TT1 AL 4) PSD EV TT2 VH2 4) SÄV 6) AL 6) PI 6) VH3 6) GK 2) TI 8) PI 8) FS 1) HC1 8) KB UT VB 5) VB 5) P 3) P 3) BUFFERTTANK 3) TI 8) PI 8) SS 1) VH1 SIL VH1 KB IN EXP GK 2) 6) VH2 6) AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil HGV = Hetgasvärmeväxlare KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar KK = Kompressor MU = Mätuttag P = Pump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt PSH = Högtrycksvakt PTH = Högtrycksgivare PTL = Lågtrycksgivare SG = Synglas med fuktindikator SIL = Smutsfilter SS = Silsats SÄV = Säkerhetsventil TC = Termostatisk expansionsventil TI = Termometer TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare VB = Backventil VB IN = Värmebärare in VB UT = Värmebärare ut VH1 = Avstängningsventil VH2 = Avtappningsventil VH3 = Påfyllningsventil VH4 = Bypassventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Ingår i tillvalet enkel (KB1*P) eller dubbla (KB2*P) köldbärarpump/ -ar utan bufferttank 5) = Ingår i tillvalet dubbla (KB2*P) köldbärarpumpar 6) = Ingår i tillvalet bufferttank 7) = Ingår i storlekar ) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 5

6 Utrustningsspecifikation med alternativ och tillval Ramverk och hölje Ramverk i polyestermålade varmgalvaniserade stålprofiler med hölje av polyestermålad stålplåt. Ramverk och hölje/tillval Galler som förhindrar tillträde till utrymmet under kondensorn. Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval]. Kylutrustning Förångare för kylning av vätskor (plattvärmeväxlare). Förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperatur-/frysskyddsgivare i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan förångarens in- och utgående köldbärarledningar. Förångaren skall vara isolerad med neopren och försedd med termostatreglerad värmekabel. Hermetiska scrollkompressorer monterade på vibrationsdämpare. Kompressorernas utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, inbyggt termiskt motorskydd samt startfördröjning. Kyleffektreglering skall ske genom start och stopp av kompressorerna. Fabrikat Copeland/Bitzer. Hetgasvärmeväxlare (plattvärmeväxlare). Luftkyld kondensor med direktdrivna fläktar av axialtyp och batterier med mikrokanaler i aluminium och med gavelskydd av metall för batterierna. batterierna. Fläktarna skall ha kapslingsklass IP54 och vara utrustade med inbyggda termiska motorskydd. Kondensorns utrustning skall inkludera kondenseringsreglering typ DVV [storlekar NX/K P/D, NX/K/LN P/D, NX/K/SL P/D] för drift vid utetemperaturer ner till -10 C alternativt kondenseringsreglering typ DP [storlekar NX/K P/D] för drift vid utetemperaturer ner till +5 C. Interna köldmedieledningar med säkerhetsventil och lågtrycksgivare i sugledningen, högtrycksvakt med manuell återställning och säkerhetsventil i hetgasledningen, avstängningsventil [storlekar ], torkfilter, synglas med fuktindikering och termostatisk expansionsventil i vätskeledningen, samt tryckmätningsuttag enligt tillverkarens standard. Sugledningen skall vara isolerad med minimum 9 mm cellplastisolering. Driftfyllning med köldmedium HFC410A. Kylutrustning/alternativ Kondenseringsregulator på luftsidan typ DVV för drift vid utetemperaturer ner till -10 C [aggregat med normal ljudnivå] [beträffande tillåtna köldbärartemperaturer se kapitel Tekniska data/arbetsområden ]. Kondenseringsregulator på luftsidan typ DVVF för drift vid utetemperaturer ner till -10 C [beträffande tillåtna köldbärartemperaturer se kapitel Tekniska data/arbetsområden ]. Kondenseringsregulator på luftsidan typ DVV2F för drift vid utetemperaturer ner till -10 C [beträffande tillåtna köldbärartemperaturer se kapitel Tekniska data/arbetsområden ]. Kondenseringsreglering för aggregat i vindskyddat läge (max. 0,5 m/s) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF plus elektronisk expansionsventil plus magnetventil i vätskeledningen [beträffande tillåtna köldbärartemperaturer se kapitel Tekniska data/arbetsområden ]. Kondenseringsreglering för aggregat i vindskyddat läge (max. 0,5 m/s) för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVV2F plus elektronisk expansionsventil plus magnetventil i vätskeledningen [beträffande tillåtna köldbärartemperaturer se kapitel Tekniska data/arbetsområden ]. Kondenseringsreglering för aggregat i vindutsatta lägen för drift vid utetemperaturer ner till -20 C bestående av kondenseringsregulator på luftsidan typ DVVF plus kondenseringsregulator på köldmediesidan typ DBA plus elektronisk expansionsventil plus magnetventil i vätskeledningen [beträffande tillåtna köldbärartemperaturer se kapitel Tekniska data/arbetsområden ]. Elektrolytisk epoxipolymerbeläggning av kondensorbatterierna [se kapitel Utrustningsalternativ, rubrik Generella riktlinjer för val av material i kondensorbatterier och ytbehandling ]. Kondensorbatterier utförda i kopparrör med aluminiumlameller [se kapitel Utrustningsalternativ, rubrik Generella riktlinjer för val av material i kondensorbatterier och ytbehandling ]. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyesterhartsfärg [se kapitel Utrustningsalternativ, rubrik Generella riktlinjer för val av material i kondensorbatterier och ytbehandling ]. Kondensorbatterier utförda i kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver [se kapitel Utrustningsalternativ, rubrik Generella riktlinjer för val av material i kondensorbatterier och ytbehandling ]. Kondensorbatterier utförda i kopparrör med kopparlameller [se kapitel Utrustningsalternativ, rubrik Generella riktlinjer för val av material i kondensorbatterier och ytbehandling ]. Kondenseringsregulator typ... för drift vid utetemperaturer ner till... C [se kapitel Tekniska data/arbetsområden ] (vindskydd rekommenderas/erfordras). Kylutrustning/tillval Avstängningsventil i sugledningen. Avstängningsventil i hetgasledningen. 6

7 Låg- och högtrycksmanometrar i sug- och hetgasledningarna. Köldbärarutrustning/tillval PRI-P.NX/K/* P/D/*/* Utrustningsspecifikation med alternativ och tillval Pumppaket typ KB1LP med horisontell torrlöpande köldbärarpump för normal tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pumppaket typ KB1HP med horisontell torrlöpande köldbärarpump för hög tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pumppaket typ KB2LP med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för normal tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pumppaket typ KB2HP med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för hög tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Pumppaketet skall inkludera säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket typ KB1LP/T med horisontell torrlöpande köldbärarpump för normal tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket typ KB1HP/T med horisontell torrlöpande köldbärarpump för hög tryckuppsättning monterad i inkommande köldbärarledning. Pumpen skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket typ KB2LP/T med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för normal tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Pump-/bufferttankpaket typ KB2HP/T med dubbla parallella (en i reserv) horisontella torrlöpande köldbärarpumpar för hög tryckuppsättning monterade i inkommande köldbärarledning och med backventil i respektive pumps utlopp. Pumparna skall ha isolationsklass F och kapslingsklass IP55. Bufferttanken skall vara av utvändigt rostskyddsmålad stålplåt och isolerad med 20 mm cellplastisolering. Pump-/bufferttankpaketet skall inkludera påfyllningsventil, expansionskärl, manometer, avluftningsventil, avtappningsventil och säkerhetsventil samt erforderliga extra interna köldbärarledningar isolerade med 9 mm cellplastisolering. Elvärmeslinga för aggregatets pump/-ar och interna köldbärarledningar [aggregat med tillvalet pumppaket]. Elvärmeslinga för aggregatets bufferttank, pump/-ar och interna köldbärarledningar [aggregat med tillvalet pump-/bufferttankpaket]. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se kapitel Tillval, rubrik Gummikompensatorer ]. Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackad) [obligatorisk säkerhetsutrustning] [se kapitel Tillval, rubrik Silsats ]. Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] [se kapitel Tillval, rubrik Flödesvakt ]. Mikroprocessor [NX/K P/D, NX/K/LN P/D, NX/K/SL P/D] Programmeringsbar mikroprocessor för manövrering, styrning, visning, larm och felanalys typ W3000 base/compact med access i två nivåer: öppen nivå och lösenordsskyddad nivå. Mikroprocessorns funktioner skall inkludera: Automatisk startföljdsomkoppling som utjämnar kompressorernas drifttid. Minnesfunktion som gör att aggregatet återstartar efter strömavbrott med de inställningar som gällde före strömavbrottet. Mikroprocessorn skall kunna vara avstängd i upp till ett år utan att den tappar sina inställningar. Mikroprocessor/tillval [NX/K P/D, NX/K/LN P/D, NX/K/SL P/D] Låsbar lucka över manöverpanelen. Mikroprocessorpanel för separat montering (max. 200 m) (bipackad). Mikroprocessorpanel för separat montering (max. 500 m) (bipackad). Börvärdesförskjutning från extern analog signal (4 20 ma) och kyleffektbegränsning från extern kontakt. Seriellt kort för BACnet (RS485). 7

8 Utrustningsspecifikation med alternativ och tillval Seriellt kort för LonWorks (FTT-10A). Seriellt kort för Modbus (RS485). Mikroprocessor [NX/K P/D, NX/K/LN P/D, NX/K/SL P/D] Programmerbar mikroprocessor med svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3000 compact med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/ Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar. Mikroprocessor/tillval [NX/K P/D, NX/K/LN P/D, NX/K/SL P/D] Låsbar lucka över manöverpanelen. Mikroprocessorpanel för separat montering (bipackad) [max. 200 m ledning]. Mikroprocessorpanel för separat montering (bipackad) [max. 500 m ledning]. Börvärdesförskjutning från extern analog signal (4 20 ma) och kyleffektsbegränsning från extern kontakt. Seriellt kort för BACnet (IP). Seriellt kort för BACnet (RS485). Seriellt kort för LonWorks (FFT-10A). Seriellt kort för Modbus (RS485). Elutrustning Elutrustningen skall vara utförd enligt EN /EC och inkludera: Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar (automatsäkringar) och startapparater för ingående apparater, manövertransformator, relä för start/stopp av extern köldbärarpump [aggregat utan inbyggd/-a pump/-ar] samt plintar för extern start/stopp, yttre förreglingar, potentialfritt summalarm och övriga in-/utsignaler samt partmärkning manöverkretsen. Intern elektrisk ledningsdragning. Elutrustning/tillval Mjukstartsutrustning. Fasföljdsvakt. Faskompensering av kompressorerna [kan ej kombineras med mjukstartsutrustning]. Plintar för extern driftindikering av kompressorerna. 8

9 Tekniska data/allmänt Aggregat med normal ljudnivå NX/K Vätskekylaggregat typ 0152P/D/*/* 0182P/D/*/* 0202P/D/*/* 0252P/D/*/* 0262P/D/*/* Effektdata Kyleffekt 1) kw 42,2 (43,7) 47,3 (49,1) 55,9 (58,0) 63,4 (65,8) 69,9 (72,6) Effektbehov 1) 2) kw 11,3 (10,9) 13,2 (12,8) 15,2 (14,7) 17,3 (16,7) 19,9 (19,2) ESEER enligt Eurovent 3) 4,41 4,37 4,41 4,39 4,33 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 2,16 2,56 2,96 3,6 4,05 Köldbäraranslutning in 1 " /2" 4) 1 "/2" 4) 1 "/2" 4) 1 "/2" 4) 1 "/2" 4) Köldbäraranslutning ut 1 2 /2" 4) 1 2 "/2" 4) 1 2" /2" 4) 1 2" /2" 4) 1 2" /2" 4) Anslutningstyp Victaulic Köldbärarflöde 1) l/s 2,28 2,56 3,03 3,43 3,79 Köldbärartryckfall 1) kpa 65,5 61,0 65,8 60,5 60,1 Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 5,4 6,8 6,8 6,8 6,8 Effektreglering 100/50/0% 100/50/0% 100/50/0% 100/50/0% 100/50/0% Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 5) kw 8,8 10,4 11,8 13,6 15,7 Värmeåtervinningsflöde 1) 5) l/s 0,46 0,55 0,62 0,72 0,83 Värmeåtervinningstryckfall 1) 5) kpa 6,0 8,5 10,9 14,5 19,4 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,25 0,25 0,25 0,25 0,25 Luftflöde m³/s 3,91 3,91 4,92 5,32 5,32 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 6) kg 4,7 5,5 5,6 9,2 9,6 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 7) l Antal pumpar 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 58/55 57/53 42/36 37/30 82/73 Tillgängligt tryck KB*HP 1) 7) kpa 167/ / / / /154 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 7) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 9) kpa 58/55 57/53 42/36 37/30 82/73 Tillgängligt tryck KB*HP 1) 9) kpa 167/ / / / /154 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 1,5 Expansionskärl max. systemvolym 1) 10) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 11) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 11). 9

10 Tekniska data/allmänt Aggregat med normal ljudnivå NX/K Vätskekylaggregat typ 0302P/D/*/* 0352P/D/*/* 0402P/D/*/* 0452P/D/*/* 0502P/D/*/* Effektdata Kyleffekt 1) kw 82,7 (85,8) 95,0 (98,6) 109 (113) 122 (127) 137 (142) Effektbehov 1) 2) kw 22,9 (22,2) 26,8 (25,9) 30,6 (29,6) 34,7 (33,6) 38,8 (37,5) ESEER enligt Eurovent 3) 4,23 4,41 4,04 4,13 4,13 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 4,95 5,77 6,56 7,36 8,48 Köldbäraranslutning in 2" 2" " 2 1 2" Köldbäraranslutning ut 2" 2" " 2 1 2" Anslutningstyp Victaulic Köldbärarflöde 1) l/s 4,48 5,15 5,89 6,62 7,40 Köldbärartryckfall 1) kpa 60,3 97,6 88,9 91,6 88,4 Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 6,8 8,1 9,4 11,5 13,6 Effektreglering 100/50/0% 100/50/0% 100/50/0% 100/50/0% 100/50/0% Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 5) kw 17,9 21,1 22,2 25,6 29,0 Värmeåtervinningsflöde 1) 5) l/s 0,95 1,12 1,17 1,35 1,53 Värmeåtervinningstryckfall 1) 5) kpa 12,4 17,2 19,0 17,8 22,9 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,25 0,25 2,0 2,0 2,0 Luftflöde m³/s 7,41 7,41 11,34 11,34 11,34 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 6) kg 9,8 10,6 13,6 15,2 16,6 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 7) l Antal pumpar 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 61/48 44/27 54/45 32/20 27/14 Tillgängligt tryck KB*HP 1) 7) kpa 152/ / / / /118 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 7) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 9) kpa 61/48 44/27 54/45 32/20 27/14 Tillgängligt tryck KB*HP 1) 9) kpa 152/ / / / /118 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 1,5 Expansionskärl max. systemvolym 1) 10) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 11) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 10

11 Tekniska data/allmänt Aggregat med normal ljudnivå NX/K Vätskekylaggregat typ 0552P/D/*/* 0602P/D/*/* 0702P/D/*/* 0802P/D/*/* Effektdata Kyleffekt 1) kw 155 (161) 177 (183) 203 (210) 222 (230) Effektbehov 1) 2) kw 45,0 (43,5) 49,8 (48,3) 58,6 (56,8) 67,1 (64,9) ESEER enligt Eurovent 3) 4,24 4,08 4,15 3,89 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 9,44 11,52 13,6 13,6 Köldbäraranslutning in " 2 1 2" 2 1 2" Köldbäraranslutning ut " 2 1 2" 2 1 2" Anslutningstyp Victaulic Köldbärarflöde 1) l/s 8,41 9,57 10,98 11,95 Köldbärartryckfall 1) kpa 94,4 87,7 89,3 106 Kompressordata Kompressortyp Scroll Fabrikat Copeland Bitzer Antal Oljetyp Esterolja Oljefyllning l 13,1 12,6 10,6 10,6 Effektreglering 100/50/0% 100/50/0% 100/50/0% 100/50/0% Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 5) kw 34,2 36,6 43,9 51,0 Värmeåtervinningsflöde 1) 5) l/s 1,81 1,93 2,32 2,69 Värmeåtervinningstryckfall 1) 5) kpa 21,3 24,4 23,7 31,9 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 2,0 2,0 2,0 2,0 Luftflöde m³/s 11,74 17,04 17,04 17,04 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 6) kg 16,8 17,7 18,1 18,7 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 7) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 5/ 55/33 40/10 4/ Tillgängligt tryck KB*HP 1) 7) kpa 106/89 90/67 136/106 97/62 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 7) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 9) kpa 5/ 55/33 40/10 4/ Tillgängligt tryck KB*HP 1) 9) kpa 106/89 90/67 136/106 97/62 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. systemvolym 1) 10) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 11) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 11

12 Tekniska data/allmänt Aggregat med låg ljudnivå (LN) NX/K/LN Vätskekylaggregat typ 0152P/D/*/* 0182P/D/*/* 0202P/D/*/* 0252P/D/*/* 0262P/D/*/* Effektdata Kyleffekt 1) kw 42,4 (43,9) 47,5 (49,3) 56,1 (58,2) 63,1 (65,5) 70,4 (73,0) Effektbehov 1) 2) kw 11,3 (11,0) 13,4 (12,9) 15,5 (15,0) 17,2 (16,6) 19,6 (18,9) ESEER enligt Eurovent 3) 4,50 4,44 4,41 4,38 4,39 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 2,2 2,6 3,0 3,6 4,1 Köldbäraranslutning in 1 " /2" 4) 1 "/2" 4) 1 "/2" 4) 1 "/2" 4) 1 "/2" 4) Köldbäraranslutning ut 1 2 /2" 4) 1 2 "/2" 4) 1 2" /2" 4) 1 2" /2" 4) 1 2" /2" 4) Anslutningstyp Victaulic Köldbärarflöde 1) l/s 2,29 2,57 3,04 3,42 3,81 Köldbärartryckfall 1) kpa 66,2 61,5 66,2 60,1 60,9 Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 5,4 6,8 6,8 6,8 6,8 Effektreglering 100/50/0% 100/50/0% 100/50/0% 100/50/0% 100/50/0% Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 5) kw 8,94 10,6 12,1 13,5 15,6 Värmeåtervinningsflöde 1) 5) l/s 0,47 0,56 0,64 0,71 0,82 Värmeåtervinningstryckfall 1) 5) kpa 6,3 8,8 11,5 14,3 18,9 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,16 0,16 0,25 0,16 0,16 Luftflöde m³/s 3,61 3,61 4,47 5,49 5,49 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 6) kg 4,7 5,5 5,6 9,2 9,6 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 7) l Antal pumpar 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 57/54 56/52 41/35 38/31 80/71 Tillgängligt tryck KB*HP 1) 7) kpa 167/ / / / /152 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 7) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 9) kpa 57/54 56/52 41/35 38/31 80/71 Tillgängligt tryck KB*HP 1) 9) kpa 167/ / / / /152 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 1,5 Expansionskärl max. systemvolym 1) 10) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 11) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 12

13 Tekniska data/allmänt Aggregat med låg ljudnivå (LN) NX/K/LN Vätskekylaggregat typ 0302P/D/*/* 0352P/D/*/* 0402P/D/*/* 0452P/D/*/* 0502P/D/*/* Effektdata Kyleffekt 1) kw 80,5 (83,5) 96,2 (99,8) 107 (111) 121 (126) 135 (140) Effektbehov 1) 2) kw 24,2 (23,4) 26,6 (25,8) 30,7 (29,7) 33,6 (32,5) 37,8 (36,6) ESEER enligt Eurovent 3) 4,22 4,26 4,11 4,29 4,33 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 5,0 5,8 6,6 7,4 8,5 Köldbäraranslutning in 2" 2" " 2 1 2" Köldbäraranslutning ut 2" 2" " 2 1 2" Anslutningstyp Victaulic Köldbärarflöde 1) l/s 4,36 5,21 5,80 6,55 7,30 Köldbärartryckfall 1) kpa 57, ,1 89,6 86 Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 6,8 8,1 9,4 11,5 13,6 Effektreglering 100/50/0% 100/50/0% 100/50/0% 100/50/0% 100/50/0% Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 5) kw 19,4 20,4 23,8 26,1 29,7 Värmeåtervinningsflöde 1) 5) l/s 1,03 1,08 1,26 1,38 1,57 Värmeåtervinningstryckfall 1) 5) kpa 14,6 16,1 21,9 18,5 23,9 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,16 1,10 1,10 1,15 1,15 Luftflöde m³/s 5,49 8,24 8,24 10,21 10,21 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 6) kg 9,8 10,6 13,6 15,2 16,6 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 7) l Antal pumpar 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 68/56 40/22 59/51 35/25 31/18 Tillgängligt tryck KB*HP 1) 7) kpa 157/ / / / /122 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 7) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 9) kpa 68/56 40/22 59/51 35/25 31/18 Tillgängligt tryck KB*HP 1) 9) kpa 157/ / / / /122 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 1,5 Expansionskärl max. systemvolym 1) 10) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 11) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 13

14 Tekniska data/allmänt Aggregat med låg ljudnivå (LN) NX/K/LN Vätskekylaggregat typ 0552P/D/*/* 0602P/D/*/* 0702P/D/*/* 0802P/D/*/* Effektdata Kyleffekt 1) kw 152 (157) 175 (182) 194 (201) 211 (219) Effektbehov 1) 2) kw 45,3 (43,8) 49,8 (48,2) 60,1 (58,2) 69,8 (67,5) ESEER enligt Eurovent 3) 4,36 4,20 4,10 3,83 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 9,4 11,5 13,6 13,6 Köldbäraranslutning in " 2 1 2" 2 1 2" Köldbäraranslutning ut " 2 1 2" 2 1 2" Anslutningstyp Victaulic Köldbärarflöde 1) l/s 8,21 9,48 10,50 11,42 Köldbärartryckfall 1) kpa 90 86,1 81,6 96,5 Kompressordata Kompressortyp Scroll Fabrikat Copeland Bitzer Antal Oljetyp Esterolja Oljefyllning l 13,1 12,6 10,6 10,6 Effektreglering 100/50/0% 100/50/0% 100/50/0% 100/50/0% Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 5) kw 35,9 38,6 47,2 55,3 Värmeåtervinningsflöde 1) 5) l/s 1,90 2,04 2,49 2,92 Värmeåtervinningstryckfall 1) 5) kpa 23,5 27,1 27,3 37,5 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 1,15 1,20 1,20 1,20 Luftflöde m³/s 10,21 13,35 13,35 13,35 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 6) kg 16,8 17,7 18,1 18,7 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 7) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 13/ 59/36 57/30 25/ Tillgängligt tryck KB*HP 1) 7) kpa 115/98 93/71 154/ /86 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 7) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 9) kpa 13/ 59/36 57/30 25/ Tillgängligt tryck KB*HP 1) 9) kpa 115/98 93/71 154/ /86 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. systemvolym 1) 10) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 11) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 14

15 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) NX/K/SL Vätskekylaggregat typ 0152P/D/*/* 0182P/D/*/* 0202P/D/*/* 0252P/D/*/* 0262P/D/*/* Effektdata Kyleffekt 1) kw 42,5 (44,1) 47,8 (49,6) 56,5 (58,7) 62,8 (65,2) 70,4 (73,0) Effektbehov 1) 2) kw 11,6 (11,2) 13,6 (13,2) 15,2 (14,7) 17,2 (16,6) 19,4 (18,8) ESEER enligt Eurovent 3) 4,28 4,25 4,49 4,15 4,22 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 2,2 2,6 3,0 3,6 4,1 Köldbäraranslutning in 1 " /2" 4) 1 "/2" 4) 1 "/2" 4) 1 "/2" 4) 1 "/2" 4) Köldbäraranslutning ut 1 2 /2" 4) 1 2 "/2" 4) 1 2" /2" 4) 1 2" /2" 4) 1 2" /2" 4) Anslutningstyp Victaulic Köldbärarflöde 1) l/s 2,30 2,59 3,06 3,40 3,81 Köldbärartryckfall 1) kpa 66,7 62,3 67,3 59,5 60,8 Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 5,4 6,8 6,8 6,8 6,8 Effektreglering 100/50/0% 100/50/0% 100/50/0% 100/50/0% 100/50/0% Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 5) kw 8,88 10,6 11,9 13,1 15,0 Värmeåtervinningsflöde 1) 5) l/s 0,47 0,56 0,63 0,69 0,79 Värmeåtervinningstryckfall 1) 5) kpa 6,2 8,8 11,1 13,4 17,5 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,16 0,16 0,16 0,75 0,75 Luftflöde m³/s 3,83 3,83 4,66 6,5 6,5 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 6) kg 5,0 5,8 5,9 9,5 10,1 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 7) l Antal pumpar 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 57/53 55/51 40/33 39/32 80/71 Tillgängligt tryck KB*HP 1) 7) kpa 166/ / / / /152 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 7) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 9) kpa 57/53 55/51 40/33 39/32 80/71 Tillgängligt tryck KB*HP 1) 9) kpa 166/ / / / /152 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 1,5 Expansionskärl max. systemvolym 1) 10) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 11) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 15

16 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) NX/K/SL Vätskekylaggregat typ 0302P/D/*/* 0352P/D/*/* 0402P/D/*/* 0452P/D/*/* Effektdata Kyleffekt 1) kw 83,3 (86,4) 94,6 (98,2) 108 (112) 122 (126) Effektbehov 1) 2) kw 23,5 (22,7) 26,1 (25,2) 29,9 (28,9) 33,6 (32,5) ESEER enligt Eurovent 3) 4,30 4,40 4,40 4,38 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 5,0 5,8 6,6 7,4 Köldbäraranslutning in 2" 2" 2 1 2" 2 1 2" Köldbäraranslutning ut 2" 2" 2 1 2" 2 1 2" Anslutningstyp Victaulic Köldbärarflöde 1) l/s 4,51 5,13 5,83 6,60 Köldbärartryckfall 1) kpa 61,2 96,8 87,0 90,9 Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 6,8 8,1 9,4 11,5 Effektreglering 100/50/0% 100/50/0% 100/50/0% 100/50/0% Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 5) kw 18,3 20,4 23,6 26,2 Värmeåtervinningsflöde 1) 5) l/s 0,97 1,08 1,25 1,38 Värmeåtervinningstryckfall 1) 5) kpa 13,0 16,1 21,5 18,6 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,75 0,79 0,79 0,75 Luftflöde m³/s 6,5 8,46 8,46 9,88 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 6) kg 10,3 11,3 14,0 15,9 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 7) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 60/46 45/29 57/49 33/22 Tillgängligt tryck KB*HP 1) 7) kpa 151/ / / /132 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 7) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 9) kpa 60/46 45/29 57/49 33/22 Tillgängligt tryck KB*HP 1) 9) kpa 151/ / / /132 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. systemvolym 1) 10) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 11) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 16

17 Tekniska data/allmänt Aggregat med extra låg ljudnivå (SL) NX/K/SL Vätskekylaggregat typ 0502P/D/*/* 0552P/D/*/* 0602P/D/*/* 0702P/D/*/* Effektdata Kyleffekt 1) kw 134 (139) 152 (158) 166 (173) 190 (197) Effektbehov 1) 2) kw 38,3 (37,0) 44,9 (43,4) 52,8 (51,0) 61,6 (59,5) ESEER enligt Eurovent 3) 4,32 4,29 4,08 3,96 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 8,5 9,4 11,5 13,6 Köldbäraranslutning in " 2 1 2" 2 1 2" Köldbäraranslutning ut " 2 1 2" 2 1 2" Anslutningstyp Victaulic Köldbärarflöde 1) l/s 7,27 8,23 9,01 10,31 Köldbärartryckfall 1) kpa 85,3 90,4 77,8 78,6 Kompressordata Kompressortyp Scroll Fabrikat Copeland Bitzer Antal Oljetyp Esterolja Oljefyllning l 13,6 13,1 12,6 10,6 Effektreglering 100/50/0% 100/50/0% 100/50/0% 100/50/0% Hetgasvärmeväxlardata Värmeväxlartyp Plattvärmeväxlare Antal värmeväxlare Värmeåtervinningseffekt 1) 5) kw 30,1 35,2 41,8 48,6 Värmeåtervinningsflöde 1) 5) l/s 1,59 1,86 2,21 2,57 Värmeåtervinningstryckfall 1) 5) kpa 24,6 22,6 31,9 29,0 Kondensordata Kondensortyp Luftkyld Batterityp Mikrokanalbatteri i aluminium Antal batterier Fläkttyp Axial Antal fläktar Fläktdiameter mm Fläktmotorstorlek kw 0,75 0,9 0,9 1,1 Luftflöde m³/s 9,80 10,74 10,74 12,35 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 6) kg 17,3 17,1 17,7 18,1 Säkerhetsventil öppningstryck bar 45,0 på högtryckssidan/45,0 på lågtryckssidan Köldbärarkretsdata med pumpar (tillval) Min. systemvolym 7) l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 7) kpa 32/19 12/ 75/55 64/38 Tillgängligt tryck KB*HP 1) 7) kpa 137/ /97 111/91 152/135 Säkerhetsventil öppningstryck bar Köldbärarkretsdata med pumpar (tillval) och bufferttank (tillval) Min. systemvolym 7) l Bufferttank volym l Antal pumpar 1/2 1/2 1/2 1/2 Tillgängligt tryck KB*LP 1) 9) kpa 32/19 12/ 75/55 64/38 Tillgängligt tryck KB*HP 1) 9) kpa 137/ /97 111/91 152/135 Expansionskärl volym l Expansionskärl förtryck bar 1,5 1,5 1,5 1,5 Expansionskärl max. systemvolym 1) 10) l Säkerhetsventil öppningstryck bar Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 11) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat Se slutet av kapitlet för förklaring av noterna 1) till 10). 17

18 Tekniska data/allmänt 1) Angivna data avser dimensionerande data utan värmeåtervinning och gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare 35 % etylenglykol, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C och köldmedium HFC410A. Siffror inom parentes avser data vid full värmeåtervinning. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser aggregatets totala effektbehov, d.v.s. kompressorernas effektbehov i den aktuella driftpunkten plus kondensorfläktarnas märkeffekt. 3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. Eurovent är ett europeiskt organ för certifiering av kyl- och ventilationsprodukter. 4) Utan pumpar/med pumpar (tillval). 5) Angivna data gäller vid värmebärartemperatur in/ut 40/45 C, värmebärare 35 % etylenglykol och försmutsningsmotstånd 0, m² C/W i hetgasvärmeväxlaren. För information om andra driftfall kontakta vår kundtjänst. 6) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 7) Komplettering med bufferttank (tillval) erfordras om systemets totala volym understiger detta värde. 8) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 9) Angivna data gäller med det interna tryckfallet i aggregatet och bufferttanken avdraget. 10) Vid större systemvolym måste det aktuella systemet kompletteras med ytterligare expansionskärl. 11) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel "Tekniska data/ljud". 18

19 Tekniska data/arbetsområden Flöden Vätskekylaggregat typ Min. l/s Köldbärare Max. l/s NX/K/*0152P/D/*/* 1,11 3,39 NX/K/*0182P/D/*/* 1,28 3,69 NX/K/*0202P/D/*/* 1,50 3,69 NX/K/*0252P/D/*/* 1,69 4,83 NX/K/*0262P/D/*/* 1,89 4,83 NX/K/*0302P/D/*/* 2,25 4,83 NX/K/*0352P/D/*/* 2,58 6,11 NX/K/*0402P/D/*/* 3,00 8,67 NX/K/*0452P/D/*/* 3,36 9,75 NX/K/*0502P/D/*/* 3,75 10,86 NX/K/*0552P/D/*/* 4,25 10,86 NX/K/*0602P/D/*/* 4,89 10,86 NX/K/*0702P/D/*/* 5,61 11,94 NX/K/*0802P/D/*/* 6,11 11,94 19

20 Tekniska data/arbetsområden Temperaturer/normal ljudnivå Utförande med kondenseringsregulator typ DP (standardutförande för storlekar ) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DP: Styrning av kondenseringstrycket sker genom start och stopp av kondensorfläktarna i sekvens. OBS! Vind påverkar kondenseringsregleringens funktion. Därför rekommenderas att aggregatet placeras i vindskyddat läge eller förses med vindavskärmning. Utförande med kondenseringsregulator typ DVV (standardutförande för storlekar , tillval för storlekar ) (utetemperatur ner till -10 C) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DP: Styrning av kondenseringstrycket sker genom start och stopp av kondensorfläktarna i sekvens. OBS! Vind påverkar kondenseringsregleringens funktion. Därför rekommenderas att aggregatet placeras i vindskyddat läge eller förses med vindavskärmning. 20

21 Tekniska data/arbetsområden Temperaturer/normal ljudnivå Utförande med kondenseringsregulator typ DVVF (tillval) (utetemperatur ner till -10 C) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF: Styrning av kondenseringstrycket sker dels genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift. DVVF är således en kombination av DP och DVV. OBS! Vind påverkar kondenseringsregleringens funktion. Därför rekommenderas att aggregatet placeras i vindskyddat läge eller förses med vindavskärmning. Utförande med kondenseringsregulator typ DVV2F (tillval) (utetemperatur ner till -10 C) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV2F: Styrning av kondenseringstrycket sker genom parallell frekvensstyrning av kondensorfläktarnas varvtal. OBS! Vind påverkar kondenseringsregleringens funktion. Därför rekommenderas att aggregatet placeras i vindskyddat läge eller förses med vindavskärmning. 21

22 Tekniska data/arbetsområden Temperaturer/normal ljudnivå Utförande med kondenseringsregulator typ DVVF+TCE+VM (tillval) (utetemperatur ner till -20 C i vindskyddade lägen (max. 0,5 m/s)) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF: Styrning av kondenseringstrycket sker genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift (DVVF är således en kombination av DP och DVV) tillsammans med elektronisk expansionsventil. TCE: Elektronisk/-a expansionsventil/-er. VM: Magnetventil/-er i vätskeledningen/-arna. Utförande med kondenseringsregulator typ DVV2F+TCE+VM (tillval) (utetemperatur ner till -20 C i vindskyddade lägen (max. 0,5 m/s)) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV2F: Styrning av kondenseringstrycket sker genom parallell frekvensstyrning av kondensorfläktarnas varvtal tillsammans med elektronisk expansionsventil. TCE: Elektronisk/-a expansionsventil/-er. VM: Magnetventil/-er i vätskeledningen/-arna. 22

23 Tekniska data/arbetsområden Temperaturer/normal ljudnivå Utförande med kondenseringsregulator typ DVVF+DBA+TCE+VM (utetemperatur ner till -20 C i vindsutsatta lägen) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF: Styrning av kondenseringstrycket sker dels genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift. DVVF är således en kombination av DP och DVV. DBA: Styrning på köldmediesidan (blockering av kondensorytan). TCE: Elektronisk/-a expansionsventil/-er. VM: Magnetventil/-er i vätskeledningen/-arna. 23

24 Tekniska data/arbetsområden Temperaturer/låg ljudnivå (LN) och extra låg ljudnivå (SL) Utförande med kondenseringsregulator typ DVV (standardutförande) (utetemperatur ner till -10 C) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV: Styrning av kondenseringstrycket sker genom parallell styrning av kondensorfläktarnas hastighet i tre steg. OBS! Vind påverkar kondenseringsregleringens funktion. Därför rekommenderas att aggregatet placeras i vindskyddat läge eller förses med vindavskärmning. Utförande med kondenseringsregulator typ DVVF (tillval) (utetemperatur ner till -10 C) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF: Styrning av kondenseringstrycket sker dels genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift. DVVF är således en kombination av DP och DVV. OBS! Vind påverkar kondenseringsregleringens funktion. Därför rekommenderas att aggregatet placeras i vindskyddat läge eller förses med vindavskärmning. 24

25 Tekniska data/arbetsområden Temperaturer/låg ljudnivå (LN) och extra låg ljudnivå (SL) Utförande med kondenseringsregulator typ DVV2F (tillval) (utetemperatur ner till -10 C) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV2F: Styrning av kondenseringstrycket sker genom parallell frekvensstyrning av kondensorfläktarnas varvtal. OBS! Vind påverkar kondenseringsregleringens funktion. Därför rekommenderas att aggregatet placeras i vindskyddat läge eller förses med vindavskärmning. Utförande med kondenseringsregulator typ DVVF+TCE+VM (tillval) (utetemperatur ner till -20 C i vindskyddade lägen (max. 0,5 m/s)) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF: Styrning av kondenseringstrycket sker genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift (DVVF är således en kombination av DP och DVV) tillsammans med elektronisk expansionsventil. TCE: Elektronisk/-a expansionsventil/-er. VM: Magnetventil/-er i vätskeledningen/-arna. 25

26 Tekniska data/arbetsområden Temperaturer/låg ljudnivå (LN) och extra låg ljudnivå (SL) Utförande med kondenseringsregulator typ DVV2F+TCE+VM (tillval) (utetemperatur ner till -20 C i vindskyddade lägen (max. 0,5 m/s)) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVV2F: Styrning av kondenseringstrycket sker genom parallell frekvensstyrning av kondensorfläktarnas varvtal tillsammans med elektronisk expansionsventil. TCE: Elektronisk/-a expansionsventil/-er. VM: Magnetventil/-er i vätskeledningen/-arna. Utförande med kondenseringsregulator typ DVVF+DBA+TCE+VM (utetemperatur ner till -20 C i vindsutsatta lägen) 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] DVVF: Styrning av kondenseringstrycket sker dels genom start och stopp av kondensorfläktarna i sekvens, dels genom parallell styrning av hastigheten i tre steg hos de kondensorfläktar som är i drift. DVVF är således en kombination av DP och DVV. DBA: Styrning på köldmediesidan (blockering av kondensorytan). TCE: Elektronisk/-a expansionsventil/-er. VM: Magnetventil/-er i vätskeledningen/-arna. 26

27 Tekniska data/arbetsområden Generella riktlinjer för vattenkvalitet i köldbärar-, frikylnings-, kylmedeloch värmesystem Rad Benämning Symbol Gränsvärden 1 Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 150 ppm 4 Järnjoner Fe 3+ < 0,5 ppm 5 Manganjoner Mn 2+ <0,05 ppm 6 Koldioxid CO 2 < 10 ppm 7 Vätesulfid H 2 S < 50 ppb 8 Syre O 2 < 0,1 ppm 9 Klor Cl 2 < 0,5 ppm 10 Ammoniak NH 3 < 0,5 ppm 11 Förhållande mellan karbonater och sulfater HCO - 3 / SO 2-4 > 1 Noteringar: Rad 1 Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 100 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan 0,2 och 0,3 ppm. Rad 10 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad 11 Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. OBS! Angivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas. 27

28 Tekniska data/arbetsområden Generella riktlinjer för val av material i kondensor-, frikylnings- och kylmedelkylarbatterier och ytbehandling Beroende på i vilken miljö ett aggregat är placerat, är dess batteri/-er utsatta för korrosion. I rena miljöer är korrosionen obetydlig och några särskilda åtgärder behöver inte vidtas. I miljöer med aggressiva substanser i luften måste det emellertid hänsyn tas till luftens sammansättning, vid val av material i batterierna och typ av ytbehandling. Det finns ett antal olika material och ytbehandlingar att välja på. I nedanstående tabell finns ett antal riktlinjer för val av batterier i olika miljöer. Notera dock att tabellen endast är avsedd som allmän vägledning. Varje enskilt fall måste bedömas utifrån sina egna förutsättningar, t.ex. koncentration av aggressiva substanser, avstånd från utsläppskällan, förhärskande vindriktning etc. Dessutom måste hänsyn tas till årlig drifttid. Ett aggregat som arbetar 24 timmar om dygnet, 7 dagar i veckan hela året, t.ex. ett frikylningsaggregat, är betydligt mer utsatt än ett aggregat som bara är i drift ett fåtal timmar på sommaren. OBS! Dessa riktlinjer är generella. Alla alternativa material och ytbehandlingar är inte tillgängliga för alla aggregattyper. Kontakta vår kundtjänst för information om tillgängliga alternativ för aktuellt aggregat. Typ av batteri och lämplighet Miljö Aggressiva substanser Noteringar och övrigt Obehandlade mikrokanalbatterier Mikrokanalbatterier med elektrolytisk epoxipolymerbeläggning Kopparrör med aluminiumlameller Kopparrör med aluminiumlameller belagda med polyesterhartsfärg Kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver Kopparrör med kopparlameller Stadsmiljö, som inte faller under något av nedanstående miljöalternativ CO x Ja Ja Ja Ja Ja Ja Lantlig miljö, som inte faller under något av nedanstående miljöalternativ Ja Ja Ja Ja Ja Ja Marin miljö en bit från till några mil innanför kustlinjen Klorider Lägre koncentrationer till låga beroende på avståndet från kustlinjen och förhärskande vindriktning Nej Ja Ja/Nej 1) 2) Ja Ja Ja Marin miljö nära havet där det inte blåser saltvatten på utrustningen Klorider Höga koncentrationer Nej Ja Nej Nej Ja Nej Hård marin miljö vid kusten där det blåser saltvatten på utrustningen, på fartyg och på oljeplattformar Klorider Mycket höga koncentrationer Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej Jordbruk SO x, NO x Gödningsmedel, organiska beståndsdelar Nej Ja Ja/Nej 1) 2) Ja Ja Ja Tung industri, t.ex. järn- och stålindustri Svavel, SO x, NO x Sot Nej Nej Nej Nej Livsmedelsproduktion Fett, fukt Nej Ja Ja/Nej 1) 2) 3) 4) Nej Ja/Nej 1) 2) Ja Ja Ja Avfallshantering Ammoniak Partiklar, organiska substanser Nej Ja Ja/Nej 1) 2) Ja Ja Ja I närheten av avloppsreningsanläggning Svavelföreningar, ammoniak Organiska substanser Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej PRISRELATION 5) VIKTRELATION 5) KÖLDMEDIEFYLLNING 5) ) Beroende på koncentrationen av aggressiva substanser. 2) Värmeöverföringen försämras efter hand som aluminiumflänsarna korroderas. Så småningom kan byte av batteri erfordras. 3) Rören kan skadas efter hand, med risk för läckage. 4) Batteriet bör underhållsbehandlas med jämna mellanrum. 5) Lägre siffra betyder lägre kostnad/vikt/fyllning. För exakta uppgifter kontakta vår kundtjänst. 28

29 Tekniska data/arbetsområden Generella riktlinjer för val av material i kondensor-, frikylnings- och kylmedelkylarbatterier och ytbehandling BESKRIVNING AV BATTERIER Mikrokanalbatterier Mikrokanalbatterier belagda med elektrolytisk epoxipolymerbeläggning Batterier utförda av kopparrör med aluminiumlameller Batterier utförda av kopparrör med aluminiumlameller belagda med polyesterhartsfärg Batterier utförda av kopparrör med aluminiumlameller belagda med polyuretanfärg Batterier utförda av kopparrör med kopparlameller Dessa batterier, som är utförda helt i aluminium, har en rad fördelar jämfört med traditionella batterier utförda av kopparrör med aluminiumlameller: bättre värmeöverföring, lägre köldmediefyllning och lägre vikt. Bör väljas i första hand i rena miljöer. Lika ovan men belagda med epoxipolymerbeläggning som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. Traditionella batterier för användning i rena miljöer. Lika traditionella batterier ovan, men med lamellerna belagda med polyesterhartsfärg, som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. Lika traditionella batterier ovan, men med lamellerna belagda med polyuretanfärg med metallisk emulsion fin guard silver, som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. För maximal hållbarhet i aggressiva miljöer bör dessa batterier underhållsbehandlas med jämna mellanrum. Dessa batterier är betydligt tyngre än övriga batterityper. Hänsyn till viktökningen och den förändrade viktfördelningen i aggregatet måste tas vid val av denna batterityp. 29

30 Tekniska data/el Aggregat med normal ljudnivå Vätskekylaggregat typ Eldata Konfiguration NX/K 0152P/ 0182P/ 0202P/ 0252P/ 0262P/ 0302P/ 0352P/ D/*/* Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+N+PE/50 Märkeffekt kw NX/K P/D NX/K P/D/KB*LP/* NX/K P/D/KB*HP/* Märkström A NX/K P/D NX/K P/D/KB*LP/* NX/K P/D/KB*HP/* Startström A NX/K P/D NX/K P/D/KB*LP/* NX/K P/D/KB*HP/* Startström/mjukstart 1) A NX/K P/D NX/K P/D/KB*LP/* NX/K P/D/KB*HP/* Max. kabelarea (Cu) mm² NX/K P/D NX/K P/D/KB*LP/* NX/K P/D/KB*HP/* Rek. avsäkring A(t) NX/K P/D NX/K P/D/KB*LP/* NX/K P/D/KB*HP/* Vätskekylaggregat typ Eldata Konfiguration NX/K 0402P/ 0452P/ 0502P/ 0552P/ 0602P/ 0702P/ 0802P/ D/*/* Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+PE/50 Märkeffekt kw NX/K P/D NX/K P/D/KB*LP/* NX/K P/D/KB*HP/* Märkström A NX/K P/D NX/K P/D/KB*LP/* NX/K P/D/KB*HP/* Startström A NX/K P/D NX/K P/D/KB*LP/* NX/K P/D/KB*HP/* Startström/mjukstart 1) A NX/K P/D NX/K P/D/KB*LP/* NX/K P/D/KB*HP/* Max. kabelarea (Cu) mm² NX/K P/D NX/K P/D/KB*LP/* NX/K P/D/KB*HP/* Rek. avsäkring A(t) NX/K P/D NX/K P/D/KB*LP/* NX/K P/D/KB*HP/* ) Tillval. 30

31 Tekniska data/el Aggregat med låg ljudnivå (LN) Vätskekylaggregat typ Eldata Konfiguration NX/K/LN 0152P/ 0182P/ 0202P/ 0252P/ 0262P/ 0302P/ 0352P/ D/*/* Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+N+PE/50 400/ 3+PE/50 Märkeffekt kw NX/K/LN P/D NX/K/LN P/D/KB*LP/* NX/K/LN P/D/KB*HP/* Märkström A NX/K/LN P/D NX/K/LN P/D/KB*LP/* NX/K/LN P/D/KB*HP/* Startström A NX/K/LN P/D NX/K/LN P/D/KB*LP/* NX/K/LN P/D/KB*HP/* Startström/mjukstart 1) A NX/K/LN P/D NX/K/LN P/D/KB*LP/* NX/K/LN P/D/KB*HP/* Max. kabelarea (Cu) mm² NX/K/LN P/D NX/K/LN P/D/KB*LP/* NX/K/LN P/D/KB*HP/* Rek. avsäkring A(t) NX/K/LN P/D NX/K/LN P/D/KB*LP/* NX/K/LN P/D/KB*HP/* Vätskekylaggregat typ Eldata Konfiguration NX/K/LN 0402P/ 0452P/ 0502P/ 0552P/ 0602P/ 0702P/ 0802P/ D/*/* Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+PE/50 Märkeffekt kw NX/K/LN P/D NX/K/LN P/D/KB*LP/* NX/K/LN P/D/KB*HP/* Märkström A NX/K/LN P/D NX/K/LN P/D/KB*LP/* NX/K/LN P/D/KB*HP/* Startström A NX/K/LN P/D NX/K/LN P/D/KB*LP/* NX/K/LN P/D/KB*HP/* Startström/mjukstart 1) A NX/K/LN P/D NX/K/LN P/D/KB*LP/* NX/K/LN P/D/KB*HP/* Max. kabelarea (Cu) mm² NX/K/LN P/D NX/K/LN P/D/KB*LP/* NX/K/LN P/D/KB*HP/* Rek. avsäkring A(t) NX/K/LN P/D NX/K/LN P/D/KB*LP/* NX/K/LN P/D/KB*HP/* ) Tillval. 31

32 Tekniska data/el Aggregat med extra låg ljudnivå (SL) Vätskekylaggregat typ Eldata Konfiguration NX/K/SL 0152P/ 0182P/ 0202P/ 0252P/ 0262P/ 0302P/ 0352P/ D/*/* Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+N+PE/50 400/3+PE/50 Märkeffekt kw NX/K/SL P/D NX/K/SL P/D/KB*LP/* NX/K/SL P/D/KB*HP/* Märkström A NX/K/SL P/D NX/K/SL P/D/KB*LP/* NX/K/SL P/D/KB*HP/* Startström A NX/K/SL P/D NX/K/SL P/D/KB*LP/* NX/K/SL P/D/KB*HP/* Startström/mjukstart 1) A NX/K/SL P/D NX/K/SL P/D/KB*LP/* NX/K/SL P/D/KB*HP/* Max. kabelarea (Cu) mm² NX/K/SL P/D NX/K/SL P/D/KB*LP/* NX/K/SL P/D/KB*HP/* Rek. avsäkring A(t) NX/K/SL P/D NX/K/SL P/D/KB*LP/* NX/K/SL P/D/KB*HP/* Vätskekylaggregat typ Eldata Konfiguration NX/K/SL 0402P/ 0452P/ 0502P/ 0552P/ 0602P/ 0702P/ D/*/* Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+PE/50 Märkeffekt kw NX/K/SL P/D NX/K/SL P/D/KB*LP/* NX/K/SL P/D/KB*HP/* Märkström A NX/K/SL P/D NX/K/SL P/D/KB*LP/* NX/K/SL P/D/KB*HP/* Startström A NX/K/SL P/D NX/K/SL P/D/KB*LP/* NX/K/SL P/D/KB*HP/* Startström/mjukstart 1) A NX/K/SL P/D NX/K/SL P/D/KB*LP/* NX/K/SL P/D/KB*HP/* Max. kabelarea (Cu) mm² NX/K/SL P/D NX/K/SL P/D/KB*LP/* NX/K/SL P/D/KB*HP/* Rek. avsäkring A(t) NX/K/SL P/D NX/K/SL P/D/KB*LP/* NX/K/SL P/D/KB*HP/* ) Tillval. 32

33 Tekniska data/ljud Aggregat med normal ljudnivå Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) NX/K P/D/*/* NX/K P/D/*/* NX/K0302P/D/*/* NX/K0352P/D/*/* NX/K P/D/*/* NX/K0552P/D/*/* NX/K P/D/*/* NX/K0802P/D/*/* Noteringar: Aggregaten är testade enligt ISO9614 och Eurovents akustiska test 8/1. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) NX/K P/D/*/* NX/K P/D/*/* NX/K0302P/D/*/* NX/K0352P/D/*/* NX/K P/D/*/* NX/K0552P/D/*/* NX/K P/D/*/* NX/K0802P/D/*/* Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. 33

34 Tekniska data/ljud Aggregat med låg ljudnivå (LN) Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) NX/K/LN P/D/*/* NX/K/LN P/D/*/* NX/K/LN P/D/*/* NX/K/LN P/D/*/* NX/K/LN P/D/*/* Noteringar: Aggregaten är testade enligt ISO9614 och Eurovents akustiska test 8/1. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) NX/K/LN P/D/*/* NX/K/LN P/D/*/* NX/K/LN P/D/*/* NX/K/LN P/D/*/* NX/K/LN P/D/*/* Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. 34

35 Tekniska data/ljud Aggregat med extra låg ljudnivå (SL) Ljudeffektnivåer Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) NX/K/SL0152P/D/*/* NX/K/SL P/D/*/* NX/K/SL P/D/*/* NX/K/SL0352P/D/*/* NX/K/SL0402P/D/*/* NX/K/SL P/D/*/* NX/K/SL P/D/*/* NX/K/SL0702P/D/*/* Noteringar: Aggregaten är testade enligt ISO9614 och Eurovents akustiska test 8/1. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) NX/K/SL0152P/D/*/* NX/K/SL P/D/*/* NX/K/SL P/D/*/* NX/K/SL0352P/D/*/* NX/K/SL0402P/D/*/* NX/K/SL P/D/*/* NX/K/SL P/D/*/* NX/K/SL0702P/D/*/* Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. 35

36 Tekniska data/mått och vikter Aggregat med normal ljudnivå Vätskekylaggregat typ Konfiguration NX/K 0152P/D/*/* 0182P/D/*/* 0202P/D/*/* 0252P/D/*/* 0262P/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K P/D NX/K P/D/KB1*P NX/K P/D/KB2*P Kontakta vår kundtjänst NX/K P/D/KB1*P/T NX/K P/D/KB2*P/T Kontakta vår kundtjänst Vätskekylaggregat typ Konfiguration NX/K 0302P/D/*/* 0352P/D/*/* 0402P/D/*/* 0452P/D/*/* 0502P/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K P/D NX/K P/D/KB1*P NX/K P/D/KB2*P Kontakta vår kundtjänst NX/K P/D/KB1*P/T NX/K P/D/KB2*P/T Kontakta vår kundtjänst Vätskekylaggregat NX/K typ Konfiguration 0552P/D/*/* 0602P/D/*/* 0702P/D/*/* 0802P/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K P/D NX/K P/D/KB1*P NX/K P/D/KB2*P Kontakta vår kundtjänst NX/K P/D/KB1*P/T NX/K P/D/KB2*P/T Kontakta vår kundtjänst C1 C Erforderligt utrymme för service 1000 Alla mått i mm 36

37 Tekniska data/mått och vikter Aggregat med låg ljudnivå (LN) Vätskekylaggregat typ Konfiguration NX/K/LN 0152P/D/*/* 0182P/D/*/* 0202P/D/*/* 0252P/D/*/* 0262P/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/LN P/D NX/K/LN P/D/KB1*P NX/K/LN P/D/KB2*P Kontakta vår kundtjänst NX/K/LN P/D/KB1*P/T NX/K/LN P/D/KB2*P/T Kontakta vår kundtjänst Vätskekylaggregat typ Konfiguration NX/K/LN 0302P/D/*/* 0352P/D/*/* 0402P/D/*/* 0452P/D/*/* 0502P/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/LN P/D NX/K/LN P/D/KB1*P NX/K/LN P/D/KB2*P Kontakta vår kundtjänst NX/K/LN P/D/KB1*P/T NX/K/LN P/D/KB2*P/T Kontakta vår kundtjänst Vätskekylaggregat NX/K/LN typ Konfiguration 0552P/D/*/* 0602P/D/*/* 0702P/D/*/* 0802P/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/LN P/D NX/K/LN P/D/KB1*P NX/K/LN P/D/KB2*P Kontakta vår kundtjänst NX/K/LN P/D/KB1*P/T NX/K/LN P/D/KB2*P/T Kontakta vår kundtjänst C1 C Erforderligt utrymme för service 1000 Alla mått i mm 37

38 Tekniska data/mått och vikter Aggregat med extra låg ljudnivå (SL) Vätskekylaggregat typ Konfiguration NX/K/SL 0152P/D/*/* 0182P/D/*/* 0202P/D/*/* 0252P/D/*/* 0262P/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/SL P/D NX/K/SL P/D/KB1*P NX/K/SL P/D/KB2*P Kontakta vår kundtjänst NX/K/SL P/D/KB1*P/T NX/K/SL P/D/KB2*P/T Kontakta vår kundtjänst Vätskekylaggregat typ Konfiguration NX/K/SL 0302P/D/*/* 0352P/D/*/* 0402P/D/*/* 0452P/D/*/* 0502P/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/SL P/D NX/K/SL P/D/KB1*P NX/K/SL P/D/KB2*P Kontakta vår kundtjänst NX/K/SL P/D/KB1*P/T NX/K/SL P/D/KB2*P/T Kontakta vår kundtjänst Vätskekylaggregat NX/K/SL typ Konfiguration 0552P/D/*/* 0602P/D/*/* 0702P/D/*/* Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg NX/K/SL P/D NX/K/SL P/D/KB1*P NX/K/SL P/D/KB2*P Kontakta vår kundtjänst NX/K/SL P/D/KB1*P/T NX/K/SL P/D/KB2*P/T Kontakta vår kundtjänst C1 C Erforderligt utrymme för service 1000 Alla mått i mm 38

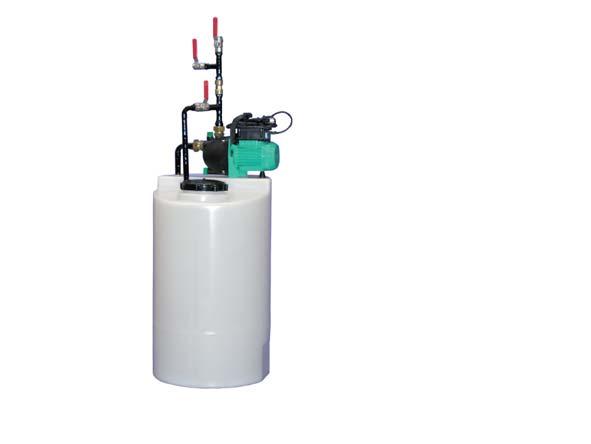

39 Tillval Blandningskärl Köldbärarsystemet VH VB VH P/P VH P/P = Påfyllningspump VB = Backventil VH = Stängventil Köldbäraranslutning DN20 Volym l 60 Driftvikt kg 75 För information om frostskyddsvätska i kylmedlet och för påfyllning av kylmedelsystemet. Se även separat Produktinformation för blandningskärl. Flödesvakt För skydd mot flödesbortfall i köldbärarsystemet. Se även kapitel Funktion, rubrik Aggregatflödesschema:... samt separat Produktinformation för flödesvakter. 39

40 Tillval Gummikompensatorer Typ AMU Gummikompensator Aggregat typ Antal Typ Anslutningsdimension NX/K/*0152P/D/*/* 2 AMU-201H/AMU-202 1) 40/50 1) NX/K/*0182P/D/*/* 2 AMU-201H/AMU-202 1) 40/50 1) NX/K/*0202P/D/*/* 2 AMU-201H/AMU-202 1) 40/50 1) NX/K/*0252P/D/*/* 2 AMU-201H/AMU-202 1) 40/50 1) NX/K/*0262P/D/*/* 2 AMU-201H/AMU-202 1) 40/50 1) NX/K/*0302P/D/*/* 2 AMU NX/K/*0352P/D/*/* 2 AMU NX/K/*0402P/D/*/* 2 AMU NX/K/*0452P/D/*/* 2 AMU NX/K/*0502P/D/*/* 2 AMU NX/K/*0552P/D/*/* 2 AMU NX/K/*0602P/D/*/* 2 AMU NX/K/*0702P/D/*/* 2 AMU NX/K/*0802P/D/*/* 2 AMU För vibrationsdämpning i in- och utgående köldbärarledningar. Se även separat Produktionformation för gummikompensatorer. 1) Utan pumpar/med pumpar (tillval). 40

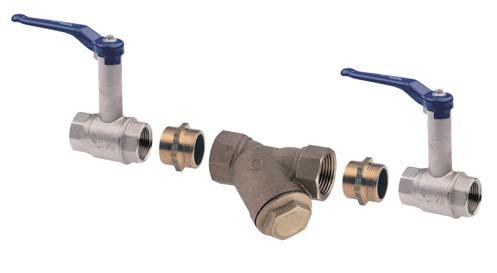

41 Tillval Silsats Anslutningsdimension Kv-värden Aggregat typ Silsats typ 1) Filter Ventiler 2) NX/K/*0152P/D/*/* SS40/SS50 3) 40/50 3) 24,5/36 3) 160/310 3) NX/K/*0182P/D/*/* SS40/SS50 3) 40/50 3) 24,5/36 3) 160/310 3) NX/K/*0202P/D/*/* SS NX/K/*0252P/D/*/* SS NX/K/*0262P/D/*/* SS NX/K/*0302P/D/*/* SS NX/K/*0352P/D/*/* SS NX/K/*0402P/D/*/* SS NX/K/*0452P/D/*/* SS NX/K/*0502P/D/*/* SS NX/K/*0552P/D/*/* SS NX/K/*0602P/D/*/* SS NX/K/*0702P/D/*/* SS NX/K/*0802P/D/*/* SS ) Erfordras för att skydda förångaren mot skador p.g.a.spånor och eventuellt andra föremål i köldbärarsystemet. Se även separat Produktionformation för silsatser. 2) Per ventil. 3) Utan pumpar/med pumpar (tillval). 41
