1 Tekniskt hjälpmedel vid lång slangdragning Arbetsmiljö och slamtömning Uppsala Vatten och Avfall AB Org nr Hemsida: Postadress: Box 1444, Uppsala. Telefon

2 Innehåll 1 Bakgrund 3 2 Tekniskt hjälpmedel 3 3 Utrustning Vinsch Block 5 4 Resultat från fältförsök 6 5 Vidareutveckling 6 Sid 2 av 6

3 1 Bakgrund Ett av de tyngre momenten vid tömning av enskilda avlopp är dragning av slang från bilens uppställningsplats till slambrunnen eller tanken. Dragning av slang medför en hög belastning för den som utför arbetet och därför bör anläggningen vara placerad så nära slambilens uppställningsplats som möjligt. För att försöka hitta andra metoder att dra slangen har Uppsala Vatten låtit genomföra en enkel studie över ett alternativ till manuell dragning av slangen. Studien är enbart ett försöksstadium varför resultaten av studien inte kan appliceras utan vidare utveckling krävs. Den här rapporten sammanfattar försök som gjorts i fält av en prototyp till ett tekniskt hjälpmedel utvecklat av Uppsala Vatten och Avfall AB. 2 Tekniskt hjälpmedel Grundidén innebär att slangen dras ut med hjälp av en fjärrstyrd vinsch och att block av plast formar en bana för vinschen och slangen på väg mot anläggningen (Figur 2). Figur 2. Schematisk bild över vinsch med spel från slambilens uppställningsplats till anläggning i rak linje från bilen (a) och med vinkel från bilen (b). Detta hjälpmedel fungerar så att slambilschauffören först ser ut en lämplig bana, placerar ut spel och plastblock innan vajern vinschas ut längs banan. Vajern vinschas ut till en punkt ett par meter bakom anläggningen innan chauffören vänder och fortsätter mata ut vajern på väg tillbaks till bilen. Vid bilen fästs slangen i vajern varpå vajern vinschas in under det att slangen dras ut mot anläggningen (Figur 3). Sid 3 av 6

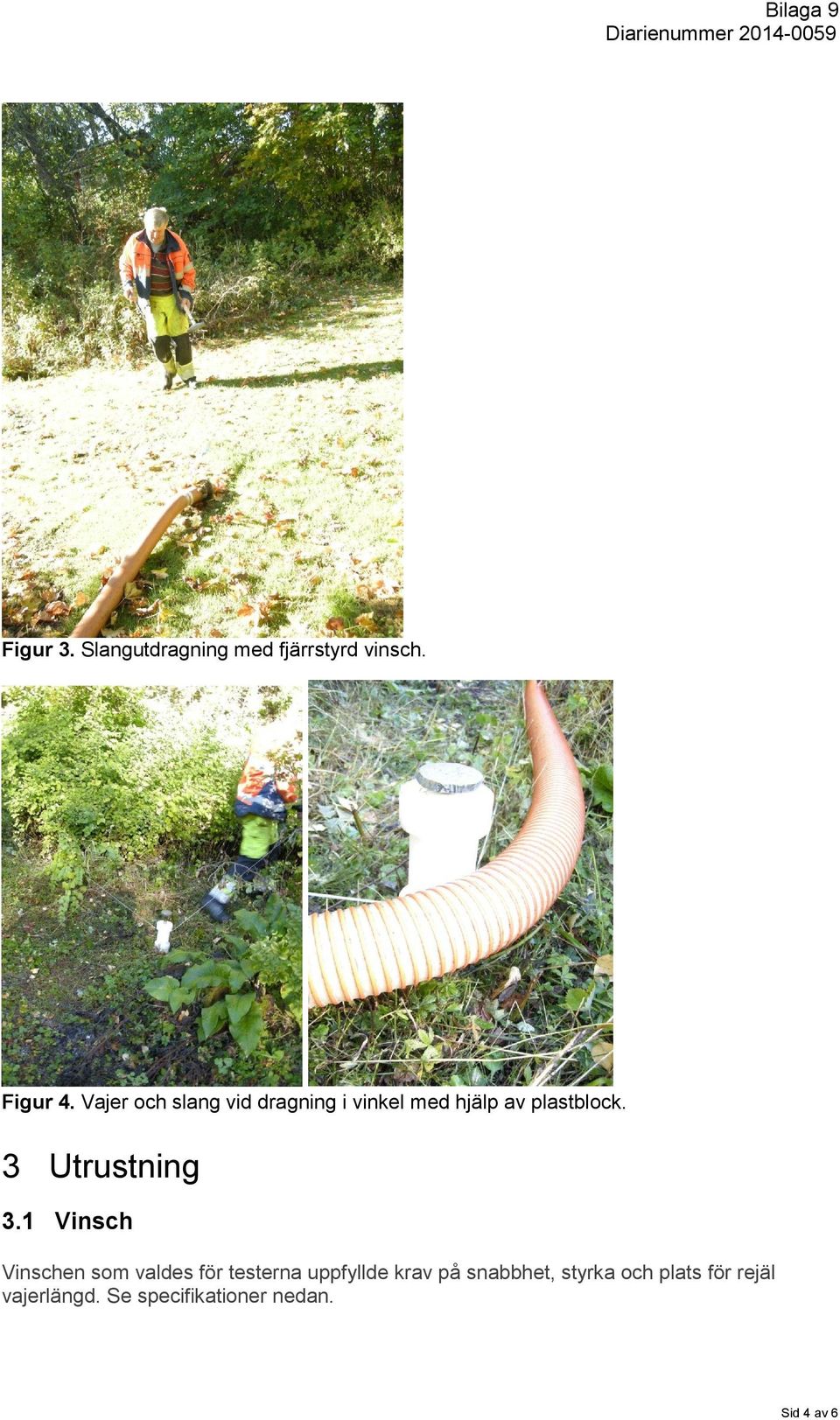

4 Figur 3. Slangutdragning med fjärrstyrd vinsch. Figur 4. Vajer och slang vid dragning i vinkel med hjälp av plastblock. 3 Utrustning 3.1 Vinsch Vinschen som valdes för testerna uppfyllde krav på snabbhet, styrka och plats för rejäl vajerlängd. Se specifikationer nedan. Sid 4 av 6

5 Snabb lyft- och dragvinsch, T-CWL301LS, med trådlös fjärrkontroll: Tekniska ritningar: Mått: Tekniska specifikationer: A: 205 B: 270 C: 94 D: 135 E: 600 F: 156 G: 93 H: 195 I: 205 Lyft/drag (kg)... Speed (m/min): 1. lager... Sista/topp lager... Motor KW... Amp... Trumma (LxDxFh) Wire... Vikt (kg inkl. wire). 300kg x95x190 7mm x 40m 40 Vajern på trumman är utbytt från 7 mm till 3 mm för att medge slangdragning på ca 60 m (dubbel vajerlängd). Vinschen skulle kunna utrustas med längre vajer vid behov. Vinschen drevs under testerna med hjälp av ett dieselaggregat som ställdes på släpkärrans flak. På vinschen monterades också en arm med linstyrningshjul för att minska risken för vajertrassel vid vinschning. Bild 5. Vinsch monterad på släpvagn för test i fält. 3.2 Block Blocken som används för att styra vajer och slang består av svarvade plastcylindrar med spår för vajer och hål i mitten. Plastblocken fastsätts i marken med hjälp av jordankare som slås ned i marken. Vikt per jordankaret är 1,5 kg och vikt per plastblock är 1 kg. Sid 5 av 6

6 4 Resultat från fältförsök Fälttest har genomförts vid två olika tillfällen och x antal brunnar har tömts vid de båda testtillfällena. Anläggningarna som valdes ut för testning hade gemensamt att de innebar slangdragning runt 40 m. De testade anläggningarna innebar både rak slangdragning och slangdragning i vinkel. Efter genomförda tester uppskattas att slangdragning med tekniskt hjälpmedel innebär ett tidstillägg på mellan 5 och 10 min beroende på om slangdragningssträckan är rak eller i vinkel. Tidsskillnaden mellan att dra slangen med eller utan tekniskt hjälpmedel minskar med hämtställets komplexitet (vegetation, fasta hinder osv). Det tekniska hjälpmedlet fungerar smidigt vid vinschning och tidsåtgången är störst vid utplacering och inhämtning av plastblocken. Placeringen av plastblocken innebär ett nytt moment i slambilchaufförernas arbete med karaktär av problemlösning istället för manuellt arbete. 5 Vidareutveckling För att kunna använda sig av vinschning på det här sättet vid slamtömning krävs att man utvecklar metoden ytterligare. Nedan följer exempel på utvecklingsområden; För att användas av slambilschaufförerna behöver vinschen monteras på slambilen. Det vore önskvärt om vinschens hastighet integrerades med slangrullens hastighet och att de båda kopplades till en och samma fjärrkontroll. Jordankarna behöver testas vintertid, alternativt kan fasta ankare installeras eller tömning schemaläggas till vår, sommar och höst. Vajerlängd och linstyrning bör optimeras för att klara längre avstånd och för att minska risken för vajertrassel på trumman vid vinschning av slak vajer. Sid 6 av 6
