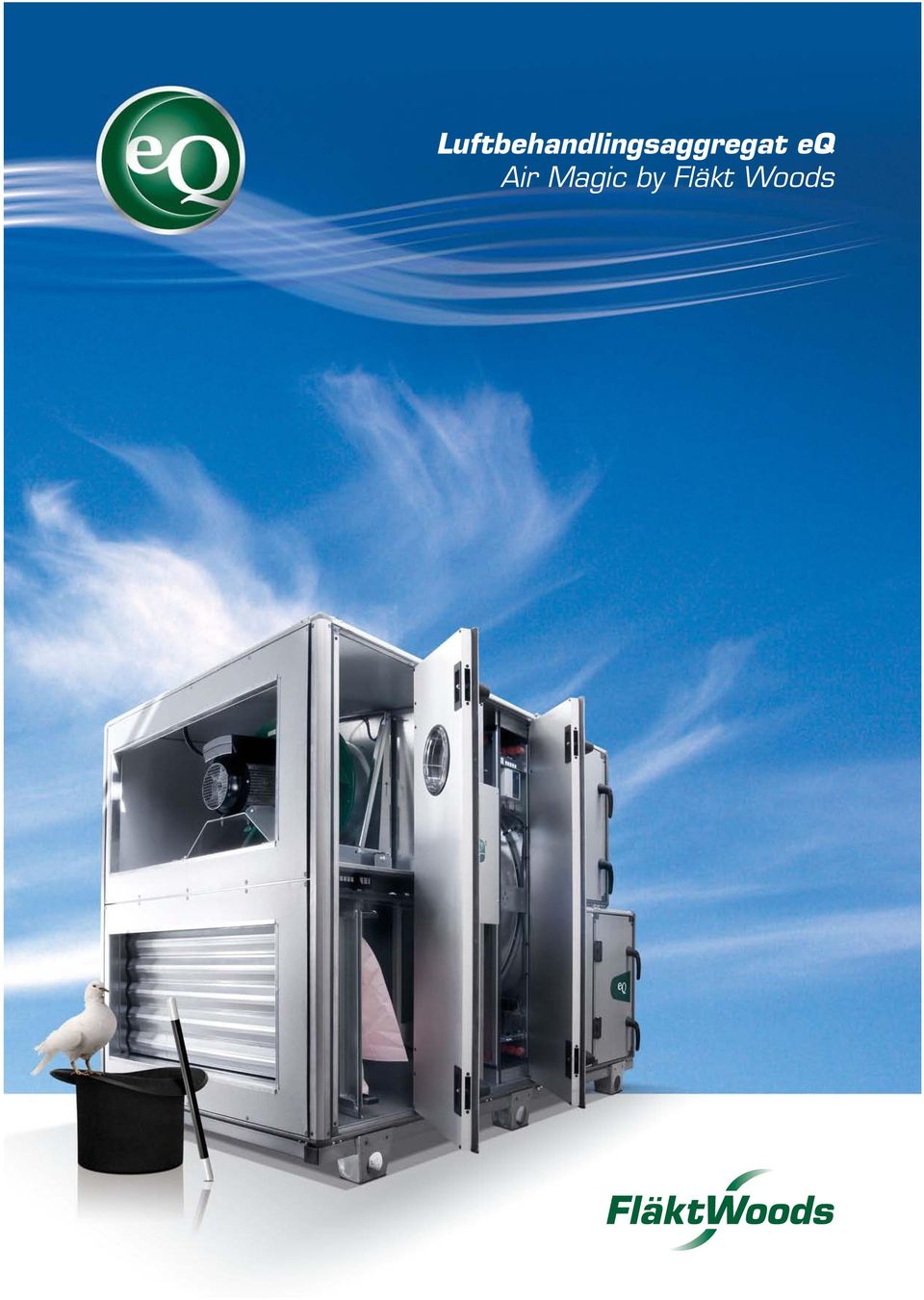

1 Luftbehandlingsaggregat eq Air Magic by Fläkt Woods

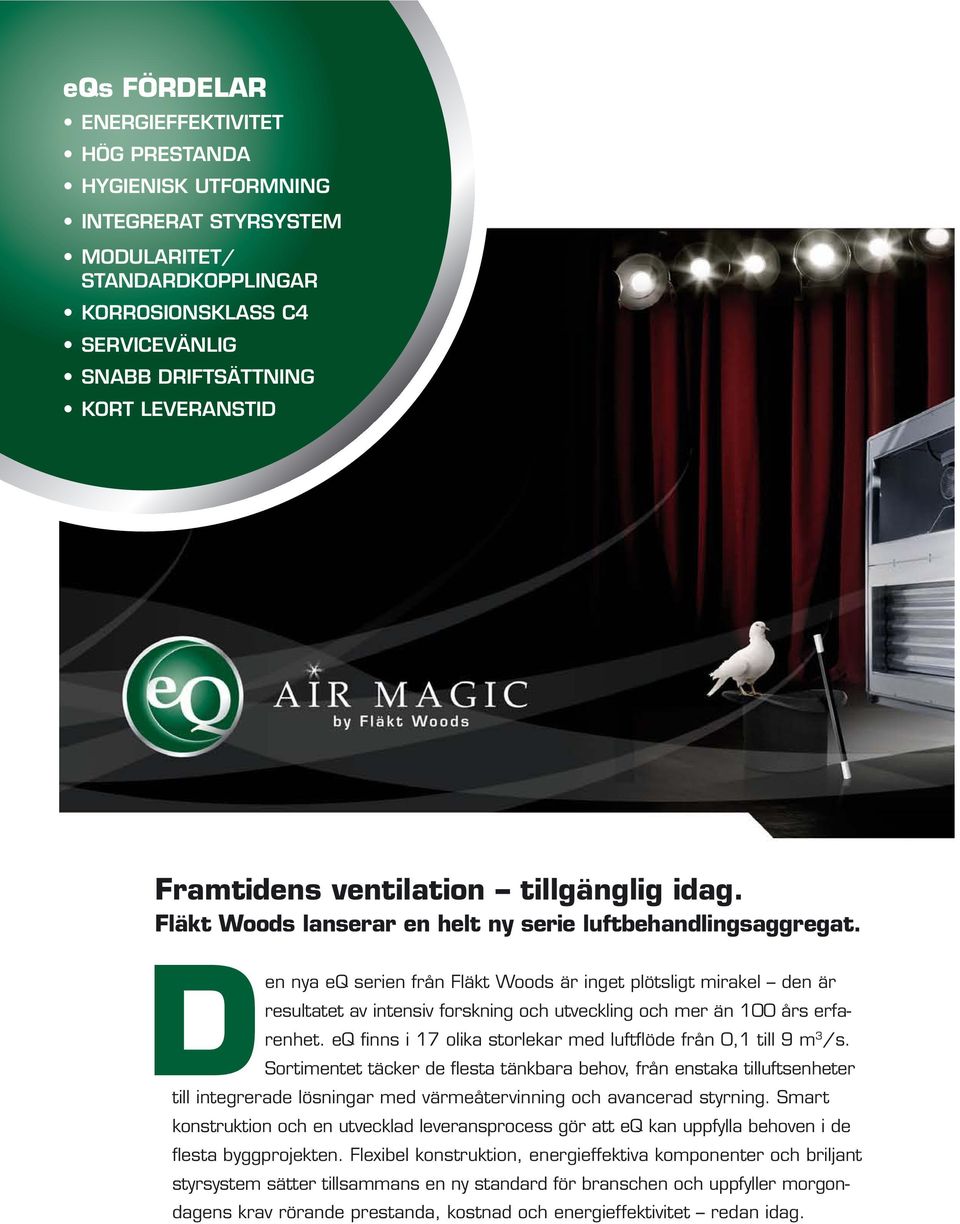

2 eqs FÖRDELAR ENERGIEFFEKTIVITET HÖG PRESTANDA HYGIENISK UTFORMNING INTEGRERAT STYRSYSTEM MODULARITET/ STANDARDKOPPLINGAR KORROSIONSKLASS C4 SERVICEVÄNLIG SNABB DRIFTSÄTTNING KORT LEVERANSTID Framtidens ventilation tillgänglig idag. Fläkt Woods lanserar en helt ny serie luftbehandlingsaggregat. Den nya eq serien från Fläkt Woods är inget plötsligt mirakel den är resultatet av intensiv forskning och utveckling och mer än 100 års erfarenhet. eq finns i 17 olika storlekar med luftflöde från 0,1 till 9 m 3 /s. Sortimentet täcker de flesta tänkbara behov, från enstaka tilluftsenheter till integrerade lösningar med värmeåtervinning och avancerad styrning. Smart konstruktion och en utvecklad leveransprocess gör att eq kan uppfylla behoven i de flesta byggprojekten. Flexibel konstruktion, energieffektiva komponenter och briljant styrsystem sätter tillsammans en ny standard för branschen och uppfyller morgondagens krav rörande prestanda, kostnad och energieffektivitet redan idag.

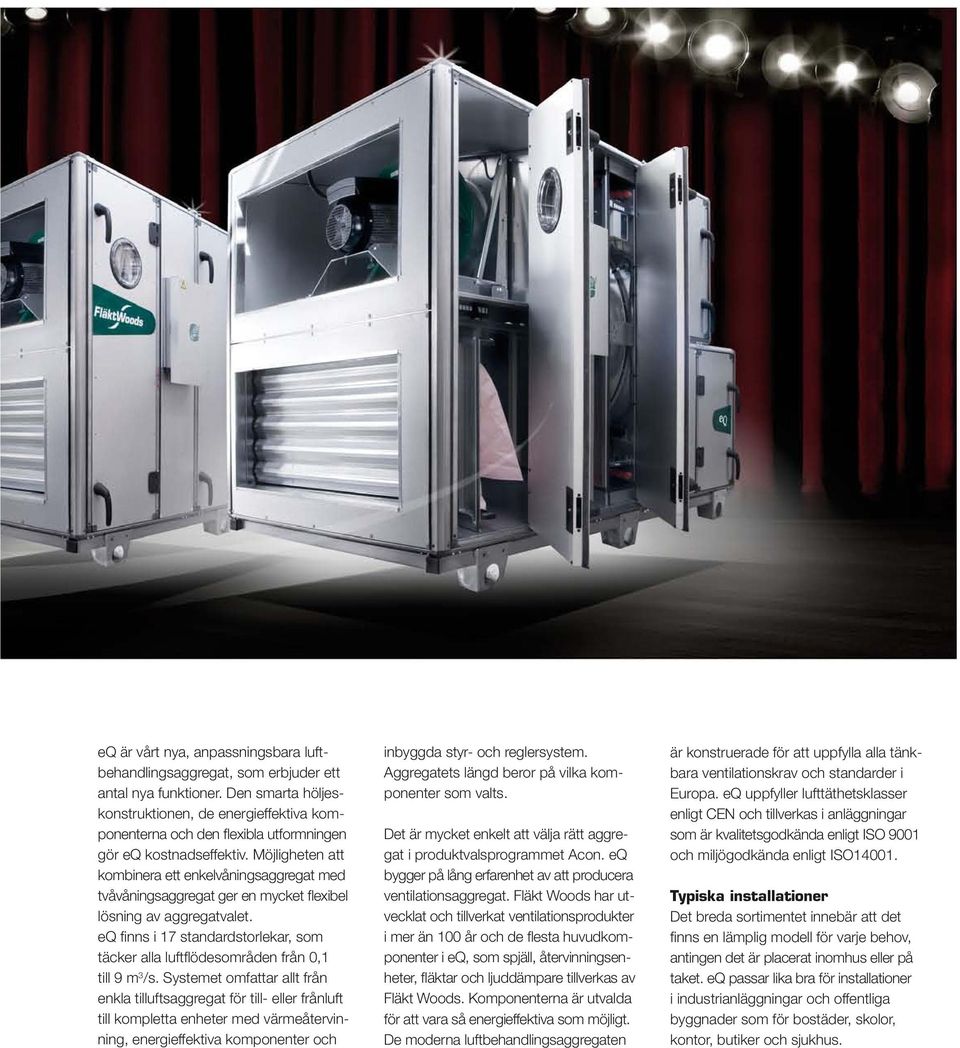

3 eq är vårt nya, anpassningsbara luftbehandlingsaggregat, som erbjuder ett antal nya funktioner. Den smarta höljeskonstruktionen, de energieffektiva komponenterna och den fl exibla utformningen gör eq kostnadseffektiv. Möjligheten att kombinera ett enkelvåningsaggregat med tvåvåningsaggregat ger en mycket fl exibel lösning av aggregatvalet. eq fi nns i 17 standardstorlekar, som täcker alla luftfl ödesområden från 0,1 till 9 m 3 /s. Systemet omfattar allt från enkla tilluftsaggregat för till- eller frånluft till kompletta enheter med värmeåtervinning, energieffektiva komponenter och inbyggda styr- och reglersystem. Aggregatets längd beror på vilka komponenter som valts. Det är mycket enkelt att välja rätt aggregat i produktvalsprogrammet Acon. eq bygger på lång erfarenhet av att producera ventilationsaggregat. Fläkt Woods har utvecklat och tillverkat ventilationsprodukter i mer än 100 år och de fl esta huvudkomponenter i eq, som spjäll, återvinningsenheter, fl äktar och ljuddämpare tillverkas av Fläkt Woods. Komponenterna är utvalda för att vara så energieffektiva som möjligt. De moderna luftbehandlingsaggregaten är konstruerade för att uppfylla alla tänkbara ventilationskrav och standarder i Europa. eq uppfyller lufttäthetsklasser enligt CEN och tillverkas i anläggningar som är kvalitetsgodkända enligt ISO 9001 och miljögodkända enligt ISO Typiska installationer Det breda sortimentet innebär att det fi nns en lämplig modell för varje behov, antingen det är placerat inomhus eller på taket. eq passar lika bra för installationer i industrianläggningar och offentliga byggnader som för bostäder, skolor, kontor, butiker och sjukhus.

4 Fläkt Woods systemspecialisterna Ett noggrant utformat system kan ge mer än summan av de ingående delarna. Komponenter med hög prestanda är en självklar startpunkt. Men det är genom att kombinera produkter till system och använda smarta styrenheter man kan åstadkomma de mest energieffektiva lösningarna. Den här strategin kräver att system och enskilda komponenter konstrueras tillsammans. Det fordras ingående kunskap om de enskilda produkternas inverkan på varandra och den slutliga sammantagna effekten för att uppnå ett bra resultat. Fläkt Woods både utvecklar och tillverkar komponenter och konstruerar dessutom system. Det är därför vi kan kombinera delarna till samstämda totallösningar. Luftbehandlingsaggregat Reglering av systemet Smart kyldistribution Reglering av luftflöde Fläktkonvektorer Don Varvtalsreglerade fläktar Econet

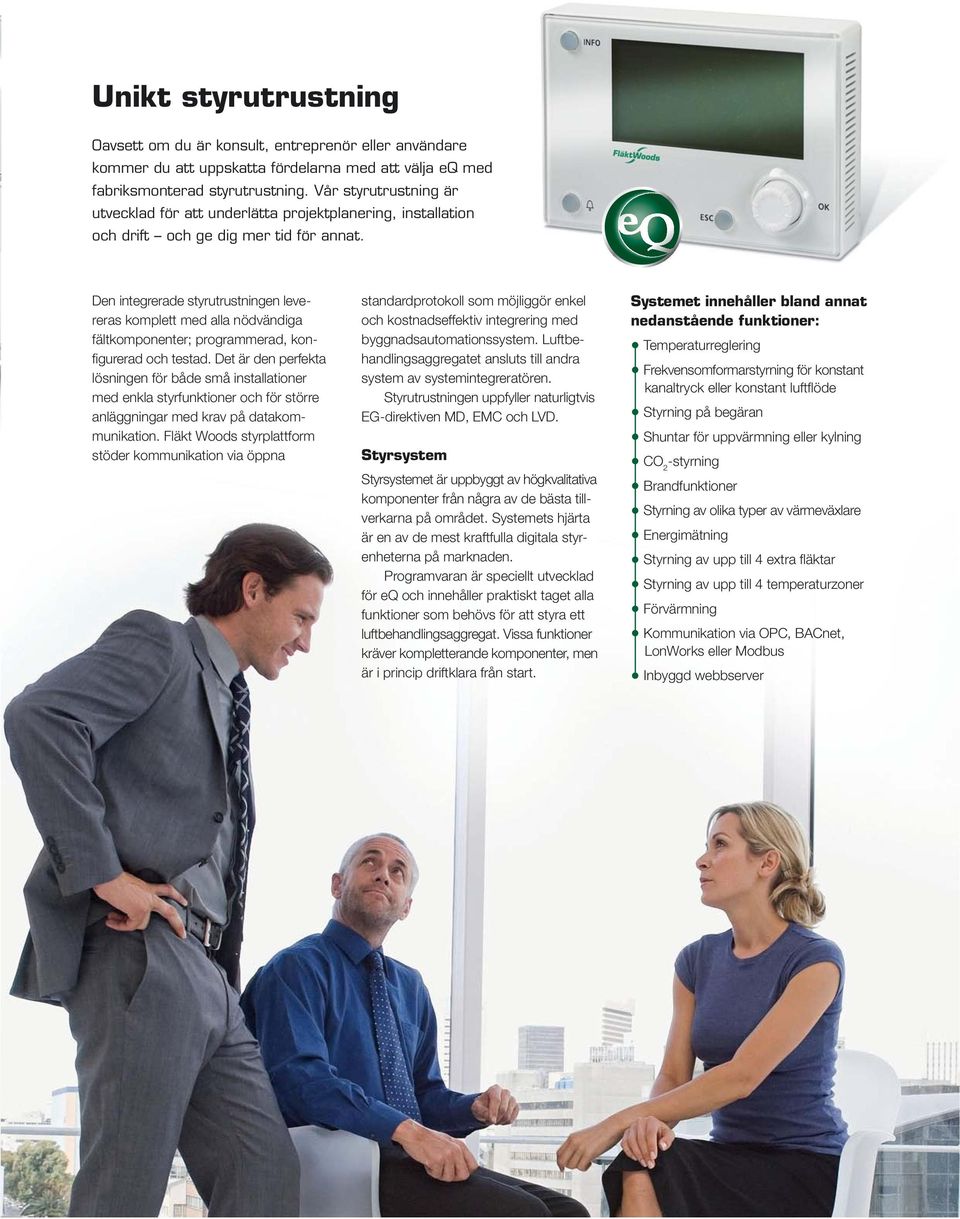

5 Unikt styrutrustning Oavsett om du är konsult, entreprenör eller användare kommer du att uppskatta fördelarna med att välja eq med fabriksmonterad styrutrustning. Vår styrutrustning är utvecklad för att underlätta projektplanering, installation och drift och ge dig mer tid för annat. Den integrerade styrutrustningen levereras komplett med alla nödvändiga fältkomponenter; programmerad, konfi gurerad och testad. Det är den perfekta lösningen för både små installationer med enkla styrfunktioner och för större anläggningar med krav på datakommunikation. Fläkt Woods styrplattform stöder kommunikation via öppna standardprotokoll som möjliggör enkel och kostnadseffektiv integrering med byggnadsautomationssystem. Luftbehandlingsaggregatet ansluts till andra system av systemintegreratören. Styrutrustningen uppfyller naturligtvis EG-direktiven MD, EMC och LVD. Styrsystem Styrsystemet är uppbyggt av högkvalitativa komponenter från några av de bästa tillverkarna på området. Systemets hjärta är en av de mest kraftfulla digitala styrenheterna på marknaden. Programvaran är speciellt utvecklad för eq och innehåller praktiskt taget alla funktioner som behövs för att styra ett luftbehandlingsaggregat. Vissa funktioner kräver kompletterande komponenter, men är i princip driftklara från start. Systemet innehåller bland annat nedanstående funktioner: Temperaturreglering Frekvensomformarstyrning för konstant kanaltryck eller konstant luftfl öde Styrning på begäran Shuntar för uppvärmning eller kylning CO 2 -styrning Brandfunktioner Styrning av olika typer av värmeväxlare Energimätning Styrning av upp till 4 extra fl äktar Styrning av upp till 4 temperaturzoner Förvärmning Kommunikation via OPC, BACnet, LonWorks eller Modbus Inbyggd webbserver

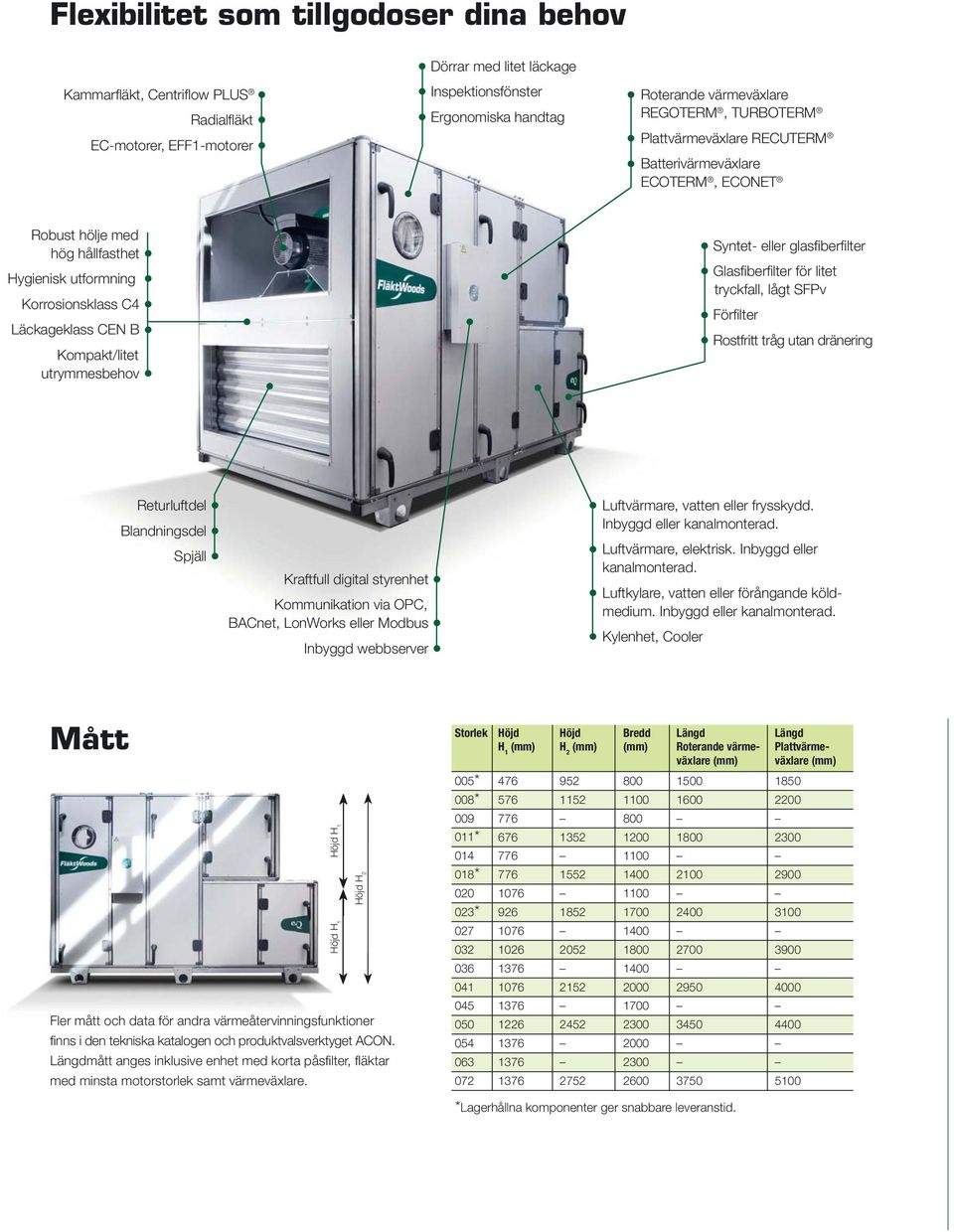

6 Flexibilitet som tillgodoser dina behov Kammarfl äkt, Centrifl ow PLUS Radialfl äkt EC-motorer, EFF1-motorer Dörrar med litet läckage Inspektionsfönster Ergonomiska handtag Roterande värmeväxlare REGOTERM, TURBOTERM Plattvärmeväxlare RECUTERM Batterivärmeväxlare ECOTERM, ECONET Robust hölje med hög hållfasthet Hygienisk utformning Korrosionsklass C4 Läckageklass CEN B Kompakt/litet utrymmesbehov Syntet- eller glasfi berfi lter Glasfi berfi lter för litet tryckfall, lågt SFPv Förfi lter Rostfritt tråg utan dränering Returluftdel Blandningsdel Spjäll Kraftfull digital styrenhet Kommunikation via OPC, BACnet, LonWorks eller Modbus Inbyggd webbserver Luftvärmare, vatten eller frysskydd. Inbyggd eller kanalmonterad. Luftvärmare, elektrisk. Inbyggd eller kanalmonterad. Luftkylare, vatten eller förångande köldmedium. Inbyggd eller kanalmonterad. Kylenhet, Cooler Mått Höjd H 1 Höjd H 1 Höjd H 2 Fler mått och data för andra värmeåtervinningsfunktioner fi nns i den tekniska katalogen och produktvalsverktyget ACON. Längdmått anges inklusive enhet med korta påsfi lter, fl äktar med minsta motorstorlek samt värmeväxlare. Storlek Höjd Höjd Bredd Längd Längd H 1 (mm) H 2 (mm) (mm) Roterande värme- Plattvärmeväxlare (mm) växlare (mm) 005* * * * * *Lagerhållna komponenter ger snabbare leveranstid.

7 Flödesschema 0,36 0,72 1,44 2,16 2,88 3,6 5,4 7,2 9 10,8 12,6 14,4 16, ,6 25,2 28,8 32, x 1000 m/h eq 072 Kraftfullt och enkelt produktval eq 063 eq 054 eq 050 eq 045 eq 041 eq 036 eq 032 eq 027 eq 023 eq 020 eq 018 eq 014 eq 011 eq Acon ger dig all information och support som behövs för god planering. Produktmått Ljuddata Verkningsgrad LCC Leveranstid Dxf- och Dwg-fi ler kan exporteras till CADprogramvara. Support fi nns för Autodesks i-drop. Alltid aktuell dokumentation eq 008 eq ,1 0,2 0,4 0,6 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0 7,0 8,0 9, m /s Spara energi, pengar och miljö med Fläkt Woods Effektiv energianvändning är en viktig aspekt på ventilation. Inom detta område besitter FläktWoods en stor och välkänd kompetens. Produkter och lösningar som är särskilt energieffektiva märker vi med e 3. Dessa produkter och lösningar skonar både din ekonomi och vår miljö på lång sikt.

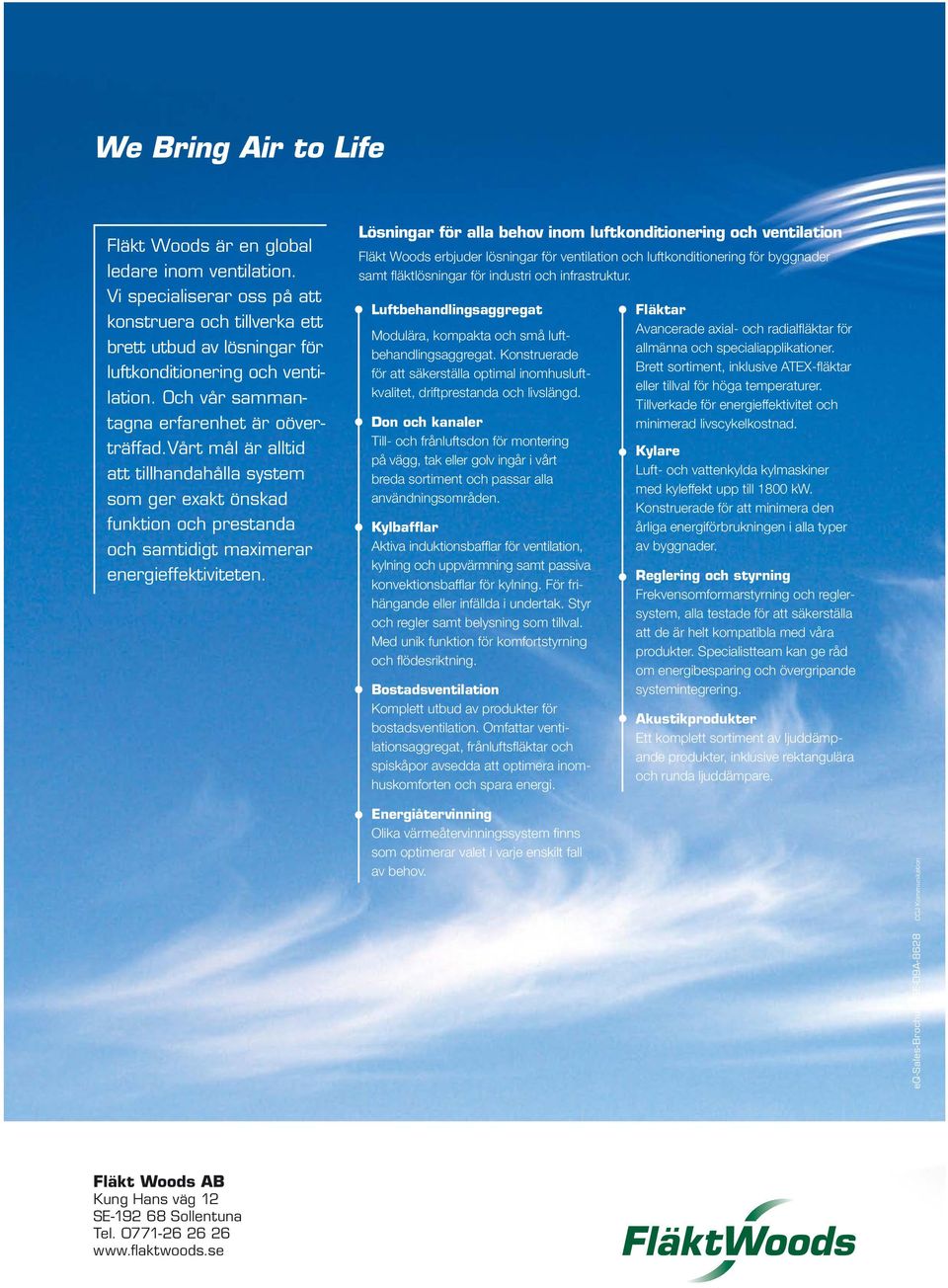

8 We Bring Air to Life Fläkt Woods är en global ledare inom ventilation. Vi specialiserar oss på att konstruera och tillverka ett brett utbud av lösningar för luftkonditionering och ventilation. Och vår sammantagna erfarenhet är oöverträffad.vårt mål är alltid att tillhandahålla system som ger exakt önskad funktion och prestanda och samtidigt maximerar energieffektiviteten. Lösningar för alla behov inom luftkonditionering och ventilation Fläkt Woods erbjuder lösningar för ventilation och luftkonditionering för byggnader samt fl äktlösningar för industri och infrastruktur. Luftbehandlingsaggregat Modulära, kompakta och små luftbehandlingsaggregat. Konstruerade för att säkerställa optimal inomhusluftkvalitet, driftprestanda och livslängd. Don och kanaler Till- och frånluftsdon för montering på vägg, tak eller golv ingår i vårt breda sortiment och passar alla användningsområden. Kylbafflar Aktiva induktionsbaffl ar för ventilation, kylning och uppvärmning samt passiva konvektionsbaffl ar för kylning. För frihängande eller infällda i undertak. Styr och regler samt belysning som tillval. Med unik funktion för komfortstyrning och fl ödesriktning. Bostadsventilation Komplett utbud av produkter för bostadsventilation. Omfattar ventilationsaggregat, frånluftsfl äktar och spiskåpor avsedda att optimera inomhuskomforten och spara energi. Fläktar Avancerade axial- och radialfl äktar för allmänna och specialiapplikationer. Brett sortiment, inklusive ATEX-fl äktar eller tillval för höga temperaturer. Tillverkade för energieffektivitet och minimerad livscykelkostnad. Kylare Luft- och vattenkylda kylmaskiner med kyleffekt upp till 1800 kw. Konstruerade för att minimera den årliga energiförbrukningen i alla typer av byggnader. Reglering och styrning Frekvensomformarstyrning och reglersystem, alla testade för att säkerställa att de är helt kompatibla med våra produkter. Specialistteam kan ge råd om energibesparing och övergripande systemintegrering. Akustikprodukter Ett komplett sortiment av ljuddämpande produkter, inklusive rektangulära och runda ljuddämpare. Energiåtervinning Olika värmeåtervinningssystem fi nns som optimerar valet i varje enskilt fall av behov. eq-sales-brochure-se-09a-8628 CCJ Kommunikation Fläkt Woods AB Kung Hans väg 12 SE Sollentuna Tel
