Varför mäta? Rättvis fördelning av kostnader Ge möjlighet att påverka sina kostnader Kontroll över sin förbrukning Energibesparing

Transkript

1 IMD med M-Bus

2 Varför mäta? Rättvis fördelning av kostnader Ge möjlighet att påverka sina kostnader Kontroll över sin förbrukning Energibesparing

3 Nyttan med mätning Nöjdare hyresgäster Kontroll över byggnadens energiförbrukning Samverka med befintligt styrsystem Påvisa energibesparande åtgärder

4 Varför ska jag välja en öppen lösning? Konkurrensutsätta tillverkare Stora valmöjligheter Byta leverantörer Framtidssäkert

5 Trådad M-Bus Master/slav Dubbelriktad kommunikation Kräv transparent M-Bus hela vägen från system till mätare även om mellanlagring finns

6 Trådlös M-Bus Modes S1/S2, T1/T2, C1/C2 Alla typer av mätare Dubbelriktad kommunikation? Enbart sekundäradress i standard, med Elvaco även primär

7 Fördelar med M-Bus Öppen standard Robust Många leverantörer Alla typer av mätare Dubbelriktad kommunikation

8 Några referenser Vätterhem i Jönköping 9000 lägenheter, mätpunkter, el, värme, vatten, temperatur, system och driftsättning Eksta i Kungsbacka 1000 lägenheter, hög miljöprofil, trådlös kommunikation, system Familjebostäder i Göteborg Transparent M-Bus, tjänst, el, värme, vatten, temperatur

9 MÄTDON

10 Mätdon för IMD Vatten Förbrukning av tappvatten Värme Energi för uppvärmning El Bygg bort kollektiv el, mäta laddstolpar, bilvärmare Temperatur Referensmätning och komforttemperaturmätning

11 Vatten Vinghjul Ultraljud Volymetrisk Mätning av förbrukat vatten Läckageindikering

12 Värme Kompaktmätare Integreringsverk HCA Mätning av energi för uppvärmning Kulvertförlust Fördelningsmätning av radiatorer

13 El Direktmätning Trafomätning Effekt Mätning av elförbrukning Undermätning av huvudmätare

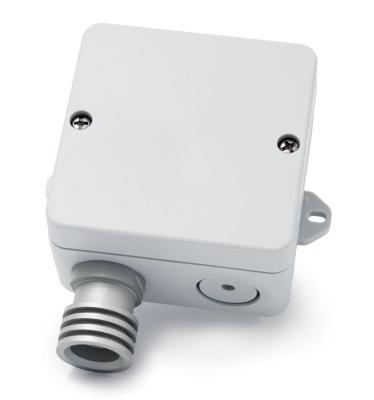

14 Temperatur Temperatur Luftfuktighet Mätning av inne- och utetemperatur Styrning efter temperatur

15 INFRASTRUKTUR

16 Lösningsförslag för infrastruktur Trådbunden kommunikation Trådlös kommunikation med central insamling Trådlös kommunikation med noder Kombinerade lösningar

17 Trådbunden struktur Fördelar Enkel princip Dubbelriktad kommunikation Robust Nackdelar Kostsamt om ej förberett Avbrottskänslighet

18 Princip för trådbundet M-Busnätverk

19 Trådlös struktur med central insamling Fördelar Enkel installation Bra funktion i lågdensitetsområden (villa/radhus/låghus) Litet antal insamlingsenheter i fält Nackdelar Kräver viss kunskap och planering Omgivningskänsligt Högre produktkostnad för mätdon

20 Princip för trådlös insamling med central basenhet

21 Trådlös struktur med noder Fördelar Enkel installation och planering Mycket flexibelt Stabil grund med tråd eller GPRS Nackdelar Högre kostnad för mätdon Fler enheter i fält

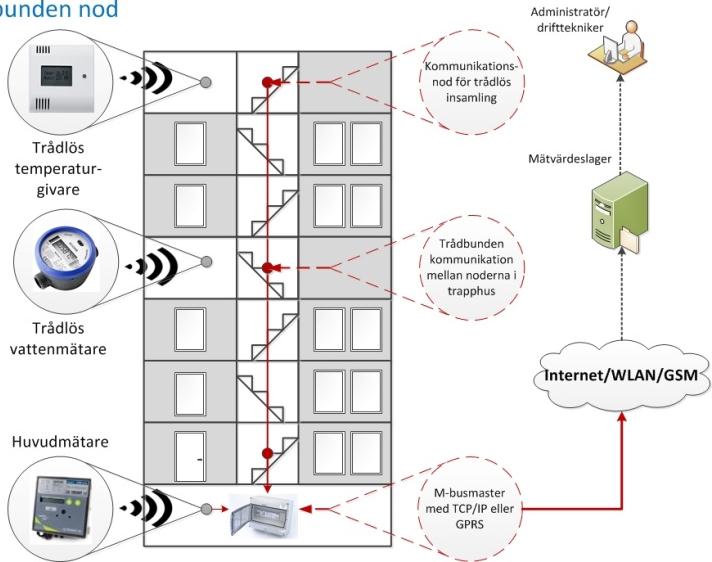

22 Princip för trådlös insamling med trådbunden nod

23 MÄTVÄRDESINSAMLING

24 Mätare med kommunikationsinterface (M-Bus Standard) Elmätare Fjärrvärmemätare Vattenmätare Gasmätare Temperaturgivare Etc. Mätterminal med kommunikationsinterface för M-Bus Standard med GPRS eller TCP/IP kommunikation Elvaco CM Series Lagrar mätvärden Skickar mätvärden enligt kundens önskemål till vald mottagare FTP HTTP Mottagande server FTP Server som lagrar filer med mätvärden HTTP Server med WEB- Service som tar emot mätvärden och lagrar på önskad plats STMP Server ( ) som tar emot direkt till en adress Affärslogik Hanterar mottagna mätvärden och skickar till debiteringssystem Läses direkt av användare i läsbart E- Mail format Hantering av mätvärden Distribuera till slutkund Debitera slutkund Uppföljning och statistik Energioptimering

25 Styr och regler All information som finns i mätdonen finns tillgängliga via transparent M-Bus RS232, M-Busslav, USB, IR och Ethernet Även via webservice och e-post, ftp och http med CMe3100, CMe2100 PI-regulator i CMe3100, CMe2100

26 CMe den smarta M-Busmastern Ger möjlighet att ansluta valfritt system via M-Bus eller IP via webservice och M-Busslavutgång Styrning av DUC via inomhustemperaturen All funktion i produkten, inga kostnader Ingen serveruppkoppling krävs, allt sker lokalt

27 TACK!
