1 Produktkatalog 2012

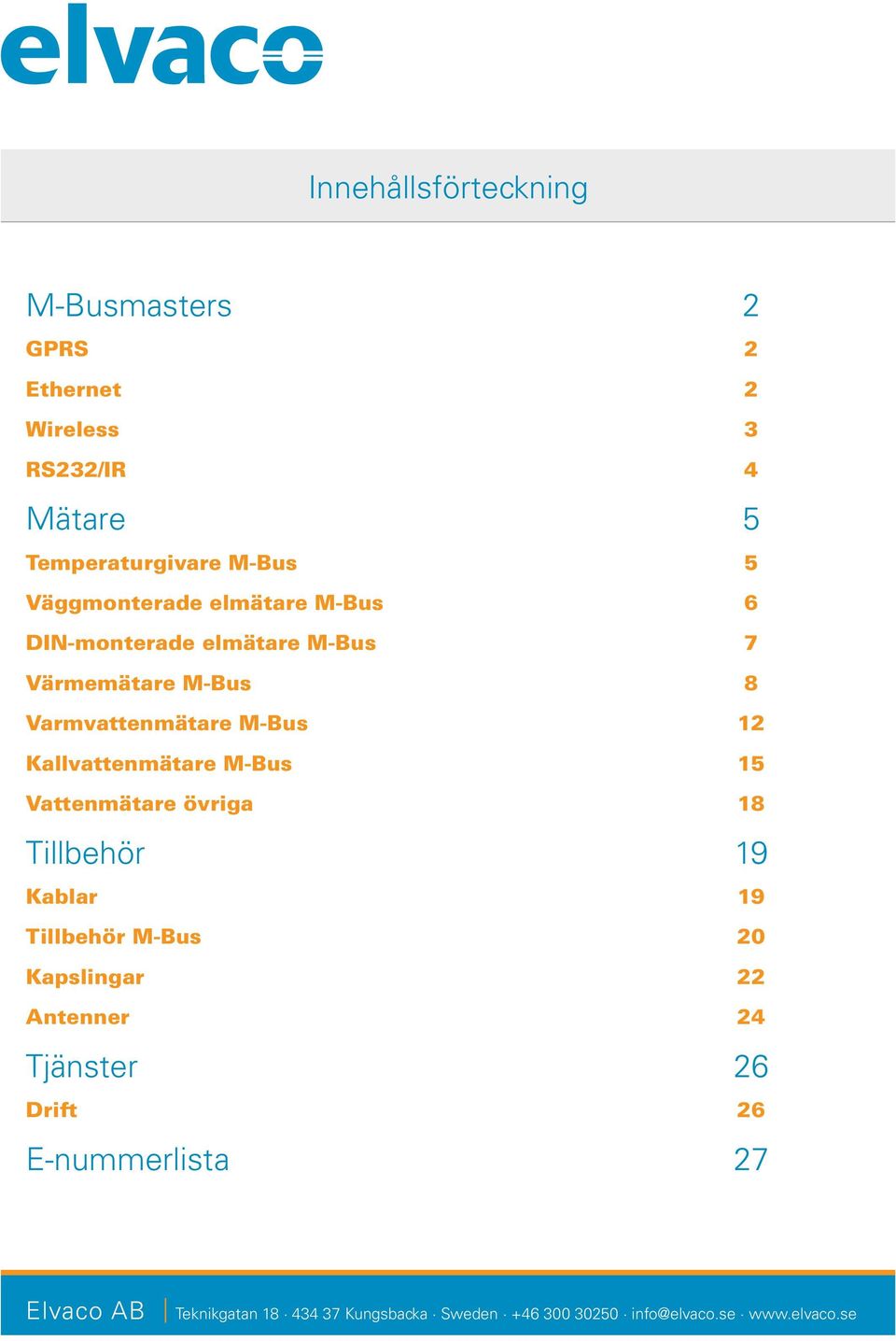

2 Innehållsförteckning M-Busmasters 2 GPRS 2 Ethernet 2 Wireless 3 RS232/IR 4 Mätare 5 Temperaturgivare M-Bus 5 Väggmonterade elmätare M-Bus 6 DIN-monterade elmätare M-Bus 7 Värmemätare M-Bus 8 Varmvattenmätare M-Bus 12 Kallvattenmätare M-Bus 15 Vattenmätare övriga 18 Tillbehör 19 Kablar 19 Tillbehör M-Bus 20 Kapslingar 22 Antenner 24 Tjänster 26 Drift 26 E-nummerlista 27

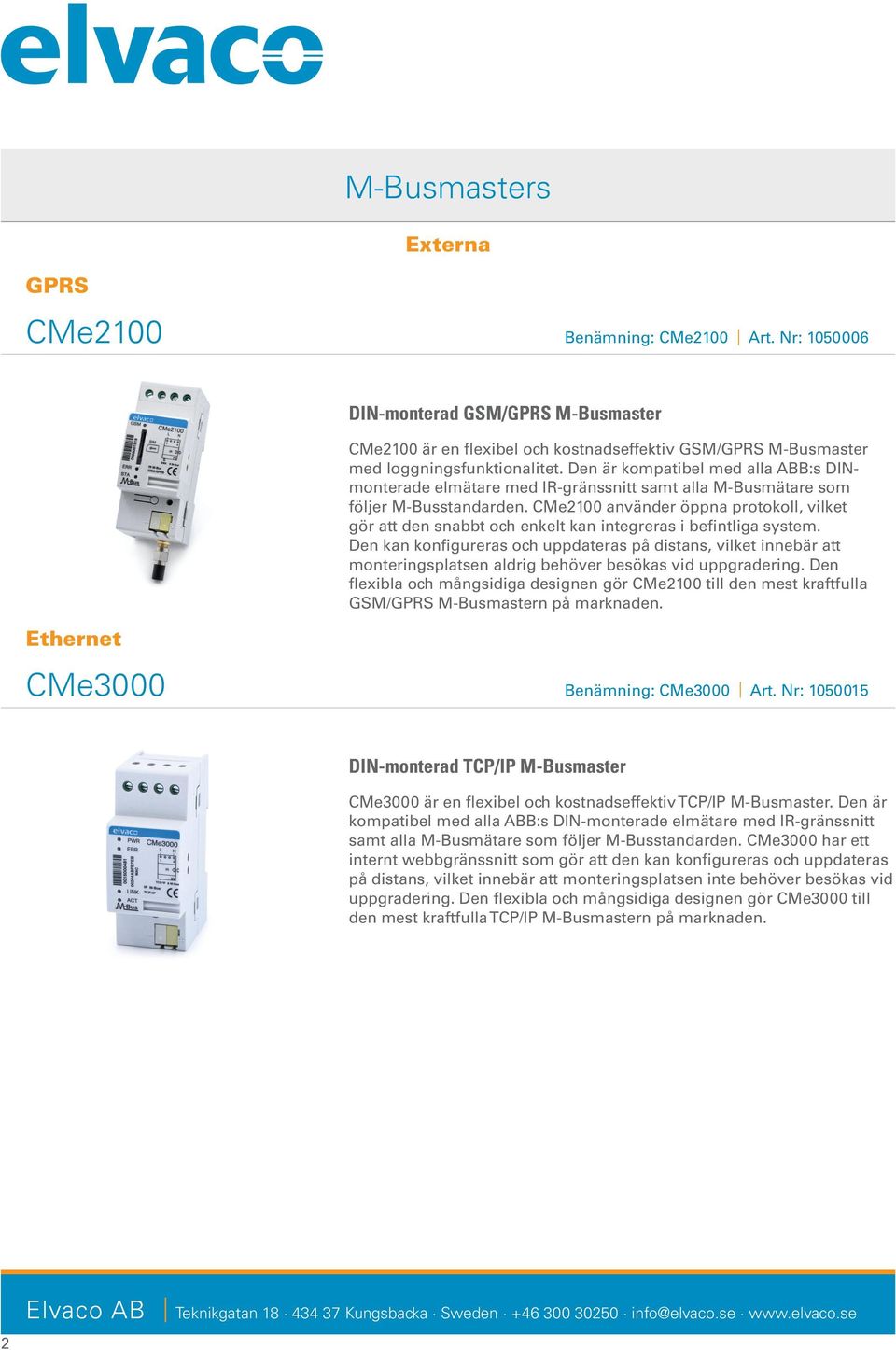

3 M-Busmasters Externa GPRS CMe2100 Benämning: CMe2100 Art. Nr: Ethernet DIN-monterad GSM/GPRS M-Busmaster CMe2100 är en flexibel och kostnadseffektiv GSM/GPRS M-Busmaster med loggningsfunktionalitet. Den är kompatibel med alla ABB:s DINmonterade elmätare med IR-gränssnitt samt alla M-Busmätare som följer M-Busstandarden. CMe2100 använder öppna protokoll, vilket gör att den snabbt och enkelt kan integreras i befintliga system. Den kan konfigureras och uppdateras på distans, vilket innebär att monteringsplatsen aldrig behöver besökas vid uppgradering. Den flexibla och mångsidiga designen gör CMe2100 till den mest kraftfulla GSM/GPRS M-Busmastern på marknaden. CMe3000 Benämning: CMe3000 Art. Nr: DIN-monterad TCP/IP M-Busmaster CMe3000 är en flexibel och kostnadseffektiv TCP/IP M-Busmaster. Den är kompatibel med alla ABB:s DIN-monterade elmätare med IR-gränssnitt samt alla M-Busmätare som följer M-Busstandarden. CMe3000 har ett internt webbgränssnitt som gör att den kan konfigureras och uppdateras på distans, vilket innebär att monteringsplatsen inte behöver besökas vid uppgradering. Den flexibla och mångsidiga designen gör CMe3000 till den mest kraftfulla TCP/IP M-Busmastern på marknaden. 2

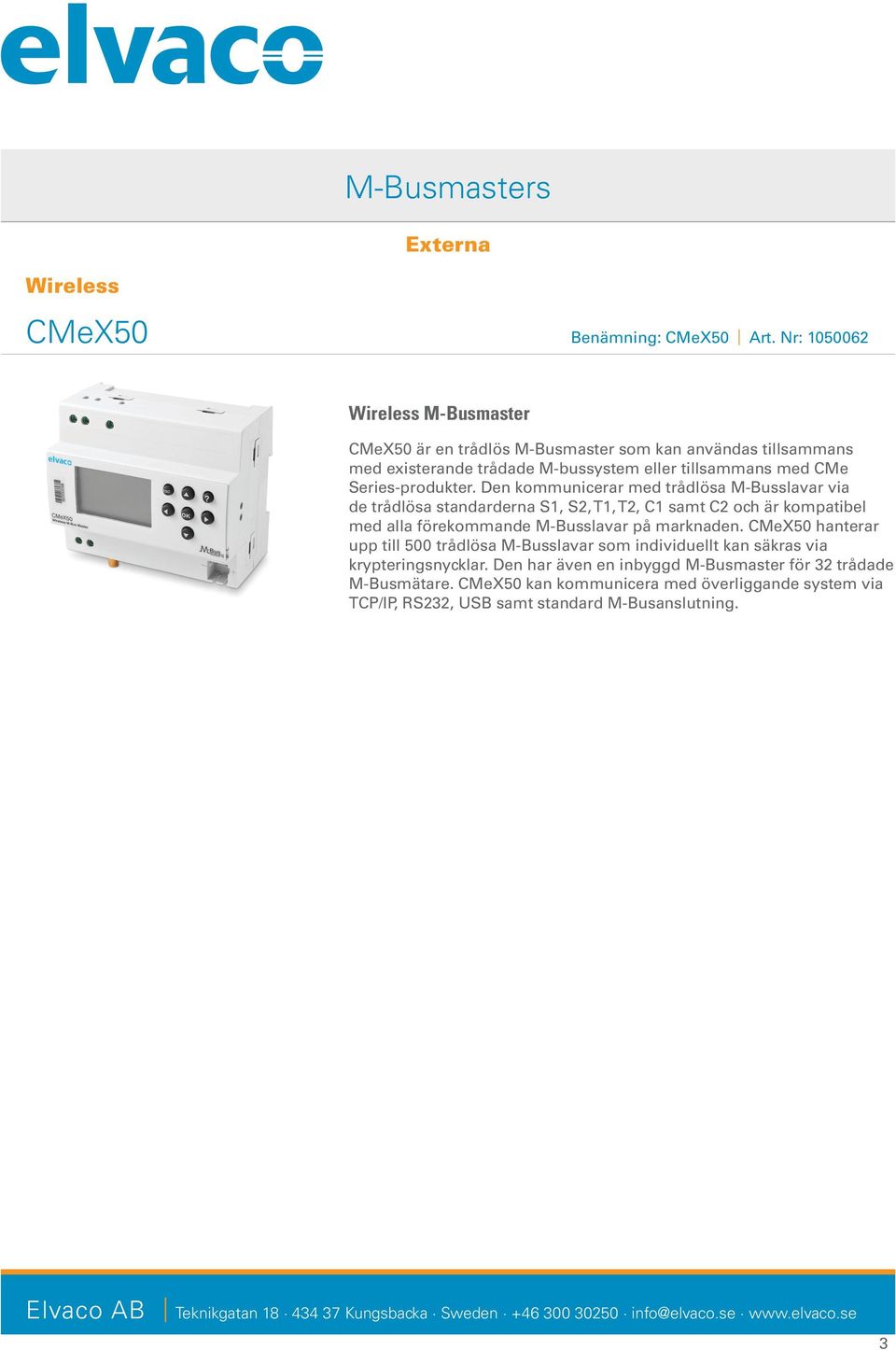

4 M-Busmasters Externa Wireless CMeX50 Benämning: CMeX50 Art. Nr: Wireless M-Busmaster CMeX50 är en trådlös M-Busmaster som kan användas tillsammans med existerande trådade M-bussystem eller tillsammans med CMe Series-produkter. Den kommunicerar med trådlösa M-Busslavar via de trådlösa standarderna S1, S2, T1, T2, C1 samt C2 och är kompatibel med alla förekommande M-Busslavar på marknaden. CMeX50 hanterar upp till 500 trådlösa M-Busslavar som individuellt kan säkras via krypteringsnycklar. Den har även en inbyggd M-Busmaster för 32 trådade M-Busmätare. CMeX50 kan kommunicera med överliggande system via TCP/IP, RS232, USB samt standard M-Busanslutning. 3

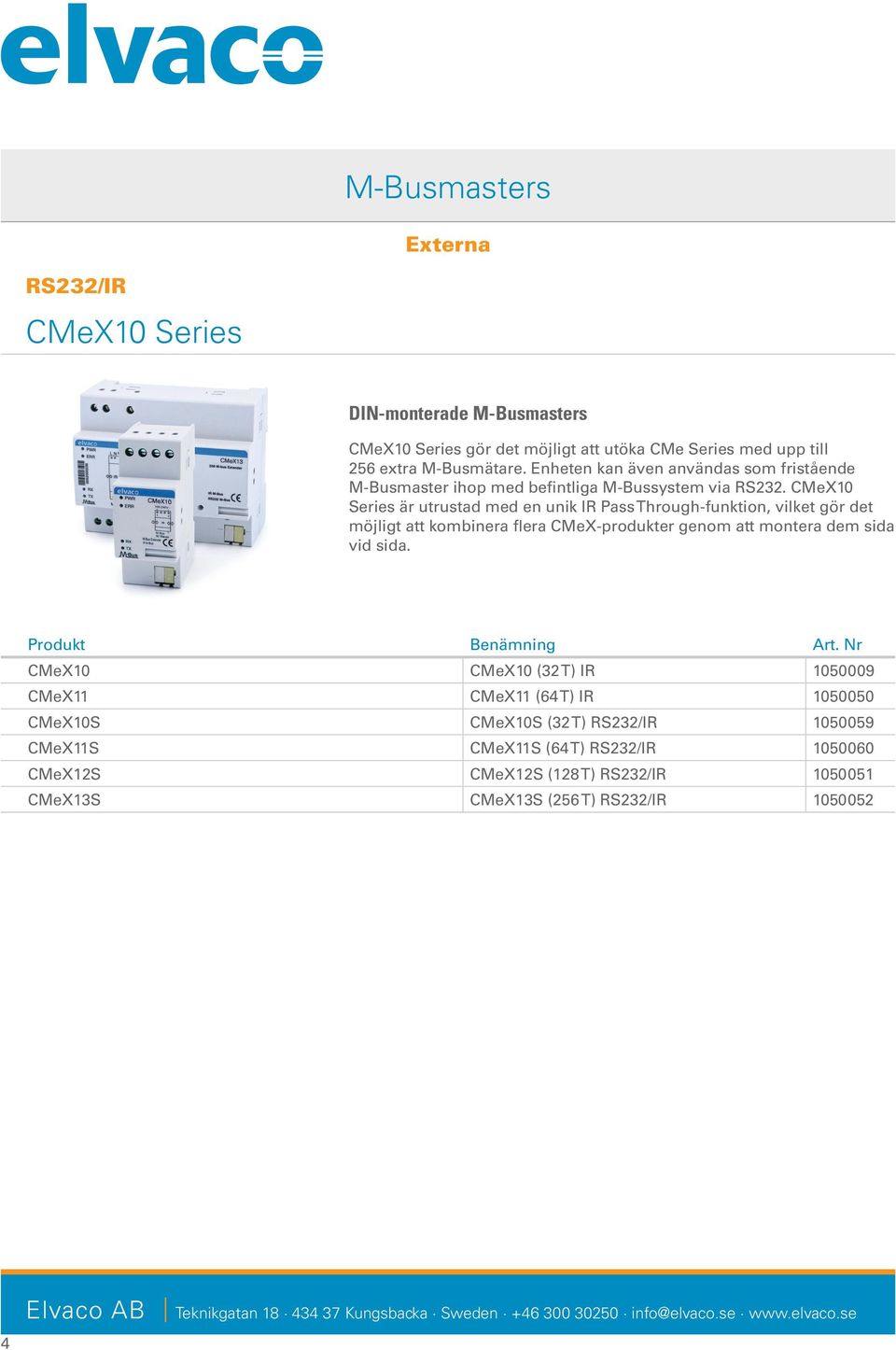

5 M-Busmasters Externa RS232/IR CMeX10 Series DIN-monterade M-Busmasters CMeX10 Series gör det möjligt att utöka CMe Series med upp till 256 extra M-Busmätare. Enheten kan även användas som fristående M-Busmaster ihop med befintliga M-Bussystem via RS232. CMeX10 Series är utrustad med en unik IR Pass Through-funktion, vilket gör det möjligt att kombinera flera CMeX-produkter genom att montera dem sida vid sida. CMeX10 CMeX10 (32 T) IR CMeX11 CMeX11 (64 T) IR CMeX10S CMeX10S (32 T) RS232/IR CMeX11S CMeX11S (64 T) RS232/IR CMeX12S CMeX12S (128 T) RS232/IR CMeX13S CMeX13S (256 T) RS232/IR

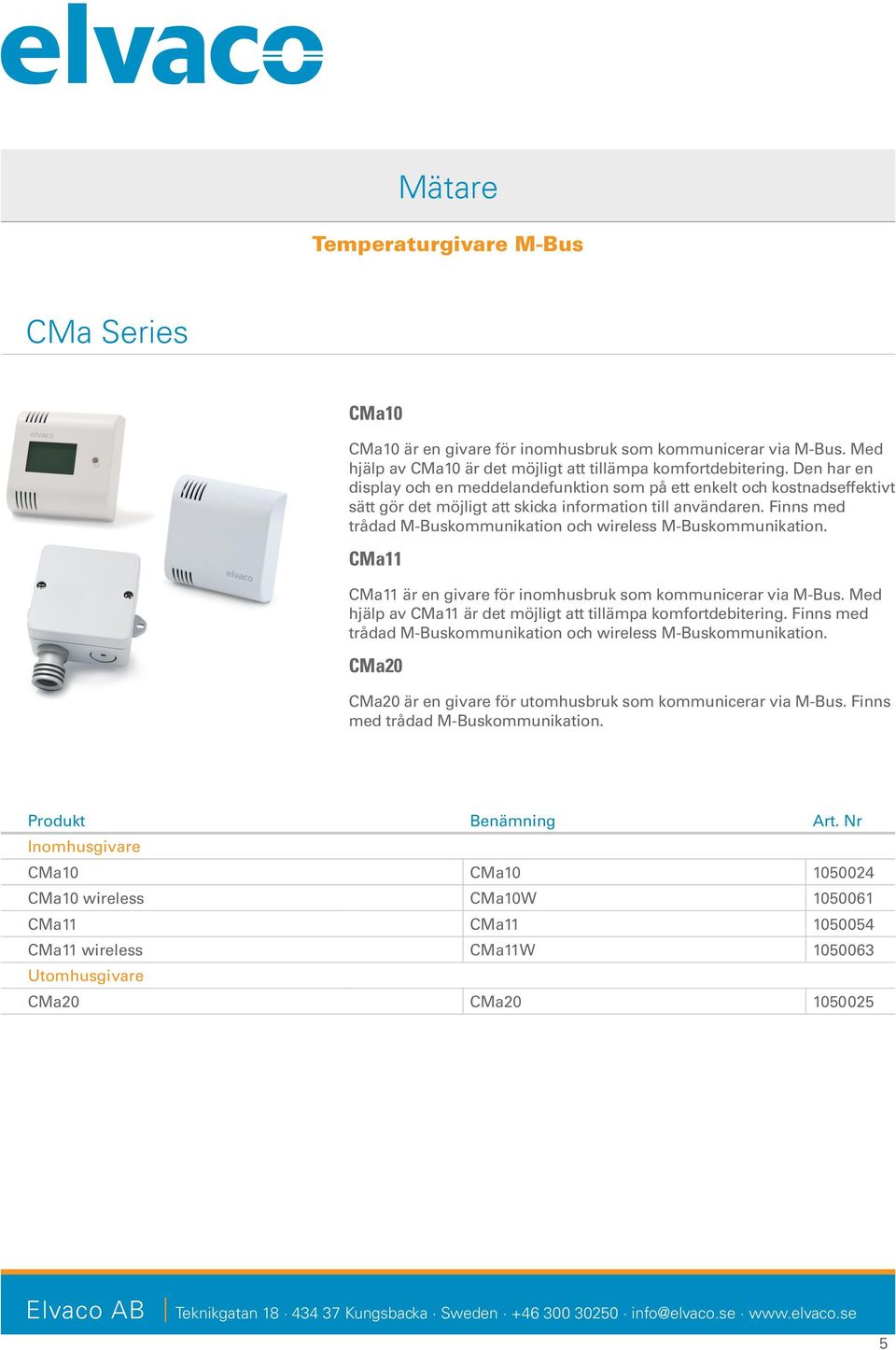

6 Mätare Temperaturgivare M-Bus CMa Series CMa10 CMa10 är en givare för inomhusbruk som kommunicerar via M-Bus. Med hjälp av CMa10 är det möjligt att tillämpa komfortdebitering. Den har en display och en meddelandefunktion som på ett enkelt och kostnadseffektivt sätt gör det möjligt att skicka information till användaren. Finns med trådad M-Buskommunikation och wireless M-Buskommunikation. CMa11 CMa11 är en givare för inomhusbruk som kommunicerar via M-Bus. Med hjälp av CMa11 är det möjligt att tillämpa komfortdebitering. Finns med trådad M-Buskommunikation och wireless M-Buskommunikation. CMa20 CMa20 är en givare för utomhusbruk som kommunicerar via M-Bus. Finns med trådad M-Buskommunikation. Inomhusgivare CMa10 CMa CMa10 wireless CMa10W CMa11 CMa CMa11 wireless CMa11W Utomhusgivare CMa20 CMa

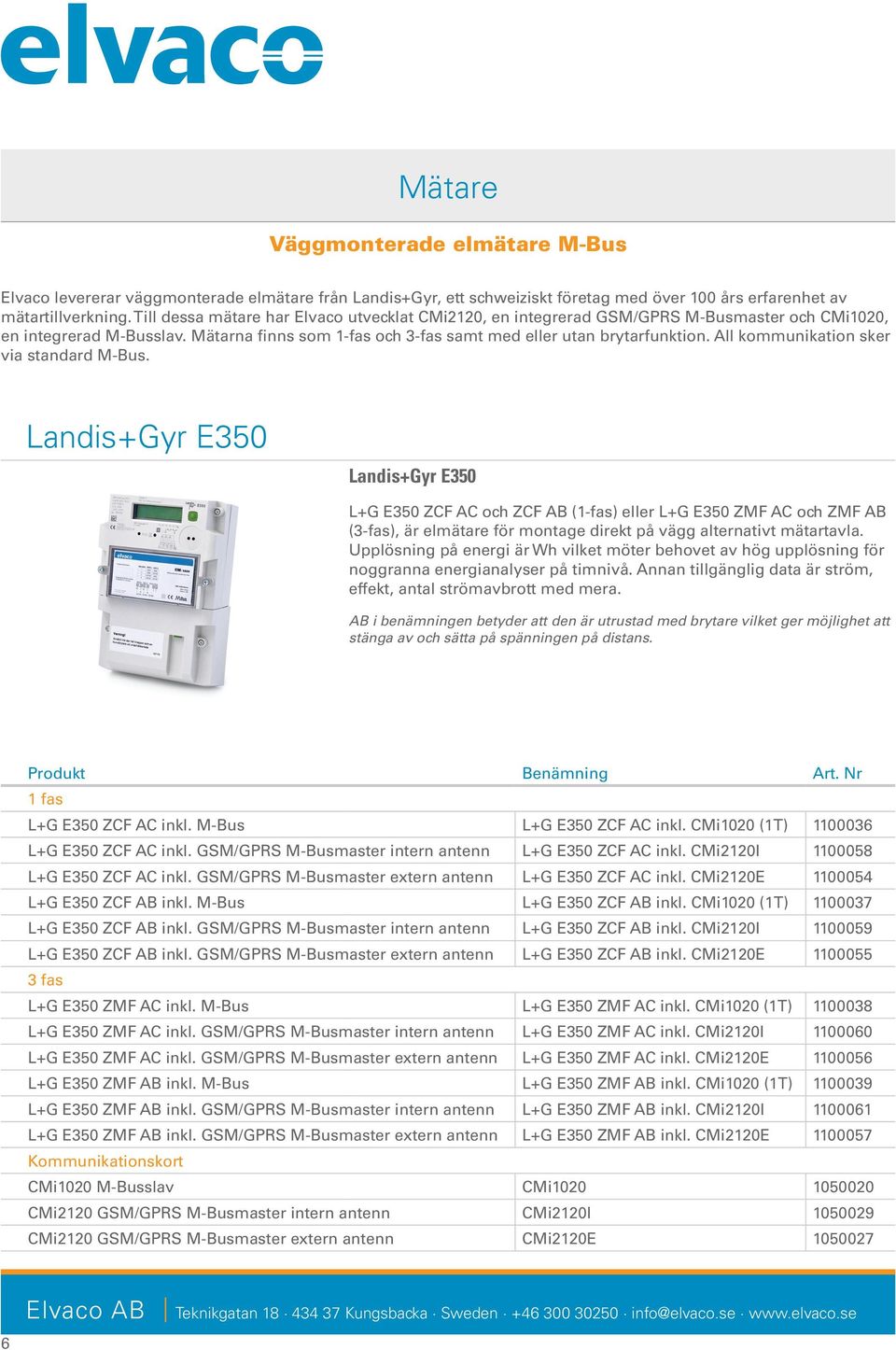

7 Mätare Väggmonterade elmätare M-Bus Elvaco levererar väggmonterade elmätare från Landis+Gyr, ett schweiziskt företag med över 100 års erfarenhet av mätartillverkning. Till dessa mätare har Elvaco utvecklat CMi2120, en integrerad GSM/GPRS M-Busmaster och CMi1020, en integrerad M-Busslav. Mätarna finns som 1-fas och 3-fas samt med eller utan brytarfunktion. All kommunikation sker via standard M-Bus. Landis+Gyr E350 Landis+Gyr E350 L+G E350 ZCF AC och ZCF AB (1-fas) eller L+G E350 ZMF AC och ZMF AB (3-fas), är elmätare för montage direkt på vägg alternativt mätartavla. Upplösning på energi är Wh vilket möter behovet av hög upplösning för noggranna energianalyser på timnivå. Annan tillgänglig data är ström, effekt, antal strömavbrott med mera. AB i benämningen betyder att den är utrustad med brytare vilket ger möjlighet att stänga av och sätta på spänningen på distans. 1 fas L+G E350 ZCF AC inkl. M-Bus L+G E350 ZCF AC inkl. CMi1020 (1T) L+G E350 ZCF AC inkl. GSM/GPRS M-Busmaster intern antenn L+G E350 ZCF AC inkl. CMi2120I L+G E350 ZCF AC inkl. GSM/GPRS M-Busmaster extern antenn L+G E350 ZCF AC inkl. CMi2120E L+G E350 ZCF AB inkl. M-Bus L+G E350 ZCF AB inkl. CMi1020 (1T) L+G E350 ZCF AB inkl. GSM/GPRS M-Busmaster intern antenn L+G E350 ZCF AB inkl. CMi2120I L+G E350 ZCF AB inkl. GSM/GPRS M-Busmaster extern antenn L+G E350 ZCF AB inkl. CMi2120E fas L+G E350 ZMF AC inkl. M-Bus L+G E350 ZMF AC inkl. CMi1020 (1T) L+G E350 ZMF AC inkl. GSM/GPRS M-Busmaster intern antenn L+G E350 ZMF AC inkl. CMi2120I L+G E350 ZMF AC inkl. GSM/GPRS M-Busmaster extern antenn L+G E350 ZMF AC inkl. CMi2120E L+G E350 ZMF AB inkl. M-Bus L+G E350 ZMF AB inkl. CMi1020 (1T) L+G E350 ZMF AB inkl. GSM/GPRS M-Busmaster intern antenn L+G E350 ZMF AB inkl. CMi2120I L+G E350 ZMF AB inkl. GSM/GPRS M-Busmaster extern antenn L+G E350 ZMF AB inkl. CMi2120E Kommunikationskort CMi1020 M-Busslav CMi CMi2120 GSM/GPRS M-Busmaster intern antenn CMi2120I CMi2120 GSM/GPRS M-Busmaster extern antenn CMi2120E

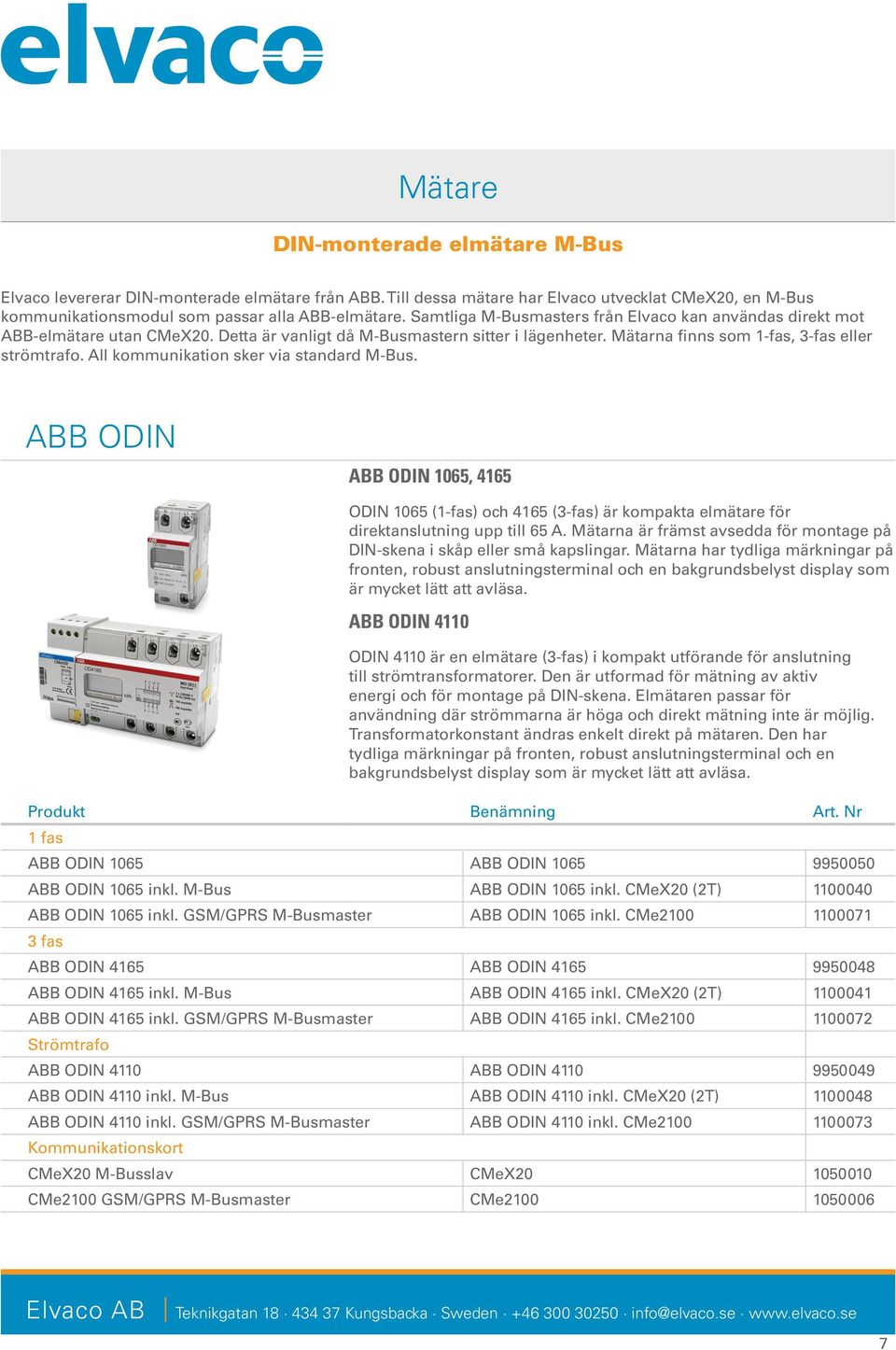

8 Mätare DIN-monterade elmätare M-Bus Elvaco levererar DIN-monterade elmätare från ABB. Till dessa mätare har Elvaco utvecklat CMeX20, en M-Bus kommunikationsmodul som passar alla ABB-elmätare. Samtliga M-Busmasters från Elvaco kan användas direkt mot ABB-elmätare utan CMeX20. Detta är vanligt då M-Busmastern sitter i lägenheter. Mätarna finns som 1-fas, 3-fas eller strömtrafo. All kommunikation sker via standard M-Bus. ABB ODIN ABB ODIN 1065, 4165 ODIN 1065 (1-fas) och 4165 (3-fas) är kompakta elmätare för direktanslutning upp till 65 A. Mätarna är främst avsedda för montage på DIN-skena i skåp eller små kapslingar. Mätarna har tydliga märkningar på fronten, robust anslutningsterminal och en bakgrundsbelyst display som är mycket lätt att avläsa. ABB ODIN 4110 ODIN 4110 är en elmätare (3-fas) i kompakt utförande för anslutning till strömtransformatorer. Den är utformad för mätning av aktiv energi och för montage på DIN-skena. Elmätaren passar för användning där strömmarna är höga och direkt mätning inte är möjlig. Transformatorkonstant ändras enkelt direkt på mätaren. Den har tydliga märkningar på fronten, robust anslutningsterminal och en bakgrundsbelyst display som är mycket lätt att avläsa. 1 fas ABB ODIN 1065 ABB ODIN ABB ODIN 1065 inkl. M-Bus ABB ODIN 1065 inkl. CMeX20 (2T) ABB ODIN 1065 inkl. GSM/GPRS M-Busmaster ABB ODIN 1065 inkl. CMe fas ABB ODIN 4165 ABB ODIN ABB ODIN 4165 inkl. M-Bus ABB ODIN 4165 inkl. CMeX20 (2T) ABB ODIN 4165 inkl. GSM/GPRS M-Busmaster ABB ODIN 4165 inkl. CMe Strömtrafo ABB ODIN 4110 ABB ODIN ABB ODIN 4110 inkl. M-Bus ABB ODIN 4110 inkl. CMeX20 (2T) ABB ODIN 4110 inkl. GSM/GPRS M-Busmaster ABB ODIN 4110 inkl. CMe Kommunikationskort CMeX20 M-Busslav CMeX CMe2100 GSM/GPRS M-Busmaster CMe

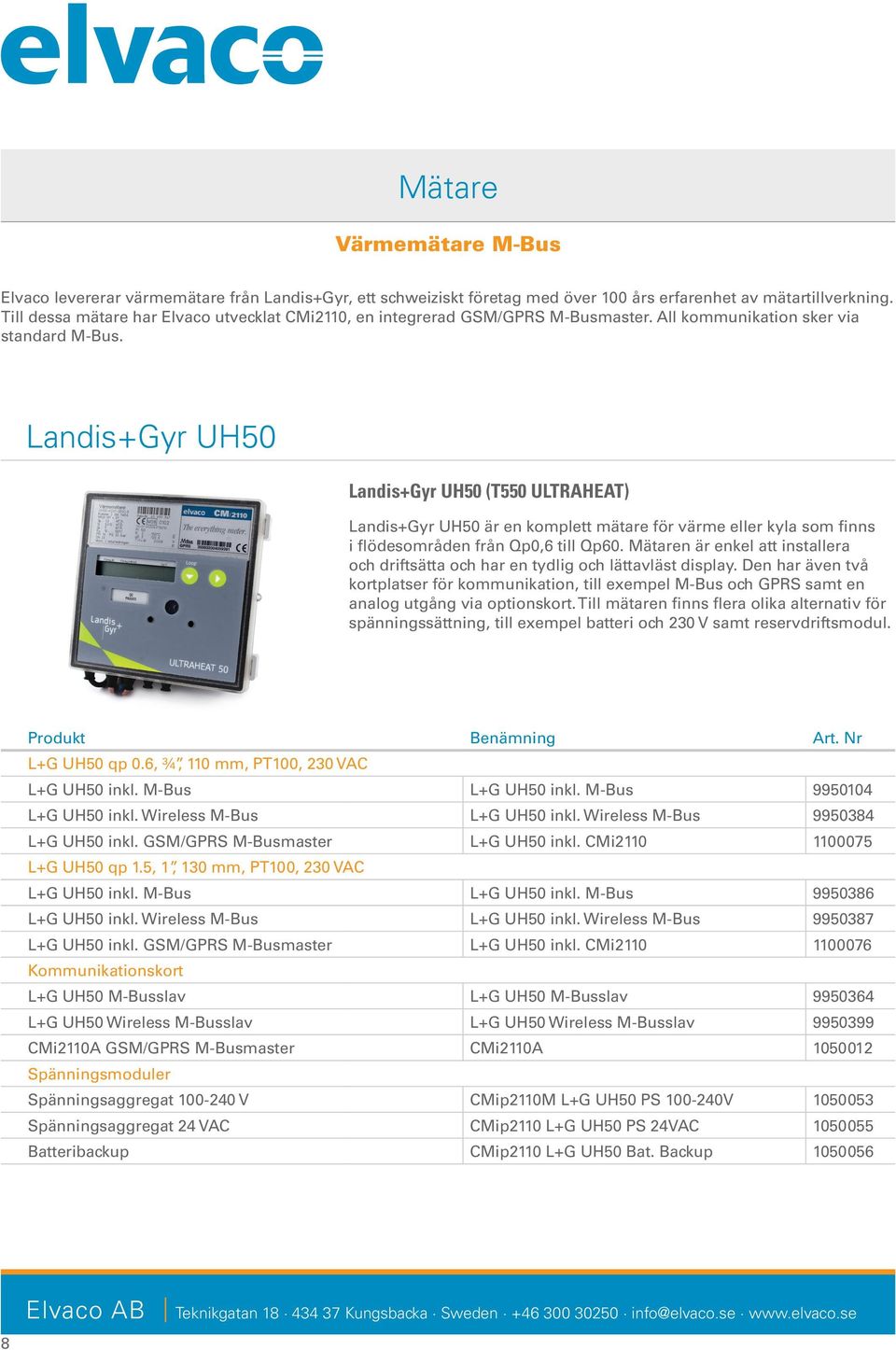

9 Mätare Värmemätare M-Bus Elvaco levererar värmemätare från Landis+Gyr, ett schweiziskt företag med över 100 års erfarenhet av mätartillverkning. Till dessa mätare har Elvaco utvecklat CMi2110, en integrerad GSM/GPRS M-Busmaster. All kommunikation sker via standard M-Bus. Landis+Gyr UH50 Landis+Gyr UH50 (T550 ULTRAHEAT) Landis+Gyr UH50 är en komplett mätare för värme eller kyla som finns i flödesområden från Qp0,6 till Qp60. Mätaren är enkel att installera och driftsätta och har en tydlig och lättavläst display. Den har även två kortplatser för kommunikation, till exempel M-Bus och GPRS samt en analog utgång via optionskort. Till mätaren finns flera olika alternativ för spänningssättning, till exempel batteri och 230 V samt reservdriftsmodul. L+G UH50 qp 0.6, ¾, 110 mm, PT100, 230 VAC L+G UH50 inkl. M-Bus L+G UH50 inkl. M-Bus L+G UH50 inkl. Wireless M-Bus L+G UH50 inkl. Wireless M-Bus L+G UH50 inkl. GSM/GPRS M-Busmaster L+G UH50 inkl. CMi L+G UH50 qp 1.5, 1, 130 mm, PT100, 230 VAC L+G UH50 inkl. M-Bus L+G UH50 inkl. M-Bus L+G UH50 inkl. Wireless M-Bus L+G UH50 inkl. Wireless M-Bus L+G UH50 inkl. GSM/GPRS M-Busmaster L+G UH50 inkl. CMi Kommunikationskort L+G UH50 M-Busslav L+G UH50 M-Busslav L+G UH50 Wireless M-Busslav L+G UH50 Wireless M-Busslav CMi2110A GSM/GPRS M-Busmaster CMi2110A Spänningsmoduler Spänningsaggregat V CMip2110M L+G UH50 PS V Spänningsaggregat 24 VAC CMip2110 L+G UH50 PS 24VAC Batteribackup CMip2110 L+G UH50 Bat. Backup

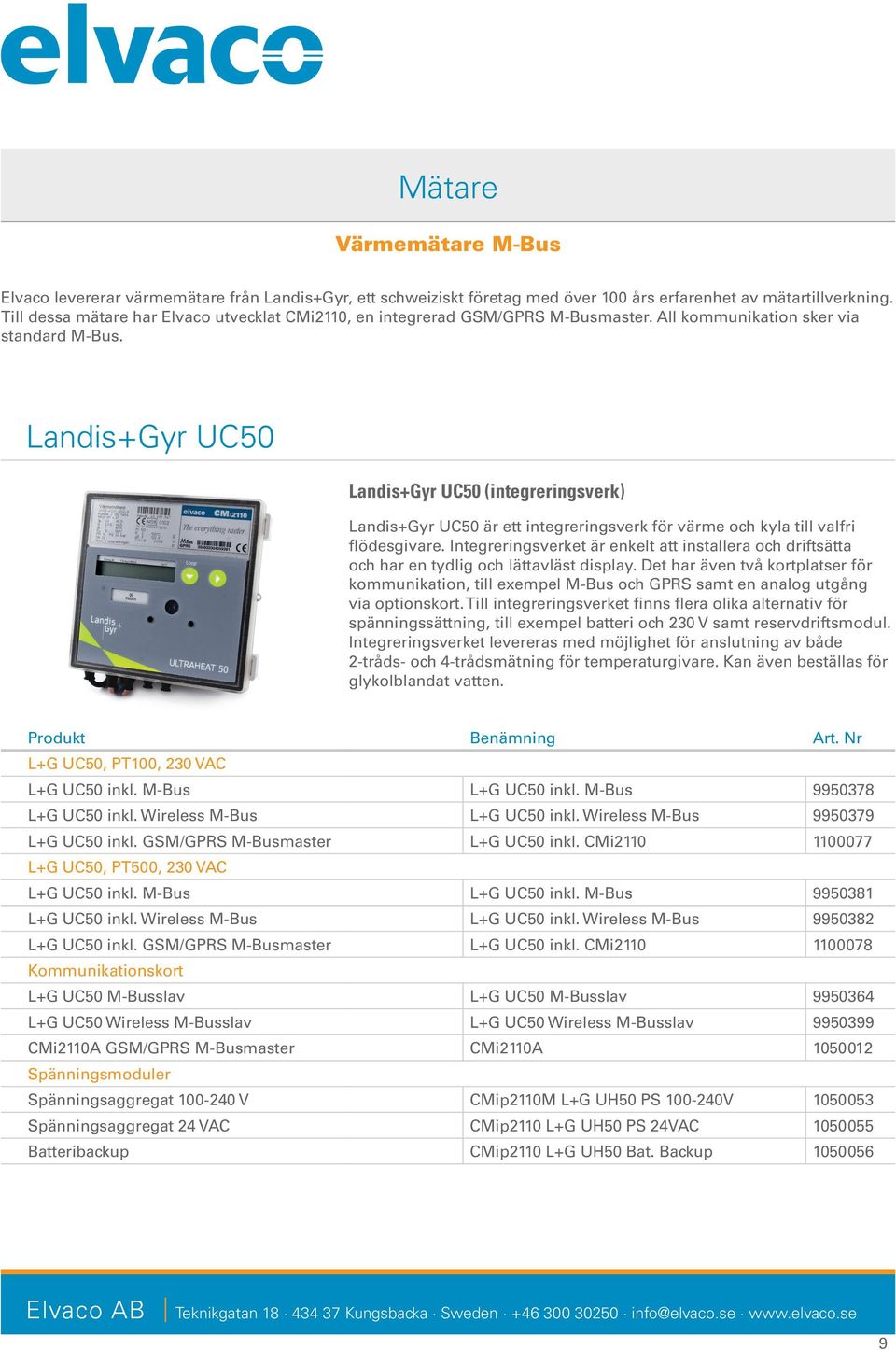

10 Mätare Värmemätare M-Bus Elvaco levererar värmemätare från Landis+Gyr, ett schweiziskt företag med över 100 års erfarenhet av mätartillverkning. Till dessa mätare har Elvaco utvecklat CMi2110, en integrerad GSM/GPRS M-Busmaster. All kommunikation sker via standard M-Bus. Landis+Gyr UC50 Landis+Gyr UC50 (integreringsverk) Landis+Gyr UC50 är ett integreringsverk för värme och kyla till valfri flödesgivare. Integreringsverket är enkelt att installera och driftsätta och har en tydlig och lättavläst display. Det har även två kortplatser för kommunikation, till exempel M-Bus och GPRS samt en analog utgång via optionskort. Till integreringsverket finns flera olika alternativ för spänningssättning, till exempel batteri och 230 V samt reservdriftsmodul. Integreringsverket levereras med möjlighet för anslutning av både 2-tråds- och 4-trådsmätning för temperaturgivare. Kan även beställas för glykolblandat vatten. L+G UC50, PT100, 230 VAC L+G UC50 inkl. M-Bus L+G UC50 inkl. M-Bus L+G UC50 inkl. Wireless M-Bus L+G UC50 inkl. Wireless M-Bus L+G UC50 inkl. GSM/GPRS M-Busmaster L+G UC50 inkl. CMi L+G UC50, PT500, 230 VAC L+G UC50 inkl. M-Bus L+G UC50 inkl. M-Bus L+G UC50 inkl. Wireless M-Bus L+G UC50 inkl. Wireless M-Bus L+G UC50 inkl. GSM/GPRS M-Busmaster L+G UC50 inkl. CMi Kommunikationskort L+G UC50 M-Busslav L+G UC50 M-Busslav L+G UC50 Wireless M-Busslav L+G UC50 Wireless M-Busslav CMi2110A GSM/GPRS M-Busmaster CMi2110A Spänningsmoduler Spänningsaggregat V CMip2110M L+G UH50 PS V Spänningsaggregat 24 VAC CMip2110 L+G UH50 PS 24VAC Batteribackup CMip2110 L+G UH50 Bat. Backup

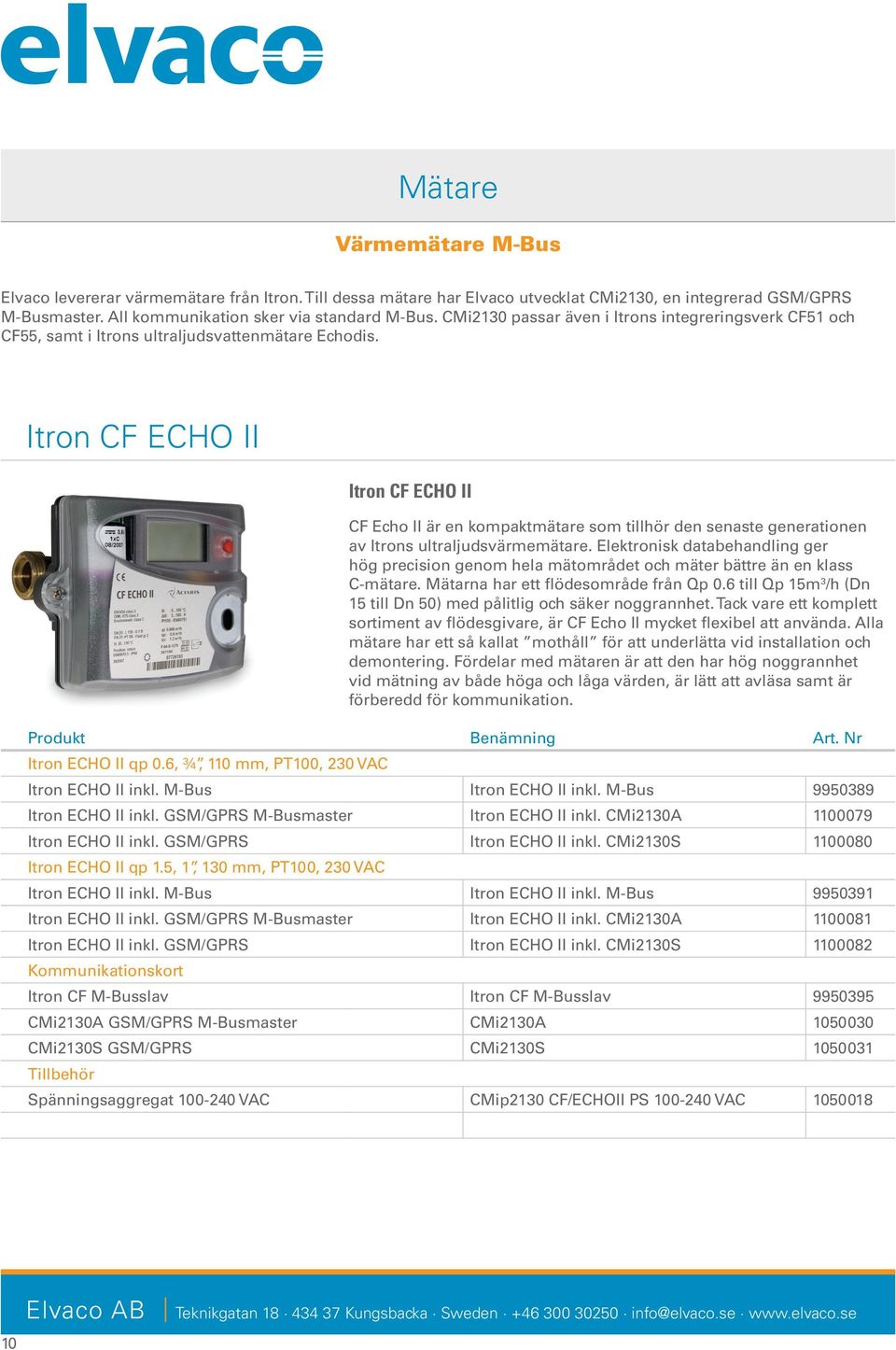

11 Mätare Värmemätare M-Bus Elvaco levererar värmemätare från Itron. Till dessa mätare har Elvaco utvecklat CMi2130, en integrerad GSM/GPRS M-Busmaster. All kommunikation sker via standard M-Bus. CMi2130 passar även i Itrons integreringsverk CF51 och CF55, samt i Itrons ultraljudsvattenmätare Echodis. Itron CF ECHO II Itron CF ECHO II CF Echo II är en kompaktmätare som tillhör den senaste generationen av Itrons ultraljudsvärmemätare. Elektronisk databehandling ger hög precision genom hela mätområdet och mäter bättre än en klass C-mätare. Mätarna har ett flödesområde från Qp 0.6 till Qp 15m 3 /h (Dn 15 till Dn 50) med pålitlig och säker noggrannhet. Tack vare ett komplett sortiment av flödesgivare, är CF Echo II mycket flexibel att använda. Alla mätare har ett så kallat mothåll för att underlätta vid installation och demontering. Fördelar med mätaren är att den har hög noggrannhet vid mätning av både höga och låga värden, är lätt att avläsa samt är förberedd för kommunikation. Itron ECHO II qp 0.6, ¾, 110 mm, PT100, 230 VAC Itron ECHO II inkl. M-Bus Itron ECHO II inkl. M-Bus Itron ECHO II inkl. GSM/GPRS M-Busmaster Itron ECHO II inkl. CMi2130A Itron ECHO II inkl. GSM/GPRS Itron ECHO II inkl. CMi2130S Itron ECHO II qp 1.5, 1, 130 mm, PT100, 230 VAC Itron ECHO II inkl. M-Bus Itron ECHO II inkl. M-Bus Itron ECHO II inkl. GSM/GPRS M-Busmaster Itron ECHO II inkl. CMi2130A Itron ECHO II inkl. GSM/GPRS Itron ECHO II inkl. CMi2130S Kommunikationskort Itron CF M-Busslav Itron CF M-Busslav CMi2130A GSM/GPRS M-Busmaster CMi2130A CMi2130S GSM/GPRS CMi2130S Tillbehör Spänningsaggregat VAC CMip2130 CF/ECHOII PS VAC

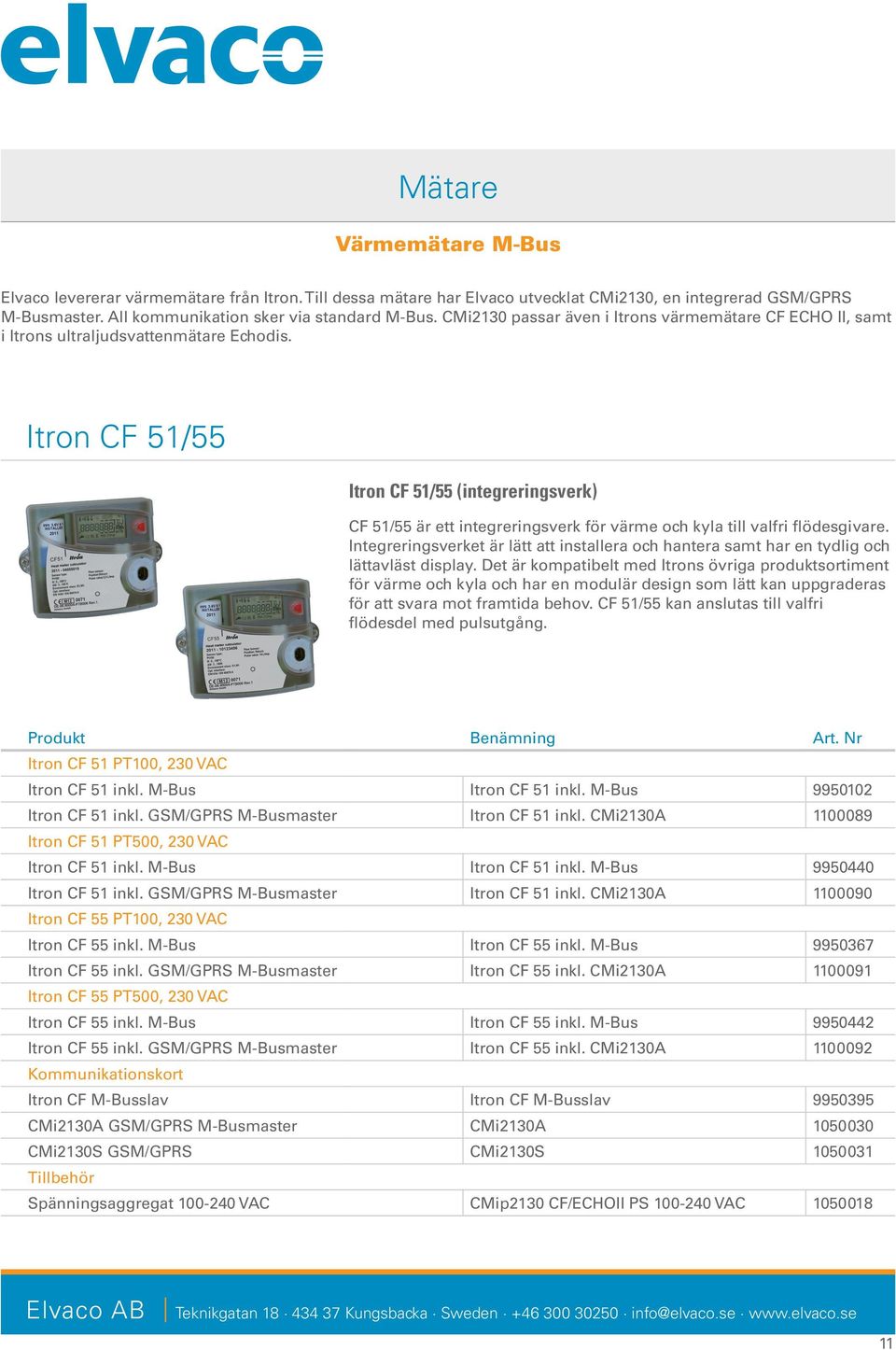

12 Mätare Värmemätare M-Bus Elvaco levererar värmemätare från Itron. Till dessa mätare har Elvaco utvecklat CMi2130, en integrerad GSM/GPRS M-Busmaster. All kommunikation sker via standard M-Bus. CMi2130 passar även i Itrons värmemätare CF ECHO II, samt i Itrons ultraljudsvattenmätare Echodis. Itron CF 51/55 Itron CF 51/55 (integreringsverk) CF 51/55 är ett integreringsverk för värme och kyla till valfri flödesgivare. Integreringsverket är lätt att installera och hantera samt har en tydlig och lättavläst display. Det är kompatibelt med Itrons övriga produktsortiment för värme och kyla och har en modulär design som lätt kan uppgraderas för att svara mot framtida behov. CF 51/55 kan anslutas till valfri flödesdel med pulsutgång. Itron CF 51 PT100, 230 VAC Itron CF 51 inkl. M-Bus Itron CF 51 inkl. M-Bus Itron CF 51 inkl. GSM/GPRS M-Busmaster Itron CF 51 inkl. CMi2130A Itron CF 51 PT500, 230 VAC Itron CF 51 inkl. M-Bus Itron CF 51 inkl. M-Bus Itron CF 51 inkl. GSM/GPRS M-Busmaster Itron CF 51 inkl. CMi2130A Itron CF 55 PT100, 230 VAC Itron CF 55 inkl. M-Bus Itron CF 55 inkl. M-Bus Itron CF 55 inkl. GSM/GPRS M-Busmaster Itron CF 55 inkl. CMi2130A Itron CF 55 PT500, 230 VAC Itron CF 55 inkl. M-Bus Itron CF 55 inkl. M-Bus Itron CF 55 inkl. GSM/GPRS M-Busmaster Itron CF 55 inkl. CMi2130A Kommunikationskort Itron CF M-Busslav Itron CF M-Busslav CMi2130A GSM/GPRS M-Busmaster CMi2130A CMi2130S GSM/GPRS CMi2130S Tillbehör Spänningsaggregat VAC CMip2130 CF/ECHOII PS VAC

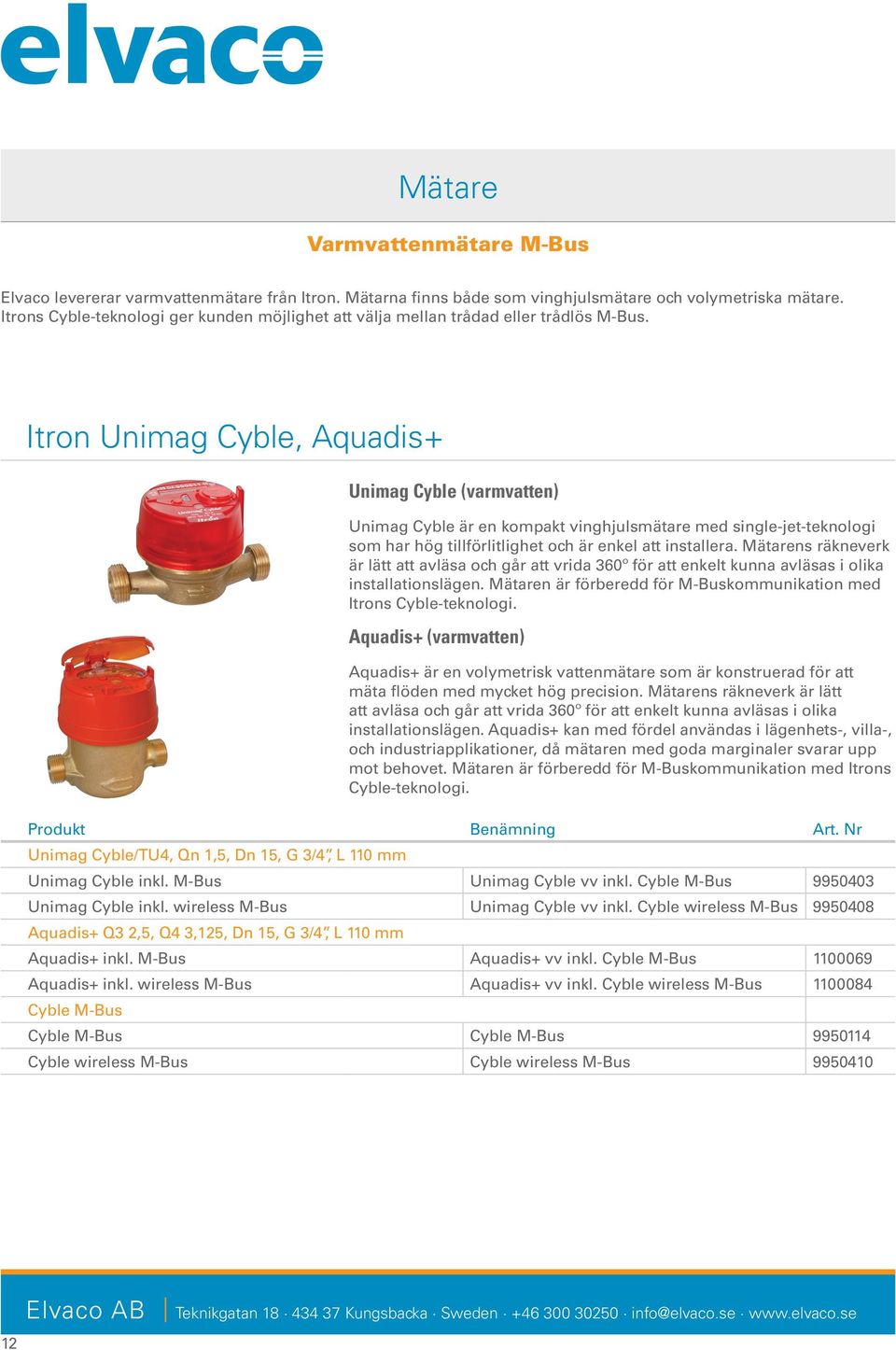

13 Mätare Varmvattenmätare M-Bus Elvaco levererar varmvattenmätare från Itron. Mätarna finns både som vinghjulsmätare och volymetriska mätare. Itrons Cyble-teknologi ger kunden möjlighet att välja mellan trådad eller trådlös M-Bus. Itron Unimag Cyble, Aquadis+ Unimag Cyble (varmvatten) Unimag Cyble är en kompakt vinghjulsmätare med single-jet-teknologi som har hög tillförlitlighet och är enkel att installera. Mätarens räkneverk är lätt att avläsa och går att vrida 360º för att enkelt kunna avläsas i olika installationslägen. Mätaren är förberedd för M-Buskommunikation med Itrons Cyble-teknologi. Aquadis+ (varmvatten) Aquadis+ är en volymetrisk vattenmätare som är konstruerad för att mäta flöden med mycket hög precision. Mätarens räkneverk är lätt att avläsa och går att vrida 360º för att enkelt kunna avläsas i olika installationslägen. Aquadis+ kan med fördel användas i lägenhets-, villa-, och industriapplikationer, då mätaren med goda marginaler svarar upp mot behovet. Mätaren är förberedd för M-Buskommunikation med Itrons Cyble-teknologi. Unimag Cyble/TU4, Qn 1,5, Dn 15, G 3/4, L 110 mm Unimag Cyble inkl. M-Bus Unimag Cyble vv inkl. Cyble M-Bus Unimag Cyble inkl. wireless M-Bus Unimag Cyble vv inkl. Cyble wireless M-Bus Aquadis+ Q3 2,5, Q4 3,125, Dn 15, G 3/4, L 110 mm Aquadis+ inkl. M-Bus Aquadis+ vv inkl. Cyble M-Bus Aquadis+ inkl. wireless M-Bus Aquadis+ vv inkl. Cyble wireless M-Bus Cyble M-Bus Cyble M-Bus Cyble M-Bus Cyble wireless M-Bus Cyble wireless M-Bus

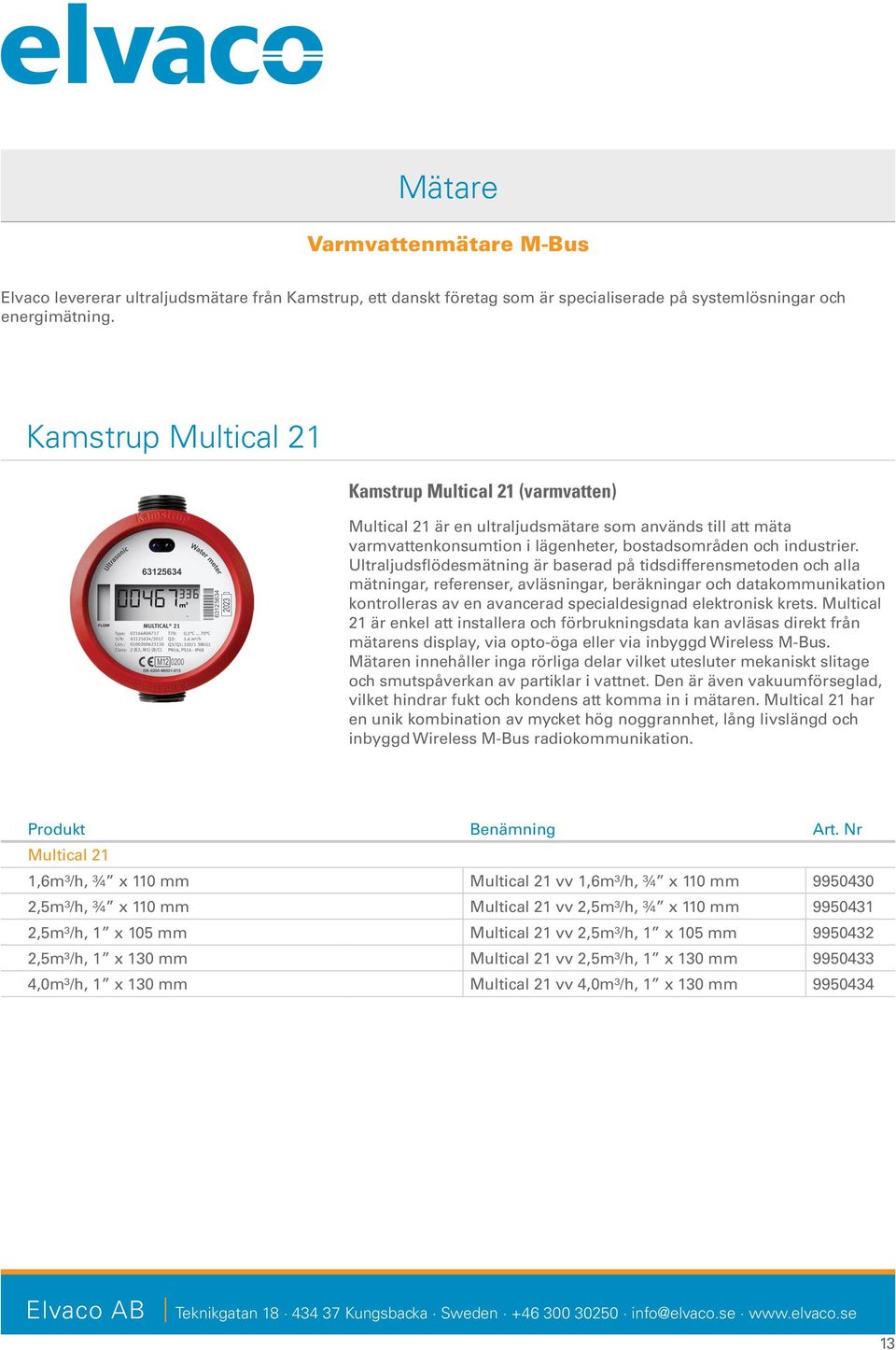

14 Mätare Varmvattenmätare M-Bus Elvaco levererar ultraljudsmätare från Kamstrup, ett danskt företag som är specialiserade på systemlösningar och energimätning. Kamstrup Multical 21 Kamstrup Multical 21 (varmvatten) Multical 21 är en ultraljudsmätare som används till att mäta varmvattenkonsumtion i lägenheter, bostadsområden och industrier. Ultraljudsflödesmätning är baserad på tidsdifferensmetoden och alla mätningar, referenser, avläsningar, beräkningar och datakommunikation kontrolleras av en avancerad specialdesignad elektronisk krets. Multical 21 är enkel att installera och förbrukningsdata kan avläsas direkt från mätarens display, via opto-öga eller via inbyggd Wireless M-Bus. Mätaren innehåller inga rörliga delar vilket utesluter mekaniskt slitage och smutspåverkan av partiklar i vattnet. Den är även vakuumförseglad, vilket hindrar fukt och kondens att komma in i mätaren. Multical 21 har en unik kombination av mycket hög noggrannhet, lång livslängd och inbyggd Wireless M-Bus radiokommunikation. Multical 21 1,6m³/h, ¾ x 110 mm Multical 21 vv 1,6m³/h, ¾ x 110 mm ,5m³/h, ¾ x 110 mm Multical 21 vv 2,5m³/h, ¾ x 110 mm ,5m³/h, 1 x 105 mm Multical 21 vv 2,5m³/h, 1 x 105 mm ,5m³/h, 1 x 130 mm Multical 21 vv 2,5m³/h, 1 x 130 mm ,0m³/h, 1 x 130 mm Multical 21 vv 4,0m³/h, 1 x 130 mm

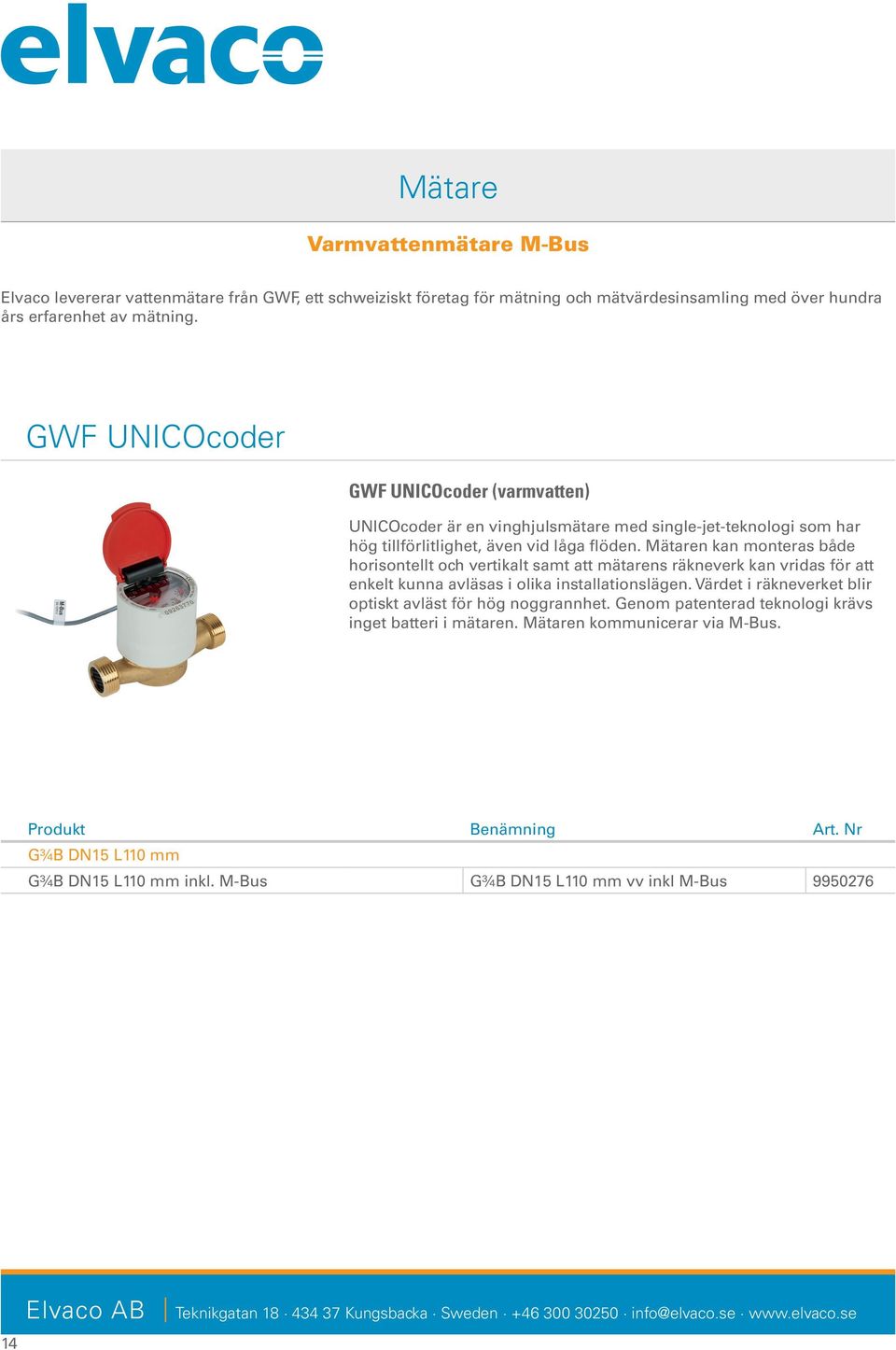

15 Mätare Varmvattenmätare M-Bus Elvaco levererar vattenmätare från GWF, ett schweiziskt företag för mätning och mätvärdesinsamling med över hundra års erfarenhet av mätning. GWF UNICOcoder GWF UNICOcoder (varmvatten) UNICOcoder är en vinghjulsmätare med single-jet-teknologi som har hög tillförlitlighet, även vid låga flöden. Mätaren kan monteras både horisontellt och vertikalt samt att mätarens räkneverk kan vridas för att enkelt kunna avläsas i olika installationslägen. Värdet i räkneverket blir optiskt avläst för hög noggrannhet. Genom patenterad teknologi krävs inget batteri i mätaren. Mätaren kommunicerar via M-Bus. G¾B DN15 L110 mm G¾B DN15 L110 mm inkl. M-Bus G¾B DN15 L110 mm vv inkl M-Bus

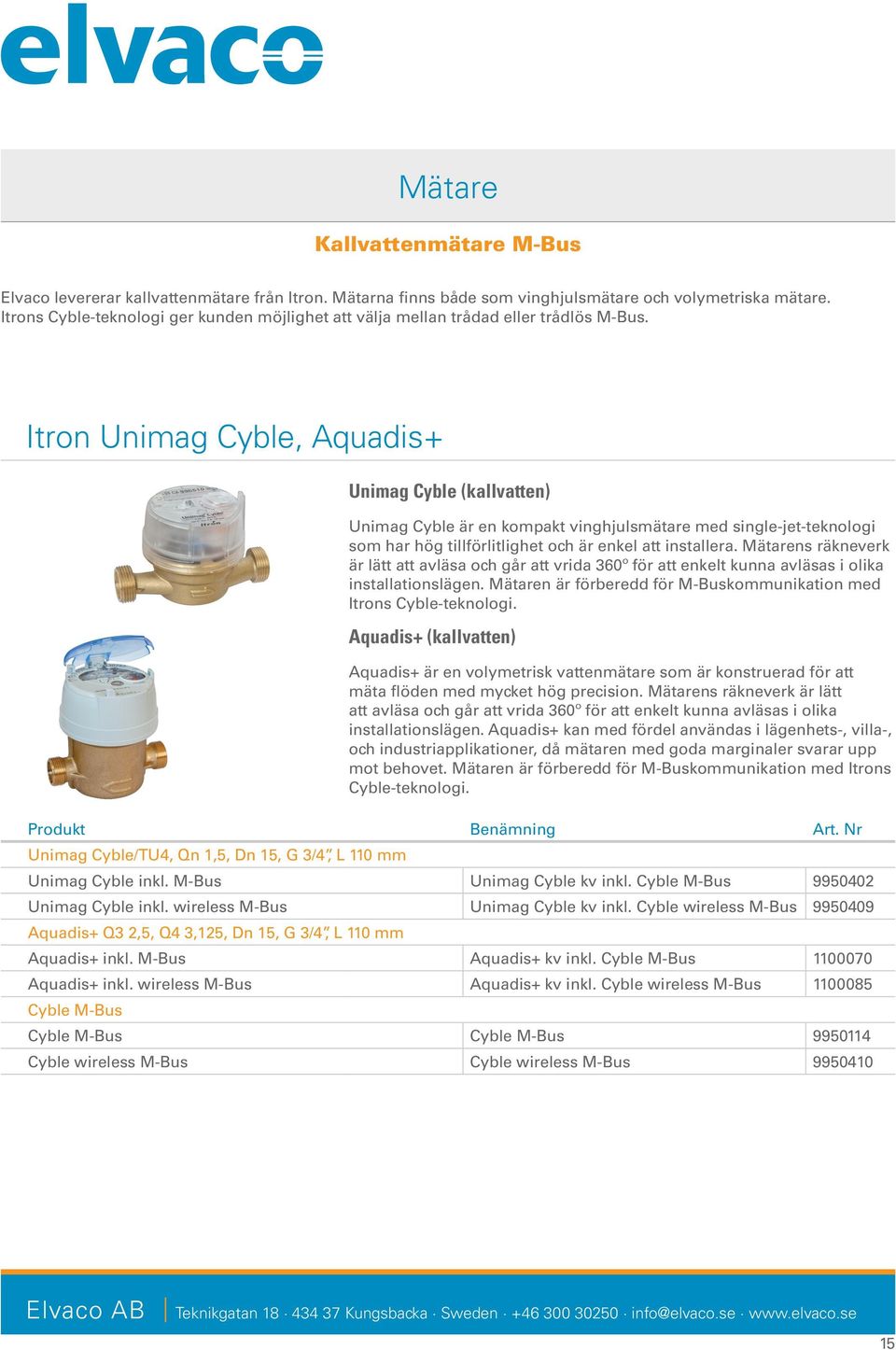

16 Mätare Kallvattenmätare M-Bus Elvaco levererar kallvattenmätare från Itron. Mätarna finns både som vinghjulsmätare och volymetriska mätare. Itrons Cyble-teknologi ger kunden möjlighet att välja mellan trådad eller trådlös M-Bus. Itron Unimag Cyble, Aquadis+ Unimag Cyble (kallvatten) Unimag Cyble är en kompakt vinghjulsmätare med single-jet-teknologi som har hög tillförlitlighet och är enkel att installera. Mätarens räkneverk är lätt att avläsa och går att vrida 360º för att enkelt kunna avläsas i olika installationslägen. Mätaren är förberedd för M-Buskommunikation med Itrons Cyble-teknologi. Aquadis+ (kallvatten) Aquadis+ är en volymetrisk vattenmätare som är konstruerad för att mäta flöden med mycket hög precision. Mätarens räkneverk är lätt att avläsa och går att vrida 360º för att enkelt kunna avläsas i olika installationslägen. Aquadis+ kan med fördel användas i lägenhets-, villa-, och industriapplikationer, då mätaren med goda marginaler svarar upp mot behovet. Mätaren är förberedd för M-Buskommunikation med Itrons Cyble-teknologi. Unimag Cyble/TU4, Qn 1,5, Dn 15, G 3/4, L 110 mm Unimag Cyble inkl. M-Bus Unimag Cyble kv inkl. Cyble M-Bus Unimag Cyble inkl. wireless M-Bus Unimag Cyble kv inkl. Cyble wireless M-Bus Aquadis+ Q3 2,5, Q4 3,125, Dn 15, G 3/4, L 110 mm Aquadis+ inkl. M-Bus Aquadis+ kv inkl. Cyble M-Bus Aquadis+ inkl. wireless M-Bus Aquadis+ kv inkl. Cyble wireless M-Bus Cyble M-Bus Cyble M-Bus Cyble M-Bus Cyble wireless M-Bus Cyble wireless M-Bus

17 Mätare Kallvattenmätare M-Bus Elvaco levererar ultraljudsmätare från Kamstrup, ett danskt företag som är specialiserade på systemlösningar och energimätning. Kamstrup Multical 21 Kamstrup Multical 21 (kallvatten) Multical 21 är en ultraljudsmätare som används till att mäta varmvattenkonsumtion i lägenheter, bostadsområden och industrier. Ultraljudsflödesmätning är baserad på tidsdifferensmetoden och alla mätningar, referenser, avläsningar, beräkningar och datakommunikation kontrolleras av en avancerad specialdesignad elektronisk krets. Multical 21 är enkel att installera och förbrukningsdata kan avläsas direkt från mätarens display, via opto-öga eller via inbyggd Wireless M-Bus. Mätaren innehåller inga rörliga delar vilket utesluter mekaniskt slitage och smutspåverkan av partiklar i vattnet. Den är även vakuumförseglad, vilket hindrar fukt och kondens att komma in i mätaren. Multical 21 har en unik kombination av mycket hög noggrannhet, lång livslängd och inbyggd Wireless M-Bus radiokommunikation. Multical 21 1,6m³/h, ¾ x 110 mm Multical 21 kv 1,6m³/h, ¾ x 110 mm ,5m³/h, ¾ x 110 mm Multical 21 kv 2,5m³/h, ¾ x 110 mm ,5m³/h, 1 x 105 mm Multical 21 kv 2,5m³/h, 1 x 105 mm ,5m³/h, 1 x 130 mm Multical 21 kv 2,5m³/h, 1 x 130 mm ,0m³/h, 1 x 130 mm Multical 21 kv 4,0m³/h, 1 x 130 mm

18 Mätare Kallvattenmätare M-Bus Elvaco levererar vattenmätare från GWF, ett schweiziskt företag för mätning och mätvärdesinsamling med över hundra års erfarenhet av mätning. GWF UNICOcoder GWF UNICOcoder (kallvatten) UNICOcoder är en vinghjulsmätare med single-jet-teknologi som har hög tillförlitlighet, även vid låga flöden. Mätaren kan monteras både horisontellt och vertikalt samt att mätarens räkneverk kan vridas för att enkelt kunna avläsas i olika installationslägen. Värdet i räkneverket blir optiskt avläst för hög noggrannhet. Genom patenterad teknologi krävs inget batteri i mätaren. Mätaren kommunicerar via M-Bus. Q3 2,5 G3/4B DN15 L110mm Q3 2,5 G3/4B DN15 L110mm inkl. M-Bus Q3 2,5 G3/4B DN15 L110mm kv inkl. M-Bus

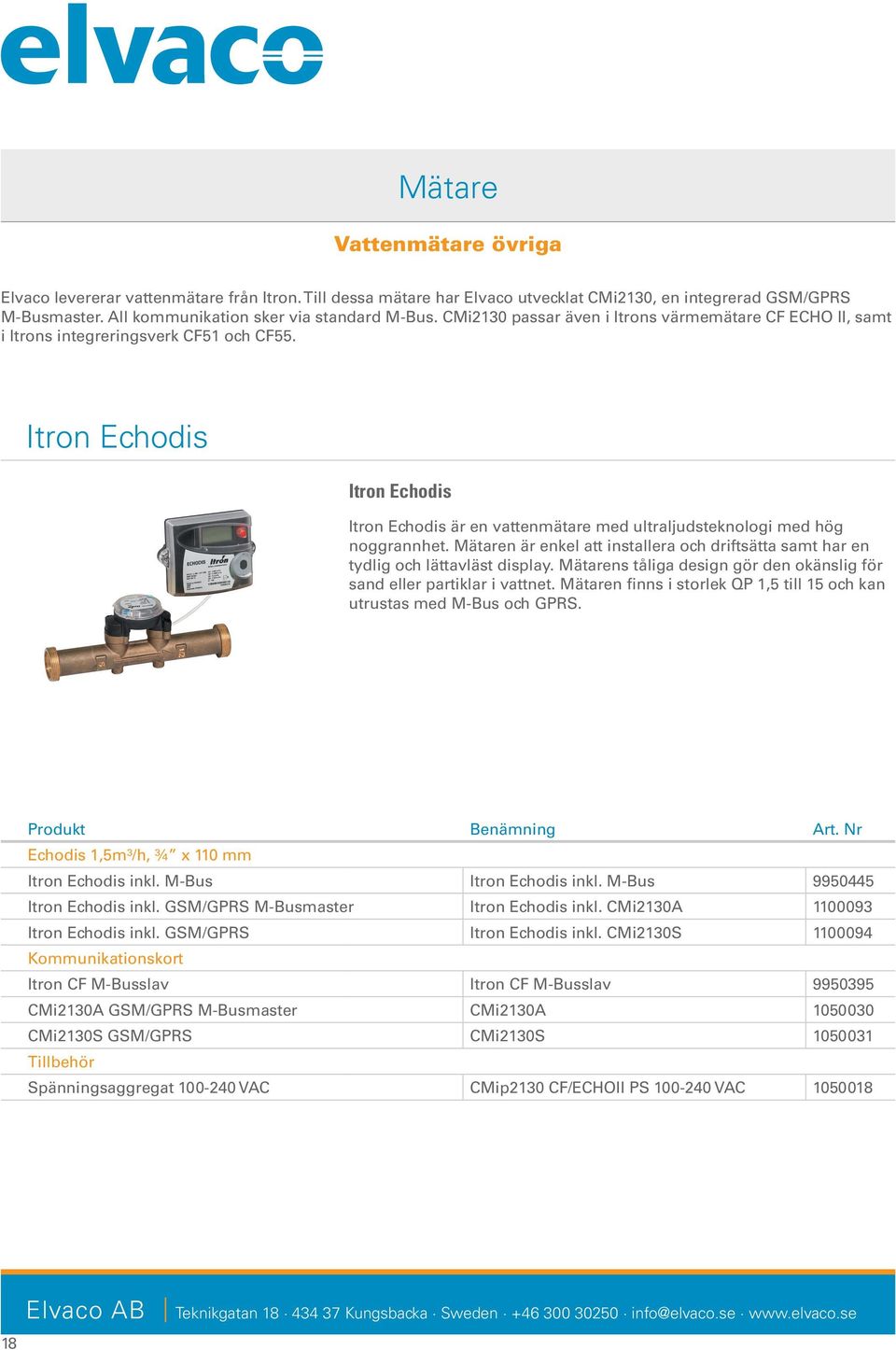

19 Mätare Vattenmätare övriga Elvaco levererar vattenmätare från Itron. Till dessa mätare har Elvaco utvecklat CMi2130, en integrerad GSM/GPRS M-Busmaster. All kommunikation sker via standard M-Bus. CMi2130 passar även i Itrons värmemätare CF ECHO II, samt i Itrons integreringsverk CF51 och CF55. Itron Echodis Itron Echodis Itron Echodis är en vattenmätare med ultraljudsteknologi med hög noggrannhet. Mätaren är enkel att installera och driftsätta samt har en tydlig och lättavläst display. Mätarens tåliga design gör den okänslig för sand eller partiklar i vattnet. Mätaren finns i storlek QP 1,5 till 15 och kan utrustas med M-Bus och GPRS. Echodis 1,5m³/h, ¾ x 110 mm Itron Echodis inkl. M-Bus Itron Echodis inkl. M-Bus Itron Echodis inkl. GSM/GPRS M-Busmaster Itron Echodis inkl. CMi2130A Itron Echodis inkl. GSM/GPRS Itron Echodis inkl. CMi2130S Kommunikationskort Itron CF M-Busslav Itron CF M-Busslav CMi2130A GSM/GPRS M-Busmaster CMi2130A CMi2130S GSM/GPRS CMi2130S Tillbehör Spänningsaggregat VAC CMip2130 CF/ECHOII PS VAC

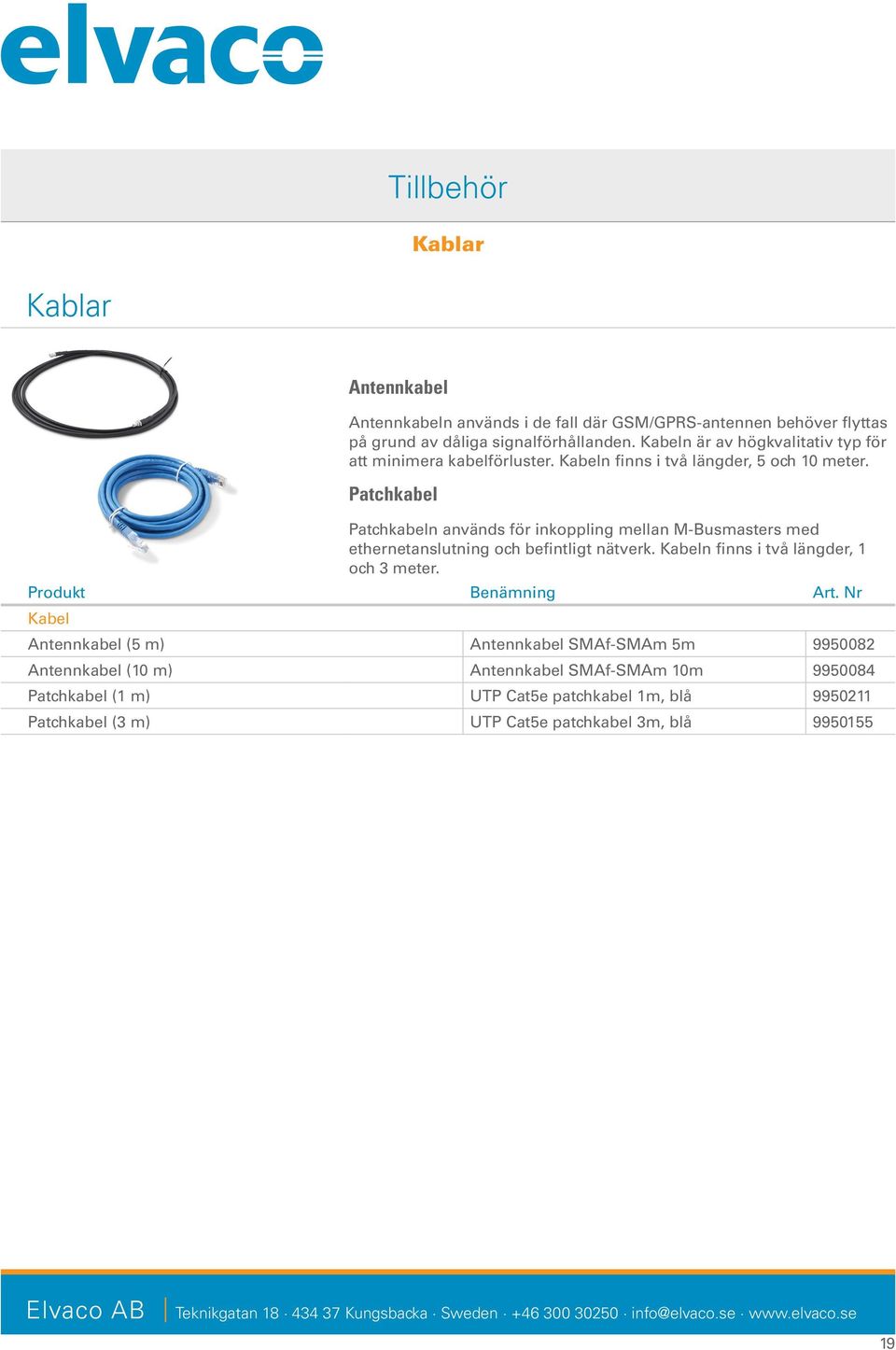

20 Tillbehör Kablar Kablar Antennkabel Antennkabeln används i de fall där GSM/GPRS-antennen behöver flyttas på grund av dåliga signalförhållanden. Kabeln är av högkvalitativ typ för att minimera kabelförluster. Kabeln finns i två längder, 5 och 10 meter. Patchkabel Patchkabeln används för inkoppling mellan M-Busmasters med ethernetanslutning och befintligt nätverk. Kabeln finns i två längder, 1 och 3 meter. Kabel Antennkabel (5 m) Antennkabel SMAf-SMAm 5m Antennkabel (10 m) Antennkabel SMAf-SMAm 10m Patchkabel (1 m) UTP Cat5e patchkabel 1m, blå Patchkabel (3 m) UTP Cat5e patchkabel 3m, blå

21 Tillbehör Tillbehör M-Bus CMeX20 Benämning: CMeX20 Art. Nr: DIN-monterad M-Busaktivator IR till M-Bus CMeX20 gör det möjligt för alla CMeX-slavar och DIN-monterade elmätare från ABB med IR-gränssnitt att kommunicera via M-Bus. Enheten fungerar som en M-Busslav och kan anslutas till en valfri master som följer M-Busstandarden. CMeX40 Benämning: CMeX40 (1T) Art. Nr: DIN-monterad M-Bus I/O-modul CMeX40 är en M-Busslav med en ingång och en utgång. Produkten används till att styra till exempel en kontaktor samt att läsa av en valfri slutande kontakt. Den använder standard M-Bus 2-tråd och behöver ingen extern strömförsörjning. M-Bus Splitter Benämning: M-Bus splitter (4T) Art. Nr: Dela upp till 4 M-Busslavar M-Bus Splitter gör det möjligt för två parter att ha tillgång till samma huvudmätare. Två M-Busmasters kan kopplas till mätaren och registrera mätvärden individuellt. Detta kan vara till stor nytta för fastighetsbolag som måste ha tillgång till en huvudmätare via M-Bus. 20

22 Tillbehör Tillbehör M-Bus Relay PadPuls M2 Benämning: PadPuls M2 Art. Nr: Pulsomvandlare till M-Bus PadPuls M2 gör det möjligt att omvandla pulser till M-Bus. Den har två pulsingångar från exempelvis vatten- eller elmätare och har en valbar tariffunktion för energi och volym. Omvandlaren har en robust och installationsvänlig kapsling för väggmontage. Relay M-Bus Micro-Master Benämning: M-Bus Master USB Art. Nr: M-Bus Micro-Master M-Bus Micro-Master är speciellt utformad för mobil service. I kombination med en bärbar dator är den lämplig för installation av enskilda M-Busslavar och även för snabb och enkel avläsning av små M-Bussystem. Micro-Master kan driva upp till 10 M-Busslavar och med sin kompakta och lätta konstruktion är den idealisk för serviceändamål. 21

23 Tillbehör Kapslingar CM Box 3 Benämning: CM Box 3 Art. Nr: Normkapsling 100x150x96 mm (transparent dörr) Normkapsling med kapslingsklass IP55 för tre modulbredder, för till exempel en CMe2100 och en brytare. Kapslingen är tillverkad av grå slagtålig och halogenfri polystyren. Kapslingen är flexibel, enkel att montera samt har möjlighet att plomberas. Den har flera knockout-hål där de medföljande gummigenomföringarna kan monteras för säkert kabelmontage. Levereras komplett med kopplingsplint och DIN-skena. CM Box 3 Benämning: CM Box 3 Art. Nr: Normkapsling 100x150x96 mm (grå dörr) Normkapsling med kapslingsklass IP55 för tre modulbredder, för till exempel en CMe2100 och en brytare. Kapslingen är tillverkad av grå slagtålig och halogenfri polystyren. Kapslingen är flexibel, enkel att montera samt har möjlighet att plomberas. Den har flera knockout-hål där de medföljande gummigenomföringarna kan monteras för säkert kabelmontage. Levereras komplett med kopplingsplint och DIN-skena. CM Box 5 Benämning: CM Box 5 Art. Nr: Normkapsling 125x200x122 mm Normkapsling med kapslingsklass IP55 för fem modulbredder, för till exempel en CMe2100, en CMeX11 och en brytare. Kapslingen är tillverkad av grå slagtålig och halogenfri polystyren. Kapslingen är flexibel, enkel att montera samt har möjlighet att plomberas. Den har flera knockout-hål där de medföljande gummigenomföringarna kan monteras för säkert kabelmontage. Levereras komplett med kopplingsplint och DIN-skena. 22

24 Tillbehör Kapslingar CM Box 9 Benämning: CM Box 9 Art. Nr: Normkapsling 200x200x122 mm Normkapsling med kapslingsklass IP55 för nio modulbredder, för till exempel en CMe2100, en CMeX13S och en brytare. Kapslingen är tillverkad av grå slagtålig och halogenfri polystyren. Kapslingen är flexibel, enkel att montera samt har möjlighet att plomberas. Den har flera knockout-hål där de medföljande gummigenomföringarna kan monteras för säkert kabelmontage. Levereras komplett med kopplingsplint och DINskena. CM Box 12 Benämning: CM Box 12 Art. Nr: Normkapsling 250x200x122 mm Normkapsling med kapslingsklass IP55 för tolv modulbredder. Kapslingen är tillverkad av grå slagtålig och halogenfri polystyren. Kapslingen är flexibel, enkel att montera samt har möjlighet att plomberas. Den har flera knockout-hål där de medföljande gummigenomföringarna kan monteras för säkert kabelmontage. Levereras komplett med kopplingsplint och DINskena. 23

25 Tillbehör Antenner Magnetfotsantenn Benämning: GSM/GPRS antenn mag. 10cm 2.5m Art. Nr: Magnetfotsantenn GSM/GPRS Magnetfotsantennen är en GSM/GPRS-antenn utformad för att kunna monteras på ytor av metall. Levereras med en kabel på 2,5 meter. Fasadantenn Benämning: GSM/GPRS antenn LP901G 1.5m Art. Nr: Fasadantenn GSM/GPRS (1,5 m) Fasadantennen är en GSM/GPRS-antenn utformad för att uppfylla industrins krav på hög prestanda med flera installationsmöjligheter. Antennens tåliga design och låga profil gör den idealisk att använda där en diskret och tillförlitlig installation krävs. Antennen är oberoende av jordplan vilket möjliggör installation på olika material. Levereras med en kabel på 1,5 meter. Fasadantenn Benämning: GSM/GPRS antenn LP901G 3m Art. Nr: Fasadantenn GSM/GPRS (3 m) Fasadantennen är en GSM/GPRS-antenn utformad för att uppfylla industrins krav på hög prestanda med flera installationsmöjligheter. Antennens tåliga design och låga profil gör den idealisk att använda där en diskret och tillförlitlig installation krävs. Antennen är oberoende av jordplan vilket möjliggör installation på olika material. Levereras med en kabel på 3 meter. 24

26 Tillbehör Antenner Puckantenn Benämning: GSM/GPRS antenn puck 0.5m Art. Nr: Puckantenn GSM/GPRS (0,5 m) Puckantennen är en GSM/GPRS-antenn utformad för att uppfylla industrins krav på hög prestanda med flera installationsmöjligheter. Antennen har en tålig design, låg profil samt monteras med en invändig mutter, vilket gör den idealisk att använda där en diskret och tillförlitlig installation krävs. Levereras med en kabel på 0,5 meter. Puckantenn Benämning: GSM/GPRS antenn puck 2.5m Art. Nr: Puckantenn GSM/GPRS (2,5 m) Puckantennen är en GSM/GPRS-antenn utformad för att uppfylla industrins krav på hög prestanda med flera installationsmöjligheter. Antennen har en tålig design, låg profil samt monteras med en invändig mutter, vilket gör den idealisk att använda där en diskret och tillförlitlig installation krävs. Levereras med en kabel på 2,5 meter. Ministubbantenn Benämning: GSM/GPRS antenn ministubb Art. Nr: Ministubbantenn GSM/GPRS Ministubbantennen är en GSM/GPRS-antenn utformad för att uppfylla industrins krav på hög prestanda. Antennen är liten och smidig vilket gör den idealisk för montage direkt på M-Busmastern CMe

27 Tjänster Drift Drift- och insamlingstjänst Drift- och insamlingstjänst Med produkter från Elvaco finns möjligheten att få mätvärden skickade direkt till befintliga debiteringssystem, mätvärdesdatabaser eller energianalysverktyg via e-post, ftp eller http. Alla våra GPRSkommunicerande produkter är idag integrerade i Debatt och V-Store från Logica, ELIN från Powel samt R2S från One Nordic. För kunder som själva inte vill hantera produkter och mätare erbjuder Elvaco en tjänst där vi står för insamling och presentation av mätdata enligt kundens önskemål och behov. I tjänsten ingår allt, även kommunikationskostnad, oavsett om kunden har några få mätpunkter eller flera tusen. Elvaco levererar ett färdigt koncept med alla ingående delar för ett lyckat projekt. En väl fungerande supportorganisation och ett väl beprövat arbetsordersystem förenklar och minimerar arbetsinsatsen för er. Kontakta oss gärna för mer information kring våra tjänster. 26

28 E-nummerlista Produkt Benämning E-nummer EAN-kod M-Busmasters CMe2100 CMe2100 GSM/GPRS CMe3000 CMe3000 TCP/IP CMeX10 CMeX10 (32 T) IR CMeX11 CMeX11 (64 T) IR CMeX10S CMeX10S (32 T) RS232/IR CMeX11S CMeX11S (64 T) RS232/IR CMeX12S CMeX12S (128 T) RS232/IR CMeX13S CMeX13S (256 T) RS232/IR Temperaturgivare CMa10 CMa10 inomhusgivare CMa10W CMa10 inomhusgivare wireless CMa11 CMa11 inomhusgivare CMa11W CMa11 inomhusgivare wireless CMa20 CMa20 utomhusgivare Tillbehör CMeX20 CMeX20 DIN-monterad M-Busaktivator IR till M-Bus CMeX40 CMeX40 DIN-monterad M-Bus I/Omodul M-Bus Splitter M-Bus Splitter CMi1020 CMi1020 M-Busslav M-Busmasters L+G E350 CMi2120E CMi2120 GSM/GPRS M-Busmaster extern antenn CMi2120I CMi2120 GSM/GPRS M-Busmaster intern antenn

29 E-nummerlista Produkt Benämning E-nummer EAN-kod L+G E350 L+G E350 ZCF AC inkl. CMi1020 (1T) L+G E350 ZCF AC inkl. M-Bus L+G E350 ZCF AB inkl. CMi1020 (1T) L+G E350 ZCF AB inkl. M-Bus L+G E350 ZMF AC inkl. CMi1020 (1T) L+G E350 ZMF AC inkl. M-Bus L+G E350 ZMF AB inkl. CMi1020 (1T) L+G E350 ZMF AB inkl. M-Bus L+G E350 ZCF AC inkl. CMi2120E L+G E350 ZCF AC inkl. GSM/GPRS M-Busmaster extern antenn L+G E350 ZCF AB inkl. CMi2120E L+G E350 ZCF AB inkl. GSM/GPRS M-Busmaster extern antenn L+G E350 ZMF AC inkl. CMi2120E L+G E350 ZMF AC inkl. GSM/GPRS M-Busmaster extern antenn L+G E350 ZMF AB inkl. CMi2120E L+G E350 ZMF AB inkl. GSM/GPRS M-Busmaster extern antenn L+G E350 ZCF AC inkl. CMi2120I L+G E350 ZCF AC inkl. GSM/GPRS M-Busmaster intern antenn L+G E350 ZCF AB inkl. CMi2120I L+G E350 ZCF AB inkl. GSM/GPRS M-Busmaster intern antenn L+G E350 ZMF AC inkl. CMi2120I L+G E350 ZMF AC inkl. GSM/GPRS M-Busmaster intern antenn L+G E350 ZMF AB inkl. CMi2120I L+G E350 ZMF AB inkl. GSM/GPRS M-Busmaster intern antenn
