HCV 404 Kombinationsaggregat

Transkript

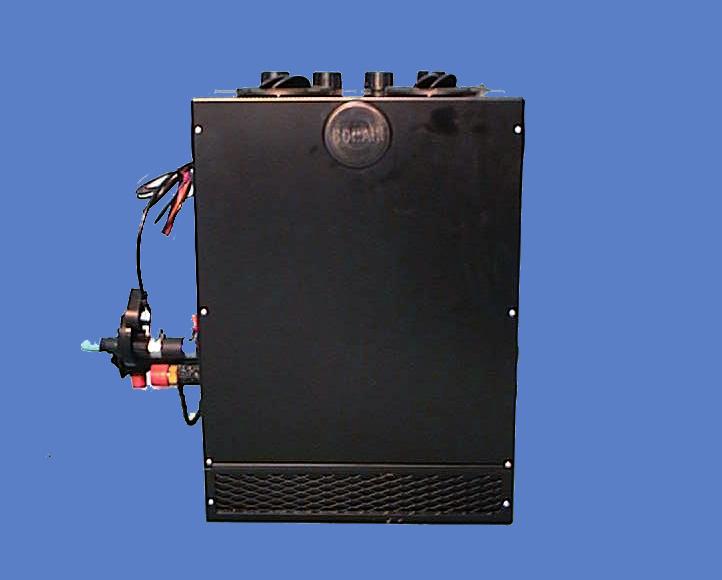

1 6:1 HCV 404 Kombinationsaggregat HCV 404 är en värme, ventilations och kylenhet avsedd för mindre förarhytter. Med sina kompakta yttermått kan den lätt placeras utmed ytterväggen på hytten. I sitt grundutförande är HCV 404 avsedd att blåsa ut den tempererade luften direkt i hytten genom två ställbara munstycken. Anläggningen är förberedd att ta ut luften både mot gavlarna och i fronten. För flexibelt montage kan också rörutgångarna spegelvändas. Manöverpanelen sitter på aggregatets överdel. Data/Dimensioner Djup 166 mm Bredd 342 mm Höjd 483 mm Vikt 15 kg Fläktkapacitet, max 680 m 3 /h Strömförbrukning 14,6 A / 13,5 V 7,3 A / 27 V Kyleffekt 1 (luft in 22 o C, förångn. temp 0 o C, 40 % RF) Kyleffekt 2 (luft in 32 o C, förångn. temp 0 o C, 60 % RF) Värmeeffekt 1 (luft in -20 o C, vattentemp 80 o C, flöde 10 l/m) Värmeeffekt 2 (luft in 0 o C, vattentemp 80 o C, flöde 10 l/min) 2,5 kw 4,65 kw 9 kw 7 kw

2 6:1 Kombinationsaggregat HCV 404 Kombinationsaggregat HCV 404 Art.nr. Benämning Kombinationsaggregat HCV 404, 12 V Kombinationsaggregat HCV 404, 24 V

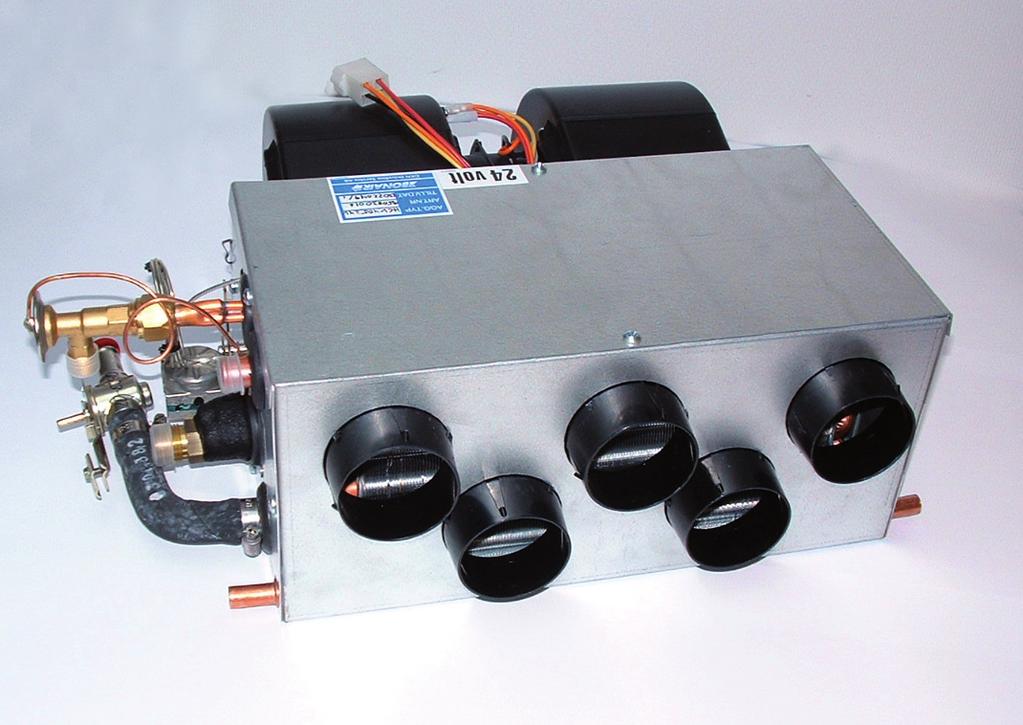

3 6:2 HCV 405 Kombinationsaggregat HCV 405 är en värme, ventilation och kylenhet avsedd för mindre förarhytter. Med sina kompakta yttermått och liggande konstruktion är den lättplacerad. HCV 405 har 5 st stosanslutningar Ø 63 mm, som ger stor valfrihet när det gäller luftdistributionen från aggregatet med tre fläkthastigheter. Till HCV 405 användes en separat manöverpanel. HCV 405 kan levereras utan kylelement och kallas då för HV 405. Data/Dimensioner Djup 375 mm Bredd 350 mm Höjd 160 mm Vikt 13 kg Fläktkapacitet vid 300 Pa 400 m 3 /h Strömförbrukning 14 A / 13,5 V 7 A / 27 V Kyleffekt 1 (luft in 22 o C, förångn. temp 0 o C, 40 % RF) Kyleffekt 2 (luft in 32 o C, förångn. temp 0 o C, 60 % RF) Värmeeffekt 1 (luft in -20 o C, vattentemp 80 o C, flöde 10 l/m) Värmeeffekt 2 (luft in 0 o C, vattentemp 80 o C, flöde 10 l/min) 2,5 kw 4,65 kw 8 kw 6 kw

4 6:2 Kombinationsaggregat HCV Kombinationsaggregat HCV 405 Art.nr. Benämning Kombinationsaggregat HCV 405, 12 V Kombinationsaggregat HCV 405, 24 V Manöverpanel 12 V Manöverpanel 24 V Värmeaggregat HV 405, 12 V Värmeaggregat HV 405, 24 V

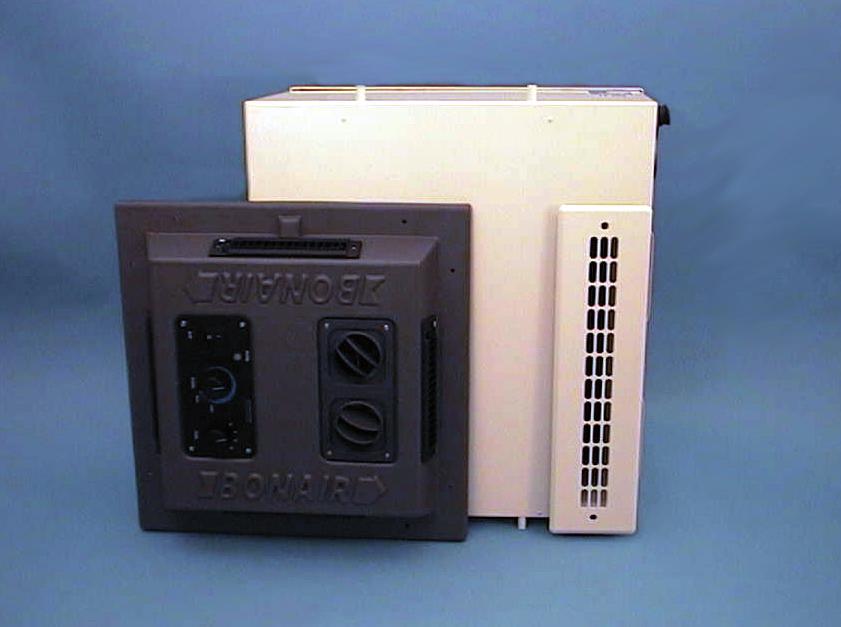

5 6:3 UNI-ROOF Takaggregat Uni-Roof är ett kombinationsaggregat för takmontage och erbjuder många möjligheter för att skapa en skräddarsydd klimatanläggning. Uni-Roof har en grundkonstruktion som erbjuder mycket lättillgänglig service och underhåll. Alla servicepunkter nås genom locket som har snabblås. Uni-Roof monteras horisontellt på taket och har en bygghöjd av endast 180 mm. Uni-Roof har ett fast blandningsförhållande mellan friskluft och recirkulerad luft. Friskluftintaget kan blockeras om så önskas. I grundutförandet är Uni-Roof ett kylaggregat med ett skumfilter. På filtersidan finns plats för att montera in ett grovfilter (EU 3) eller ett finfilter (EU 7). För att få en komplett klimatanläggning kompletterar man sedan med värmetillsatsen och Uni-Roof fungerar då som en effektiv luftrenare och klimatanläggning. Infästningsstosarna fungerar som recirkulationsintag och luftutblås. I hytten fördelas luften via en skräddarsydd kåpa. På kåpan sitter ställbara luftutblås och manöverpanel. Uni-Roof är förberedd för att monteras med vår automatiska klimatstyrning. Data/Dimensioner Djup 180 mm Bredd 450 mm Höjd 550 mm Vikt 22 kg Infästning 4 x bultar Mått kåpa 480 x 480 x 73 mm Fläktkapacitet, max 700 m 3 /h Strömförbrukning 15,6 A / 13,5 V 7,8 A / 27 V Kyleffekt 1 (luft in 22 o C, förångn. temp 0 o C, 40 % RF) Kyleffekt 2 (luft in 32 o C, förångn. temp 0 o C, 60 % RF) 5,4 kw 7,8 kw Värmeeffekt (om monterat) 1 (luft in -20 o C, vattentemp 80 o C, flöde 10 l/m) 11 kw 2 (luft in 0 o C, vattentemp 80 o C, flöde 10 l/min) 8 kw

6 6:3 UNI-ROOF UNI-ROOF Art.nr s s s s Benämning Uni-Roof med kyla, 12 V Uni-Roof med kyla, 24 V Uni-Roof med kyla/värme och klimatstyrning, 12 V Uni-Roof med kyla/värme och klimatstyrning, 24 V Tillbehör s Värmetillsats för Uni-Roof med kyla (Värmebatteri, vattenventil, reglage med 2 m wire och ratt) Grovfilter EU Finfilter EU 7
