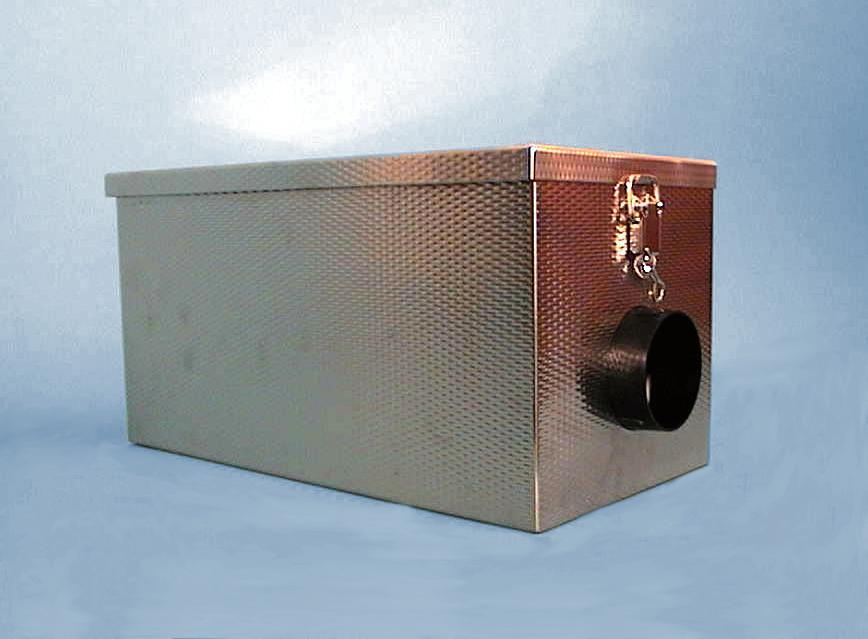

9:1 Luftrenare 515 RF Ren luft in i hytten är en förutsättning för bra förarklimat. Många maskiner saknar möjlighet att filtrera friskluften på ett effektivt sätt.

1 9:1 Luftrenare 515 RF Ren luft in i hytten är en förutsättning för bra förarklimat. Många maskiner saknar möjlighet att filtrera friskluften på ett effektivt sätt. Genom att montera en separat luftrenare kan man då skapa den luftkvalitet som önskas och ett övertryck inne i hytten. Som standard är LR 515 utrustad med ett grovfilter (EU 3) och ett finfilter (EU 6),som klarar kvartsdamm. För större renhetskrav kan LR 515 lätt kompletteras med ett microfilter (EU 13). LR 515 tillverkas i mönstervalsad rostfri plåt och kan därför motstå mycket agggresiva miljöer. Fläkt för 3 hastigheter. LR 515 är en kompakt enhet som med sina små yttermått lätt kan placeras efter eget val på maskinen. Luftintag via gälad gavel och utblås genom en Ø 76 mm stos. All service utföres genom locket, som är tätslutet och snabbkopplat. 415 mm Bredd 215 mm 210 mm Infästningsmått 369 x 155 mm 8,6 kg Fläktkapacitet, max med grov-, fin-, microfilter 105 m 3 /h Fläktkapacitet, max med grov-, finfilter 145 m 3 /h Strömförbrukning 4,5 A / 27 V 9,0 A / 13,5 V

2 9:1 Luftrenare 515 RF Luftrenare 515 RF Luftrenare 515, 12 V grov-/finfilter Luftrenare 515, 24 V grov-/finfilter Luftrenare 515, 12 V grov-/fin-/microfilter Luftrenare 515, 24 V grov-/fin-/microfilter Tillbehör stegs strömbrytare Vred Ø25 mm med fläktsymbol Vred Ø36 mm med låsskruv, lock med linje Vacuflexslang Ø 76 mm Slangklämma mm Skottgenomgång Ø76 mm

9:2 Luftrenare 525 Ren luft in i hytten är en förutsättning för bra förarklimat. Många maskiner saknar möjlighet att filtrera friskluften på ett effektivt sätt.

3 9:2 Luftrenare 525 Ren luft in i hytten är en förutsättning för bra förarklimat. Många maskiner saknar möjlighet att filtrera friskluften på ett effektivt sätt. Genom att montera en separat luftrenare kan man skapa den luftkvalitet som önskas och ett övertryck inne i hytten. Som standard är LR 525 utrustad med ett grovfilter (G80) och ett finfilter (EU 8),som klarar kvartsdamm. För större renhetskrav kan LR 525 lätt kompletteras med ett microfilter (EU 12). I många fall vill man förvärma friskluften, och därför finnes även en värmesats som tillval. LR 525 är en flexibel enhet som kan placeras efter eget val på maskinen samt förses med anpassade in- och utblåsstosar. Levereras vitlackerad. All service utföres genom locket, som är tätslutet och snabbkopplat. 453 mm Bredd 428 mm 200 mm Infästningsmått 422 (275) x 375 mm 16 kg Fläktkapacitet, max med grov-, fin-, microfilter 275 m 3 /h Strömförbrukning 6,7 A / 27 V 13,5 A / 13,5 V Värmeeffekt 1(luft in-20 o C,vattentemp 80 o C,vattenflöde 10 l/min) 5,9 kw Värmeeffekt 2 (luft in 0 o C,vattentemp 80 o C,vattenflöde 10 l/min) 4,8 kw Filteruppsättning Förfilter G2 (EU 2) Finfilter F8 (EU 8) Microfilter H12 (EU 12)

4 9:2 Luftrenare 525 Luftrenare Luftrenare 525, 12 V grov-/finfilter Luftrenare 525, 24 V grov-/finfilter Luftrenare 525, 220 V grov-/finfilter Luftrenare 525, 12 V grov-/fin-/microfilter Luftrenare 525, 24 V grov-/fin-/microfilter Luftrenare 525, 220 V grov-/fin-/microfilter Tillbehör Gavel 525, 1 x 100 mm stos (standard) Gavel 525, 2 x 100 mm stos Gavel 525, 4 x 63 mm stos Gavel 525, gälad (standard) (Gavlarna kan användas till både insug- och utblåssidan) Monteringssats LR 525 (2 m vacuflexslang Ø 100, 2 st slangklämma, 1 st skottgenomgång Ø 100, strömbrytare med ratt) Värmesats LR 525 (Monteringsplåt, värmeelement, vattenventil, slangklämma, reglage m. ratt, pianotråd med hölje) Grovfilter Finfilter EU Microfilter EU

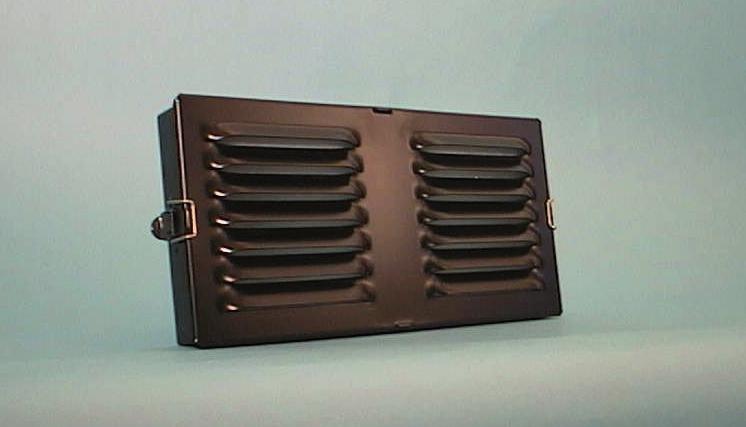

9:3 Filterbox 505 Filterbox 505 monteras på utsidan av hytten för anslutning mot ett friskluftintag. I filterboxen monteras ett grovfilter (EU 4) och ett finfilter (EU 5).

5 9:3 Filterbox 505 Filterbox 505 monteras på utsidan av hytten för anslutning mot ett friskluftintag. I filterboxen monteras ett grovfilter (EU 4) och ett finfilter (EU 5). Luftintaget är gälat och fästes med snabbspännen mot hyttdelen. Filterbox 505 levereras i svartlackerad plåt. Bredd Inloppsmått 405 mm 65 mm 195 mm 3,1 kg 230 x 150 mm Filterbox 505 m grov- och finfilter Grovfilter EU Finfilter EU 5

9:4 Filterbox 506 Filterbox 506 är avsedd att monteras infälld i hyttväggen. Insatsen är avsedd att svetsas fast i hytten. En Ø 100 mm stos finnes för anslutning till hyttens friskluftsfläkt.

6 9:4 Filterbox 506 Filterbox 506 är avsedd att monteras infälld i hyttväggen. Insatsen är avsedd att svetsas fast i hytten. En Ø 100 mm stos finnes för anslutning till hyttens friskluftsfläkt. Filterbox 506 levereras med grovfilter (G 80) och ett finfilter (EU 8). Luftintaget är gälat och skruvas fast mot hyttdelen. Filterbox 506 levereras med rostfri frontplåt. Djup Byggmått ut från vägg 405 mm 120 mm + stos 45 mm 205 mm 6,0 kg 12 mm inkl. gälar s Filterbox 506 med filter Grovfilter G80 för Finfilter EU 8 för 506

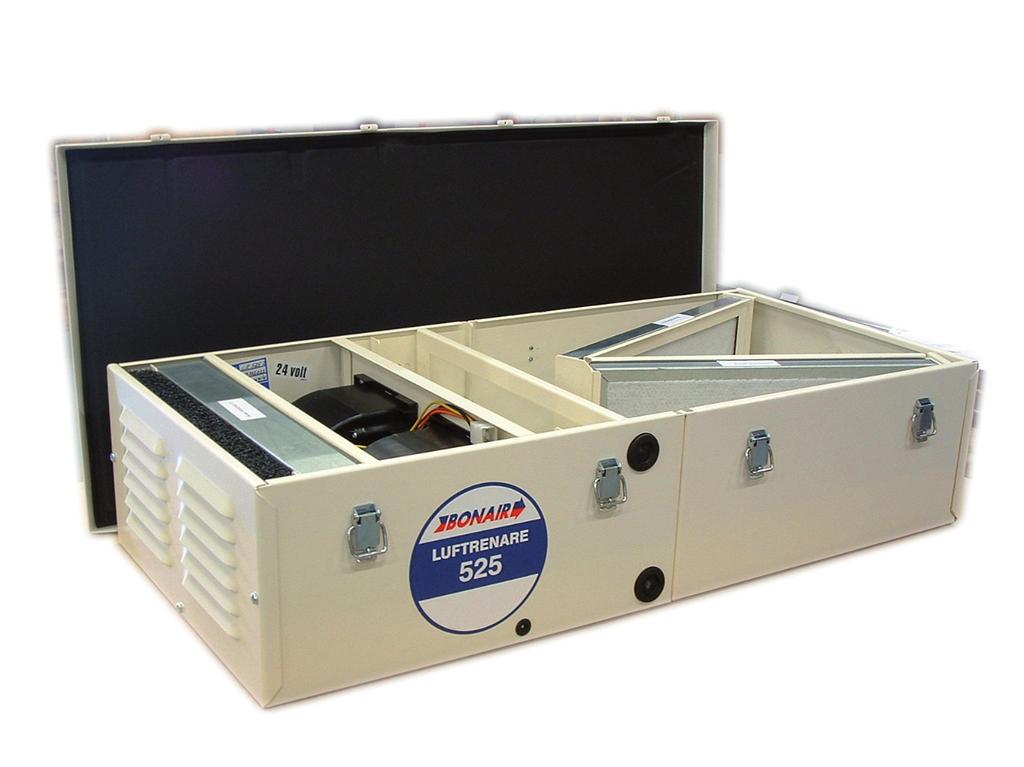

9:5 Luftrenare 525 med kolfiltertillsats Ren luft i hytten är en förutsättning för ett bra hyttklimat. I många sammanhang räcker det med en standard LR 525 utrustad med finfilter alt.

7 9:5 Luftrenare 525 med kolfiltertillsats Ren luft i hytten är en förutsättning för ett bra hyttklimat. I många sammanhang räcker det med en standard LR 525 utrustad med finfilter alt. microfilter men vid tillfällen där omgivningen består av gaser/dofter som skall tas omhand så krävs det att luften renas genom kolfilter. För detta ändamål har vi tagit fram LR 525 med kolfiltertillsats. Luften fördelas genom två kolfilter för att uppnå en optimal genomströmningshastighet och ett lågt tryckfall. Det aktiva filtermaterialet är sintrat kol som är formbeständigt. Dessutom är filtren försedda med dammfilter på båda sidor. Kolfiltren är impregnerade för att absorbera ett brett spektrum av lösningsmedel och organiska lukter. Kolfiltren är klassade enligt ASTM. 910 mm Bredd 428 mm 200 mm 25 kg Fläktkapacitet, max ca 200 m 3 /h Spänning 12 alt. 24 V Filteruppsättning Förfilter G2 (EU 2) Finfilter F8 (EU 8) Microfilter (option) H12 (EU 12) Kolfilter G4 + lösningsm./org.lukt

8 9:5 Luftrenare 525 med kolfiltertillsats Luftrenare 525 med kolfiltertillsats LR 525, G+F med kolfiltertillsats, 12 V LR 525, G+F med kolfiltertillsats, 24 V Förfilter Finfilter Microfilter Kolfilter
