EN HELT NY TYP AV KÖKSKÅPA MED INBYGGD OZONRENING

Transkript

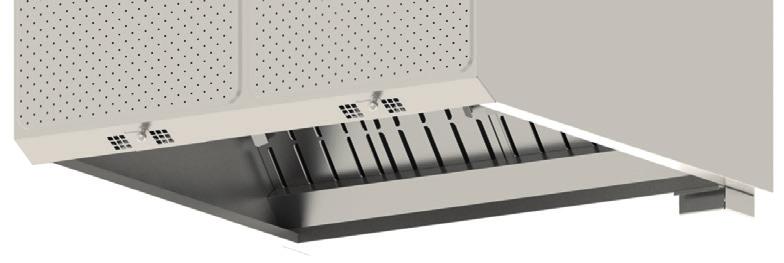

1 AirMaid Hood EN HELT NY TYP AV KÖKSKÅPA MED INBYGGD OZONRENING AirMaid Hood OZOne Cleaning system

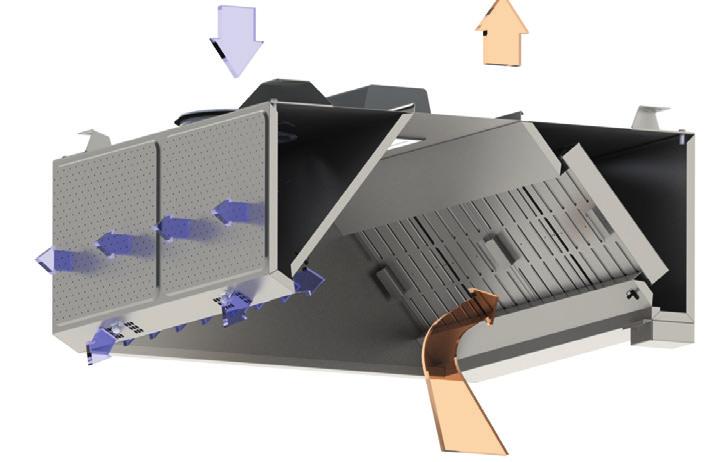

2 AirMaid Hood en kökskåpa med inbyggd ozonrening AirMaid Hood är en ny storkökskåpa med en integrerad ozonmodul som bidrar till en ren och hygienisk miljö i köket. Kökskåpan tar bort smuts och överskottsvärme i köket och avskiljer fettet i frånluften. Tack vare ozonreningen reduceras fettet och lukterna även i imkanalen vilket leder till en väsentligt lägre brandrisk och färre klagomål från närliggande grannar. FÖRDELARNA MED AIRMAID HOOD Högeffektiva HFK-filter i kåpan (97 % rening vid 10μm) Aktiv luftrening med ozon direkt efter HFK-filter Reduktion av odörer upp till 95 % tack vare ozonrening Reducerad brandrisk i imkanal på grund av ozonrening Laminärt luftintag genom frontpanelen Justerbara luftintag i arbetsområdet Möjlighet att mäta och justera luftflödet Turbo Grip styrluft förbättrar transport av förorenad luft till filter Minimalt underhåll av luftrenare (inga rörliga delar/slitagedelar) Driftsäker luftrenare som endast drivs på el och luft Säker ozondrift som inte medför någon fara för användaren FUNKTION Kökskåpan samlar upp värme, fett och annan smuts i frånluften genom fettfiltret. Tilluften tillförs i frontplåten samt genom de justerbara reglagen på kåpans undre sida vilket möjliggör justering i vistelsezonen för användaren. Turbo Grip styrluft förbättrar transport av förorenad luft i frånluften till fettfiltrena. Fettet i frånluften avskiljs i filtren och samlas upp i ett uppsamlingskärl. Genom en aktiv luftrening med ozon direkt efter filtren upprätthålls en renare imkanal. Även utrymmet bakom filtren hålls renare tack vare ozonreningen Frontpanel 2 - Tilluftsanslutning 3 - Frånluftsanslutning 4 - Justerbara tilluftsuttag 5 - Turbo Grip utblås 6 - HFK-filter 7 - Mätnipplar för luftflöden 8 - Fettuppsamlingskärl 9 - Tilluftens justerspjäll 10 - Fastsättningskrokar 11 - Tilluftens rengöringslucka 12 - Belysning

3 L L J J MATERIAL OCH DIMENSIONER Kökskåpan är tillverkad av rostfritt stål (AISI 304). Samtliga kanalskarvar har tätningar. Tilluftskammaren är termiskt isolerad för att förhindra kondensation av vattenånga på den inre ytan av huven. Upphängningsvinklar är inkluderade i produktserien. HKS dimensioner, mm L Längd (intervall 500 mm) B Bredd (intervall 100 mm) Rumscentrerad installation, 2-delad H Höjd 400, 550 REKOMMENDATIONER Längd L Frånluft l/s (P s Pa) Tilluft l/s, per löpmeter i frontpanelen SPx1 SPx2 SPx3 H=400 H=550 H=400 H=550 H=400 H=550 P s =5-30 Pa l/s P s =5-25 Pa l/s P s =10-30 Pa l/s P s =10-25 Pa l/s P s =10-30 Pa l/s P s =10-30 Pa l/s KANALANSLUTNINGARNAS POSITIONER Frånluft Tilluft 1x315 2x315 2x250 3x250 L M J K K J K L/ L/ L/ L/ L/ L/ L/ L/ DIMENSIONER HKS-1 Väggmonterad, 1-del L Längd 1000,1500, 2000, 2500, 3000 B Bredd 1000,1100,..., 2900 H Höjd 400, 550 D1 250 D2 315 HKS-2 Rumscentrerad, 2-delad L Längd 1000,1100,..., 3000 B Bredd 2000, 2100,..., 5800 H Höjd 400, 550 D1 250 D2 315 HKS-1 D1 180 B D2 220 K H M HKS D1 D2 D B D1 180 K M H

4 PRODUKTBETECKNING HKS 1 L B H SPx1 Produkt Typ 1 - väggmonterad modell, 1-del 2 - rumscentrerad modell, 2-delad Längd Bredd Höjd Typ av frontpanel DETALJERAD BESKRIVNING Frontpanel: Tilluft: Frånluft: Filter: Belysning: SPx1 perforerat mönster SPx2 perforerat mönster SPx3 perforerat mönster D1 = tilluftsanslutningarnas antal (250 x 1, 2 eller 3) D2 = frånluftsanslutningarnas antal (315 x 1, 2 eller 3) HFK = filterantal För belysningen används lysrör som skyddas av ett plasthölje, klass IP65: VP Ytmonterad belysning L=600, L=1200 VI Infälld belysning L=600, L=1200 Kökskåpans dimension L T5 lampans effekt, W Lampans storlek L <1400 2x14 W 660x160x106 L x28 W 1270x160x106 TILLBEHÖR Täckskivor: Täckskivan ersätter filtret vid små luftflöden för att åstadkomma ett tillräckligt tryckfall och luftflöde. Exempel på produktbeteckning HKS x1000x400, SPx1, D1=250x2, D2=315x2, HFK=3, VP=1200

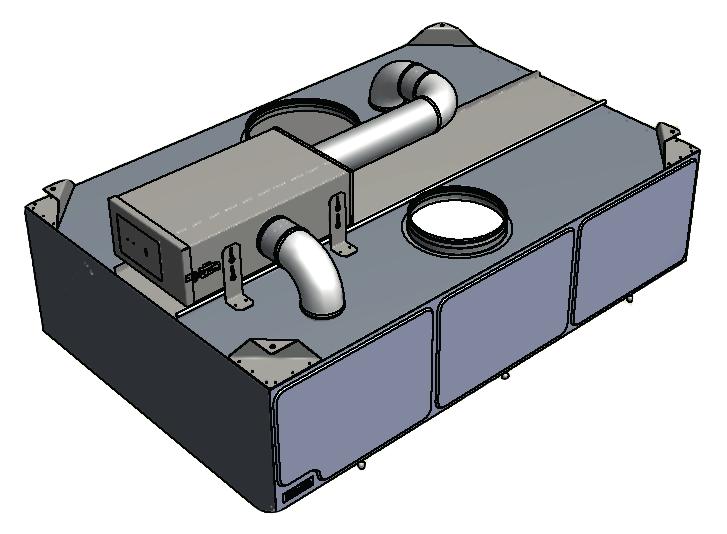

5 AIRMAID OZONMODUL Den integrerade ozonmodulen levereras tillsammans med kökskåpan som en separat enhet. Som tillval finns en alarmpanel som enkelt kan övervaka driften och återge ett larm vid en driftstörning. AIRMAID OZONMODUL SOM EN INTEGRERAD DEL AV KÖKSKÅPAN Nedanstående bild visar hur ozonmodulen har monterats på kökskåpans ovansida. Genom att montera ozonmodulen på ovansidan syns enbart kökskåpan i köket även om ozonmodulen är tillgänglig för service och underhåll Kökskåpa 2. AirMaid ozonmodul 1 SERVICE OCH UNDERHÅLL AV OZONMODULEN Ozonmodulen innehåller inga rörliga delar och kräver endast en årlig inspektion. För övrigt krävs inget underhållsarbete alls av användaren. TEKNISK SPECIFIKATION FÖR AIRMAID OZONMODUL Ozonkapacitet (mg/t) Effekt Tryckfall vid 30 l/s Spänning Vikt W 80 Pa 230V/50Hz 11,2 kg Material: Rostfritt stål AISI 304 Temperaturområde: -25 till +40 C Dimensioner BxLxH: 300 x 400 x 239 mm Ozonmodulen är försedd med en undertrycksvakt och ett överhettningsskydd. Undertrycksvakten säkerställer att ozongeneratorn endast startar då korrekt undertryck uppnås. Överhettningsskyddet skyddar generatorn mot överhettning. Huvudströmbrytaren är försedd med en automatsäkring på 2A. CE FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Denna produkt har konstruerats, tillverkats och levererats i enlighet med säkerhetsföreskrifterna i CE direktiven: EMC Direktiv 2014/30/EU Lågspänningsdirektivet 2006/95/CE

6 RENA IMKANALER SPAR PENGAR AirMaid Hood levereras med 3 års garanti Interzon AB Propellervägen 4A SE Täby, Sweden Reproduktion, omarbetning eller översättning utan föregående skriftligt tillstånd är förbjudet, förutom vad som tillåts enligt lagen om upphovsrätt. Copyright 2016 Interzon AB. All rights reserved. Tel: Fax: info@interzon.com Internet:
