Radonett AirGap 350/6
|
|
- Karin Falk
- för 8 år sedan
- Visningar:
Transkript

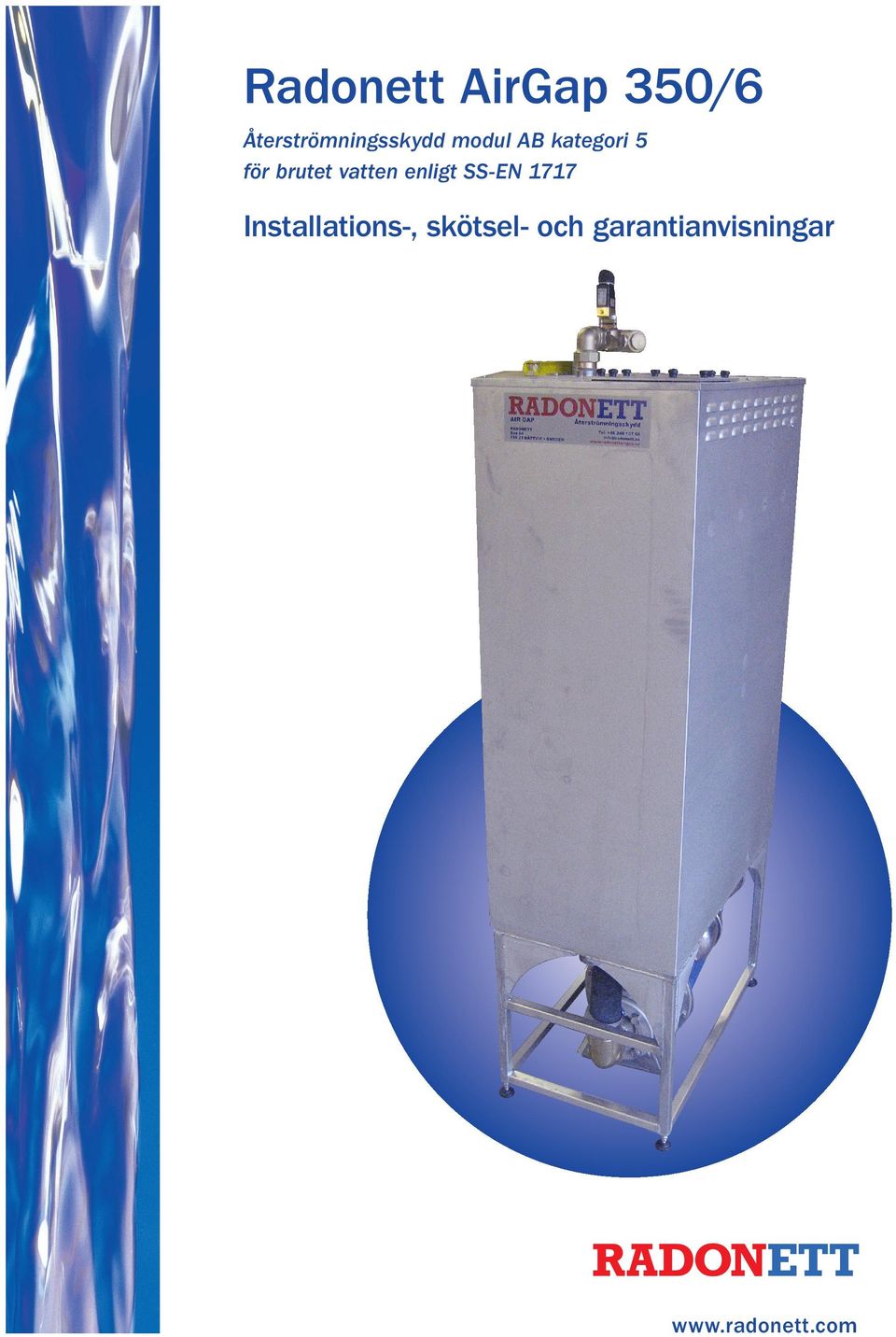

1 Radonett AirGap 350/6 Återströmningsskydd modul AB kategori 5 för brutet vatten enligt SS-EN 1717 Installations-, skötsel- och garantianvisningar

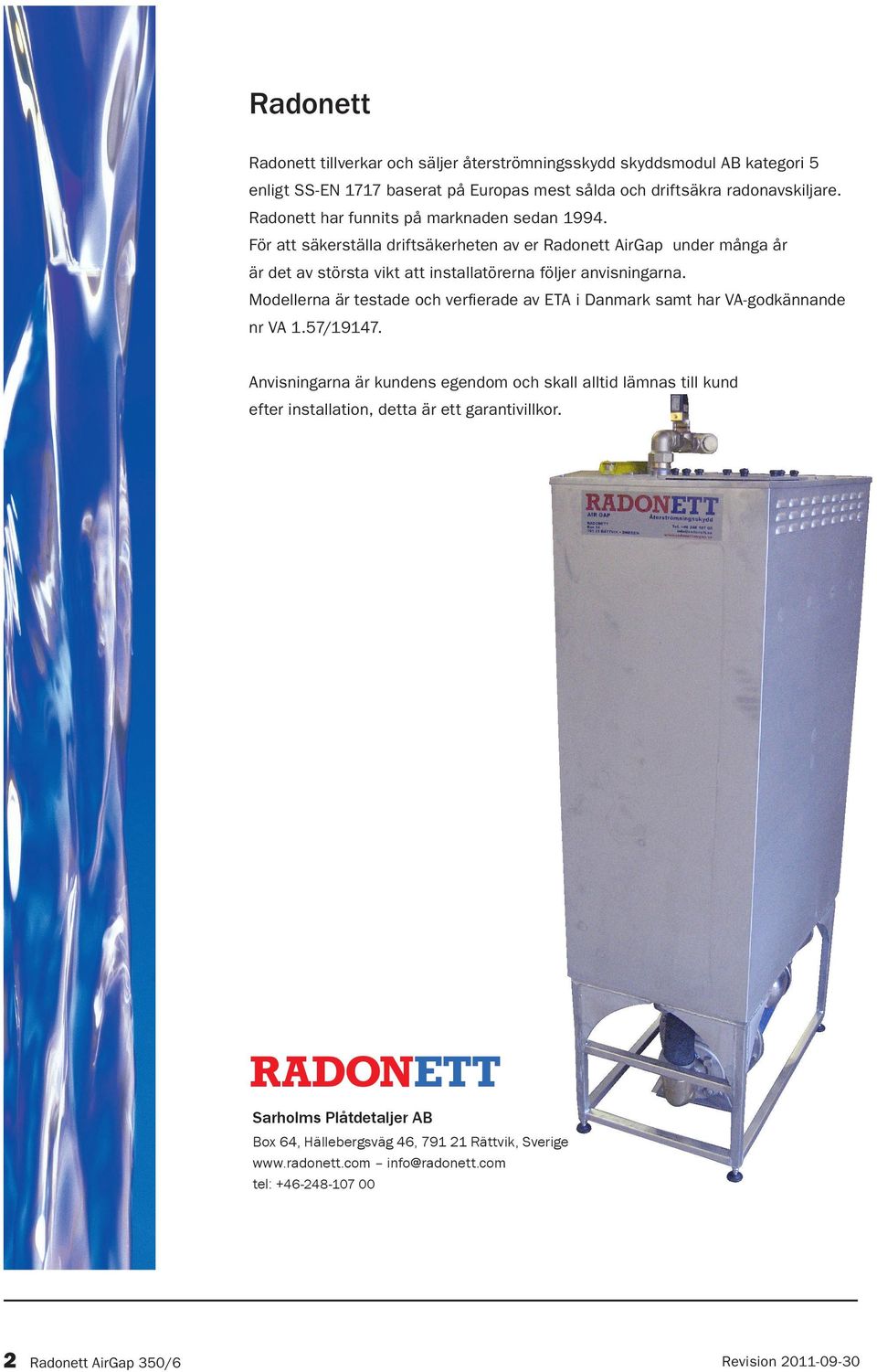

2 Radonett Radonett tillverkar och säljer återströmningsskydd skyddsmodul AB kategori 5 enligt SS-EN 1717 baserat på Europas mest sålda och driftsäkra radonavskiljare. Radonett har funnits på marknaden sedan För att säkerställa driftsäkerheten av er Radonett AirGap under många år är det av största vikt att installatörerna följer anvisningarna. Modellerna är testade och verfierade av ETA i Danmark samt har VA-godkännande nr VA 1.57/ Anvisningarna är kundens egendom och skall alltid lämnas till kund efter installation, detta är ett garantivillkor. Sarholms Plåtdetaljer AB Box 64, Hällebergsväg 46, Rättvik, Sverige info@radonett.com tel: Radonett AirGap 350/6 Revision

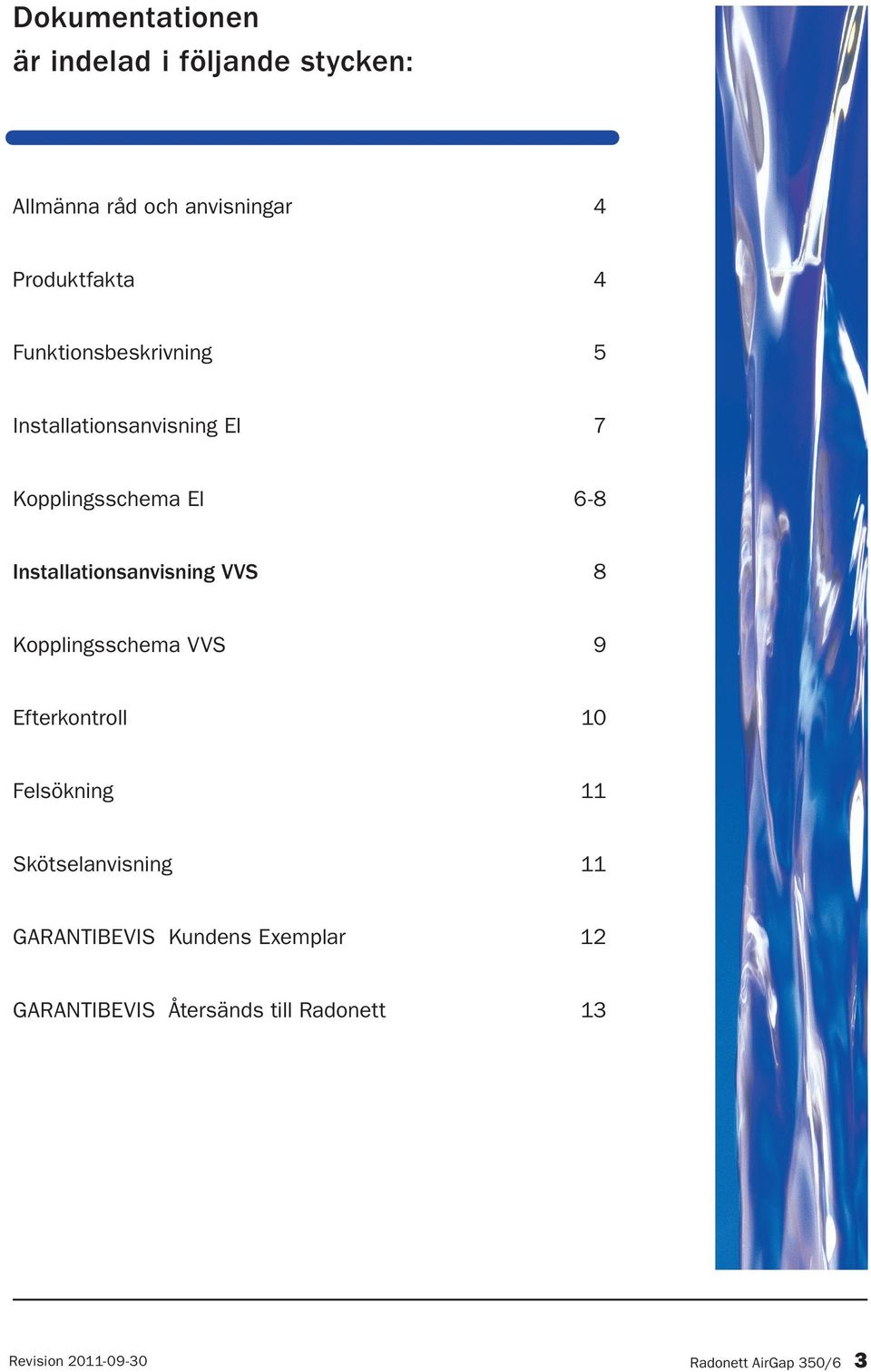

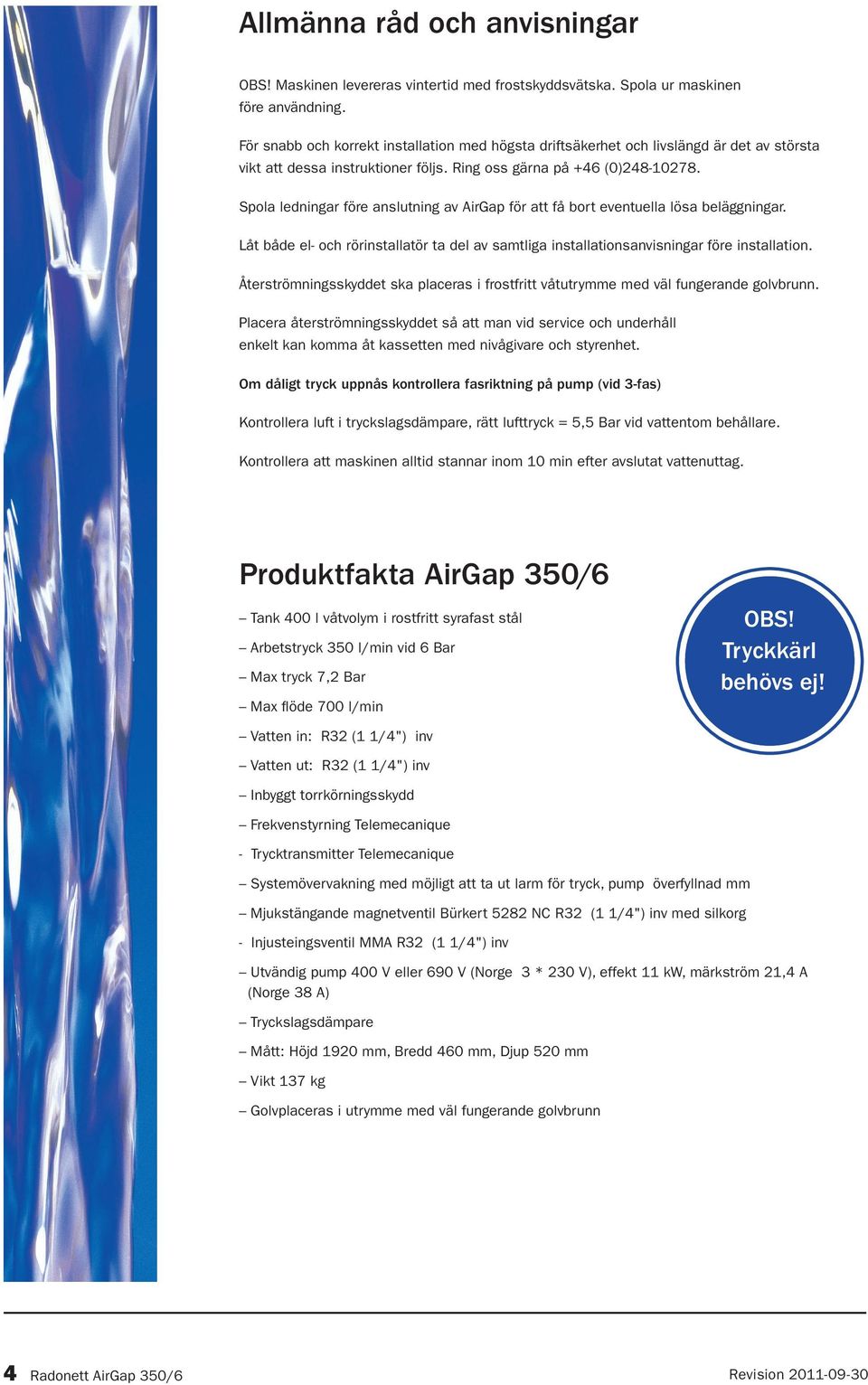

3 Dokumentationen är indelad i följande stycken: Allmänna råd och anvisningar 4 Produktfakta 4 Funktionsbeskrivning 5 Installationsanvisning El 7 Kopplingsschema El 6-8 Installationsanvisning VVS 8 Kopplingsschema VVS 9 Efterkontroll 10 Felsökning 11 Skötselanvisning 11 GARANTIBEVIS Kundens Exemplar 12 GARANTIBEVIS Återsänds till Radonett 13 Revision Radonett AirGap 350/6 3
4 Allmänna råd och anvisningar OBS! Maskinen levereras vintertid med frostskyddsvätska. Spola ur maskinen före användning. För snabb och korrekt installation med högsta driftsäkerhet och livslängd är det av största vikt att dessa instruktioner följs. Ring oss gärna på +46 (0) Spola ledningar före anslutning av AirGap för att få bort eventuella lösa beläggningar. Låt både el- och rörinstallatör ta del av samtliga installationsanvisningar före installation. Återströmningsskyddet ska placeras i frostfritt våtutrymme med väl fungerande golvbrunn. Placera återströmningsskyddet så att man vid service och underhåll enkelt kan komma åt kassetten med nivågivare och styrenhet. Om dåligt tryck uppnås kontrollera fasriktning på pump (vid 3-fas) Kontrollera luft i tryckslagsdämpare, rätt lufttryck = 5,5 Bar vid vattentom behållare. Kontrollera att maskinen alltid stannar inom 10 min efter avslutat vattenuttag. Produktfakta AirGap 350/6 Tank 400 l våtvolym i rostfritt syrafast stål Arbetstryck 350 l/min vid 6 Bar Max tryck 7,2 Bar Max flöde 700 l/min OBS! Tryckkärl behövs ej! Vatten in: R32 (1 1/4") inv Vatten ut: R32 (1 1/4") inv Inbyggt torrkörningsskydd Frekvenstyrning Telemecanique - Trycktransmitter Telemecanique Systemövervakning med möjligt att ta ut larm för tryck, pump överfyllnad mm Mjukstängande magnetventil Bürkert 5282 NC R32 (1 1/4") inv med silkorg - Injusteingsventil MMA R32 (1 1/4") inv Utvändig pump 400 V eller 690 V (Norge 3 * 230 V), effekt 11 kw, märkström 21,4 A (Norge 38 A) Tryckslagsdämpare Mått: Höjd 1920 mm, Bredd 460 mm, Djup 520 mm Vikt 137 kg Golvplaceras i utrymme med väl fungerande golvbrunn 4 Radonett AirGap 350/6 Revision
5 Funktionsbeskrivning När vattenuttag sker: 1. Trycket sjunker i systemet, tryckgivaren ger signal och signal går till frekvensstyrningen som startar pump. Vattnet pumpas ut i ledningen. 2. När vattennivån i behållaren sjunker under den näst översta givaren går en signal till frekvensstyrningen som öppnar magnetventilen och vattnet strömmar in i maskinen. 3. När vattennivån stiger mer än utförseln kommer näst övre givaren att att ge brytsignal och magnetventil stänger. 4. När vattenuttag ej längre sker kommer tryckgivaren bryta signal till frekvensstyrningen. Pumpen går ned i frekvens för att slutligen stanna. Felaktigheter: 1. Om vattenuttag är större än tillopp: Kommer torrkörningsskyddet nivågivare 3 längst ner i tanken att aktiveras och maskinen (pumpen) att stanna tills tillräckligt vattennivå uppmätts. När behållaren åter är fylld så startar återströmningsskyddet automatiskt. Analysera varför vattentillförseln inte räcker. Kontrollera smutsfilter och justera utflödet med injusteringsventilen om behov föreligger. 2. Om för mycket vatten kommer in i maskinen: Vid fel på magnetventil eller nivågivare nr 2 (näst översta) kommer nivågivare 1 (översta) att aktiveras (breddavlopp). Larm aktiveras i frekvensstryningen. Larm: Det är möjligt att från övre nivågivaren (om maskinen breddar över) få ut följande: 1. Larm från frekvensstyrningen som kopplas till externt övervakningssystem V-utgång till en nödstoppsventil (tillval) som bryter vattentillförseln. Plint Både larm och nödstoppsventil. Revision Radonett AirGap 350/6 5
6 Till elinstallatören Elinstallation Garantin gäller ej om elektronikenheten skadas av vatten. Anslutningar i återströmningsskyddets styrskåp. Flöde: Airgap 350/6 frekvensstyrs/startas av trycktransmitter. Inloppsflödet styrs av magnetventilen. OBS! Elinstallation får endast utföras av behörig elektriker Plint L1, L2, L3: Inkoppling av 3-fas linje in. Radonett AirGap 350/6 är försedd med 1 st pump på 11 kw med märkström 21,4 A. Säkerhetsbrytare ska användas för matning. Kopplingsschema el för Radonett AirGap 350/6 6 Radonett AirGap 350/6 Revision
7 Revision Radonett AirGap 350/6 7

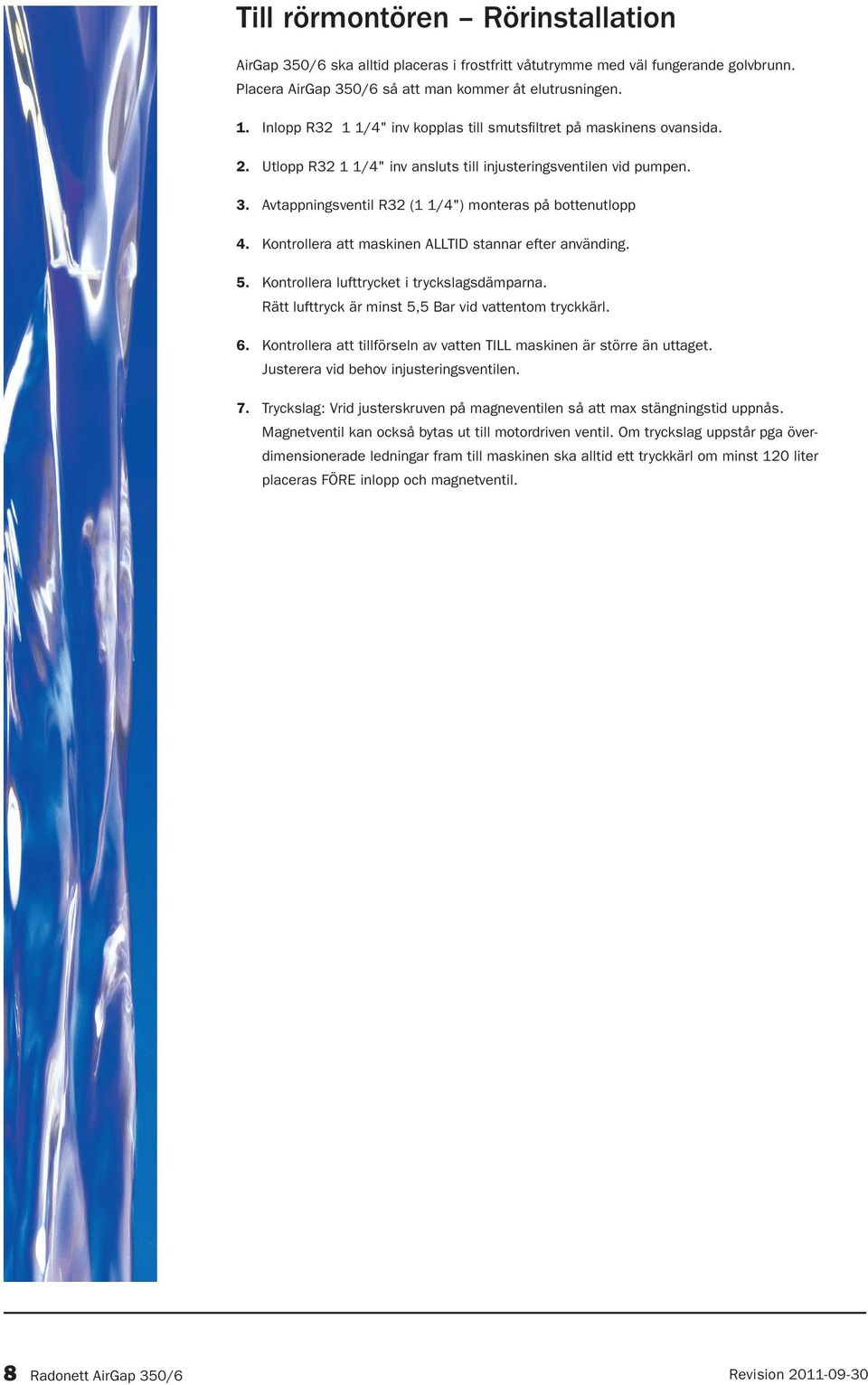

8 Till rörmontören Rörinstallation AirGap 350/6 ska alltid placeras i frostfritt våtutrymme med väl fungerande golvbrunn. Placera AirGap 350/6 så att man kommer åt elutrusningen. 1. Inlopp R32 1 1/4" inv kopplas till smutsfiltret på maskinens ovansida. 2. Utlopp R32 1 1/4" inv ansluts till injusteringsventilen vid pumpen. 3. Avtappningsventil R32 (1 1/4") monteras på bottenutlopp 4. Kontrollera att maskinen ALLTID stannar efter använding. 5. Kontrollera lufttrycket i tryckslagsdämparna. Rätt lufttryck är minst 5,5 Bar vid vattentom tryckkärl. 6. Kontrollera att tillförseln av vatten TILL maskinen är större än uttaget. Justerera vid behov injusteringsventilen. 7. Tryckslag: Vrid justerskruven på magneventilen så att max stängningstid uppnås. Magnetventil kan också bytas ut till motordriven ventil. Om tryckslag uppstår pga överdimensionerade ledningar fram till maskinen ska alltid ett tryckkärl om minst 120 liter placeras FÖRE inlopp och magnetventil. 8 Radonett AirGap 350/6 Revision

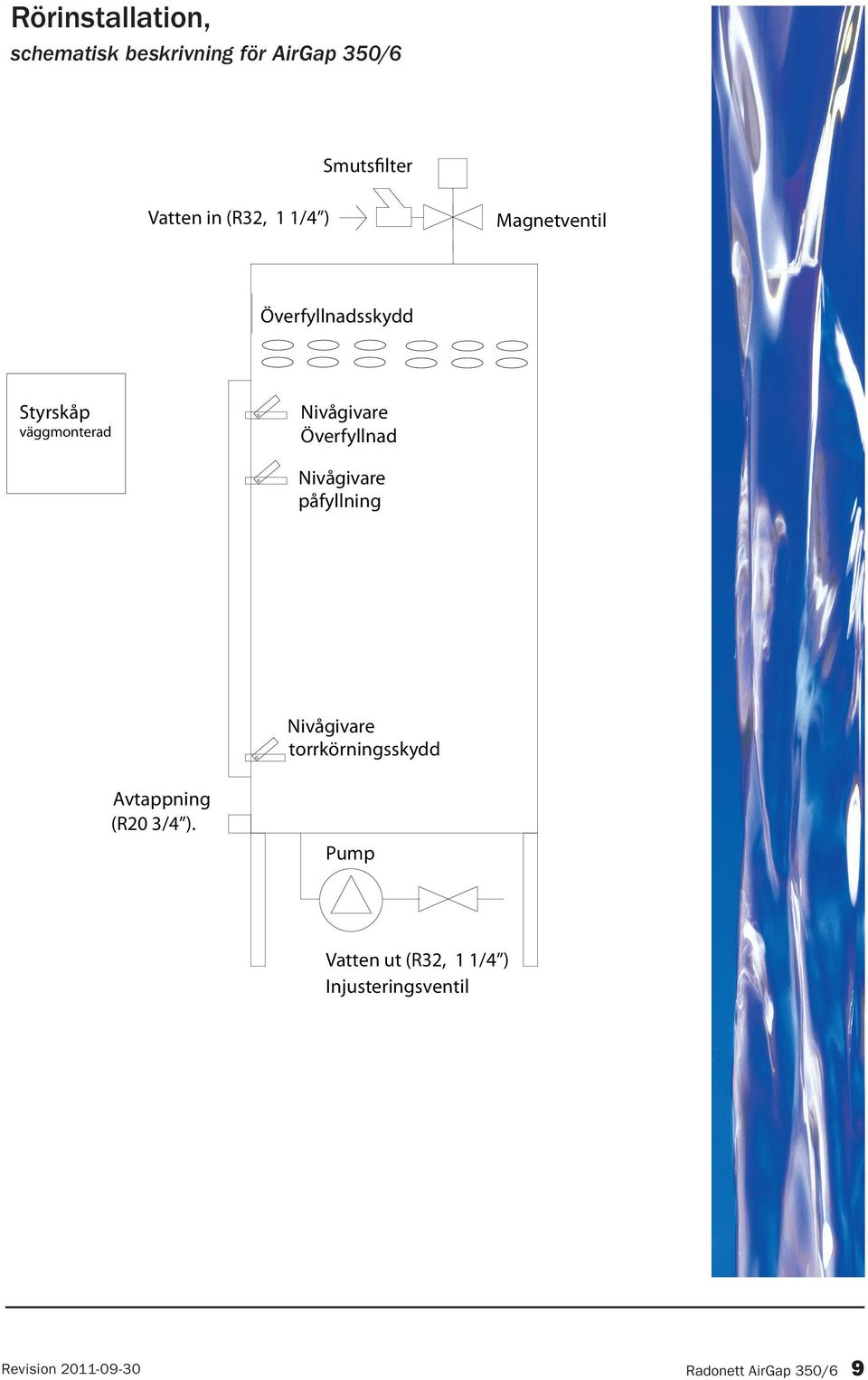

9 Rörinstallation, schematisk beskrivning för AirGap 350/6 Smutsfilter Vatten in (R32, 1 1/4 ) Magnetventil Överfyllnadsskydd Styrskåp väggmonterad Nivågivare Överfyllnad Nivågivare påfyllning Nivågivare torrkörningsskydd Avtappning (R20 3/4 ). Pump Vatten ut (R32, 1 1/4 ) Injusteringsventil Revision Radonett AirGap 350/6 9

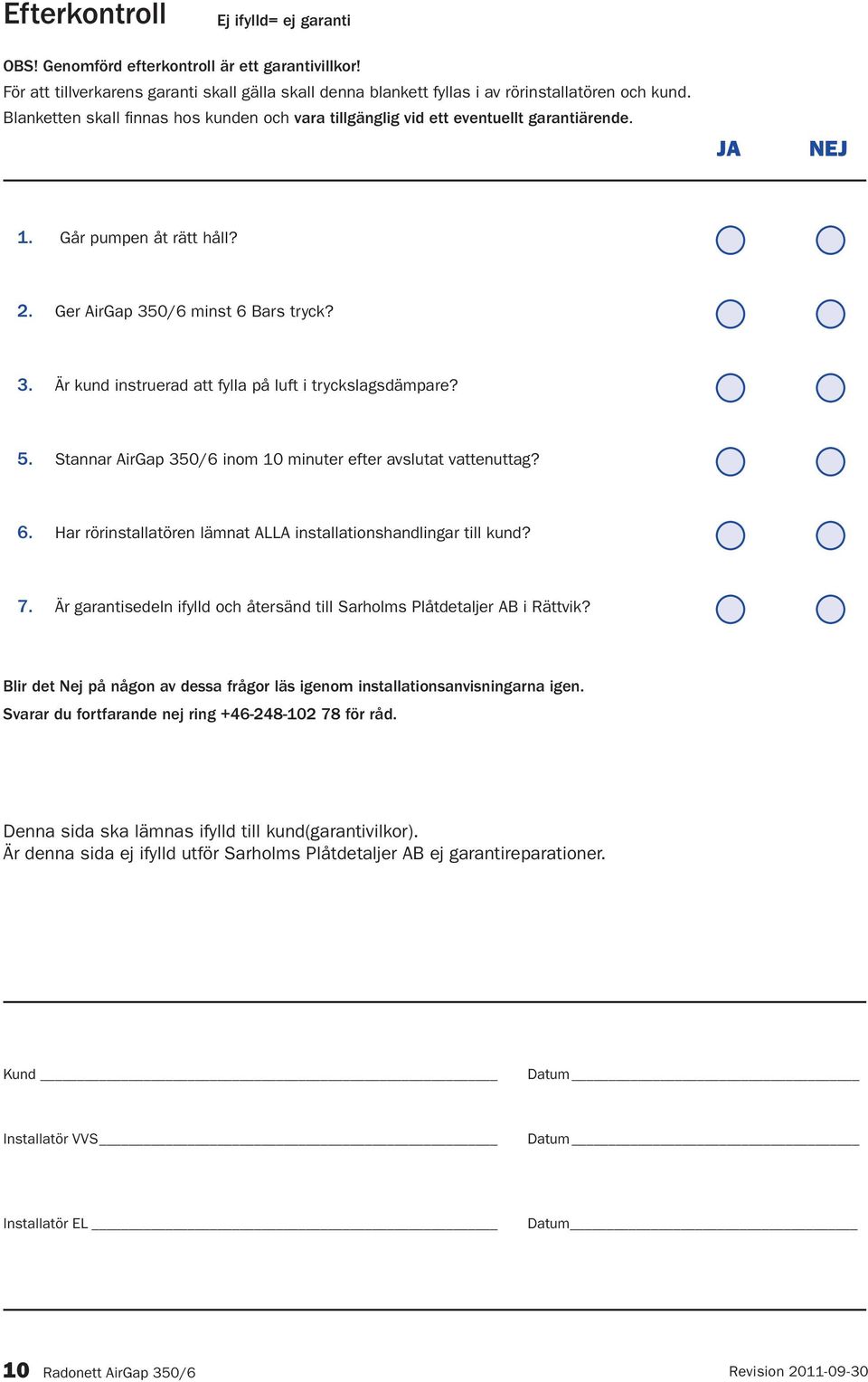

10 Efterkontroll Ej ifylld= ej garanti OBS! Genomförd efterkontroll är ett garantivillkor! För att tillverkarens garanti skall gälla skall denna blankett fyllas i av rörinstallatören och kund. Blanketten skall finnas hos kunden och vara tillgänglig vid ett eventuellt garantiärende. JA NEJ 1. Går pumpen åt rätt håll? 2. Ger AirGap 350/6 minst 6 Bars tryck? 3. Är kund instruerad att fylla på luft i tryckslagsdämpare? 5. Stannar AirGap 350/6 inom 10 minuter efter avslutat vattenuttag? 6. Har rörinstallatören lämnat ALLA installationshandlingar till kund? 7. Är garantisedeln ifylld och återsänd till Sarholms Plåtdetaljer AB i Rättvik? Blir det Nej på någon av dessa frågor läs igenom installationsanvisningarna igen. Svarar du fortfarande nej ring för råd. Denna sida ska lämnas ifylld till kund(garantivilkor). Är denna sida ej ifylld utför Sarholms Plåtdetaljer AB ej garantireparationer. Kund Datum Installatör VVS Datum Installatör EL Datum 10 Radonett AirGap 350/6 Revision

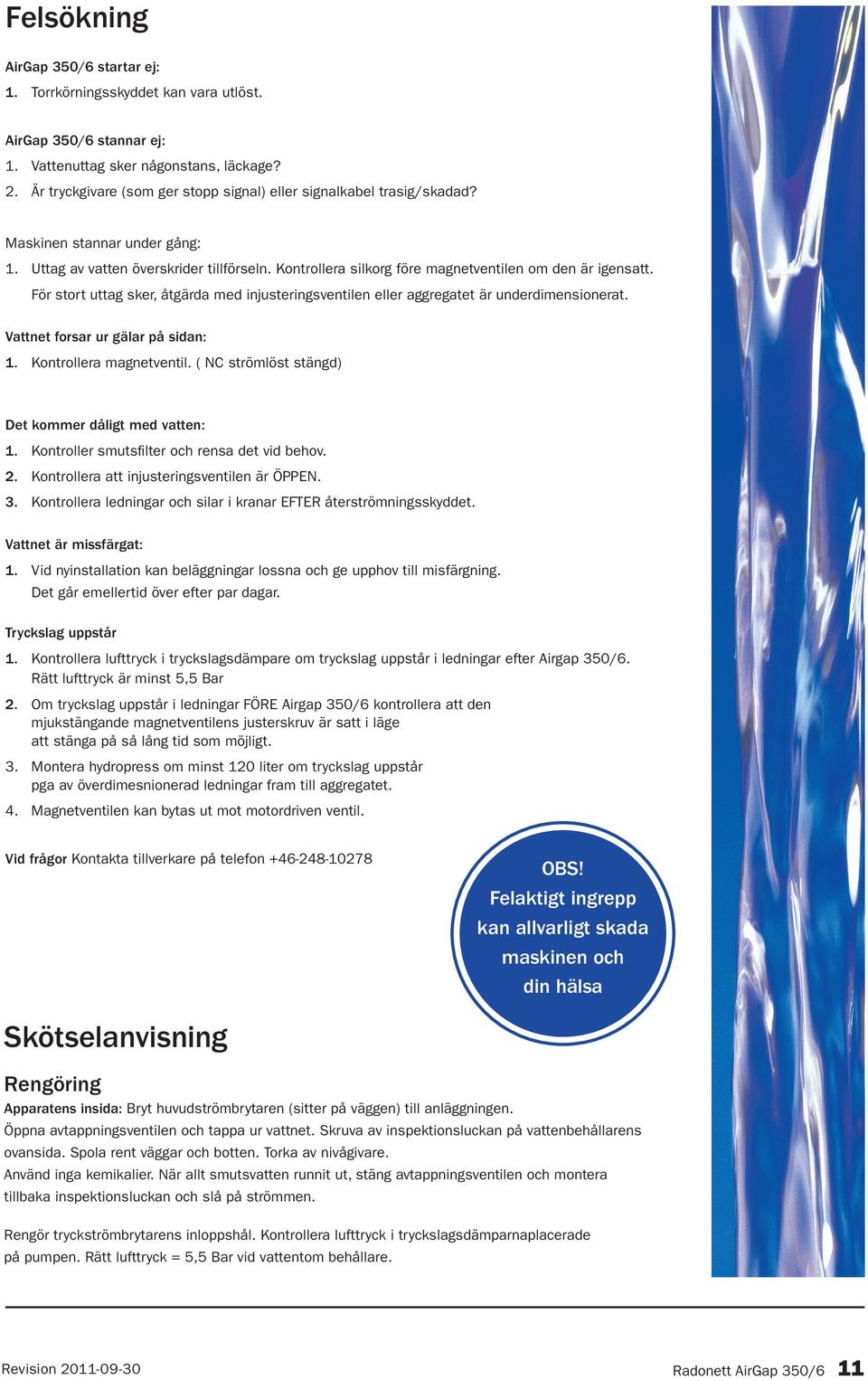

11 Felsökning AirGap 350/6 startar ej: 1. Torrkörningsskyddet kan vara utlöst. AirGap 350/6 stannar ej: 1. Vattenuttag sker någonstans, läckage? 2. Är tryckgivare (som ger stopp signal) eller signalkabel trasig/skadad? Maskinen stannar under gång: 1. Uttag av vatten överskrider tillförseln. Kontrollera silkorg före magnetventilen om den är igensatt. För stort uttag sker, åtgärda med injusteringsventilen eller aggregatet är underdimensionerat. Vattnet forsar ur gälar på sidan: 1. Kontrollera magnetventil. ( NC strömlöst stängd) Det kommer dåligt med vatten: 1. Kontroller smutsfilter och rensa det vid behov. 2. Kontrollera att injusteringsventilen är ÖPPEN. 3. Kontrollera ledningar och silar i kranar EFTER återströmningsskyddet. Vattnet är missfärgat: 1. Vid nyinstallation kan beläggningar lossna och ge upphov till misfärgning. Det går emellertid över efter par dagar. Tryckslag uppstår 1. Kontrollera lufttryck i tryckslagsdämpare om tryckslag uppstår i ledningar efter Airgap 350/6. Rätt lufttryck är minst 5,5 Bar 2. Om tryckslag uppstår i ledningar FÖRE Airgap 350/6 kontrollera att den mjukstängande magnetventilens justerskruv är satt i läge att stänga på så lång tid som möjligt. 3. Montera hydropress om minst 120 liter om tryckslag uppstår pga av överdimesnionerad ledningar fram till aggregatet. 4. Magnetventilen kan bytas ut mot motordriven ventil. Vid frågor Kontakta tillverkare på telefon OBS! Felaktigt ingrepp kan allvarligt skada maskinen och din hälsa Skötselanvisning Rengöring Apparatens insida: Bryt huvudströmbrytaren (sitter på väggen) till anläggningen. Öppna avtappningsventilen och tappa ur vattnet. Skruva av inspektionsluckan på vattenbehållarens ovansida. Spola rent väggar och botten. Torka av nivågivare. Använd inga kemikalier. När allt smutsvatten runnit ut, stäng avtappningsventilen och montera tillbaka inspektionsluckan och slå på strömmen. Rengör tryckströmbrytarens inloppshål. Kontrollera lufttryck i tryckslagsdämparnaplacerade på pumpen. Rätt lufttryck = 5,5 Bar vid vattentom behållare. Revision Radonett AirGap 350/6 11

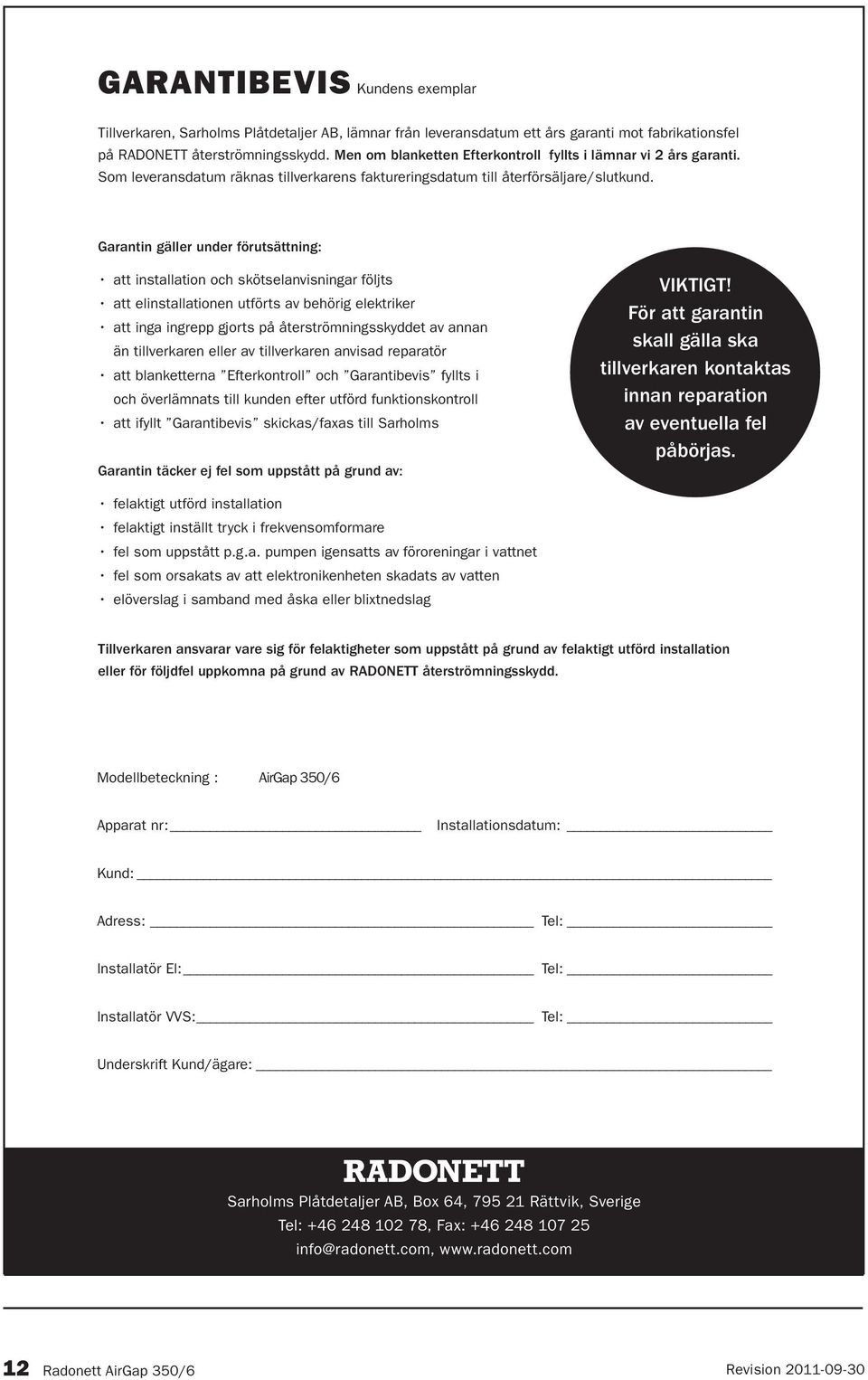

12 GARANTIBEVIS Kundens exemplar Tillverkaren, Sarholms Plåtdetaljer AB, lämnar från leveransdatum ett års garanti mot fabrikationsfel på RADONETT återströmningsskydd. Men om blanketten Efterkontroll fyllts i lämnar vi 2 års garanti. Som leveransdatum räknas tillverkarens faktureringsdatum till återförsäljare/slutkund. Garantin gäller under förutsättning: att installation och skötselanvisningar följts att elinstallationen utförts av behörig elektriker att inga ingrepp gjorts på återströmningsskyddet av annan än tillverkaren eller av tillverkaren anvisad reparatör att blanketterna Efterkontroll och Garantibevis fyllts i och överlämnats till kunden efter utförd funktionskontroll att ifyllt Garantibevis skickas/faxas till Sarholms Garantin täcker ej fel som uppstått på grund av: VIKTIGT! För att garantin skall gälla ska tillverkaren kontaktas innan reparation av eventuella fel påbörjas. felaktigt utförd installation felaktigt inställt tryck i frekvensomformare fel som uppstått p.g.a. pumpen igensatts av föroreningar i vattnet fel som orsakats av att elektronikenheten skadats av vatten elöverslag i samband med åska eller blixtnedslag Tillverkaren ansvarar vare sig för felaktigheter som uppstått på grund av felaktigt utförd installation eller för följdfel uppkomna på grund av RADONETT återströmningsskydd. Modellbeteckning : AirGap 350/6 Apparat nr: Installationsdatum: Kund: Adress: Tel: Installatör El: Tel: Installatör VVS: Tel: Underskrift Kund/ägare: Sarholms Plåtdetaljer AB, Box 64, Rättvik, Sverige Tel: , Fax: info@radonett.com, 12 Radonett AirGap 350/6 Revision
13 GARANTIBEVIS Återsänds till Radonett Tillverkaren, Sarholms Plåtdetaljer AB, lämnar från leveransdatum ett års garanti mot fabrikationsfel på RADONETT återströmningsskydd. Men om blanketten Efterkontroll (se sid 10) fyllts i lämnar vi 2 års garanti. Som leveransdatum räknas tillverkarens faktureringsdatum till återförsäljare/slutkund. Garantin gäller under förutsättning: att installation och skötselanvisningar följts att elinstallationen utförts av behörig elektriker att inga ingrepp gjorts på återströmningsskyddet av annan än tillverkaren eller av tillverkaren anvisad reparatör att blanketterna Efterkontroll och Garantibevis fyllts i och överlämnats till kunden efter utförd funktionskontroll. att ifyllt Garantibevis skickas/faxas till Sarholms VIKTIGT! För att garantin skall gälla ska tillverkaren kontaktas innan reparation av eventuella fel påbörjas. Garantin täcker ej fel som uppstått på grund av: felaktigt utförd installation felaktigt inställt tryck i frekvensomformare fel som uppstått p.g.a. pumpen igensatts av föroreningar i vattnet fel som orsakats av att elektronikenheten skadats av vatten elöverslag i samband med åska eller blixtnedslag Tillverkaren ansvarar vare sig för felaktigheter som uppstått på grund av felaktigt utförd installation eller för följdfel uppkomna på grund av RADONETT återströmningsskydd. Modellbeteckning: AirGap 350/6 Apparat nr: Installationsdatum: Kund: Adress: Tel: Installatör El: Tel: Installatör VVS: Tel: Underskrift Kund/ägare: Sarholms Plåtdetaljer AB, Box 64, Rättvik, Sverige Tel: , Fax: info@radonett.com, Revision Radonett AirGap 350/6 13
14 Sarholms Plåtdetaljer AB Box 64, Hällebergsväg 46, Rättvik, Sverige tel:
