Bruksanvisning i original Skyddsstativ för Orion Light Guards Orion Stand xxx
|
|
- Karolina Lundberg
- för 6 år sedan
- Visningar:
Transkript
1 Bruksanvisning i original Skyddsstativ för Orion Light Guards Orion Stand xxx Även om allt gjorts för att säkerställa riktigheten av informationen i denna manual och eventuellt tillhörande kampanj- eller informationsmaterial, frånsäger sig ABB Jokab Safety ansvar för fel eller försummelser och förbehåller sig rätten att göra ändringar och förbättringar utan föregående meddelande. Det åligger användaren att säkerställa att utrustningen är korrekt konstruerad, specificerad, installerad, skött och hanterad för att uppfylla alla tillämpliga lokala, nationella och internationella regler och föreskrifter Tekniska data i denna manual är korrekta enligt ABB Jokab Safetys testprocedurer som är kontrollerade av olika internationella godkända organ. Annan information (t.ex. applikationsexempel, kopplingsscheman, drift eller användning) är endast avsedd att illustrera de olika användningsområdena för våra produkter. ABB Jokab Safety utfärdar ingen garanti för att produkten uppfyller specifika säkerhetskrav om den används i de fall som anges ovan och tar inget ansvar för faktisk användning av produkten utifrån de givna exemplen. ABB Jokab Safety Varlabergsvägen 11, SE Kungsbacka, Sverige
2 Översikt Allmän beskrivning Skyddsstativen Orion Stand xxx består av en pelare i strängpressad aluminium med bas av stål. Basen består av två plattor. Plattornas lutning kan justeras med hjälp av tre pinnbultar, och plattornas vinkel kan justeras via 3 skåror för grovjustering och 3 skåror för finjustering. Orion Protective Stand finns tillgängligt i olika längder och är kompatibelt med alla Orion Light Guards. Egenskaper Skyddar AOPD:en som är monterad inuti från oavsiktliga kollisioner och stötar. En sektion i målad strängpressad aluminium i olika längder, lämplig för Orion Light Guards i alla olika höjder. Stadig bas bestående av 2 stålplattor med markerade vinklar, pinnbultar för den vertikala axeln och skåror för vinkeljustering. Vattenpass som underlättar justering av den vertikala axeln. Bild 1 Orion Stand, med Orion Stand Plate till höger 2TLC172314M3401 Rev A 2
3 Mekanisk montering Orion Stand kan användas med olika Orion-produkter. Därför finns 5 olika kit med fästen tillgängliga: JSM Orion06: 4 fästen för installation av - Orion1 ljusridåer med skyddshöjd från 150 till mm, - Orion2 ljusbommar med skyddshöjd 500, 800 och 900 mm. JSM Orion07: 6 fästen för installation av - Orion1 ljusridåer med skyddshöjd från till mm, - Orion2 ljusbommar med skyddshöjd mm. JSM Orion08: 4 fästen för installation av - Orion3 med skyddshöjd 500, 800 och 900 mm. JSM Orion09: 6 fästen för installation av - Orion3 med skyddshöjd mm. JSM Orion11: för installation av Orion1 Mirror. Orion Stand Plate, tillgänglig som tillbehör, är en platta med avlastningsfjädrar som kan monteras på en annan platta. Den kan användas för att kompensera för kollisioner, vibrationer och ojämna golvytor. Orion Stand Plate: för installation av dubbel platta med kompensationsfjädrar. Montering Montera samman delarna enligt Bild 2 med hjälp av lämpliga fästen i lämpligt antal för den aktuella AOPD-modellens längd (se ovan). M5- mutter Bild 2 Montering av fäste 2TLC172314M3401 Rev A 3
4 Sätt sedan i och fäst dem i spåren på AOPD:en. Dra inte åt M5-muttern under fästet helt (i följande exempel används profilen från Orion1 Base). Dra åt delvis, lämna lite utrymme att dra åt hårdare Bild 3 När du monterat delen, ta bort pelarens skydd genom att skruva loss de två M8x20 ISO 7380-skruvarna (Bild 3) och för in delen i spåren på insidan. Bild 4 När hela produkten är på plats och dess position på pelaren har justerats ska du montera tillbaka skyddet (Bild 4). 2TLC172314M3401 Rev A 4

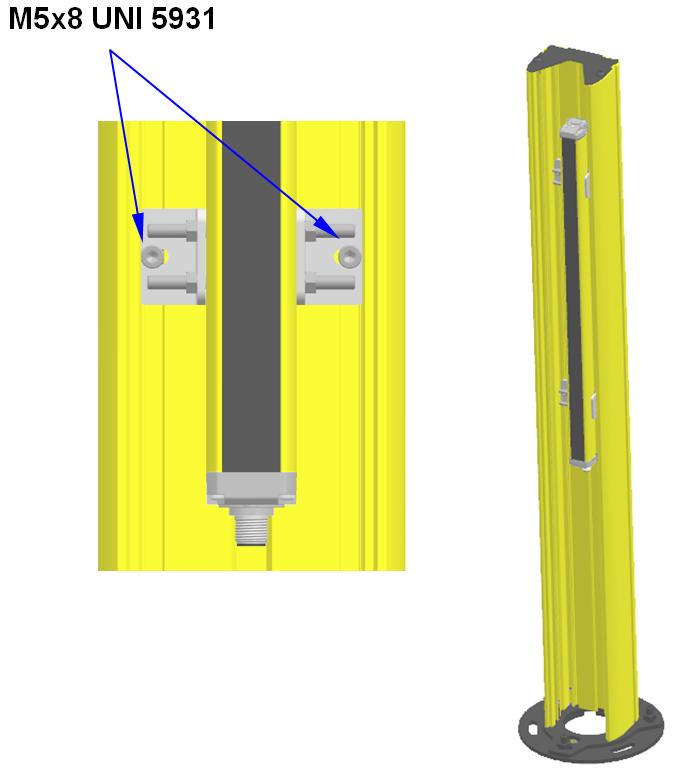

5 För att justera produktens position på pelaren lossar du M5x8 UNI 5931-skruvarna något. Du når skruvarna från utsidan med hjälp av en speciell insexnyckel. Om pelaren står vertikalt, kontrollera att produkten inte av misstag glider nedåt. Bild 5 Orion1 Base i ett Orion Stand Bild 6 Orion3 i ett Orion Stand 2TLC172314M3401 Rev A 5
6 Montering av Orion1 Mirror En Orion1 Mirror monteras i ett Orion Stand med hjälp av monteringskitet JSM Orion11. Kontrollera att M8 T-muttern är inriktad efter motsvarande mittspår på skyddsstativet och att spegelns sidor är i linje med motsvarande längsgående spår i skyddsstativet (Bild 6). Justera skyddsstativets höjd och dra sedan åt M8x50 UNI 5931-skruvarna. Dra åt M8 UNI 5588-muttern under spegelramens ögla för att undvika att den lossnar av misstag. Sidospår T-mutter i mittspår Montering av Orion Stand Plate Bild 7 Fäst plattan i golvet med skruvarna och för in de 3 lastbärande fjädrarna på distanserna på plattan. Placera pelaren på fjädrarna så att de är i linje med spåren i bottenplattan. Montera M10 UNI 5931-skruvarna och brickorna som medföljer Orion Stand Plate i motsvarande hål och dra åt dem samtidigt som du gradvis pressar ned de 3 lastbärande fjädrarna. Under det här momentet kan även den vertikala axeln justeras. Använd vattenpasset som referens och välj en ungefärlig vinkel med hjälp av skårorna och markeringarna på bottenplattan. Den optimala arbetshöjden för de lastbärande fjädrarna (vilket motsvarar avståndet mellan den fasta plattan och bottenplattan) är cirka 42 mm. När plattan vilar på en jämn yta och maxvinkeln har hittats går det att finjustera vinkeln med hjälp av pinnbultarna och låsmuttrarna på den gjutna plattan (Bild 8). Bild 8 Montering av Orion Stand Plate 2TLC172314M3401 Rev A 6
7 Justering Justering av den vertikala axen och plattornas vinkel Fäst plattan i golvet i önskad ungefärlig vinkel. Utgå från positionerna som visas av de markerade spåren (huvudsakliga vinklar: för varje kvadrant); för att göra detta använder du de 3 spåren på bottenplattan och M10-skruvarna. Dra inte åt M10-skruvarna helt. Lossa låsmuttrarna på pinnbultarna och använd sedan pinnbultarna för att justera lutningen. Använd vattenpasset som referens under detta moment. När du nått önskad vinkel, dra åt skruvarna som fäster plattan i golvet. Justera positionen ytterligare vid behov genom att rotera den gjutna plattan till önskad position, och dra sedan åt låsmuttrarna på pinnbultarna (Bild 9). Vattenpass Hål för golvskruvar Bild 9 - Justering av vertikal axel och plattornas vinkel 2TLC172314M3401 Rev A 7
8 Installation Varning! Min. installationsavstånd måste följas. För mer information om beräkning av min. installationsavstånd, se avsnittet Användande av speglar i AOPD:ens bruksanvisning eller SS-EN ISO 13855:2010. Orion Stand med mottagare Orion Stand med sändare Orion Stand med Orion1 Mirror Orion Stand med Orion1 Mirror Bild 10 - Ett system för områdesskydd bestående av en AOPD, en sändare och en mottagare, och två speglar 1. Definiera området som ska skyddas och de exakta positionerna där speglarna och sändaren och mottagaren ska installeras. 2. Placera golvstativen i de önskade positionerna. Fäst dem (eller Orion Stand Plates) i golvet och se till att delarnas axlar är vinkelräta mot golvet. Använd det medföljande vattenpasset för att finjustera lutningen vid behov. 3. Rikta in speglarna till ca 45 med hänsyn till den optiska banan. Skyddsstativen garanterar ett justeringsintervall runt den vertikala axeln på omkring ±5 när speglarna fästs i golvet. 4. För in Orion laserpekare i sändarens övre del och rikta sändaren så att laserstrålen träffar den första spegelns yta i en central punkt på den vertikala axeln, i samma höjd som laserpekaren är monterad. 5. Upprepa samma procedur när du för in laserpekaren i sändarens nedre del. Vid behov, upprepa dessa moment tills du når önskat resultat. 6. Rikta den första spegeln så att laserstrålen träffar den andra spegeln enligt beskrivningen ovan. 7. För att justera vinkeln - om Orion Stand Plate inte används, se avsnittet Justering av plattornas vertikala axel och vinkel. - om Orion Stand Plate används, se avsnittet Montering av Orion Stand Plate. OBS! Det kan vara nödvändigt att justera inriktningen för AOPD:ens två enheter något. För att göra detta ska du följa anvisningarna i avsnittet Inriktning i AOPD:ens bruksanvisning. Vi rekommenderar INTE att speglarnas positioner justeras ytterligare eftersom laserstrålen garanterar att de riktats in helt perfekt. 2TLC172314M3401 Rev A 8
9 Modellöversikt Orion Stand Typ Artikelnummer Beskrivning Orion Stand 060 2TLA022312R0000 Orion skyddsstativ H = 600 mm Orion Stand 100 2TLA022312R0100 Orion skyddsstativ H = mm Orion Stand 120 2TLA022312R0200 Orion skyddsstativ H = mm Orion Stand 165 2TLA022312R0300 Orion skyddsstativ H = mm Orion Stand 190 2TLA022312R0400 Orion skyddsstativ H = mm Tillbehör Typ Artikelnummer Beskrivning JSM Orion06 2TLA022310R0400 Orion1/2 - Monteringskit i skyddsstativ (4 fästen) JSM Orion07 2TLA022310R0500 Orion1/2 - Monteringskit i skyddsstativ (6 fästen) JSM Orion08 2TLA022310R0600 Orion3 - Monteringskit i skyddsstativ (4 fästen) JSM Orion09 2TLA022310R0700 Orion3 - Monteringskit i skyddsstativ (6 fästen) JSM Orion11 2TLA022310R0900 Orion1 Mirror - Monteringskit i skyddsstativ Orion Stand Plate 2TLA022312R5000 Orion Plate-kit för skyddsstativ 2TLC172314M3401 Rev A 9
10 Mått OBS! Alla mått i millimeter. Modell Artikelnummer L (mm) Orion Stand 060 2TLA022312R Orion Stand 090 2TLA022312R Orion Stand 120 2TLA022312R Orion Stand 165 2TLA022312R Orion Stand 190 2TLA022312R TLC172314M3401 Rev A 10
