1 Bruksanvisning i original Tina 2A/B Anpassningsenhet ABB Jokab Safety Varlabergsvägen 11, Kungsbacka

2 Läs och sätt dig in i innehållet i användarmanualen. Läs och sätt dig in i innehållet i denna manual innan du börjar använda produkterna. Vänligen kontakta representant för ABB JOKAB SAFETY om du har frågor eller kommentarer. GARANTI ABB JOKAB SAFETY garanterar att produkterna är fria från defekter i material eller utförande under ett (1) år (eller annan period om så anges) räknat från försäljningsdatum från ABB JOKAB SAFETY. JOKAB SAFETY AVSÄGER SIG GARANTIER AV ALLA SLAG, UTTRYCKTA ELLER UNDERFÖRSTÅDDA, OM ICKE-INTRÅNG, SÄLJBARHET ELLER LÄMPLIGHET FÖR VISST ÄNDAMÅL DÅ DET ÄR KÖPAREN, ELLER ANVÄNDAREN, ALLENA SOM AVGÖR OM PRODUKTERNA UPPFYLLER KRAVEN ELLER LÄMPAR SIG FÖR SPECIFIKT ÄNDAMÅL. ABB JOKAB SAFETY UTFÄSTER INGA ANDRA GARANTIER, VARKEN UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA. ANSVARSBEGRÄNSNING JOKAB SAFETY FRÅNSÄGER SIG ANSVAR FÖR SÄRSKILDA, INDIREKTA, ELLER FÖLJDSKADOR, FÖRLORADE INTÄKTER ELLER AFFÄRER AV NÅGOT SLAG MED AVSEENDE PÅ DESSA PRODUKTER, OAVSETT OM KRAVET GRUNDAR SIG PÅ AVTAL, GARANTI, OAKTSAMHET ELLER RENT ANSVAR. ABB JOKAB SAFETYs ansvar kan under inga omständigheter överstiga priset för den enskilda produkt för vilken ansvar åberopas. ABB JOKAB SAFETY ANSVARAR UNDER INGA OMSTÄNDIGHETER FÖR GARANTI, REPARATION ELLER ANDRA KRAV MED AVSEENDE PÅ PRODUKTERNA OM ABB JOKAB SAFETYs ANALYSER BEKRÄFTAR ATT PRODUKTERNA EJ BLIVIT KORREKT HANTERADE, FÖRVARADE, INSTALLERADE OCH UNDERHÅLLNA OCH INTE HELLER UTSATTS FÖR ÅVERKAN, FELAKTIG ANVÄNDNING ELLER OLÄMPLIGA MODIFIERINGAR ELLER REPARATIONER. PRODUKTERNAS LÄMPLIGHET ABB JOKAB SAFETY ansvarar inte för överensstämmelse med standarder, regelverk eller föreskrifter som gäller för produktkombinationer i kundens tillämpning eller produktanvändning. ABB JOKAB SAFETY tillhandahåller på kundens begäran certifieringsdokument från tredje part med uppgifter om klassificering och användningsbegränsningar för produkterna. Denna information är i sig inte tillräcklig för en fullständig bedömning av produkternas lämplighet i kombination med slutprodukten, maskinen, systemet eller annan tillämpning eller användning. Nedan följer några exempel på användningsområden som måste beaktas särskilt. Detta är inte någon fullständig lista över samtliga möjliga användningsområden för produkterna, inte heller påstås att nämnda användningsområden lämpar sig för produkterna i fråga: Utomhusbruk, användningsområden som inbegriper risk för kemisk kontamination eller elektriska störningar eller betingelser eller användningsområden som inte beskrivs i denna manual. Kontrollsystem för kärnkraft, förbränningssystem, järnvägssystem, luftfartssystem, medicinsk utrustning, spelautomater, fordon och installationer som omfattas av separata branschföreskrifter eller nationella bestämmelser. System, maskiner och utrustning som kan utgöra fara för liv eller egendom. Ta reda på och notera alla förbjudna användningsområden för produkterna. ANVÄND ALDRIG PRODUKTERNA I EN TILLÄMPNING SOM UTGÖR ALLVARLIG FARA FÖR LIV ELLER EGENDOM UTAN ATT SÄKERSTÄLLA ATT SYSTEMET SOM HELHET ÄR KONSTRUERAT ATT HANTERA RISKERNA, SAMT ATT PRODUKTEN FRÅN ABB JOKAB SAFETY HAR RÄTT KLASSIFICERING OCH ÄR VEDERBÖRLIGEN INSTALLERAD FÖR AVSEDD ANVÄNDNING SOM DEL I UTRUSTNING ELLER SYSTEM. UPPGIFTER OM PRESTANDA Även om allt gjorts för att säkerställa riktigheten av informationen i denna manual, frånsäger sig ABB JOKAB SAFETY ansvar för fel eller försummelser och förbehåller sig rätten att göra ändringar och förbättringar utan föregående meddelande. De uppgifter om produktprestanda som tillhandhålls i denna manual är endast avsedda som vägledning för användaren vid bedömning av produkts lämplighet och utgör ingen garanti. Det kan handla om resultat av tester som ABB JOKAB SAFETY utfört och användaren måste beakta kraven för tänkt tillämpning. Den faktiska prestandan lyder under ABB JOKAB SAFETYs Garanti och Ansvarsbegränsning. 2TLC172121M3401, rev. D 2

3 Innehållsförteckning 1 Inledning... 4 Syfte... 4 Målgrupp... 4 Förkunskaper... 4 Särskilda anmärkningar Översikt... 5 Allmän beskrivning... 5 Säkerhetsföreskrifter Inkopplingar... 6 Inkopplingsexempel Installation och underhåll... 8 Installationsföreskrifter... 8 Underhåll... 8 Testning av säkerhetsfunktionerna... 8 Felsökning Drift... 9 LED-indikering... 9 Attribut för info-signalen Tekniska data Dimensioner EG-försäkran om överensstämmelse TLC172121M3401, rev. D 3

4 1 Inledning Syfte Syftet med dessa instruktioner är att beskriva anpassningsenheterna Tina 2A/B samt att tillhandahålla nödvändig installations- och driftinformation. Målgrupp Det här dokumentet riktar sig till auktoriserade installatörer. Förkunskaper Det förutsätts att du som läser det här dokumentet har: Grundläggande kunskap om ABB Jokab Safetys produkter. Kunskap om maskinsäkerhet. Särskilda anmärkningar Uppmärksamma följande särskilda anmärkningar i dokumentet: Varning! Aktas! Obs! Risk för allvarlig personskada! En instruktion, föreskrift eller förfarande som, om den inte utförs korrekt, kan leda till skada för operatör eller annan personal. Risk för skada på utrustningen! En instruktion, föreskrift eller förfarande som, om den inte utförs korrekt, kan leda till skada på utrustningen. Anmärkningar som används för att ge viktig eller förklarande information. 2TLC172121M3401, rev. D 4

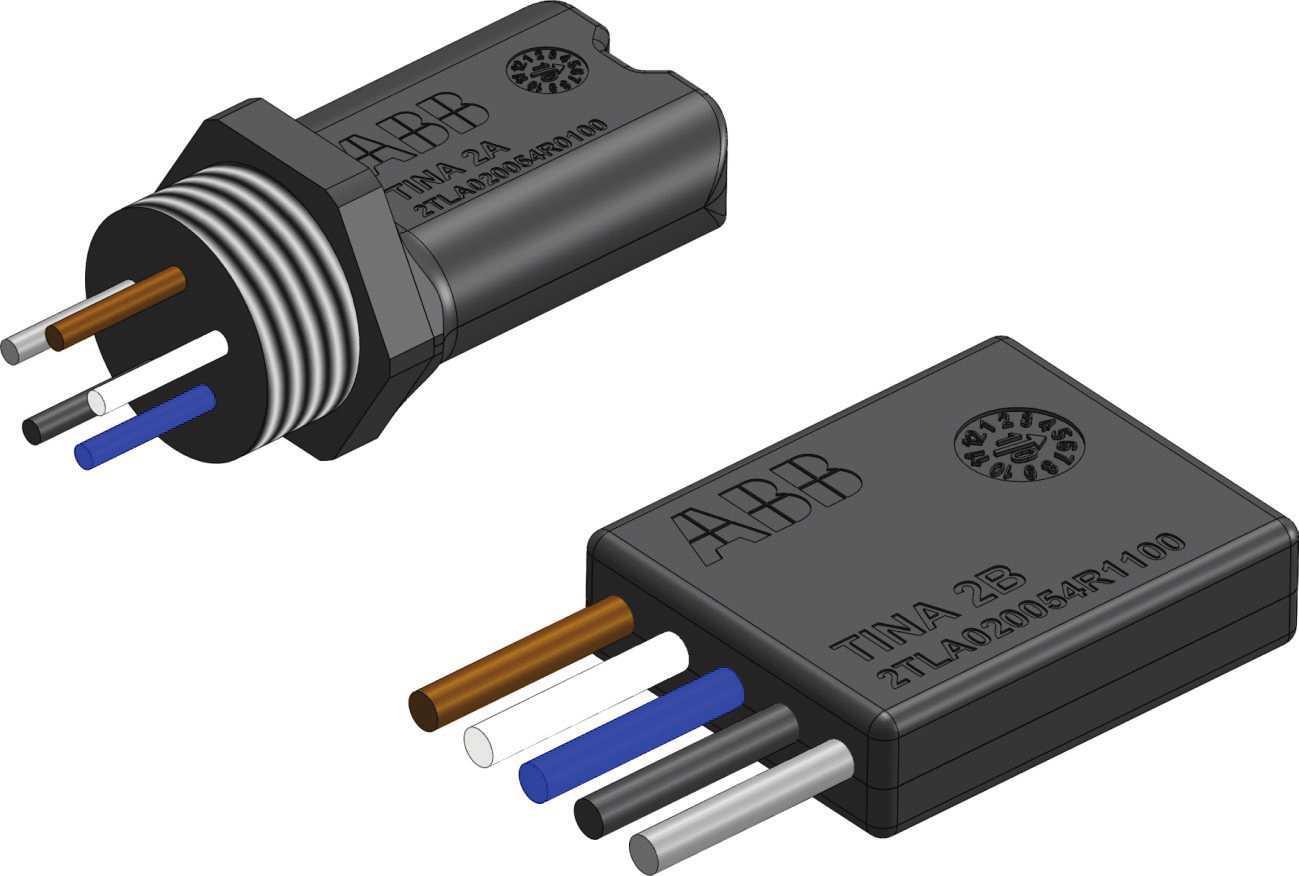

5 2 Översikt Allmän beskrivning ABB Jokab Safety anpassningsenheter används för att anpassa konventionella givare där säkerheten är baserad på t.ex. en- eller tvåkanaliga statiska signaler, OSSD-signaler eller upptäckten av kortslutningar, till den dynamiska säkerhetsslingan vilken övervakas av en Vital säkerhetsmodul eller en Pluto säkerhets-plc. Tina 2A och Tina 2B används för att anpassa säkerhetsgivare med mekaniska kontakter till den dynamiska säkerhetsslingan. Exempel på sådana säkerhetsgivare är nödstopp och brytare eller ljusridåer och ljusbommar med interna reläutgångar. Tina 2A är avsedd för säkerhetsgivare förberedda med en gängad M20-anslutning. Detta möjliggör enkel installation av anpassningsenheten inom samma fysiska inkapsling som säkerhetsgivaren medan lysdioden för statusindikering fortfarande är synlig utanför inkapslingen. Tina 2B är en mycket liten enhet vilket möjliggör installation inom samma inkapsling även för små säkerhetsgivare, eller säkerhetsgivare utan gängad M20- anslutning. Anpassningsenheterna Tina 2A/B är avsedda för användning i säkerhetsslingor i enlighet med EN Varning! För högsta möjliga säkerhetsnivå och minskad risk för elektrisk störning måste enheten installeras i samma fysiska inkapsling som säkerhetsenheten. Anslutningskabeln bör vara så kort som möjligt (max 150 mm). Säkerhetsföreskrifter Varning! Läs noga igenom hela bruksanvisningen innan du använder enheten. Enheterna bör alltid installeras av en utbildad elektriker som följer säkerhetsföreskrifterna, angivna standarder och maskindirektivet. Underlåtenhet att följa instruktionerna, eventuell användning som inte sker i enlighet med vad som anges i dessa anvisningar samt felaktig installation eller hantering av enheten kan påverka säkerheten för personer och anläggning. För installation och föreskriven användning av produkten måste anmärkningarna som anges följas noggrant, och de tekniska standarder som är relevanta för applikationen måste beaktas. Vid underlåtenhet att följa instruktionerna eller standarderna, och särskilt vid manipulation och/eller modifiering av produkten, utesluts allt ansvar. 2TLC172121M3401, rev. D 5

6 3 Inkopplingar 5-poliga anslutningskablar: 1 ) Brun: +24 VDC 2 ) Vit: Dynamisk signal in 3 ) Blå: 0 VDC 4 ) Svart: Dynamisk signal ut 5 ) Grå: Information Obs! Anslutningskabelns tvärsnitt är 0,34 mm 2 och kabellängden är 150 mm. Aktas! Förläng inte anslutningskablarna eftersom längre kablar ökar risken för elektrisk störning. Varning! Info-utgången får aldrig användas för säkerhetsändamål. Anslutningskablarna övervakas inte och måste därför installeras i samma fysiska inkapsling som säkerhetsenheten för att högsta möjliga säkerhetsnivå ska upprätthållas (information om feluteslutning finns i EN ISO :2003, bilaga D). Säkerhetsadaptern får inte användas för andra ändamål än de som den är avsedd för. All belastning eller manipulation av enheten kan leda till allvarliga, livshotande skador. 2TLC172121M3401, rev. D 6

7 Inkopplingsexempel Aktas! Alla kabelfärger enligt ABB Jokab Safetys standardkablar. 2TLC172121M3401, rev. D 7

8 4 Installation och underhåll Installationsföreskrifter Enheten måste först anslutas till M20-kontakten (Tina 2A) innan anslutningskablarna ansluts till givaren. Varning! Alla säkerhetsfunktioner måste testas innan systemet startas. Underhåll Varning! Säkerhetsfunktionerna och mekaniken ska testas regelbundet, minst varje år, för att kontrollera att alla säkerhetsfunktioner fungerar korrekt (EN 62061:2005). Kontakta närmaste ABB Jokab Safety serviceställe eller återförsäljare i händelse av funktionsstopp eller produktskada. Försök inte att reparera produkten eftersom det kan leda till permanent skada, vilket försämrar säkerheten på enheten, vilket i sin tur kan leda till allvarliga personskador. Testning av säkerhetsfunktionerna Kontrollera att säkerhetsenheten fungerar korrekt genom att följa dessa steg: Bryt den dynamiska säkerhetsslingan innan denna enhet. Lysdioden ska blinka mellan grönt och rött. Bryt säkerheten. Lysdioden ska blinka mellan grönt och rött. Lysdioden lyser grönt när säkerhetsslingan är sluten (skydd OK) och om säkerhetsslingan innan denna enhet inte brutits. Felsökning LED-indikering Möjliga felorsaker Kontroller och åtgärder att vidta Lyser rött LED lyser inte Lyser grönt (men ingen dynamisk utsignal upptäcks) Svagt ljus eller rött och grönt ljus samtidigt 24 VDC-matning till stift 2 (ingen dynamisk signal) Ingen strömförsörjning Defekt dynamisk insignal till enheten (asymmetriska pulser) Enheten är defekt Kontrollera om det finns 24 VDC-matning på ingång (stift 2). Om så är fallet kontrollerar du kabeln eller enheten innan denna och åtgärdar problemet. Kontrollera 24 VDC/0 VDCströmförsörjningen Kontrollera den dynamiska insignalen till enheten innan denna Enheten måste bytas ut. Kontakta ABB Jokab Safety Varning! Byt ut den defekta enheten mot en ny och koppla aldrig förbi säkerhetsslingan med hjälp av Tina 1A eller en annan lösning. 2TLC172121M3401, rev. D 8

9 5 Drift LED-indikering LED Indikering Beskrivning Insignal på stift 2 Grön Säkerhetsslingan är sluten (skydd OK) Dynamisk signal in LED på Tina Grön-röd (blinkar) Säkerhetsslingan är öppen (skydd OK) Ingen dynamisk signal in eller 0 VDC in Röd VDC in Attribut för info-signalen Enhetens info-signal (stift 5) är antingen hög (+24 VDC) eller låg (0 VDC) beroende på fyra olika insignaler (stift 2): Dynamisk signal Dynamisk insignal finns, d.v.s. säkerhetsslingan fungerar fram till den här enheten. Ingen dynamisk signal Ingen dynamisk insignal finns, d.v.s. säkerhetsslingan är bruten innan den här enheten. +24 VDC En konstant +24 VDC-signal är pålagd = hög (H). 0 VDC Stiftet är kopplat till 0 VDC = låg (L). Info-signalen beror på insignalen enligt tabellen nedan. Observera att info-signalen alltid är låg (L) om säkerheten bryts. Insignal på stift 2 Dynamisk signal Ingen dynamisk signal +24 VDC 0 VDC Info-signal (stift 5) Hög Låg Låg Låg Fördröjningen när info-signalen växlar från hög till låg (H L) och från låg till hög (L H) anges i tabellen nedan. Växling av info-signal H L L H Fördröjning ~ 95 ms ~ 80 ms Varning! Info-signalen är ingen felsäker signal och får aldrig användas för säkerhetsändamål. 2TLC172121M3401, rev. D 9

10 6 Tekniska data Tillverkare Adress Artikelnr./beställningsinformation ABB JOKAB SAFETY Varlabergsvägen Kungsbacka Tina 2A: 2TLA020054R0100 Tina 2B: 2TLA020054R1100 Matningsspänning Driftspänning 24 VDC +15 %, 25 % Strömförbrukning 17 ma (27 ma med maximal info-signal ut) Info-signal ut: Maximalt 10 ma Tidsfördröjning t (in/ut) t < 60 µs Spänningsförsörjning vid normal drift (skydd PÅ) och 24 VDC-spänning Dynamisk insignal: mellan 9 och 13 volt (RMS) Dynamisk utsignal: mellan 9 och 13 volt (RMS) Info-signal ut: ~ 23 VDC Allmänt Kapslingsklass Omgivningstemperatur Luftfuktighet Material Anslutning Storlek Vikt Färg IP67 Förvaring: C Drift: C 35 till 85 % (utan isbildning eller kondensation) PVC 5 st. 0,34 mm 2 -kablar, 0,15 m Tina 2A: 46 x 27 x 24 mm Tina 2B: 26 x 21 x 7 mm (L B H) Tina 2A: ~30 g Tina 2B: ~20 g Svart Säkerhet/harmoniserade standarder Överensstämmelser Europeiska Maskindirektivet 2006/42/EG IEC/EN SIL3, PFHd: 4.50*10-9 EN ISO :2003, EN ISO :2003, EN :2007, EN 954-1:1996, EN ISO :2008, EN 62061:2005 EN SIL3 EN ISO Performance level: Pl e, kategori 4 EN Kategori 4 Certifieringar TÜV Nord, ccsaus En produkt från Jokab Safety med artikelnummer som börjar med 2TLJ är helt kompatibel med de ABB produkter som har ett artikelnummer som börjar med 2TLA. 2TLC172121M3401, rev. D 10

11 Dimensioner Tina 2A Tina 2B OBS: Alla mått anges i millimeter. 2TLC172121M3401, rev. D 11
