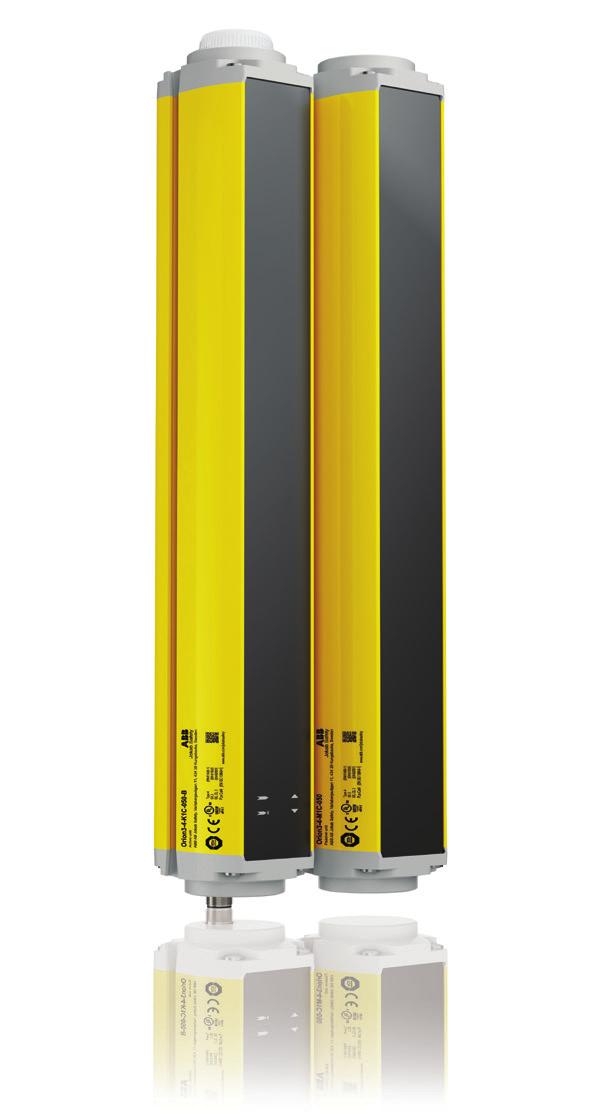

1 Ljusbom Orion3 ase Godkännande: nvändning: För detektering av människa Inkoppling endast från aktiv sida (sändare/mottagare) Tuff miljö Korta avstånd Funktioner: Finns med 2, 3 eller 4 strålar ktiv sändare/mottagare och spegelenhet 6,5-8 m räckvidd Robust profil utomatisk eller lokal reset Typ 4 Orion3 ase ljusbom används när man behöver detektera människa, vanligtvis för att hindra tillträde till riskområdet. Den ena enheten är aktiv och innehåller både sändare och mottagare. Den andra är en spegelenhet och reflekterar bara signalen och behöver därför inte spänningssättas. Enkel att använda Förenklad funktion för enkel inställning. Det går att koppla en lokal resetknapp direkt till ljusbommen utan extra kontrollmodul (läs mer och se kopplingsexempel i manualen). Snabbare installation Installationen underlättas med inriktningshjälp och medföljande vinkelfästen. Roterbara fästplattor kan beställas som tillbehör och förenklar installationen. M-kontakt i botten på sändare/mottagare-enhet. Minimerade driftstopp Indikering för inriktningsnivå gör att försämrad inriktning kan upptäckas innan det leder till oönskat driftstopp. Utförlig felindikering minskar felsökningstiden. Smart lösning med kabel endast på en sida.

2 Tekniska data Functional Safety Data EN ISO :2008 PL e, Kat 4 EN :2010 SIL3; PFH d = 9,28 x10-9 ; HFT = 1; Mission time = 20 år EN 62061:2005/1:2013 SIL CL 3 Driftspänning +24 VDC ± 20 % Effektförbrukning, aktiv enhet: 6,5 W max (utan last) Utgångar 2 PNP Kortslutningsskydd 1,4 vid 55 C Utgångsström Max. 0,5 /utgång Utgångsspänning PÅ Spänningsförsörjningsvärde mindre än 1 V (min.) Utgångsspänning V Max. 0,2 V Kapacitiv last 2,2 μf vid +24 VDC nslutningar M - 8-polig Kabellängd (för spänningsförsörjning) Max 70 m Ljuskälla Infraröd lysdiod (950 nm) Upplösning 319,75-519,75 mm rbetsräckvidd 0,5...6* m ( Orion3-4-K1C-050- upp till 8 m) vskärmning av omgivningsljus Enligt IEC :2013 Drifttemperatur C Förvaringstemperatur C Luftfuktighet % (icke-kondenserande) Kapslingsklass IP65 (EN 60529:2000) Vikt, enstaka enhet utan förpackning Orion3-4-K1C-050-1,3 Kg Orion3-4-K2C-080-1,8 Kg Orion3-4-K2C-090-2,1 Kg Orion3-4-K2C-0-2,6 Kg Orion3-4-M1C-050 (spegelenhet) 1,2 Kg Orion3-4-M2C-080 (spegelenhet) 1,7 Kg Orion3-4-M2C-090 (spegelenhet) 1,9 Kg Orion3-4-M2C-0 (spegelenhet) 2,5 Kg Hus Lackerad aluminium (gul RL 1003) Frontglas PMM Kåpornas material PT Valox 508 Elektriska anslutningar aktiv enhet* Vit (1)** Reset/cknowledge/Reset mode - måste anslutas för att ljusskyddet ska fungera, antingen till +24 VDC för automatisk reset eller till 0 V för manuell reset. run (2) + 24 VDC Grön (3)*** EDM selection - måste anslutas till +24 VDC för att aktivera EDM (läs mer om EDM i manualen). Gul (4) EDM Grå (5) OSSD1 Rosa (6) OSSD2 lå (7) 0 V Röd (8) Jord *Färger enligt Jokab Safetys standardkablar. ** RESET/CKNOWLEDGE/RESET MODE-ledaren, EDM SELECTION-ledaren och försörjningsledarna MÅSTE vara anslutna för att anordningen ska fungera.

3 Failsafe inputs / Indication outputs (not failsafe) / Dynamic outputs Inkopplingsexempel nslutning till ett RT9 säkerhetsrelä / +24V +24V / 1 Jokab Safety Receiver & Transmitter CKN/RESET 1 +24V 2 EDM SELECTION 3 EDM 4 OSSD1 5 OSSD2 6 0V 7 ERTH 8 White rown Green Yellow Grey Pink lue Red RESET Orion3 ase K1 S14 S34 X1 X RT9 Jokab Safety S13 S44 S24 Y Orion3 ase in - Manual reset with - EDM deactivated 1 V2 x2 x1 1 V1 x2 x1 / 0V 0V / nslutning till en Pluto 20-säkerhets-PLC +24VDC / +24VDC / 1 Jokab Safety Receiver & Transmitter CKN/RESET 1 +24V 2 EDM SELECTION 3 EDM 4 OSSD1 5 OSSD2 6 0V 7 ERTH 8 White rown Green Yellow Grey Pink lue Red RESET Orion3 ase K10 CH CL Pluto bus I0 I1 I2 I3 I4 I5 I6 I7 I SR41 Q3 +24V Power Inputs, individual failsafe Pluto 20 Orion3 ase in - Manual reset with - EDM deactivated Jokab Safety I0 IQ IQ I3 I4 I5 I6 I7 Relay output, individual failsafe Identifier input IDFIX Power 0L Q0 1L ID 0V 1 V3 x2 x1 1 x2 V4 x1 0V / 0V /

4 Modeller och beställningsinformation Orion3-4-K1C-050-2TL022306R0000 Orion3 ase - sändare/mottagare-enhet - 2 strålig - H = 500 mm Orion3-4-K2C-080-2TL022306R0100 Orion3 ase - sändare/mottagare-enhet - 3 strålig - H = 800 mm Orion3-4-K2C-090-2TL022306R0200 Orion3 ase - sändare/mottagare-enhet - 4 strålig - H = 900 mm Orion3-4-K2C-0-2TL022306R0300 Orion3 ase - sändare/mottagare-enhet - 4 strålig - H = 00 mm Orion3-4-M1C-050 2TL022306R1000 Orion3 ase - spegelenhet - H = 500 mm Orion3-4-M2C-080 2TL022306R00 Orion3 ase - spegelenhet - H = 800 mm Orion3-4-M2C-090 2TL022306R1300 Orion3 ase - spegelenhet - H = 900 mm Orion3-4-M2C-0 2TL022306R1400 Orion3 ase - spegelenhet - H = 00 mm Observera att sändere/mottagare och spegelenhet beställs separat och båda krävs för att Orion3 ase ska fungera. Kablar M-C63 2TL020056R3000 Rak 8 polig M kontakt (hona) med 6 m kabel M-C103 2TL020056R4000 Rak 8 polig M kontakt (hona) med 10 m kabel M-C203 2TL020056R4100 Rak 8 polig M kontakt (hona) med 20 m kabel Reservdelar (följer med vid beställning av produkt) JSM Orion02 2TL022310R standardfästen för Orion3 Tillbehör Orion Laser 2TL022310R5000 Laserriktare JSM Orion05 2TL022310R vridfästen för Orion3 JSM Orion08 2TL022310R0600 Monteringskit för Orion3 i skyddsstativ (4 st) JSM Orion09 2TL022310R0700 Monteringskit för Orion3 i skyddsstativ (6 st) Orion Stand Plate 2TL0223R5000 Justeringsplatta Orion Stand* Skyddstativ Orion Mirror* Spegel till skyddsstativ * Dessa tillbehör finns i olika storlekar. För mer information se

5 Mått 10, ,9 Ø42 M4 TCEI inox M 30 L2 L1 ktiv enhet - lla mått i millimeter ,9 Ø42 M4 TCEI inox L2 30 L1 Spegelenhet - lla mått i millimeter Modell L1 (mm) L2 (mm) Orion3-4-K1C-050- (sändere/mottagare-enhet) 606,35 520,50 Orion3-4-K2C-080- (sändere/mottagare-enhet) 906,35 820,50 Orion3-4-K2C-090- (sändere/mottagare-enhet) 1006,35 920,50 Orion3-4-K2C-0- (sändere/mottagare-enhet) 1306,35 20,50 Orion3-4-M1C-050 (spegelenhet) 580,50 520,50 Orion3-4-M2C-080 (spegelenhet) 880,50 820,50 Orion3-4-M2C-090 (spegelenhet) 980,50 920,50 Orion3-4-M2C-0 (spegelenhet) 80,50 20,50

6 Kontakta oss Jokab Safety Varlabergsvägen SE Kungsbacka Tel. +46 (0) Observera: Vi förbehåller oss rätten att göra tekniska ändringar eller att ändra innehållet i detta dokument utan föregående meddelande om detta. När det gäller beställningar ska de särskilda överenskommelserna i dessa gälla. tar inte på sig något som helst ansvar för eventuella fel eller möjlig brist på information i detta dokument. 2TLC172067L3401 Vi förbehåller oss alla rättigheter i detta dokument, i dess innehåll och bilder. lla former av reproduktion eller användning av dess innehåll - helt eller delvis - är förbjudet utan att i förväg inhämta skriftligt medgivande från. Copyright 2015 lla rättigheter förbehållna Hemsida Kontakta oss
