1 I I N N S S T T A A L L L A A T T I O I O N N I S N A S N T V R I U S C N T I N O G N S Version 1.4b RRA85-2 Box Göteborg, Sweden Tel: Fax: info@cdvi.se Web: KRAFTFULL RADIOMOTTAGARE MED TVÅ RELÄUTGÅNGAR SKYDDSKLASS IP 20 Dimensioner: 105 x 45 x 28 mm 1

2 I. PRODUKTBESKRIVNING A. ALLMÄNT Radiomottagarna RRA85-2 är en superheterodyn mottagare med enkel konvertering, integrerad avkodning med typ rolling code och demodulation AM/ASK. Mottagaren har konstruerats för styrning av automatiska stängningsfunktioner och alarmsystem och använder därför ett säkert inkodningssystem (KeeLoq Rolling code). Mottagarfrekvensen och den använda teknologin svarar mot europanormerna för radiofrekvens och elektromagnetisk kompatibilitet (CE). Den kod som tas emot från sändaren ändras vid varje ny aktivering. På så sätt kan risken för kodkopiering och obehörigt utnyttjande undvikas. Ett inbyggt system ser till att mottagare och sändare alltid är synkroniserade med varandra. Mottagaren har två reläutgångar med rena kontakter av typ NO och en med kontakter av typ NO/NC. Man kan alltså ansluta mottagaren till alla typer av mekanismer (upp till två olika anordningar), till exempel grindar, garageportar, jalusidörrar, rullgaller, larmanordningar, belysning, med mera. Reläerna klarar en belastning på 24W eller 24VA. Memorering av sändarna sker antingen med två knappar som finns på mottagaren eller trådlöst genom sändarna. Alla mottagare i serien ERONE kan memorera gjorda inställningar i EEPROM (Electricak erasable Programmable ROM), seriekoden och synkroniseringsalgoritmen för flera sändare. Produktens konstruktion följer EU:s direktiv 89/336/CEE, 73/23/CEE samt förordning EN Mottagaren tillverkas i flera olika modeller vilka skiljer sig från varandra genom strömförsörjningen och demodulationen. Denna manual omfattar följande modeller: Modell RRA85-2 Strömförsörjning 12 / 24V AC/DC Användbara sändare Samtliga sändare i RTA-serien samt ER-serien B. MOTTAGARENS FUNKTIONER 85 memorerbara användarkoder Självlärning och radering av sändarkoden på avstånd utan att behöva gå fram till mottagaren Visning av antalet användare i mottagarens minne Visning av den senaste mottagna sändarekodens position i minnet Möjlighet att skriva över en sändarekod som redan finns i minnet Fullständig radering av minnet antingen trådlöst med sändaren eller direkt på mottagaren Reläernas arbetsfunktion kan ställas in: monostabil (pulsfunktion), bistabil (ON/OFF, stegvis funktion) eller fördröjd funktion Tidsinställning av reläerna: från 1 sekund till 10 timmar 2

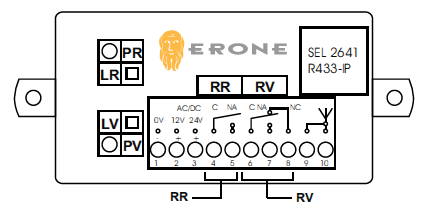

3 C. TEKNISK SPECIFIKATION Modellerna i serien RRA använder modulationen AM/ASK Specifikation (AM) RRA85-2 Mottagningstyp Superheterodyn Frekvensband 433,92 MHz Frekvens för lokal oscillator 6,6128 MHz Modulation AM/ASK Ingångsimpedans 50 Ohm Kanalbredd > 25 KHz Mellanfrekvens 10,7 MHz Ingångskänslighet (för god signal) -115 dbm Signal från lokal oscillator < -57 dbm Spänningsmatning 12 eller 24 VAC/DC Strömförbrukning viloläge 25 ma Strömförbrukning max 55 ma Max belastning utgående relän 24W eller 24VA Max antal användarkoder 85 Arbetstemperatur -20 till +70 C Skyddskapsling IP20 Vikt 65 gram Dimensioner (mm) 105 x 45 x 28 D. KOPPLINGSSCHEMA 3

4 II. INSTALLATION A. PLACERING För att systemet ska fungera korrekt är det viktigt att man placerar mottagaren på rätt sätt. Följande villkor måste respekteras: Mottagaren måste placeras på lämpligt avstånd från radiostörningskällor såsom informations- och alarmsystem och annan apparatur med radiosignaler. Avståndet mellan två mottagare måste vara över 1,5 meter. B. ANSLUTNINGAR 1 - Anslut strömkällan 12 eller 24 VAC/DC till kontakterna 1, 2 och 3 (figur 1): kontakt 1 = - 0V kontakt 2 = + 12VAC/DC kontakt 3 = + 24VAC/DC V 1 2 V 2 4 V Figur 1 2 Anslut reläutgångarna till motsvarande kontakter (figur 2): kontakt 4 = C Rött relä (RR) kontakt 5 = NO Rött relä (RR) kontakt 6 = C Grönt relä (RV) kontakt 7 = NO Grönt relä (RV) kontakt 8 = NC Grönt relä (RV) C N O C N O N C Det är ingen strömmatning ut från reläerna. För att få önskad funktion behöver reläerna byglas. 3 Anslut antennen (figur 3): Om man använder en skärmad antenn (ej standard), ansluts skärmningen till kontakt 9 och centralledningen till kontakt 10. Anslut annars den medföljande antennen till kontakt 10. Antenn 9 10 Figur 2 C. PROGRAMMERING AV SÄNDARE Figur 4 Koden för varje knapp kan memoreras i mottagaren på två olika sätt: 1 Direkt på mottagaren med knapparna PR eller PV. 2 Trådlöst med sändarens knappar. 1- Direkt memorering Utgång för Rött Relä Tryck på knappen PR på mottagaren i två sekunder. Den röda ledlampan LR tänds och lyser kontinuerligt. Inom två sekunder trycker man på knappen för den sändare som ska memoreras. Kontrollera samtidigt att reläet RR aktiveras. Om så sker är programmeringen klar. 2 - Direkt memorering Utgång för Grönt Relä Tryck på knappen PV på mottagaren i två sekunder. Den gröna ledlampan LV tänds och lyser kontinuerligt. Inom två sekunder trycker man på knappen för den sändare som ska memoreras. Kontrollera samtidigt att reläet RV aktiveras. Om så sker har programmeringen skett korrekt. Varje efterföljande sändarknapp i samma serie kan memoreras på samma sätt. 3 - Trådlås memorering Utgång för Rött Relä ( Grönt Relä ) OBS: Memorering av en efterföljande sändare kan endast ske med hjälp av en sändare som redan memorerats i mottagaren. Steg 1: Begäran att starta programmering Tryck samtidigt på sändarknapparna A och B. Ledlamporna LR och LV tänds ett ögonblick och det hörs ett bip från summern. Figur 3 4

5 Steg 2: Start av programmering Tryck på sändarknappen A (B) under fyra sekunder på den gamla sändaren. Ledlampan LR (LV) tänds och lyser med kontinuerligt rött (grönt) ljus. Samtidigt hörs från summern ett kontinuerligt biiiiiiiip (omväxlande bip, bip, bip... ). Steg 3: Memorering Tryck på den sändarknapp som ska memoreras i två sekunder på den nya sändaren. Den röda ledlampan LR släcks och reläet RR (RV) slår till och bekräftar att programmeringen är klar. D. FULLT MINNE Om båda ledlamporna LR och LV börjar blinka när man i slutet av fas 2 trycker på en sändarknapp som ska memoreras, betyder detta att minnet är fullt. E. INKOPPLING AV LÅS Steg 4: Kontroll av memoreringen Kontrollera genom att trycka på den memorerade knappen. Exempel: Memorering av 2:a sändaren med A-knappar (rött relä) och B- knappar (grönt relä). - Tryck på A- och B-knappen på första sändaren ( bip ). Tryck åter på knapp A under fyra sekunder ( biiiiiiiiiiiip ). Tryck på A-knappen på andra sändaren inom två sekunder. - Tryck på A- och B-knappen på första sändaren ( bip ). Tryck åter på knapp B under fyra sekunder ( bip, bip, bip... ). Tryck på B-knappen på andra sändaren inom två sekunder. OBS: Mottagarens reläer RR och RV är förinställda för monostabil funktion. För omprogrammering till bistabil eller fördröjd funktion, se avsnitt IV B. I de fall då ett lås eller liknande skall styras kan man behöva koppla enligt ovan för att få ut 24V spänning vid draget relä. I de fall man behöver en omvänd funktion med 24V spänning måste man använda PV grönt relä och kontakt 6 och 8 istället för kontakt 4 och 5 som i exemplet ovan. OBS: Mottagaren kan memorera 85 användarkoder. Detta betyder att en sändare med fyra knappkoder upptar fyra minnespositioner. En sändarknapp kan memoreras på antingen det röda reläet RR eller det gröna RV, men inte på båda tillsammans. 5

6 III. HANTERING AV MINNET A. VISNING AV SÄNDARNAS MINNESPOSITIONER Genom följande procedur är det möjligt att se minnespositionen för en viss sändarknapp. Aktivera den sändarknapp vars minnesposition man vill se och vars motsvarande ledlampa och relä man vill kontrollera. Tryck en sekund på mottagarens knapp PR. Nu startar mottagaren en sekvens om sju tändningar av ledlamporna LR och LV. Notera sekvensen och bestäm minnespositionen utifrån följande tabell: Tänd ledlampa 1:a 2:a 3:e 4:e 5:e 6:e 7:e Grön lampa (LV) Röd lampa (LR) Exempel: Sekvens av tända ledlampor: LR, LR, LV, LV, LR, LR, LR. Det erhållna talet blir: = 12 Sändaren upptar följaktligen minnesposition 12. B. VISNING AV MINNESUTRYMMET Genom följande procedur är det möjligt att se antalet upptagna minnespositioner. Tryck en sekund på mottagarens knapp PV. Nu startar mottagaren en sekvens om sju tändningar av ledlamporna LR och LV. Utifrån denna sekvens kan man på basis av tabellen ovan bestämma antalet upptagna minnespositioner. C. FULLSTÄNDIG RADERING AV MINNET Denna operation kan utföras både trådlöst från sändaren och med mottagarens knappar. Efter denna operation är samtliga data i minnet raderade! Trådlös radering: Tryck samtidigt på knapparna A och B på någon av sändarna som har en eller flera koder memorerade i mottagaren. Mottagarens summer ger ifrån sig ett bip och LR blinkar till. Inom två sekunder ska man trycka på sändarknappen A och hålla den nedtryckt fyra sekunder. Den röda ledlampan LR tänds och lyser kontinuerligt samtidigt som man hör ett utdraget biiiiiiiiiiiip från summern. Inom fyra sekunder ska man därefter på nytt trycka på knapparna A + B och hålla dem nedtryckta under fyra sekunder. Mottagarens summer ger nu ifrån sig tre korta bip efter varandra och ledlamporna LR och LV blinkar tre gånger. Efter denna operation är samtliga sändarkoder i minnet raderade! Radering med mottagarens knappar: Tryck på mottagarens knapp PR och håll den nedtryckt tills den röda ledlampan LR tänds. Släpp knappen PR. Inom två sekunder ska man därefter hålla båda knapparna PR och PV nedtryckta under fyra sekunder. Mottagaren signalerar att total radering av minnet har skett genom att låta de två ledlamporna blinka tre gånger. Efter denna operation är samtliga sändarkoder i minnet raderade! D. ÖVERSKRIVNING AV SÄNDARKODER SOM REDAN FINNS I MINNET Utför kommandot Programmering av sändare enligt kapitel II C. Tryck på knapp PR eller PV på mottagaren i fyra sekunder. Motsvarande ledlampa tänds och visar reläets funktionssätt. Inom två sekunder ska man trycka på knapp PV och hålla den nedtryckt i en sekund. Därmed släcks ledlampan. Inom två sekunder efter ledlampans släckning ska man börja knappa in sekvensen för den minnesposition som ska överskrivas (se tabell 1). När hela sekvensen knappats in ska man kontrollera att ledlampan tänds (grön eller röd beroende på vilket relä som hör till koden att skriva över). Inom fyra sekunder ska man därefter trycka på knappen på den nya sändaren som ska memoreras. OBS: En kod som redan finns i minnet kan inte läggas in på nytt. Man kan alltså inte skriva över samma kod, flytta dess position eller associera den med ett annat relä än det ursprungliga. 6

7 IV. PROGRAMMERING AV RELÄ A. VISNING AV RELÄINSTÄLLNING Tryck på mottagarens knapp PR (eller PV) under fyra sekunder. Inställningen på det röda reläet RR (eller grönt relä RV) visas genom att röd (eller grön) ledlampa tänds enligt följande schema: Lampsignal (LR eller LV) Reläfunktion (RV eller RV) Kontinuerligt ljus Blinkande ljus Snabbt blinkande ljus Relä med monostabil funktion (puls) Relä med bistabil funktion (stegvis) Relä med fördröjd funktion (tid) B. FUNKTIONSBYTE AV RELÄERNA: MONOSTABILT (PULS) <-> BISTABILT (STEGVIS) Om man önskar ändra reläernas arbetssätt från monostabil till bistabil funktion (eller tvärtom) ska man utföra nedan angivna operationer: Funktionsbyte Rött relä: Monostabilt > Bistabilt Funktionsbyte Rött relä: Bistabilt > Monostabilt LR tänds LR tänds LR blinkar LR tänds Släpp PR Släpp PR Tryck på PR i 4 sek tills LR tänds Tryck åter på PR inom 2 sekunder Efter 4 sek blinkar LR snabbt Tryck på PR i 4 sek tills LR tänds Tryck åter på PR inom 2 sekunder Efter 4 sek blinkar LR långsamt sju gånger Funktionsbyte Grönt relä: Monostabilt > Bistabilt Funktionsbyte Grönt relä: Bistabilt > Monostabilt LV tänds LV tänds LV blinkar LV tänds Släpp PV Släpp PV Tryck på PV i 4 sek tills LV tänds Tryck på PR inom 2 sekunder Efter 4 sek blinkar LV snabbt Tryck på PV i 4 sek tills LV tänds Tryck på PR inom 2 sekunder Efter 4 sek blinkar LV långsamt sju gånger OBSERVERA: Mottagaren levereras med reläerna förinställda med monostabil funktion (pulsfunktion). Denna förinställning kan endast ändras genom knapparna PR och PV på mottagaren. Det går inte att ändra reläfunktion från en sändare. Två begränsningar avseende kombinationer av reläfunktioner: 1) Det är inte möjligt att ha reläerna RR och RV inställda med olika fördröjningstider. Den sist inmatade tiden gäller för båda reläerna. 2) Om man vill ha en kombination av bistabilt + fördröjt relä, måste man låta det gröna reläet (RV) vara bistabilt och det röda (RR) fördröjt. Ej möjliga relä kombinationer RR (rött relä) Bistabilt (on-off) Fördröjt (tid) RV (grönt relä) Fördröjt (tid) Fördröjt (tid) med annan inställning 7

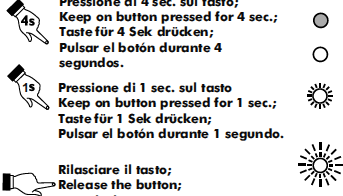

8 V. TIDSINSTÄLLNING AV RELÄ Reläutgångarna kan även tidstyras från 1 sekunder upp till 10 timmar, en knapptryckning aktiverar ett relä i valfri tid. Se till att aktuellt relä är inställt på monostabil (puls) funktion innan inställning av tiden börjar. Den tid som ska förlöpa innan reläet släpper/stänger av ställs in genom en sekvens av sju knapptryckningar på PR och PV (varav de två sista avser raden). PR indikerar 0 och PV 1. Se val av tidsvärden i tabellen nedan: Knapptryckningar (position) 1:a 2:a 3:e 4:e 5:e 6:e 7:e Sekunder PR PR 10-tal sekunder PV PR Minuter PR PV 10-tal minuter PV PV Exempel: Fördröjning 12 sek = 0,0,1,1,0,0,0 Sek: PR - PR - PV - PV - PR - PR - PR Fördröjning 40 sek = 0,0,1,0,0,1,0 Sek: PR - PR - PV - PR - PR - PV - PR Fördröjning 6 min = 1,1,0,0,0,0,1 Sek: PV - PV - PR - PR - PR - PR - PV A. TIDSINSTÄLLNING AV RELÄ För tidsinställning av relä RR (rött) eller RV (grönt), följ instruktionen nedan: Blinkar snabbt Blinkar Släcks PR PR PR PR PR PR PR Aktuellt relä blinkar snabbt efter avslutat inknappning Fast sken PV PV PV PV PV PV PV Inom 2 sekunder börja knappa in sekvensen av PR (0) och PV(1) utifrån önskad tidsinställning Teckenförklaring Håll in knappen 4 sekunder Håll in knappen 1 sekund LED släckt LED fast sken LED blinkar långsamt Släpp knappen LED blinkar snabbt 8
