OASIS Mycket mer än ett trådlöst larm. Användarmanual & Installations information

Transkript

1 OASIS Mycket mer än ett trådlöst larm Användarmanual & Installations information 1

2 Innehåll Bäste OASIS användare 1. System inställningar (pålarmning) Under pålarmnings processen Efter pålarmning System avlarmning Avsluta ett larm Sköta systemet från en utomhus kodpanel Paniklarm Kontrollera tillkopplade enheter från en kodpanel Fjärrstyrning med telefon, Internet Programmering av Master (Huvud) kod (kort) Programmering av användar koder (kort) Fjärrkontroll inställningar Öppna underhållsläge Test av systemet Visning av upptagna användarkoder/kortplatser Förbikoppling Ställa klockan Schema för automatisk på/avlarmning (Timer) Programmera telefonnummer för SMS meddelanden...12 Miljöklass: II, inomhus Larmklass: R enl. SSF1014 Vid behov kontakta: Din installatör: Generalagent: Tillverkare: Jablotron Ltd 2

3 Bäste OASIS användare Utveckling och produktion av ditt larmsystem sker av Jablotron med maximal omsorg så att din oas av säkerhet ditt rum, hus eller företag kan skyddas så väl som möjligt. Den andra parten som har effekt på kvaliteten av ditt larmsystem är installatören. Installatörens företag skall känna larmsystemet väl, tveka därför inte att kontakta dem angående frågor om handhavande eller ingående frågor om hur larmsystemet fungerar. Emmelertid, den viktigaste deltagaren i ett väl fungerande larmsystem är du, den dagliga användaren. Vänligen följ dessa riktlinjer såväl som installatörens instruktioner när du tar över larmsystemet. Under systemets dagliga användning, kan du läsa information i kodpanelens display. På detta sätt kan du bli informerad om balkongdörren är öppen eller om larmsystemet behöver underhåll av någon enhet. Vad är ett larmsystem? Alla elektroniska säkerhetssystem (ESS) har en centralenheten som en väsentlig del. Centralenheten innefattar alla systemets viktiga funktioner. Bland centralenhetens valbara beståndsdelar är en kommunikator för överföring av meddelande till larmmottagningsstation, och ett back-up batteri, vilket försäkrar att larmsystemet fungerar (för en given period) efter ett strömavbrott. Centralenheten skall placeras väl gömd. Vid inbrott, skickar en väl gömd centralenhet meddelande även alla andra enheter i ESS blivit förstörda. Anslutningen mellan dig och centralenheten är etablerad via en kodpanel. På detta sätt kan du sköta systemet, eller omvänt, få information från systemet via kodpanelens display eller LED lampor. Rummen i husets övervakas av detektorer. Dessa reagerar på olika händelser: rörelse (PIR), fönster eller dörr öppning (magnet detektor), krossade glasrutor (glaskross detektor). Dessutom kan brandvarnare eller gasvarnare inkluderas i systemet. På detta sätt kan ESS övervaka många hot mot hemmet eller din hälsa. När ett larmsystem upptäcker rörelse i ett övervakat område, skickas information, beroende på systemets konfiguration, till din mobiltelefon eller till en larmmottagningsstation, som skickar ut en väktare till platsen. Utomhus sirener låter grannarna veta vad som händer, medan inomhus sirener har som syfte att avskräcka inkräktaren. OASiS larmsystem kan konfigureras och beteendet bestäms av inställningarna i systemet. Följande text innehåller referenser till konfigurationstabellen som finns i slutet av manualen. Tabellen skall fyllas i av installatören under installering. Referenserna är numrerade, tex. ( 4.). I detta fall kan du hitta inställningarna för den 4e parametern i tabellen. System tillträdes koder (kort) Systemets status kan kontrolleras via en kodpanel (inomhus eller utomhus) med tillträdes koder eller kort. För att förebygga skadar vid förlorat kort, kan man programmera systemet till att systemkort skall följa med giltig kod ( 5.). Därtill kan du sköta systemet trådlöst med fjärrkontroll eller fjärrmässigt via telefon eller Internet (se Tillträdes koder och kort Tillträdes koder (4-ställiga 0-9) och kort tillåter dig att sköta system operationer dvs. Pålarmning, avlarmning, stoppa larm, aktivera tysta larm (panik). Tillträdes koders funktion kan konfigureras under installationen. Det finns plats för upp till 50 olika tillträdes koder (kort) tilldelat till användare. På detta sätt är det möjligt att känna igen (på larmmottagningsstationen eller i centralenhetens minne) att urskilja vem som har skött systemet och när. Fabriksinställt finns det inga tillträdes koder inlagda. Det är upp till dig användaren att tilldela tillträdes koder som du önskar, med masterkoden (kortet) Notering: Att ange fel kod tio gånger i rad aktiverar ett sabotagelarm. Master kod/kort) Master koden (kortet) är tillträdes kod eller kod som har en högre prioritet som förutom tillåter system kontroll (på/avlarmning) också ger dig behörighet att lägga till och ändra tillträdes koder för andra användare. Att känna till master koden eller ha tillgång till master kortet är en nödvändighet för att kunna lägga till och ändra användar konfigurationen i systemet. Vanligtvis används master koden av ägaren till larmsystemet, som ändrar koden från den fabriksinställda 1234 till en egen kod. Ett kort kan ersätta master koden. Kortet måste förvaras på ett säkert ställe. Service kod Service koden är en special kod designad för installatörs/service företag. Koden tillåter tekniker att konfigurera och testa systemet. 3

4 Notering: På/avlarmning kan ske med service koden för att erbjuda full service och underhåll av systemet under alla förhållanden (service teknikern kan inte ändra eller lägga till användarkoder). Denna parameter ställs in av teknikern med skriftlig medgivelse av innehavaren av larmsystemet se System inställningar (pålarmning) Det finns ett antal sätt att larma på systemet. (För att uppfylla kravet enl. SSF1014 skall kod krävas för pålarmning, 4.) Ett odelat system ( 1.) Tryck en kod (eller dra ett kort framför kodpanelen). På fjärrkontrollen, tryck på knapp. Om parametern pålarmning utan tillträdes kod är möjlig ( 4.), kan du larma på systemet genom att trycka på knappen ABC. Ett sektionerat system( 2.) Om parametern pålarmning utan tillträdes kod är möjlig ( 4.), behöver du endast trycka på knapp A för att larma på sektion A, knapp B för att larma sektion A+B, eller ABC knappen för full pålarmning av systemet. När systemet är delvis larmat (tex. enbart sektion A), är det möjligt att utöka de larmade sektionerna genom att trycka på knapp B (eller ABC för full pålarmning). Alla detektorer som är konfigurerade till fördröjd eller nästa fördröjd kommer att ge utgångsfördröjning. Sålunda behöver du inte larma av din sektionerade larmning för att göra en full pålarmning när du lämnar huset. Du kan istället trycka direkt på knappen ABC för full pålarmning och systemet tillåter att du går igenom alla detektorer som är ställda till fördröjda eller nästa fördröjda. Om parametern pålarmning utan tillträdes kod ej är möjlig ( 4.), behöver knapptryckning A, B, eller ABC alltid följas av en giltig tillträdes kod (eller genom ett kort). Fjärrkontroll: tryck för total pålarmning (A + B + C) tryck för pålarmning av sektion A tryck för pålarmning av sektionerna A+B Ett delat system ( 3.) Om parametern pålarmning utan tillträdes kod är möjlig ( 4.), behöver du endast trycka på knapp A eller B för att larma på avsedd sektion i systemet. Att trycka på ABC knappen resulterar i full pålarmning. Om parametern pålarmning utan tillträdes kod ej är möjlig ( 4.) och du genomför en pålarmning via eller tillträdeskod eller kort, då larmas endast den sektion koden (kortet) är tilldelat till (A, B eller ABC). o Om en kod (kort) tillhör till hela systemet (ABC), är det möjligt att endast pålarma sektion A eller B genom att trycka på knapp A eller B före du knappar din kod (drar ditt kort). Att använda en tillträdes kod (kort) tilldelat till sektion C kommer att larma på hela systemet (ABC). Du kan också larma på endast sektion A eller B genom att trycka på knapp A eller B före du knappar en giltig kod (drar ditt kort). Genom att trycka på knapp på din fjärrkontroll kommer den sektion som fjärrkontrollen är tilldelad bli pålarmad. När både sektion A och B är pålarmat, pålarmas även den gemensamma sektionen C automatiskt. 2. Under pålarmnings processen Systemet kommer att varna dig om något är fel. Var uppmärksam på kodpanelen vid pålarmning. Om parametern ( 10.) är möjlig, är det möjligt att se aktiverade enheter på din kodpanel, systemet visar när tex en dörr eller fönster är öppet. Genom att trycka på knapp? får du veta exakt vilken detektor det rör sig om. Om det finns fler aktiverade enheter kan du få reda på detta genom att trycka på knapp? upprepade gånger. I dessa fall är det naturligt att gå runt i huset och stänga alla fönster/eller dörrar. Om parametern ( 10.) ej är möjlig, kommer ingen text för aktiverade enheter visas. Likväl, genom att trycka på knapp? ger en visning av aktiverade enheter. Om parametern ( 11.) är möjlig och Aktiverade enheter visas i kodpanelens display, då efter att du tryckt en giltig tillträdes kod (kort) eller tryckt på A, B eller ABC eller snabblarmning kommer du att erbjudas möjlighet att förbikoppla Aktiva enheter som betyder temporär bortkoppling av aktiva zoner i systemet. Om du önskar att bortkoppla en enhet, tryck på knapp *. Om ingen konfirmation skett, larmas systemet EJ på! Systemet reagerar på samma sätt som när förbikoppling blivit för-programmerat i underhållsläge. Om parametern ( 11.) är ej möjlig, kommer varje aktiverad enhet bortkopplas automatiskt ingen konfirmering behövs. Vid pålarmning med fjärrkontroll blir aktiverade enheter bortkopplade, oavsett parametern ( 11.). 4

5 En enhet som blivit bortkopplad startar sin övervakning så snart den blivit de-aktiverad (tex. dörren har stängts). En enhets som aktiveras mer än 4 ggr under en pålarmningsperiod frånkopplas automatiskt. 3. Efter pålarmning Kodpanelen piper till och utgångsfördröjningen börjar. I kodpanelens display visas Utgångsfördröjning Kodpanelen indikerar vilken sektion som pålarmats (A; B; C). Om aukustisk varning för utgångsfördröjning är möjlig, indikeras detta från kodpanelen (kodpanelen piper snabbare de sista 5 sekunderna). Ett sektionerat system kanske inte får aukustisk utgångsfördröjning ( 7.). Du måste lämna det övervakade området innan utgångsfördröjningen gått ut ( 20). Om extra-fördröjd detektor ( 12.) används och aktiveras under utgångsfördröjningen, blir utgångsfördröjningen förlängd tills att den extra-fördröjda detektorn de-aktiveras (dörren stängs). På detta vis kan du lugnt lämna huset efter pålarmning. Om den extra-fördröja detektorn inte aktiveras utgår normal utgångsfördröjning. 4. System avlarmning Efter aktivering av en fördröjd detektor i pålarmat system, kommer en ingångsfördröjning att starta. Detta indikeras med Ingångsfördröjning på kodpanelen samt med pip i sirener och kodpanel, om denna inställning är vald ( 8.) Den trådlösa kodpanelen piper om den aktiveras av en magnet, har AC matning från en adapter eller när locket öppnas. Under ingångsfördröjning ( 21) så måste du larma av med en kod/kort eller fjärrkontroll. Om en extra-fördröjd detektor används och aktiveras blir ingångsfördröjningen sex gånger längre ( 12.). På detta sätt har du god tid att larma av systemet ( 22). Aktiveras en annan normalt fördröjd detektor under ingångsfördröjningen kommer tiden kortas ned till normal tid för ingångsfördröjning. Om blinkar på kodpanelen och displayen visar vilken enhet som blivit aktiverad betyder det att det gått ett larm. Larma av systemet och undersök larmorsaken. Kom ihåg att det kan vara någon gömd någonstans i huset. Larm minne blinkar - kan raderas från displayen med knapp # Ett odelat system ( 1.) Tryck en kod eller aktivera kort. Använd en fjärrkontroll: genom att trycka på knapp (eller ) avlarmas hela systemet. Ett sektionerat system ( 2.) Tryck en kod eller aktivera kort. Använd en fjärrkontroll: genom att trycka på knapp (eller ) avlarmas hela systemet. Ett delat system ( 3.) Tryck en kod,aktivera kort eller använd en fjärrkontroll för att avlarma valt område. 5. Avsluta ett larm Ett larm kan avslutas med giltig tillträdes kod/kort eller med knapp på fjärrkontrollen. Larmsignal en blinkande och information om orsaken till larmet visas detta kan tas bort (efter avlarmning) genom att trycka på knapp #. Senaste händelse i systemet visas om man trycker 4, och bläddring genom händelserna görs med knapp 4. Tänk på att någon kan vara gömd inne i ditt hem. Om du har minsta tvivel, rekommenderar vi att du låter ett vaktbolag genomsöka ditt hem. 6. Sköta systemet från en utomhus kodpanel Om systemet är utrustat med JA-80H utomhus kodpanel eller JA-80N extern kortläsare, kan dessa fungera på samma sätt som en inomhus kodpanel. Systemet kan på/avlarmas efter att du trycker en kod eller aktiverar ett kort. Ett mer vanligt sätt för användning av en utomhus kodpanel är att öppna entrédörren: Att på/avlarma systemet är då endast möjligt via en inomhus kodpanel (eller via en fjärrkontroll). 5

6 Tryck en giltig tillträdes kod eller aktivera ett kort på utomhus kodpanelen för att öppna dörrblecket. Om systemet är pålarmat, och dörren är öppnad via en utomhus kodpanel, kommer ingångsfördröjning att starta. Under denna period måste systemet avlarmas av en inomhus kodpanel (eller en fjärrkontroll). 7. Paniklarm Om du är i fara kan du aktivera ett tyst paniklarm för att obemärkt kalla på hjälp. Efter aktiverat paniklarm kommer systemet skicka röstmeddelande, SMS meddelande, och skicka data till larmmottagningsstation beroende på systemets inställningar. Ett pålarmat system kommer att avlarmas. Ett paniklarm kan aktiveras på följande sätt: På kodpanelen tryck * 7 innan giltig tillträdes kod/kort. Är systemet pålarmat, kommer det avlarmas = agerande under hot. På en fjärrkontroll Tryck på och samtidigt. Om så önskas, kan fjärrkontrollen konfigureras på ett sätt så att paniklarm alltid gäller oavsett vilken knapp som trycks ned. Genom att trycka på den stora paniknappen RC-88 (som kan installeras på väggen, under ett bord mm.) Genom en panikkod eller kort på kodpanelen. 8. Kontrollera tillkopplade enheter från en kodpanel Centralenheten ger dig möjlighet att manövrera en mängd enheter i byggnaden, tex. värme, luft konditionering,... ( 13.) och ( 14.). Manövrering kan ske via en kodpanel genom knapptryckning för: Relä X ( 13.) PÅ * 81 (eller genom att trycka ) AV * 80 (eller genom att trycka ) Relä Y( 14.) PÅ * 91 AV * 90 Dessa utgångar kan användas för att styra lås öppna ett dörrlås via en kort puls. I detta fall, tryck följande: en impuls för att sköta ( 13.) får du genom att trycka * 8 (eller genom att trycka knapp ) en impuls för att sköta ( 14.) får du genom att trycka * 9 Om önskas, kan systemet programmeras av en installatör så dessa operationer kräver tillträdes kod /kort. 9. Fjärrstyrning med telefon, Internet Om centralenheten är utrustad med kommunikator ( C.) kan du fjärrmässigt sköta ditt larmsystem med mobiltelefon (via SMS eller direkt genom telefonens knappsats). Man kan också sköta systemet via Internet efter registrering på För fler detaljer se kommunikatorns manual. 6

7 Användar konfiguration tillträdes koder (kort) Följande information är avsedd för den ansvarige till larmsystem, som har tillgång centralenhetens master kod eller kort, vilket gör det möjligt att göra ändringar i system konfigurationen. Alla ändringar kan ske genom en kodpanel (eller enkelt via en PC och programmet O-Link). En ofullständig sekvens kan avbrytas genom tryck på knapp #. En sekvens sparas i centralenhetens minne efter att en fullständig sekvens tryckts in. Notering: Oasis JA-80 larmsystem har tre läge: standby läge, underhålls läge och service läge. Standby läge är till för dagligt bruk, t.ex. på/avlarmning. Underhålls läge är till för systemansvarige (master koden/kortet), som där kan ändra koder/kort, förbikopplingar och ta bort tillträdes koder/kort. Service läge är till för installatörer och används för programmering och skötsel av systemet. 10. Programmering av Master (Huvud) kod (kort) Master koden använd av (ägaren till larmsystemet) husägaren. Den fabriksinställda master koden är Ägaren skall programmera sin kod vid färdig installation. Detta skyddar systemet från att andra användare kommer in och kan ändra i system konfigurationen. Programmering av Master koden är endast möjlig i standby läge och inte i underhållsläge. För att ändra Master kod: * 5 xxxx yyyy yyyy där xxxx är den nuvarande Master koden yyyy är den nya Master koden (Master koden måste trycks in två gånger för att undvika fel). Kombination 0000 kan inte användas. Master koden kan inte raderas. Exempel: Aktuell kod 1234 ändras till 6723 genom: * Om du önskar använda ett kort istället för en kod, tryck: * 5 xxxx och framför sedan kortet. Detta gör kortet till Master och kan ändra i systemkonfigurationen. Om du glömmer Master koden (eller tappar bort kortet), kan en installatör återställa Master koden till 1234 (detta kräver att systemet är olarmat). Alla andra programmerade koder i systemet förblir oförändrade. 11.Programmering av användar koder (kort) Systemet tillåter upp till 50 olika tillträdes koder (kort). Tillägg eller borttagande av koder (kort) kan endast göras av den som har tillgång till Master koden. För att uppfylla kraven i SSF1014 skall både kort och kod krävas om mer än en användarkod används Det mest bekväma sättet att göra ändringar i användar koderna är via en PC och programmet O-Link. Kod programmering är endast möjligt när systemet är avlarmat och inte står i underhålls läge. I praktiken är det behändigt att ge varje användare sin egen användar kod. Systemet sparar vilken kod som används med händelse/tid. Vid fabriksåterställt system är inga användar koder inprogrammerade. För att lägga till en användar kod, tryck följande sekvens: där * 6 xxxx nn yyyy xxxx är Master koden nn användar plats (från 01 till 50) yyyy är den nya användar koden. Genom att trycka in 0000 som kod på nn position gör att platsen raderas. Exempel: Om Master koden är 1234 och användare 3 s nya kod skall vara 5277, tryck: * Alternativt, tilldela ett kort till användare 3 genom att trycka: * och aktivera kodpanelen med kort tillhörande användare 3 7

8 Noteringar: Både en kod och ett kort kan tilldelas varje position. (skall krävas för att uppfylla SSF1014) Om du vill tilldela både en kod och ett kort till position nn, ställ koden och sedan kortet till samma position (eller vice versa) Om systemet är programmerat att kräva både kod och kort ( 5.), behöver en användare alltid använda både sin kod och sitt kort (det spelar ingen roll i vilken ordning). Om användaren endast har en kod eller ett kort har denna inställning ingen betydelse för honom. Om ägaren till systemet skriver ned koderna i tabellen i denna manual är det nödvändigt att förvara manualen på ett säkert ställe. Det är bättre att skriva ned och lagra koderna i PC programmet O-Link (lösenords skyddat). Installatören programmerar systemets reaktion till varje kod och tilldelar koden ett område (A,B,C). En kod kan inte tilldelas två olika sektioner. Omprogrammering av en kod sker genom radering av koden, och sedan programmera in den på nytt. Av säkerhetsskäl, använd inte koder som är lätta att gissa sig till, t.ex. person nummer. Ägaren till systemet kan enkelt i underhålls läge se vilka platser som är upptagna av en kod eller ett kort se 15. För att radera en kod (xxxx) utan att veta dess position använd sekvens 6 master kod (kort) 00 xxxx För att radera alla koder och kort tryck 6 master kod (kort) Master koden förblir oförändrad. 12. Fjärrkontroll inställningar En installatör kan lägga till fler fjärrkontroller samt ändra dess inställningar och ta bort eller ersätta en förlorad fjärrkontroll. En omedelbar förbikoppling kan göras av ägaren till larmsystemet - se 16). 8

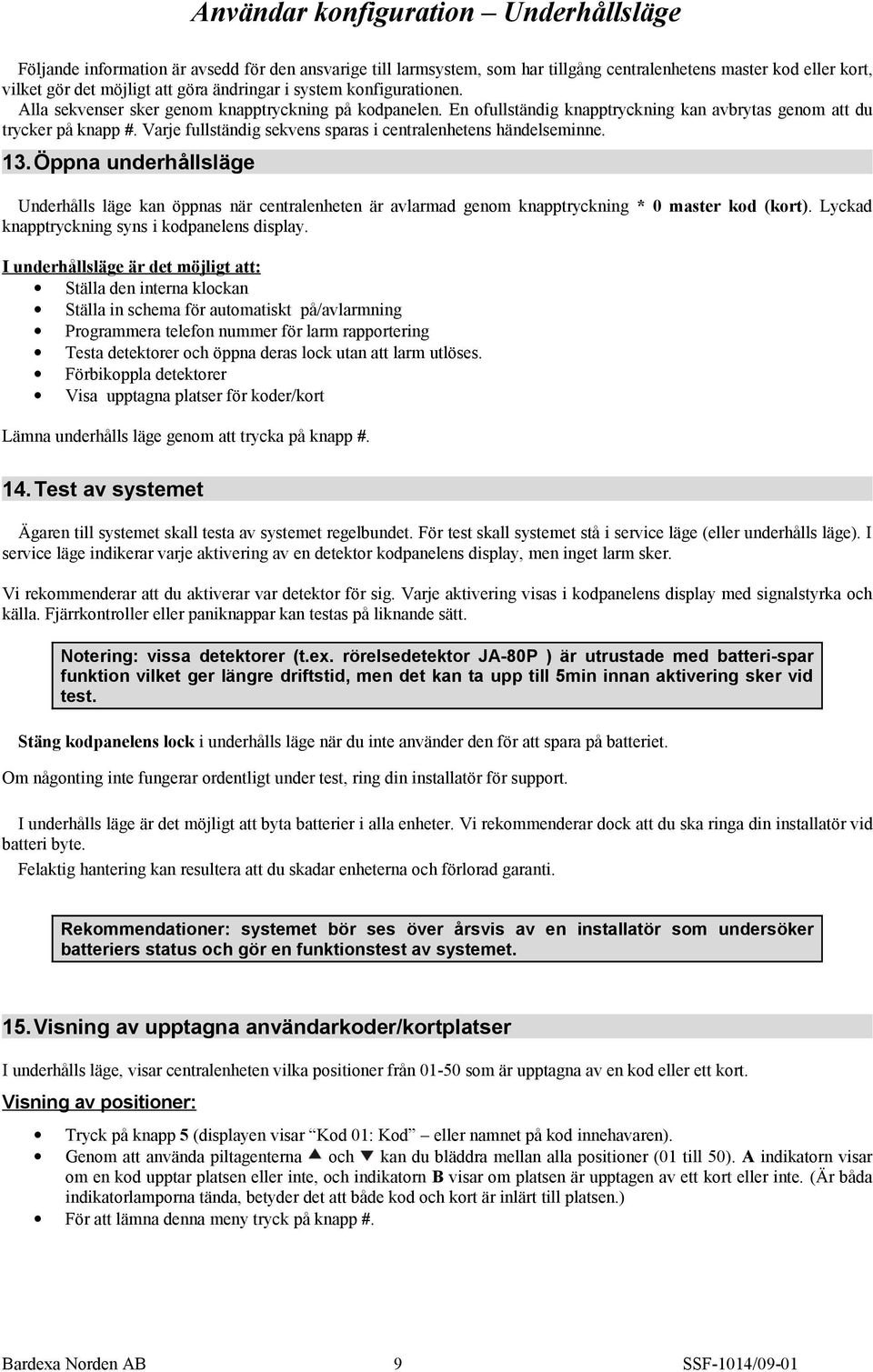

9 Användar konfiguration Underhållsläge Följande information är avsedd för den ansvarige till larmsystem, som har tillgång centralenhetens master kod eller kort, vilket gör det möjligt att göra ändringar i system konfigurationen. Alla sekvenser sker genom knapptryckning på kodpanelen. En ofullständig knapptryckning kan avbrytas genom att du trycker på knapp #. Varje fullständig sekvens sparas i centralenhetens händelseminne. 13. Öppna underhållsläge Underhålls läge kan öppnas när centralenheten är avlarmad genom knapptryckning * 0 master kod (kort). Lyckad knapptryckning syns i kodpanelens display. I underhållsläge är det möjligt att: Ställa den interna klockan Ställa in schema för automatiskt på/avlarmning Programmera telefon nummer för larm rapportering Testa detektorer och öppna deras lock utan att larm utlöses. Förbikoppla detektorer Visa upptagna platser för koder/kort Lämna underhålls läge genom att trycka på knapp #. 14. Test av systemet Ägaren till systemet skall testa av systemet regelbundet. För test skall systemet stå i service läge (eller underhålls läge). I service läge indikerar varje aktivering av en detektor kodpanelens display, men inget larm sker. Vi rekommenderar att du aktiverar var detektor för sig. Varje aktivering visas i kodpanelens display med signalstyrka och källa. Fjärrkontroller eller paniknappar kan testas på liknande sätt. Notering: vissa detektorer (t.ex. rörelsedetektor JA-80P ) är utrustade med batteri-spar funktion vilket ger längre driftstid, men det kan ta upp till 5min innan aktivering sker vid test. Stäng kodpanelens lock i underhålls läge när du inte använder den för att spara på batteriet. Om någonting inte fungerar ordentligt under test, ring din installatör för support. I underhålls läge är det möjligt att byta batterier i alla enheter. Vi rekommenderar dock att du ska ringa din installatör vid batteri byte. Felaktig hantering kan resultera att du skadar enheterna och förlorad garanti. Rekommendationer: systemet bör ses över årsvis av en installatör som undersöker batteriers status och gör en funktionstest av systemet. 15. Visning av upptagna användarkoder/kortplatser I underhålls läge, visar centralenheten vilka positioner från som är upptagna av en kod eller ett kort. Visning av positioner: Tryck på knapp 5 (displayen visar Kod 01: Kod eller namnet på kod innehavaren). Genom att använda piltagenterna och kan du bläddra mellan alla positioner (01 till 50). A indikatorn visar om en kod upptar platsen eller inte, och indikatorn B visar om platsen är upptagen av ett kort eller inte. (Är båda indikatorlamporna tända, betyder det att både kod och kort är inlärt till platsen.) För att lämna denna meny tryck på knapp #. 9

10 Noteringar: Kod programmering är möjligt endast när systemet är avlarmat och är i standby läge. När systemet är i underhålls läge är programmering av koder inte möjligt. Det enklaste sättet att lägga till koder är genom att använda en PC och programmet O-Link välj Koder i menyn. 16. Förbikoppling I praktiken kan det finnas behov av att larma på systemet medan vissa sektioner är avlarmade. En så kallad förbikoppling. Förbikoppling: 1. Öppna underhålls läge och tryck på knapp 1 för att komma till förbikopplings meny. 2. Med pil tangenterna och, kan du bläddra mellan alla enheter du kan förbikoppla. Välj vilken enhet (detektor, kodpanel ) du vill förbikoppla och: a. Tryck på knapp 2 för att förbikoppla enheten för nästa På/avlarmnings cykel ( indikatorn börjar blinka), b. Tryck på knapp 3 för att förbikoppla enheten permanent ( indikatorn lyser konstant). c. Vid upprepade tryckningar på knapparna (2 eller 3) kommer förbikoppling bli på av på d. Genom att använda knapp 4 avbryter du alla enheters förbikopplingar i systemet. 3. Alla önskade förbikopplingar kan programmeras om genom att repetera steg Tryck på knapp # för lämna förbikopplings menyn. Genom att trycka på knapp # igen lämnar du underhålls läget. Noteringar: Om ett system med en förbikopplad enhet larmas på, visas detta i kodpanelens display. Alla förbikopplingar som är programmerade för en på/avlarmnings cykel kommer automatiskt avbrytas efter det att du larmat av systemet. Aktuell förbikopplings konfiguration kan ses eller ändras i förbikopplings menyn. Om en installatör öppnar service läge kommer alla förbikopplingar avbrytas. Alternativt så kan alla förbikopplingar avbrytas genom tryck på knapp 4 i förbikopplings menyn. 17. Ställa klockan Centralenheten har en inbyggd klocka vilken används till att tidsbestämma alla händelser som sparas i centralenhetens händelseminne. Klockan skall ställas under installationen. Klockan kan även ställas om av ägaren till systemet. Detta kan vara användbart vid sommartid om automatisk omställning till sommartid ej är vald ( A.). För att ställa in klockan, tryck: 4 hh mm DD MM YY där: hh timmar mm minuter DD dagar MM månader YY år Exempel: vid 21:30 den 29 Mars, 2009 knappa: Om parametern automatisk sommartid är möjlig ( A.), ändrar centralenheten den interna klockan med +1 timme den 31e Mars vid midnatt. Klockan ställs sedan tillbaka till vintertid en timme den 31e Oktober vid midnatt. 18. Schema för automatisk på/avlarmning (Timer) Denna sekvens kan användas för dagliga på/avlarmningar. Upp till 10 dagliga händelser kan programmeras. Händelserna sker varje dag i veckan. För att programmera ett automatiskt schema för på/avlarmning, tryck: 64 n a hh mm där: n händelse nummer från 0 till 9 a typ av händelse från 0 till 6 (se tabell nedan) hh timme (tid för händelse) mm minut (tid för händelse) 10

11 a ( 1.) Odelat system ( 2.) Sektionerat system ( 3.) Delat system 0 Ingen händelse Ingen händelse Ingen händelse 1 Full pålarmning Full pålarmning Full pålarmning 2 Full avlarmning Full avlarmning Full avlarmning 3 Full pålarmning Pålarmning A Pålarmning A 4 Full pålarmning Pålarmning AB Pålarmning B 5 Full avlarmning Full avlarmning Avlarmning A 6 Full avlarmning Full avlarmning Avlarmning B Exempel: För att programmera pålarmning av sektion AB i ett sektionerat system vid 22:45 varje dag,tryck: För att avbryta schemat, tryck: Noteringar: Om centralenhetens redan har önskad status innan tiden för automatisk på/avlarmning, kommer centralenheten inte ändra status. Det kan bli konsekvenser om folk vistas i omgivningen efter den tid som automatisk på/avlarmning är ställd till. För att avbryta automatisk på/avlarmning, tryck 64 n 0 Fabriksinställt är alla automatiska på/avlarmningar avtängda. 11

12 19. Programmera telefonnummer för SMS meddelanden Denna inställning görs oftast av installatören under installationen. Programmering av telefonnummer kan också göras av ägaren till systemet i underhållsläge om parametern är ställd på möjlig ( B.). Följ manualen som medföljer kommunikatorn. Noteringar:

13 13

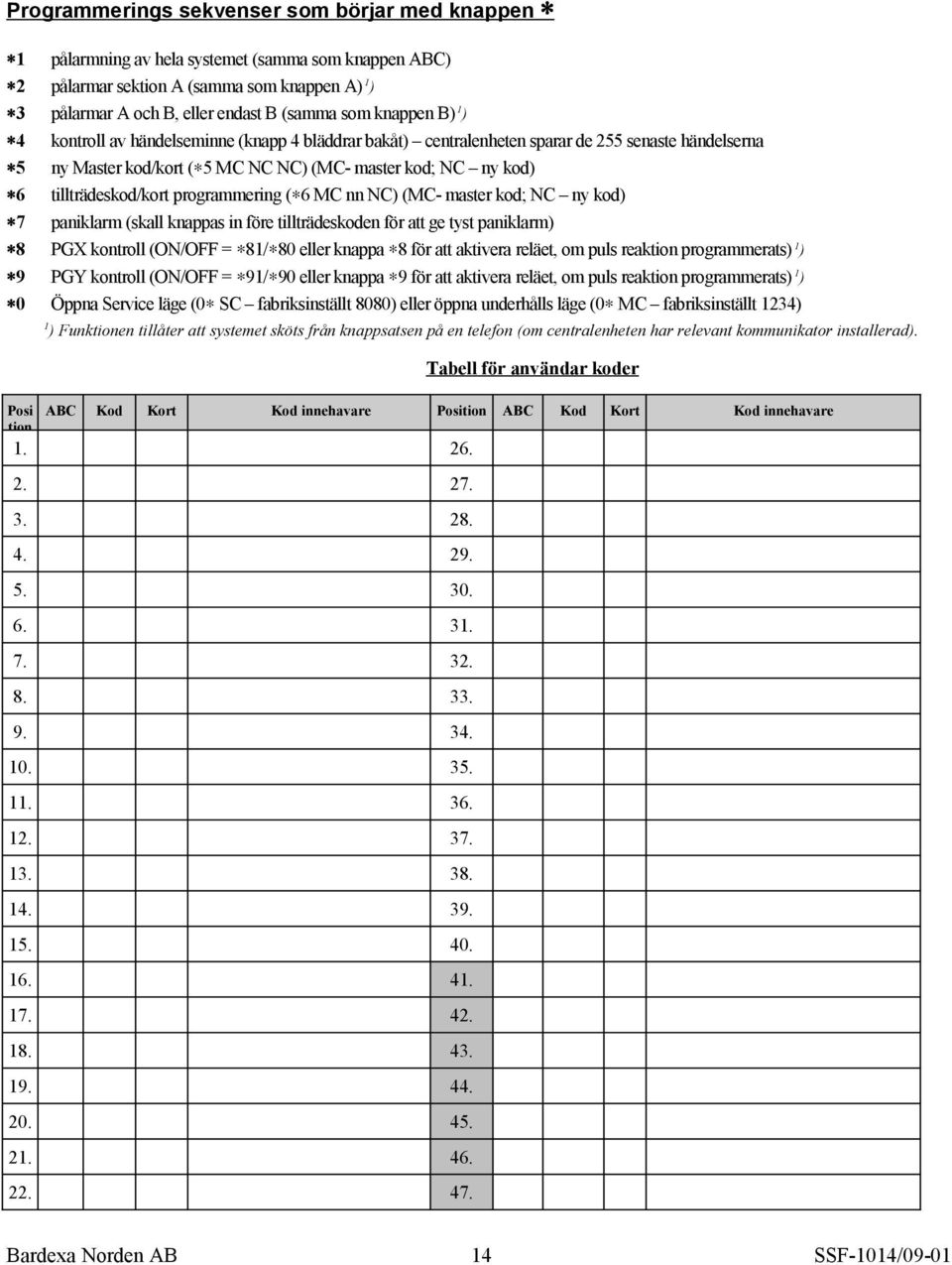

14 Programmerings sekvenser som börjar med knappen 1 pålarmning av hela systemet (samma som knappen ABC) 2 pålarmar sektion A (samma som knappen A) 1 ) 3 pålarmar A och B, eller endast B (samma som knappen B) 1 ) 4 kontroll av händelseminne (knapp 4 bläddrar bakåt) centralenheten sparar de 255 senaste händelserna 5 6 ny Master kod/kort ( 5 MC NC NC) (MC- master kod; NC ny kod) tillträdeskod/kort programmering ( 6 MC nn NC) (MC- master kod; NC ny kod) 7 paniklarm (skall knappas in före tillträdeskoden för att ge tyst paniklarm) 8 PGX kontroll (ON/OFF = 81/ 80 eller knappa 8 för att aktivera reläet, om puls reaktion programmerats) 1 ) 9 PGY kontroll (ON/OFF = 91/ 90 eller knappa 9 för att aktivera reläet, om puls reaktion programmerats) 1 ) 0 Öppna Service läge (0 SC fabriksinställt 8080) eller öppna underhålls läge (0 MC fabriksinställt 1234) 1 ) Funktionen tillåter att systemet sköts från knappsatsen på en telefon (om centralenheten har relevant kommunikator installerad). Tabell för användar koder Posi ABC Kod Kort Kod innehavare Position ABC Kod Kort Kod innehavare tion

15 Riktlinjer för ifyllnad av tabellen: Använd kolumn ABC för att markera sektioner tillgängliga i ett delat system Använd kod kolumnen för att markera att en position är upptagen av en kod Använd Kort kolumnen för att markera är upptagen av ett kort Använd kolumnen kod innehavare för att skriva ned namnet på personen som har tillåtelse att använda koden Använd position för koder/kort vars handhavande inte skall rapporteras med SMS meddelande. OASiS konfigurations tabell No. OASiS konfiguration för centralenhet 1. Ett odelat system (endast ABC) 2. Ett sektionerat system (A eller AB eller ABC) 3. Ett delat system (A eller B eller ABC) 4. Pålarmning utan tillträdeskod (snabbknappar) 5. Tillträde med kort och kod (både kort och kod måste användas) 6. Indikering för utgångsfördröjning 7. Indikering för utgångsfördröjning vid delvis larmning 8. Indikering för ingångsfördröjning 9. Permanent larmstatus i displayen vid pålarmat system 10. Aktiv detektor indikering 11. Automatisk bortkoppling av aktiva detektorer 12. Extra fördröjd detektor (utökad ut/ingångsfördröjning) 13. Relä X: 14. Relä Y: 15. Avlarmning med service kod möjlig sek Utgångsfördröjnings tid sek Ingångsfördröjnings tid för tillträde till entré dörr sek Ingångsfördröjnings tid för tillträde vid extra-fördröjd detektor A. B. C. Automatisk omställning till sommartid Programmering av telefon nummer i underhållsläge möjlig Typ av kommunikator installerad i systemet Notering: Tabellen skall fyllas i av installatören i enlighet med system konfigurationen Andra kolumnen indikerar att motsvarade funktion är möjlig C ABC A B A C B 15

16 1. Odelat system Tillåter endast pålarmning av hela systemet 2. Sektionerat system Pålarmning A eller AB eller hela systemet (ABC) 3. Delat system Pålarmning A eller B. Sektion C pålarmas när A och B är pålarmat 16

17 Tabell för enheters placering Positi on ABC Typ Placering / Användare Position ABC Typ Placering / Användare Riktlinjer för ifyllnad av tabellen: Tabellen skall fyllas i av installatören i enlighet med system konfigurationen. Använd kolumn ABC för att markera vilken sektion en enhet tillhör. Använd kolumn Typ för att beskriva vilken typ av enhet som används (t.ex. JA-80P, JA-80M, RC-80, ). Använd kolumn plats/användare för att beskriva var en detektor är placeras (hallen, vardagsrummet, ) eller skriv ned användaren av en fjärrkontroll (Kalle, Anna). Tabellen kan också skrivas ut i ComLink programmet. 17
