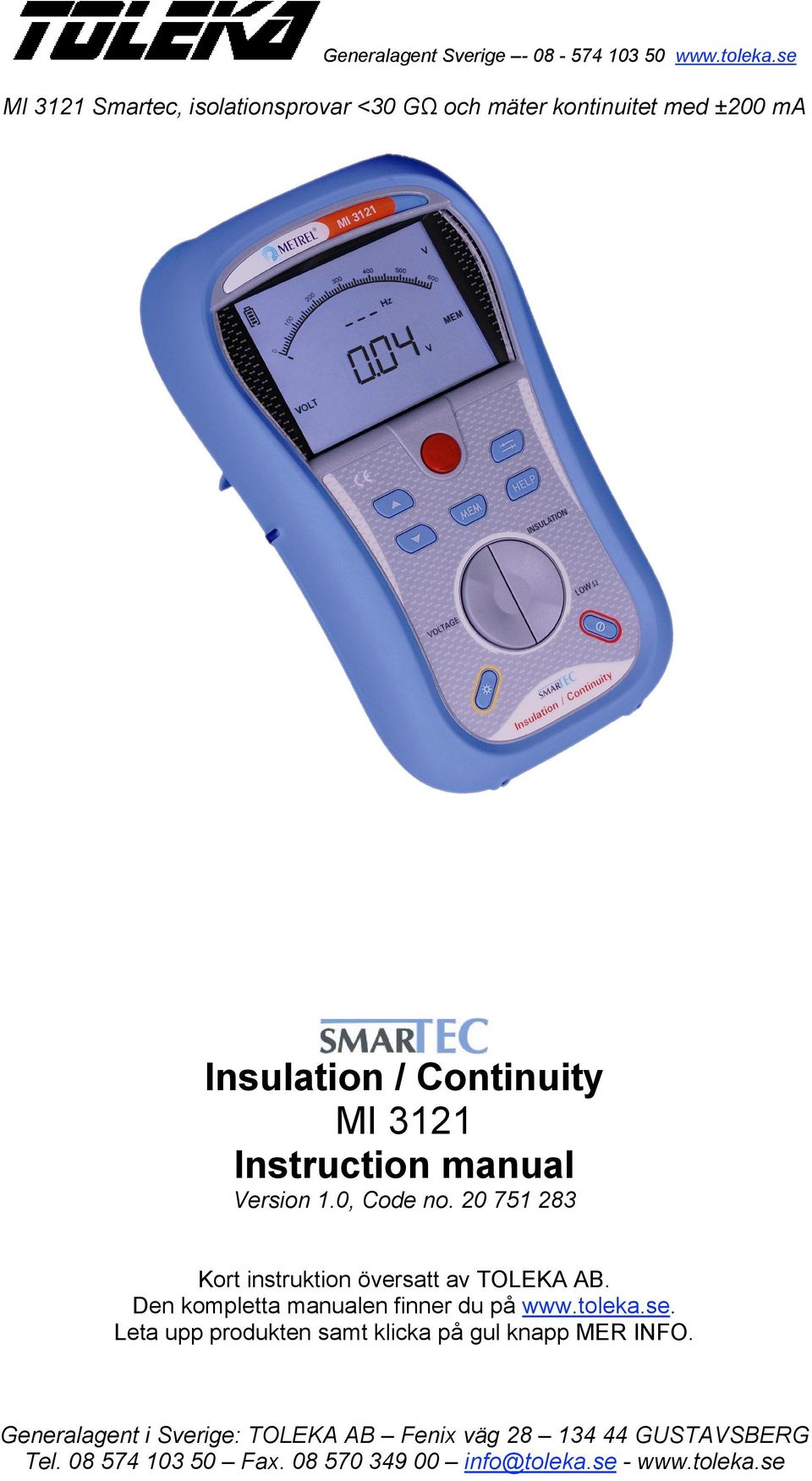

1 Generalagent Sverige MI 3121 Smartec, isolationsprovar <30 GΩ och mäter kontinuitet med ±200 ma Insulation / Continuity MI 3121 Instruction manual Version 1.0, Code no Kort instruktion översatt av TOLEKA AB. Den kompletta manualen finner du på Leta upp produkten samt klicka på gul knapp MER INFO.

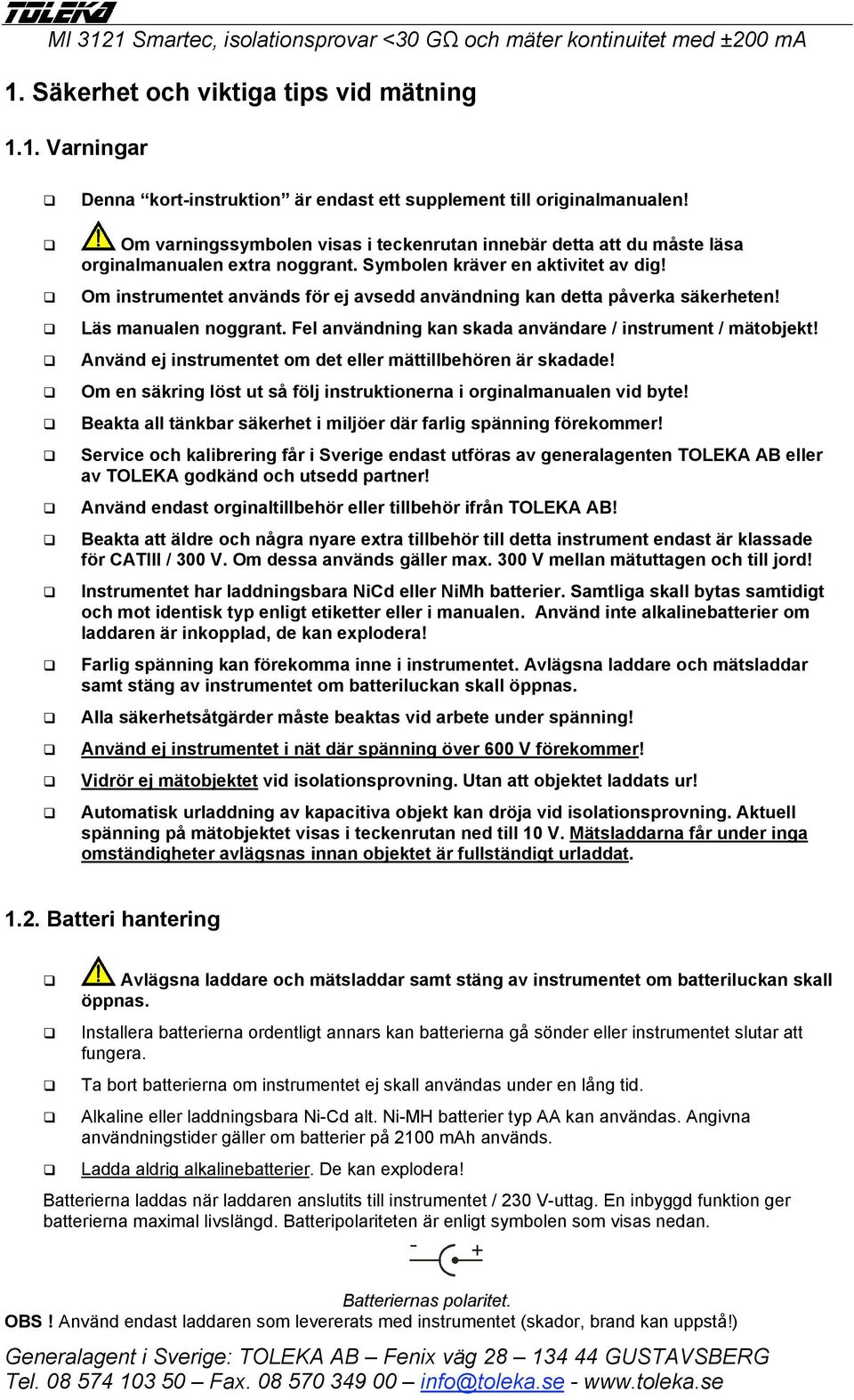

2 MI 3121 Smartec, isolationsprovar <30 GΩ och mäter kontinuitet med ±200 ma 1. Säkerhet och viktiga tips vid mätning 1.1. Varningar Denna kort-instruktion är endast ett supplement till originalmanualen! Om varningssymbolen visas i teckenrutan innebär detta att du måste läsa orginalmanualen extra noggrant. Symbolen kräver en aktivitet av dig! Om instrumentet används för ej avsedd användning kan detta påverka säkerheten! Läs manualen noggrant. Fel användning kan skada användare / instrument / mätobjekt! Använd ej instrumentet om det eller mättillbehören är skadade! Om en säkring löst ut så följ instruktionerna i orginalmanualen vid byte! Beakta all tänkbar säkerhet i miljöer där farlig spänning förekommer! Service och kalibrering får i Sverige endast utföras av generalagenten TOLEKA AB eller av TOLEKA godkänd och utsedd partner! Använd endast orginaltillbehör eller tillbehör ifrån TOLEKA AB! Beakta att äldre och några nyare extra tillbehör till detta instrument endast är klassade för CATIII / 300 V. Om dessa används gäller max. 300 V mellan mätuttagen och till jord! Instrumentet har laddningsbara NiCd eller NiMh batterier. Samtliga skall bytas samtidigt och mot identisk typ enligt etiketter eller i manualen. Använd inte alkalinebatterier om laddaren är inkopplad, de kan explodera! Farlig spänning kan förekomma inne i instrumentet. Avlägsna laddare och mätsladdar samt stäng av instrumentet om batteriluckan skall öppnas. Alla säkerhetsåtgärder måste beaktas vid arbete under spänning! Använd ej instrumentet i nät där spänning över 600 V förekommer! Vidrör ej mätobjektet vid isolationsprovning. Utan att objektet laddats ur! Automatisk urladdning av kapacitiva objekt kan dröja vid isolationsprovning. Aktuell spänning på mätobjektet visas i teckenrutan ned till 10 V. Mätsladdarna får under inga omständigheter avlägsnas innan objektet är fullständigt urladdat Batteri hantering Avlägsna laddare och mätsladdar samt stäng av instrumentet om batteriluckan skall öppnas. Installera batterierna ordentligt annars kan batterierna gå sönder eller instrumentet slutar att fungera. Ta bort batterierna om instrumentet ej skall användas under en lång tid. Alkaline eller laddningsbara Ni-Cd alt. Ni-MH batterier typ AA kan användas. Angivna användningstider gäller om batterier på 2100 mah används. Ladda aldrig alkalinebatterier. De kan explodera! Batterierna laddas när laddaren anslutits till instrumentet / 230 V-uttag. En inbyggd funktion ger batterierna maximal livslängd. Batteripolariteten är enligt symbolen som visas nedan. - + Batteriernas polaritet. OBS! Använd endast laddaren som levererats med instrumentet (skador, brand kan uppstå!)

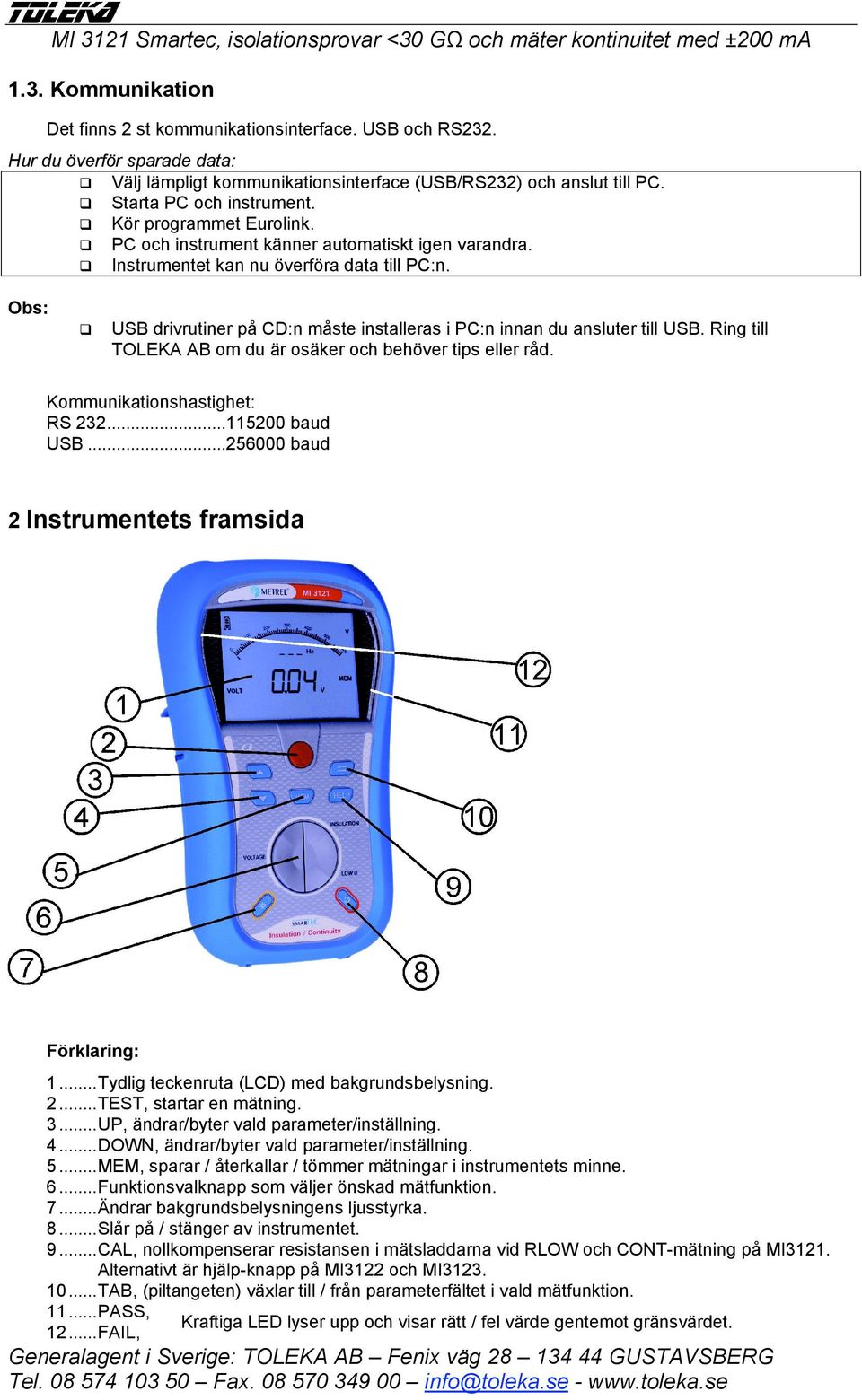

3 MI 3121 Smartec, isolationsprovar <30 GΩ och mäter kontinuitet med ±200 ma 1.3. Kommunikation Det finns 2 st kommunikationsinterface. USB och RS232. Hur du överför sparade data: Välj lämpligt kommunikationsinterface (USB/RS232) och anslut till PC. Starta PC och instrument. Kör programmet Eurolink. PC och instrument känner automatiskt igen varandra. Instrumentet kan nu överföra data till PC:n. Obs: USB drivrutiner på CD:n måste installeras i PC:n innan du ansluter till USB. Ring till TOLEKA AB om du är osäker och behöver tips eller råd. Kommunikationshastighet: RS baud USB baud 2 Instrumentets framsida Förklaring: 1...Tydlig teckenruta (LCD) med bakgrundsbelysning. 2...TEST, startar en mätning. 3...UP, ändrar/byter vald parameter/inställning. 4...DOWN, ändrar/byter vald parameter/inställning. 5...MEM, sparar / återkallar / tömmer mätningar i instrumentets minne. 6...Funktionsvalknapp som väljer önskad mätfunktion. 7...Ändrar bakgrundsbelysningens ljusstyrka. 8...Slår på / stänger av instrumentet. 9...CAL, nollkompenserar resistansen i mätsladdarna vid RLOW och CONT-mätning på MI3121. Alternativt är hjälp-knapp på MI3122 och MI TAB, (piltangeten) växlar till / från parameterfältet i vald mätfunktion PASS, 12...FAIL, Kraftiga LED lyser upp och visar rätt / fel värde gentemot gränsvärdet.

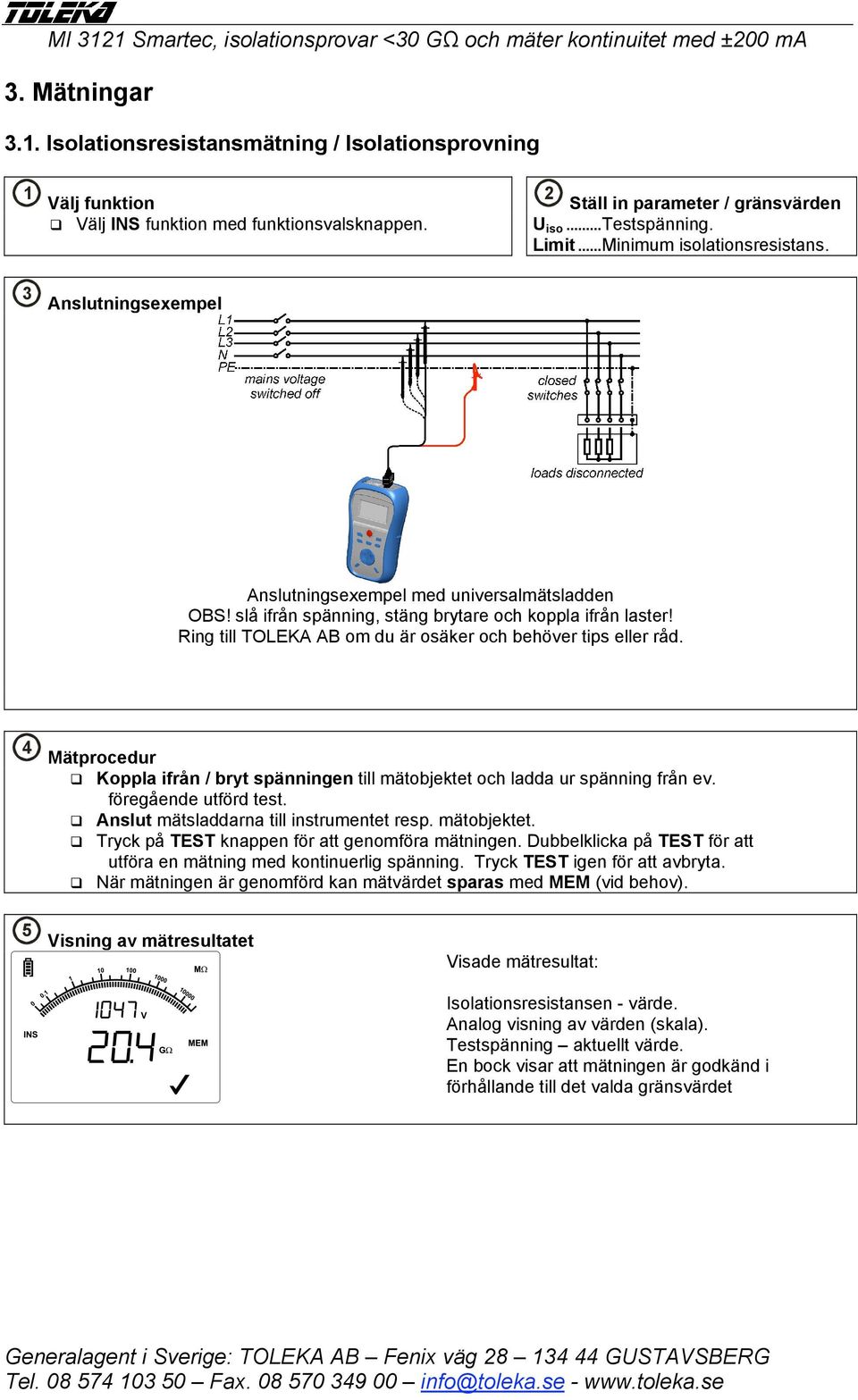

4 5 Visning av mätresultatet Visade mätresultat: MI 3121 Smartec, isolationsprovar <30 GΩ och mäter kontinuitet med ±200 ma 3. Mätningar 3.1. Isolationsresistansmätning / Isolationsprovning 1 2 Välj funktion Ställ in parameter / gränsvärden Välj INS funktion med funktionsvalsknappen. U iso...testspänning. Limit...Minimum isolationsresistans. 3 Anslutningsexempel Anslutningsexempel med universalmätsladden OBS! slå ifrån spänning, stäng brytare och koppla ifrån laster! Ring till TOLEKA AB om du är osäker och behöver tips eller råd. 4 Mätprocedur Koppla ifrån / bryt spänningen till mätobjektet och ladda ur spänning från ev. föregående utförd test. Anslut mätsladdarna till instrumentet resp. mätobjektet. Tryck på TEST knappen för att genomföra mätningen. Dubbelklicka på TEST för att utföra en mätning med kontinuerlig spänning. Tryck TEST igen för att avbryta. När mätningen är genomförd kan mätvärdet sparas med MEM (vid behov). Isolationsresistansen - värde. Analog visning av värden (skala). Testspänning aktuellt värde. En bock visar att mätningen är godkänd i förhållande till det valda gränsvärdet

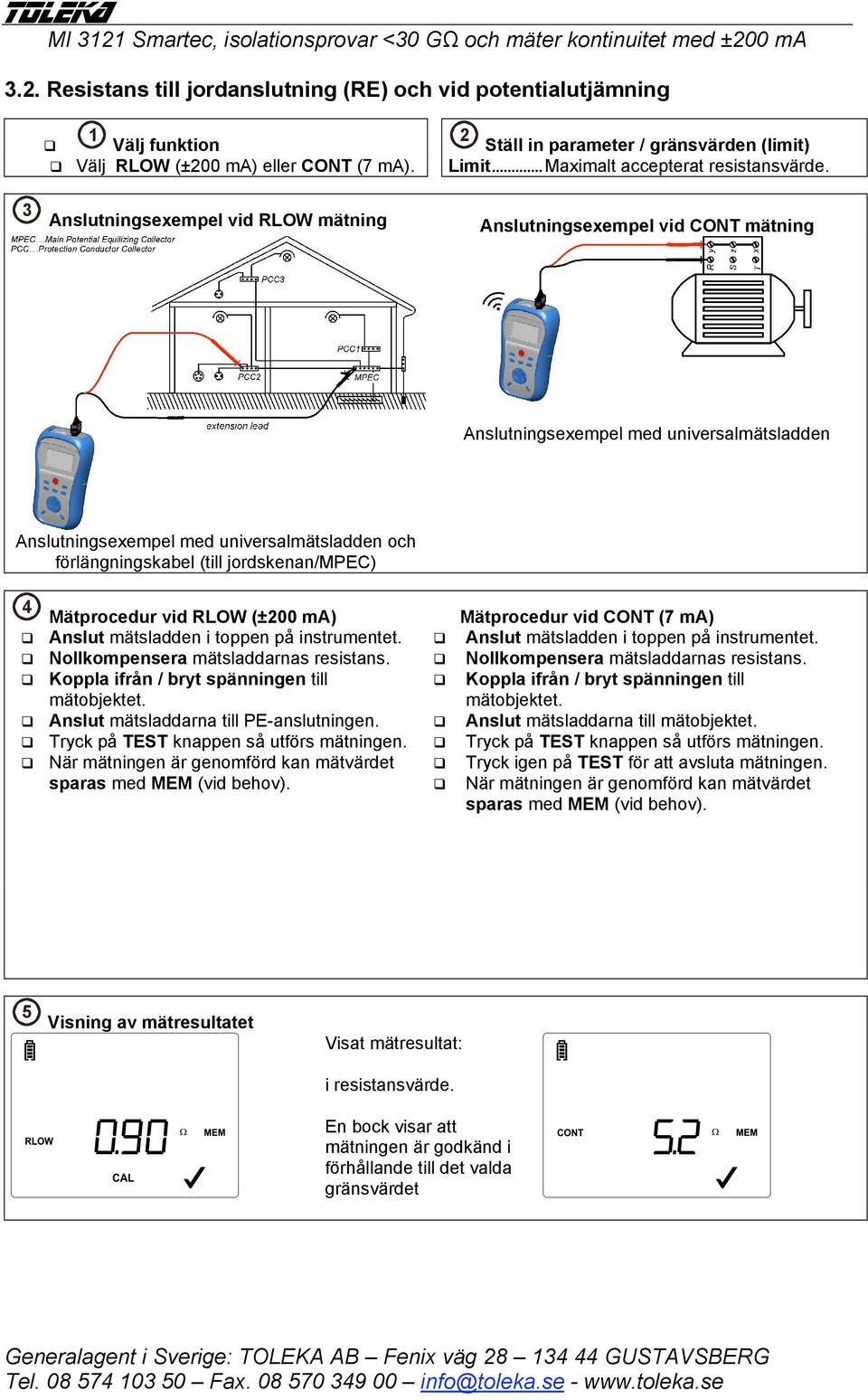

5 5 Visning av mätresultatet Visat mätresultat: MI 3121 Smartec, isolationsprovar <30 GΩ och mäter kontinuitet med ±200 ma 3.2. Resistans till jordanslutning (RE) och vid potentialutjämning 1 2 Välj funktion Ställ in parameter / gränsvärden (limit) Välj RLOW (±200 ma) eller CONT (7 ma). Limit...Maximalt accepterat resistansvärde. 3 Anslutningsexempel vid RLOW mätning Anslutningsexempel vid CONT mätning Anslutningsexempel med universalmätsladden Anslutningsexempel med universalmätsladden och förlängningskabel (till jordskenan/mpec) 4 Mätprocedur vid RLOW (±200 ma) Mätprocedur vid CONT (7 ma) Anslut mätsladden i toppen på instrumentet. Anslut mätsladden i toppen på instrumentet. Nollkompensera mätsladdarnas resistans. Nollkompensera mätsladdarnas resistans. Koppla ifrån / bryt spänningen till mätobjektet. Koppla ifrån / bryt spänningen till mätobjektet. Anslut mätsladdarna till PE-anslutningen. Anslut mätsladdarna till mätobjektet. Tryck på TEST knappen så utförs mätningen. Tryck på TEST knappen så utförs mätningen. När mätningen är genomförd kan mätvärdet Tryck igen på TEST för att avsluta mätningen. sparas med MEM (vid behov). När mätningen är genomförd kan mätvärdet sparas med MEM (vid behov). i resistansvärde. En bock visar att mätningen är godkänd i förhållande till det valda gränsvärdet

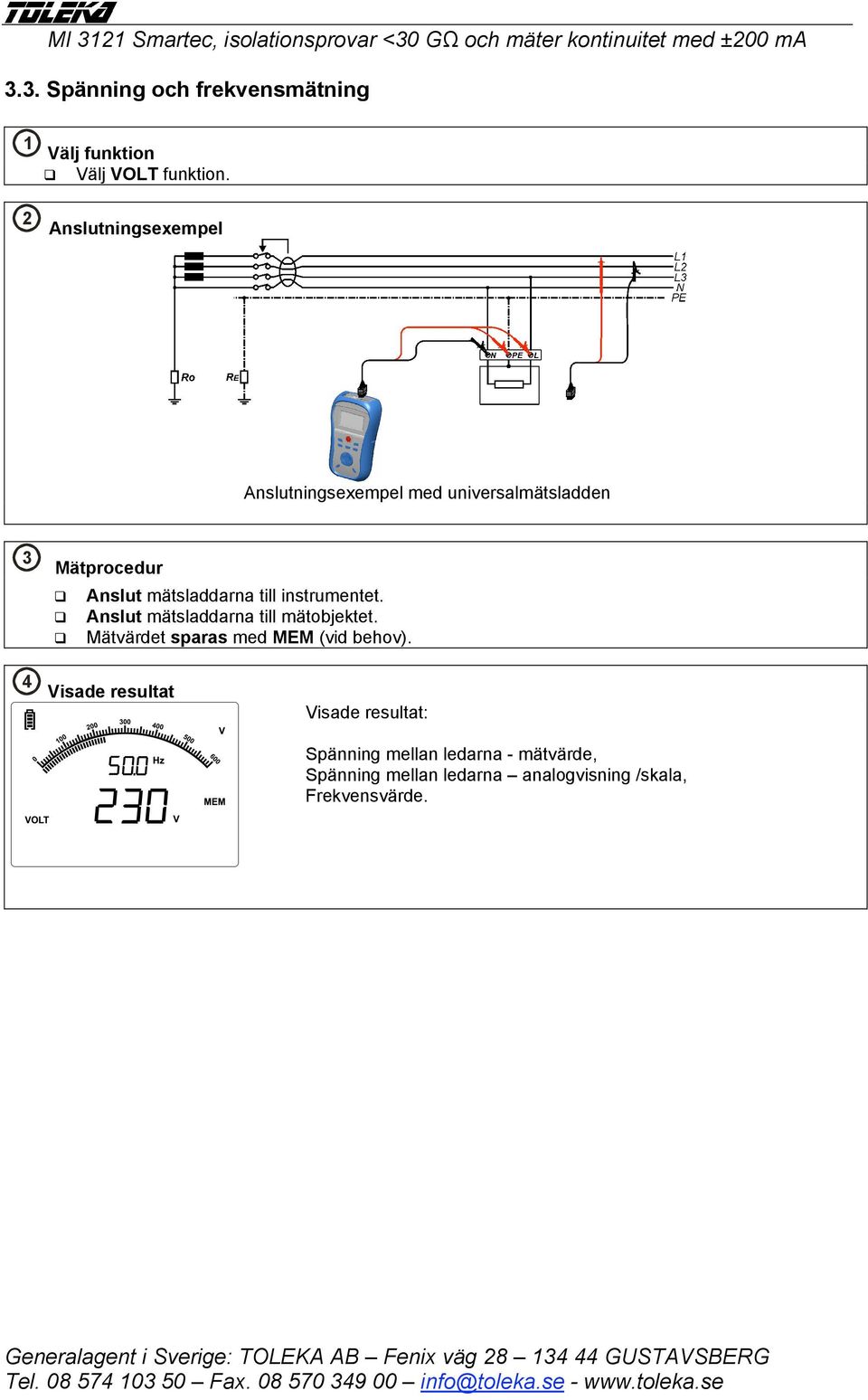

6 4 Visade resultat Visade resultat: MI 3121 Smartec, isolationsprovar <30 GΩ och mäter kontinuitet med ±200 ma 3.3. Spänning och frekvensmätning 1 Välj funktion Välj VOLT funktion. 2 Anslutningsexempel Anslutningsexempel med universalmätsladden 3 Mätprocedur Anslut mätsladdarna till instrumentet. Anslut mätsladdarna till mätobjektet. Mätvärdet sparas med MEM (vid behov). Spänning mellan ledarna - mätvärde, Spänning mellan ledarna analogvisning /skala, Frekvensvärde.

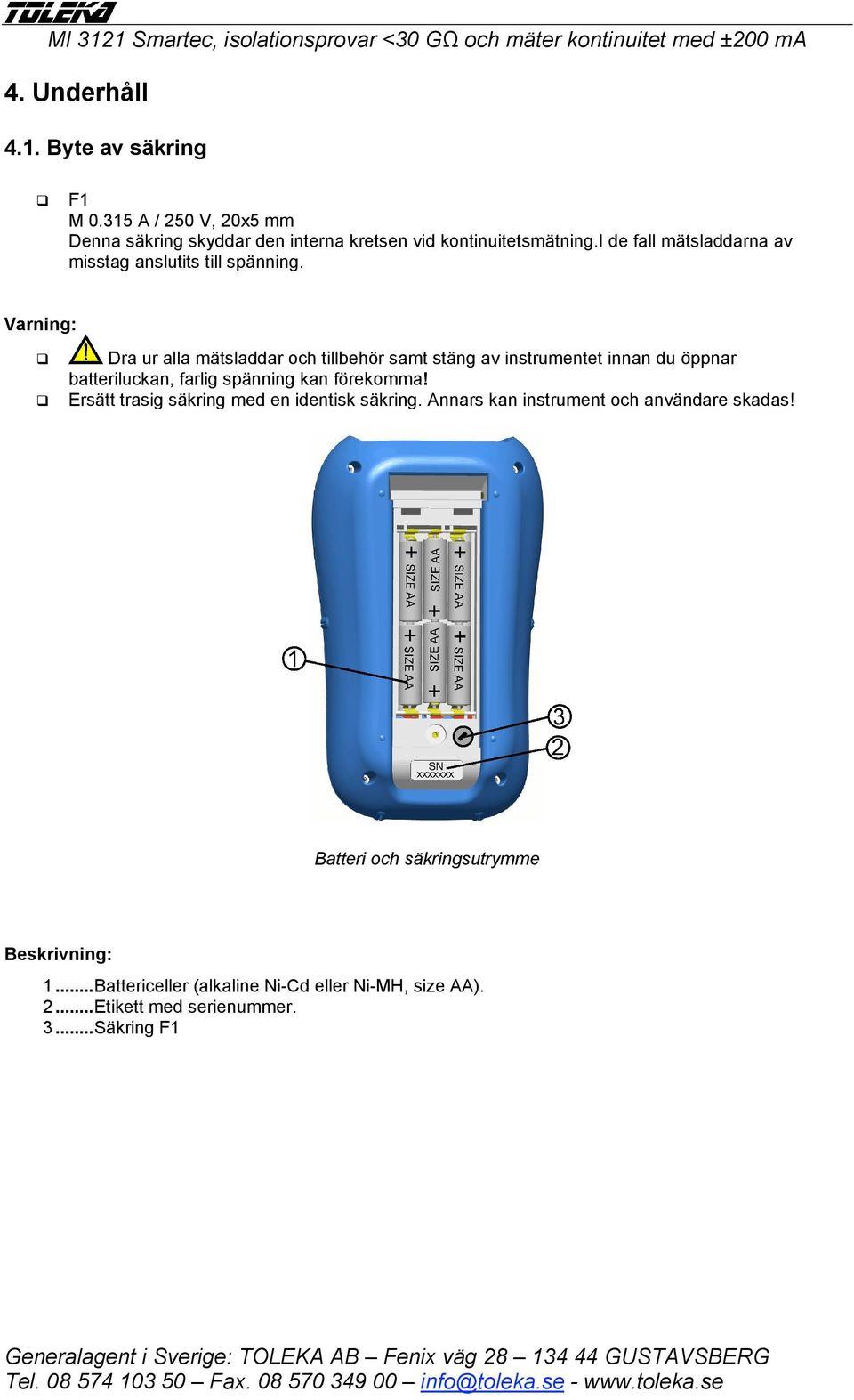

7 MI 3121 Smartec, isolationsprovar <30 GΩ och mäter kontinuitet med ±200 ma 4. Underhåll 4.1. Byte av säkring F1 M A / 250 V, 20x5 mm Denna säkring skyddar den interna kretsen vid kontinuitetsmätning.i de fall mätsladdarna av misstag anslutits till spänning. Varning: Dra ur alla mätsladdar och tillbehör samt stäng av instrumentet innan du öppnar batteriluckan, farlig spänning kan förekomma! Ersätt trasig säkring med en identisk säkring. Annars kan instrument och användare skadas! Batteri och säkringsutrymme Beskrivning: 1...Battericeller (alkaline Ni-Cd eller Ni-MH, size AA). 2...Etikett med serienummer. 3...Säkring F1
