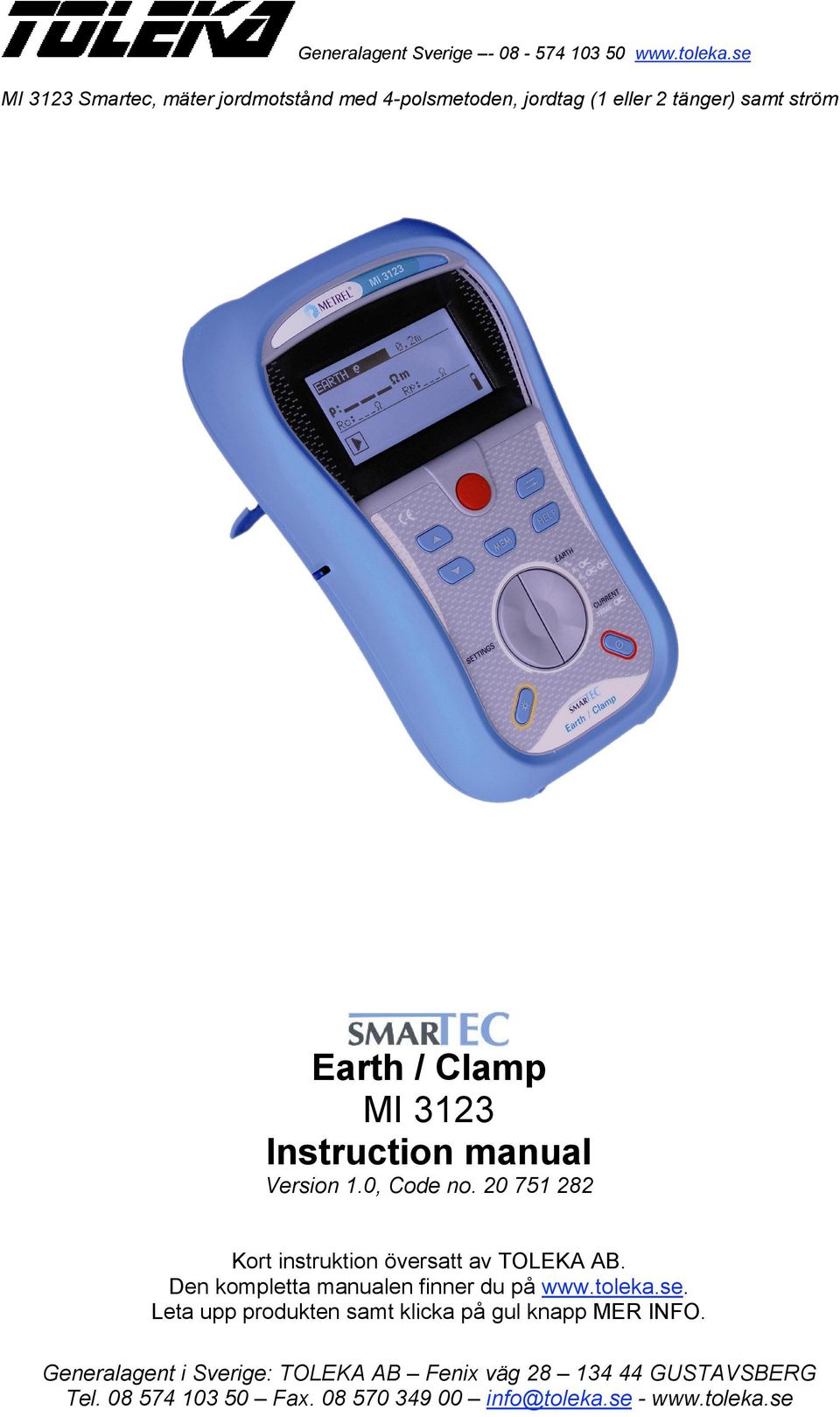

1 Generalagent Sverige MI 3123 Smartec, mäter jordmotstånd med 4-polsmetoden, jordtag (1 eller 2 tänger) samt ström Earth / Clamp MI 3123 Instruction manual Version 1.0, Code no Kort instruktion översatt av TOLEKA AB. Den kompletta manualen finner du på Leta upp produkten samt klicka på gul knapp MER INFO.

ström Earth / Clamp MI 3123 Instruction manual Version 1.0, Code no.

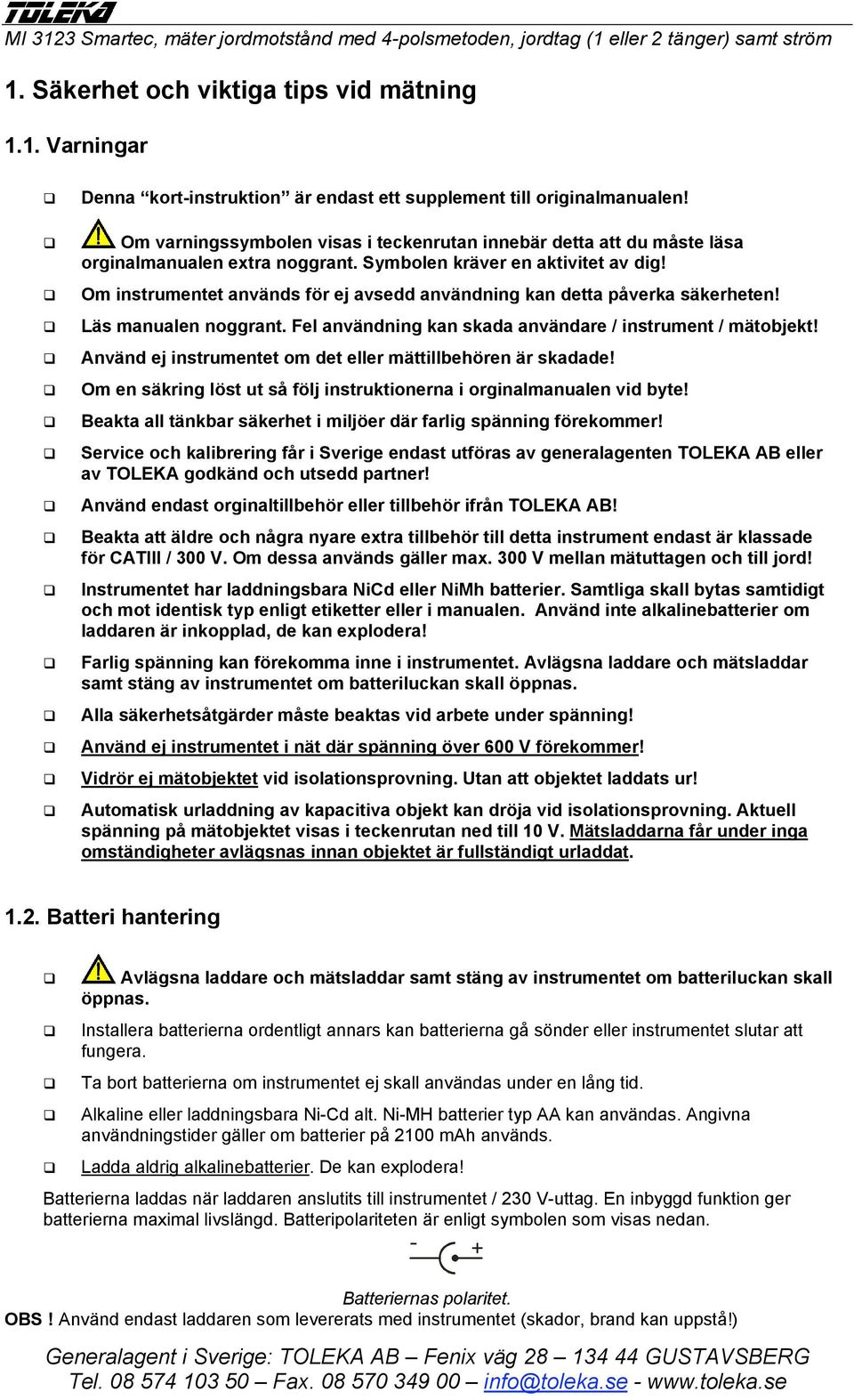

2 1. Säkerhet och viktiga tips vid mätning 1.1. Varningar Denna kort-instruktion är endast ett supplement till originalmanualen! Om varningssymbolen visas i teckenrutan innebär detta att du måste läsa orginalmanualen extra noggrant. Symbolen kräver en aktivitet av dig! Om instrumentet används för ej avsedd användning kan detta påverka säkerheten! Läs manualen noggrant. Fel användning kan skada användare / instrument / mätobjekt! Använd ej instrumentet om det eller mättillbehören är skadade! Om en säkring löst ut så följ instruktionerna i orginalmanualen vid byte! Beakta all tänkbar säkerhet i miljöer där farlig spänning förekommer! Service och kalibrering får i Sverige endast utföras av generalagenten TOLEKA AB eller av TOLEKA godkänd och utsedd partner! Använd endast orginaltillbehör eller tillbehör ifrån TOLEKA AB! Beakta att äldre och några nyare extra tillbehör till detta instrument endast är klassade för CATIII / 300 V. Om dessa används gäller max. 300 V mellan mätuttagen och till jord! Instrumentet har laddningsbara NiCd eller NiMh batterier. Samtliga skall bytas samtidigt och mot identisk typ enligt etiketter eller i manualen. Använd inte alkalinebatterier om laddaren är inkopplad, de kan explodera! Farlig spänning kan förekomma inne i instrumentet. Avlägsna laddare och mätsladdar samt stäng av instrumentet om batteriluckan skall öppnas. Alla säkerhetsåtgärder måste beaktas vid arbete under spänning! Använd ej instrumentet i nät där spänning över 600 V förekommer! Vidrör ej mätobjektet vid isolationsprovning. Utan att objektet laddats ur! Automatisk urladdning av kapacitiva objekt kan dröja vid isolationsprovning. Aktuell spänning på mätobjektet visas i teckenrutan ned till 10 V. Mätsladdarna får under inga omständigheter avlägsnas innan objektet är fullständigt urladdat Batteri hantering Avlägsna laddare och mätsladdar samt stäng av instrumentet om batteriluckan skall öppnas. Installera batterierna ordentligt annars kan batterierna gå sönder eller instrumentet slutar att fungera. Ta bort batterierna om instrumentet ej skall användas under en lång tid. Alkaline eller laddningsbara Ni-Cd alt. Ni-MH batterier typ AA kan användas. Angivna användningstider gäller om batterier på 2100 mah används. Ladda aldrig alkalinebatterier. De kan explodera! Batterierna laddas när laddaren anslutits till instrumentet / 230 V-uttag. En inbyggd funktion ger batterierna maximal livslängd. Batteripolariteten är enligt symbolen som visas nedan. - + Batteriernas polaritet. OBS! Använd endast laddaren som levererats med instrumentet (skador, brand kan uppstå!)

Om instrumentet används för ej avsedd användning kan detta påverka säkerheten! Läs manualen noggrant. Fel användning kan skada användare / instrument / mätobjekt!

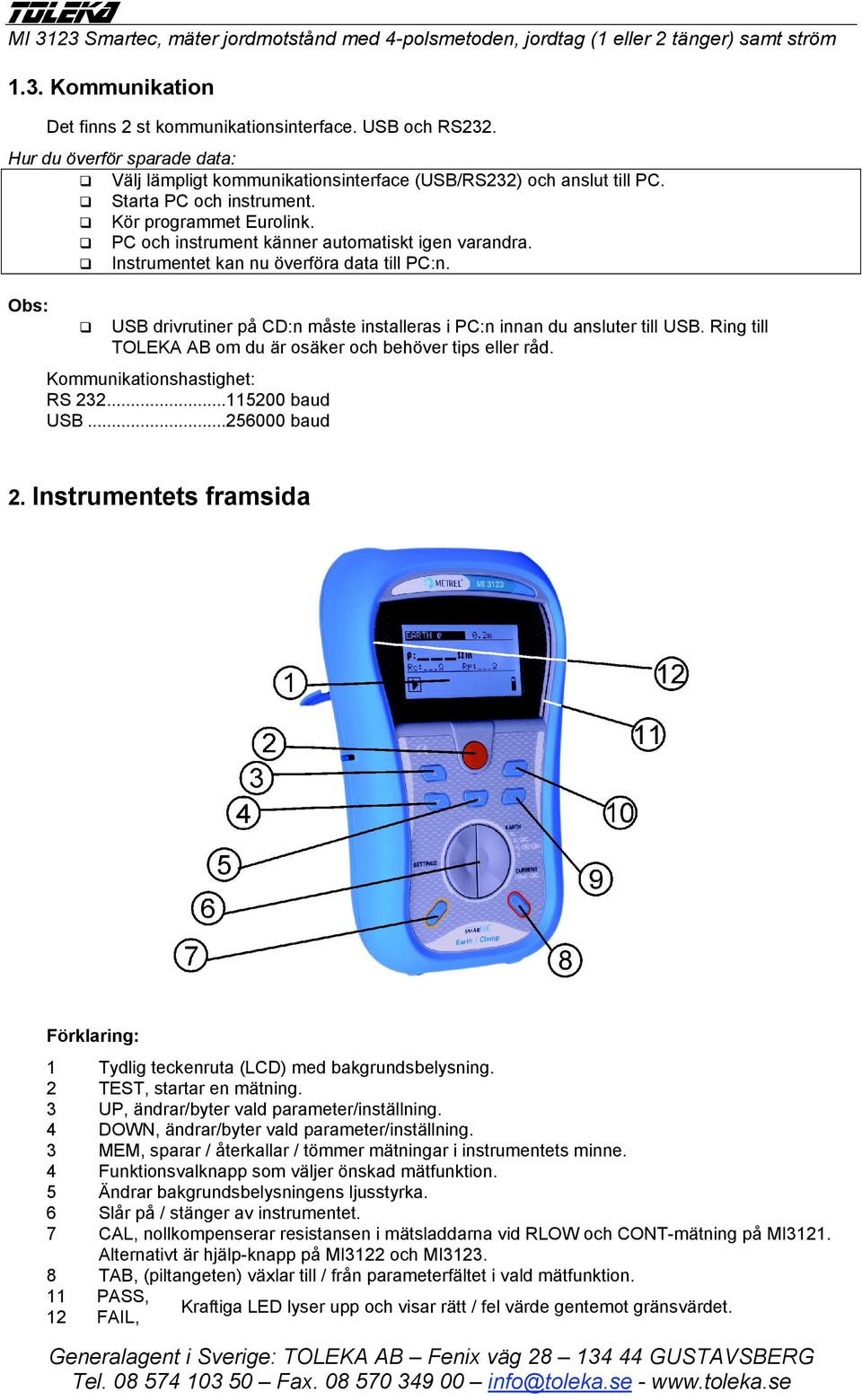

3 1.3. Kommunikation Det finns 2 st kommunikationsinterface. USB och RS232. Hur du överför sparade data: Välj lämpligt kommunikationsinterface (USB/RS232) och anslut till PC. Starta PC och instrument. Kör programmet Eurolink. PC och instrument känner automatiskt igen varandra. Instrumentet kan nu överföra data till PC:n. Obs: USB drivrutiner på CD:n måste installeras i PC:n innan du ansluter till USB. Ring till TOLEKA AB om du är osäker och behöver tips eller råd. Kommunikationshastighet: RS baud USB baud 2. Instrumentets framsida Förklaring: 1 Tydlig teckenruta (LCD) med bakgrundsbelysning. 2 TEST, startar en mätning. 3 UP, ändrar/byter vald parameter/inställning. 4 DOWN, ändrar/byter vald parameter/inställning. 3 MEM, sparar / återkallar / tömmer mätningar i instrumentets minne. 4 Funktionsvalknapp som väljer önskad mätfunktion. 5 Ändrar bakgrundsbelysningens ljusstyrka. 6 Slår på / stänger av instrumentet. 7 CAL, nollkompenserar resistansen i mätsladdarna vid RLOW och CONT-mätning på MI3121. Alternativt är hjälp-knapp på MI3122 och MI TAB, (piltangeten) växlar till / från parameterfältet i vald mätfunktion. 11 PASS, Kraftiga LED lyser upp och visar rätt / fel värde gentemot gränsvärdet. 12 FAIL,

Obs: USB drivrutiner på CD:n måste installeras i PC:n innan du ansluter till USB. Ring till TOLEKA AB om du är osäker och behöver tips eller råd. Kommunikationshastighet: RS 232...115200 baud USB.

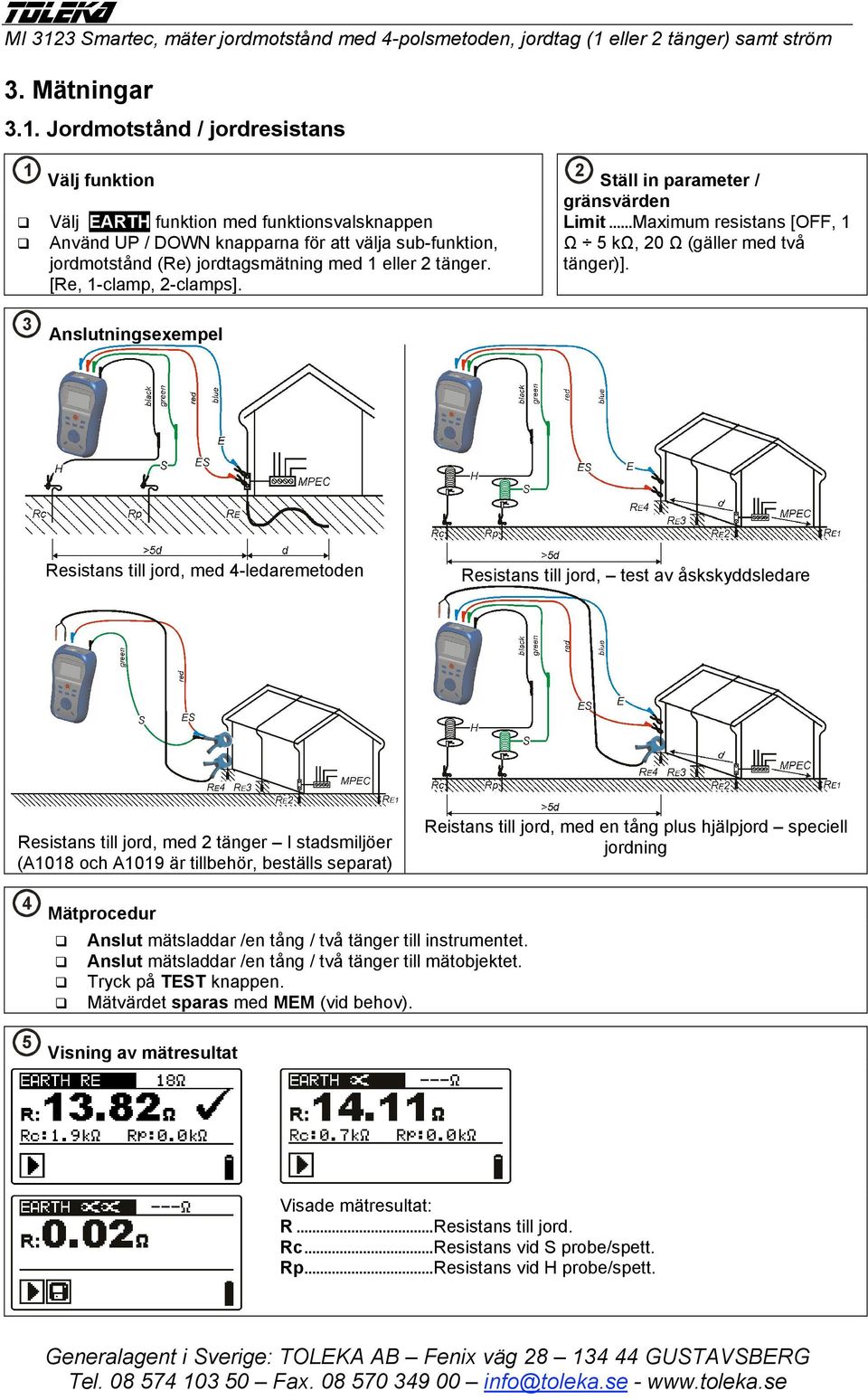

4 3. Mätningar 3.1. Jordmotstånd / jordresistans 1 Välj funktion 2 Ställ in parameter / gränsvärden Välj EARTH funktion med funktionsvalsknappen Limit...Maximum resistans [OFF, 1 Använd UP / DOWN knapparna för att välja sub-funktion, jordmotstånd (Re) jordtagsmätning med 1 eller 2 tänger. [Re, 1-clamp, 2-clamps]. Ω 5 kω, 20 Ω (gäller med två tänger)]. 3 Anslutningsexempel Resistans till jord, med 4-ledaremetoden Resistans till jord, test av åskskyddsledare Resistans till jord, med 2 tänger I stadsmiljöer (A1018 och A1019 är tillbehör, beställs separat) Reistans till jord, med en tång plus hjälpjord speciell jordning 4 Mätprocedur Anslut mätsladdar /en tång / två tänger till instrumentet. Anslut mätsladdar /en tång / två tänger till mätobjektet. Tryck på TEST knappen. Mätvärdet sparas med MEM (vid behov). 5 Visning av mätresultat Visade mätresultat: R...Resistans till jord. Rc...Resistans vid S probe/spett. Rp...Resistans vid H probe/spett.

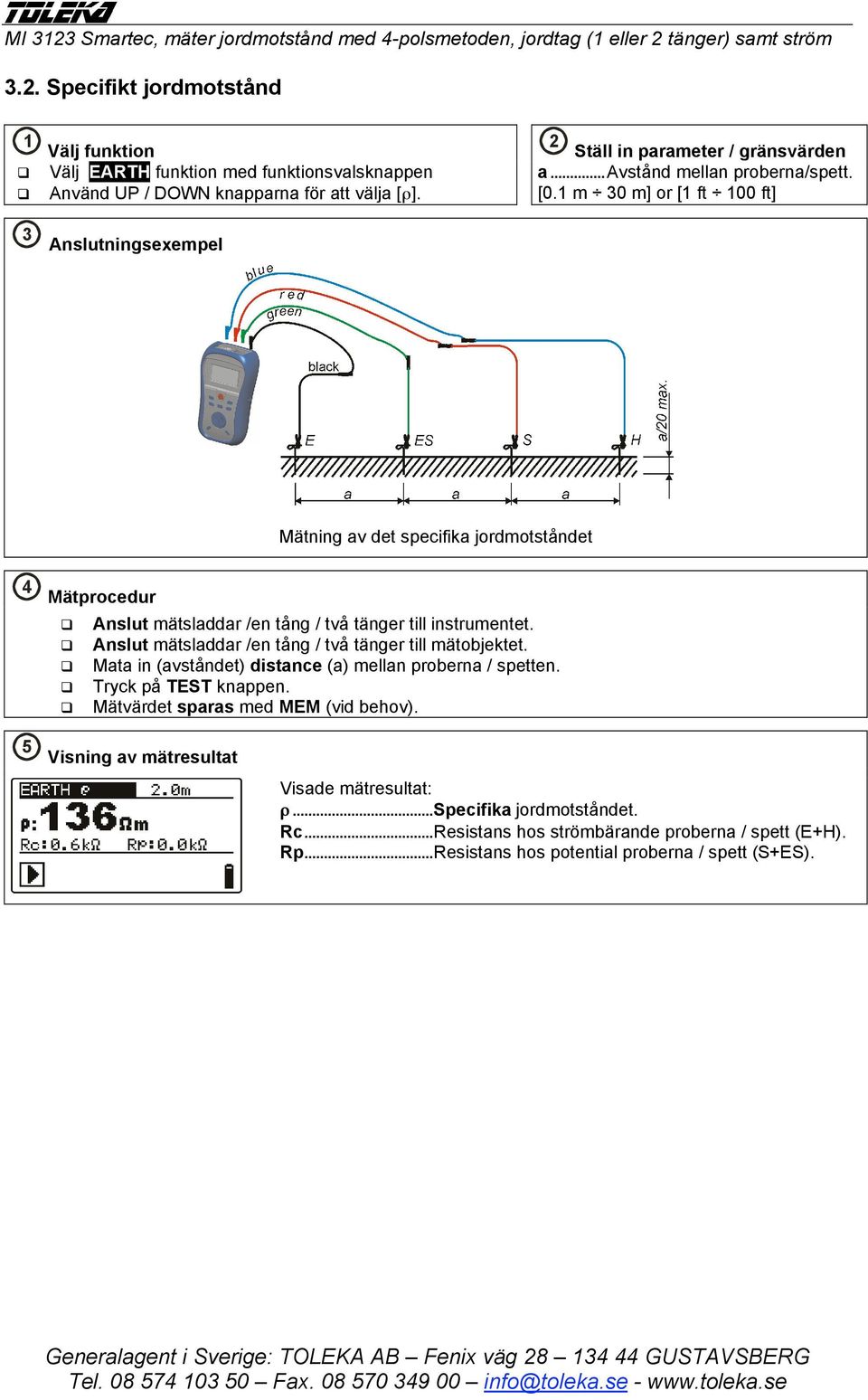

5 3.2. Specifikt jordmotstånd 1 Välj funktion 2 Ställ in parameter / gränsvärden Välj EARTH funktion med funktionsvalsknappen a...avstånd mellan proberna/spett. Använd UP / DOWN knapparna för att välja [ρ]. [0.1 m 30 m] or [1 ft 100 ft] 3 Anslutningsexempel Mätning av det specifika jordmotståndet 4 Mätprocedur Anslut mätsladdar /en tång / två tänger till instrumentet. Anslut mätsladdar /en tång / två tänger till mätobjektet. Mata in (avståndet) distance (a) mellan proberna / spetten. Tryck på TEST knappen. Mätvärdet sparas med MEM (vid behov). 5 Visning av mätresultat Visade mätresultat: ρ...specifika jordmotståndet. Rc...Resistans hos strömbärande proberna / spett (E+H). Rp...Resistans hos potential proberna / spett (S+ES).

1 m 30 m] or [1 ft 100 ft] 3 Anslutningsexempel Mätning av det specifika jordmotståndet 4 Mätprocedur Anslut mätsladdar /en tång / två tänger till instrumentet.

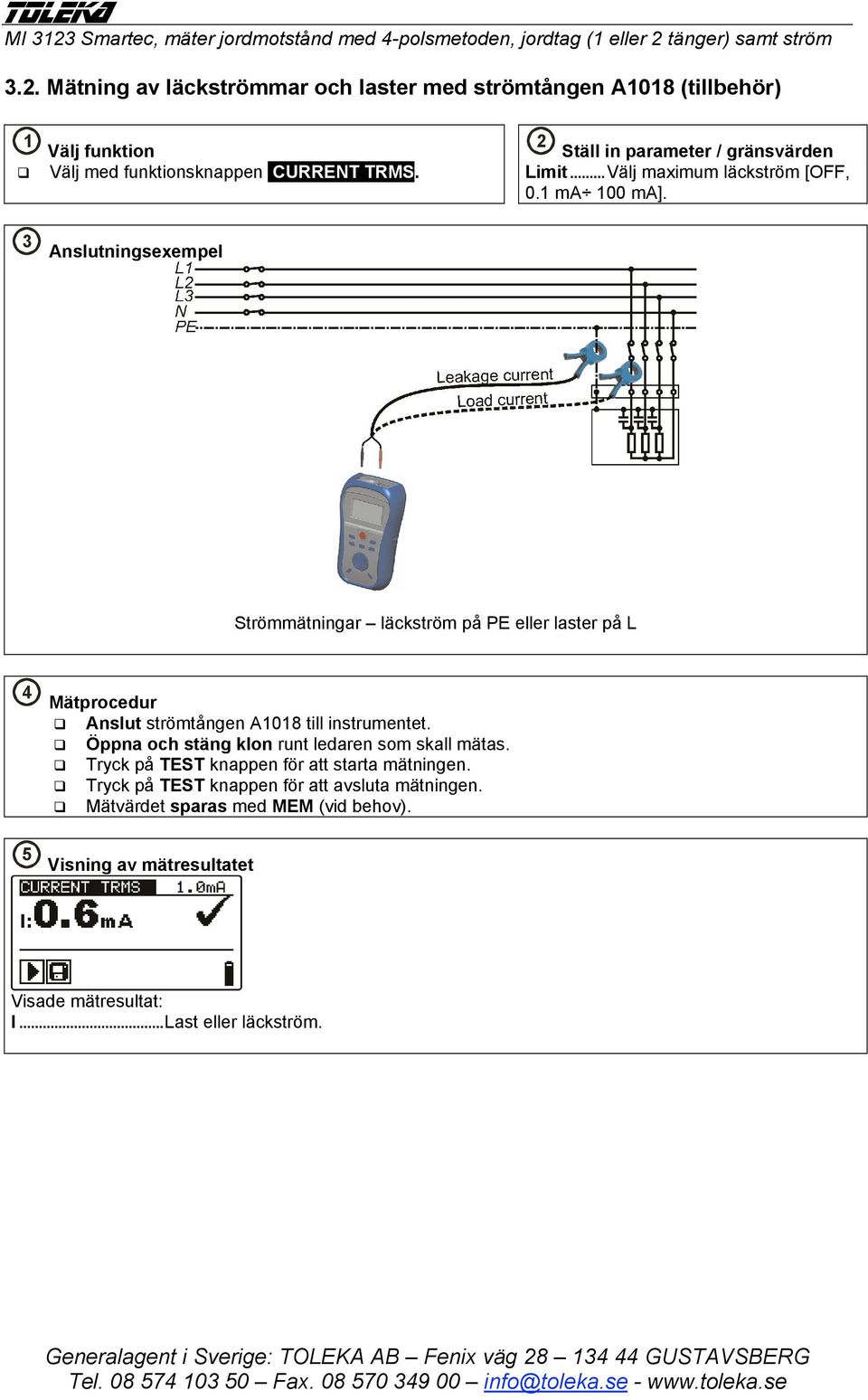

6 3.2. Mätning av läckströmmar och laster med strömtången A1018 (tillbehör) 1 Välj funktion 2 Ställ in parameter / gränsvärden Välj med funktionsknappen CURRENT TRMS. Limit...Välj maximum läckström [OFF, 0.1 ma 100 ma]. 3 Anslutningsexempel Strömmätningar läckström på PE eller laster på L 4 Mätprocedur Anslut strömtången A1018 till instrumentet. Öppna och stäng klon runt ledaren som skall mätas. Tryck på TEST knappen för att starta mätningen. Tryck på TEST knappen för att avsluta mätningen. Mätvärdet sparas med MEM (vid behov). 5 Visning av mätresultatet Visade mätresultat: I...Last eller läckström.

3 Anslutningsexempel Strömmätningar läckström på PE eller laster på L 4 Mätprocedur Anslut strömtången A1018 till instrumentet.
