1 SafeLine 1000 R2 Sve Rev 2.4 Manual

2 Innehåll Innehåll Introduktion 1 Monteringsanvisning 3 Tips/Felsökning 4 Programmera med handenheten 5 Förenklad programmering 7 Tonvalsprogrammering 9 Vanliga inställningar 11 Volymkontroll 12 Anslutningar 13 Hisselektronik AB Antennvägen 10, TYRESÖ, Sweden. Phone: Fax: info@hisselektronik.se

3 Introduktion Innehållet i denna katalog skyddas av upphovrättslagen. Namnet SafeLine är ett registrerat varumärke. Allt innehåll i denna katalog ägs av Hisselektronik AB. 1

4 Introduktion Kabel för anslutningar 2. Rs232 PC anslutning 3. Volyminställning 4. Anslutning för reläutgång 5. Jumper för NO/NC knapp 4 6. Jumper för hiss/port telefon 6 5 2

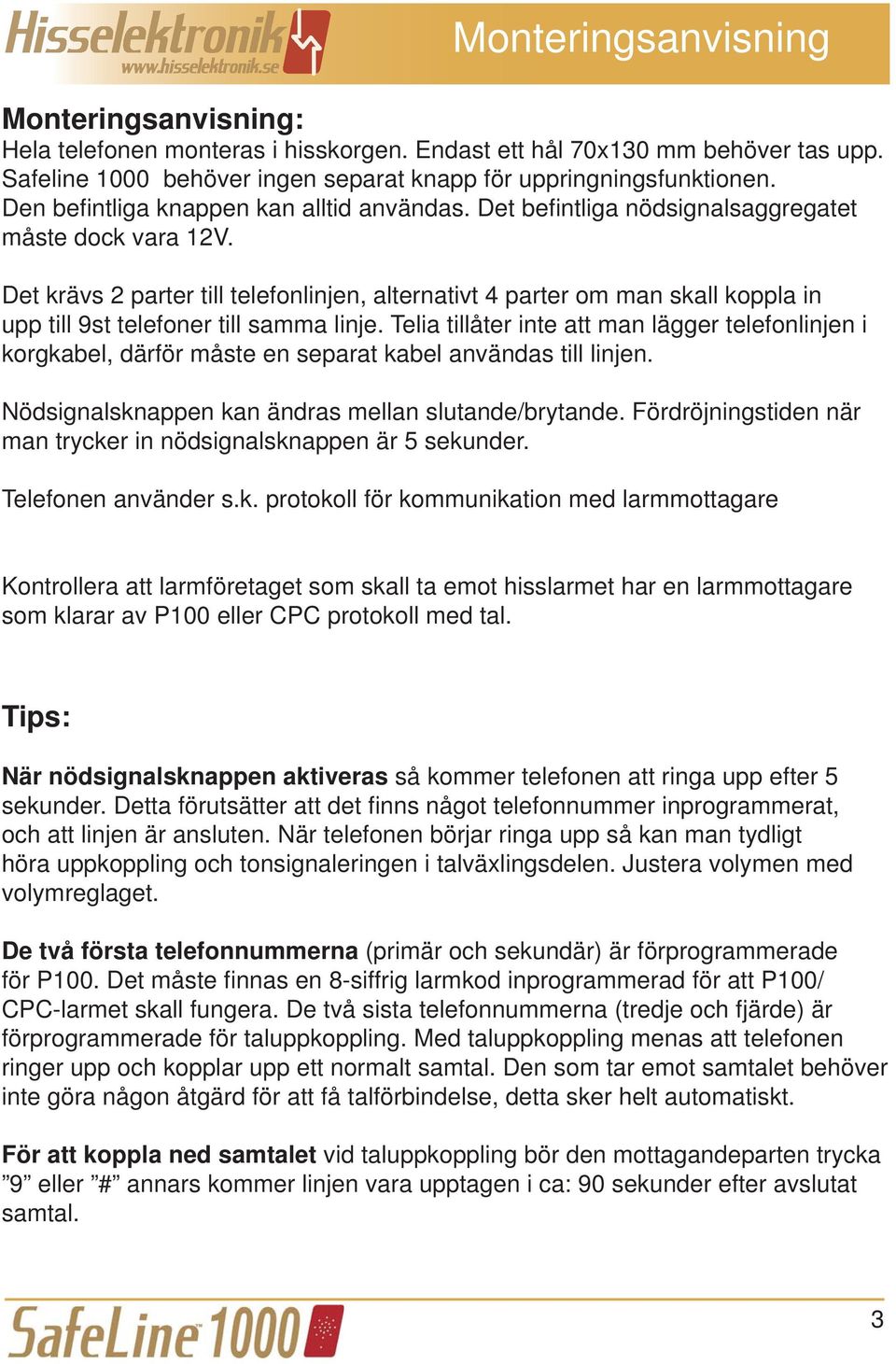

5 Monteringsanvisning Monteringsanvisning: Hela telefonen monteras i hisskorgen. Endast ett hål 70x130 mm behöver tas upp. Safeline 1000 behöver ingen separat knapp för uppringningsfunktionen. Den befintliga knappen kan alltid användas. Det befi ntliga nödsignalsaggregatet måste dock vara 12V. Det krävs 2 parter till telefonlinjen, alternativt 4 parter om man skall koppla in upp till 9st telefoner till samma linje. Telia tillåter inte att man lägger telefonlinjen i korgkabel, därför måste en separat kabel användas till linjen. Nödsignalsknappen kan ändras mellan slutande/brytande. Fördröjningstiden när man trycker in nödsignalsknappen är 5 sekunder. Telefonen använder s.k. protokoll för kommunikation med larmmottagare Kontrollera att larmföretaget som skall ta emot hisslarmet har en larmmottagare som klarar av P100 eller CPC protokoll med tal. Tips: När nödsignalsknappen aktiveras så kommer telefonen att ringa upp efter 5 sekunder. Detta förutsätter att det fi nns något telefonnummer inprogrammerat, och att linjen är ansluten. När telefonen börjar ringa upp så kan man tydligt höra uppkoppling och tonsignaleringen i talväxlingsdelen. Justera volymen med volymreglaget. De två första telefonnummerna (primär och sekundär) är förprogrammerade för P100. Det måste finnas en 8-siffrig larmkod inprogrammerad för att P100/ CPC-larmet skall fungera. De två sista telefonnummerna (tredje och fjärde) är förprogrammerade för taluppkoppling. Med taluppkoppling menas att telefonen ringer upp och kopplar upp ett normalt samtal. Den som tar emot samtalet behöver inte göra någon åtgärd för att få talförbindelse, detta sker helt automatiskt. För att koppla ned samtalet vid taluppkoppling bör den mottagandeparten trycka 9 eller # annars kommer linjen vara upptagen i ca: 90 sekunder efter avslutat samtal. 3

6 Tips/Felsökning För att ringa in till hisstelefonen behöver man bara ringa det anslutande telefonnumret. Telefonen svarar efter 2 signaler och kopplar automatiskt upp samtalet. Koppla ned efter avslutat samtal med 9 eller # Att ringa in till hisstelefonen om dessa är serie kopplade. Telefonerna måste vara programmerade med olika enhetsnummer (se programmering). När man ringer till telefonen så svarar den efter 2 signaler, sedan väljer man att bli kopplad till rätt telefon genom att trycka in den knapp som motsvarar telefonens enhetsnummer. Exempel: Jag vill tala med telefon nummer 3, där ett fl ertal telefoner är uppkopplade till samma linje. Man ringer då till det aktuella numret och efter 2 signaler svarar telefonen, tryck sedan upprepade gånger 3 på er tonvalstelefon eller mobiltelefon. När det hörs 2 tydliga tonsignaler från hisstelefonen är talförbindelsen uppkopplad till rätt telefon. Koppla ned efter avslutat samtal med 9 eller #. Något av de 4 telefonnummerna kan vara till en personsökare. Man kan programmera telefonen att lämna en sifferkod till sökaren. För att detta skall fungera måste larmtypen ändras till MINICALL. Om enheten inte fungerar, Kontrollera: Finns det linje? Finns det spänning? Lysdioden skall blinka. Finns det något telefonnummer inprogrammerat? Kontrollera med handenheten. Finns det någon larmkod inprogrammerad? Kontrollera med handenheten. Är rätt larmtyp programmerad? Kontrollera med handenheten. Slår den rätt nummer? Provring med en vanlig telefon. Har larmmottagaren rätt utrustning? Kontrollera med larmbolaget. 4

7 Prog. med handenheten SafeLine 1000 Programming För att programmera telefonen behövs en Programmeringsenhet HT99-H. Det går också att programmera telefonen med en tonvalstelefon eller med SafeLine Pro, vårt programmeringsprogram för PC (kan laddas ned gratis från vår hemsida Programmering med Handenhet HT99-H Det är möjligt att skriva in alla larmkoder och telefonnummer långt innan man programmerar telefonen. Handenheten är batteridriven och sparar alla koder och nummer i sitt minne, även om man stänger av strömbrytaren eller byter batterier. Steg för steg Slå på strömbrytaren Steg 2: Steg 3: Steg 4: Displayen visar: Förklaring: När man är klar: Handenhet för Safeline 1000/ Version 1.15 ANGE LARM KOD 1 #=NÄSTA D=HJÄLP ANGE LARM KOD 2 #=NÄSTA D=HJÄLP TEL.NUMMER 1 = #=NÄSTA D=HJÄLP Efter ca: 3 sekunder Kommer nästa Här skriver du in den 8-siffriga P100 larmkod som du har fått av ditt larmbolag Denna kallas också primärkod Denna kod används vid hisslarm Här skriver du in den andra 8-siffriga P100 larmkod som du har fått av ditt larmbolag. Denna kallas också sekundärkod. Denna kod används vid batterilarm Här skriver du in det första telefonnumret som du vill att telefonen skall ringa vid nödlarm. komma till nästa komma till nästa komma till nästa Tips: Om man någon gång mellan alla steg, trycker på C så tar man sig direkt till Steg 15 Alla telefonnummer kan vara max 16 siffror långt. En * betyder 1 sekunds paus. Detta kan vara användbart vid utringning från en växel. 5

8 Prog. med handenheten Steg för steg Steg 5: Steg 6: Steg 7: Displayen visar: Förklaring: När man är klar: ANGE SEK.NUMMER #=NEXT D=HJÄLP ANGE 3:E NUMMER #=NEXT D=HJÄLP ANGE 4:E NUMMER #=NEXT D=HJÄLP Här skriver du in det andra telefonnumret som du vill att telefonen skall ringa vid nödlarm. Här skriver du in det tredje telefonnumret som du vill att telefonen skall ringa vid nödlarm. Här skriver du in det fjärde telefonnumret som du vill att telefonen skall ringa vid nödlarm. Tips: Telefonnummer 1 och 2 är normalt P100-nummer för att ändra Larmtyp: tryck B Telefonnummer 3 och 4 är normalt taluppkoppling. För att ändra Larmtyp: tryck B Telefonnummer 3 och 4 är normalt taluppkoppling. För att ändra Larmtyp: tryck B Steg 8: TEL/KOD TILL PERSONSÖKARE #=NEXT D=HJÄLP Här skriver du in den kod som skall skickas till personsökare. Denna kod kommer upp på personsökarens display. Steg 9: PROVLARM/STATUS TELEFON NR. #=NEXT D=HJÄLP Här skriver du in det telefonnummer som skall ta emot provlarm och statusrapport Om inget nummer skrivs in, kommer provlarm aldrig skickas. Steg 10: ANTAL DAGAR MELLAN PROVLARM #=NEXT D=HJÄLP Här skriver du in antal dagar som skall passera mellan varje provlarm. Detta kan vara 1-99 dagar Om denna sätts till 0 kommer inget provlarm att skickas Steg 10B: ANTAL RINGSIGNALER INNAN SVAR #=NEXT D=HJÄLP Här anges efter hur många ringsignaler som telefonen svarar accepteras av telefonen, OBS! 2 siffror måste alltid anges. Om denna sätts till 00 Som kommer telefonen inte att svara alls. Steg 11: Steg 12: Steg 13: SÄTT/ÄNDRA LÖSENORD #=NEXT D=HELP Här skriver du in det lösenord som skall användas vid programmering/ konfigurering från en extern telefon eller med vårat PC-program * Steg 14: SÄTT/ÄNDRA ENHETSNUMMER #=NEXT D=HELP Här skriver du in adressen till den aktuella telefon i kedjan. Om man kopplar flera telefoner på samma linje. Max 9 st telefoner kan kopplas in på samma linje med kaskad koppling. 6

9 Förenklad programmering Step 15: SKICKA ALLA ÄNDRINGAR TILL SAFELINE? A=JA B=NEJ Tryck A för att skicka alla ändringar till telefonen. Tryck B för att spara allting i handenheten Kabeln behöver bara vara inkopplad i telefonen när ändringarna skall skickas. Step 16: < > KLART! STÄNG AV OCH KOPPLA UR KABELN Slå av strömbrytaren och koppla ur kabeln Efter ca: 8 sekunder börjar en om från Steg1. Exempel på hur man förenklar programmeringen: Vid upprepade programmeringar behöver man bara ändra larmkoderna. Om batterilarm inte används behöver man bara använda larmkod 1. Steg för steg Slå på strömbrytaren Displayen visar: Handenhet för Safeline 1000/ Version 1.15 Explanation: Förklaring: Tips: Efter ca: 3 sekunder Kommer nästa. Steg 2: ANGE LARM KOD 1 #=NÄSTA D=HJÄLP Här skriver du in den 8-siffriga P100 larmkod som du har fått av ditt larmbolag Denna kallas också primärkod Denna kod används vid hisslarm komma till nästa Steg 3: ANGE LARM KOD 2 #=NÄSTA D=HJÄLP Här skriver du in den andra 8-siffriga P100 larmkod som du har fått av ditt larmbolag. Denna kallas också sekundärkod. Denna kod används vid batterilarm Tryck C för att Avsluta Steg 15: SKICKA ALLA ÄNDRINGAR TILL SAFELINE? A=JA B=NEJ Tryck A för att skicka alla ändringar till telefonen. Kabeln behöver bara vara inkopplad i telefonen när ändringarna skall skickas. Steg 16: < > KLART! STÄNG AV OCH KOPPLA UR KABELN Slå av strömbrytaren och koppla ur kabeln Efter ca: 8 sekunder börjar en om från Steg1. 7

10 Förenklad programmering För att nollställa det interna minnet: Steg för steg Slå på strömbrytaren Displayen visar automatiskt: Displayen visar: Förklaring: När man är klar: HHandenhet för Safeline 1000/ Version 1.15 NOLLAR EEprom Tryck D inom 3 sekunder Nu är det interna minnet nollställt. fter detta kommer man automatiskt till steg 2 Tips: För att läsa ur alla koder och telefonnummer ur en befintlig telefon: Steg för steg Slå på strömbrytaren Displayen visar automatiskt: Displayen visar: Förklaring: När man är klar: Handenhet för Safeline 1000/ Version 1.15 **************** LÄSER IN FRÅN SAFELINE **************** Tryck C inom 3 sekunder Nu är alla koder och telefonnummer inlästa från telefonen. Efter detta kommer man automatiskt till steg 2 Tips: Kabeln måste vara inkopplad när telefonen skall läsas ur. Nu kan man stega igenom och kontrollera/ändra samtliga koder och telefonnummer. För att ändra larmtyper: Följ programmeringen till Steg 4. Steg för steg Steg 4: Displayen visar: Förklaring: När man är klar: ANGE PRIM. NUMMER #=NÄSTA D=HJÄLP Tryck B för att ändra larmtyp P för att ringa till larmmottagare TAL -- för att ringa till en vanlig telefon MINICALL -- för att ringa och lämna kod till personsökare komma till nästa Tips: Tryck en gång för att se vad som är aktuell larmtyp, tryck igen för att ändra, tryck # för att spara. Steg 5-7: Upprepa allt enligt ovan komma till nästa 8

11 Tonvalsprogrammering Programmering från en tonvalstelefon: Man kan också programmera telefonen genom att ringa in till den. Genom att använda olika tonvalskommandon kan man programmera alla koder och telefonnummer i telefonen. Gör så här: Om endast en telefon är inkopplad på linjen: Ring till nödtelefonen, den svarar med 3st toner efter 2 signaler (standard men det kan ändras 0-16 signaler) Om flera telefoner är inkopplad på linjen: Ring till nödtelefonen, efter 2 signaler lyfter telefonen på luren (alltid 2 signaler vid flera inkopplade nödtelefoner) För att komma till t.ex. telefon nummer 3: Tryck på knapp 3 på telefonen upprepade gånger, tills det hörs 3 tydliga signaler därefter är man uppkopplad till rätt telefon Slå 00 på telefonen, nödtelefonen svarar med ett OK (2st korta signaler) eller Felton (1 lång signal) Nu måste lösenordet slås in, slå *XXXX# där X betyder rätt lösenord det är alltid 0000 som standard, nödtelefonen svarar med OK eller Felton (1 lång signal). Ändra koder och/eller telefonnummer enligt nedanstående tabell, du har 5 sekunder i tid mellan dom olika siffrorna efter denna tid kommer en Felton, därefter måste hela det påbörjade kommandot slås in på nytt. Efter 30 sekunder utan någon aktivitet har skett kopplar nödtelefonen ned samtalet. Efter en lyckad inmatning sparas koden/telefonnumret direkt. Om man får en felton eller om samtalet blir nedkopplat så är alla lyckade inmatningar ändå sparade. Avsluta alltid samtalet med: *00*# 9

12 Tonvalsprogrammering KOD DATA KOMMENTAR Alarm Koder P100 ID kod *01* # P100 alltid 8 siffror CPC ID kod *02* # CPC 6-8 siffror Q23 ID kod *03* # Q23 alltid 12 siffror Telefonnummer: 1:a Tele nr: *11* # Telefon nr till larmmottagare 0-16 siffror. 2:a Tele nr: *12* # Telefon nr till larmmottagare 0-16 siffror. 3:e Tele nr: *13* # Telefon nr till larmmottagare 0-16 siffror. 4:e Tele nr: *14* # Telefon nr till larmmottagare 0-16 siffror. Larmtyp: Larmtyp 1:a Nr: *21* - # Ändra larmtyp 1-4:e nummer: Larmtyp 2:a Nr: *22* - # 0=P100, 1=TAL, 2=Q23, 3=CPC Larmtyp 3:e Nr: *23* - # Larmtyp 4:e Nr: *24* - # Larmtyp LMS Nr: *30* - # LMS larmtyp endast CPC/P100 Test larm/batterialarm: LMS telefon nr. *16* # LMS telefonnummer. Till larmmottagare / SLCC Test larm *17* # Telefonnummer. Till test larmmottagare / SLCC Dagar mellan tester *27* - - # Antal dagar mellan tester dagar. Test Larmprotokoll. *31* - # Protokoll test alarm 0 = P100 (SLCC), 3 = CPC Larmkaraktär: Larmkaraktär 1:a Nr: *41* - - # Larmkaraktär. Endast när CPC används Larmkaraktär 2:a Nr: *42* - - # som alarmprotokoll normalt 10 el. 27 Larmkaraktär 3:e Nr: *43* - - # Kontrollera med ditt larmbolag! Larmkaraktär 4:e Nr: *44* - - # Larmkaraktär LMS *45* - - # LMS (Batterialarm) Normalt 17 Larmkaraktär Test alarm *46* - - # Test alarm= Normalt 26 Antal påringningssignaler. *72* - - # Påringningssign. innan omringning (02-50) Hot Line *75* - # 0 = Standard telefonlinje (standard) 1 = Hotline Automatisk svarsfunktion *81* - - # Ställs in som =inget svar. (standard = 02) Enhetsnummer. *82* - # 0 (standard) - 9 Kopplingston detektering *83* - # 0=AV 1=PÅ (standard) Stäng av om SafeLine har problem att detektera kopplingstonen. Bryt vid nytt larm *86* - # 0 = AV 1 = PÅ (standard) Lösenord *91* # Ändra lösenord (standard=0000) Simulera ett larm *94* - # Startar ett valfritt larmsamtal på begäran. OBS! LMS telnr. *16* måste vara prog. 1 = Nödlarm. 2 = Testlarm. 3 = Batterifel-larm. 4 = Mikrofon- / Högtalarfel larm. 5 = Larmkvitto på personlarm Nollställ alla parametrar: *99* 1 # Nollställer enheten till fabriksinställning. Avsluta programmeringen: Avsluta programmeringen. *00# *00# Avsluta programmeringen 10

13 Vanliga inställningar Exempel på en vanlig nödtelefon inställning: För att lägga in en P100/CPC kod Primär nummer till bemannat vaktmästeri Sekundär nummer till larmcentral Om endast en telefon är inkopplad på linjen: Ring till nödtelefonen, den svarar med 3 tydliga toner, efter 2 ringsignaler (detta kan ändras 0-16 signaler). Om flera telefoner är inkopplad på linjen: Ring till nödtelefonen, efter 2 ringsignaler lyfter telefonen på luren (alltid 2 signaler vid flera inkopplade nödtelefoner). För att komma till t.ex. telefon nummer 3: Tryck på knapp 3 på telefonen upprepade gånger tills det hörs 3 tydliga signaler därefter är man uppkopplad till rätt telefon. Slå 00 på telefonen, nödtelefonen svarar med ett OK (2st korta signaler) eller Felton (1 lång signal). Nu måste lösenordet slås in, slå *XXXX# där X betyder rätt lösenord det är alltid 0000 som standard, Nödtelefonen svarar med OK. Slå *01* # för att lägga in P-100 koden, nödtelefonen svarar med ett OK. Slå *11* # för att lägga in Primär numret, nödtelefonen svarar med ett OK. Slå *12* # för att lägga in Sekundär numret, nödtelefonen svarar med ett OK. Slå *21*1# för att ändra larmtypen på primär numret till tal, nödtelefonen svarar med ett OK. Slå *00*# för att Avsluta programmeringen. nödtelefonen svarar med ett OK. Nu är telefonen redo att användas med sina nya inställningar. 11

14 Volymkontroll Programmering med SafeLine Pro Du kan även programmera SafeLine 1000 med vårat gratis PC-program SafeLine PRO. Programmet är gratis och kan laddas ned från vår hemsida Volymkontroll 12

15 Anslutningar + VID LARM Matning 0 volt Matning volt Nödsignalsknapp Telelinje ut till nästa SafeLine Tele linje IN 13

16 Sve Rev 2.0 Hisslelektronik AB Antennvägen 10 SE Tyresö Sweden Phone. +46 (0) Fax. +46 (0)
