YL-007M2B Instruktions Manual. Läs igenom manualen noggrant samt följ anvisningarna för installation samt drift.

Transkript

1 YL-007M2B Instruktions Manual Läs igenom manualen noggrant samt följ anvisningarna för installation samt drift. 1

2 Viktitgt att tänka på vid installation 1. Placera inte huvudenheten intill en TV-apparat, radio eller liknande enheter som kan störa larmsystemet. 2. Vid montering av rörelsesensorer är det viktigt att sensorn inte monteras nära varma/kalla källor som t.ex. airconditioner. Rörelsedetektorn ska alltid monteras med ljuset dvs. detektorn ska monteras på den vägg som har fönster. Rörelsedetektorn är ljuskänslig och reagerar på snabba värmeförändringar. Följer du dessa tips så minimerar du risken för falsklarm. Systemets basfunktioner: - 7 trådbundna zoner och 99 trådlösa zoner. - LCD skärm med klocka. - 3 tidsinställbara grupper - Kan lagra 6 telefonnummer för uppringning och 3 mobilnummer för SMS. - Användare kan spela in ett 10 sekunders larm meddelande. - Möjlighet att ringa ifrån kontrollenheten som med en vanlig telefon. - Ställa in tid för automatisk larmaktivering och avaktivering. - Fördröjning 40 sekunder vid inpassage och 100 sekunder utpassage. - Skickar SMS när strömmen är bruten samt när den går på igen. - Förberedd med 2-vägs kommunikation. Spy funktion för att lyssna av platsen. - Kan med fjärrkontrollerna larma på/av inomhus eller skalskydd samt panik larma. - Innehåller en trippelbands industriell GSM/GPRS-modul vilket innebär att du får en stabil och tillförlitlig enhet. - Kan användas överallt i världen. - Med 4-siffrigt lösenord för att öka säkerheten - Sirenport för övergång mellan tyst och ljudande siren. - Med batteribackup som laddas automatiskt för att se till att systemet fortsätter fungera vid strömavbrott upp till 12 timmar. - Trådlöst larm som är mycket enkelt att installera 2

3 Kontrollenhetens framsida: Kontrollenhetens baksida: Baksidans kopplings terminal: 3

4 LCD Display: Funktions inställningar: Initiering Sätt i SIM kortet och koppla in strömmen, sätt sedan på enheten. Alla lampor kommer att tändas och lysa i 2 sekunder och du skall höra ett långt pip. Enheten hamnar nu i initierings läge. Efter att klockan visas på displayen börjar [SGM] blinka och enheten börjar söka efter GSM nät när den hittat nätet så kommer ett långt pip. Nu kommer [SGM] att slockna och detta indikerar att enheten är i inaktivt läge. Stäng nu av på batteribackup brytaren. Kontroll av GSM signal: Innan du monterar huvudenheten bör du kontrollera GSM mottagningen för att försäkra dig om att det fungerar som det ska. Sätt enheten i setup läge. Skriv in [81] och godkänn med [#]. Huvudenheten kommer att avge ett långt pip och displayen kommer att visa 00+XX (XX indikerar mottagnings styrkan och den bör vara emellan om mottagningen är lägre än 07 bör du sätta enheten på annan plats). Kontroll av sensor mottagning: För bästa mottagning placera kontrollenheten så centralt som möjligt, undvik att sätta den nära stora metallföremål eller apparater som kan störa enheten. Sätta larmenheten i inställnings status När enheten är i inaktivt läge skriver du in ett 4 siffrigt lösenord och avslutar med [#]. En röst kommer nu att säga please enter instructions. Samtidigt kommer [SET] indikatorn att tändas och [0000] visas på displayen. Så länge systemet är i setting status kan du ändra inställningar, systemet går automatiskt ur setting status om du inte tryckt på någon tangent på 40 sekunder. Standard läsenordet är [8888] Gå ur inställnings status Tryck [*] och [#] nu kommer enheten att avge ett långt pip och gå ur setting status. [SET] indikatorn kommer att släckas och systemet återgår till avaktiverat läge. 4

5 Återställning till fabriks inställningar När enheten är i avaktiverat läge skriv in [ ] och tryck [#] för att godkänna. Alla LED lamporna kommer nu att vara tända i 2 sekunder och enheten kommer att avge ett långt pip. Programera fjärrkontroll Sätt enheten i setup läge och skriv in [20] skriv nu in fjärrkontroll numret [1-8] och tryck [#] för att godkänna. Kontrollenheten kommer nu att avge ett långt pip och en röst säger trigger remote controll. [ ] tänds, tryck på en knapp på fjärrkontrollen och kontrollenheten kommer att avge ett långt pip. Och du kommer att höra coding finished. [ ] Indikatorn slocknar vilket indikerar att programeringen fungerade. [20] [A] [#] [A] Är fjärrkontrollsnumret (1-8). Du kan max ha 8 fjärrkontroller. Extra kodpanel Extra kodpanel programmeras som en fjärrkontroll. Om larmet aktiveras med den extra kodpanelen så är där ingen fördröjning. Om där ska vara fördröjning aktivering av larmet så bör man aktivera larmet på larmenhetens kodpanel. Om där ska vara fördröjning vid inpassage så ska sensorerna som berörs ha Zontyp 2 som är 40 sekunders fördröjning. Radera en fjärrkontroll: Sätt enheten i setup läge och skriv in [21] skriv nu in fjärrkontroll numret [1-8] och tryck [#] för att godkänna. Kontrollenheten kommer nu att avge ett långt pip och [Signal] indikatorn blinkar en gång. En röst kommer att säga delete finished. [21] [A] [#] [A] Är fjärrkontrollsnumret (1-8). Programera zoner/detektorer: Sätt enheten i setup läge och skriv in [23], skriv in zon numret du vill använda [01-99] tryck [#] för att godkänna. Huvudenheten kommer att avge ett långt pip och zon numret visas på displayen. En röst kommer att säga trigger detector aktivera en sensor så att den skickar en signal till huvudenheten när huvudenheten har mottagit en signal kommer den att avge ett långt pip och du kommer att höra coding finished. [ slockna samtidigt. [23] [XX] [#] [XX] är zon numret (01-99) ] kommer att Radera trådlös detektor: Sätt enheten i setup läge och skriv in [24], skriv in zon numret du vill radera [1-99] tryck [#] för att godkänna. Huvudenheten kommer att avge ett långt pip och zon indikatorn blinkar en gång. En röst kommer att säga delete finished [24] [XX] [#] 5

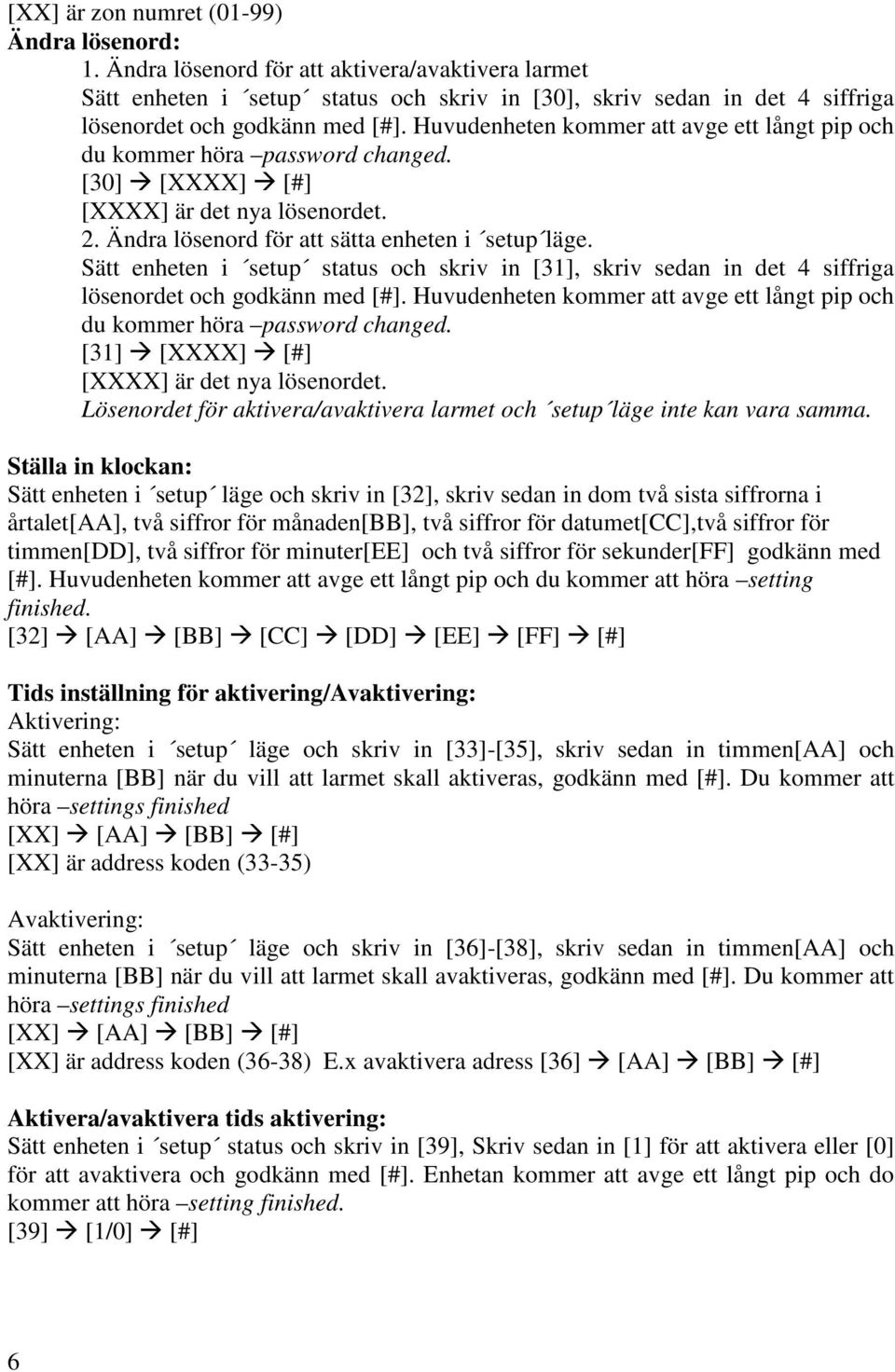

6 [XX] är zon numret (01-99) Ändra lösenord: 1. Ändra lösenord för att aktivera/avaktivera larmet Sätt enheten i setup status och skriv in [30], skriv sedan in det 4 siffriga lösenordet och godkänn med [#]. Huvudenheten kommer att avge ett långt pip och du kommer höra password changed. [30] [XXXX] [#] [XXXX] är det nya lösenordet. 2. Ändra lösenord för att sätta enheten i setup läge. Sätt enheten i setup status och skriv in [31], skriv sedan in det 4 siffriga lösenordet och godkänn med [#]. Huvudenheten kommer att avge ett långt pip och du kommer höra password changed. [31] [XXXX] [#] [XXXX] är det nya lösenordet. Lösenordet för aktivera/avaktivera larmet och setup läge inte kan vara samma. Ställa in klockan: Sätt enheten i setup läge och skriv in [32], skriv sedan in dom två sista siffrorna i årtalet[aa], två siffror för månaden[bb], två siffror för datumet[cc],två siffror för timmen[dd], två siffror för minuter[ee] och två siffror för sekunder[ff] godkänn med [#]. Huvudenheten kommer att avge ett långt pip och du kommer att höra setting finished. [32] [AA] [BB] [CC] [DD] [EE] [FF] [#] Tids inställning för aktivering/avaktivering: Aktivering: Sätt enheten i setup läge och skriv in [33]-[35], skriv sedan in timmen[aa] och minuterna [BB] när du vill att larmet skall aktiveras, godkänn med [#]. Du kommer att höra settings finished [XX] [AA] [BB] [#] [XX] är address koden (33-35) Avaktivering: Sätt enheten i setup läge och skriv in [36]-[38], skriv sedan in timmen[aa] och minuterna [BB] när du vill att larmet skall avaktiveras, godkänn med [#]. Du kommer att höra settings finished [XX] [AA] [BB] [#] [XX] är address koden (36-38) E.x avaktivera adress [36] [AA] [BB] [#] Aktivera/avaktivera tids aktivering: Sätt enheten i setup status och skriv in [39], Skriv sedan in [1] för att aktivera eller [0] för att avaktivera och godkänn med [#]. Enhetan kommer att avge ett långt pip och do kommer att höra setting finished. [39] [1/0] [#] 6

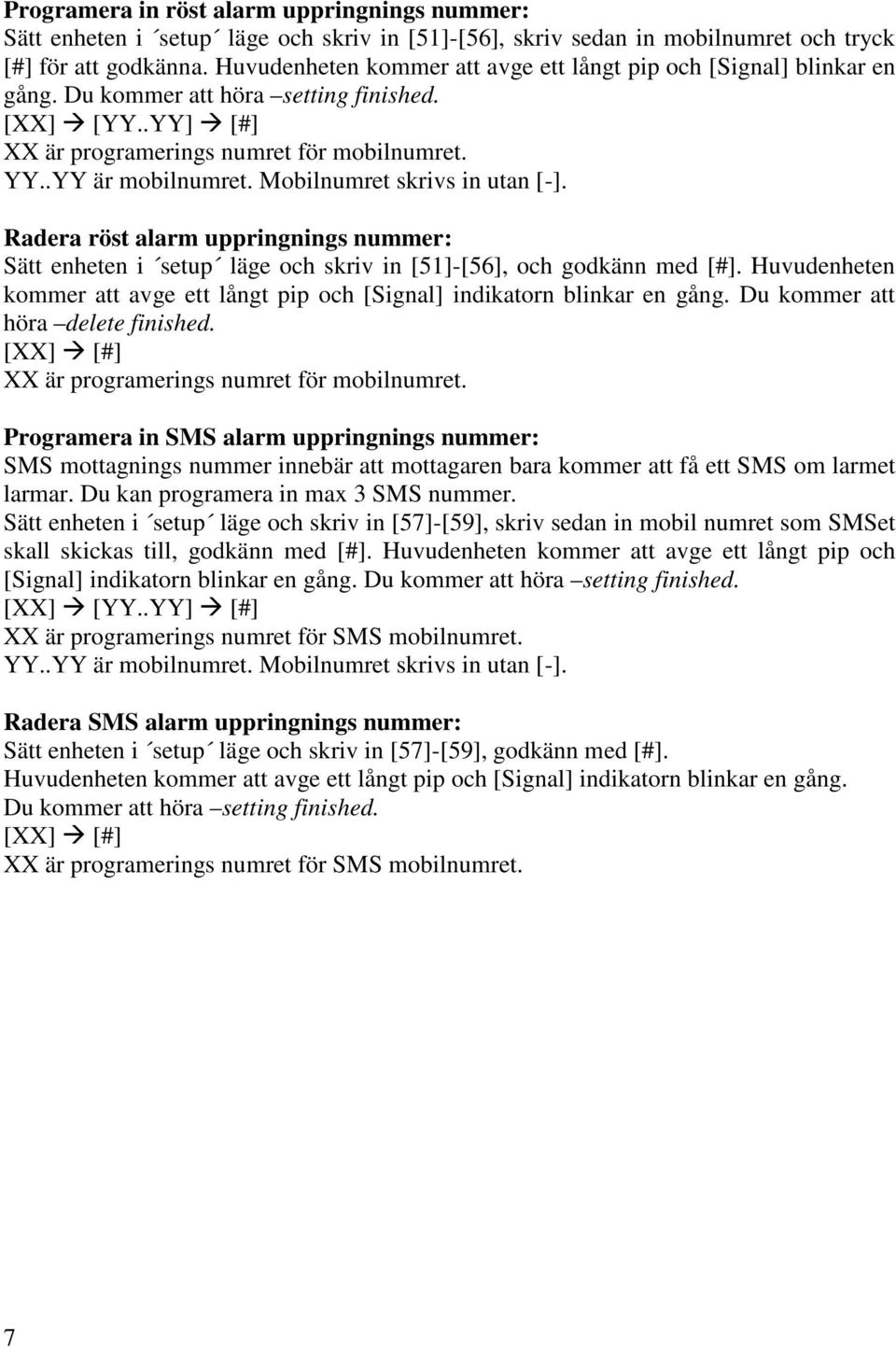

7 Programera in röst alarm uppringnings nummer: Sätt enheten i setup läge och skriv in [51]-[56], skriv sedan in mobilnumret och tryck [#] för att godkänna. Huvudenheten kommer att avge ett långt pip och [Signal] blinkar en gång. Du kommer att höra setting finished. [XX] [YY..YY] [#] XX är programerings numret för mobilnumret. YY..YY är mobilnumret. Mobilnumret skrivs in utan [-]. Radera röst alarm uppringnings nummer: Sätt enheten i setup läge och skriv in [51]-[56], och godkänn med [#]. Huvudenheten kommer att avge ett långt pip och [Signal] indikatorn blinkar en gång. Du kommer att höra delete finished. [XX] [#] XX är programerings numret för mobilnumret. Programera in SMS alarm uppringnings nummer: SMS mottagnings nummer innebär att mottagaren bara kommer att få ett SMS om larmet larmar. Du kan programera in max 3 SMS nummer. Sätt enheten i setup läge och skriv in [57]-[59], skriv sedan in mobil numret som SMSet skall skickas till, godkänn med [#]. Huvudenheten kommer att avge ett långt pip och [Signal] indikatorn blinkar en gång. Du kommer att höra setting finished. [XX] [YY..YY] [#] XX är programerings numret för SMS mobilnumret. YY..YY är mobilnumret. Mobilnumret skrivs in utan [-]. Radera SMS alarm uppringnings nummer: Sätt enheten i setup läge och skriv in [57]-[59], godkänn med [#]. Huvudenheten kommer att avge ett långt pip och [Signal] indikatorn blinkar en gång. Du kommer att höra setting finished. [XX] [#] XX är programerings numret för SMS mobilnumret. 7

8 Zon programering: Om du vill ändra larm inställningarna för en zon, tex stänga av sirenen när systemet larmar, så kan du göra det i zon programeringen. Sätt enheten i setup läge och skriv in [60] sedan zon numret [01]-[99] sedan skriver du in zon typs numret [1]-[4], sedan skriver du in zon lokaliserings numret [1]-[8] sedan väljer du om sirenen ska vara av eller på [0]/[1], sedan godkänner du med [#]. Huvudenheten kommer att avge ett långt pip. Du kommer att höra setting finished. [60] [AA] [B] [C] [D] [#] Exempel: [60] [02] [02] [5] [1] [#] [60] [zon-02] [40sek fördröjning] [Hall Alarm] [siren på] [#] AA: är zon numret (01-99) B: Zontyp [1] Realtids larm [2] 40 sekunders fördröjning [3] 24 timmars zon [4] Hoppa över zon C: Zon lokalisering [1] SOS Alarm [2] Fire Alarm (Brandlarm) [3] Gas Leak Alarm (Gas Läckage Alarm) [4] Door Alarm (Dörrlarm) [5] Hall Alarm [6] Window Alarm (Fönsteralarm) [7] Balcony Alarm (Balkongalarm) [8] Perimiter Alarm (Områdesalarm) D: Siren on/off [1] on [0] off Hem aktiverade zoner (skalskydd): Om du vill att bara vissa zoner ska vara aktiva kan du ställa in det här. Sätt enheten i setup läge och skriv in [61] välj sedan zonen du vill modifiera [0]-[99], sedan väljer du [Home arm] och sedan väljer du om zonen ska vara aktiv eller inaktiv [0]/[1], sedan godkänner du med [#]. Huvudenheten kommer att avge ett långt pip. Du kommer att höra setting finished. [61] [XX] [A] [#] XX är zon numret A är [0] Hem alarm men inte aktiverad. [1] Hem alarm aktiverad Inspelning av meddelande: Sätt enheten i setup läge och skriv in [701], sedan godkänner du med [#]. Huvudenheten kommer att avge ett långt pip och [ ] indikatorn tänds. Och efter en 10 sekunders nedräkning startar inspelningen. Tala in meddelandet på ca 30cm avstånd och efter 10 sekunder piper det och inspelningen stoppas och spelar upp meddelandet. [701] [#] 8

9 Inställning av siren: Sätt enheten i setup läge och skriv in [75], Ställ in sirenen skall ljuda vid aktivering/avaktivering med fjärrkontroll med [0]/[1], tryck [#] för att godkänna. Huvudenheten kommer att avge ett långt pip. Du kommer att höra setting finished. [75] [A] [#] A är om sirenen skall vara av/på [0] Siren av [1] Siren på. Standard är [0] siren av. Drift instruktioner: System status: (Det finns 4 olika status). Aktiverad: Zon 1-99 larmar när en sensor aktiveras. Hem Aktiverad: När altiverad så kommer zonen som är satt till [Home arm] att larma när en sensor aktiveras. Avaktiverat: Zon 1-99 kommer inte att larma när sensor aktiveras(förutom 24 timmars zonen). System setting status: Inga zoner kommer att larma när en sensor aktiveras. Fjärrkontrolls funktioner: Användare kan använda fjärrkontrollen för att ändra systemet till tex Óut arm, home arm, Emergancy Alarm, Realtid avaktiverat mm. Out arm: Tryck Avaktiverad: Tryck Home arm: Tryck Panik alarm: Tryck (larmet larmar direkt). Out Arm: Innebär att larmet är helt aktiverat och alla sensorer är aktiva. Om någon sensor aktiveras (anti-theft, brand,gas läcka mm), så går alarmet. Tryck [Out Home ] på tangentbordet och systemet kommer att pipa en gång varje sekund totalt 100ggr. [Out Arm] indikatorn kommer att blinka vilket innebär att [Out Arm] är aktiverat. Home Arm: Innebär att sensorer vid tex dörrar, fönster, balkong mm är aktiva men rörelse sensorer är avstängda. Aktivera på huvudenheten Tryck [At Home ] Aktivera med fjärrkontroll Tryck [ ] Avaktivering: Innebär att all alarmering är avstängt och huvudenheten kommer inte att larma om en sensor blir aktiverad(förutom 24 timmars zoner). Slä in ditt lösenord på huvudenheten, tryck [#] för att godkänna.[out Home] eller [At Home] stängs av vilket innebär att avaktiveringen fungerade. Avaktivering med huvudenheten [system lösenord] [#] 9

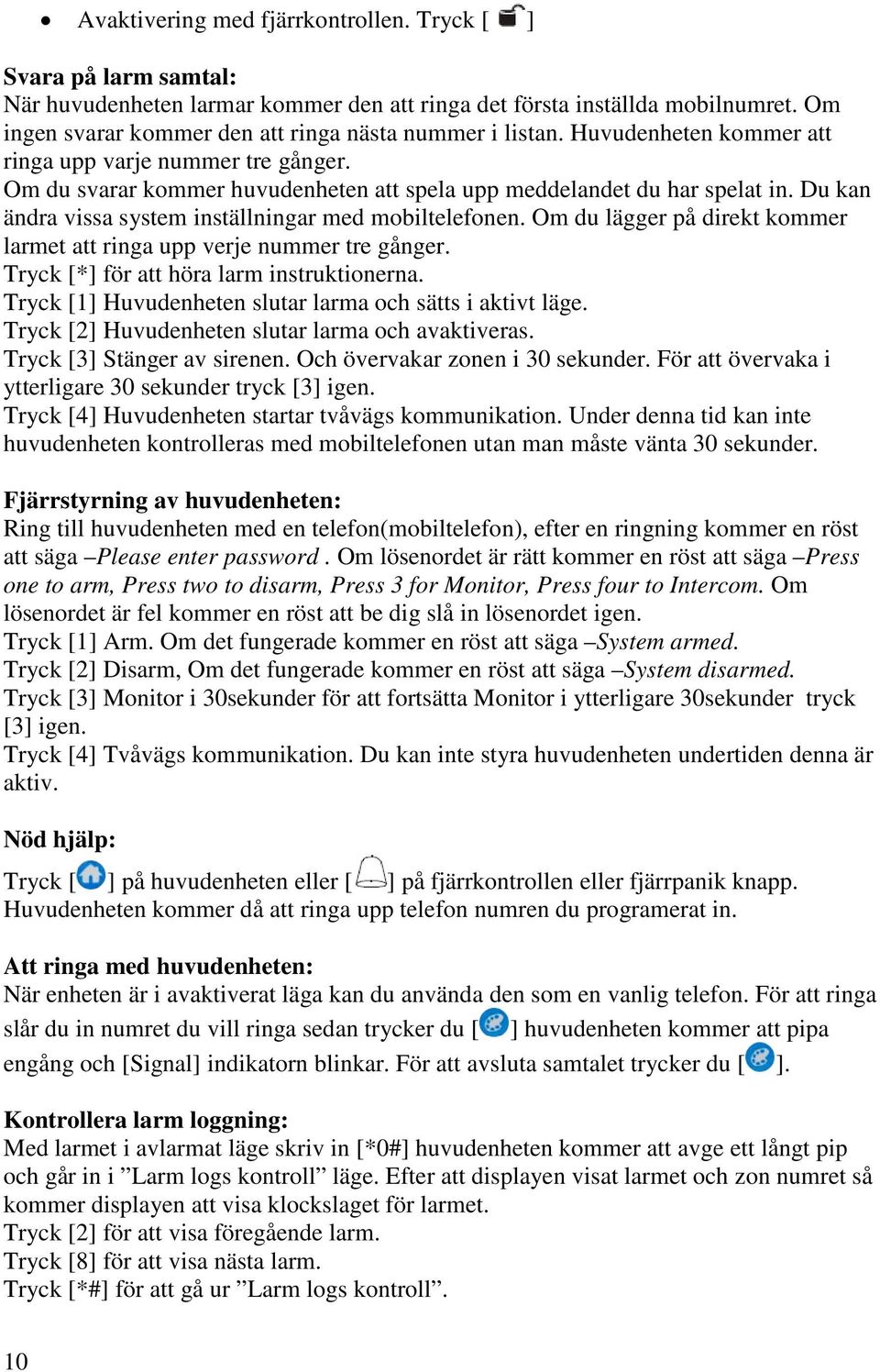

10 Avaktivering med fjärrkontrollen. Tryck [ ] Svara på larm samtal: När huvudenheten larmar kommer den att ringa det första inställda mobilnumret. Om ingen svarar kommer den att ringa nästa nummer i listan. Huvudenheten kommer att ringa upp varje nummer tre gånger. Om du svarar kommer huvudenheten att spela upp meddelandet du har spelat in. Du kan ändra vissa system inställningar med mobiltelefonen. Om du lägger på direkt kommer larmet att ringa upp verje nummer tre gånger. Tryck [*] för att höra larm instruktionerna. Tryck [1] Huvudenheten slutar larma och sätts i aktivt läge. Tryck [2] Huvudenheten slutar larma och avaktiveras. Tryck [3] Stänger av sirenen. Och övervakar zonen i 30 sekunder. För att övervaka i ytterligare 30 sekunder tryck [3] igen. Tryck [4] Huvudenheten startar tvåvägs kommunikation. Under denna tid kan inte huvudenheten kontrolleras med mobiltelefonen utan man måste vänta 30 sekunder. Fjärrstyrning av huvudenheten: Ring till huvudenheten med en telefon(mobiltelefon), efter en ringning kommer en röst att säga Please enter password. Om lösenordet är rätt kommer en röst att säga Press one to arm, Press two to disarm, Press 3 for Monitor, Press four to Intercom. Om lösenordet är fel kommer en röst att be dig slå in lösenordet igen. Tryck [1] Arm. Om det fungerade kommer en röst att säga System armed. Tryck [2] Disarm, Om det fungerade kommer en röst att säga System disarmed. Tryck [3] Monitor i 30sekunder för att fortsätta Monitor i ytterligare 30sekunder tryck [3] igen. Tryck [4] Tvåvägs kommunikation. Du kan inte styra huvudenheten undertiden denna är aktiv. Nöd hjälp: Tryck [ ] på huvudenheten eller [ ] på fjärrkontrollen eller fjärrpanik knapp. Huvudenheten kommer då att ringa upp telefon numren du programerat in. Att ringa med huvudenheten: När enheten är i avaktiverat läga kan du använda den som en vanlig telefon. För att ringa slår du in numret du vill ringa sedan trycker du [ ] huvudenheten kommer att pipa engång och [Signal] indikatorn blinkar. För att avsluta samtalet trycker du [ ]. Kontrollera larm loggning: Med larmet i avlarmat läge skriv in [*0#] huvudenheten kommer att avge ett långt pip och går in i Larm logs kontroll läge. Efter att displayen visat larmet och zon numret så kommer displayen att visa klockslaget för larmet. Tryck [2] för att visa föregående larm. Tryck [8] för att visa nästa larm. Tryck [*#] för att gå ur Larm logs kontroll. 10

11 Underhåll: Även om larmet används varje dag så bör man kontrollera och testa larmet emellanåt. Man bör göra en noggrann test var tredje månad. Detektorerna bör testas varje månad. Att kontrollera på huvudenheten: Att aktivering/avaktivering fungerar Att den kan ringa larm numren du programerat. Att den tar emot signaler ifrån detektorer som den ska. Att backup-batteriet fungerar som det ska. Att kontrollera på sensorerna: Aktivera sensorerna för att kontrollera att huvudenheten larmar som den ska. Kontrollera batterierna i alla sensorer. Aktivera sensorerna för att kontrollera att dom sänder som dom ska. Noteringar: Skruva ej isär några delar utan tillåtelse. Att skruva isär delar kan innebära olyckor eller att fel uppstår. Undvik att tappa eller släppa delar på hårda underlag. Programera inte in [112] eller andra larm nummer utan tillstånd ifrån relevant myndighet. 11

12 Tekniska uppgifter: Input Voltage Standby Current Alarming Current Wireless Frequency GSM Frequency Back-up Battery Siren Volume DC12V/1A <55mA <450mA 433MHz, 2262/4.7MO 900/ 1800/ 1900MHz NI-HI AAA*6 DC7.2V 110dB Zon Arm Home arm Typ Alarm Siren information 1 X - Real-tid Dörr larm X 2 X - Real-tid Hall larm X 3 X X Real-tid Fönster larm X 4 X X Real-tid Balkong X larm 5 X X 24 timmars Brand larm X 6 X X 24 timmars Gas larm X Panik knapp X X 24 timmars Panik larm X - Real-tid Panik larm X Tråd larm X - Real-tid Panik larm X Larmaktivering xxxx se märkning Fjärrkontroll På (lösenord) på paket Setupläge xxxx se märkning Siren Av (lösenord) på paket Siren ljuds tid 180 sekunder Hem larm Tillval 12
