1 Gör installationen smart Villapaket easy-knx

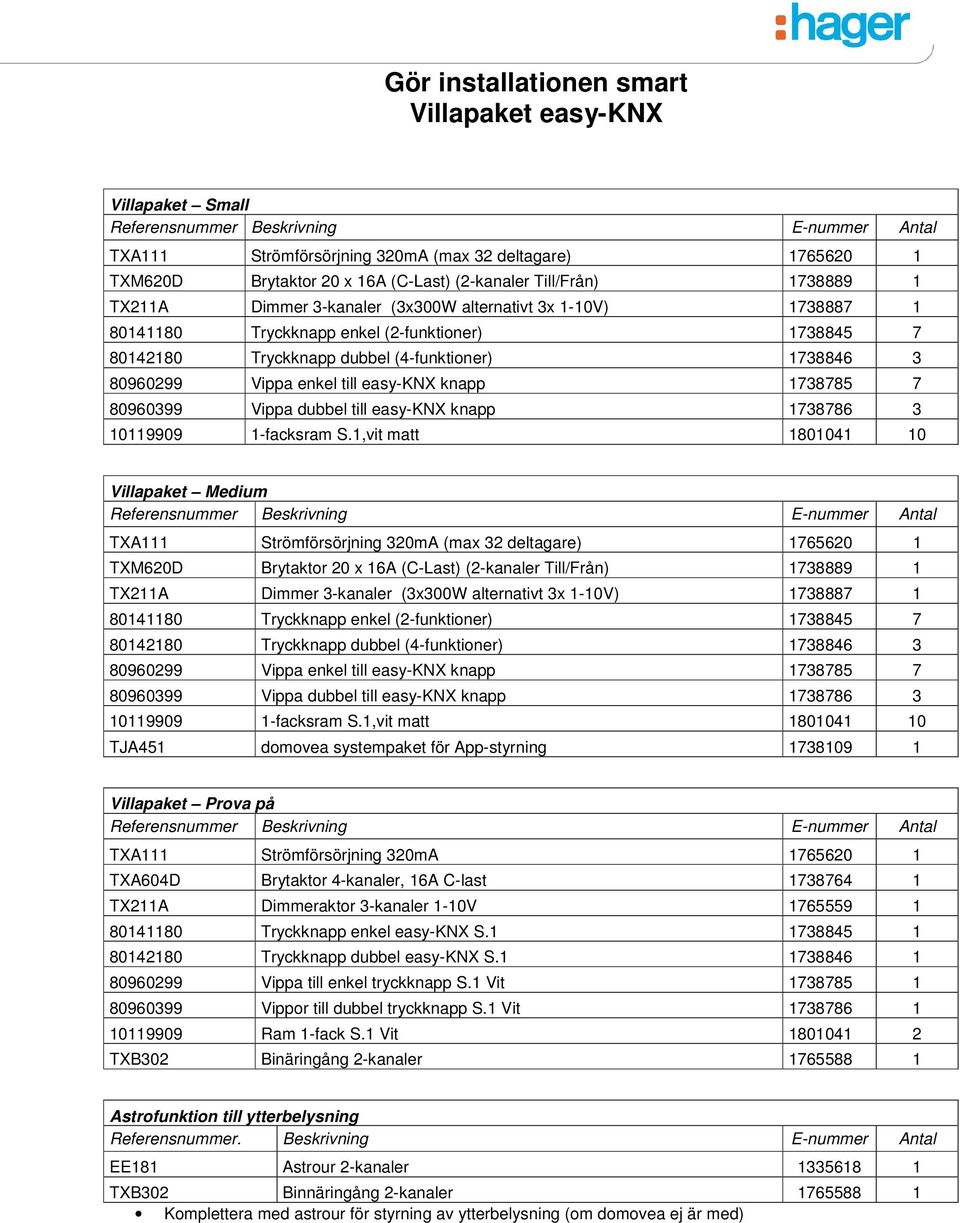

2 Gör installationen smart Villapaket easy-knx Villapaket Small Referensnummer Beskrivning E-nummer Antal TXA111 Strömförsörjning 320mA (max 32 deltagare) TXM620D Brytaktor 20 x 16A (C-Last) (2-kanaler Till/Från) TX211A Dimmer 3-kanaler (3x300W alternativt 3x 1-10V) Tryckknapp enkel (2-funktioner) Tryckknapp dubbel (4-funktioner) Vippa enkel till easy-knx knapp Vippa dubbel till easy-knx knapp facksram S.1,vit matt Villapaket Medium Referensnummer Beskrivning E-nummer Antal TXA111 Strömförsörjning 320mA (max 32 deltagare) TXM620D Brytaktor 20 x 16A (C-Last) (2-kanaler Till/Från) TX211A Dimmer 3-kanaler (3x300W alternativt 3x 1-10V) Tryckknapp enkel (2-funktioner) Tryckknapp dubbel (4-funktioner) Vippa enkel till easy-knx knapp Vippa dubbel till easy-knx knapp facksram S.1,vit matt TJA451 domovea systempaket för App-styrning Villapaket Prova på Referensnummer Beskrivning E-nummer Antal TXA111 Strömförsörjning 320mA TXA604D Brytaktor 4-kanaler, 16A C-last TX211A Dimmeraktor 3-kanaler 1-10V Tryckknapp enkel easy-knx S Tryckknapp dubbel easy-knx S Vippa till enkel tryckknapp S.1 Vit Vippor till dubbel tryckknapp S.1 Vit Ram 1-fack S.1 Vit TXB302 Binäringång 2-kanaler Astrofunktion till ytterbelysning Referensnummer. Beskrivning E-nummer Antal EE181 Astrour 2-kanaler TXB302 Binnäringång 2-kanaler Komplettera med astrour för styrning av ytterbelysning (om domovea ej är med)

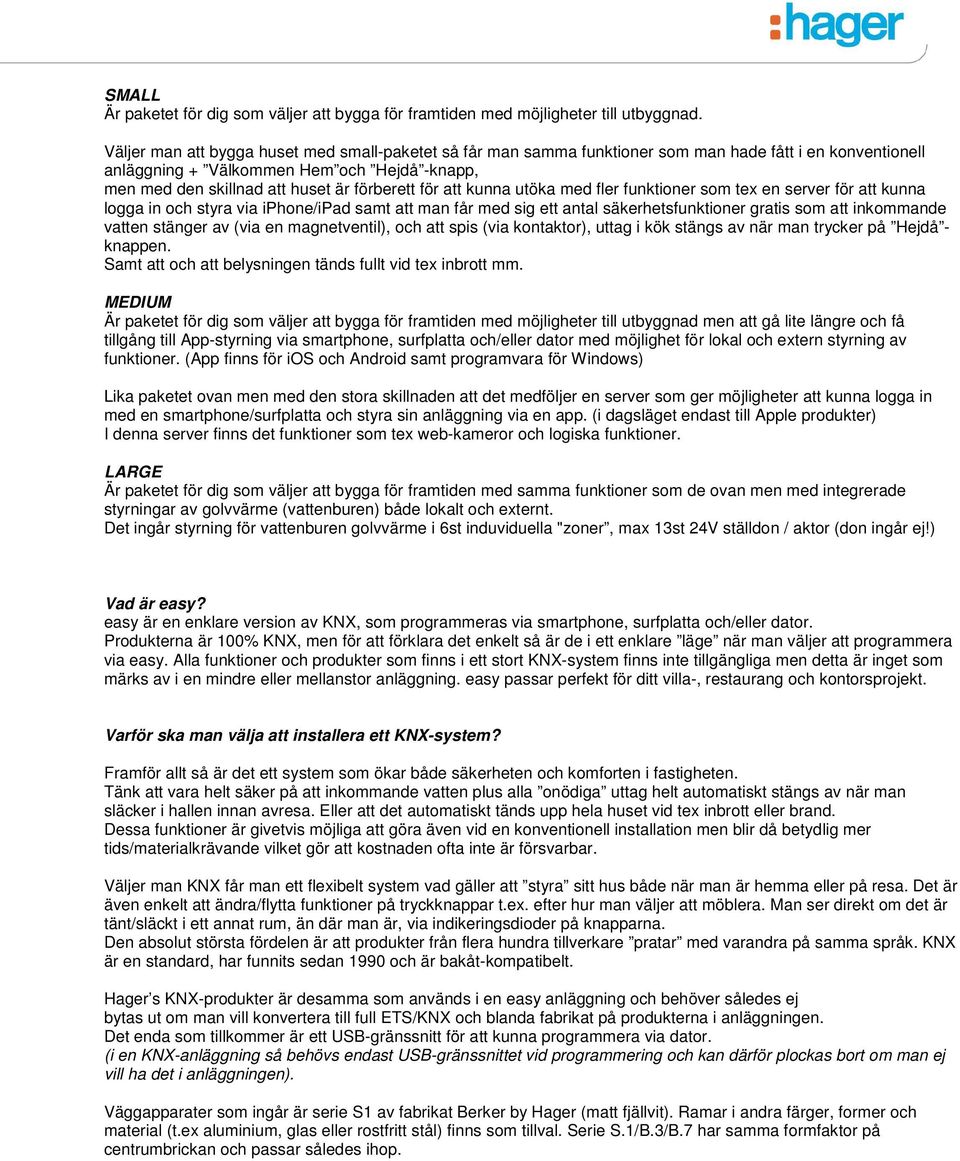

3 SMALL Är paketet för dig som väljer att bygga för framtiden med möjligheter till utbyggnad. Väljer man att bygga huset med small-paketet så får man samma funktioner som man hade fått i en konventionell anläggning + Välkommen Hem och Hejdå -knapp, men med den skillnad att huset är förberett för att kunna utöka med fler funktioner som tex en server för att kunna logga in och styra via iphone/ipad samt att man får med sig ett antal säkerhetsfunktioner gratis som att inkommande vatten stänger av (via en magnetventil), och att spis (via kontaktor), uttag i kök stängs av när man trycker på Hejdå - knappen. Samt att och att belysningen tänds fullt vid tex inbrott mm. MEDIUM Är paketet för dig som väljer att bygga för framtiden med möjligheter till utbyggnad men att gå lite längre och få tillgång till App-styrning via smartphone, surfplatta och/eller dator med möjlighet för lokal och extern styrning av funktioner. (App finns för ios och Android samt programvara för Windows) Lika paketet ovan men med den stora skillnaden att det medföljer en server som ger möjligheter att kunna logga in med en smartphone/surfplatta och styra sin anläggning via en app. (i dagsläget endast till Apple produkter) I denna server finns det funktioner som tex web-kameror och logiska funktioner. LARGE Är paketet för dig som väljer att bygga för framtiden med samma funktioner som de ovan men med integrerade styrningar av golvvärme (vattenburen) både lokalt och externt. Det ingår styrning för vattenburen golvvärme i 6st induviduella "zoner, max 13st 24V ställdon / aktor (don ingår ej!) Vad är easy? easy är en enklare version av KNX, som programmeras via smartphone, surfplatta och/eller dator. Produkterna är 100% KNX, men för att förklara det enkelt så är de i ett enklare läge när man väljer att programmera via easy. Alla funktioner och produkter som finns i ett stort KNX-system finns inte tillgängliga men detta är inget som märks av i en mindre eller mellanstor anläggning. easy passar perfekt för ditt villa-, restaurang och kontorsprojekt. Varför ska man välja att installera ett KNX-system? Framför allt så är det ett system som ökar både säkerheten och komforten i fastigheten. Tänk att vara helt säker på att inkommande vatten plus alla onödiga uttag helt automatiskt stängs av när man släcker i hallen innan avresa. Eller att det automatiskt tänds upp hela huset vid tex inbrott eller brand. Dessa funktioner är givetvis möjliga att göra även vid en konventionell installation men blir då betydlig mer tids/materialkrävande vilket gör att kostnaden ofta inte är försvarbar. Väljer man KNX får man ett flexibelt system vad gäller att styra sitt hus både när man är hemma eller på resa. Det är även enkelt att ändra/flytta funktioner på tryckknappar t.ex. efter hur man väljer att möblera. Man ser direkt om det är tänt/släckt i ett annat rum, än där man är, via indikeringsdioder på knapparna. Den absolut största fördelen är att produkter från flera hundra tillverkare pratar med varandra på samma språk. KNX är en standard, har funnits sedan 1990 och är bakåt-kompatibelt. Hager s KNX-produkter är desamma som används i en easy anläggning och behöver således ej bytas ut om man vill konvertera till full ETS/KNX och blanda fabrikat på produkterna i anläggningen. Det enda som tillkommer är ett USB-gränssnitt för att kunna programmera via dator. (i en KNX-anläggning så behövs endast USB-gränssnittet vid programmering och kan därför plockas bort om man ej vill ha det i anläggningen). Väggapparater som ingår är serie S1 av fabrikat Berker by Hager (matt fjällvit). Ramar i andra färger, former och material (t.ex aluminium, glas eller rostfritt stål) finns som tillval. Serie S.1/B.3/B.7 har samma formfaktor på centrumbrickan och passar således ihop.

4 Vad är domovea? Visualiserings och styrsystemet domovea förbinder easy-knx bussystemet med IP-världen. Detta tack vare en server i modulutförande som sitter undangömd i elcentralen. I denna server finns alla tillgängliga uppgifter för varje ansluten klient - oavsett om det är en stationär PC, en bärbar dator eller en väggintegrerad pekskärms-pc. Samma funktionalitet kan även fås via en mjukvarulösning. Den globala tillgången sker enkelt via Hager portalen Fördelar: Egna ikoner och bakgrunder Lätt att installera och Intuitivt användargränssnitt för visning och reglering av: Belysning Markiser & persienner/jalusier Värmestyrning Anslutning av IP-kameror Inbyggd logik och sekvens modul (t.ex astronimiskt ur mm.) Visning av värden från väderstation (vind, regn, sol och temperatur) Global tillgång via Hager internetportal Funktioner: 100 grupper 500 styrda enheter såsom belysning, markiser, energimätare m.m. 10 IP kameror 50 sekvenser 30 klienter 30 användarprofiler 100 enegimätningspunkter Installationen går till på följande sätt: Alla punkter som ska styras drages till centralen och kopplas på utgångar i systemet (aktorer för till & från samt dimmrar) Värmestyrningen sker via en limpa lik den vanliga som rörläggaren levererar och ställdonen kopplas in på här. Denna kräver ett 230V schuko-uttag samt busskabel (KNX) KNX-kabel drages runt till alla punkter där man kan tänka sig att reglera belysning och värme. Här kopplas de in och skravas på busskopplarna (knappar / sensorer) Programmering/parametrering sker sedan via det valda gränssnittet easy TXA100 alternativt ETS (programvaran för KNX). Om anläggningen programmeras via easy så går det enkelt att exportera till ETS om man skulle vilja komplettera med en KNX produkt av ett annat fabrikat. Således är inget arbete ogjort utan allt finns kvar och installationen går enkelt att återuppta på PC med ETS programvara. Ett tips kan vara att mata vägguttagen i varje rum alternativt vägguttagsslinga med en 5-ledare. På detta sätt kan man enkelt välja att göra ett par av uttagen manövrer-/reglerbara, antingen via brytaktor eller dimmer.

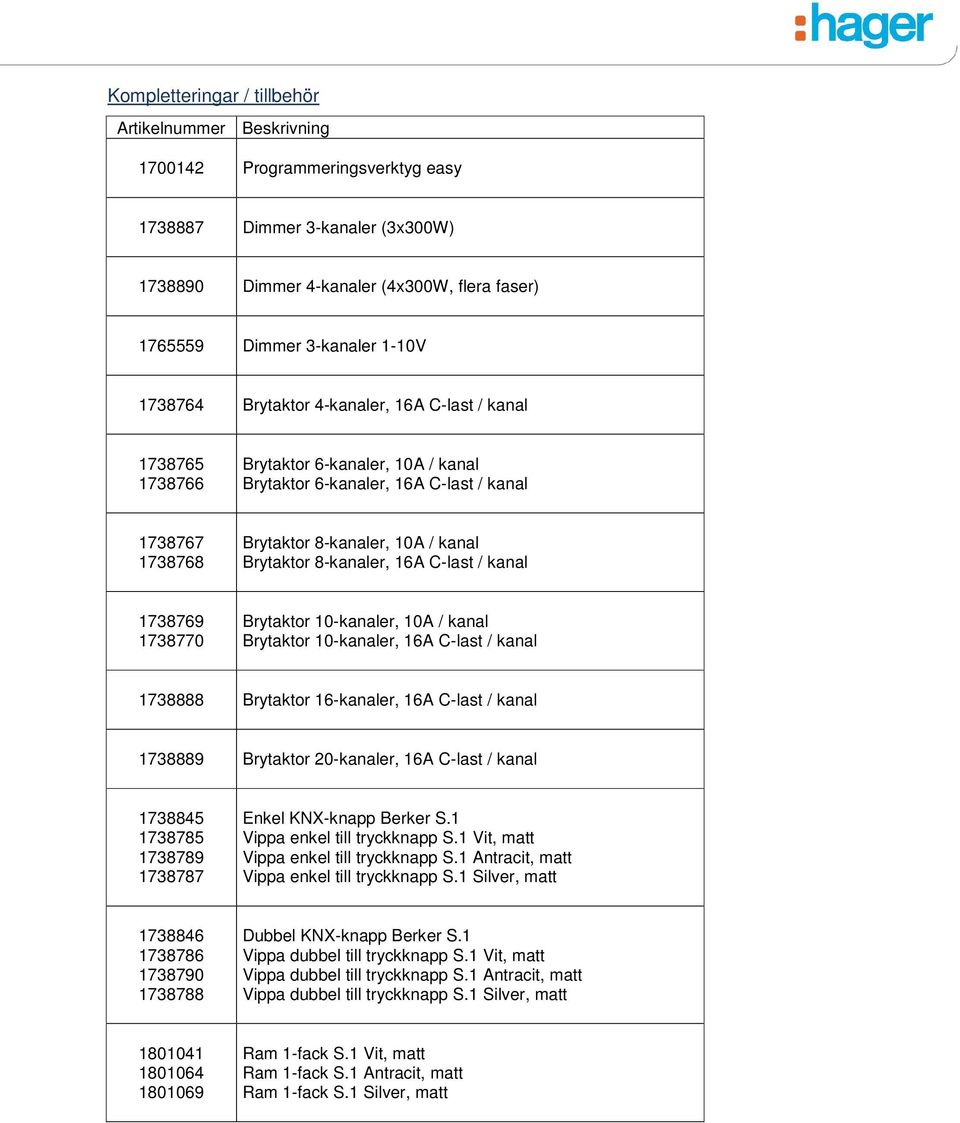

5 Kompletteringar / tillbehör Artikelnummer Beskrivning Programmeringsverktyg easy Dimmer 3-kanaler (3x300W) Dimmer 4-kanaler (4x300W, flera faser) Dimmer 3-kanaler 1-10V Brytaktor 4-kanaler, 16A C-last / kanal Brytaktor 6-kanaler, 10A / kanal Brytaktor 6-kanaler, 16A C-last / kanal Brytaktor 8-kanaler, 10A / kanal Brytaktor 8-kanaler, 16A C-last / kanal Brytaktor 10-kanaler, 10A / kanal Brytaktor 10-kanaler, 16A C-last / kanal Brytaktor 16-kanaler, 16A C-last / kanal Brytaktor 20-kanaler, 16A C-last / kanal Enkel KNX-knapp Berker S.1 Vippa enkel till tryckknapp S.1 Vit, matt Vippa enkel till tryckknapp S.1 Antracit, matt Vippa enkel till tryckknapp S.1 Silver, matt Dubbel KNX-knapp Berker S.1 Vippa dubbel till tryckknapp S.1 Vit, matt Vippa dubbel till tryckknapp S.1 Antracit, matt Vippa dubbel till tryckknapp S.1 Silver, matt Ram 1-fack S.1 Vit, matt Ram 1-fack S.1 Antracit, matt Ram 1-fack S.1 Silver, matt

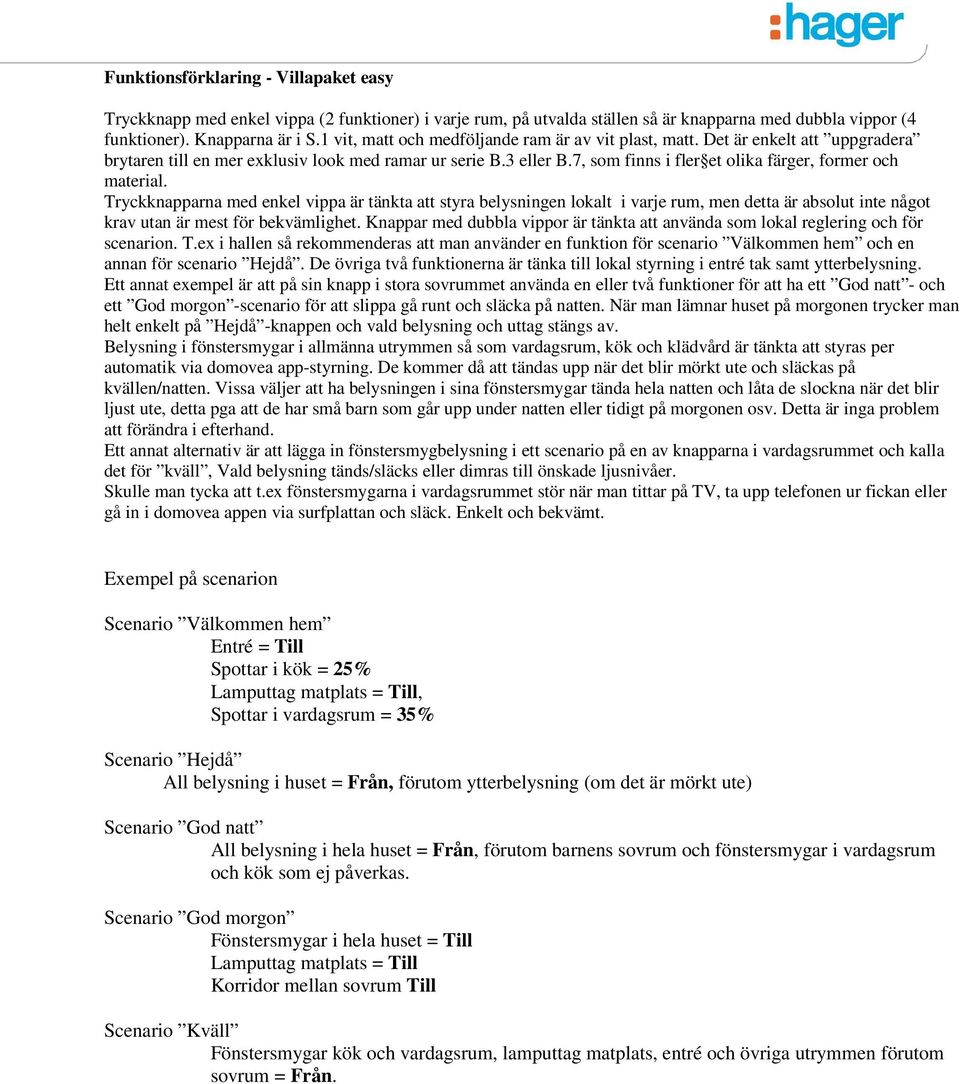

6 Funktionsförklaring - Villapaket easy Tryckknapp med enkel vippa (2 funktioner) i varje rum, på utvalda ställen så är knapparna med dubbla vippor (4 funktioner). Knapparna är i S.1 vit, matt och medföljande ram är av vit plast, matt. Det är enkelt att uppgradera brytaren till en mer exklusiv look med ramar ur serie B.3 eller B.7, som finns i fler et olika färger, former och material. Tryckknapparna med enkel vippa är tänkta att styra belysningen lokalt i varje rum, men detta är absolut inte något krav utan är mest för bekvämlighet. Knappar med dubbla vippor är tänkta att använda som lokal reglering och för scenarion. T.ex i hallen så rekommenderas att man använder en funktion för scenario Välkommen hem och en annan för scenario Hejdå. De övriga två funktionerna är tänka till lokal styrning i entré tak samt ytterbelysning. Ett annat exempel är att på sin knapp i stora sovrummet använda en eller två funktioner för att ha ett God natt - och ett God morgon -scenario för att slippa gå runt och släcka på natten. När man lämnar huset på morgonen trycker man helt enkelt på Hejdå -knappen och vald belysning och uttag stängs av. Belysning i fönstersmygar i allmänna utrymmen så som vardagsrum, kök och klädvård är tänkta att styras per automatik via domovea app-styrning. De kommer då att tändas upp när det blir mörkt ute och släckas på kvällen/natten. Vissa väljer att ha belysningen i sina fönstersmygar tända hela natten och låta de slockna när det blir ljust ute, detta pga att de har små barn som går upp under natten eller tidigt på morgonen osv. Detta är inga problem att förändra i efterhand. Ett annat alternativ är att lägga in fönstersmygbelysning i ett scenario på en av knapparna i vardagsrummet och kalla det för kväll, Vald belysning tänds/släcks eller dimras till önskade ljusnivåer. Skulle man tycka att t.ex fönstersmygarna i vardagsrummet stör när man tittar på TV, ta upp telefonen ur fickan eller gå in i domovea appen via surfplattan och släck. Enkelt och bekvämt. Exempel på scenarion Scenario Välkommen hem Entré = Till Spottar i kök = 25% Lamputtag matplats = Till, Spottar i vardagsrum = 35% Scenario Hejdå All belysning i huset = Från, förutom ytterbelysning (om det är mörkt ute) Scenario God natt All belysning i hela huset = Från, förutom barnens sovrum och fönstersmygar i vardagsrum och kök som ej påverkas. Scenario God morgon Fönstersmygar i hela huset = Till Lamputtag matplats = Till Korridor mellan sovrum Till Scenario Kväll Fönstersmygar kök och vardagsrum, lamputtag matplats, entré och övriga utrymmen förutom sovrum = Från.

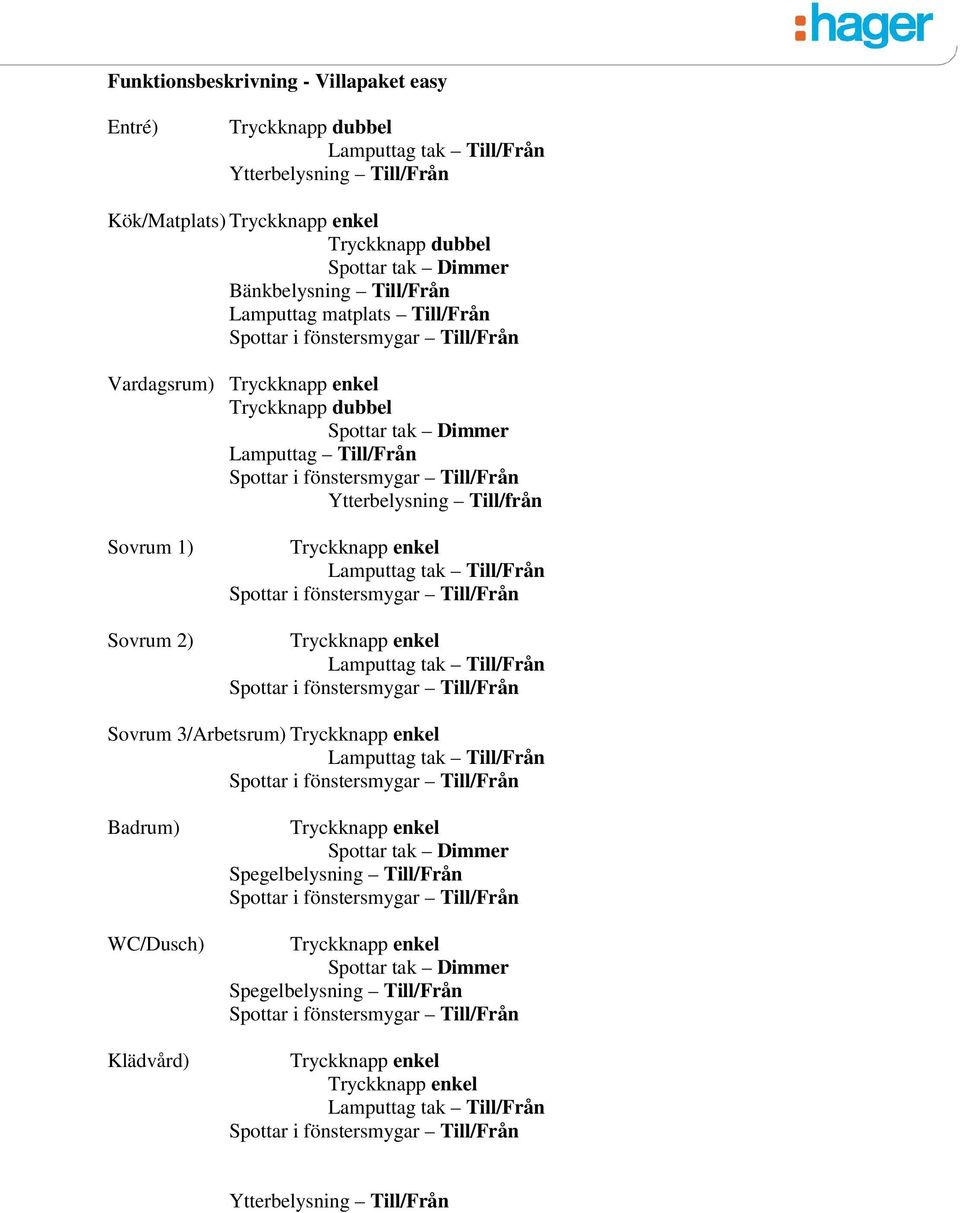

7 Funktionsbeskrivning - Villapaket easy Entré) Tryckknapp dubbel Lamputtag tak Till/Från Ytterbelysning Till/Från Kök/Matplats) Tryckknapp enkel Tryckknapp dubbel Spottar tak Dimmer Bänkbelysning Till/Från Lamputtag matplats Till/Från Spottar i fönstersmygar Till/Från Vardagsrum) Tryckknapp enkel Tryckknapp dubbel Spottar tak Dimmer Lamputtag Till/Från Spottar i fönstersmygar Till/Från Ytterbelysning Till/från Sovrum 1) Sovrum 2) Tryckknapp enkel Lamputtag tak Till/Från Spottar i fönstersmygar Till/Från Tryckknapp enkel Lamputtag tak Till/Från Spottar i fönstersmygar Till/Från Sovrum 3/Arbetsrum) Tryckknapp enkel Lamputtag tak Till/Från Spottar i fönstersmygar Till/Från Badrum) WC/Dusch) Klädvård) Tryckknapp enkel Spottar tak Dimmer Spegelbelysning Till/Från Spottar i fönstersmygar Till/Från Tryckknapp enkel Spottar tak Dimmer Spegelbelysning Till/Från Spottar i fönstersmygar Till/Från Tryckknapp enkel Tryckknapp enkel Lamputtag tak Till/Från Spottar i fönstersmygar Till/Från Ytterbelysning Till/Från

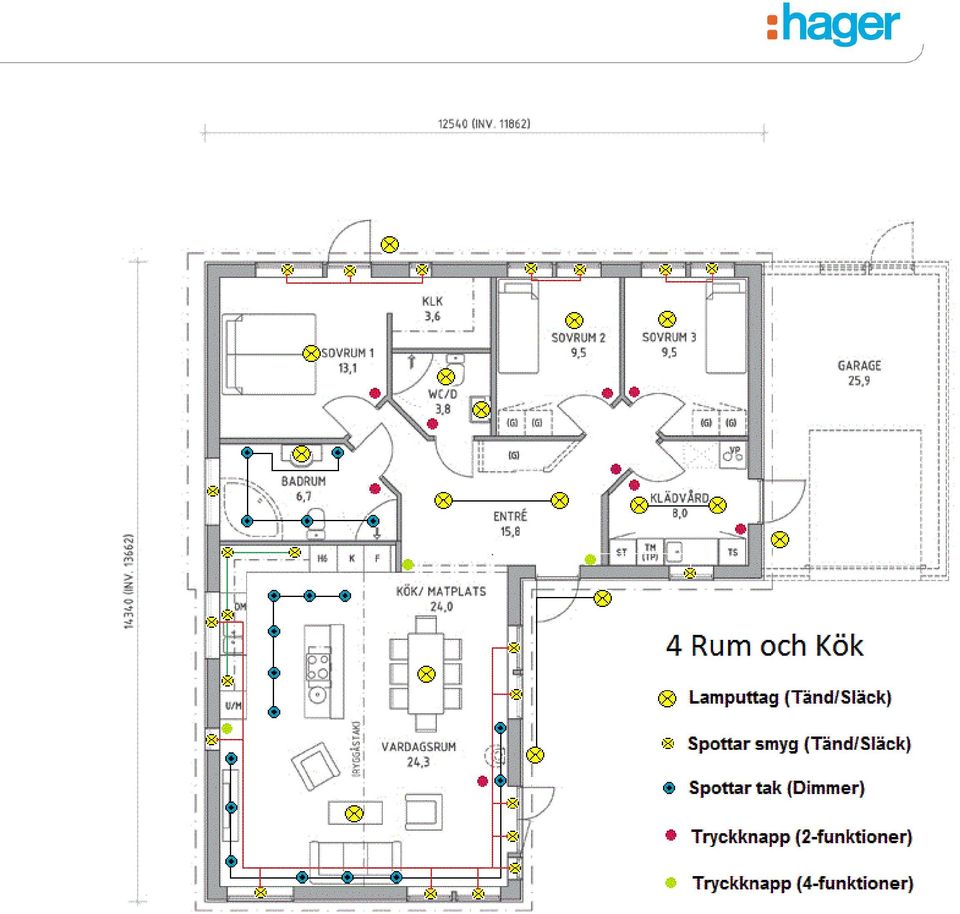

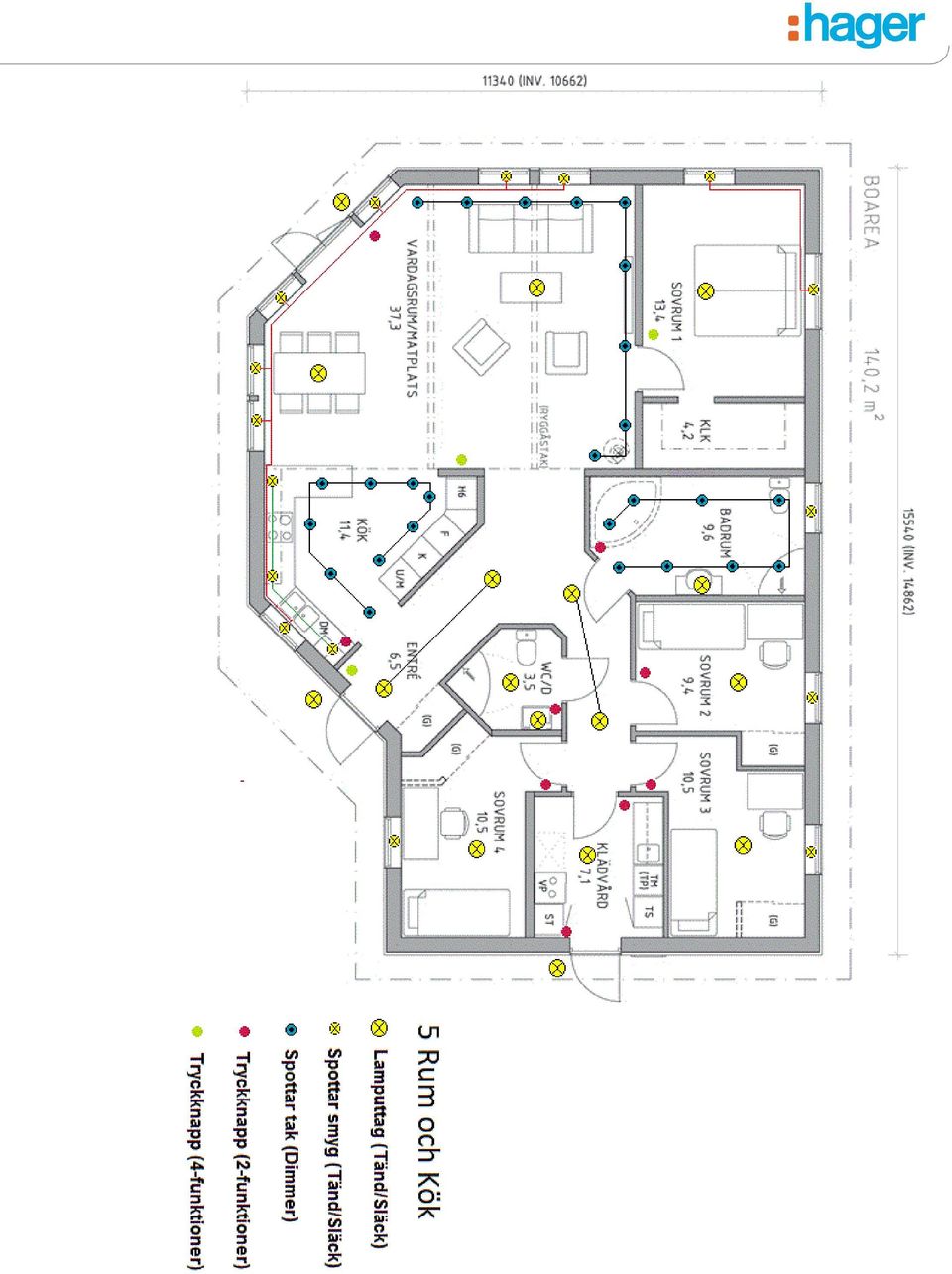

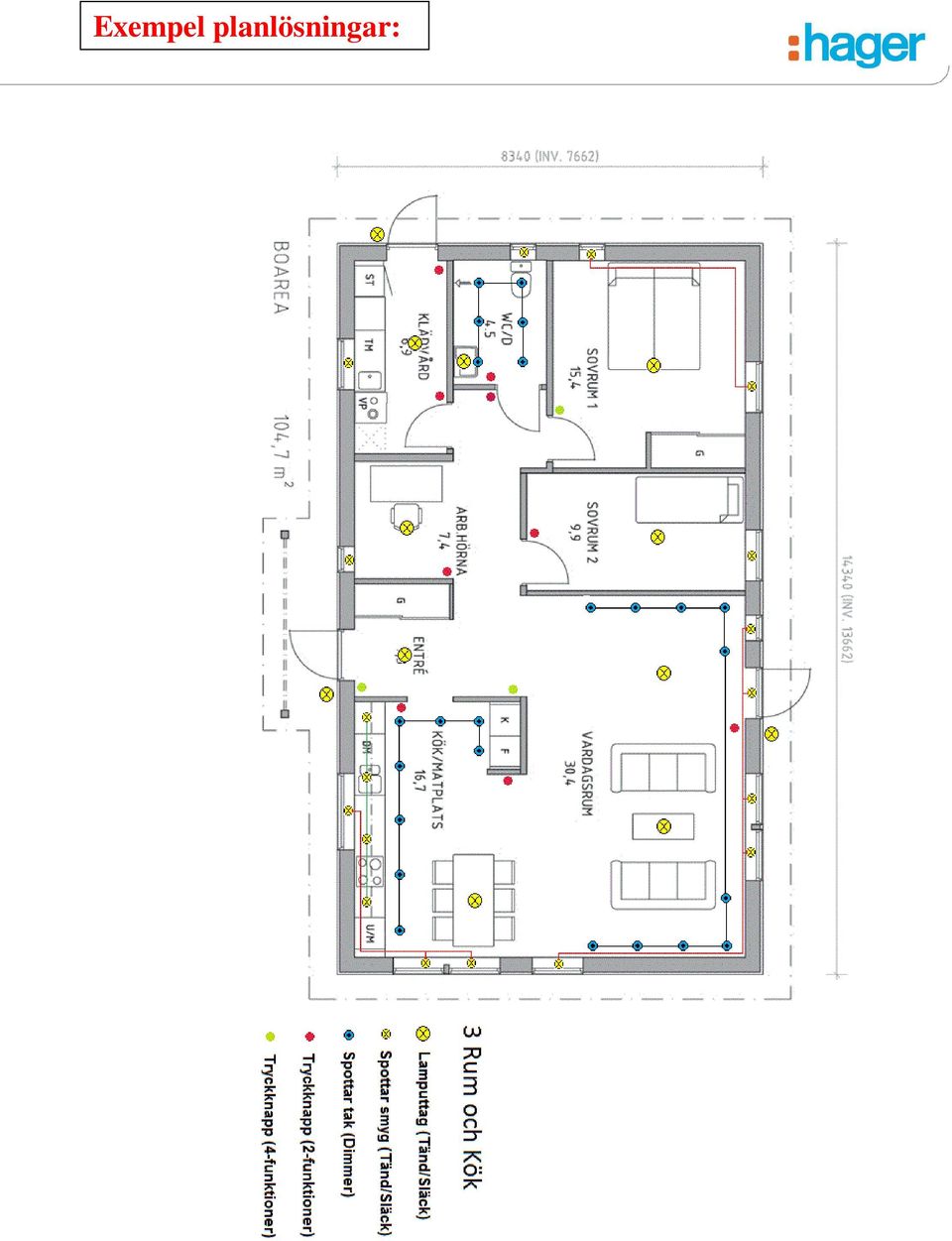

8 Exempel planlösningar:

9

10

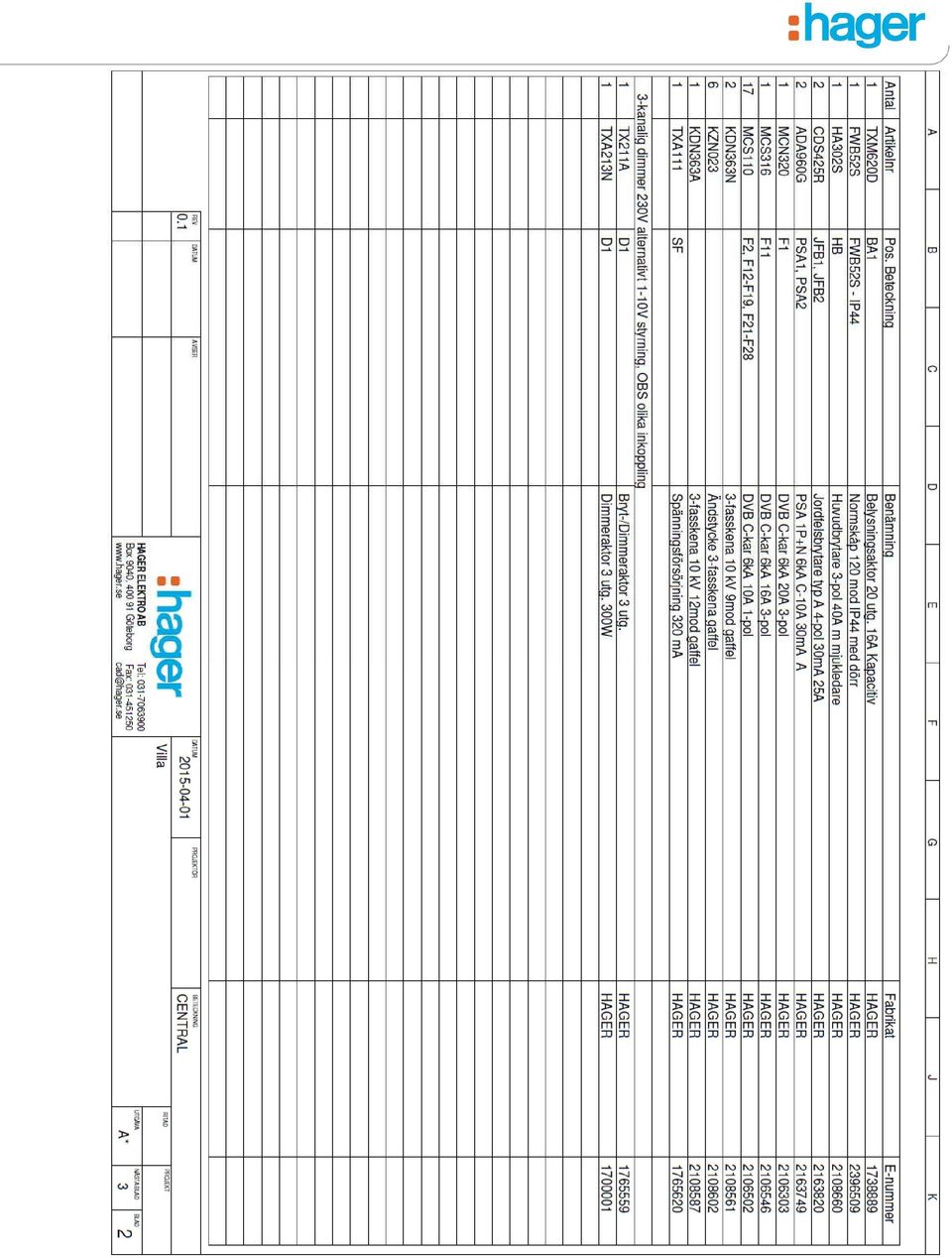

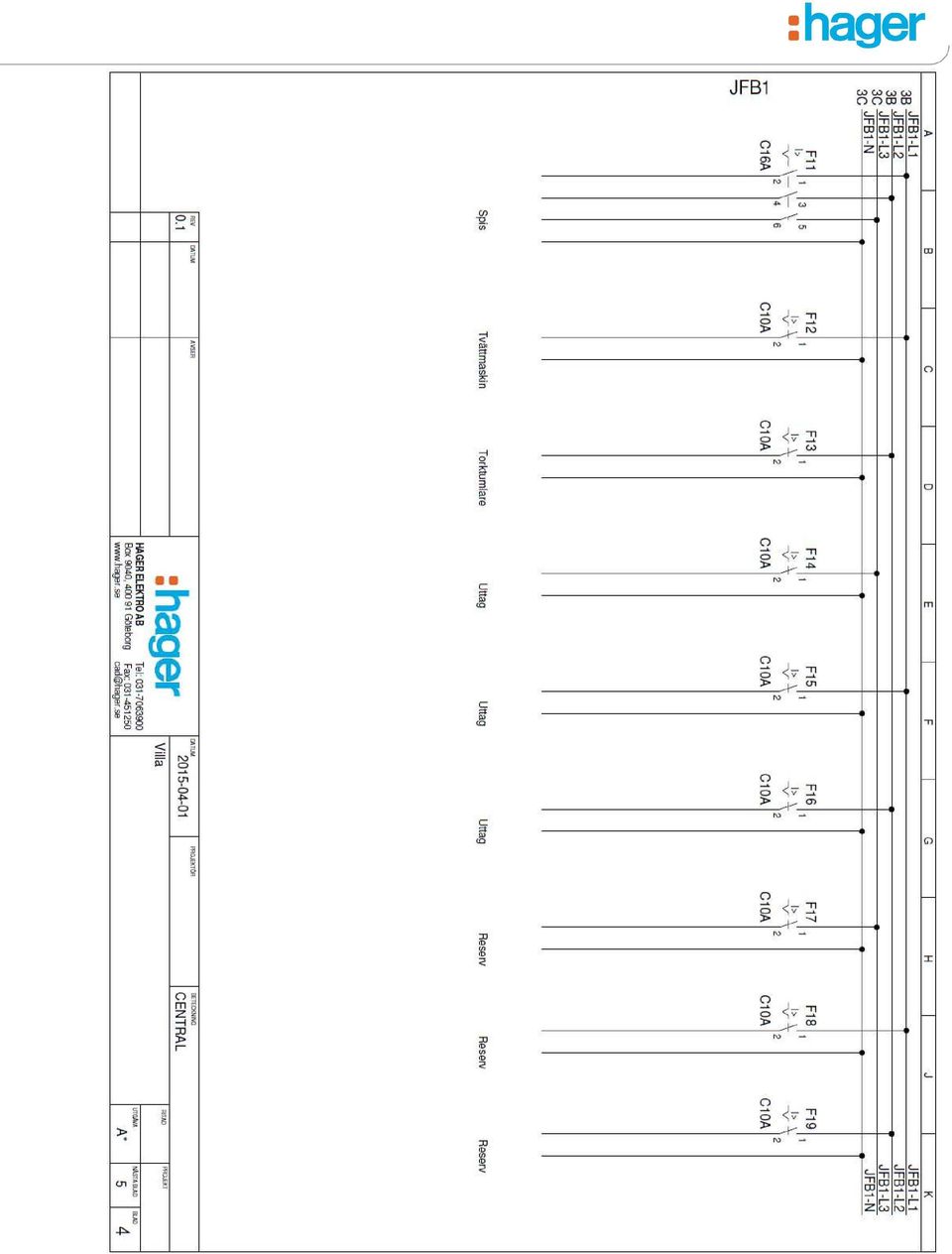

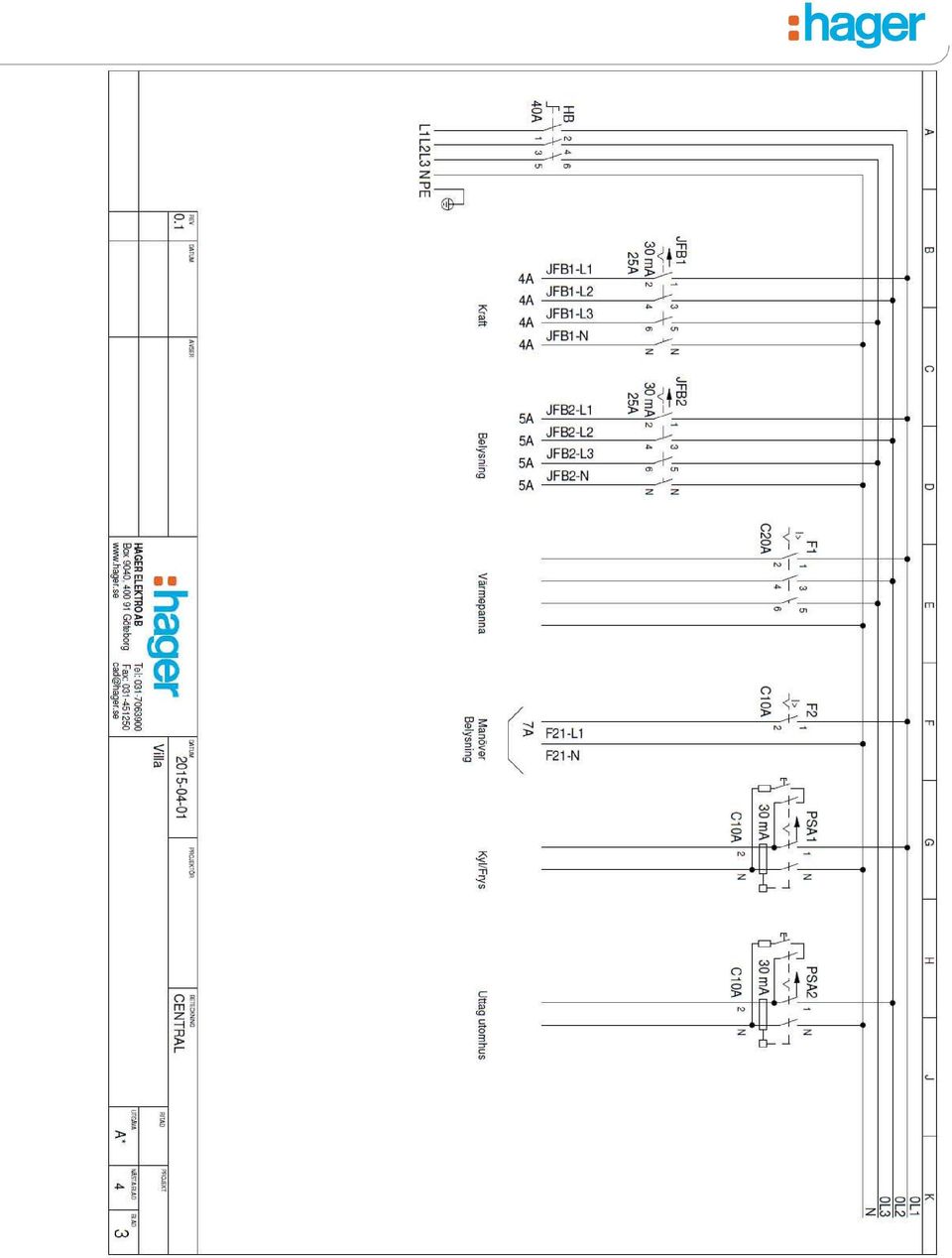

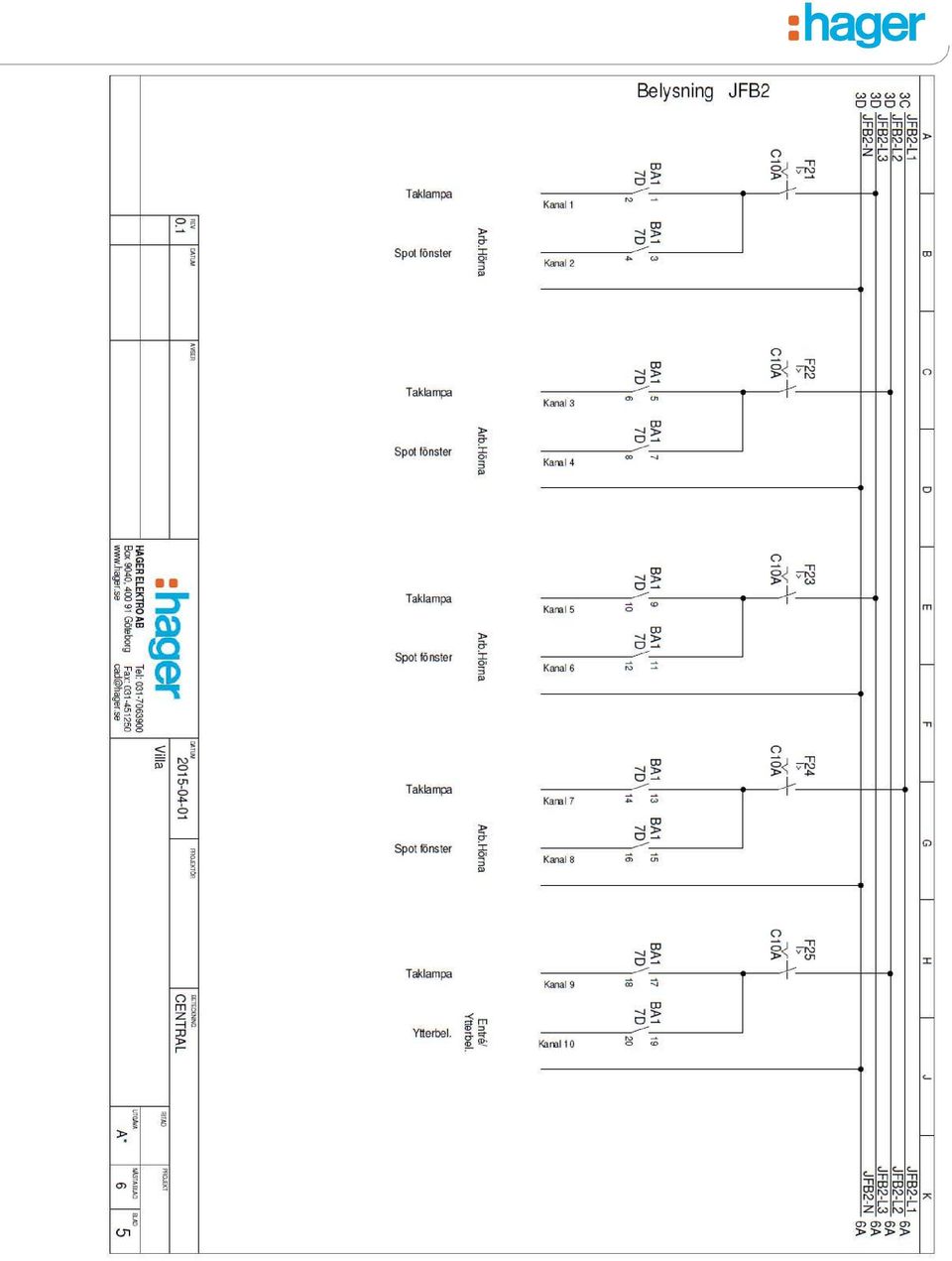

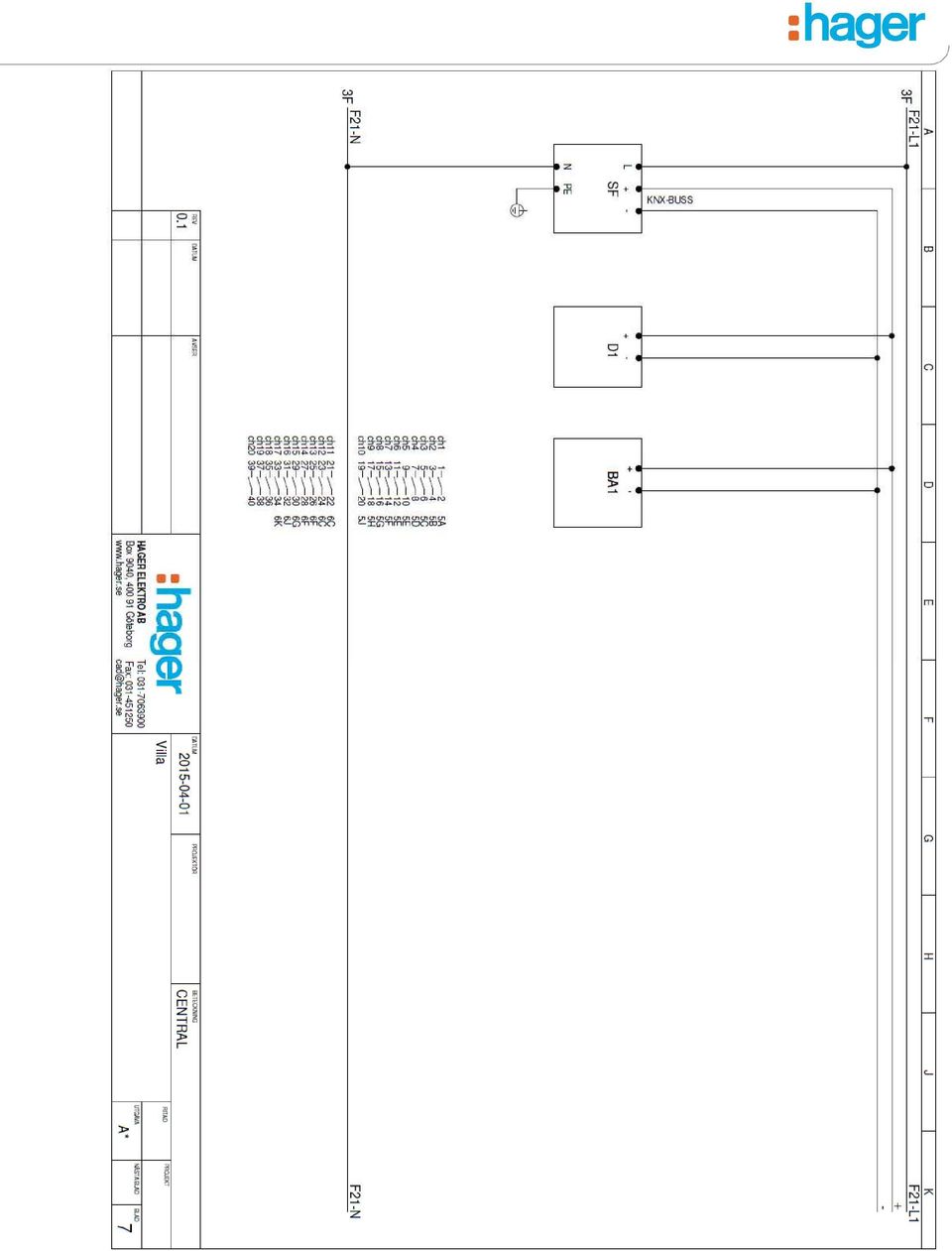

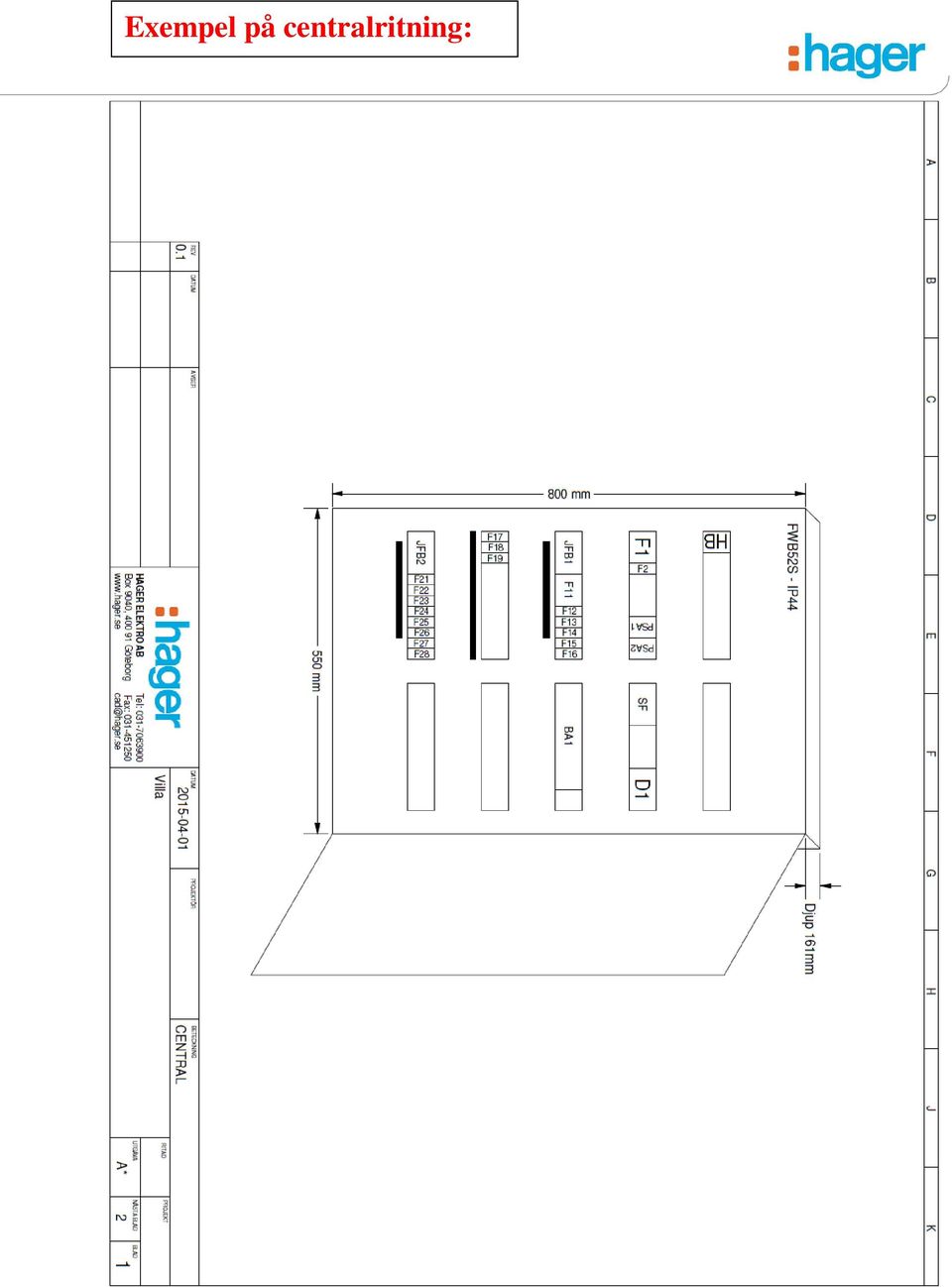

11 Exempel på centralritning:

12

13

14

15

16

17

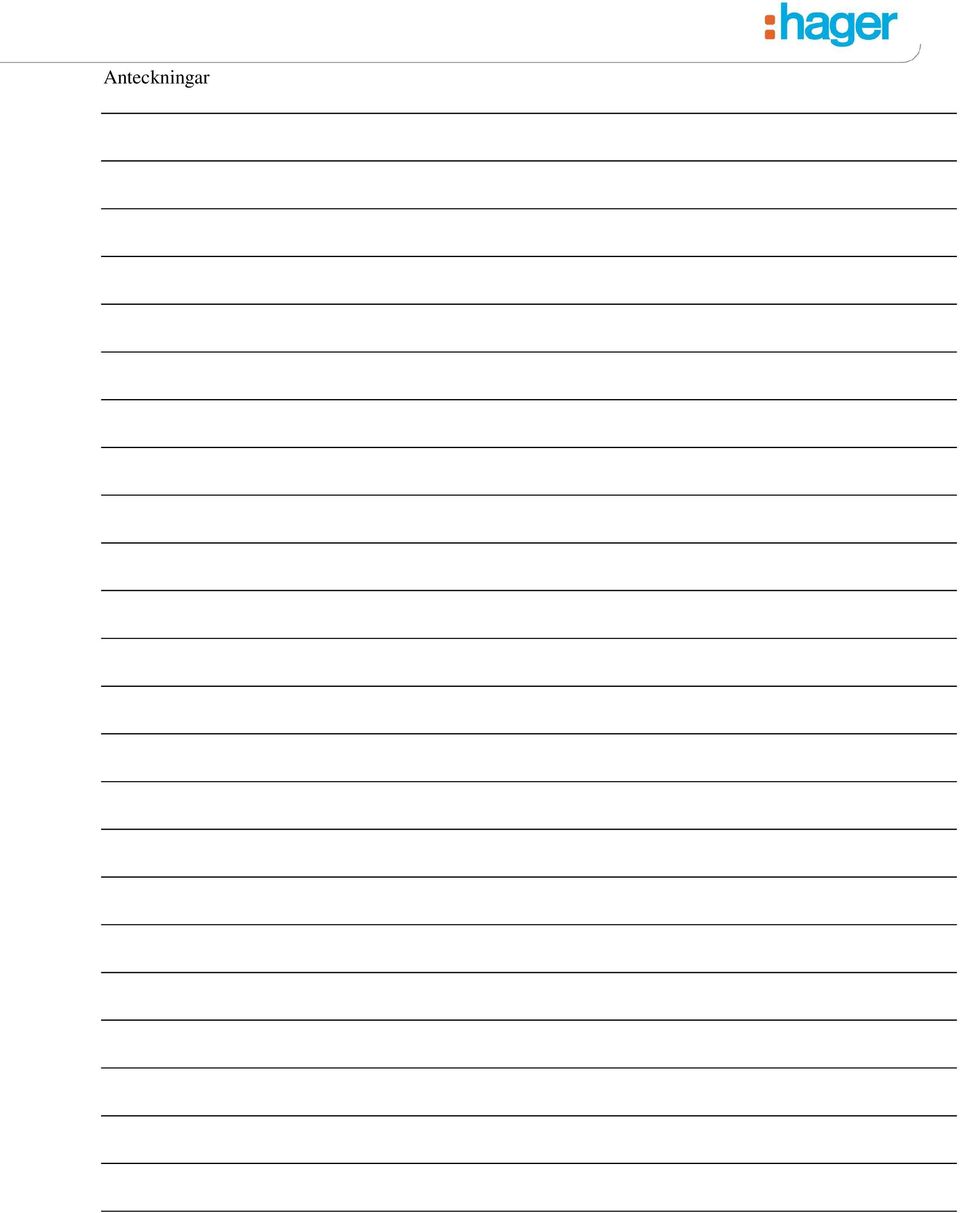

18 Anteckningar

19 Anteckningar
