1 easy Gör installationen smart

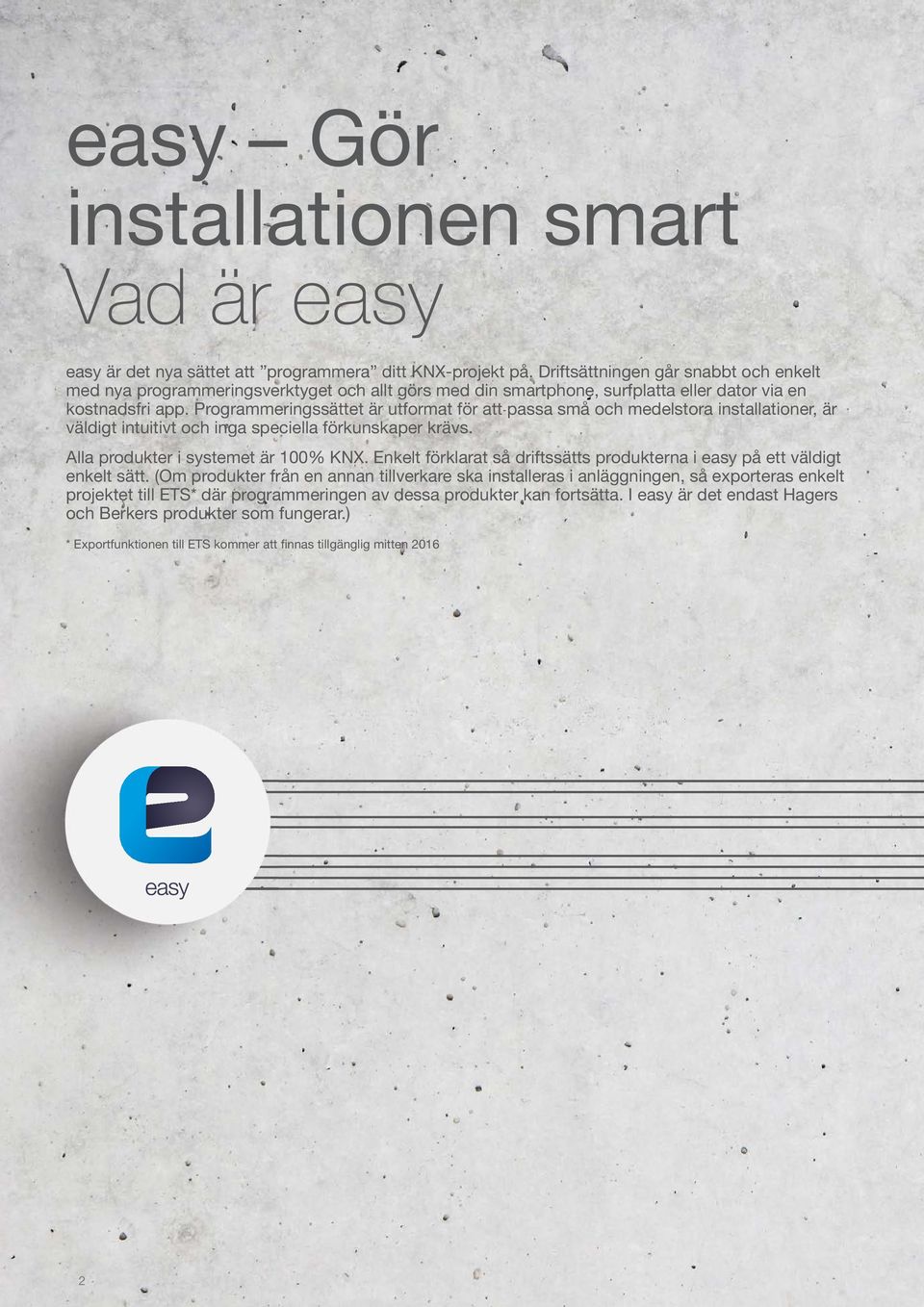

2 easy Gör installationen smart Vad är easy easy är det nya sättet att programmera ditt KNX-projekt på. Driftsättningen går snabbt och enkelt med nya programmeringsverktyget och allt görs med din smartphone, surfplatta eller dator via en kostnadsfri app. Programmeringssättet är utformat för att passa små och medelstora installationer, är väldigt intuitivt och inga speciella förkunskaper krävs. Alla produkter i systemet är 100% KNX. Enkelt förklarat så driftssätts produkterna i easy på ett väldigt enkelt sätt. (Om produkter från en annan tillverkare ska installeras i anläggningen, så exporteras enkelt projektet till ETS* där programmeringen av dessa produkter kan fortsätta. I easy är det endast Hagers och Berkers produkter som fungerar.) * Exportfunktionen till ETS kommer att finnas tillgänglig mitten

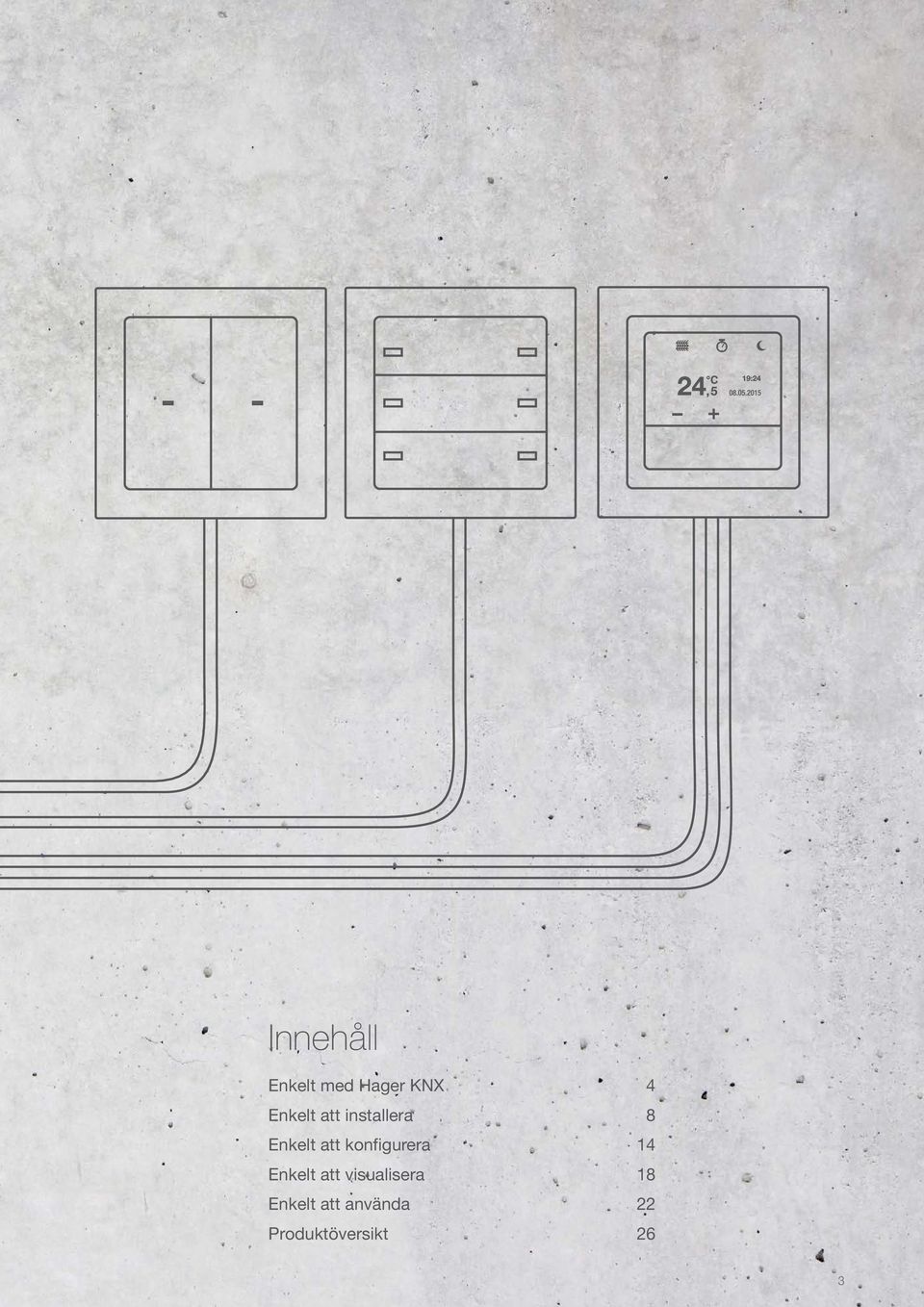

3 Innehåll Enkelt med Hager KNX 4 Enkelt att installera 8 Enkelt att konfigurera 14 Enkelt att visualisera 18 Enkelt att använda 22 Produktöversikt 26 3

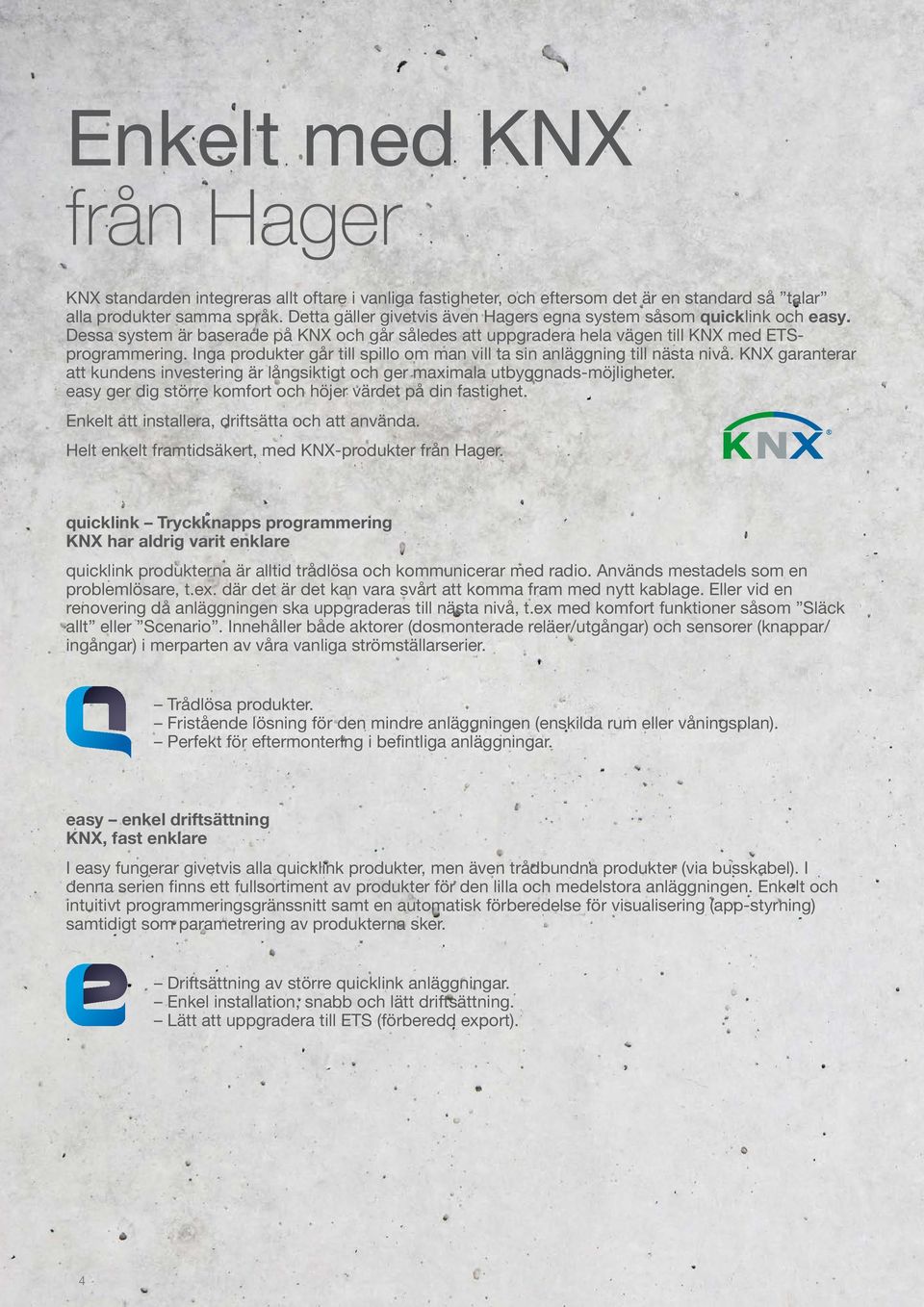

4 Enkelt med KNX från Hager KNX standarden integreras allt oftare i vanliga fastigheter, och eftersom det är en standard så talar alla produkter samma språk. Detta gäller givetvis även Hagers egna system såsom quicklink och easy. Dessa system är baserade på KNX och går således att uppgradera hela vägen till KNX med ETSprogrammering. Inga produkter går till spillo om man vill ta sin anläggning till nästa nivå. KNX garanterar att kundens investering är långsiktigt och ger maximala utbyggnads-möjligheter. easy ger dig större komfort och höjer värdet på din fastighet. Enkelt att installera, driftsätta och att använda. Helt enkelt framtidsäkert, med KNX-produkter från Hager. quicklink Tryckknapps programmering KNX har aldrig varit enklare quicklink produkterna är alltid trådlösa och kommunicerar med radio. Används mestadels som en problemlösare, t.ex. där det är det kan vara svårt att komma fram med nytt kablage. Eller vid en renovering då anläggningen ska uppgraderas till nästa nivå, t.ex med komfort funktioner såsom Släck allt eller Scenario. Innehåller både aktorer (dosmonterade reläer/utgångar) och sensorer (knappar/ ingångar) i merparten av våra vanliga strömställarserier. Trådlösa produkter. Fristående lösning för den mindre anläggningen (enskilda rum eller våningsplan). Perfekt för eftermontering i befintliga anläggningar. easy enkel driftsättning KNX, fast enklare I easy fungerar givetvis alla quicklink produkter, men även trådbundna produkter (via busskabel). I denna serien finns ett fullsortiment av produkter för den lilla och medelstora anläggningen. Enkelt och intuitivt programmeringsgränssnitt samt en automatisk förberedelse för visualisering (app-styrning) samtidigt som parametrering av produkterna sker. Driftsättning av större quicklink anläggningar. Enkel installation, snabb och lätt driftsättning. Lätt att uppgradera till ETS (förberedd export). 4

5 KNX programmering via ETS Fullskalig KNX för att klara komplexa funktionskrav. Detta system driftsätts oftast av en så kallad integratör, vilket innebär en person eller ett företag som är experter på KNX. Den perfekta lösningen för kommersiella byggnader. När produkterna driftsätts med ETS, kan man använda produkter från andra tillverkare. KNX via ETS ger dig tillgång till över 7000 produkter från fler än 400 tillverkare, och allt talar samma språk. Stora byggnader. Kommersiella fastigheter. Uppfyller komplexa funktionskrav. Stora byggnader. Kommersiella fastigheter. Uppfyller komplexa funktionskrav. Mindre och medelstora byggnader. Bostäder samt mindre kommersiella fastigheter. Enkla och funktionella funktionskrav. Problemlösare Renovering/ ombyggnation Utrymmeslösningar Typ av byggnad Typ av system 5

6 easy Gör installationen smart Det intelligenta hemmet Total kontroll i alla rum. Du kan enkelt programmera ljusscenarier, för att få önskad atmosfär i anläggningen. Det är även enkelt för användaren att förändra ljusnivåer mm. Intelligent centraliserad styrning. Design, drift och funktionalitet i perfektion. easy gör smart styrning tillgänglig för alla och är drift- och framtidssäkert. Att husera i en anläggning med smarta funktioner, kommer att ge användaren ovärderlig komfort. 6 7

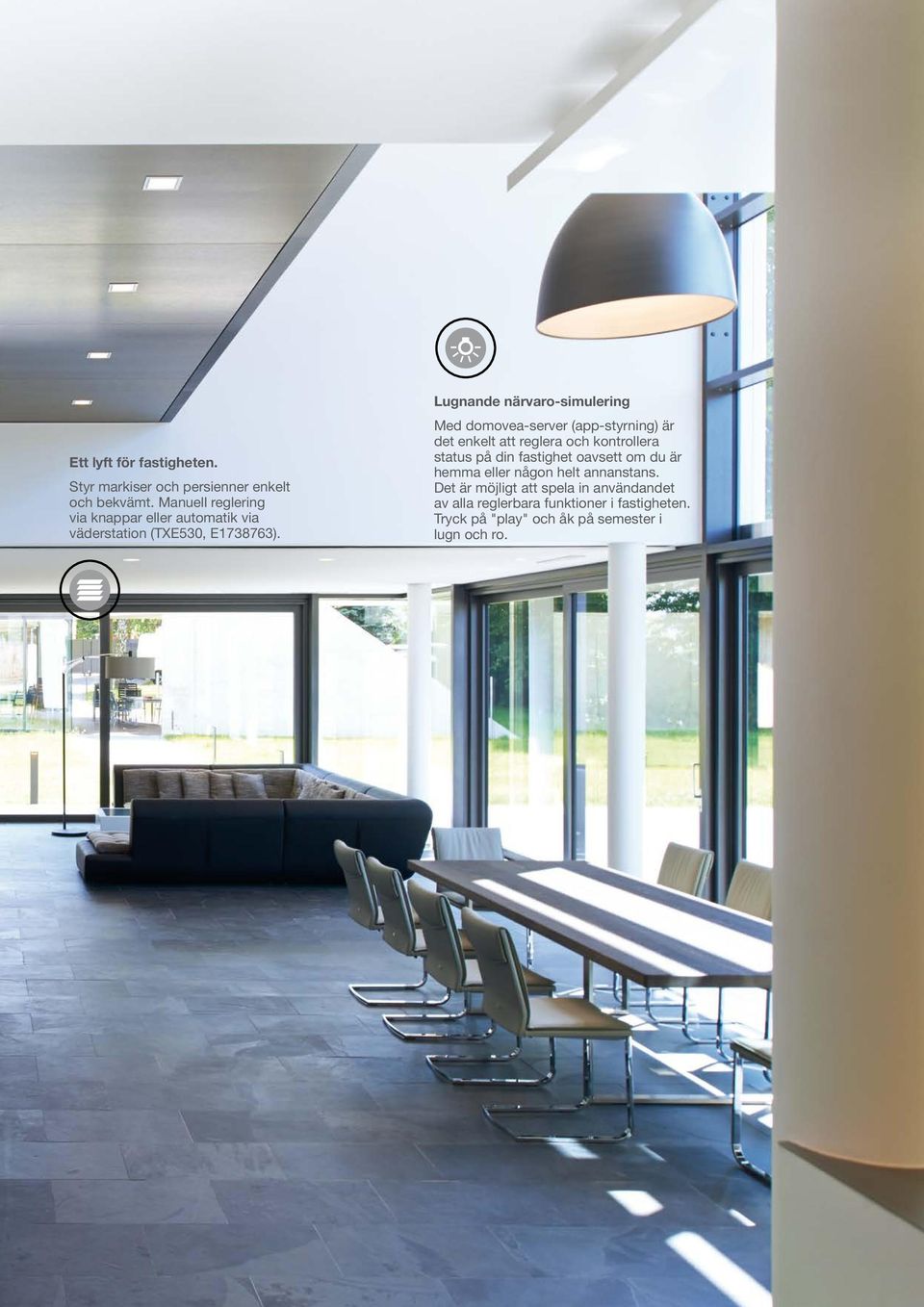

7 Ett lyft för fastigheten. Styr markiser och persienner enkelt och bekvämt. Manuell reglering via knappar eller automatik via väderstation (TXE530, E ). Lugnande närvaro-simulering Med domovea-server (app-styrning) är det enkelt att reglera och kontrollera status på din fastighet oavsett om du är hemma eller någon helt annanstans. Det är möjligt att spela in användandet av alla reglerbara funktioner i fastigheten. Tryck på "play" och åk på semester i lugn och ro.

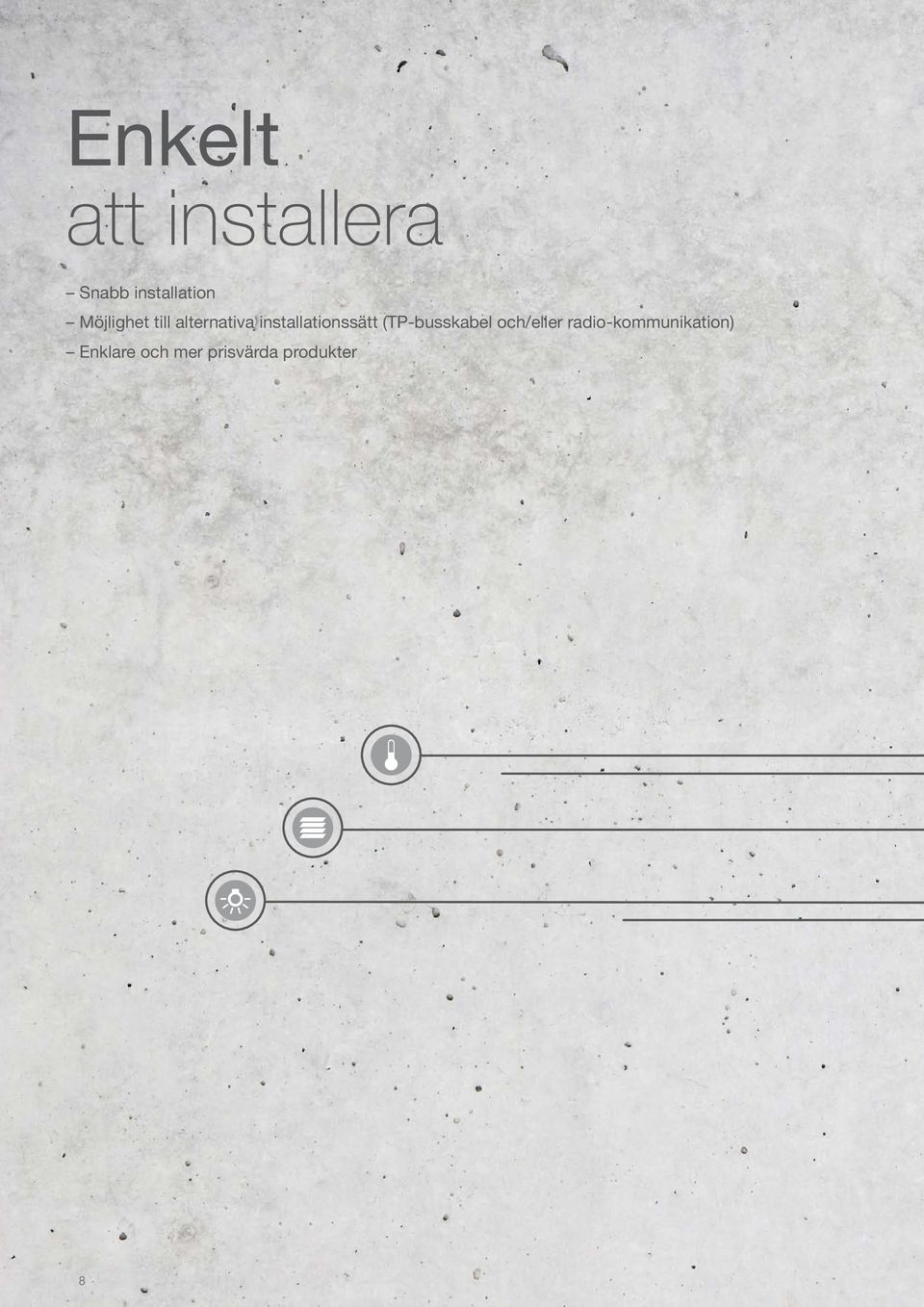

8 Enkelt att installera Snabb installation Möjlighet till alternativa installationssätt (TP-busskabel och/eller radio-kommunikation) Enklare och mer prisvärda produkter 8

9 9

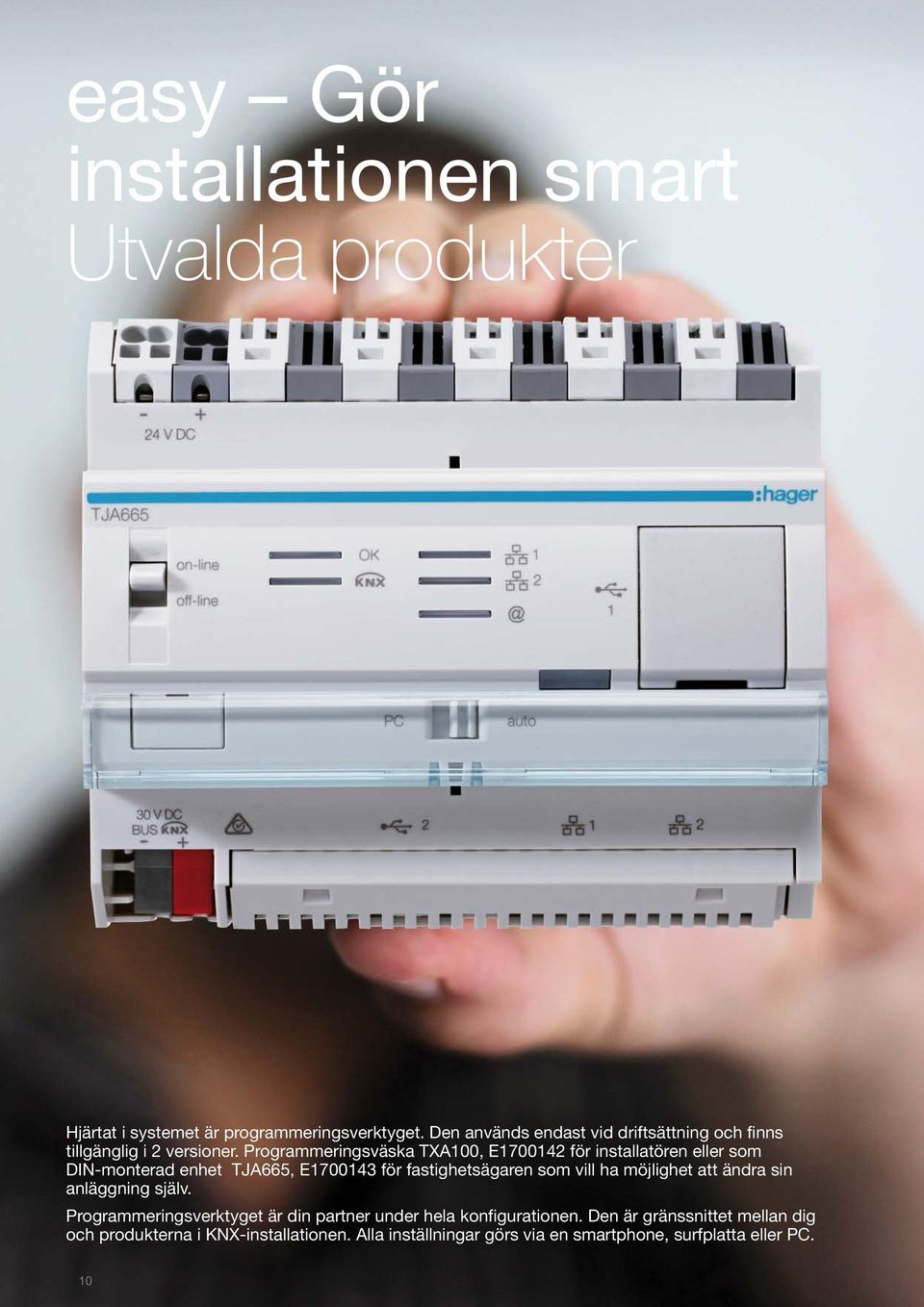

10 easy Gör installationen smart Utvalda produkter Hjärtat i systemet är programmeringsverktyget. Den används endast vid driftsättning och finns tillgänglig i 2 versioner. Programmeringsväska TXA100, E för installatören eller som DIN-monterad enhet TJA665, E för fastighetsägaren som vill ha möjlighet att ändra sin anläggning själv. Programmeringsverktyget är din partner under hela konfigurationen. Den är gränssnittet mellan dig och produkterna i KNX-installationen. Alla inställningar görs via en smartphone, surfplatta eller PC. 10

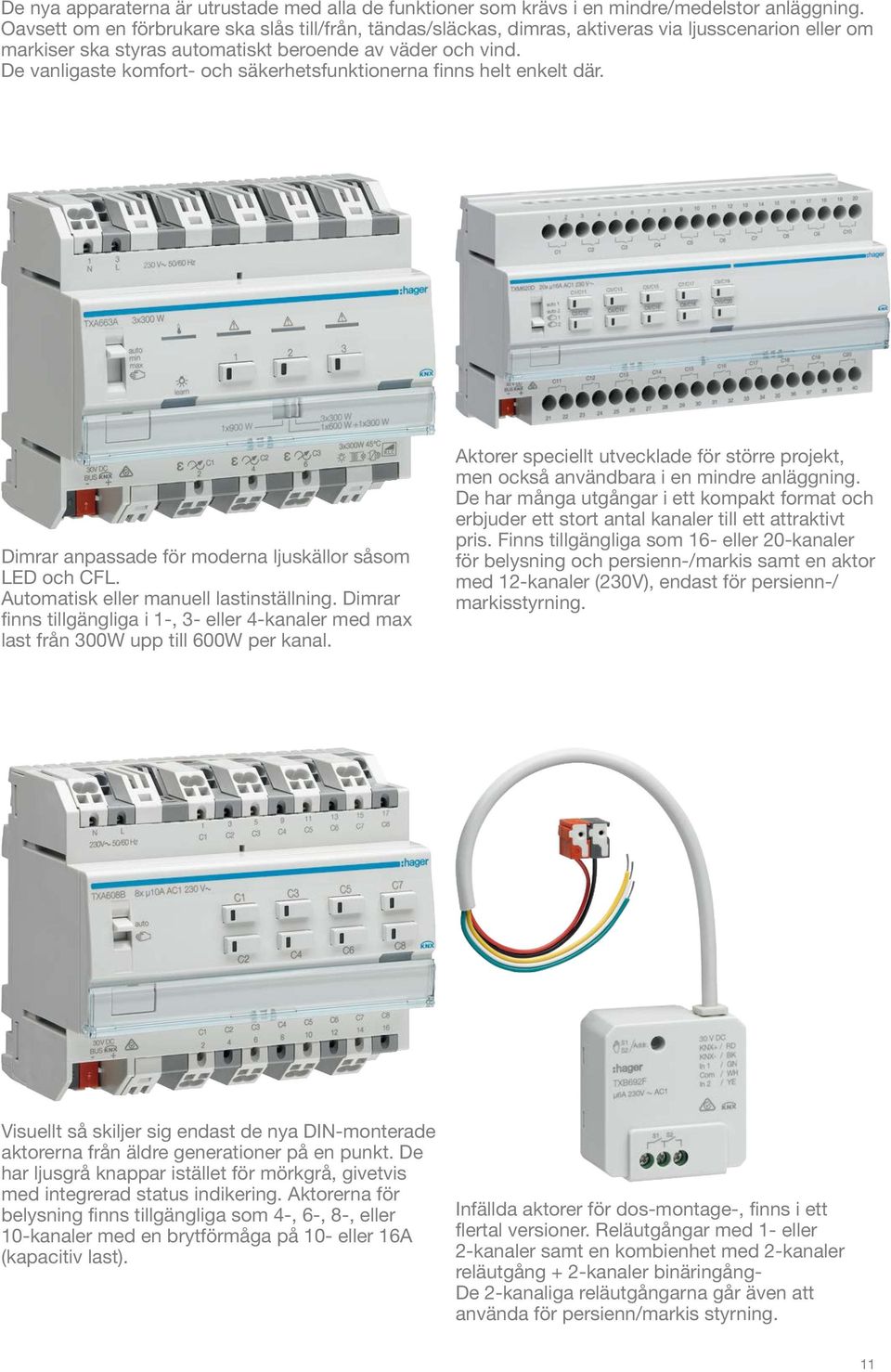

11 De nya apparaterna är utrustade med alla de funktioner som krävs i en mindre/medelstor anläggning. Oavsett om en förbrukare ska slås till/från, tändas/släckas, dimras, aktiveras via ljusscenarion eller om markiser ska styras automatiskt beroende av väder och vind. De vanligaste komfort- och säkerhetsfunktionerna finns helt enkelt där. Dimrar anpassade för moderna ljuskällor såsom LED och CFL. Automatisk eller manuell lastinställning. Dimrar finns tillgängliga i 1-, 3- eller 4-kanaler med max last från 300W upp till 600W per kanal. Aktorer speciellt utvecklade för större projekt, men också användbara i en mindre anläggning. De har många utgångar i ett kompakt format och erbjuder ett stort antal kanaler till ett attraktivt pris. Finns tillgängliga som 16- eller 20-kanaler för belysning och persienn-/markis samt en aktor med 12-kanaler (230V), endast för persienn-/ markisstyrning. Visuellt så skiljer sig endast de nya DIN-monterade aktorerna från äldre generationer på en punkt. De har ljusgrå knappar istället för mörkgrå, givetvis med integrerad status indikering. Aktorerna för belysning finns tillgängliga som 4-, 6-, 8-, eller 10-kanaler med en brytförmåga på 10- eller 16A (kapacitiv last). Infällda aktorer för dos-montage-, finns i ett flertal versioner. Reläutgångar med 1- eller 2-kanaler samt en kombienhet med 2-kanaler reläutgång + 2-kanaler binäringång- De 2-kanaliga reläutgångarna går även att använda för persienn/markis styrning. 11

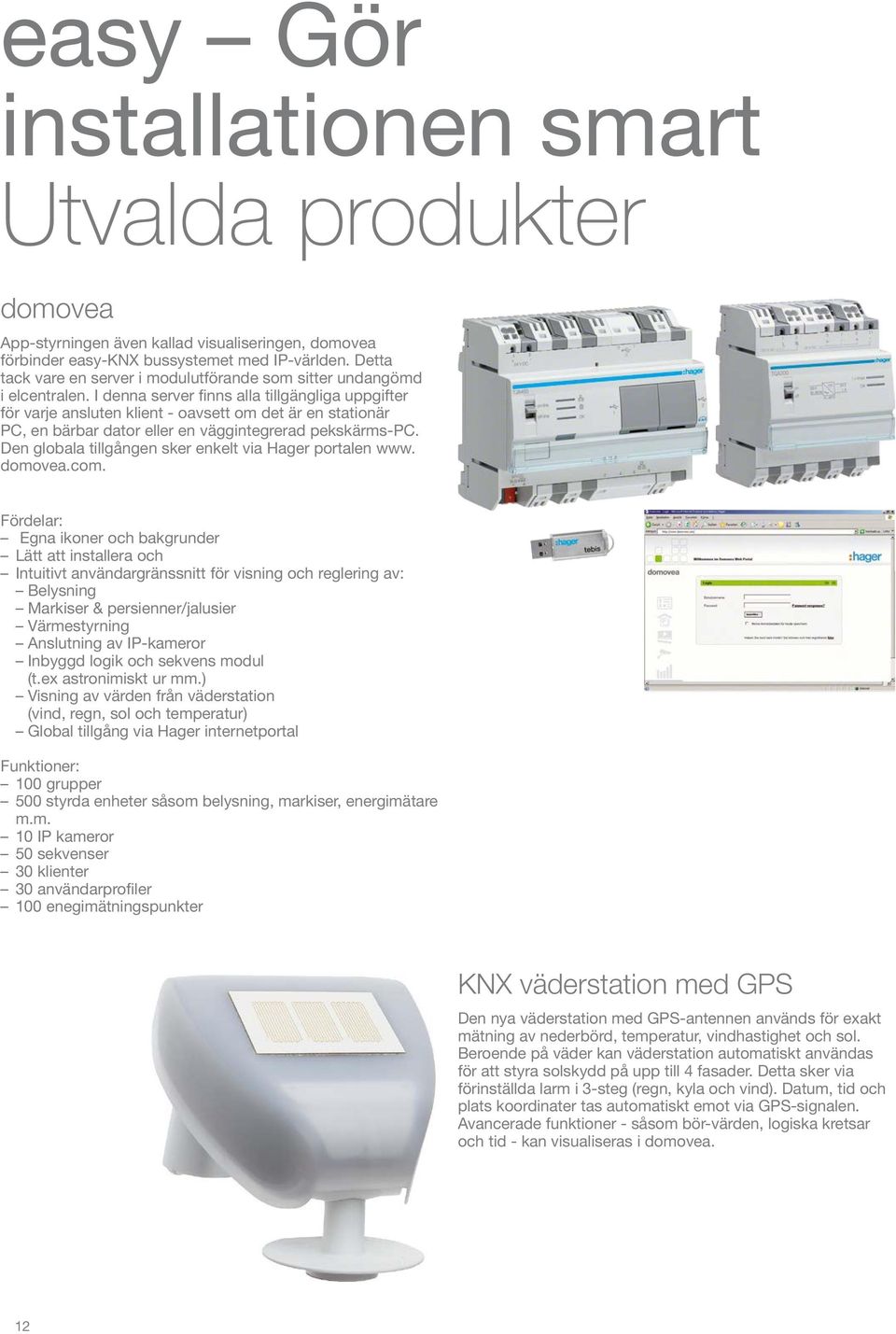

12 easy Gör installationen smart Utvalda produkter domovea App-styrningen även kallad visualiseringen, domovea förbinder easy-knx bussystemet med IP-världen. Detta tack vare en server i modulutförande som sitter undangömd i elcentralen. I denna server finns alla tillgängliga uppgifter för varje ansluten klient - oavsett om det är en stationär PC, en bärbar dator eller en väggintegrerad pekskärms-pc. Den globala tillgången sker enkelt via Hager portalen www. domovea.com. Fördelar: Egna ikoner och bakgrunder Lätt att installera och Intuitivt användargränssnitt för visning och reglering av: Belysning Markiser & persienner/jalusier Värmestyrning Anslutning av IP-kameror Inbyggd logik och sekvens modul (t.ex astronimiskt ur mm.) Visning av värden från väderstation (vind, regn, sol och temperatur) Global tillgång via Hager internetportal Funktioner: 100 grupper 500 styrda enheter såsom belysning, markiser, energimätare m.m. 10 IP kameror 50 sekvenser 30 klienter 30 användarprofiler 100 enegimätningspunkter KNX väderstation med GPS Den nya väderstation med GPS-antennen används för exakt mätning av nederbörd, temperatur, vindhastighet och sol. Beroende på väder kan väderstation automatiskt användas för att styra solskydd på upp till 4 fasader. Detta sker via förinställda larm i 3-steg (regn, kyla och vind). Datum, tid och plats koordinater tas automatiskt emot via GPS-signalen. Avancerade funktioner - såsom bör-värden, logiska kretsar och tid - kan visualiseras i domovea. 12

13 13

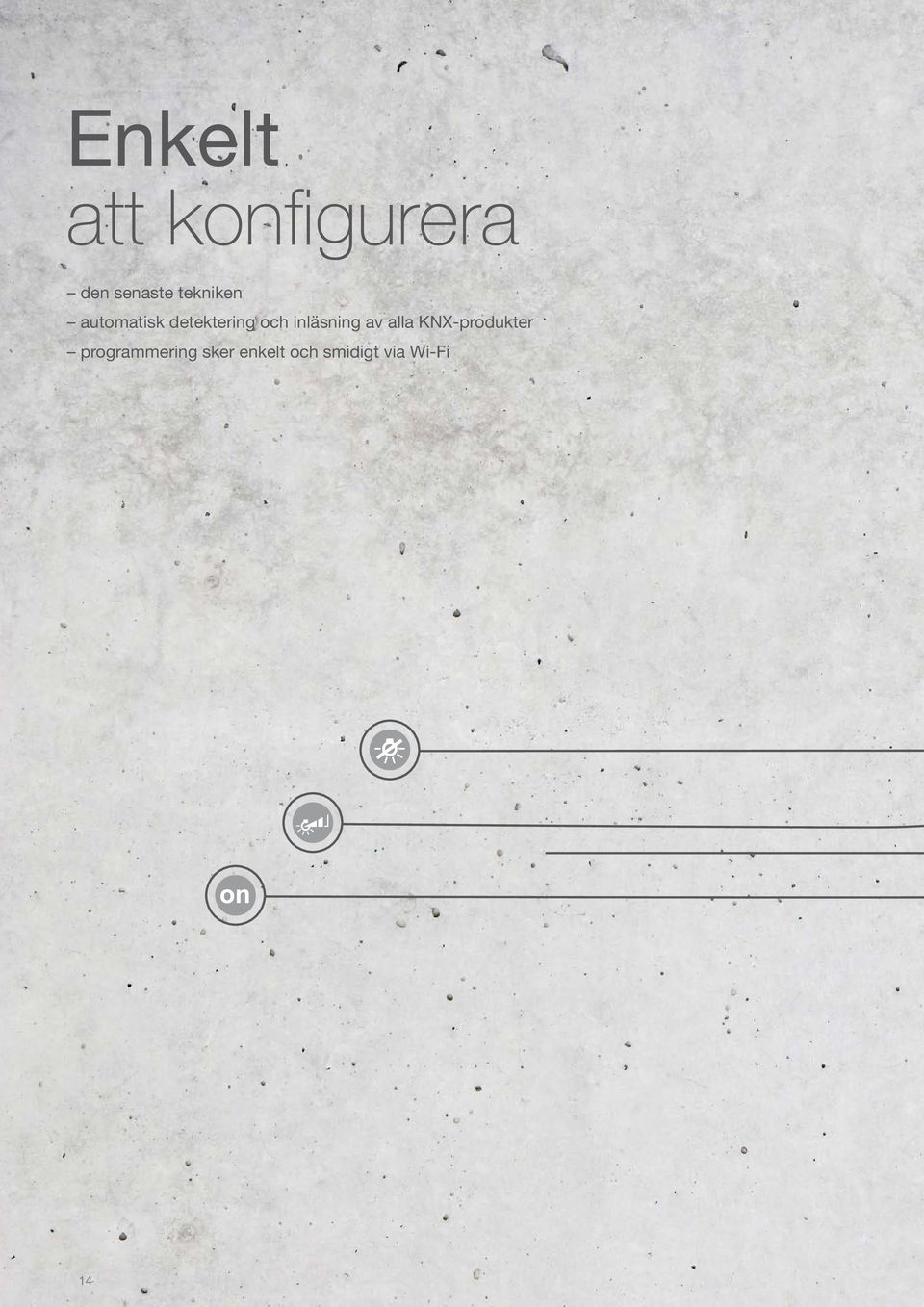

14 Enkelt att konfigurera den senaste tekniken automatisk detektering och inläsning av alla KNX-produkter programmering sker enkelt och smidigt via Wi-Fi 14

15 15

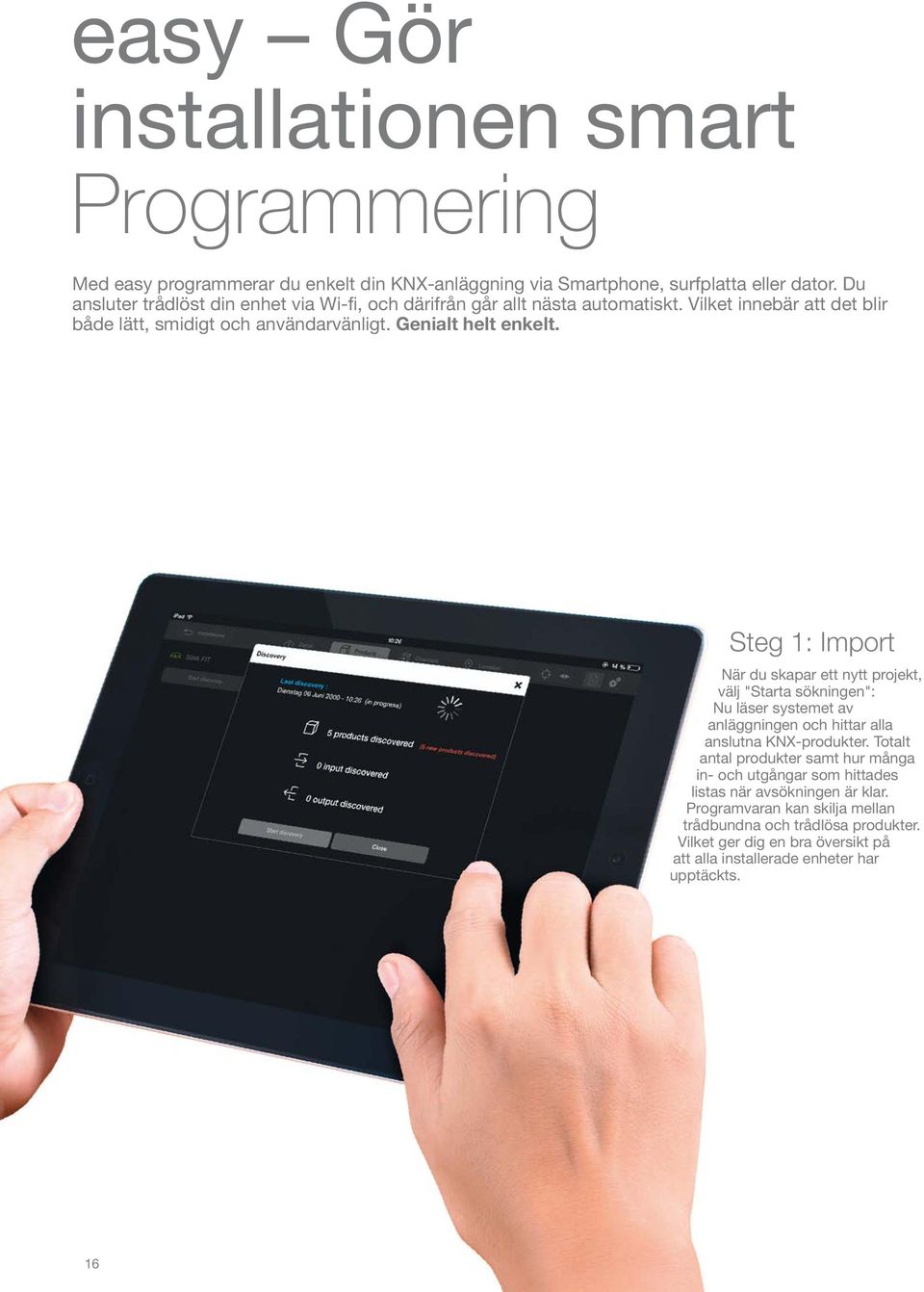

16 easy Gör installationen smart Programmering Med easy programmerar du enkelt din KNX-anläggning via Smartphone, surfplatta eller dator. Du ansluter trådlöst din enhet via Wi-fi, och därifrån går allt nästa automatiskt. Vilket innebär att det blir både lätt, smidigt och användarvänligt. Genialt helt enkelt. Steg 1: Import När du skapar ett nytt projekt, välj "Starta sökningen": Nu läser systemet av anläggningen och hittar alla anslutna KNX-produkter. Totalt antal produkter samt hur många in- och utgångar som hittades listas när avsökningen är klar. Programvaran kan skilja mellan trådbundna och trådlösa produkter. Vilket ger dig en bra översikt på att alla installerade enheter har upptäckts. 16

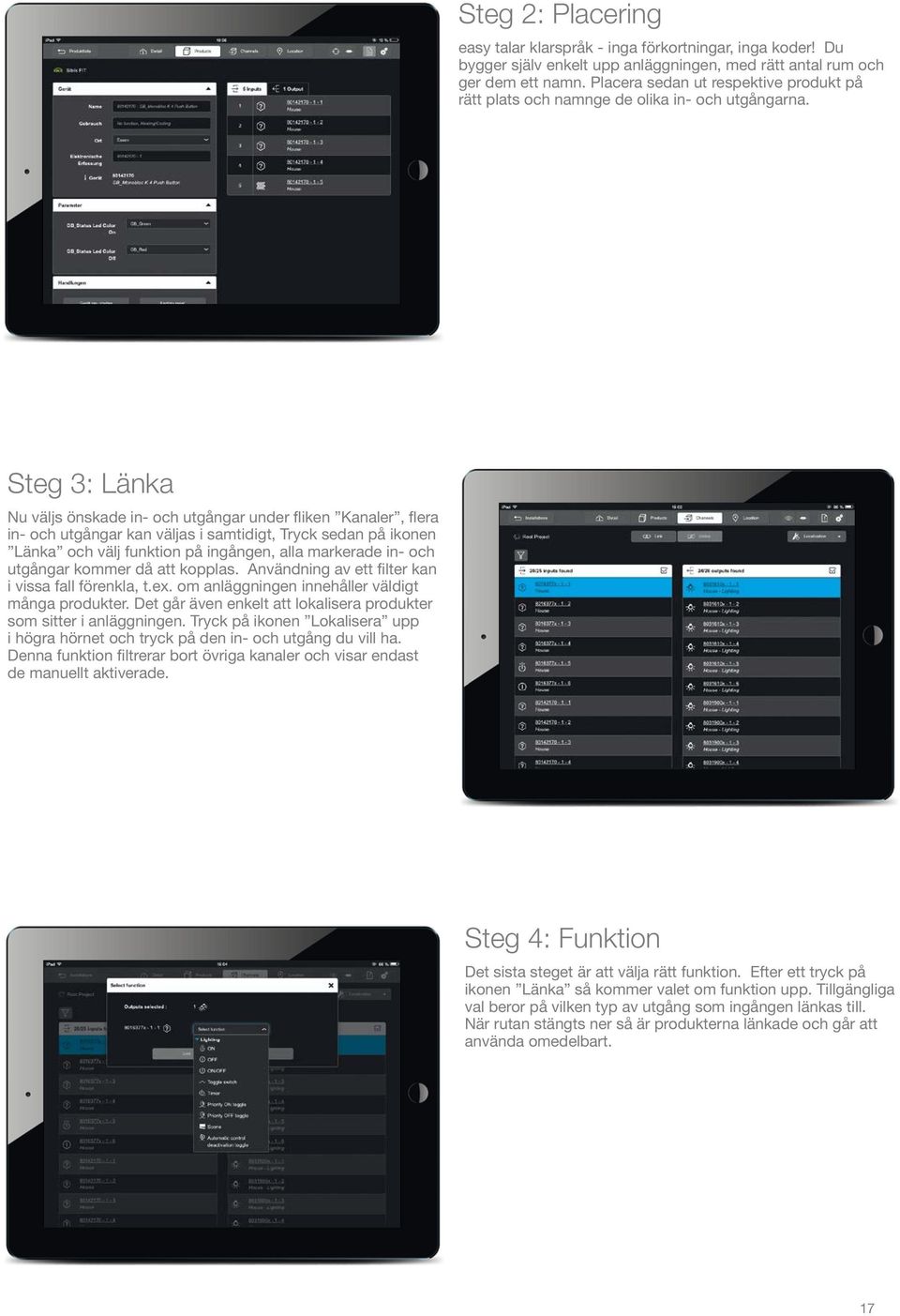

17 Steg 2: Placering easy talar klarspråk - inga förkortningar, inga koder! Du bygger själv enkelt upp anläggningen, med rätt antal rum och ger dem ett namn. Placera sedan ut respektive produkt på rätt plats och namnge de olika in- och utgångarna. Steg 3: Länka Nu väljs önskade in- och utgångar under fliken Kanaler, flera in- och utgångar kan väljas i samtidigt, Tryck sedan på ikonen Länka och välj funktion på ingången, alla markerade in- och utgångar kommer då att kopplas. Användning av ett filter kan i vissa fall förenkla, t.ex. om anläggningen innehåller väldigt många produkter. Det går även enkelt att lokalisera produkter som sitter i anläggningen. Tryck på ikonen Lokalisera upp i högra hörnet och tryck på den in- och utgång du vill ha. Denna funktion filtrerar bort övriga kanaler och visar endast de manuellt aktiverade. Steg 4: Funktion Det sista steget är att välja rätt funktion. Efter ett tryck på ikonen Länka så kommer valet om funktion upp. Tillgängliga val beror på vilken typ av utgång som ingången länkas till. När rutan stängts ner så är produkterna länkade och går att använda omedelbart. 17

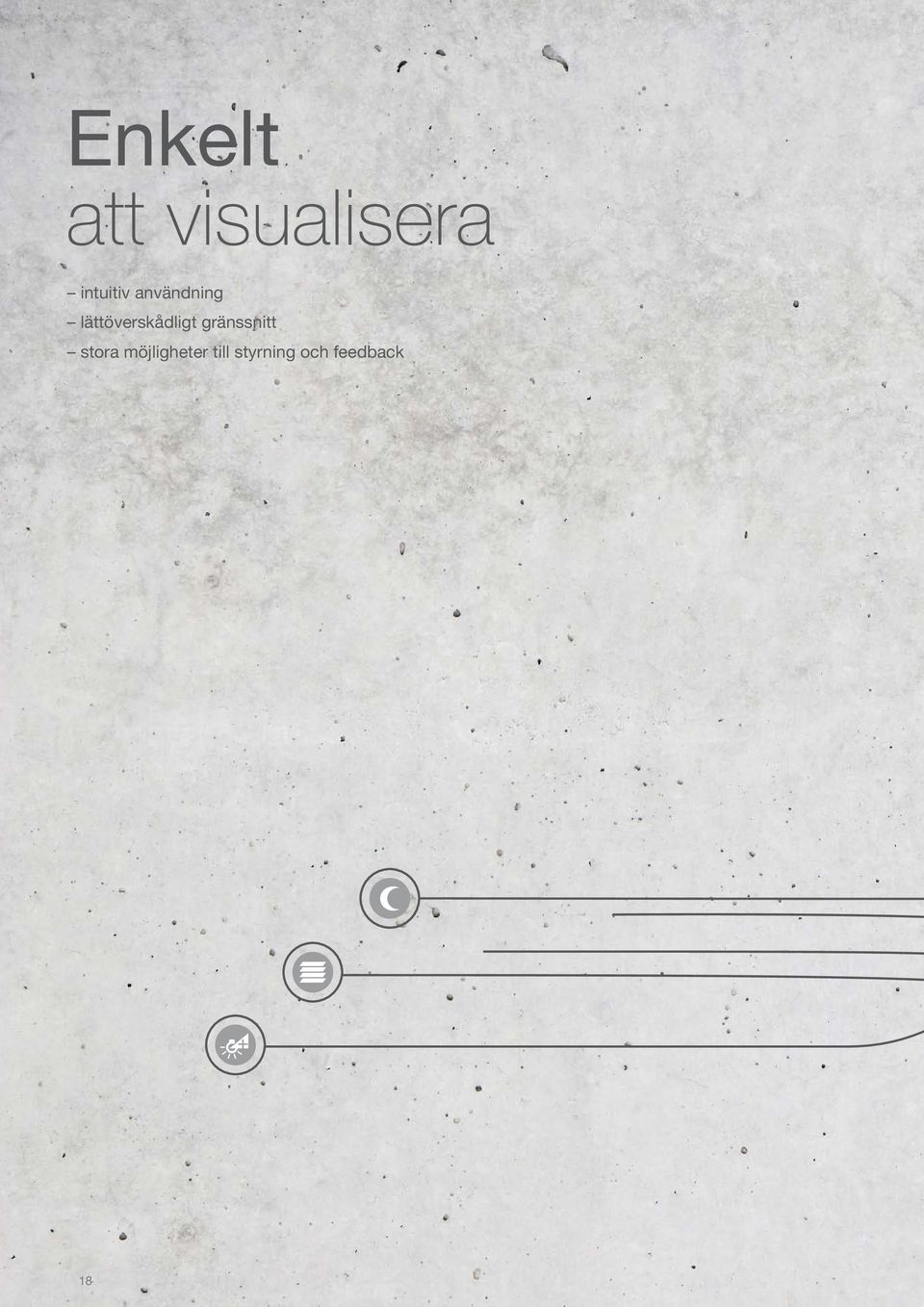

18 Enkelt att visualisera intuitiv användning lättöverskådligt gränssnitt stora möjligheter till styrning och feedback 18

19 19

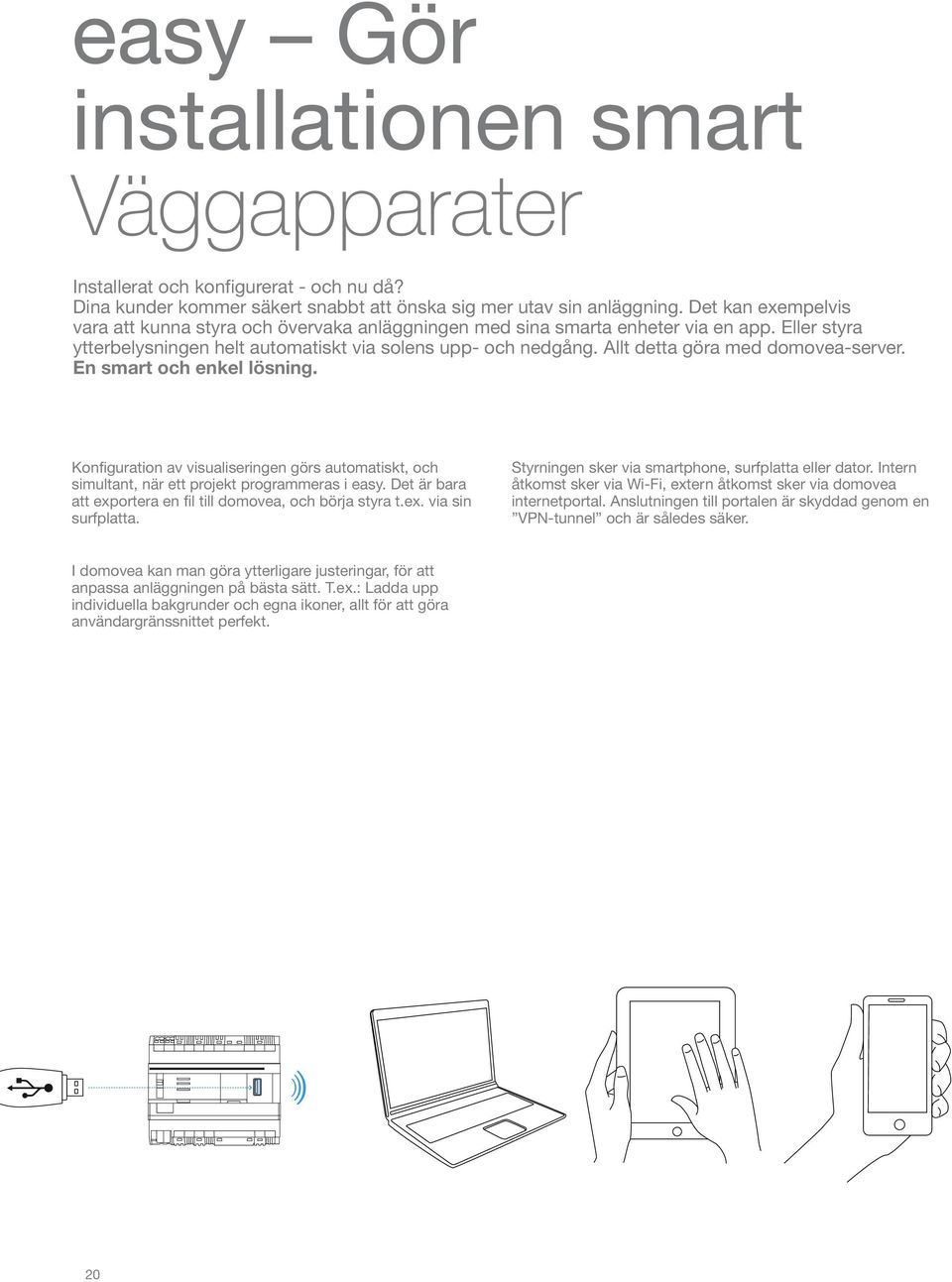

20 easy Gör installationen smart Väggapparater Installerat och konfigurerat - och nu då? Dina kunder kommer säkert snabbt att önska sig mer utav sin anläggning. Det kan exempelvis vara att kunna styra och övervaka anläggningen med sina smarta enheter via en app. Eller styra ytterbelysningen helt automatiskt via solens upp- och nedgång. Allt detta göra med domovea-server. En smart och enkel lösning. Konfiguration av visualiseringen görs automatiskt, och simultant, när ett projekt programmeras i easy. Det är bara att exportera en fil till domovea, och börja styra t.ex. via sin surfplatta. Styrningen sker via smartphone, surfplatta eller dator. Intern åtkomst sker via Wi-Fi, extern åtkomst sker via domovea internetportal. Anslutningen till portalen är skyddad genom en VPN-tunnel och är således säker. I domovea kan man göra ytterligare justeringar, för att anpassa anläggningen på bästa sätt. T.ex.: Ladda upp individuella bakgrunder och egna ikoner, allt för att göra användargränssnittet perfekt. 20

21 21

22 Enkelt att använda nya KNX-knappar och displayer smart och intelligent styrning komfort med automatiska funktioner 22

23 23

24 easy Gör installationen smart Tryckknappar Den perfekta partnern för enkel KNX styrning är Hager. Med tryckknappar tillgängliga i merparten av våra olika designserier, kan du hjälpa dina kunder att hitta den bästa lösningen för just sitt projekt. En prismässigt attraktiv knapp eller en designserie som passar bäst in i miljön. Knappar ur olika serier går med fördel att givetvis att kombinera med varandra i samma anläggning. S.1 Antracit - Enkel tryckknapp Q.1 Antracit - 2 vippor KNX-knappar med integrerad busskopplare Knapparna är anslutna direkt till KNX-bussen. Tryckknappar till ett attraktivt pris, utan avkall på funktionalitet. Finns med enkel (2-funktioner) eller dubbel vippa (4-funktioner) och finns tillgänglig i ett flertal serier såsom S.1/B.3/B.7, Q.1/Q.3 & K.1. 1st status indikerings LED i varje vippa, som fungerar som en orienteringsbelysning. Färgen kommer ifrån en RGB-LED (röd, grön, blå) och kan konfigureras individuellt. Knappen har också integrerad temperatur givare. KNX-knappar med extern busskopplare Knappar med extern busskopplare finns i storlekar från 1- upp till 4 vippor (2-funktioner per vippa). Och finns tillgänglig i följande serier S.1/B.3/B.7, Q.1/Q.3 & K.1. 2st indikerings LED för status i varje vippa, som fungerar som en orienteringsbelysning. Färgen kommer ifrån en RGB-LED (röd, grön, blå) och kan konfigureras individuellt för varje diod. Knappen har också integrerad tempgivare samt summer, för enklare lokalisering vid driftsättning. 24

25 Rumsregulator Rumstermostat och rumskontroller Enkel tilltalande design och ett nytt koncept gällande användning. Centrumbricka finns tillgängliga till flera olika serier S.1/B.3/B.7 & Q.1/Q.3. Konceptet handlar om en tryckkänslig kapacitiv-yta som man Sveper över. Ytan känner av vart fingret är och vid ett tryck räknar den ut vilken funktion som aktiveras. Rumstermostaten är endast en termostat för reglering av rumstemperatur. Rumskontrollern är en termostat med integrerade tryckknappsfunktioner. Upp till 9 funktioner för reglering av belysning kan konfigureras individuellt. 25

26 Elegant standard Berker S.1 står för standard. Denna strömställarserie har satt de verkliga standarderna för enkelhet, funktionalitet och tidlöshet. Tack vare dessa kvaliteter har den naturligt utvecklats till att bli ett standardval för både kontors- och bostadshus. Finns i färgerna vit, antracit och silver. Samma knappar går också att kombinera med ramar från: B.3 - Iögonfallande design med högkvalitativ aluminiumram i ett flertal fäger. B.7 - Tidlösa material så som glas, rostfritt stål och aluminium. Kännbar skillnad En gång rörd, aldrig glömd: Berker Q.1. Du märker skillnaden första gången du rör den. Tack vare sin speciella ytfinish, har den en sammetslen känsla. Med sin jämna profil, låga vippa och rundade kontur är den estetiskt tilltalande. Finns tillgänglig i färgerna: vit och antracit matt plast. Samma knappar går också att kombinera med ramar från: Q.3 - Robust följeslagare som på ett sätt är den mjuk och len men på samma gång väldigt tålig och motståndskraftig mot repor. Tradition i en ny tolkning Det största karaktärsdraget för Berker R.1 är ramen som har en mjukt rundad kontur i kombination med en rund vippa. Vid första anblicken är det en enkel brytare med stilren design och med ramar i flertalet olika färger och material. Detta säkerhetsställer att väggapparaten fortfarande kommer att se mycket trevlig ut även vid tredje och fjärde ögonkastet. Finns i ett stort urval av material: plast, rostfritt stål, aluminium, glas, orange och röd akryl, mörk ek, brunt läder, betong och skiffer. Samma knappar går också att kombinera med ramar från: R.3 - Styrkan i kontraster Den runda vippan kombinerad med den kantiga ramen förstärker designen och är en hyllning till kontraster. För mer information om olika serier besök:

27 Produktöversikt 27

28 easy gör installationen smart Systemkomponenter Programmeringsverktyg Programmeringsverktyg easy Programmeringsverktyg TXA100 består utav följande produkter: - Programmeringsverktyg TJA665 - Strömförsörjning TXA114 (320mA 29V DC för KNXbuss + 320mA 24 V DC för extern spänning) - Wi-Fi accesspunkt med stickpropp - KNX anslutning - RJ45 anslutning Alllt förpackat i en smidig väska Baskunskaper inom nätverk underlättar installationen. Systemkrav: Webbläsare i Windows, Mac, ios eller Android. Applikation finns tillgänglig för ios samt Android på App-store respektive Google Play. - Programmeringsenhet för driftsättning av easy-knx installationer. - Switch för online/offline-läge. - Status indikeringar för: till/från, nätverksanslutning, bussanslutning (KNX). - 2st RJ45 portar (port 1 används primärt). - 2st USB-anslutningar, typ B, i front (USB 2,0 kompatibla). - Med QuickConnect anslutningar. Programmeringsverktyg easy TXA Programmeringsenhet easy Kräver extern spänningsmatning 24 V= Ethernethastighet max. 2 x 100/ 1000 Mbit/s Omgivningstemperatur C Max. ledningsarea anslutning mm² Baskunskaper inom nätverk underlättar installationen. Systemkrav: Webbläsare i Windows, Mac, ios eller Android. Applikation finns tillgänglig för ios samt Android på App-store respektive Google Play. - Programmeringsenhet för driftsättning av easy-knx installationer. - Switch för online/offline-läge. - Status indikeringar för: till/från, nätverksanslutning, bussanslutning (KNX). - 2st RJ45 portar (port 1 används primärt). - 2st USB-anslutningar, typ B, i front (USB 2,0 kompatibla). - Med QuickConnect anslutningar. - För DIN-montage. Beteckning Antal moduler E-nummer Programmeringsenhet easy TJA Strömförsörjningar KNX spänningsförsörjning 320mA Kräver extern spänningsmatning 230 V= Utspänning V= Utström max. 320 ma KNX buss anslutningar max. 1 Omgivningstemperatur C Max. ledningsarea anslutning mm² - 1st drosslad utgång á 320mA för KNX-buss. - Med elektroniskt kortslutnings- och överlastskydd. - Med grön indikerings-led för drift. - Med röd indikerings-led för fel. - Med QuickConnect anslutningar. - För DIN-montage. OBS! Kräver anslutning till jord. Beteckning Antal moduler E-nummer light grey TXA KNX spänningsförsörjning 640mA Kräver extern spänningsmatning 230 V= Utspänning V= Utström max. 640 ma KNX buss anslutningar max. 1 Omgivningstemperatur C Max. ledningsarea anslutning mm² - 1st drosslad utgång á 640mA för KNX-buss. - Med elektroniskt kortslutnings- och överlastskydd. - Med grön indikerings-led för drift. - Med röd indikerings-led för fel. - Med QuickConnect anslutningar. - För DIN-montage. OBS! Kräver anslutning till jord. Beteckning Antal moduler E-nummer light grey TXA Teckenförklaring: Utgångsmarkerad! Nyhet!

29 easy gör installationen smart Systemkomponenter KNX spänningsförsörjning 1 x 320mA + 1 x 640mA Kräver extern spänningsmatning 230 V= Utspänning V= Utström max. 320 ma KNX buss anslutningar max. 1 Omgivningstemperatur C Max. ledningsarea anslutning mm² OBS! Kräver anslutning till jord. - 1st drosslad utgång á 320mA för KNX-buss + 1st utgång 24V DC á 640mA. - Med elektroniskt kortslutnings- och överlastskydd. - Med 1st grön indikerings-led för drift per utgång. - Med 1st röd indikerings-led för fel per utgång. - Med QuickConnect anslutningar. - För DIN-montage. Beteckning Antal moduler E-nummer light grey TXA KNX spänningsförsörjning 2 x 320mA Kräver extern spänningsmatning 230 V= Utspänning V= Utström max. 640 ma KNX buss anslutningar max. 1 Omgivningstemperatur C Max. ledningsarea anslutning mm² OBS! Kräver anslutning till jord. - 2st drosslade utgångar á 320mA för KNX-buss.. - Med elektroniskt kortslutnings- och överlastskydd. - Med 1st grön indikerings-led för drift per utgång. - Med 1st röd indikerings-led för fel per utgång. - Med QuickConnect anslutningar. - För DIN-montage. Beteckning Antal moduler E-nummer light grey TXA Spänningsförsörjning 230V / 24V DC Kräver extern spänningsmatning 230 V= Utspänning 24 V= Utström max. 1 A Omgivningstemperatur C Max. ledningsarea anslutning mm² - 1st 24V DC utgång á 1A för extra spänningsmatning. - Med elektroniskt kortslutnings- och överlastskydd. - Med grön indikerings-led för drift. - Med röd indikerings-led för fel. - Med QuickConnect anslutningar. - För DIN-montage. Tillbehör Touch Panel Väderstation Jalusi-/markisaktor 24V DC domovea server Rumstermostat med display Rumskontroller med display WDIxxx TXE530 TXA624D TJA45x Sidan Beteckning Antal moduler E-nummer Spänningsförsörjning 230V / 24V DC TGA Radiointerface Radio interface Driftspänning 29V DC Frekvens 868,3MHz Storlek (HxBxD) 203 x 77x 26,5 mm Omgivningstemperatur 0 45 C IP-klass IP30 - Gränssnitt mellan trådbundna och trådlösa (radio) KNX produkter - Tvåvägs kommunikation mellan trådbundna och trådlösa (radio) KNX produkter - Programmering av radio produkter via TXA100 eller ETS Radio interface TR131A Linjekopplare Linjekopplare/förstärkare Omgivningstemperatur C - Med 2st indikerings-led för prioriterad/oprioriterad linje. - Med grön indikerings-led för drift. - Med röd indikerings-led för diagnostik. - För DIN-montage. Beteckning Antal moduler E-nummer Linjekopplare/förstärkare TYF Teckenförklaring: Utgångsmarkerad! Nyhet! 29

30 easy gör installationen smart Belysning-, bryt- och markisaktorer Belysning-, bryt- och markisaktorer Belysning-, bryt- och markisaktor 10A Bryteffekt vid cos = 0,8 max. 10 A 230V LED-/lågenergilampor 12 x 23 W Antal LED-lampor per kanal max. 12 Antal lågenergilampor per kanal max V glöd-/halogenlampor 1200 W Transformatorer 1000 W/VA Lysrör med HF-don 15 x 36 W Omgivningstemperatur C Max. ledningsarea anslutning (FK/ mm² RK) - 10A AC1 / kanal - Max total effekt per aktor: - 6/3-kanaler 45A - 8/4-kanaler 60A - 10/5-kanaler 75A - För styrning av bryt- eller belysningsutgång via en utgång alternativt markis via två utgångar. - Potentialfri NO-kontakt. - Säkerhetsfunktioner för vind, regn och larm. - Med solskyddsfunktion. - Enskilda knappar för handmanövrering, 1st per utgång. - I ndividuell statusindikering med LED-indikering för varje utgång. - För DIN-montage. - Med QuickConnect anslutningar. Beteckning Antal moduler E-nummer Aktor 6/3-utgångar á 10A TXA606B Aktor 8/4-utgångar á 10A, med extra spänningsmatning 230V TXA608B Aktor 10/5-utgångar á 10A TXA610B Belysning-, bryt- och markisaktor 16A C-last Bryteffekt vid cos = 0,8 max. 16 A 230V LED-/lågenergilampor 18 x 23 W Antal LED-lampor per kanal max. 18 Antal lågenergilampor per kanal max V glöd-/halogenlampor 1200 W Transformatorer 1500 W/VA Omgivningstemperatur C Max. ledningsarea anslutning mm² - 16A AC1 C-last (kapasitiv last) / kanal - Max total effekt per aktor: - 4/2-kanaler 30A - 6/3-kanaler 45A - 8/4-kanaler 60A - 10/5-kanaler 75A - För styrning av bryt- eller belysningsutgång via en utgång alternativt markis via två utgångar. - Potentialfri NO-kontakt. - Säkerhetsfunktioner för vind, regn och larm. - Med solskyddsfunktion. - Enskilda knappar för handmanövrering, 1st per utgång. - Individuell statusindikering med LED-indikering för varje utgång. - För DIN-montage. - Med QuickConnect anslutningar. Beteckning Antal moduler E-nummer Aktor 4/2-utgångar á 16A C-last TXA604D Aktor 6/3-utgångar á 16A C-last TXA606D Aktor 8/4-utgångar á 16A C-last, med extra spänningsmatning 230V TXA608D Aktor 10/5-utgångar á 16A C-last TXA610D Teckenförklaring: Utgångsmarkerad! Nyhet!

31 easy gör installationen smart Belysning-, bryt- och markisaktorer Belysning-, bryt- och markisaktor 16A C-last Bryteffekt vid cos = 0,8 max. 16 A 230V LED-/lågenergilampor 25 x 18 W Antal LED-lampor per kanal max. 25 Antal lågenergilampor per kanal max V glöd-/halogenlampor 2300 W Transformatorer 1500 W/VA Lysrör med HF-don 20 x 36 W Omgivningstemperatur C Max. ledningsarea anslutning mm² - 16A AC1 C-last (kapasitiv last) / kanal - Max total effekt per aktor: - 16/8-kanaler 175A - 20/10-kanaler 200A - För styrning av bryt- eller belysningsutgång via en utgång alternativt markis via två utgångar. - Potentialfri NO-kontakt. - Säkerhetsfunktioner för vind, regn och larm. - Med solskyddsfunktion. - Enskilda knappar för handmanövrering, 1st per utgång. - Individuell statusindikering med LED-indikering för varje utgång. - För DIN-montage. - Med skruvanslutningar. Tillbehör Fasskena TGM6xxD Sidan 53 Beteckning Antal moduler E-nummer Aktor 16/8-utgångar á 16A C-last TXM616D Aktor 20/10-utgångar á 16A C-last TXM620D Aktorer för dos-montage Brytaktor 1 utgång (för dosmontage) Växlingsström vid cos 0,8 max. 10 A 230V LED-/lågenergilampor 5 x 15 W 230V glöd-/halogenlampor 600 W Transformatorer 600 W/VA Lysrör med HF-don 6 x 58 W Omgivningstemperatur C Max. ledningsarea anslutning mm² Storlek (HxBxD) 44 x 43 x 22,5 mm - Belysning- och brytaktor 1-utgång á 10A AC1 - Potentialfri NO-kontakt. - För dosmontage - Med förmonterat kablage - Med skruvanslutningar. Brytaktor 1 utgång (för dosmontage) TXB601B Brytaktor 2/1 utgångar (för dosmontage) 230V LED-/lågenergilampor 5 x 13 W 230V glöd-/halogenlampor 500 W Transformatorer 500 W/VA Lysrör med HF-don 6 x 48 W Omgivningstemperatur C Max. ledningsarea anslutning mm² Storlek (HxBxD) 44 x 43 x 22,5 mm OBS! Följ alltid motortillverkarens instruktioner. - Belysning-, bryt- och markisaktor 2/1-utgångar a 6A AC1 - För styrning av bryt- eller belysningsutgång via en utgång alternativt markis via två utgångar. - Funktion för inställning av lamellvinkel-/markisposition. - Potentialfri NO-kontakt. - För dosmontage - Med förmonterat kablage - Med skruvanslutningar. Brytaktor 2/1 utgångar (för dosmontage) TXB602F Kombiaktor - 2 utgångar + 2 ingångar (för dosmontage) 230V LED-/lågenergilampor 5 x 13 W 230V glöd-/halogenlampor 500 W Transformatorer 500 W/VA Lysrör med HF-don 6 x 48 W Omgivningstemperatur C Max. kabellängd binäringång max. 9.9 m Max. ledningsarea anslutning mm² Storlek (HxBxD) 44 x 43 x 22,5 mm OBS! Följ alltid motortillverkarens instruktioner. - Belysning-, bryt- och markisaktor 2/1-utgångar a 6A AC1 + binäringång 2-ingångar - För styrning av bryt- eller belysningsutgång via en utgång alternativt markis via två utgångar. - Binnäringångsfunktioner: till/från, 1- ller 2-fuinktions dimmer, jalusi-/marklisreglering, scenario, prioritet och timer. - Funktion för inställning av lamellvinkel-/markisposition. - Potentialfri NO-kontakt. - För dosmontage - Med förmonterat kablage - Med skruvanslutningar. Kombiaktor - 2 utgångar + 2 ingångar (för dosmontage) TXB692F Teckenförklaring: Utgångsmarkerad! Nyhet! 31

32 easy gör installationen smart Dimmeraktorer Dimmeraktorer Universal dimmeraktor 1-utgång á 300W Kräver extern spänningsmatning 230 V~ Dimbara 230V LED-/lågenergilampor 60 W Antal dimbara 230V LED-/lågenergilampor max V glöd-/halogenlampor 300 W Dimbara transformatorer 300 W/VA Omgivningstemperatur C Max. ledningsarea anslutning mm² OBS! Anslut inte konventionella och elektroniska transformatorer på samma utgång. - Dimmeraktor med automatiskt lastigenkänning optimerad för LED. Aktorn känner av lasttypen och ställer automatiskt in driftsläget. Manuellt val av driftsläge är möjlig, väljs enkelt med intuitiva färger. - Min.- och Max. värde går att ställa lokalt på produkten. - Överlast-, överspännings samt överhettningsskydd med indikerings LED. - Enskilda knappar för handmanövrering, 1st per utgång. - Individuell statusindikering med LED-indikering för varje utgång. - För DIN-montage. - Med QuickConnect anslutningar. Beteckning Antal moduler E-nummer Universal dimmeraktor 1-utgång á 300 W TXA661A Universal dimmeraktor 1-utgång á 600W Kräver extern spänningsmatning 230 V~ Dimbara 230V LED-/lågenergilampor 120 W Antal dimbara 230V LED-/lågenergilampor max V glöd-/halogenlampor 600 W Dimbara transformatorer 600 W/VA Omgivningstemperatur C Max. ledningsarea anslutning mm² OBS! Anslut inte konventionella och elektroniska transformatorer på samma utgång. - Dimmeraktor med automatiskt lastigenkänning optimerad för LED. Aktorn känner av lasttypen och ställer automatiskt in driftsläget. Manuellt val av driftsläge är möjlig, väljs enkelt med intuitiva färger. - Min.- och Max. värde går att ställa lokalt på produkten. - Överlast-, överspännings samt överhettningsskydd med indikerings LED. - Enskilda knappar för handmanövrering, 1st per utgång. - Individuell statusindikering med LED-indikering för varje utgång. - För DIN-montage. - Med QuickConnect anslutningar. Beteckning Antal moduler E-nummer Universal dimmeraktor 1-utgång á 600 W TXA661B Teckenförklaring: Utgångsmarkerad! Nyhet!

33 easy gör installationen smart Dimmeraktorer Universal dimmeraktor 3-utgångar á 300W Kräver extern spänningsmatning 230 V~ Dimbara 230V per kanal 60 W LED-/lågenergilampor Antal dimbara 230V LED-/lågenergilampor max V glöd-/halogenlampor per kanal 300 W Dimbara transformatorer per kanal 300 W/VA Omgivningstemperatur C Max. ledningsarea anslutning mm² OBS! Anslut inte konventionella och elektroniska transformatorer på samma utgång. - Unik funktion möjliggör bryggkoppling av dimmerutgångarna (3x300 W, 1x600 W+1x300 W eller 1x 900 W) - Dimmeraktor med automatiskt lastigenkänning optimerad för LED. Aktorn känner av lasttypen och ställer automatiskt in driftsläget. Manuellt val av driftsläge är möjlig, väljs enkelt med intuitiva färger. - Min.- och Max. värde går att ställa lokalt på produkten. - Överlast-, överspännings samt överhettningsskydd med indikerings LED. - Enskilda knappar för handmanövrering, 1st per utgång. - Individuell statusindikering med LED-indikering för varje utgång. - För DIN-montage. - Med QuickConnect anslutningar. Beteckning Antal moduler E-nummer Universal dimmeraktor 3-utgångar á 300 W TXA663A Universal dimmeraktor 4-utgångar á 300 W Kräver extern spänningsmatning 230 V~ Dimbara 230V per kanal 60 W LED-/lågenergilampor Antal dimbara 230V LED-/lågenergilampor max V glöd-/halogenlampor per kanal 300 W Dimbara transformatorer per kanal 300 W/VA Omgivningstemperatur C Max. ledningsarea anslutning mm² - Dimmeraktor med automatiskt lastigenkänning optimerad för LED. Aktorn känner av lasttypen och ställer automatiskt in driftsläget. Manuellt val av driftsläge är möjlig, väljs enkelt med intuitiva färger. - Min.- och Max. värde går att ställa lokalt på produkten. - Överlast-, överspännings samt överhettningsskydd med indikerings LED. - Enskilda knappar för handmanövrering, 1st per utgång. - Individuell statusindikering med LED-indikering för varje utgång. - För DIN-montage. - Med QuickConnect anslutningar. OBS! Anslut inte konventionella och elektroniska transformatorer på samma utgång. Beteckning Antal moduler E-nummer Universal dimmeraktor 4-utgångar á 300 W TXA664A Bryt-/dimmeraktor 3-kanaler 1-10V Omgivningstemperatur 0 till 45 C Anslutningstyp Skruv Relä glödljus max. last 2300W Relä transformatorer max. last 1500 W/VA Styrström 1-10V max. 50 ma Ledningslängd 1-10V max. 50 meter Max. ledningsarea anslutning 1 6 mm² (FK/RK) Max. ledningsarea anslutning (EK) 1,5 10 mm² - 3 utgångar 1-10V med potentialfria slutande reläkontakter (NO) 16A - Enskilda knappar för handmanövrering, 1st per utgång. - Individuell statusindikering med LED-indikering för varje utgång. - Min.- och Max. värde går att ställa lokalt på produkten. - Funktioner: - Tänd/Släck - Dimmer - Tidsfunktioner - 8 scenarion varav 5 har fasta värden: (1)-(3) = fri, (4) = 25%, (5) = 50%, (6) = 75%, (7) = 100% och (8) = 0%. Beteckning Antal moduler E-nummer Bryt-/dimmeraktor 3-kanaler 1-10V TX211A Teckenförklaring: Utgångsmarkerad! Nyhet! 33

34 easy gör installationen smart Sensorer Binäringångar 230V Binärinång 230V AC Inspänning 230 V~ Max. ledningslängd max. 100 m Omgivningstemperatur C Max. ledningsarea anslutning mm² - 4- eller 10-ingång för anslutning av 4- eller 10-st oberoende 230V AC ingångar. - För anslutning av ingångar t.ex. tryckknappar, konventionella ur alternativt rörelsedetektorer för att kommunicera med KNX anslutna produkter på bussen. - Funktioner: 1- eller 2-knapps Till/från, 1- eller 2-knapps Dimmer, Växlande, Värde, Scenario, Timer, Värme, Prioritet. - Enskilda knappar för handmanövrering, 1st per ingång. - Individuell statusindikering med LED-indikering för varje ingång. - För DIN-montage. - Med QuickConnect anslutningar. Beteckning Antal moduler E-nummer Binäringång 4-ingångar 230V TXA Binäringång 10-ingångar 230V TXA Binäringång "potentialfri", 24V AC/DC, 230V Binärinång multi Inspänning 230 V~ Max. ledningslängd max. 100 m Omgivningstemperatur C Max. ledningsarea anslutning mm² - 6-ingångar för anslutning av 6-st oberoende anslutningar - Potentialfria - 24 V/AC/DC - 230V AC - För anslutning av ingångar t.ex. tryckknappar, konventionella ur alternativt rörelsedetektorer för att kommunicera med KNX anslutna produkter på bussen. - Funktioner: 1- eller 2-knapps Till/från, 1- eller 2-knapps Dimmer, Växlande, Värde, Scenario, Timer, Värme, Prioritet. - Enskilda knappar för handmanövrering, 1st per ingång. - Individuell statusindikering med LED-indikering för varje ingång. - För DIN-montage. - Med QuickConnect anslutningar. Beteckning Antal moduler E-nummer Binärinång 6-ingångar multi TXA Teckenförklaring: Utgångsmarkerad! Nyhet!

35 easy gör installationen smart Sensorer Sensorer för dos-montage (potentialfria) Binäringång för dosmontage Spänning per channel 5 V Omgivningstemperatur C Max. ledningslängd max. 5 m Storlekt (LxBxH) 38 x 35 x 12 mm - 2- eller 4-ingångar för anslutning av 2- eller 4-st oberoende potentialfria kontakter. - För anslutning av potentialfria kontakter t.ex. tryckknappar, konventionella ur alternativt rörelsedetektorer för att kommunicera med KNX anslutna produkter på bussen. - Funktioner: 1- eller 2-knapps Till/från, 1- eller 2-knapps Dimmer, Växlande, Värde, Scenario, Timer, Värme, Prioritet. - För dosmontage Binäringång 2-ingångar för dosmontage TXB Binäringång 4-ingångar för dos-montage TXB Kopplingsur Veckour 2-kanaler Lithium batteri gångreserv [år] 5 Omgivningstemperatur C Max. ledningsarea anslutning mm² (FK/RK) Max. ledningsarea anslutning mm² (EK) - reglerar belysning, jalusi/markis, scenarion, driftslägen. - kompatibel med programmeringsnyckel - driftsläge hand-0-auto - skruvanslutningar Beteckning Antal moduler E-nummer Veckour 2-kanaler TXA Veckour 2-kanaler med DCF antenn Lithium batteri gångreserv [år] 5 Omgivningstemperatur C Max. ledningsarea anslutning mm² (FK/RK) Max. ledningsarea anslutning mm² (EK) - reglerar belysning, jalusi/markis, scenarion, driftslägen. - kompatibel med programmeringsnyckel - driftsläge hand-0-auto - skruvanslutningar - med DCF antenn Beteckning Antal moduler E-nummer Veckour 2-kanaler med DCF antenn TXA DCF antenn för ur Omgivningstemperatur C Max. ledningslängd max. 200 m Max. ledningsarea anslutning mm² (FK/RK) Max. ledningsarea anslutning mm² (EK) - mottagarantenn av DCF77 signal för fjärrsynkroni sering av ur - med väggfäste och skruvanslutningar DCF antenn för ur EG Adapter för programmering Omgivningstemperatur C - För programmering av Programmeringsnyckel via PC - Mjukvara medföljer - Enkelt att säkerhetskopiera Adapter för programmering EG003G Låsnyckel för ur Omgivningstemperatur C Storlek (LxBxH) 10 x 20 x 30 mm Tillbehör till: Veckour 2-kanaler TXA0 2.. Sidan 49 Låsnyckel för ur EG Teckenförklaring: Utgångsmarkerad! Nyhet! 35

36 easy gör installationen smart Sensorer Programmeringsnyckel för ur Omgivningstemperatur C Storlek (LxBxH) 10 x 20 x 30 mm Tillbehör till: Veckorur 2-kanaler TXA0 2.. Sidan 49 Programmeringsnyckel för ur EG Fack för programmeringsnycklar (DIN-montage) - DIN-monterad Omgivningstemperatur C Storlek (LxBxH) 10 x 20 x 30 mm Tillbehör till: Låsnyckel för ur Programmeringsnyckel för ur EG0 04 EG0 05 Sidan Beteckning Antal moduler E-nummer Fack för programmeringsnycklar (DIN-montage) EG Ljussensor Ljussensor Omgivningstemperatur C Max. ledningslängd givare max. 100 m Max. ledningsarea givare mm² (FK/RK) Max. ledningsarea givare (EK) mm² - För reglering av belysning och jalusier/markiser - Reglage för val av driftsläge (auto-hand-test) - Potentiometer för inställning av ljusnivå (200-20,000 lux) - 6st olika gränsvärden - Integrerad busskopplare - Skruvanslutning Beteckning Antal moduler E-nummer Ljussensor TXA Ljussensor inklusive utanpåliggande givare Omgivningstemperatur C Max. ledningslängd givare max. 100 m Max. ledningsarea givare mm² (FK/RK) Max. ledningsarea givare (EK) mm² - För reglering av belysning och jalusier/markiser - Reglage för val av driftsläge (auto-hand-test) - Potentiometer för inställning av ljusnivå (200-20,000 lux) - 6st olika gränsvärden - Integrerad busskopplare - Skruvanslutning Beteckning Antal moduler E-nummer Ljussensor inklusive utanpåliggande givare TXA Ljusgivare för infällt montage Längd givarkabel 1 m - Infälld givare för detektering av ljusvärde - IP54 Ljusgivare för infällt montage EE Ljusgivare för utanpåliggande montage Max. ledningsarea givare (FK/RK) mm² - Utvändig givare för detektering av ljusvärde - IP54 Ljusgivare för utanpåliggande montage EE Teckenförklaring: Utgångsmarkerad! Nyhet!

37 easy gör installationen smart Jalusi-/markisaktorer Jalusi-/markisaktorer Jalusi-/markisaktor 24V DC Max. växlingsström max. 6 A Omgivningstemperatur C Max. ledningsarea anslutning mm² OBS! Följ alltid motortillverkarens instruktioner. - Aktor för styrning av jalusi-/markismotor med DC-spänning - Val av styrning av jalusi-/markismotor görs i mjukvara - Funktuion för inställning av lamellvinkel-/markisposition. - Säkerhetsfunktioner för vind, regn och larm. - Med solskyddsfunktion. - Enskilda knappar för handmanövrering, 1st per kanal. - Individuell statusindikering med LED-indikering för varje kanal. - För DIN-montage. - Med QuickConnect anslutningar. Beteckning Antal moduler E-nummer Jalusi-/markisaktor 4-utgångar, 24V DC TXA624D Jalusi-/markisaktor 230V Max. växlingsström vid cos = 0,8 max. 6 A Omgivningstemperatur C Max. ledningsarea anslutning mm² OBS! Följ alltid motortillverkarens instruktioner. - Aktor för styrning av jalusi-/markismotor med 230V spänning - Val av styrning av jalusi-/markismotor görs i mjukvara - Funktuion för inställning av lamellvinkel-/markisposition. - Säkerhetsfunktioner för vind, regn och larm. - Med solskyddsfunktion. - Enskilda knappar för handmanövrering, 1st per kanal. - Individuell statusindikering med LED-indikering för varje kanal. - För DIN-montage. - Med QuickConnect anslutningar. Beteckning Antal moduler E-nummer Jalusi-/markisaktor 4-utgångar, 230V TXA624C Jalusi-/markisaktor 8-utgångar, 230V TXA628C Jalusi-/markisaktor 230V Omgivningstemperatur C Max. ledningsarea anslutning mm² OBS! Följ alltid motortillverkarens instruktioner. - Aktor för styrning av jalusi-/markismotor med 230V spänning - Val av styrning av jalusi-/markismotor görs i mjukvara - Funktuion för inställning av lamellvinkel-/markisposition. - Säkerhetsfunktioner för vind, regn och larm. - Med solskyddsfunktion. - Enskilda knappar för handmanövrering, 1st per kanal. - Individuell statusindikering med LED-indikering för varje kanal. - För DIN-montage. - Med QuickConnect anslutningar. Beteckning Antal moduler E-nummer Jalusi-/markisaktor 12-utgångar, 230V TXM632C Energimätare Energimätare Kraver extern spanningsmatning 230 V~ Omgivningstemperatur: C Max. ledningsarea - övre plintarna - nedre plintarna 0,75 2,5 mm² 0,2 1,5 mm² - Mätning av upp till 90A - Temperaturgivaringång (endast för extern givare EK088) - LED-indikering 1 puls/wh - For DIN-montage. - Med QuickConnect anslutningar. Beteckning Antal moduler E-nummer Energimätare exklusive strömtrafo TE Energimätare inklusive strömtrafo TE Teckenförklaring: Utgångsmarkerad! Nyhet! 37

38 easy gör installationen smart Visualisering Väderstation Väderstation med GPS Kräver extern spänningsmatning 24 V~/= Egenförbrukning 81 ma Ljusgivare lx Temperaturgivare C Vindgivare m/s Nederbördsgivare Ja/Nej (1 bit) Omgivningstemperatur C Storlek (BxHxD) 96 x 77 x 118 mm Vikt 170 g OBS! Följ anvisningarna noga vid montering. - Väderstation med givare för ljusnivå, temperatur, vind och nederbörd. - GPS - Automatisk omställning av sommar-/vintertid - Värmeelement för vinterbruk - Solskyddsreglering av upp till 4 fasader - Periodisk sändning av temperatur-, frost-, vind- ljusnivå- och nederbördslarm samt natt-/dagsläge - 3 förinställda värden för vindlarm (4-, 8- och 12 m/s) - För mast- eller väggmontage (klämma för mastmontage medföljer) Tillbehör Strömförsörjning KNX 320mA + 24 V/DC Electrical power supply 24 V DC RMD TXA1 14 TGA2 00 Sidan Väderstation med GPS TXE Visualisering domovea server Kräver extern spänningsmatning 24 V= Egenförbrukning (under drift) 1.5 W RAM 128 MB Grafik minne 20 MB Processor 400 MHz Modulbredd 6 moduler Centralenhet för visualisering av KNX-anläggning Visualiserings och styrsystemet domovea förbinder easy- KNX (fungerar även med ETS programmerad KNX) bussystemet med IP-världen. - Server i modulutförande - Appar tillgängliga för både telefoner och surfplattor i ios och Android - Klint för windows - Egna ikoner och bakgrunder - Lätt att installera och - Intuitivt användargränssnitt för visning och reglering av: - Belysning - Markiser & persienner/jalusier - Värmestyrning - Anslutning av IP-kameror - Inbyggd logik och sekvens modul (t.ex astronimiskt ur mm.) - Visualisering av värden från väderstation (vind, regn, sol och temperatur) - Global tillgång via Hager internetportal - E-post klient Funktioner: grupper styrda enheter såsom belysning, markiser, energimätare m.m IP kameror - 50 sekvenser - 30 klienter - 30 användarprofiler enegimätningspunkter Tillbehör Spänningsförsörjning 24 V/DC Touchskärm 7 (Android) Touchskärm 10 (Android) Touchskärm 10 (Windows) Touchskärm 16 (Windows) TGA200 WDI070 WDI100 WDI101 WDI161 Sidan domovea Server TJA domovea systempaket (server + strömförsöjning) TJA Teckenförklaring: Utgångsmarkerad! Nyhet!

39 easy gör installationen smart Displayer visualisering Touch skärmar Touch skärmar (Android) Kräver extern spänningsmatning V= Egenförbrukning < 10 W Skärmstorlek 7 Processor 1 GHz RAM 512 MB Omgivningstemperatur C - Skärm för lokal domovea visualisering - Endast för förinstallerade appar - För horisontellt montage (även vertikalt montage med 7, gäller ej 10 ) - Multi-touch skärm - Reglerbar ljusstyrka - Anslutning via RJ45 - Tyst fläktlös design - Mikrofon och högtalare med brusreducering - Lättåtkomlig mini-usb (typ A) för utökning av minne samt uppdateringar - För hel- eller del-infällt montage Tillbehör Spänningsförsörjning 24 V/DC domovea Server TGA2 00 TJA45x Sidan Touch skärm 7 (Android) WDI Touch skärm 10 (Android) WDI Touch skärmar (Windows) Kräver extern spänningsmatning 24 V= Egenförbrukning max. 20 W Skärmstorlek 10 Processor 2 x 1 GHz RAM 2 GB Omgivningstemperatur C - Operativsystem Windows embedded - Skärm för visualisering, lokal domovea alternativt Berker IP-control - För horisontellt montage - Multi-touch skärm - Reglerbar ljusstyrka, automatiskt via omgivningsljus - Anslutning via RJ45 (2x RJ45) - Anslutningar 2x USB Internminne 64GB SSD - Tyst fläktlös design - Mikrofon och högtalare med brusreducering - Lättåtkomlig mini-usb (typ A) för utökning av minne samt uppdateringar - För hel- eller del-infällt montage Tillbehör Spanningsforsorjning 24 V/DC domovea Server TGA2 00 TJA45x Sidan Touch skärm 10 (Windows) WDI Touch skärm 16 (Windows) WDI Infällnadslådor för dellinfällt montage - För delinfällt montage av skärmar Infällnadslåda för 7 skärm, WDI07x 1) WDW Infällnadslåda för 10 skärm, WDI10x 2) WDW Infällnadslåda för 16 skärm, WDI16x 3) WDW Infällnadslådor för helinfällt montage - För helinfällt montage av skärmar - Fjäderbelastad öppningsmekanism för enkelt montage Infällnadslåda för 7 skärm, WDI07x 1) WDW Infällnadslåda för 10 skärm, WDI07x 2) WDW Infällnadslåda för 16 skärm, WDI07x 3) WDW ) Mått (BxHxD): 190 x 126 x 47 mm, håltagnings mått (BxHxD): 182 x 117 x 47 mm 2) Mått (BxHxD): 260 x 177 x 64 mm, håltagnings mått (BxHxD): 252 x 169 x 64 mm 3) Mått (BxHxD): 378 x 233 x 64 mm, håltagnings mått (BxHxD): 370 x 225 x 64 mm Teckenförklaring: Utgångsmarkerad! Nyhet! 39

40 easy gör installationen smart Tryckknappar med integrerad busskopplare Tryckknappar med integrerad busskopplare Enkel tryckknapp (1st vippa / 2st funktioner) - RGB LED - integrerad busskopplar - integrerad temperaturgivare Omgivningstemperatur C Installationsdjup 32 mm - Integrerad temperaturgivare - I ntegrerad summer (för identifiering av produkt vid programmering) - Status LED reglerbar i 6 färger (RGB) - Ljusnivå ställbar via värde, eget objekt för dag-/nattläge. - 1st status LED per vippa - Knappfunktioner: Växlande (till/från) Dimmer Persienn-/markis Värde 2 byte Expansionsenhet termostat (2 byte) Prioritet Scenario (upp till 64 scenarion) Deaktivering automatiska funktioner - Med demonteringsskydd - Med klor Tillbehör Extern temperaturgivare EK090 Sidan 52 Berker S.1/B.3/B.7 Enkel tryckknapp easy-knx Berker Q.1/Q.3 Enkel tryckknapp easy-knx Vippa till enkel tryckknapp - Klar lins för status indikering Berker S.1/B.3/B.7 Vit, matt Antracit, matt Silver, matt Berker Q.1/Q.3 Vit, matt Antracit, matt Teckenförklaring: Utgångsmarkerad! Nyhet!

41 easy gör installationen smart Tryckknappar med integrerad busskopplare Dubbel tryckknapp (2st vippor / 4st funktioner) - RGB LED - integrerad busskopplar - integrerad temperaturgivare Omgivningstemperatur C Installationsdjup 32 mm - Integrerad temperaturgivare - Integrerad summer (för lokalisering vid driftsättning) - Status LED reglerbar i 6 färger (RGB) - Ljusnivå ställbar via värde, eget objekt för dag-/nattläge. - 1st status LED per vippa - Knappfunktioner: Växlande (till/från) Dimmer Persienn-/markis Värde 2 byte Expansionsenhet termostat (2 byte) Prioritet Scenario (upp till 64 scenarion) Deaktivering automatiska funktioner - Med demonteringsskydd - Med klor Tillbehör Extern temperaturgivare EK090 Sidan 52 Berker S.1/B.3/B.7 Dubbel tryckknapp easy-knx Berker Q.1/Q.3 Dubbel tryckknapp easy-knx Vippa till dubbel tryckknapp - Klar lins för status indikering Berker S.1/B.3/B.7 Vit, matt Antracit, matt Silver, matt Berker Q.1/Q.3 Vit, matt Antracit, matt Teckenförklaring: Utgångsmarkerad! Nyhet! 41
