Programmeringsguide För trådbunden och trådlös installation

Transkript

1 Programmeringsguide För trådbunden och trådlös installation

2 2 Innehåll Sid 3 Att tänka på innan programmering Sid 4 Steg 1: Koppla upp sig mot System Access Point (Sysap) Sid 6 Steg 2: Skapa ett konto Sid 8 Steg 3: Skanna efter trådlösa enheter Sid 10 Steg 4: Uppdatera mjukvaran Sid 12 Steg 5:

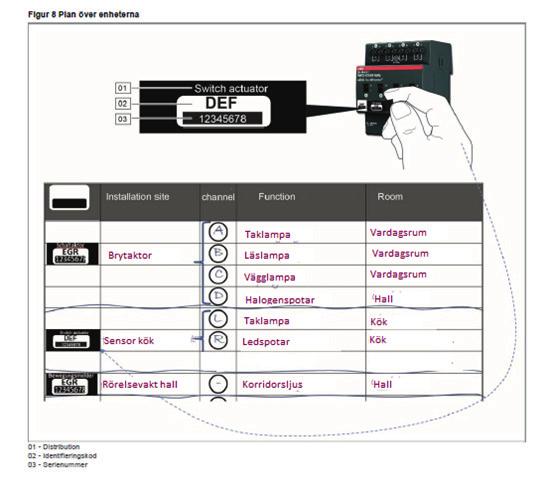

3 3 Att tänka på innan programmering Innan du följer denna guide behöver alla fysiska förutsättningar vara på plats. Alla bussanslutna produkter bör vara sammankopplade och varje last kopplad till respektive aktor. Alla trådlösa enheter behöver vara strömförsörjda. När all kabeldragning är gjord kan strömmen till systemet slås på och programmeringen starta. Denna guide är en komplettering till manualen där all säkerhetsinformation och övrig information finns. Innan du börjar programmeringen är det bra om du har laddat ned den senaste programvaran för lokalt till din dator. Denna programvara hittar du här: Ett tips för att förenkla programmeringen är att skapa en plan för enheterna så att du dokumenterar var varje sensor sitter (och ev vad den ska styra) och vilken aktor som styr vilken funktion. Alla enheter har ett unikt serienummer och ett kort-id som är det enklaste att använda. Dessa sitter på en klisterlapp på varje produkt som går att dra av och sätta på den medföljande mallen (se figur nedan).

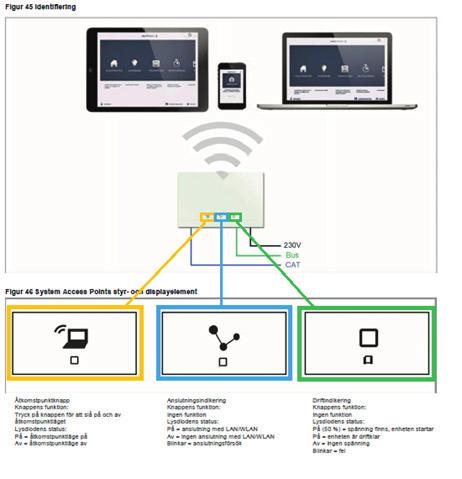

4 4 Steg 1: Koppla upp sig mot System Access Point (Sysap) När du för första gången kopplar upp dig mot Sysap gör du det på det egna WLAN som Sysapen sänder ut. Du bör senare förbinda Sysap mot routern och det egna hemnätverket (via LAN/WLAN). I denna guide visas hur du programmerar med PC men du kan lika gärna använda appen till surfplatta. (Se manual.) På Sysap finns tre knappar. Den högra grönmarkerade knappen signalerar om strömmen är på eller inte. Den mittersta blåmarkerade knappen signalerar om Sysap är sammanbunden med ett annat nätverk och den vänstra gulmarkerade knappen signalerar om Sysap sänder ut ett eget WLAN eller inte. Den gula och den blåa knappen kan aldrig lysa samtidigt och man växlar mellan dem genom att trycka en gång på den gula knappen. Eftersom det egna WLAN som Sysap sänder ut ska användas så trycker vi på den gulmarkerade knappen en gång tills lampan i knappen slutar blinka och istället lyser med ett fast, ljusgrönt sken.

5 5 Uppkoppling Starta datorn. Ett WLAN som börjar med SysAP_ ska hittas bland de trådlösa nätverken. Koppla upp mot det. Använd lösenordet som hittas under Sysaps lock (se Figur 9). När uppkopplingen är gjord, skriv in IP-adressen i webbläsaren.

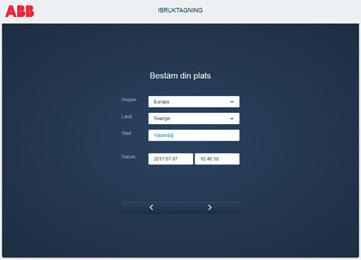

6 6 Steg 2: Skapa ett konto Följ anvisningarna på skärmen och välj rätt språk och plats.

7 7 Skapa ett konto Skapa en installatörsprofil och välj lösenord. Lägg eventuellt till fler användare (exempelvis bostadsägaren). Detta kan också göras närsomhelst senare. En slutkonsument bör få användartyp Konfiguration. Följ anvisningarna tills slutknappen trycks in. Då sparas konfiguration under ca 1 min. Logga sedan in och tryck på Konfiguration.

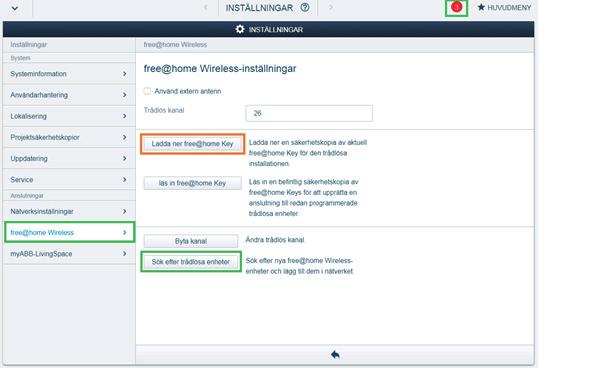

8 8 Steg 3: Skanna efter trådlösa enheter Om det finns trådlösa enheter i din installation behöver du först skanna efter dessa och plocka in dem i programvaran. Om det har gått mer än en halvtimme från det att strömmen till systemet slogs på behöver du först göra dessa enheter strömlösa för att sedan slå på strömmen igen. När detta sker försätts enheterna i konfigurationsläge i 30 min och det är under den tiden som systemet kan fånga upp de trådlösa enheterna. När detta har gjorts, gå till Inställningar -> free@home wireless -> Sök efter trådlösa enheter

9 9 Skanna efter trådlösa enheter I den röda pop up-rutan kan du se antalet trådlösa enheter som systemet hittar. När systemet hittar de trådlösa enheterna sker ett utbyte av krypteringsnycklar och enheterna låses till just denna System Access Point. Vänta tills systemet lokaliserat alla trådlösa enheter och ladda sedan ned free@home-nyckeln för de trådlösa enheterna till din dator eller externt på ett minne. Denna är viktig att spara på ett säkert ställe ifall en omprogrammering skulle behövas i framtiden.

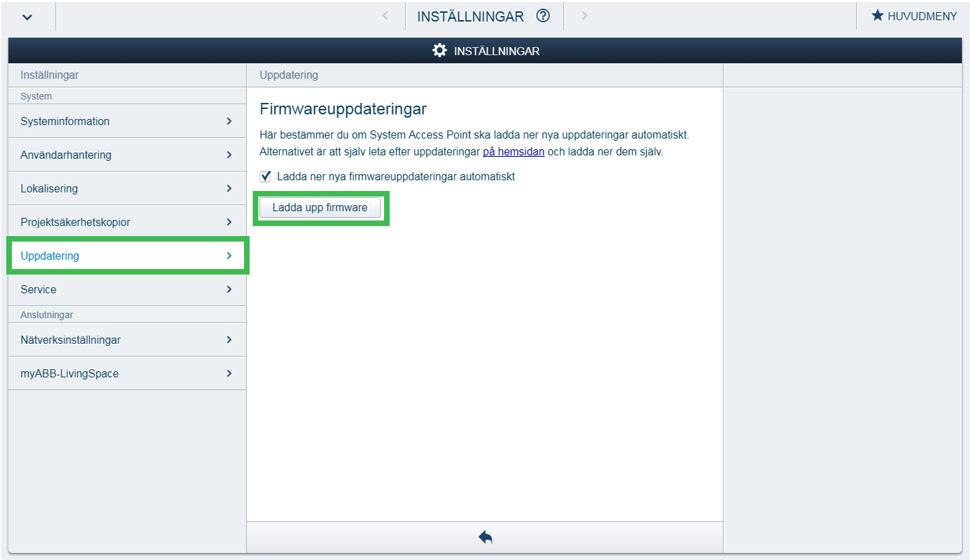

10 10 Steg 4: Uppdatera mjukvaran Det första du bör göra när du väl loggat in är att uppdatera mjukvaran med den redan nedladdade filen (se kapitel Att tänka på innan programmering). Ladda sedan upp den genom att trycka på Inställningar -> Uppdatering -> Ladda upp firmware

11 11 Uppdatera mjukvaran Följ anvisningarna, själva uppdateringen av mjukvaran tar ca 10 min. När den är klar kommer ett meddelande upp med vilka enheter som behöver flashas med den nya uppdateringen. Uppdatera samtliga. Detta kan ta mellan en halvtimme till ett par timmar beroende på hur många enheter som behöver uppdateras.

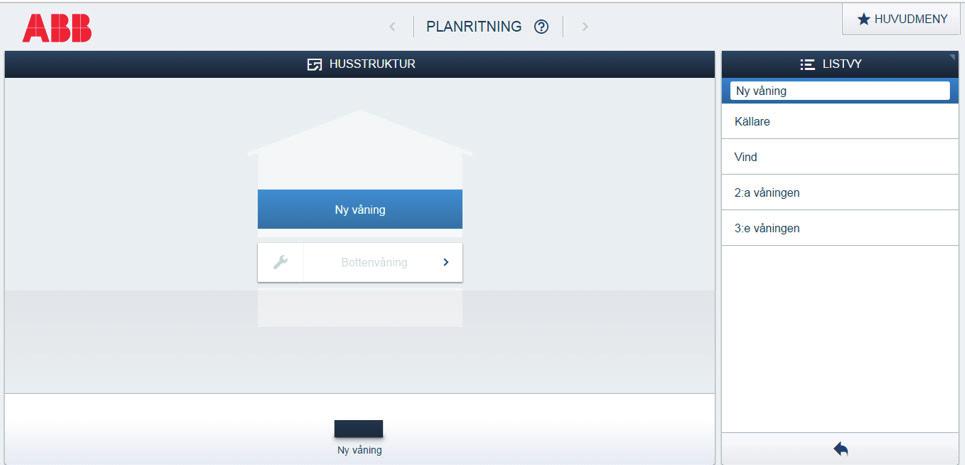

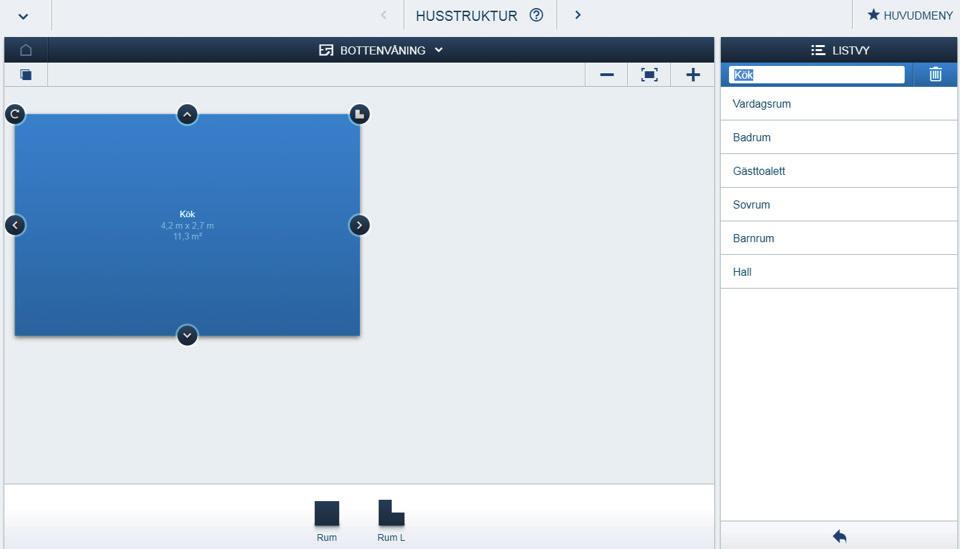

12 12 Steg 5: Börja med att skapa husstrukturen och lägga till alla våningar och rum. Dra ut våningen och släpp på arbetsbladet.

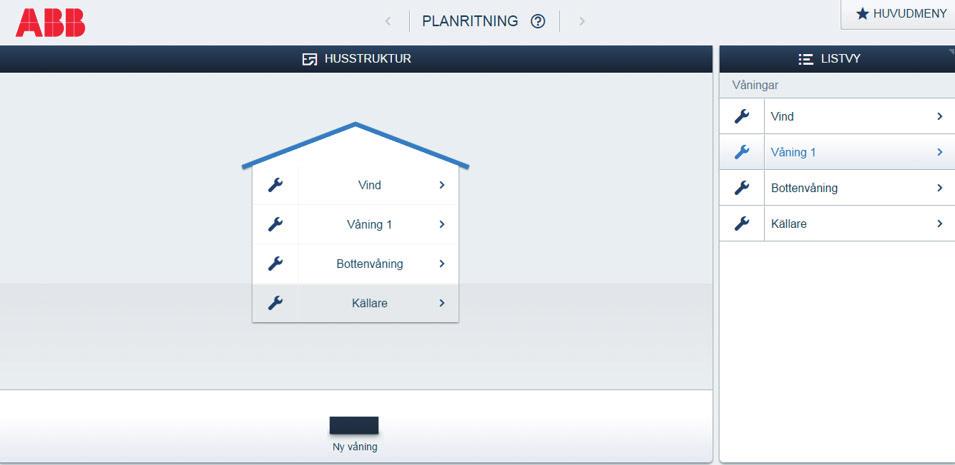

13 13 Skapa hela huset.

14 14 Klicka sedan på varje våning för att skapa planritningen, dra in i rummen och släpp på arbetsbladet. Flytta runt och justera storlek och form som önskat.

15 15 När husstrukturen är klar är det dags att placera ut enheterna och länka ihop dem. Sysapen känner av alla enheter som ligger på busslingan och de trådlösa enheter som har skannats in. I rullisten får du upp alla programmeringsmöjligheter för de enheter som tillhör just detta system. Denna rullist ändras alltså från system till system beroende på vilka typer av produkter du har.

16 16 Detta steg består i princip av att spegla den fysiska installationen i programvaran. Exempelvis, om du har installerat en lampa i vardagsrummet trycker du på belysning och drar sedan ut rätt symbol på arbetsbladet.

17 17 När du släpper symbolen på arbetsbladet dyker samtliga icke tilldelade aktorer upp som val i en rullist på vänster sida. Här är det bra att ha koll på vilken aktor som styr vilken last. Det smidigaste är att använda sig av kort-id (grönt) och jämföra med den plan du gjort under installationen. Du kan också trycka på lampan (gult) och se om rätt lampa i vardagsrummet tänds. Ge lampan ett bra namn då det är detta som syns i appen senare (blått). Tryck på bocken. Nu är den tilldelad.

18 18 Gör på liknande sätt med alla funktionerna. Exempelvis om det finns en till lampa i köket drar du ut symbolen för lampa och släpper den på korrekt plats på planritningen. Liknande ruta dyker upp igen men denna gång har den redan tilldelade lampan för vardagsrummet försvunnit från rullisten på vänster sida och du har endast ett alternativ kvar. Kolla att kort-id stämmer mot aktorn som styr kökslampan, ge ett passande namn och tryck på bocken. De tilldelade aktorerna försvinner alltså ur rullisten tills det inte finns några kvar. Om alla aktorerna använts och tilldelats försvinner möjligheten till att dra ut belysningssymboler i den övergripande rullisten.

19 19 Tilldela de övriga funktionerna och tryckknapparna på samma sätt tills allt har tilldelats. Om alla kanaler använts finns tillslut bara Scener/grupper kvar: Efter att du placerat ut enheterna behöver du också länka samman dem. I detta system länkas tryckknapparna till den respektive funktion de ska styra. För att länka ihop, tryck på knappen (vid en 2-kanal knapp, välj vänster eller höger vippa) och klicka sedan på den funktion du vill kunna styra. Detta kan vara exempelvis lampor, solskydd och scenarion.

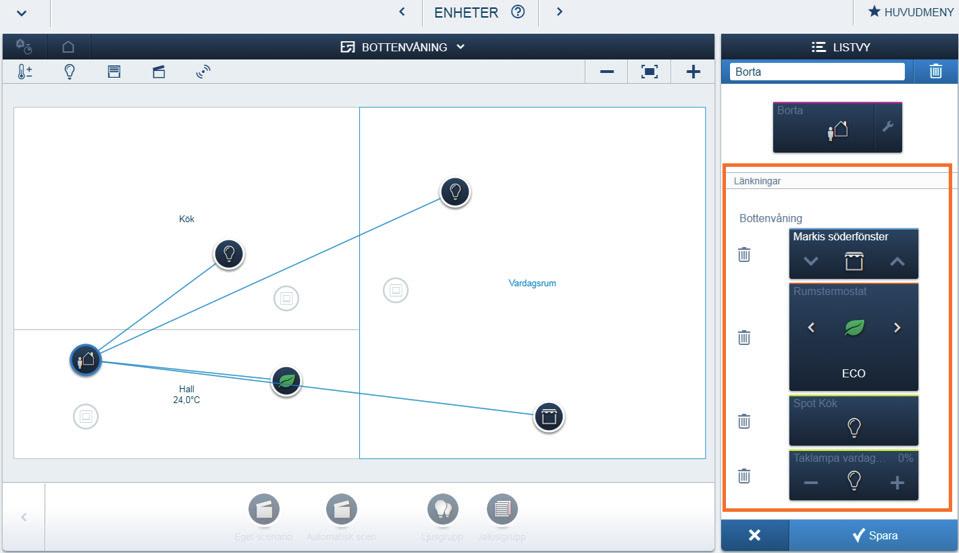

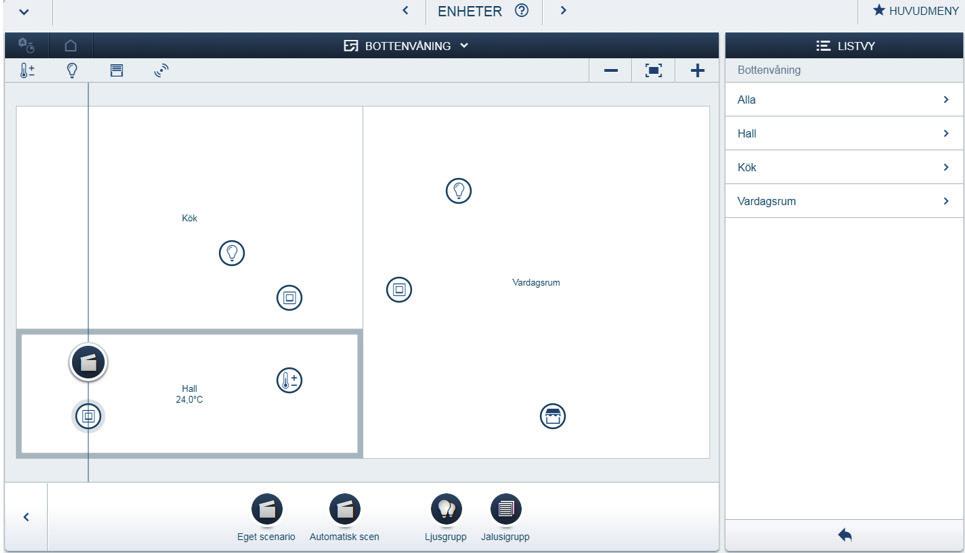

20 20 Du kan också skapa scenarion, belysningsgrupper och solskyddsgrupper i detta steg. Skillnaden på ett scenario och gruppstyrning är att ett scenario rättar sig efter förutbestämda inställningar på blandade funktioner medan en gruppstyrning styr flera grupper av lampor eller solskydd tillsammans. I detta fall drar du ut ett scenario från rullisten och släpper det någonstans på planritningen. Klicka en gång på scenariosymbolen och klicka sedan på de funktioner i planritningen du vill ställa in värdet på med just det scenariot. I exemplet adderas två lampor, en värmestyrning och ett solskydd till scenariot. På höger sida kan du se valen och göra de önskvärda inställningarna innan du trycker på knappen spara. Ett bortascenario har skapats där markisen dras upp, lamporna släcks och värmen sätts till ECO-läge. Om du vill kan du lägga scenariot på en knapp och exempelvis skapa en hemma/borta-knapp.

21 21 Efter att du är klar med placeringen och länkningen av enheterna kan du gå vidare till tidsstyrning där du kan lägga in olika tidsscheman och astrofunktioner samt skapa närvarosimulering. Leta upp den funktion eller det scenarion du vill styra med tid i rullisten till höger. Dra sedan in detta på arbetsbladet och justera inställningarna. Nedan får bortascenariot starta kl 08:00 varje måndag till fredag. Här finns också valet att använda astrofunktion då scenariot kommer styras av solens upp- och nedgångar istället för en fast tid.

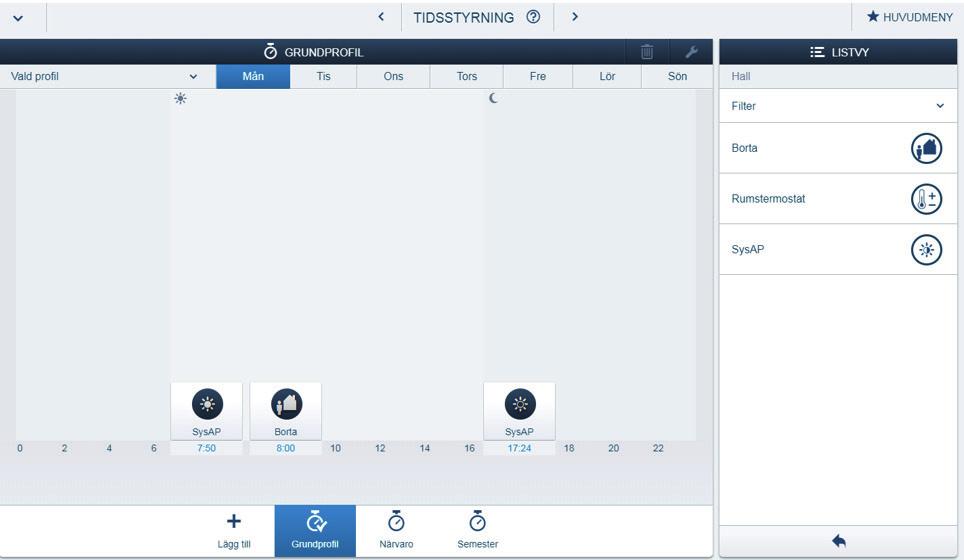

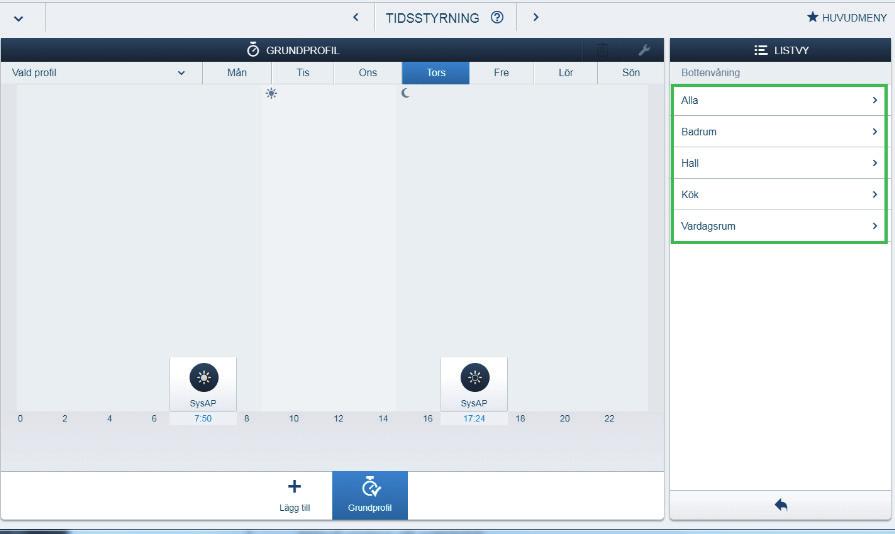

22 22 Du kan skapa flera olika tidsprofiler som aktiveras och avaktiveras med appen eller på datorn. I detta fall har en grundprofil, en semesterprofil och en närvarosimulering skapats (där man simulerar att man är hemma när man egentligen är borta). Låt de två rutor som heter SysAP ligga kvar i grundprofilen. Dessa går på astro och visar när systemet anser att det är dag och när det är natt. Det går att styra vissa systemfunktioner (exempelvis ledlamporna på tryckknapparna) m.a.p dag/natt. I sista steget Funktioner kan du lägga in olika förutsättningar och händelser som triggar olika åtgärder. Alla förutsättningar måste vara uppfyllda för att en händelse ska trigga åtgärden. Med ett myabb-livingspace konto kan du dessutom få ett mail eller pushnotis skickad till dig vid uppfylld åtgärd.

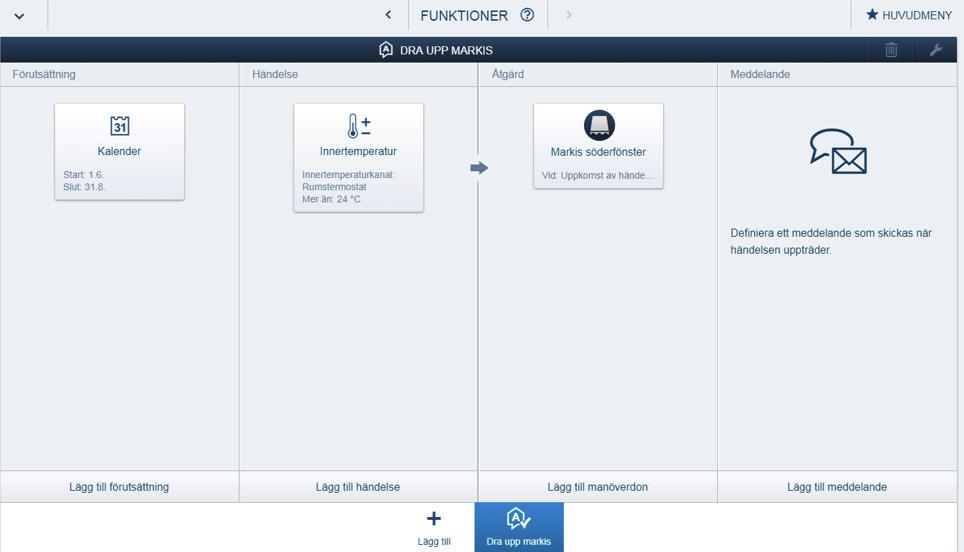

23 23 I nedanstående exempel dras markiserna ned om innertemperaturen överstiger 24 grader men endast under sommarmånaderna. Glöm inte att ta en säkerhetskopia på hela programmeringen och spara externt på en dator eller ett minne. Med en säkerhetskopia kan du närsomhelst gå tillbaka till ursprungsprogrammeringen.

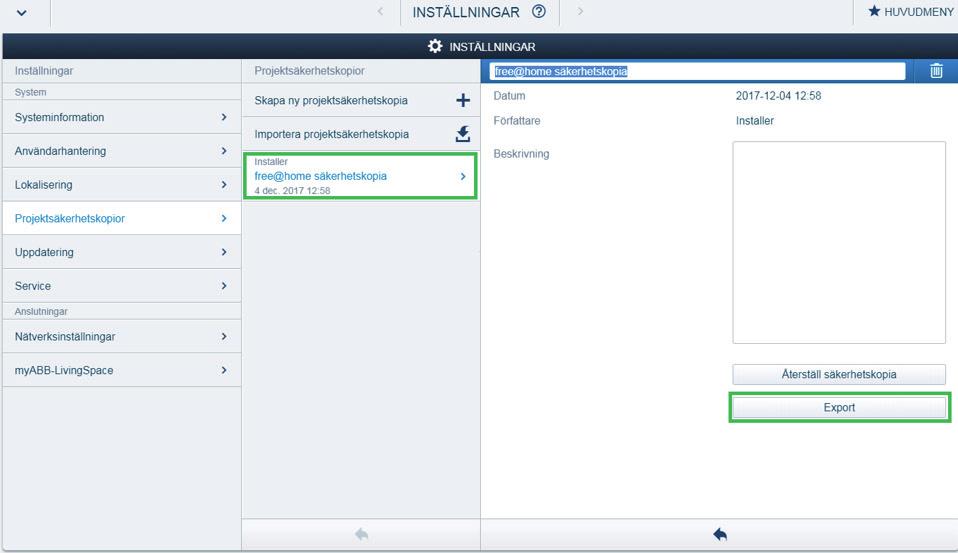

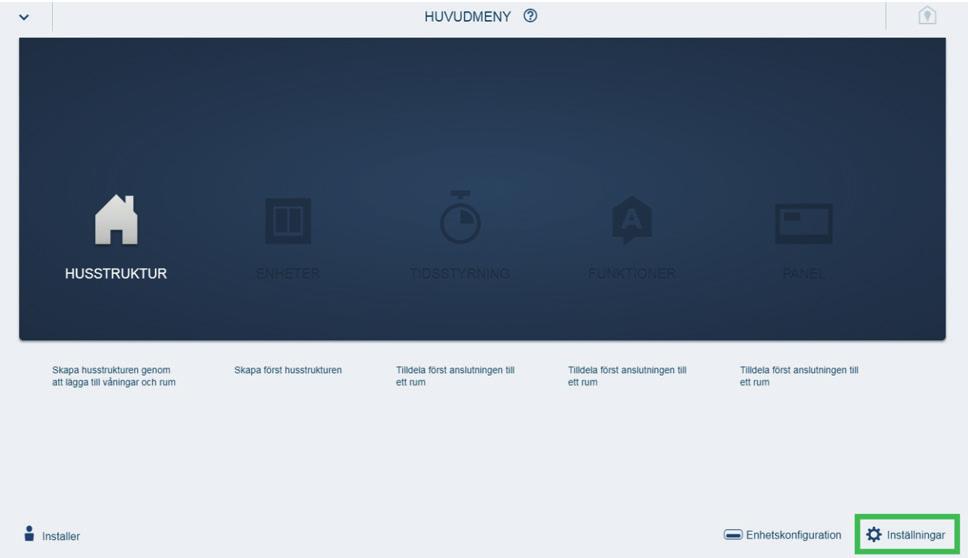

24 24 Gå till Inställningar : Tryck på Projektsäkerhetskopior och Skapa ny projektsäkerhetskopia. Välj ett passande namn och tryck på spara.
