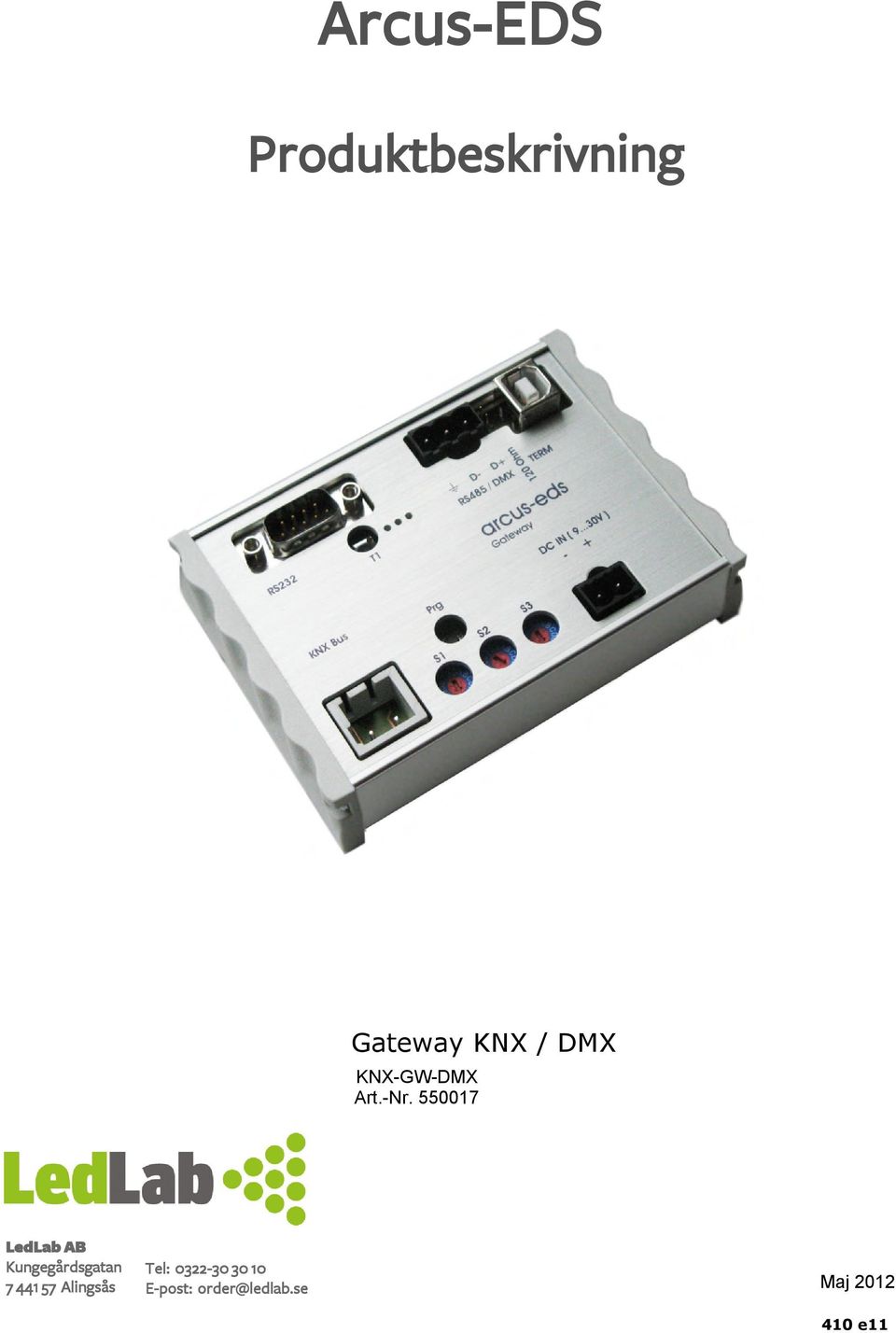

1 Arcus-EDS Gateway KNX / DMX Art.-Nr Kungegårdsgatan 7 Maj e11

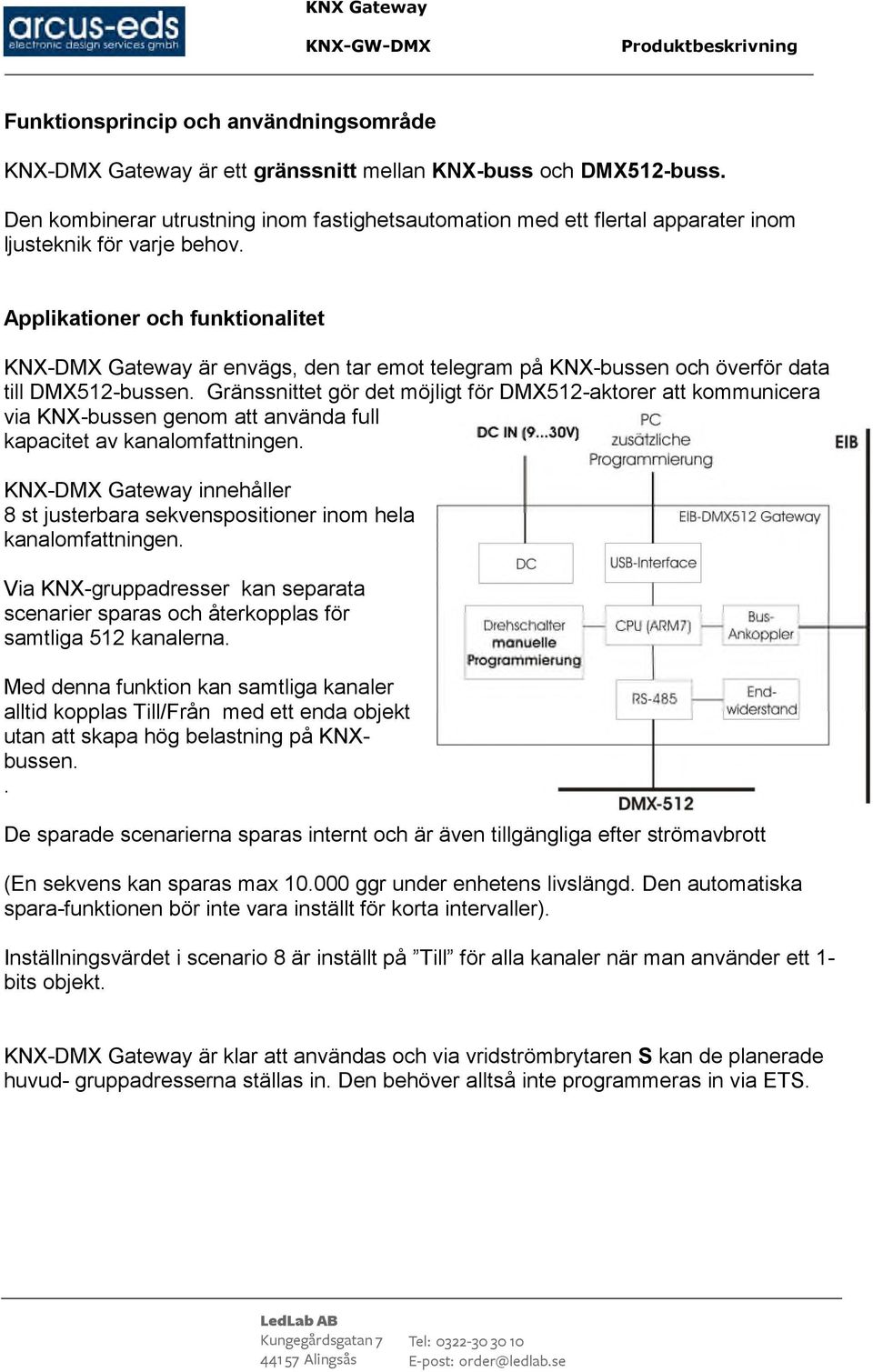

2 Funktionsprincip och användningsområde KNX-DMX Gateway är ett gränssnitt mellan KNX-buss och DMX512-buss. Den kombinerar utrustning inom fastighetsautomation med ett flertal apparater inom ljusteknik för varje behov. Applikationer och funktionalitet KNX-DMX Gateway är envägs, den tar emot telegram på KNX-bussen och överför data till DMX512-bussen. Gränssnittet gör det möjligt för DMX512-aktorer att kommunicera via KNX-bussen genom att använda full kapacitet av kanalomfattningen. KNX-DMX Gateway innehåller 8 st justerbara sekvenspositioner inom hela kanalomfattningen. Via KNX-gruppadresser kan separata scenarier sparas och återkopplas för samtliga 512 kanalerna. Med denna funktion kan samtliga kanaler alltid kopplas Till/Från med ett enda objekt utan att skapa hög belastning på KNXbussen.. De sparade scenarierna sparas internt och är även tillgängliga efter strömavbrott (En sekvens kan sparas max ggr under enhetens livslängd. Den automatiska spara-funktionen bör inte vara inställt för korta intervaller). Inställningsvärdet i scenario 8 är inställt på Till för alla kanaler när man använder ett 1- bits objekt. KNX-DMX Gateway är klar att användas och via vridströmbrytaren S kan de planerade huvud- gruppadresserna ställas in. Den behöver alltså inte programmeras in via ETS.

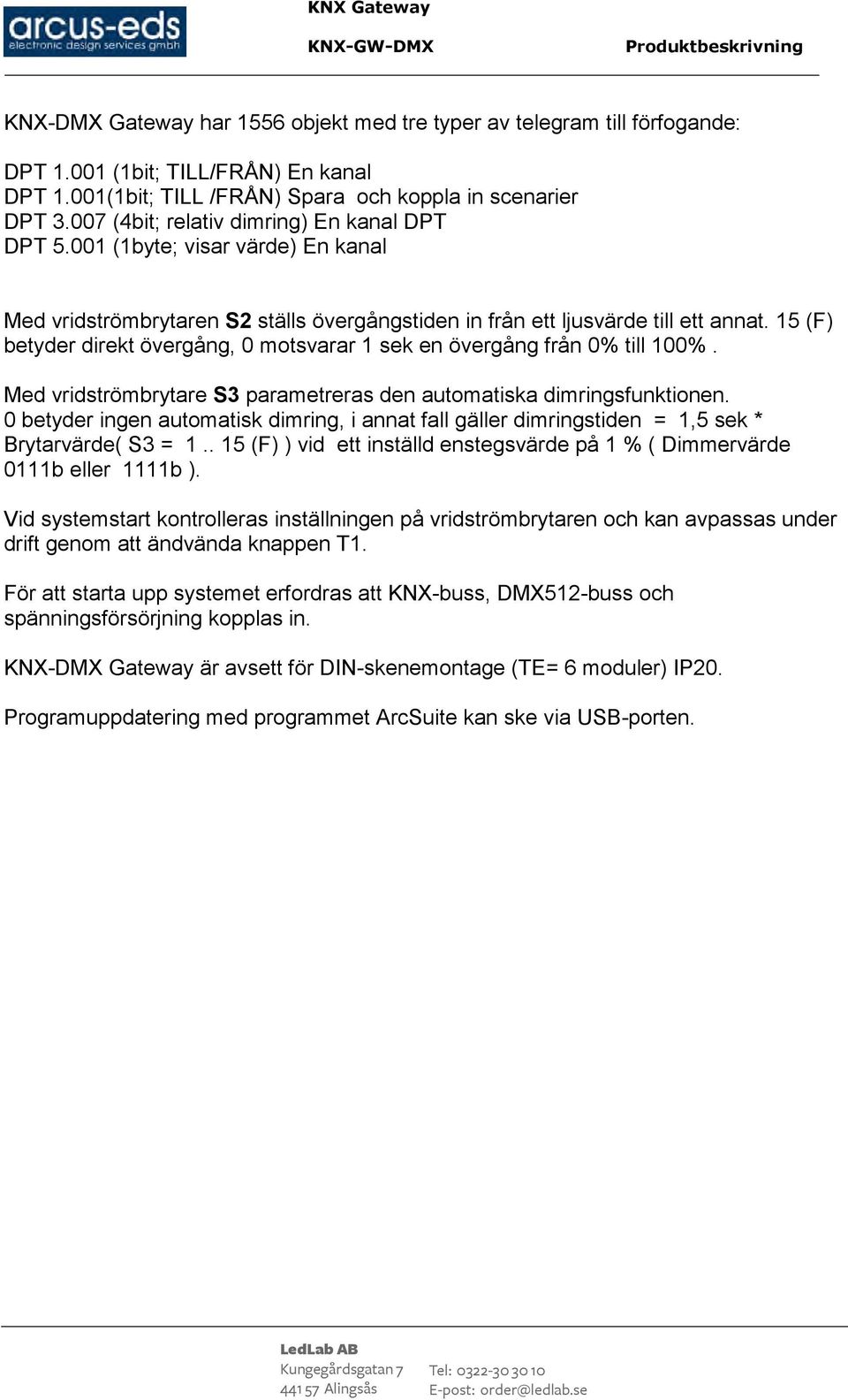

3 KNX-DMX Gateway har 1556 objekt med tre typer av telegram till förfogande: DPT (1bit; TILL/FRÅN) En kanal DPT 1.001(1bit; TILL /FRÅN) Spara och koppla in scenarier DPT (4bit; relativ dimring) En kanal DPT DPT (1byte; visar värde) En kanal Med vridströmbrytaren S2 ställs övergångstiden in från ett ljusvärde till ett annat. 15 (F) betyder direkt övergång, 0 motsvarar 1 sek en övergång från 0% till 100%. Med vridströmbrytare S3 parametreras den automatiska dimringsfunktionen. 0 betyder ingen automatisk dimring, i annat fall gäller dimringstiden = 1,5 sek * Brytarvärde( S3 = (F) ) vid ett inställd enstegsvärde på 1 % ( Dimmervärde 0111b eller 1111b ). Vid systemstart kontrolleras inställningen på vridströmbrytaren och kan avpassas under drift genom att ändvända knappen T1. För att starta upp systemet erfordras att KNX-buss, DMX512-buss och spänningsförsörjning kopplas in. KNX-DMX Gateway är avsett för DIN-skenemontage (TE= 6 moduler) IP20. Programuppdatering med programmet ArcSuite kan ske via USB-porten.

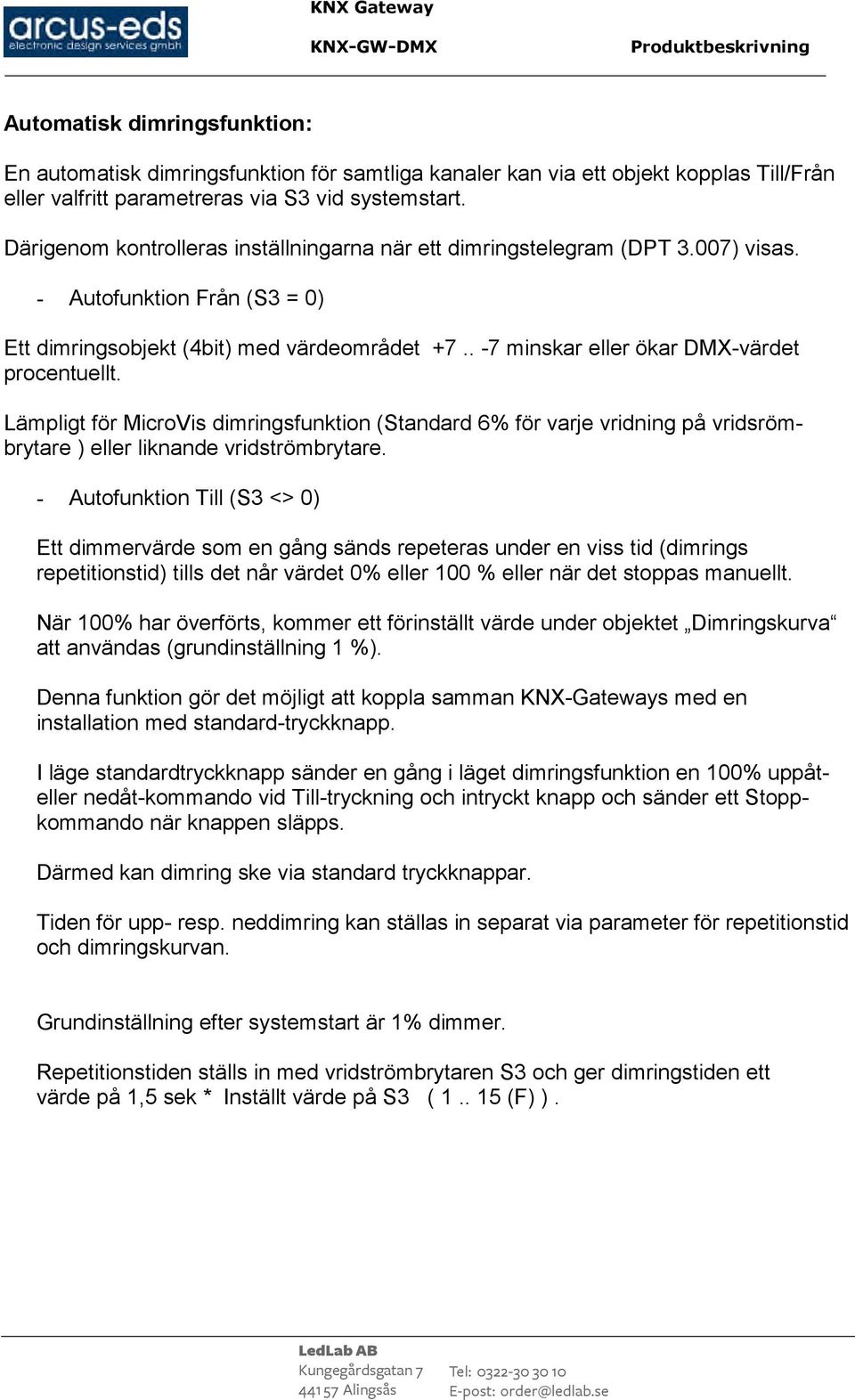

4 Automatisk dimringsfunktion: En automatisk dimringsfunktion för samtliga kanaler kan via ett objekt kopplas Till/Från eller valfritt parametreras via S3 vid systemstart. Därigenom kontrolleras inställningarna när ett dimringstelegram (DPT 3.007) visas. - Autofunktion Från (S3 = 0) Ett dimringsobjekt (4bit) med värdeområdet minskar eller ökar DMX-värdet procentuellt. Lämpligt för MicroVis dimringsfunktion (Standard 6% för varje vridning på vridsrömbrytare ) eller liknande vridströmbrytare. - Autofunktion Till (S3 <> 0) Ett dimmervärde som en gång sänds repeteras under en viss tid (dimrings repetitionstid) tills det når värdet 0% eller 100 % eller när det stoppas manuellt. När 100% har överförts, kommer ett förinställt värde under objektet Dimringskurva att användas (grundinställning 1 %). Denna funktion gör det möjligt att koppla samman KNX-Gateways med en installation med standard-tryckknapp. I läge standardtryckknapp sänder en gång i läget dimringsfunktion en 100% uppåteller nedåt-kommando vid Till-tryckning och intryckt knapp och sänder ett Stoppkommando när knappen släpps. Därmed kan dimring ske via standard tryckknappar. Tiden för upp- resp. neddimring kan ställas in separat via parameter för repetitionstid och dimringskurvan. Grundinställning efter systemstart är 1% dimmer. Repetitionstiden ställs in med vridströmbrytaren S3 och ger dimringstiden ett värde på 1,5 sek * Inställt värde på S3 ( (F) ).

5 Adressschema KNX-DMX Gateway är en masterapparat i DMX-bussen. Den har ett intern dataminne och sänder ständigt data med en DMX-hastighet på 250 kbaud till samtliga 512 DMX- kanaler. När mottagning av ett giltigt KNX-telegram sker ändras värdena i dataminnet.. Överföringen av KNX-telegram sker efter ett fastställt schema så att inte det erfordras individuell programmering. KNX-datapunkter bearbetas i tre adressfält. D.v.s. att varje kanal kan kopplas Till/Från eller dimras på varje kanal. Gruppadresschemat måste ställas in genom att använda vridströmbrytaren S1 innan driftsättning sker (spänningsförsörjning ansluts) Ändringar via vridströmbrytaren S1 blir verksam först vid nästa start. Med 16-stegs vridströmbrytare ställs huvudgruppadresserna in (0-15) Mellan - och undergruppadresserna väljs från de förbestämda adresserna (se tabell 1). DPT typ använder de första 512 adresserna i KNX-bussen. Därpå följer direkt DPT och DPT Till sist kodas scenarierna, en testfunktion och dimringsparametrarna.

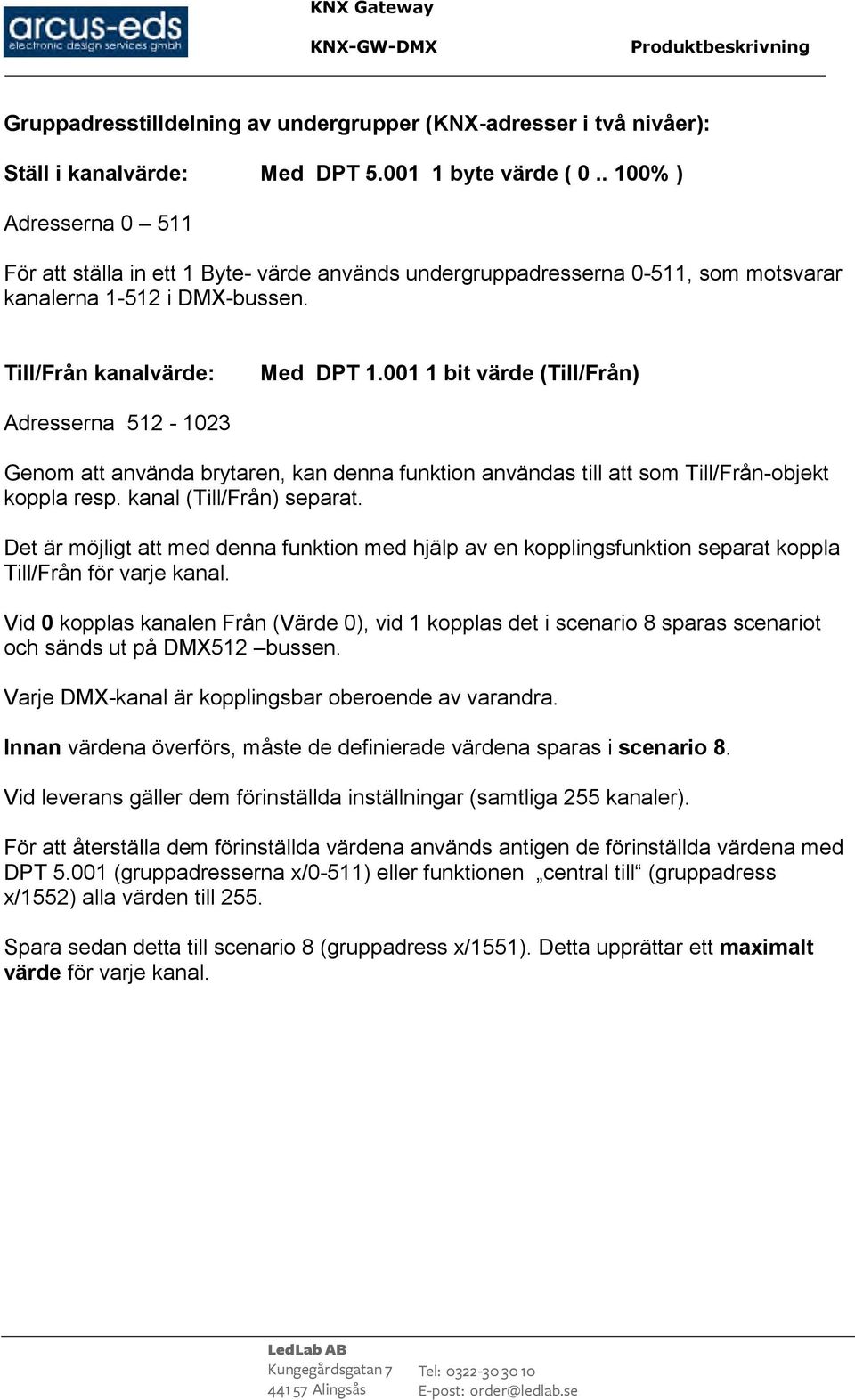

6 Gruppadresstilldelning av undergrupper (KNX-adresser i två nivåer): Ställ i kanalvärde: Med DPT byte värde ( % ) Adresserna För att ställa in ett 1 Byte- värde används undergruppadresserna 0-511, som motsvarar kanalerna i DMX-bussen. Till/Från kanalvärde: Med DPT bit värde (Till/Från) Adresserna Genom att använda brytaren, kan denna funktion användas till att som Till/Från-objekt koppla resp. kanal (Till/Från) separat. Det är möjligt att med denna funktion med hjälp av en kopplingsfunktion separat koppla Till/Från för varje kanal. Vid 0 kopplas kanalen Från (Värde 0), vid 1 kopplas det i scenario 8 sparas scenariot och sänds ut på DMX512 bussen. Varje DMX-kanal är kopplingsbar oberoende av varandra. Innan värdena överförs, måste de definierade värdena sparas i scenario 8. Vid leverans gäller dem förinställda inställningar (samtliga 255 kanaler). För att återställa dem förinställda värdena används antigen de förinställda värdena med DPT (gruppadresserna x/0-511) eller funktionen central till (gruppadress x/1552) alla värden till 255. Spara sedan detta till scenario 8 (gruppadress x/1551). Detta upprättar ett maximalt värde för varje kanal.

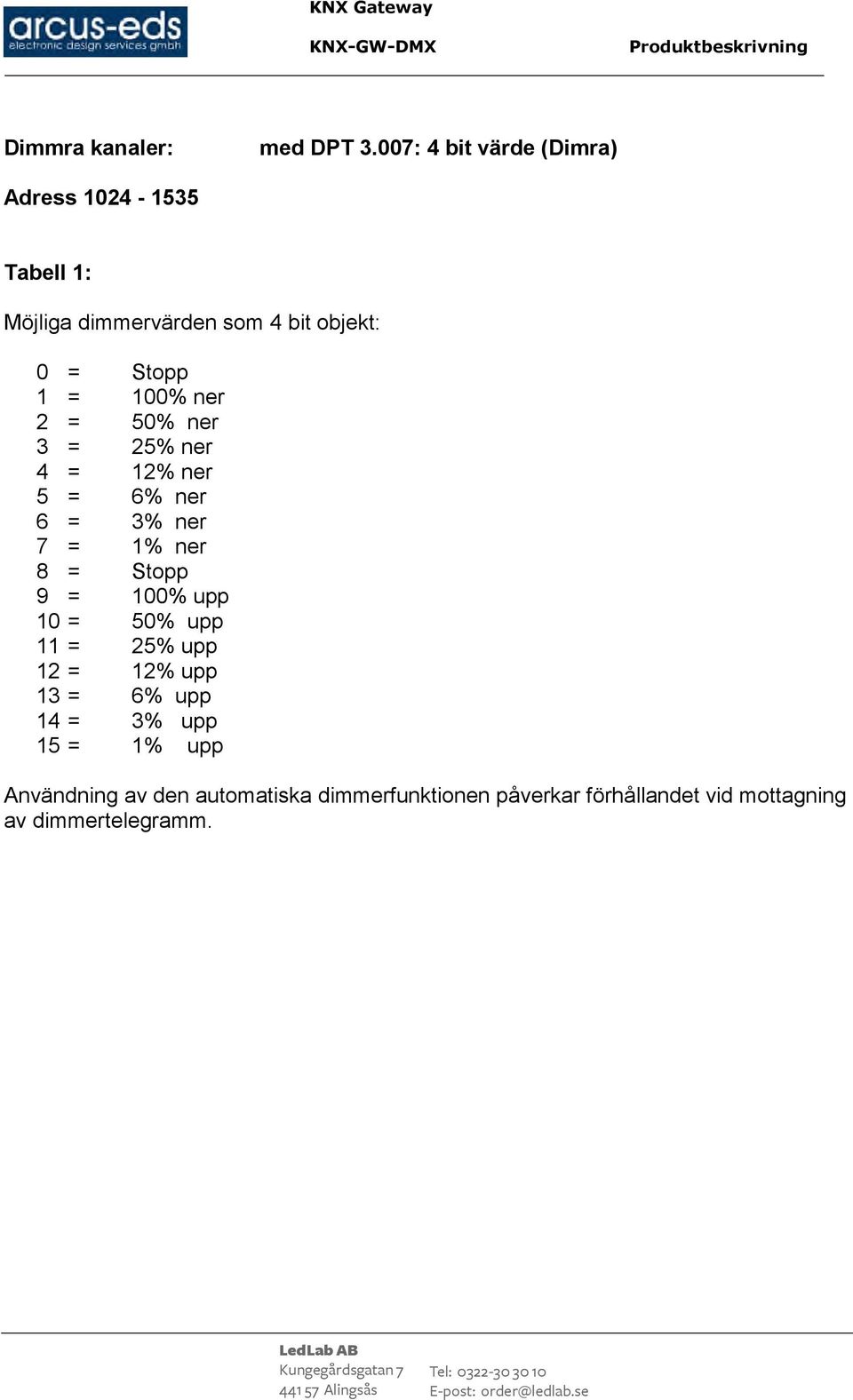

7 Dimmra kanaler: med DPT 3.007: 4 bit värde (Dimra) Adress Tabell 1: Möjliga dimmervärden som 4 bit objekt: 0 = Stopp 1 = 100% ner 2 = 50% ner 3 = 25% ner 4 = 12% ner 5 = 6% ner 6 = 3% ner 7 = 1% ner 8 = Stopp 9 = 100% upp 10 = 50% upp 11 = 25% upp 12 = 12% upp 13 = 6% upp 14 = 3% upp 15 = 1% upp Användning av den automatiska dimmerfunktionen påverkar förhållandet vid mottagning av dimmertelegramm.

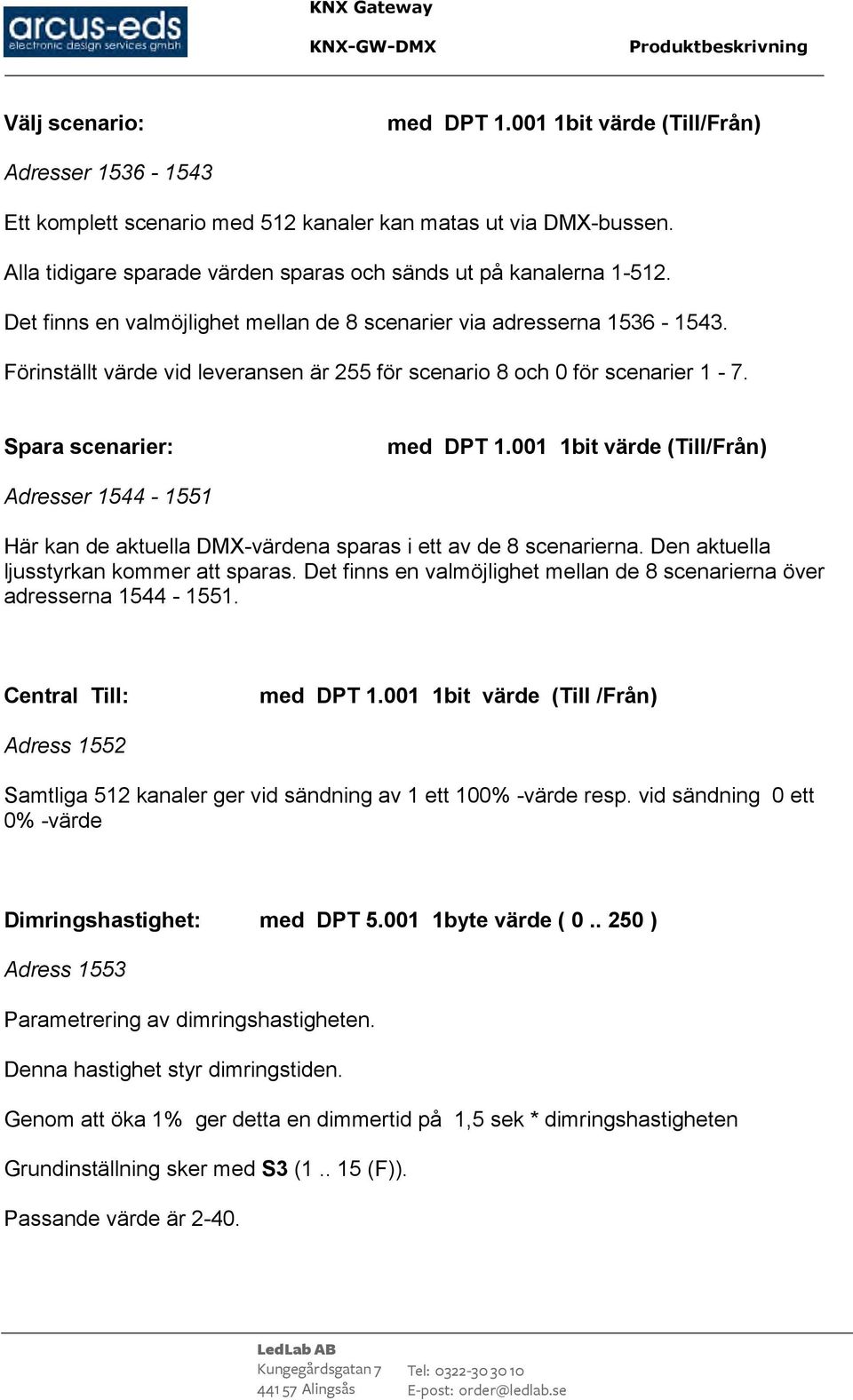

8 Välj scenario: med DPT bit värde (Till/Från) Adresser Ett komplett scenario med 512 kanaler kan matas ut via DMX-bussen. tidigare sparade värden sparas och sänds ut på kanalerna Det finns en valmöjlighet mellan de 8 scenarier via adresserna Förinställt värde vid leveransen är 255 för scenario 8 och 0 för scenarier 1-7. Spara scenarier: med DPT bit värde (Till/Från) Adresser Här kan de aktuella DMX-värdena sparas i ett av de 8 scenarierna. Den aktuella ljusstyrkan kommer att sparas. Det finns en valmöjlighet mellan de 8 scenarierna över adresserna Central Till: med DPT bit värde (Till /Från) Adress 1552 Samtliga 512 kanaler ger vid sändning av 1 ett 100% -värde resp. vid sändning 0 ett 0% -värde Dimringshastighet: med DPT byte värde ( ) Adress 1553 Parametrering av dimringshastigheten. Denna hastighet styr dimringstiden. Genom att öka 1% ger detta en dimmertid på 1,5 sek * dimringshastigheten Grundinställning sker med S3 ( (F)). Passande värde är 2-40.

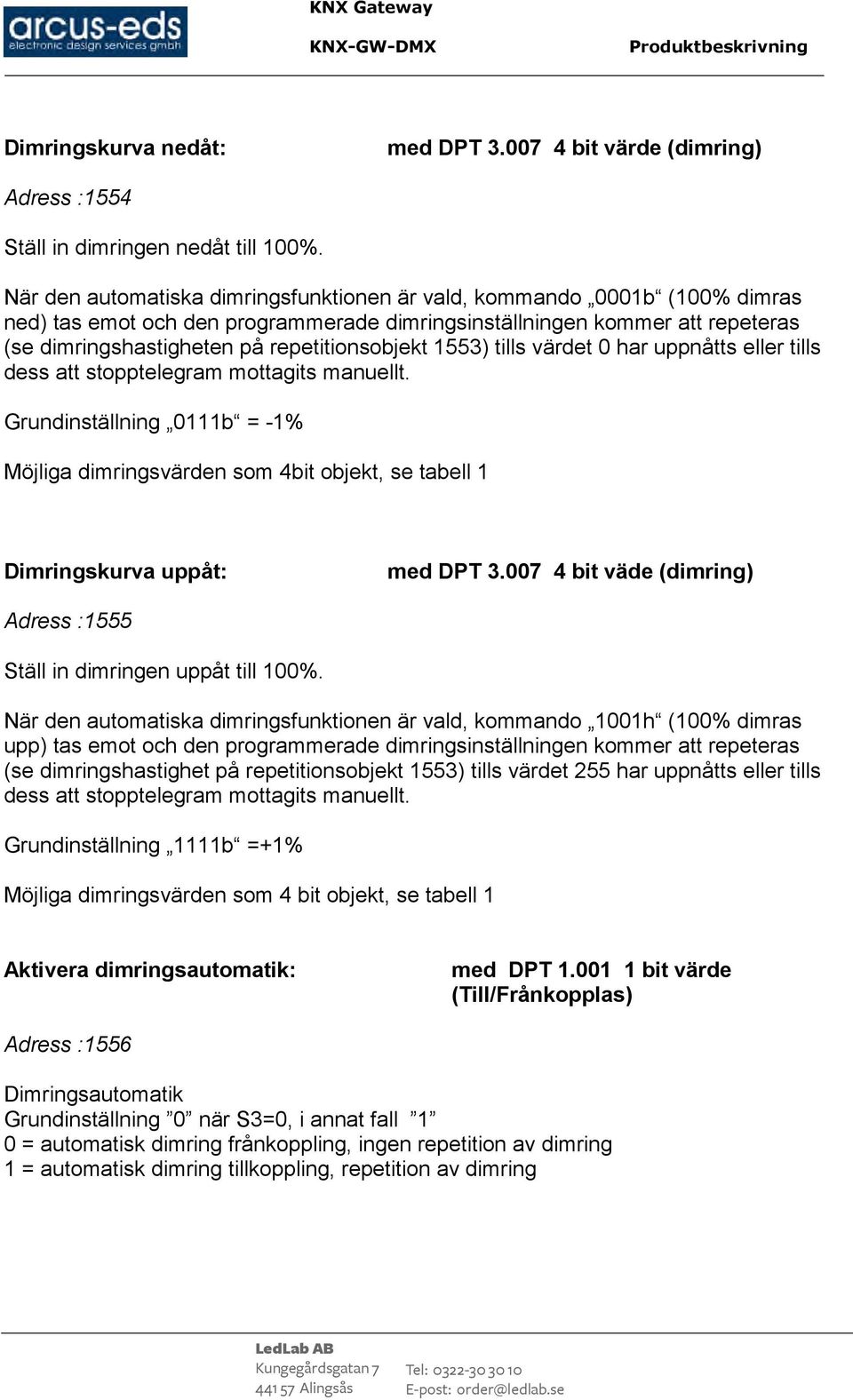

9 Dimringskurva nedåt: med DPT bit värde (dimring) Adress :1554 Ställ in dimringen nedåt till 100%. När den automatiska dimringsfunktionen är vald, kommando 0001b (100% dimras ned) tas emot och den programmerade dimringsinställningen kommer att repeteras (se dimringshastigheten på repetitionsobjekt 1553) tills värdet 0 har uppnåtts eller tills dess att stopptelegram mottagits manuellt. Grundinställning 0111b = -1% Möjliga dimringsvärden som 4bit objekt, se tabell 1 Dimringskurva uppåt: med DPT bit väde (dimring) Adress :1555 Ställ in dimringen uppåt till 100%. När den automatiska dimringsfunktionen är vald, kommando 1001h (100% dimras upp) tas emot och den programmerade dimringsinställningen kommer att repeteras (se dimringshastighet på repetitionsobjekt 1553) tills värdet 255 har uppnåtts eller tills dess att stopptelegram mottagits manuellt. Grundinställning 1111b =+1% Möjliga dimringsvärden som 4 bit objekt, se tabell 1 Aktivera dimringsautomatik: med DPT bit värde (Till/Frånkopplas) Adress :1556 Dimringsautomatik Grundinställning 0 när S3=0, i annat fall 1 0 = automatisk dimring frånkoppling, ingen repetition av dimring 1 = automatisk dimring tillkoppling, repetition av dimring

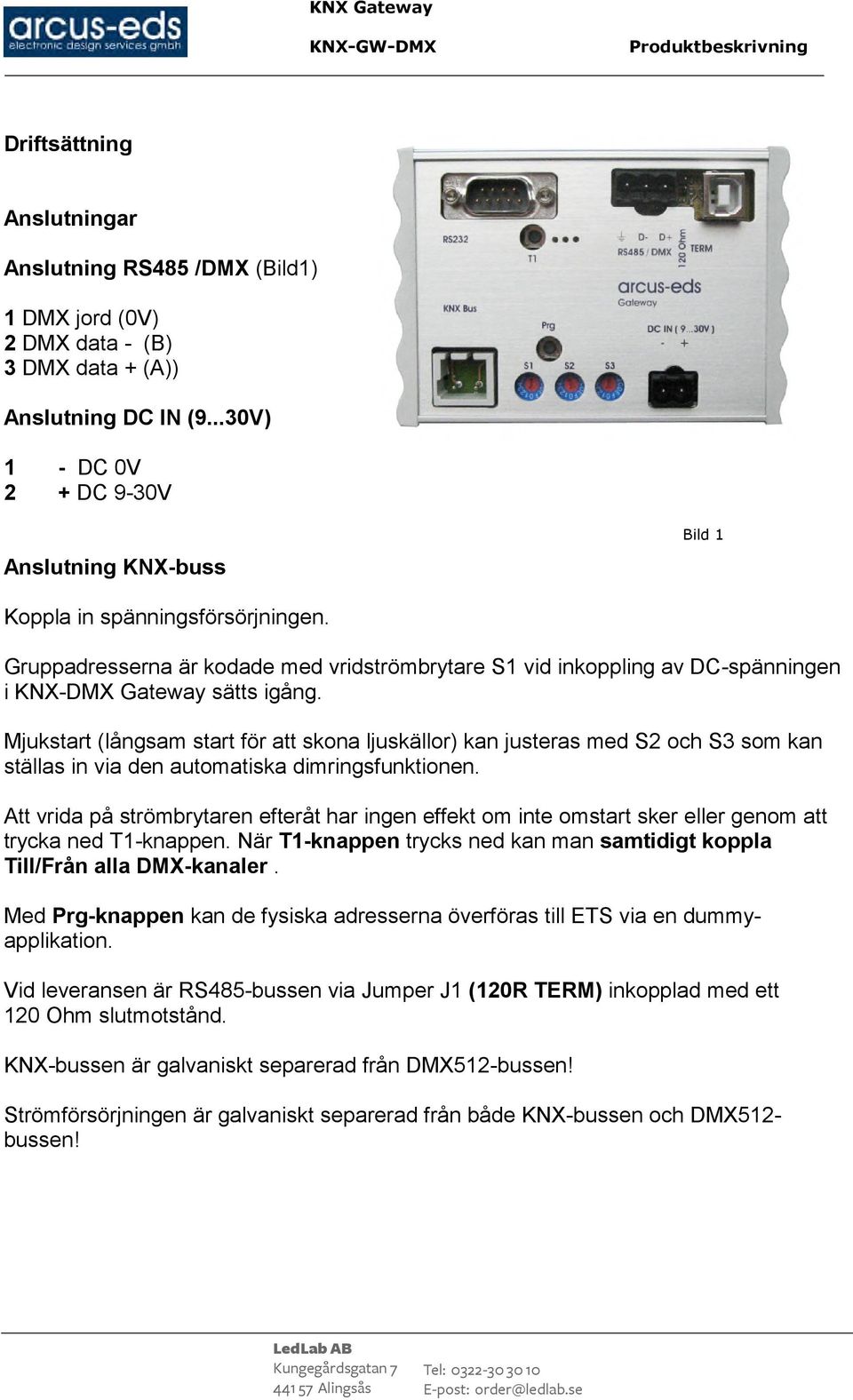

10 Driftsättning Anslutningar Anslutning RS485 /DMX (Bild1) 1 DMX jord (0V) 2 DMX data - (B) 3 DMX data + (A)) Anslutning DC IN (9...30V) 1 - DC 0V 2 + DC 9-30V Anslutning KNX-buss Bild 1 Koppla in spänningsförsörjningen. Gruppadresserna är kodade med vridströmbrytare S1 vid inkoppling av DC-spänningen i KNX-DMX Gateway sätts igång. Mjukstart (långsam start för att skona ljuskällor) kan justeras med S2 och S3 som kan ställas in via den automatiska dimringsfunktionen. Att vrida på strömbrytaren efteråt har ingen effekt om inte omstart sker eller genom att trycka ned T1-knappen. När T1-knappen trycks ned kan man samtidigt koppla Till/Från alla DMX-kanaler. Med Prg-knappen kan de fysiska adresserna överföras till ETS via en dummyapplikation. Vid leveransen är RS485-bussen via Jumper J1 (120R TERM) inkopplad med ett 120 Ohm slutmotstånd. KNX-bussen är galvaniskt separerad från DMX512-bussen! Strömförsörjningen är galvaniskt separerad från både KNX-bussen och DMX512- bussen!

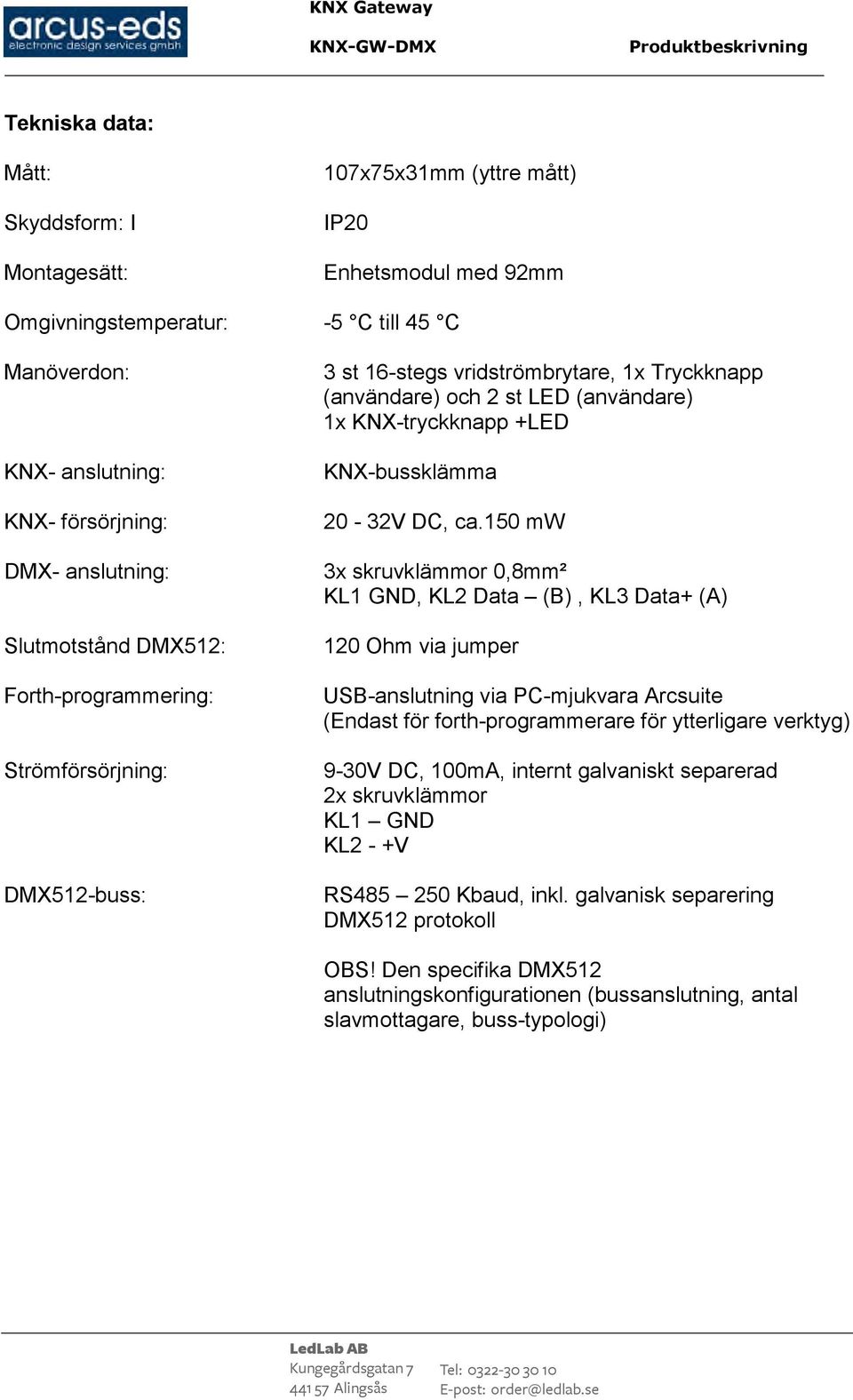

11 Tekniska data: Mått: Skyddsform: I Montagesätt: 107x75x31mm (yttre mått) IP20 Enhetsmodul med 92mm Omgivningstemperatur: -5 C till 45 C Manöverdon: KNX- anslutning: KNX- försörjning: DMX- anslutning: Slutmotstånd DMX512: Forth-programmering: Strömförsörjning: DMX512-buss: 3 st 16-stegs vridströmbrytare, 1x Tryckknapp (användare) och 2 st LED (användare) 1x KNX-tryckknapp +LED KNX-bussklämma 20-32V DC, ca.150 mw 3x skruvklämmor 0,8mm² KL1 GND, KL2 Data (B), KL3 Data+ (A) 120 Ohm via jumper USB-anslutning via PC-mjukvara Arcsuite (Endast för forth-programmerare för ytterligare verktyg) 9-30V DC, 100mA, internt galvaniskt separerad 2x skruvklämmor KL1 GND KL2 - +V RS Kbaud, inkl. galvanisk separering DMX512 protokoll OBS! Den specifika DMX512 anslutningskonfigurationen (bussanslutning, antal slavmottagare, buss-typologi)

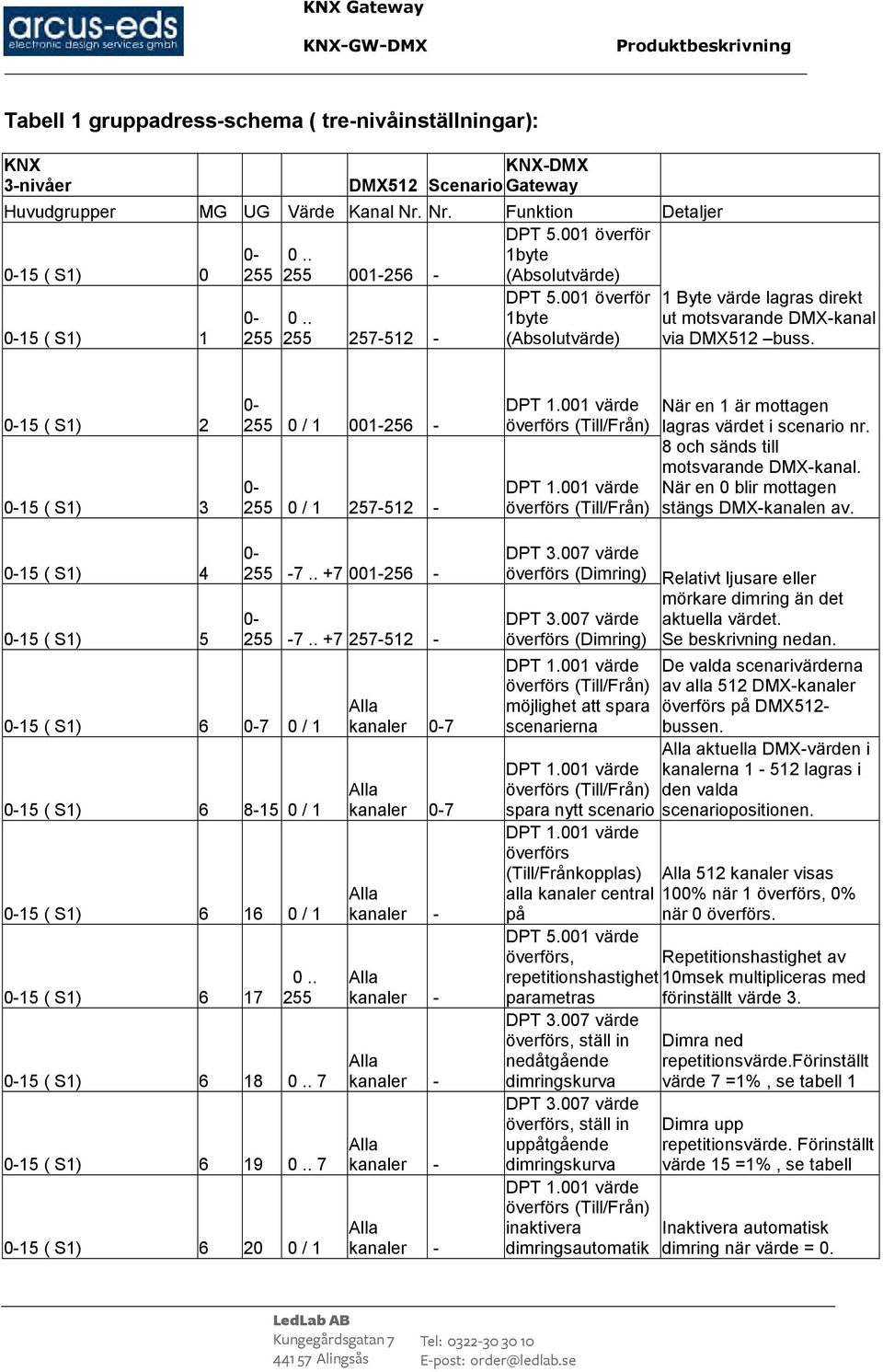

12 Tabell 1 gruppadress-schema ( tre-nivåinställningar): KNX 3-nivåer KNX-DMX DMX512 Scenario Gateway Huvudgrupper MG UG Värde Kanal Nr. Nr. Funktion Detaljer DPT överför 1byte 0-15 ( S1) (Absolutvärde) 0-15 ( S1) DPT överför 1byte (Absolutvärde) 1 Byte värde lagras direkt ut motsvarande DMX-kanal via DMX512 buss ( S1) ( S1) / / När en 1 är mottagen lagras värdet i scenario nr. 8 och sänds till motsvarande DMX-kanal. När en 0 blir mottagen stängs DMX-kanalen av ( S1) ( S1) ( S1) / ( S1) / ( S1) / ( S1) ( S1) ( S1) ( S1) / 1 kanaler 0-7 kanaler 0-7 kanaler - kanaler - kanaler - kanaler - kanaler - överförs (Dimring) överförs (Dimring) möjlighet att spara scenarierna spara nytt scenario Relativt ljusare eller mörkare dimring än det aktuella värdet. Se beskrivning nedan. De valda scenarivärderna av alla 512 DMX-kanaler överförs på DMX512- bussen. aktuella DMX-värden i kanalerna lagras i den valda scenariopositionen. överförs (Till/Frånkopplas) 512 kanaler visas alla kanaler central 100% när 1 överförs, 0% på när 0 överförs. DPT värde överförs, Repetitionshastighet av repetitionshastighet 10msek multipliceras med parametras förinställt värde 3. överförs, ställ in nedåtgående dimringskurva överförs, ställ in uppåtgående dimringskurva inaktivera dimringsautomatik Dimra ned repetitionsvärde.förinställt värde 7 =1%, se tabell 1 Dimra upp repetitionsvärde. Förinställt värde 15 =1%, se tabell Inaktivera automatisk dimring när värde = 0.

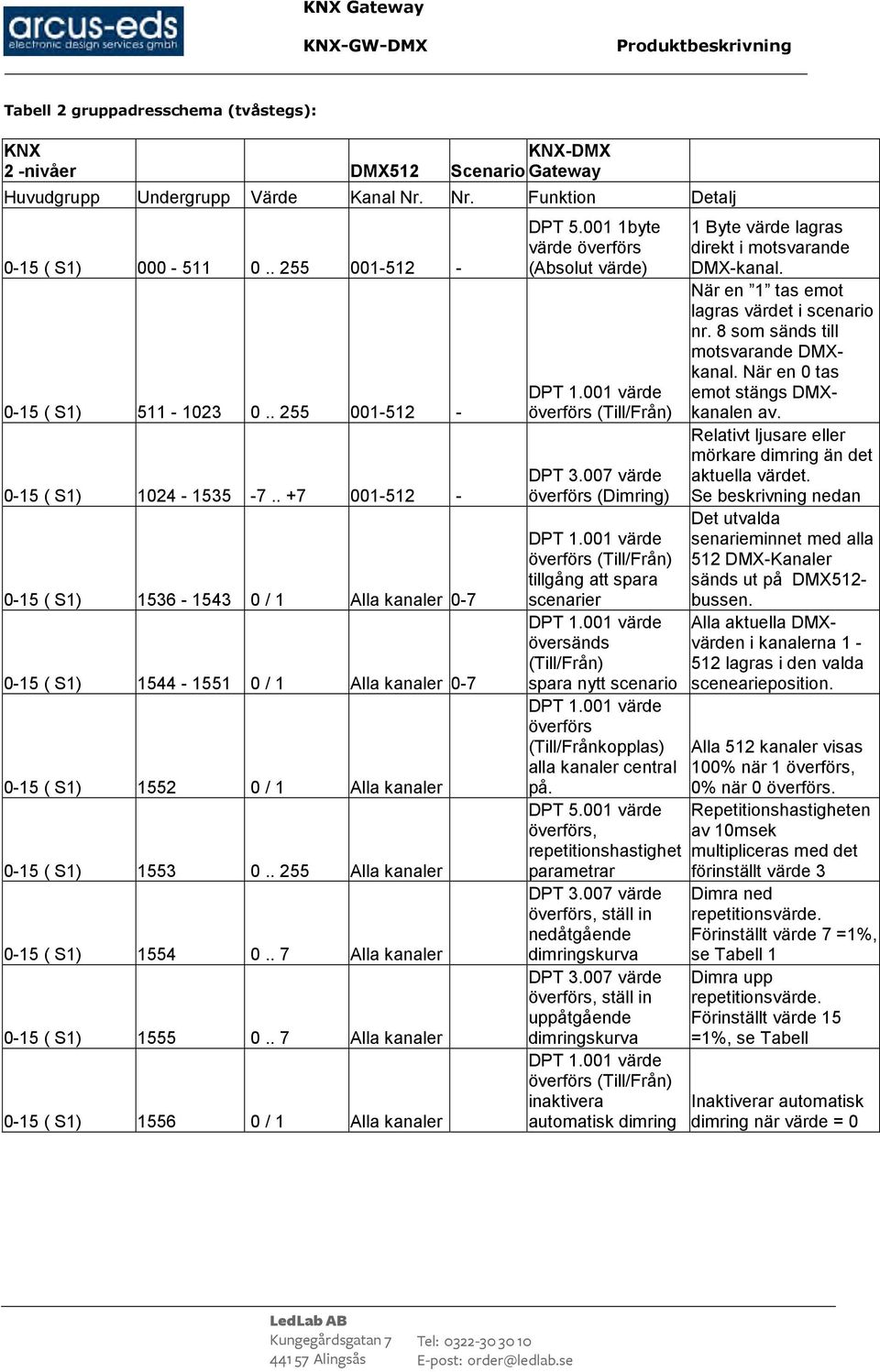

13 Tabell 2 gruppadresschema (tvåstegs): KNX KNX-DMX 2 -nivåer DMX512 Scenario Gateway Huvudgrupp Undergrupp Värde Kanal Nr. Nr. Funktion Detalj 0-15 ( S1) ( S1) ( S1) ( S1) / 1 kanaler ( S1) / 1 kanaler ( S1) / 1 kanaler 0-15 ( S1) kanaler 0-15 ( S1) kanaler 0-15 ( S1) kanaler 0-15 ( S1) / 1 kanaler DPT byte värde överförs (Absolut värde) överförs (Dimring) tillgång att spara scenarier översänds (Till/Från) spara nytt scenario överförs (Till/Frånkopplas) alla kanaler central på. 1 Byte värde lagras direkt i motsvarande DMX-kanal. När en 1 tas emot lagras värdet i scenario nr. 8 som sänds till motsvarande DMXkanal. När en 0 tas emot stängs DMXkanalen av. Relativt ljusare eller mörkare dimring än det aktuella värdet. Se beskrivning nedan Det utvalda senarieminnet med alla 512 DMX-Kanaler sänds ut på DMX512- bussen. aktuella DMXvärden i kanalerna lagras i den valda scenearieposition. 512 kanaler visas 100% när 1 överförs, 0% när 0 överförs. DPT värde Repetitionshastigheten överförs, av 10msek repetitionshastighet multipliceras med det parametrar förinställt värde 3 överförs, ställ in nedåtgående dimringskurva överförs, ställ in uppåtgående dimringskurva inaktivera automatisk dimring Dimra ned repetitionsvärde. Förinställt värde 7 =1%, se Tabell 1 Dimra upp repetitionsvärde. Förinställt värde 15 =1%, se Tabell Inaktiverar automatisk dimring när värde = 0
