IHC Checklista för planering av IHC-installation.

Transkript

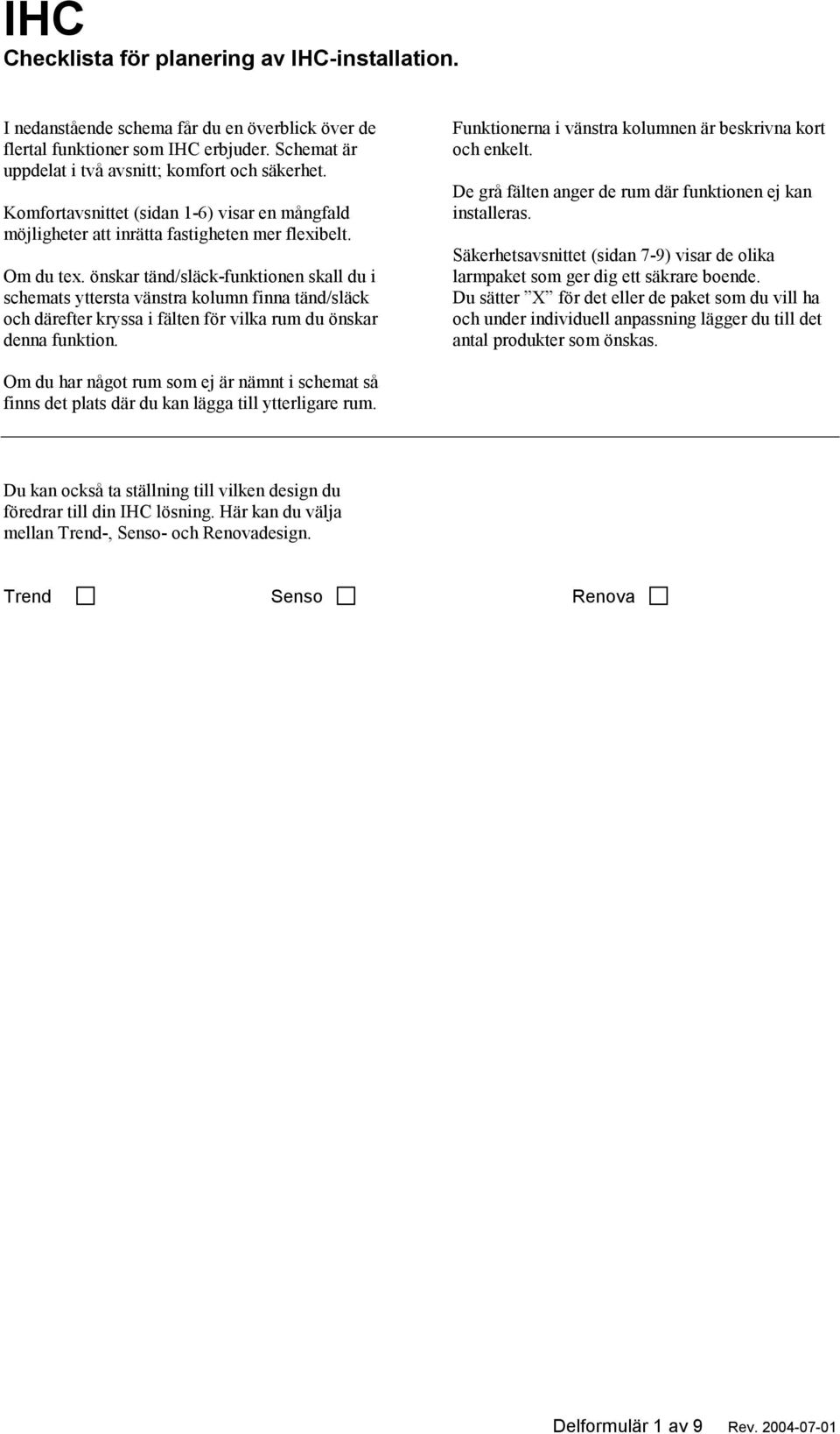

1 Checklista för planering av IHC-installation. I nedanstående schema får du en överblick över de flertal funktioner som IHC erbjuder. Schemat är uppdelat i två avsnitt; komfort och säkerhet. Komfortavsnittet (sidan 1-6) visar en mångfald möjligheter att inrätta fastigheten mer flexibelt. Om du tex. önskar tänd/släck-funktionen skall du i schemats yttersta vänstra kolumn finna tänd/släck och därefter kryssa i fälten för vilka rum du önskar denna funktion. Funktionerna i vänstra kolumnen är beskrivna kort och enkelt. De grå fälten anger de rum där funktionen ej kan installeras. Säkerhetsavsnittet (sidan 7-9) visar de olika larmpaket som ger dig ett säkrare boende. Du sätter X för det eller de paket som du vill ha och under individuell anpassning lägger du till det antal produkter som önskas. Om du har något rum som ej är nämnt i schemat så finns det plats där du kan lägga till ytterligare rum. Du kan också ta ställning till vilken design du föredrar till din IHC lösning. Här kan du välja mellan Trend-, Senso- och Renovadesign. Trend Senso Renova Delformulär 1 av 9 Rev

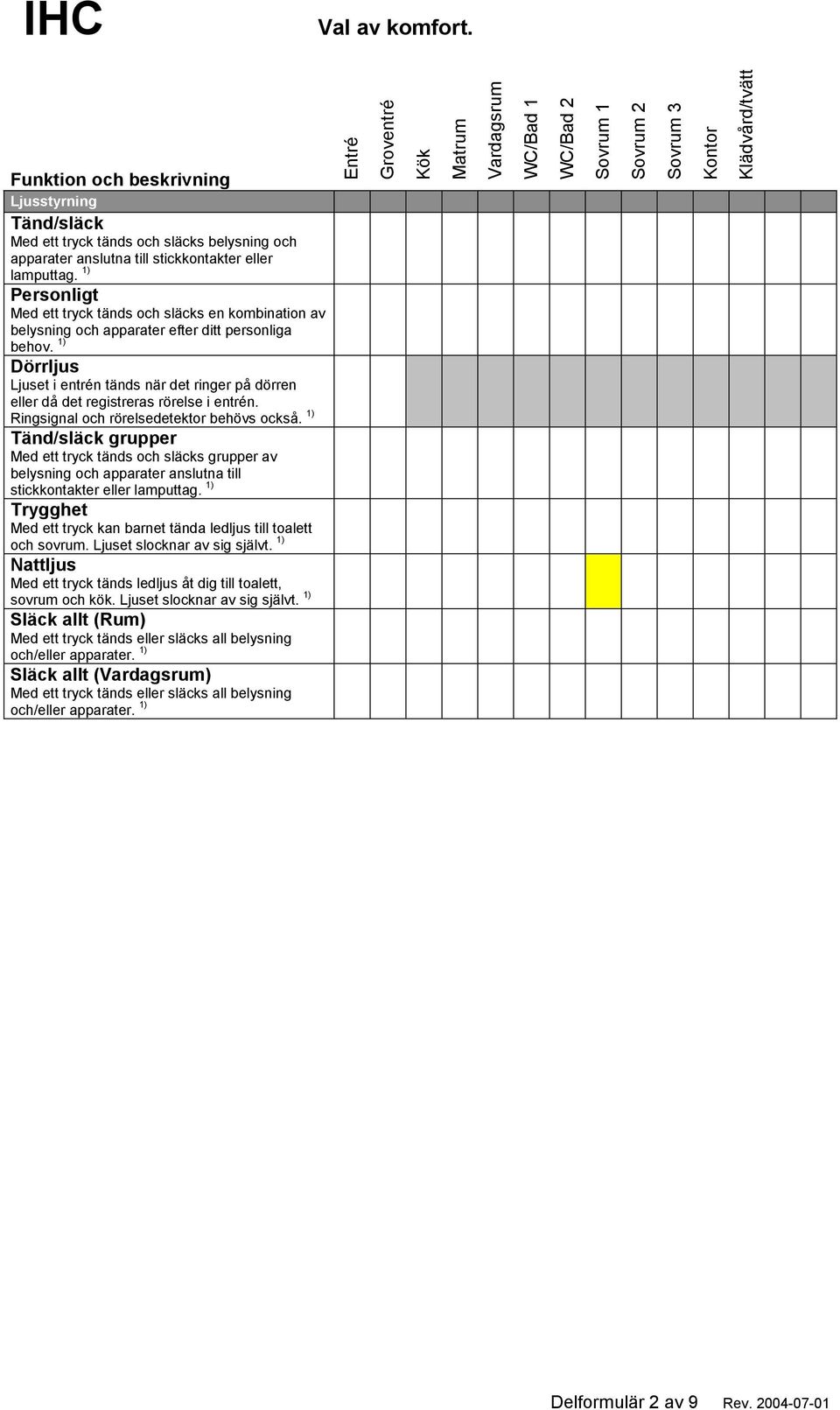

2 Ljusstyrning Tänd/släck Med ett tryck tänds och släcks belysning och apparater anslutna till stickkontakter eller lamputtag. Personligt Med ett tryck tänds och släcks en kombination av belysning och apparater efter ditt personliga behov. Dörrljus Ljuset i entrén tänds när det ringer på dörren eller då det registreras rörelse i entrén. Ringsignal och rörelsedetektor behövs också. Tänd/släck grupper Med ett tryck tänds och släcks grupper av belysning och apparater anslutna till stickkontakter eller lamputtag. Trygghet Med ett tryck kan barnet tända ledljus till toalett och sovrum. Ljuset slocknar av sig självt. Nattljus Med ett tryck tänds ledljus åt dig till toalett, sovrum och kök. Ljuset slocknar av sig självt. Släck allt (Rum) Med ett tryck tänds eller släcks all belysning och/eller apparater. Släck allt () Med ett tryck tänds eller släcks all belysning och/eller apparater. WC/Bad 1 Delformulär 2 av 9 Rev

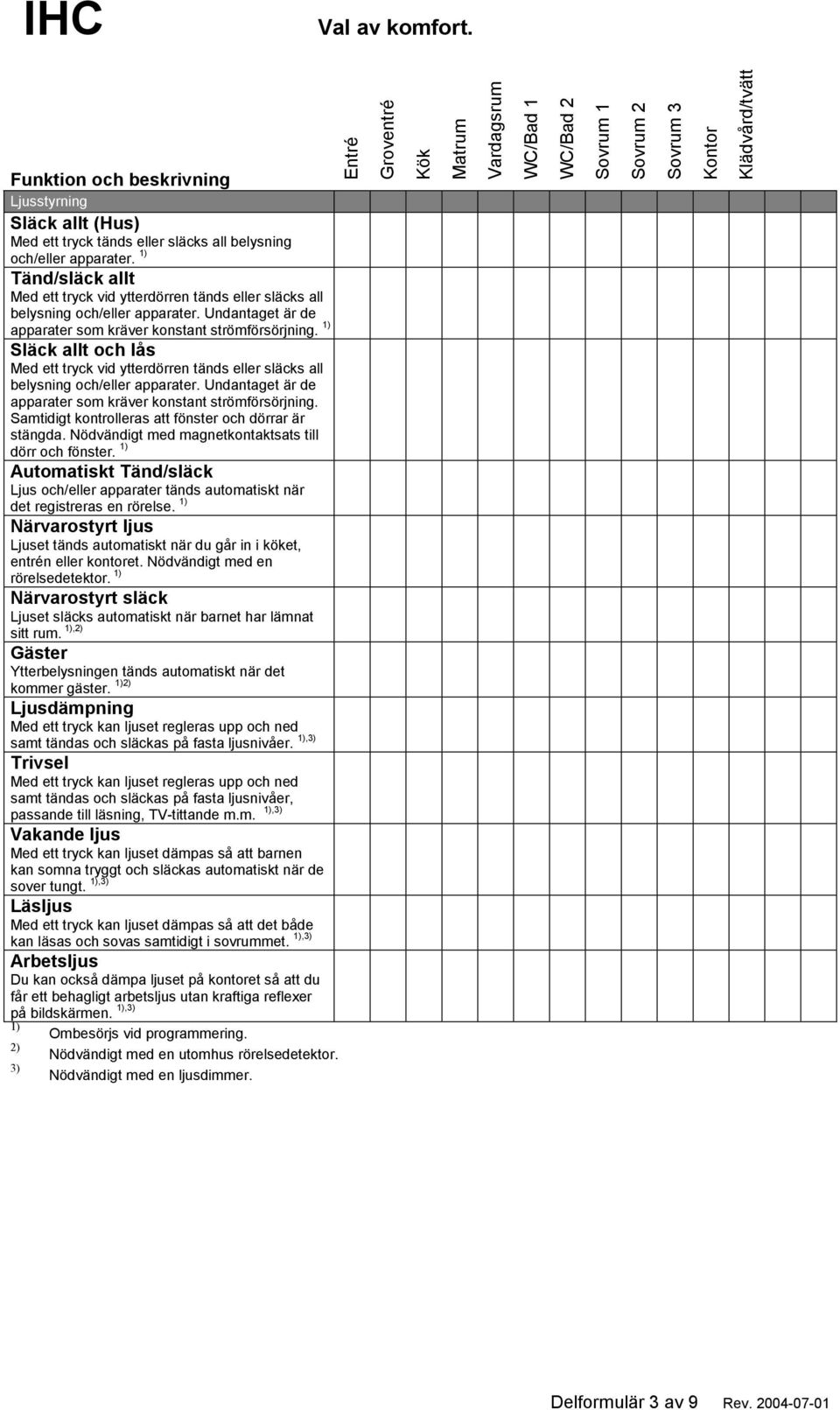

3 Ljusstyrning Släck allt (Hus) Med ett tryck tänds eller släcks all belysning och/eller apparater. Tänd/släck allt Med ett tryck vid ytterdörren tänds eller släcks all belysning och/eller apparater. Undantaget är de apparater som kräver konstant strömförsörjning. Släck allt och lås Med ett tryck vid ytterdörren tänds eller släcks all belysning och/eller apparater. Undantaget är de apparater som kräver konstant strömförsörjning. Samtidigt kontrolleras att fönster och dörrar är stängda. Nödvändigt med magnetkontaktsats till dörr och fönster. Automatiskt Tänd/släck Ljus och/eller apparater tänds automatiskt när det registreras en rörelse. Närvarostyrt ljus Ljuset tänds automatiskt när du går in i köket, entrén eller kontoret. Nödvändigt med en rörelsedetektor. Närvarostyrt släck Ljuset släcks automatiskt när barnet har lämnat sitt rum.,2) Gäster Ytterbelysningen tänds automatiskt när det kommer gäster. 2) Ljusdämpning Med ett tryck kan ljuset regleras upp och ned samt tändas och släckas på fasta ljusnivåer.,3) Trivsel Med ett tryck kan ljuset regleras upp och ned samt tändas och släckas på fasta ljusnivåer, passande till läsning, TV-tittande m.m.,3) Vakande ljus Med ett tryck kan ljuset dämpas så att barnen kan somna tryggt och släckas automatiskt när de sover tungt.,3) Läsljus Med ett tryck kan ljuset dämpas så att det både kan läsas och sovas samtidigt i sovrummet.,3) Arbetsljus Du kan också dämpa ljuset på kontoret så att du får ett behagligt arbetsljus utan kraftiga reflexer på bildskärmen.,3) 2) Nödvändigt med en utomhus rörelsedetektor. 3) Nödvändigt med en ljusdimmer. WC/Bad 1 Delformulär 3 av 9 Rev

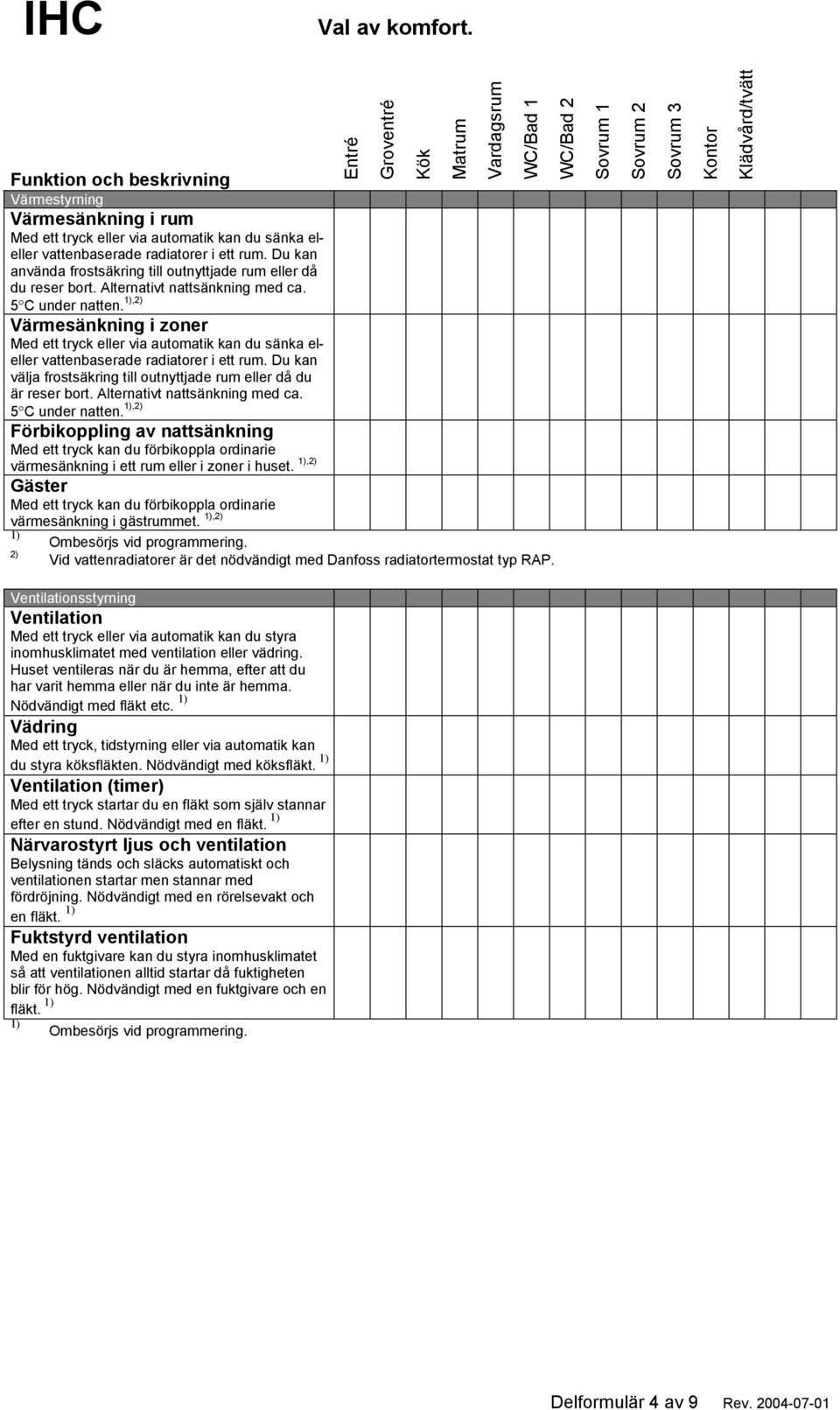

4 Värmestyrning Värmesänkning i rum Med ett tryck eller via automatik kan du sänka eleller vattenbaserade radiatorer i ett rum. Du kan använda frostsäkring till outnyttjade rum eller då du reser bort. Alternativt nattsänkning med ca. 5 C under natten.,2) Värmesänkning i zoner Med ett tryck eller via automatik kan du sänka eleller vattenbaserade radiatorer i ett rum. Du kan välja frostsäkring till outnyttjade rum eller då du är reser bort. Alternativt nattsänkning med ca. 5 C under natten.,2) Förbikoppling av nattsänkning Med ett tryck kan du förbikoppla ordinarie värmesänkning i ett rum eller i zoner i huset.,2) Gäster Med ett tryck kan du förbikoppla ordinarie värmesänkning i gästrummet.,2) 2) Vid vattenradiatorer är det nödvändigt med Danfoss radiatortermostat typ RAP. WC/Bad 1 Ventilationsstyrning Ventilation Med ett tryck eller via automatik kan du styra inomhusklimatet med ventilation eller vädring. Huset ventileras när du är hemma, efter att du har varit hemma eller när du inte är hemma. Nödvändigt med fläkt etc. Vädring Med ett tryck, tidstyrning eller via automatik kan du styra köksfläkten. Nödvändigt med köksfläkt. Ventilation (timer) Med ett tryck startar du en fläkt som själv stannar efter en stund. Nödvändigt med en fläkt. Närvarostyrt ljus och ventilation Belysning tänds och släcks automatiskt och ventilationen startar men stannar med fördröjning. Nödvändigt med en rörelsevakt och en fläkt. Fuktstyrd ventilation Med en fuktgivare kan du styra inomhusklimatet så att ventilationen alltid startar då fuktigheten blir för hög. Nödvändigt med en fuktgivare och en fläkt. Delformulär 4 av 9 Rev

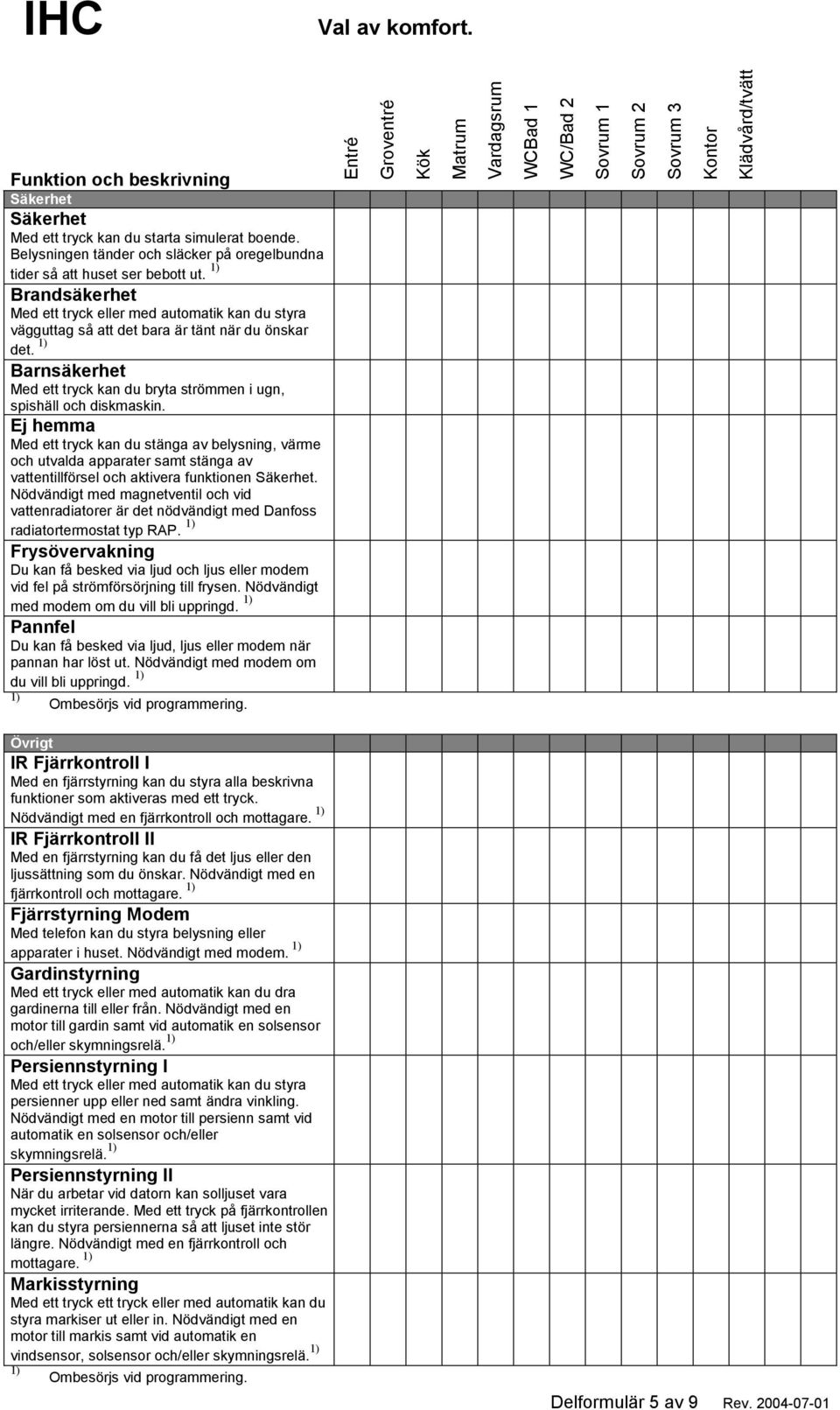

5 Säkerhet Säkerhet Med ett tryck kan du starta simulerat boende. Belysningen tänder och släcker på oregelbundna tider så att huset ser bebott ut. Brandsäkerhet Med ett tryck eller med automatik kan du styra vägguttag så att det bara är tänt när du önskar det. Barnsäkerhet Med ett tryck kan du bryta strömmen i ugn, spishäll och diskmaskin. Ej hemma Med ett tryck kan du stänga av belysning, värme och utvalda apparater samt stänga av vattentillförsel och aktivera funktionen Säkerhet. Nödvändigt med magnetventil och vid vattenradiatorer är det nödvändigt med Danfoss radiatortermostat typ RAP. Frysövervakning Du kan få besked via ljud och ljus eller modem vid fel på strömförsörjning till frysen. Nödvändigt med modem om du vill bli uppringd. Pannfel Du kan få besked via ljud, ljus eller modem när pannan har löst ut. Nödvändigt med modem om du vill bli uppringd. WCBad 1 Övrigt IR Fjärrkontroll I Med en fjärrstyrning kan du styra alla beskrivna funktioner som aktiveras med ett tryck. Nödvändigt med en fjärrkontroll och mottagare. IR Fjärrkontroll II Med en fjärrstyrning kan du få det ljus eller den ljussättning som du önskar. Nödvändigt med en fjärrkontroll och mottagare. Fjärrstyrning Modem Med telefon kan du styra belysning eller apparater i huset. Nödvändigt med modem. Gardinstyrning Med ett tryck eller med automatik kan du dra gardinerna till eller från. Nödvändigt med en motor till gardin samt vid automatik en solsensor och/eller skymningsrelä. Persiennstyrning I Med ett tryck eller med automatik kan du styra persienner upp eller ned samt ändra vinkling. Nödvändigt med en motor till persienn samt vid automatik en solsensor och/eller skymningsrelä. Persiennstyrning II När du arbetar vid datorn kan solljuset vara mycket irriterande. Med ett tryck på fjärrkontrollen kan du styra persiennerna så att ljuset inte stör längre. Nödvändigt med en fjärrkontroll och mottagare. Markisstyrning Med ett tryck ett tryck eller med automatik kan du styra markiser ut eller in. Nödvändigt med en motor till markis samt vid automatik en vindsensor, solsensor och/eller skymningsrelä. Delformulär 5 av 9 Rev

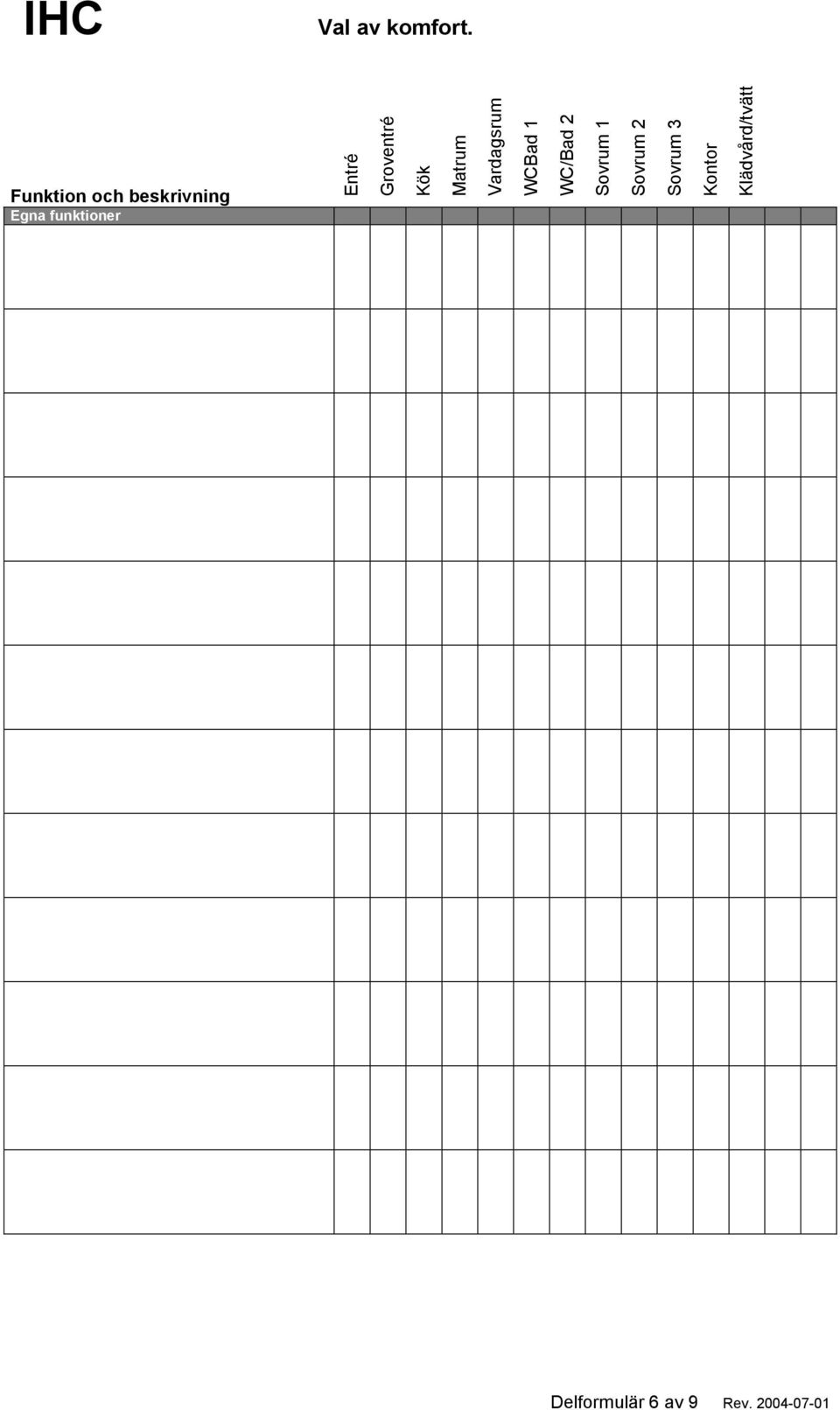

6 Egna funktioner WCBad 1 Delformulär 6 av 9 Rev

7 Innehåll Baspaket Inbrott Antal i paket Val av säkerhet. Individuell anpassning Beskrivning Rörelsedetektor 2 Startar larm vid registrering av rörelse i lokal. Bör placeras på centrala platser där man är tvungen att passera för att komma runt i huset och platser där det kan letas efter värdesaker. Magnetkontaktsats 3 Startar larm om dörr eller fönster öppnas. Informerar samtidigt statusknappen om fönster eller dörrar står öppna i samband med påkoppling av larm. Bör också monteras i fönster på markplan. Inomhussirén 2 Ljuder vid larm för att larmet skall inbrottstjuven. Placeras centralt i huset. Utomhussirén 1 Ljuder vid larm för att larmet skall inbrottstjuven. Placeras utanför huset. Statusknapp 1 Kopplar på och av larm samt indikerar om fönster och dörrar ej är stängda. Placeras vid mest använda utgång. Tillvalsprodukter Röstmodem Batteribackup m. ackumulator Kodförbikopplare Sänder larmsignal vidare till valda telefonnummer som t.ex. larmcentral, om avtal finns med sådan. Talsyntes anger larmtyp om röstmodemet används till flera ändamål. Placeras invid centralen. Spänningsförsörjer larmet med hjälp av ett batteri upp till 1 timma. Batteriet bör med månaders intervall (minst 36 månader) funktionstestas. Placeras invid centralen. Kopplar på och av larm med upp till 8-siffrors kod. Kan placeras både utom- och inomhus. Delformulär 7 av 9 Rev

8 Innehåll Baspaket Brand Antal i paket Val av säkerhet. Individuell anpassning Beskrivning Rökdetektor med batterieliminator 3 Sänder signal via IHC-styrenheten till sirén som ljuder när rök detekteras. För att minska brandrisken i de elektriska installationerna kan IHC-styrenheten programmeras till att göra det mesta av el-installationen spänningslös. Bör placeras i centralt belägna rum eller i rum där brand lättare kan uppstå. Rökdetektorn bör funktionstestas regelbundet. Inomhussirén 3 Ljuder vid larm för att larmet skall inbrottstjuven. Placeras centralt i huset. Tillvalsprodukter Röstmodem Batteribackup m. ackumulator Sänder larmsignal vidare till valda telefonnummer som t.ex. larmcentral, om avtal finns med sådan. Talsyntes anger larmtyp om röstmodemet används till flera ändamål. Möjlighet till inspelning av egna meddelanden. Placeras invid centralen. Spänningsförsörjer larmet med hjälp av ett batteri upp till 1 timma. Batteriet bör med månaders intervall (minst 36 månader) funktionstestas. Placeras invid centralen. Innehåll Baspaket Vattenläckage Antal i paket Individuell anpassning Beskrivning Läckagesensor 2 Sänder signal via IHC-styrenheten till magnetventil som stänger av vattentillförseln. Kan placeras under disk- eller tvättmaskin samt i rum där risk finns för vattenläckage utan att det upptäcks med detsamma. Magnetventil 1 Stänger av vattentillförseln vid läckagelarm. Placeras så nära vattenmätaren som möjligt. Tillvalsprodukter Röstmodem Batteribackup m. ackumulator Sänder larmsignal vidare till valda telefonnummer som t.ex. larmcentral, om avtal finns med sådan. Talsyntes anger larmtyp om röstmodemet används till flera ändamål. Möjlighet till inspelning av egna meddelanden. Placeras invid centralen. Spänningsförsörjer larmet med hjälp av ett batteri upp till 1 timma. Batteriet bör med månaders intervall (minst 36 månader) funktionstestas. Placeras invid centralen. Delformulär 8 av 9 Rev

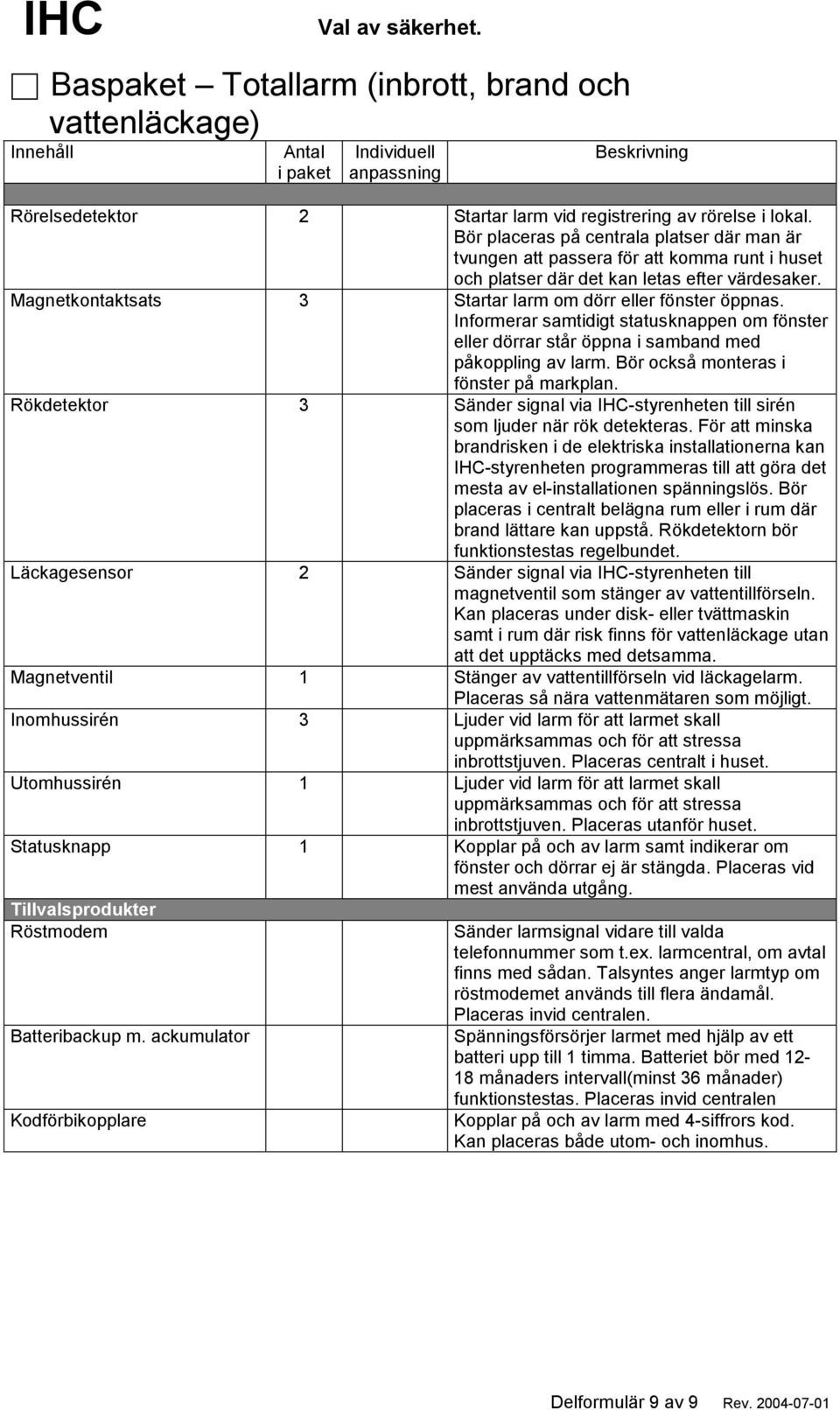

9 Val av säkerhet. Baspaket Totallarm (inbrott, brand och vattenläckage) Innehåll Antal i paket Individuell anpassning Beskrivning Rörelsedetektor 2 Startar larm vid registrering av rörelse i lokal. Bör placeras på centrala platser där man är tvungen att passera för att komma runt i huset och platser där det kan letas efter värdesaker. Magnetkontaktsats 3 Startar larm om dörr eller fönster öppnas. Informerar samtidigt statusknappen om fönster eller dörrar står öppna i samband med påkoppling av larm. Bör också monteras i fönster på markplan. Rökdetektor 3 Sänder signal via IHC-styrenheten till sirén som ljuder när rök detekteras. För att minska brandrisken i de elektriska installationerna kan IHC-styrenheten programmeras till att göra det mesta av el-installationen spänningslös. Bör placeras i centralt belägna rum eller i rum där brand lättare kan uppstå. Rökdetektorn bör funktionstestas regelbundet. Läckagesensor 2 Sänder signal via IHC-styrenheten till magnetventil som stänger av vattentillförseln. Kan placeras under disk- eller tvättmaskin samt i rum där risk finns för vattenläckage utan att det upptäcks med detsamma. Magnetventil 1 Stänger av vattentillförseln vid läckagelarm. Placeras så nära vattenmätaren som möjligt. Inomhussirén 3 Ljuder vid larm för att larmet skall inbrottstjuven. Placeras centralt i huset. Utomhussirén 1 Ljuder vid larm för att larmet skall inbrottstjuven. Placeras utanför huset. Statusknapp 1 Kopplar på och av larm samt indikerar om fönster och dörrar ej är stängda. Placeras vid mest använda utgång. Tillvalsprodukter Röstmodem Batteribackup m. ackumulator Kodförbikopplare Sänder larmsignal vidare till valda telefonnummer som t.ex. larmcentral, om avtal finns med sådan. Talsyntes anger larmtyp om röstmodemet används till flera ändamål. Placeras invid centralen. Spänningsförsörjer larmet med hjälp av ett batteri upp till 1 timma. Batteriet bör med månaders intervall(minst 36 månader) funktionstestas. Placeras invid centralen Kopplar på och av larm med 4-siffrors kod. Kan placeras både utom- och inomhus. Delformulär 9 av 9 Rev
