Atlas Copco Cobra bensindrivna borr- och bilningsmaskiner Universalverktyg för högre produktivitet

Transkript

1 Atlas Copco Cobra bensindrivna borr- och bilningsmaskiner Universalverktyg för högre produktivitet

2 Cobra en pålitlig lagspelare Borr- och bilningsmaskinen Cobra har sedan den först presenterades på 1950-talet skaffat sig en lojal användarskara. Vad är hemligheten bakom framgångarna? Det är helt klart de låga omkostnaderna. Så här ligger det till: för det första är Cobra i högsta grad portabel, för det andra är det i princip ingen uppstartningstid, för det tredje är den extremt lättstartad, för det fjärde bidrar den ergonomiska utformningen till ökad produktivitet och sist men inte minst är den ytterst lättservad. En bilningsmaskin för varje uppgift Det finns en Cobra som även fungerar som borrmaskin, en Cobra som är särskilt utformad för syllpackning och en Cobra som helt enkelt slår hårt. Lägg sedan till en serie olika mejselverktyg och du har en Cobra som uppfyller alla dina krav - oavsett om du ska skära eller bila, packa eller driva, borra eller klyva sten. Cobra pro Cobra TT Cobra Combi 2

3 Borr- och bilningsmaskiner att ta med Cobra är en maskin som du enkelt kan bära med dig. Det beror på att den är bensindriven, så du behöver inga kompressorer, slangar eller kablar. Cobra fungerar utmärkt för små, snabba jobb. Det kan vara inhängnadsjobb där du måste röra dig längs en jämn linje. Det kan vara jobb på svåråtkomliga, avlägsna platser. I själva verket är Cobra å praktisk att den tillhör inventarierna på räddningstjänstföretag runt om i världen.. Cobra bilningsmaskiner har mycket goda vibrationsvärden. Förbättringarna på Cobra Combi har t.ex. inneburit ännu lägre vibrationsnivåer jämfört med föregående modell. För att underlätta jämförelsen finns vibrationsvärden i tre plan, uppmätta i enlighet med ISO Eftersom vi alltid sätter användarkomforten högst ser ett omkonstruerat ljuddämparsystem till att bullernivåerna håller sig inom fastställda gränsvärden. Renare utsläpp, mindre vibrationer, mindre buller Samtliga Cobramodeller uppfyller EPA-kraven för USAmarknaden samt EU:s krav för Europamarknaden*. * EPA: Fas 3 Utsläppsnormer för små motorer som inte körs på väg (klass 5) EU: EG 97/68/EG med ändring 2002/88/EG Utsläppsjämförelse Föregående Generation 2010 generation Jämfört med föregående generation har kolväteutsläppen minskat med ca 50%. Lätt att transportera En Cobra väger bara 25 kg och får lätt plats i bagageutrymmet på en bil. Du kan även få den i en transportlåda av trä. 3

4 Cobra Pro Få arbetet gjort snabbare Cobra Pro är den mest hårdslående bilningsmaskinen i vårt utbud. Den uppmäter otroliga 60 joule vid spetsen på verktyget, och levererar nästan dubbla slagenergin jämfört med andra bensindrivna spett på marknaden. Den har faktiskt samma förhållande mellan kraft och vikt som många trycklufts- eller hydrauldrivna spett, men utan både elkablar och slangar. Hög produktivitet Cobra Pro hjälper dig att få jobbet gjort snabbare. Det är tack vare en kombination av hög slagenergi och hög slagfrekvens. Kombinationen gör Cobra Pro till en enormt produktiv maskin. Tack vare det breda verktygsutbudet kan du använda Cobra Pro till allt från skärning och brytning till drivning och packning. Användningsområden Använd Cobra Pro till att bila i betong skära asfalt gräva driva ned stolpar till staket driva ned stänger och jordspik packa jord packa ballast under syllar Lätt att starta Tack vare en dekompressionsventil och elektronisk tändning är Cobra Pro och Cobra TT lättstartade i alla väder. Det nya tanklocket gör starten ännu lättare än förr. Lång livslängd Det högeffektiva luftfiltret i Cobra Pro och Cobra TT ger längre livslängd. Det är lättåtkomligt för snabb service. 4

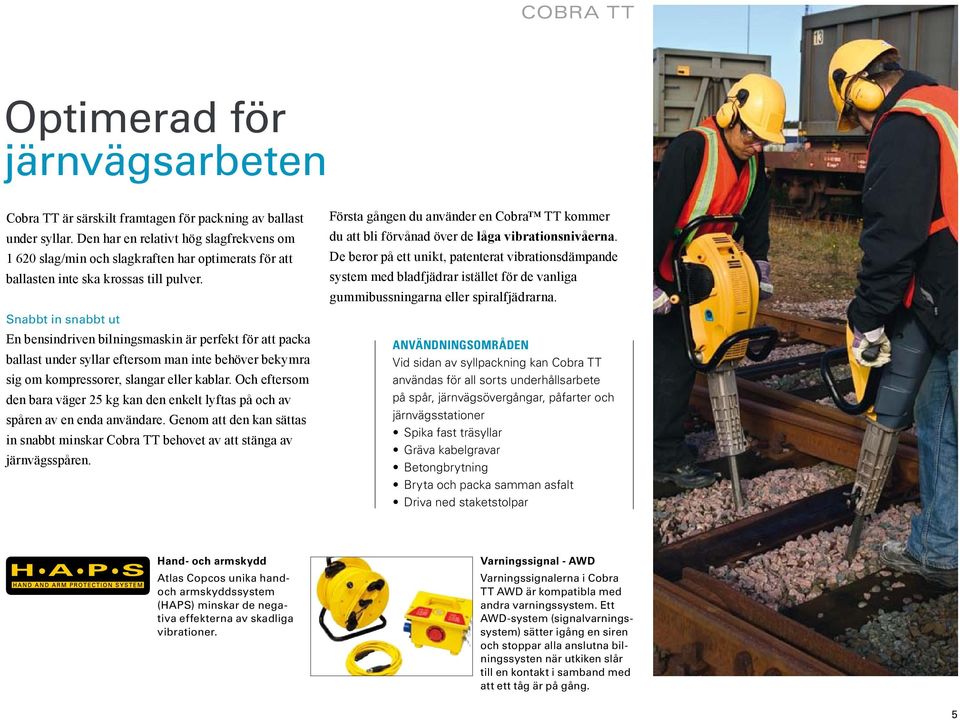

5 Cobra TT Optimerad för järnvägsarbeten Cobra TT är särskilt framtagen för packning av ballast under syllar. Den har en relativt hög slagfrekvens om slag/min och slagkraften har optimerats för att ballasten inte ska krossas till pulver. Snabbt in snabbt ut En bensindriven bilningsmaskin är perfekt för att packa ballast under syllar eftersom man inte behöver bekymra sig om kompressorer, slangar eller kablar. Och eftersom den bara väger 25 kg kan den enkelt lyftas på och av spåren av en enda användare. Genom att den kan sättas in snabbt minskar Cobra TT behovet av att stänga av järnvägsspåren. Första gången du använder en Cobra TT kommer du att bli förvånad över de låga vibrationsnivåerna. De beror på ett unikt, patenterat vibrationsdämpande system med bladfjädrar istället för de vanliga gummibussningarna eller spiralfjädrarna. Användningsområden Vid sidan av syllpackning kan Cobra TT användas för all sorts underhållsarbete på spår, järnvägsövergångar, påfarter och järnvägsstationer Spika fast träsyllar Gräva kabelgravar Betongbrytning Bryta och packa samman asfalt Driva ned staketstolpar Hand- och armskydd Atlas Copcos unika handoch armskyddssystem (HAPS) minskar de negativa effekterna av skadliga vibrationer. Varningssignal - AWD Varningssignalerna i Cobra TT AWD är kompatibla med andra varningssystem. Ett AWD-system (signalvarningssystem) sätter igång en siren och stoppar alla anslutna bilningssysten när utkiken slår till en kontakt i samband med att ett tåg är på gång. 5

6 Cobra Combi Ett verkligt universalverktyg Cobra Combi är inte bara spettet med sting, utan det fungerar också som en kraftfull borrmaskin. Denna mångsidiga maskin kan borra upp till 30 cm per minut i solid granit och ner till två meters djup, tack vare den inbyggda luftspolningen. och packning. Så, oavsett om du behöver bila upp lite betong eller klyva en sten kan du utföra jobbet på samma tid som det tar att ställa upp en kompressor samt koppla och dra slangar. Cobra Combi är perfekt för lätta underhållsarbeten eller när man jobbar på en mer otillgänglig plats. Den levereras i en bärbar låda som lätt får plats i bilens bagageutrymme. Oavsett typ av arbete Med sitt omfattande mejselprogram kan Cobra Pro användas till allt från skärning och bilning till drivning Användningsområden Cobra Combi klarar att: bila i betong borra skära asfalt gräva klyva stenar driva ned stolpar till staket driva ned stänger och jordspik packa jord packa ballast under syllar Lättstartad Med elektronisk tändning, nykonstruerat tanklock och choke ä Cobra Combi lättstartad i alla väder. En startrulle (tillbehör) gör det lättare att starta maskinen när den står högre upp än användaren. Funktionsväljare Vrid reglaget neråt när du ska borra. Då sätts rotation och luftspolning igång. När du ska bryta, vrid den uppåt. 6

7 Vibration & buller Cobra Pro Cobra TT Cobra Combi Vikt kg Längd mm Djup mm Bredd över handtagen mm Slagkraft Joule 60 (vid slag/min) 40 (vid 1620 slag/min) (vid 2700 slag/min) Slagfrekvens (högsta hastighet) slag/min Borrsjunkning med 34 mm borr mm/min Max borrdjup m Borrens rotationshastighet v/min 250 Motor Motortyp 1 cylinder, tvåtakt 1 cylinder, tvåtakt 1 cylinder, tvåtakt Cylindervolym cc Effekt kw 2 (vid v/min) 1,5 (vid 6500 v/min) 2 (vid 2600 v/min) Kylsystem Fläktkyld Fläktkyld Fläktkyld Startsystem Rekylstart Rekylstart Magnapull Rekommenderat bränsle Bensin, oktan blyfri Bensin, oktan blyfri Bensin, oktan blyfri Bränslekapacitet l 1,0 1,0 1,2 Bränsleförbrukning l/tim 0,9 0,8 1,3-1,5 Bränsleblandning % Olja Atlas Copco tvåtaktsolja eller liknande Atlas Copco tvåtaktsolja eller liknande Atlas Copco tvåtaktsolja eller liknande Vibrationsnivå, 3 axlar (ISO ) 1) m/s 2 4,3 4,5 5,8 (bilning) 9,3 (borrning) Garanterad ljudeffektnivå (2000/14/EC) 1) Lw, db (A) Ljudtrycksnivå (ISO 11203) 1) Lp, r=1m, db(a) Modell Nacke (dim.) Artikelnr Cobra Pro 32x Cobra Pro 32x Cobra Pro 28x Cobra Pro 28x Cobra TT 32x Cobra TT 32x Cobra TT 28x Cobra TT 28x Cobra TT AWD 32x Cobra Combi 22x ) Viktigt: Detaljuppgifter om mätningarna finns i säkerhetsinstruktion och bruksanvisning till produkten (artikelnr (Cobra Pro/TT), (Cobra Combi)) som kan hämtas på 7

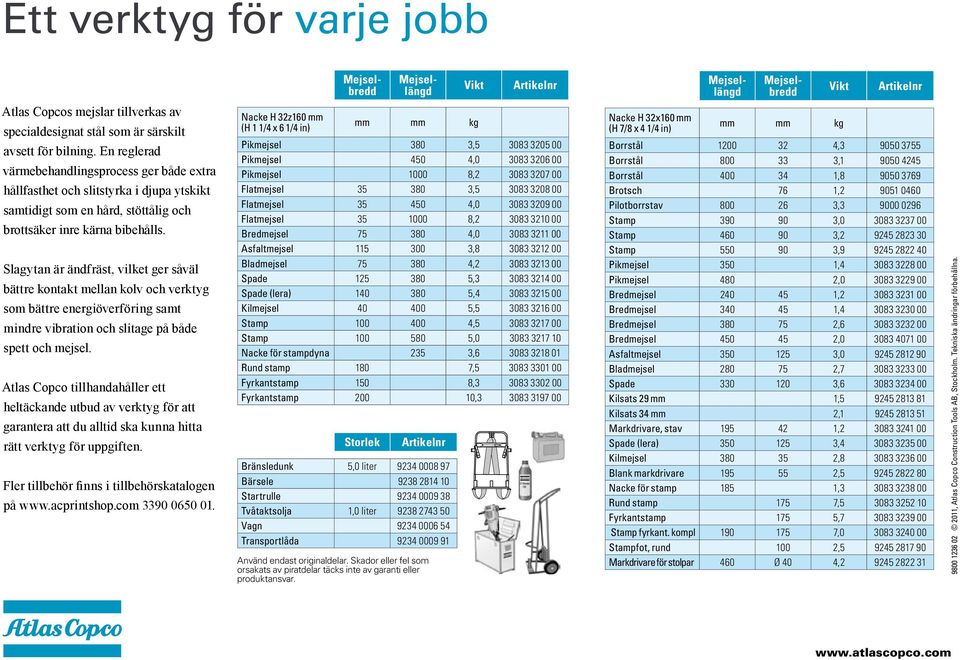

8 Ett verktyg för varje jobb Mejsellängd Vikt Artikelnr Mejselbredd Mejsellängd Mejselbredd Vikt Artikelnr Atlas Copcos mejslar tillverkas av specialdesignat stål som är särskilt avsett för bilning. En reglerad värmebehandlingsprocess ger både extra hållfasthet och slitstyrka i djupa ytskikt samtidigt som en hård, stöttålig och brottsäker inre kärna bibehålls. Slagytan är ändfräst, vilket ger såväl bättre kontakt mellan kolv och verktyg som bättre energiöverföring samt mindre vibration och slitage på både spett och mejsel. Atlas Copco tillhandahåller ett heltäckande utbud av verktyg för att garantera att du alltid ska kunna hitta rätt verktyg för uppgiften. Fler tillbehör finns i tillbehörskatalogen på Nacke H 32z160 mm (H 1 1/4 x 6 1/4 in) mm mm kg Pikmejsel 380 3, Pikmejsel 450 4, Pikmejsel , Flatmejsel , Flatmejsel , Flatmejsel , Bredmejsel , Asfaltmejsel , Bladmejsel , Spade , Spade (lera) , Kilmejsel , Stamp , Stamp , Nacke för stampdyna 235 3, Rund stamp 180 7, Fyrkantstamp 150 8, Fyrkantstamp , Storlek Artikelnr Bränsledunk 5,0 liter Bärsele Startrulle Tvåtaktsolja 1,0 liter Vagn Transportlåda Använd endast originaldelar. Skador eller fel som orsakats av piratdelar täcks inte av garanti eller produktansvar. Nacke H 32x160 mm (H 7/8 x 4 1/4 in) mm mm kg Borrstål , Borrstål , Borrstål , Brotsch 76 1, Pilotborrstav , Stamp , Stamp , Stamp , Pikmejsel 350 1, Pikmejsel 480 2, Bredmejsel , Bredmejsel , Bredmejsel , Bredmejsel , Asfaltmejsel , Bladmejsel , Spade , Kilsats 29 mm 1, Kilsats 34 mm 2, Markdrivare, stav , Spade (lera) , Kilmejsel , Blank markdrivare , Nacke för stamp 185 1, Rund stamp 175 7, Fyrkantstamp 175 5, Stamp fyrkant. kompl , Stampfot, rund 100 2, Markdrivare för stolpar 460 Ø 40 4, , Atlas Copco Construction Tools AB, Stockholm. Tekniska ändringar förbehållna.
