1 Multihammare, borr- och kombinationshammare, bilningshammare En elektropneumatisk borrhammare från Metabo är alltid rätt val om du vill borra i hårda material som t e sten eller betong och dessutom vill utföra bilningsarbeten. Den pneumatiska slagmekanismen slår med hög energi så gott som utan presskraft. Denna energi driver in borren eller mejseln i betongen. Energimängden i ett slag mäts upp i joule och utgör måttet på den kapacitet som en borrhammare kan avge. Ju större borrdiameter som används och ju högre krav på bilningskapaciteten som ställs, desto större energi (uppmätt i joule) ska Metabo-borrhammaren avge. Ju större slagenergin i borrhammaren är, desto hårdare är slaget och desto snabbare kan borrningen utföras. Och för smart borrning i väggar, om du är osäker på var ledningarna ligger, kan vi rekommendera Metabo»Contact«-borrhammaren: Så snart tillsatsverktyget stöter emot ett ledande material som är jordat kopplas maskinen genast ifrån. Tack vare slagstoppsfunktionen kan vissa Metabo-borrhammare även användas till borrning i trä, stål eller aluminium, eller till att skruva ut eller dra in skruvar, medan borrhammare med rotationsstopp även är lämpliga för mindre bilningsarbeten. Innan du väljer rätt Metabo-borrhammare bör du framför allt jämföra de olika värdena för enkelslagsenergi och välja rätt tillsatsverktyg. Borrhammare behöver olika borr, t e med SDS-Pluseller SDS-ma-fästen, som är anpassade till maskinernas höga slagkraft. Normala installationsborr med hårdmetallskär kan inte användas i borrhammare. Vilken borrhammare till vilken användning? Hammarborrning i betong/sten Ø mm optimalt område möjligt område Multihammare Borrhammare Kombinationshammare Bilningshammare möjligt område Borrning i metall/trä ma. Ø mm Bilning lätt/ svår 13/30 / 16/40 13/30 13/30 13/40 13/40 13/40 13/40 16/40 / / / / / / / / / / / / Typ ma. joule UHE 22 Multi 2,2 J Sida 52 UHE 28 Multi 2,4 J Sida 52 BHE 20 1,6 J Sida 53 BHE 22 1,8 J Sida 53 BHE 24 2,3 J Sida 53 KHE 24 2,5 J Sida 54 KHE 24 Contact 2,3 J Sida 54 KHE 28 2,5 J Sida 54 KHE 32 3,5 J Sida 55 Bh E 6045 S 8,5 J Sida 58 Mh E 10 S 15 J Sida 58 50

2 Ergonomisk design Metabo-borrhamrarna ligger etremt säkert i handen. Den ergonomiska designen är optimalt anpassad till användaren och garanterar därmed komfortabelt och säkert arbete som inte tröttar ut dig i första taget. Kontrollampa för återstartskydd och kolborstslitage Vario-Tacho-Constamatic (VTC)-elektronik t e KHE 24 Metabo S-automatic Säkerhetskoppling För att begränsa bakslagsmoment som kan uppstå plötsligt om verktyget t e kläms in eller fastnar. Pneumatisk högeffektiv slagmekanism Robust Metabo Marathon-motor Tack vare motorns speciella lindningsskydd och epoiharts-pulverskiktet på fältlindningen är den absolut okänslig mot förstörande damm. Lindningsskyddsgallret från Metabo skyddar dessutom mot den nötande verkan som kan uppstå av damm. Steglös reglering av varvtalet Hammarborrning Metabolindningsskyddsgaller Robust Metabo Marathon-motor Hammarchuck för hammarborrning och bilning Slitagefritt hus av pressgjutet aluminium Det etremt motståndskraftiga huset av aluminium klarar till och med mycket krävande användningar och leder snabbt bort värmen som uppstår. Maskinen värms upp i mindre grad och får därför längre livslängd. Metabo»Contact«-teknologi (endast vid KHE 24 Contact) Metabo Contact betyder: smart borrning. Så snart borrspetsen stöter emot ett ledande, jodrat material (t e vattenledning, strömkabel) kopplas maskinen genast ifrån. Om du t e vill borra i metall eller i väggar med armeringsjärn kan du även koppla ifrån Contact-funktionen. Multifunktions-omkopplare för att skifta från hammarborrning till bilning, skruvdragning eller borrning (utan slag) Multihammare Borrning och skruvdragning i 1:a väeln slagborrning borrning i 2:a väeln Bilning Slagstopp för borrning i metall, trä, plast och för skruvdragning. Borr- och kombinationshammare Bilning Borrning och skruvdragning Pneumatisk högeffektiv slagmekanism En borr- och kombihammare är utrustad med ett pneumatiskt slagverk. Slaget som genereras av tryckluft som i sin tur har bildats av en kolv, har otroligt hög energi och driver verktyget in i betong eller sten med upp till slag i minuten så gott som utan presskraft. Rotationsstopp Maskiner med rotationsstopp är avsedda för mindre bilningsarbeten. 51

3 Multihammare UHE 22 Multi UHE 28 Multi Gemensamma egenskaper Lämpliga för tillsatsverktyg med SDS-Plus-fäste cylindriskt fäste (utan slag) Pneumatisk högeffekts-slagmekanism Rotationsstopp för bilning Slagstopp för borrning utan slag Robust Metabo Marathon-motor för etra lång livslängd 2-hastighetsväel Väelhus i pressgjuten aluminium Höger-vänstervarv Metabo S-automatic säkerhetskoppling Frånkopplande kolborstar Multihammare Multihammare UHE 22 Multi UHE 28 Multi Särskilda fördelar Metabo»Quick«-chuckbyte: hammarchuck för hammarborrning och bilning snabbchuck för borrning och skruvdragning Elektronik V VTC Ställratt för förval av varvtal Elektronisk övervakning av lindningstemperatur Tre elektroniska ljussignaler för överlastskydd, återstartskydd och kolborstslitage Vridmoment 15/6 Nm 22/8 Nm Typ UHE 22 Multi UHE 28 Multi Beställ-nr Standardutrustning Hammarchuck för verktyg med Hammarchuck för verktyg med SDS-Plus-fäste, snabbchuck för SDS-Plus-fäste, snabbchuck för verktyg med cylindriskt fäste, verktyg med cylindriskt fäste, etra handtag, djupanslag etra handtag, djupanslag och förvaringslåda och förvaringslåda Tekniska data Borrdiameter i betong med hammarborr 22 mm 28 mm murverk med kärnborr 80 mm stål 13/8 mm 16/8 mm mjukt trä 30/20 mm 40/20 mm Tomgångsvarvtal / v/min 0-950/ v/min Nominell upptagen effekt 705 Watt 1010 Watt Avgiven effekt 410 Watt 600 Watt Varvtal vid full belastning 700/1900 v/min 950/2600 v/min Ma. antal slag 4800 v/min 4400 v/min Enkelslagenergi 0-2,2 Joule 0-2,4 Joule Diameter fästhals 43 mm 43 mm Snabbchuckens spännvidd 1,5-13 mm 1,5-13 mm Vikt utan nätkabel 2,7 kg 2,8 kg 52

4 Borrhammare BHE 20 BHE 22 BHE 24 Gemensamma egenskaper Lämpliga för tillsatsverktyg med SDS-Plus-fäste cylindriskt fäste (utan slag) Slagstopp för borrning utan slag Robust Metabo Marathon-motor för etra lång livslängd Pneumatisk högeffekts-slagmekanism# Väelhus i pressgjuten aluminium Ergonomiskt format hus för lägre belastning under arbetet Metabo S-automatic säkerhetskoppling Frånkopplande kolborstar Elektronik-borrhammare Elektronik-borrhammare Elektronik-borrhammare BHE 20 BHE 22 BHE 24 Särskilda fördelar Höger-vänstervarv med patenterad omkopplare Metabo»Quick«-chuckbyte: hammarchuck för hammarborrning och bilning snabbchuck eller kuggkranzchuck för borrning och skruvdragning (tillbehör) Elektronik V V VTC Steglös varvtalsreglering Elektronisk indikering för återstartskydd och kolborstslitage Vridmoment 11 Nm 11 Nm 16 Nm Typ BHE 20 BHE 22 BHE 24 Beställ-nr Standardutrustning Hammarchuck för verktyg Hammarchuck för verktyg Hammarchuck för verktyg med SDS Plus-fäste, med SDS Plus-fäste, med SDS Plus-fäste, etra handtag, djupanslag etra handtag, djupanslag etra handtag, djupanslag och förvaringslåda och förvaringslåda och förvaringslåda Tekniska data Borrdiameter i betong med hammarborr 20 mm 22 mm 24 mm murverk med kärnborr 65 mm stål 13 mm 13 mm 13 mm mjukt trä 30 mm 30 mm 40 mm Tomgångsvarvtal v/min v/min v/min Nominell upptagen effekt 500 Watt 500 Watt 750 Watt Avgiven effekt 260 Watt 260 Watt 400 Watt Varvtal vid full belastning 750 v/min 750 v/min 1000 v/min Ma. antal slag 4600 v/min 4600 v/min 4600 v/min Enkelslagenergi 0-1,6 Joule 0-1,8 Joule 0-2,3 Joule Diameter fästhals 43 mm 43 mm 43 mm Vikt utan nätkabel 2,4 kg 2,4 kg 2,6 kg 53

5 Kombinationshammare KHE 24 KHE 24 Contact Gemensamma egenskaper Lämpliga för tillsatsverktyg med SDS-Plus-fäste cylindriskt fäste (utan slag) Pneumatisk högeffekts-slagmekanism Slagstopp för borrning utan slag Rotationsstopp för bilning Robust Metabo Marathon-motor för etra lång livslängd Väelhus i pressgjuten aluminium KHE 28 Höger-vänstervarv Metabo S-automatic säkerhetskoppling Frånkopplande kolborstar Elektronik- Elektronik- Elektronikkombinationshammare kombinationshammare kombinationshammare KHE 24 KHE 24 Contact KHE 28 Särskilda fördelar Använd Metabo»Contact«för smart borrning i väggar om du är osäker på var ledningarna ligger Metabo»Quick«-chuckbyte: hammarchuck för hammarborrning och bilning snabbchuck eller kuggkranzchuck för borrning och skruvdragning (tillbehör) Elektronik för steglös varvtalsinställning VTC VC VTC Ställratt för förval av varvtal Elektronisk indikering för återstartskydd och kolborstslitage Vridmoment 16 Nm 16 Nm 20 Nm Typ KHE 24 KHE 24 Contact KHE 28 Beställ-nr Standardutrustning Hammarchuck för verktyg Hammarchuck för verktyg Hammarchuck för verktyg med SDS Plus-fäste, med SDS Plus-fäste, med SDS Plus-fäste, etra handtag, djupanslag etra handtag, djupanslag etra handtag, djupanslag och förvaringslåda och förvaringslåda och förvaringslåda Tekniska data Borrdiameter i betong med hammarborr 24 mm 24 mm 28 mm murverk med kärnborr 65 mm 65 mm 80 mm stål 13 mm 13 mm 13 mm mjukt trä 40 mm 40 mm 40 mm Tomgångsvarvtal v/min v/min v/min Nominell upptagen effekt 750 Watt 800 Watt 1010 Watt Avgiven effekt 400 Watt 450 Watt 610 Watt Varvtal vid full belastning 1000 v/min 830 v/min 1000 v/min Ma. antal slag 4600 v/min 4830 v/min 4600 v/min Enkelslagenergi 0-2,3 Joule 0-2,3 Joule 0-2,5 Joule Diameter fästhals 43 mm 43 mm 43 mm Vikt utan nätkabel 2,7 kg 2,7 kg 2,7 kg 54

6 KHE 32 Elektronikkombinationshammare KHE 32 Lämplig för tillsatsverktyg med SDS-Plus-fäste cylindriskt fäste (utan slag) Metabo»Quick«-chuckbyte: hammarchuck för hammarborrning och bilning snabbchuck för borrning (tillbehör) Pneumatisk högeffekts-slagmekanism Väelhus i pressgjuten aluminium Robust Metabo Marathon-motor Slagstopp för borrning utan slag Rotationsstopp för bilning Höger-vänstervarv Säkerhetskoppling Vario-Tacho-Constamatic (VTC) helvågselektronik Indikering av kolborstslitage Frånkopplande kolborstar Vridmoment 25 Nm Typ KHE 32 Beställ-nr Standardutrustning Hammarchuck för verktyg, etra handtag, djupanslag och förvaringslåda Tekniska data Borrdiameter i betong med hammarborr 32 mm murverk med kärnborr 80 mm stål 16 mm mjukt trä 40 mm Tomgångsvarvtal v/min Nominell upptagen effekt 900 Watt Avgiven effekt 480 Watt Varvtal vid full belastning 780 v/min Ma. antal slag 3800 v/min Enkelslagenergi 0-3,5 Joule Verktygsfäste SDS Plus Vikt utan nätkabel 3,6 kg 55

7 Tillbehör för multi-, borr- och kombinationshammare UHE 22 Multi, UHE 28 Multi, BHE 20, BHE 22, BHE 24, KHE 24, KHE 24 Contact, KHE 28 och KHE 32 a + b c Hammarborr av hårdmetall Andra verktyg vid UHE 22 Multi, UHE 28 Multi, KHE 24, KHE 24 Contact, KHE 28 och KHE 32 j d e f g h i n eller o k l p q för hammarborr med Ratio-gänga r s r Tillsatsverktyg för arbete utan slag Tillsatsverktyg för skruvdragning a Hammarborr av hårdmetall med två skär (dubbelskär) Dia- Effek- Total- för borrhammare Beställmeter tiv längd BHE 20 UHE 22 BHE 24, UHE 28 nr. längd Multi, KHE 24, Multi, BHE 22 KHE 24 KHE 28, Contact KHE 32 mm mm mm vardera 1 st , , , , , a Hammarborr av hårdmetall med två skär (dubbelskär) Dia- Effek- Total- för borrhammare Beställmeter tiv längd BHE 20 UHE 22 BHE 24, UHE 28 Nr. längd Multi, KHE 24, Multi, BHE 22 KHE 24 KHE 28, Contact KHE 32 mm mm mm vardera 1 st vardera 10 st b Hammarborr av hårdmetall med fyra skär (fyrdubbelskär) Dia- Effek- Total- för borrhammare Beställmeter tiv längd UHE 22 BHE 24, UHE 28 nr. längd Multi, KHE 24, Multi, BHE 22 KHE 24 KHE 28 Contact mm mm mm BHE 20 vardera 1 st KHE 32 56

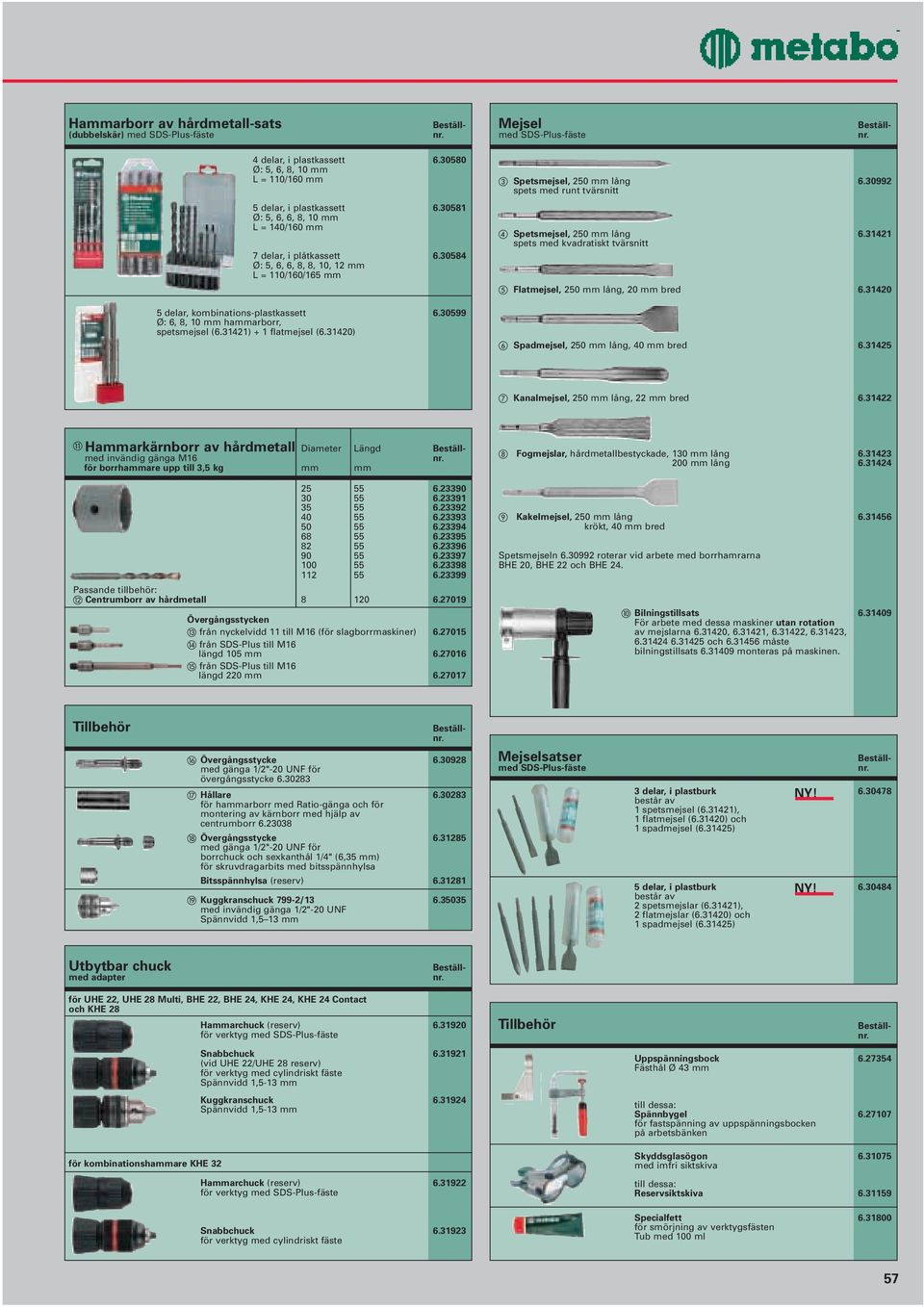

8 Hammarborr av hårdmetall-sats (dubbelskär) Beställnr. Mejsel Beställ- nr. 4 delar, i plastkassett Ø: 5, 6, 8, 10 mm L = 110/160 mm 5 delar, i plastkassett Ø: 5, 6, 6, 8, 10 mm L = 140/160 mm 7 delar, i plåtkassett Ø: 5, 6, 6, 8, 8, 10, 12 mm L = 110/160/165 mm 5 delar, kombinations-plastkassett Ø: 6, 8, 10 mm hammarborr, spetsmejsel ( ) + 1 flatmejsel ( ) c Spetsmejsel, 250 mm lång spets med runt tvärsnitt d Spetsmejsel, 250 mm lång spets med kvadratiskt tvärsnitt e Flatmejsel, 250 mm lång, 20 mm bred f Spadmejsel, 250 mm lång, 40 mm bred g Kanalmejsel, 250 mm lång, 22 mm bred k Hammarkärnborr av hårdmetall Diameter Längd Beställmed invändig gänga M16 för borrhammare upp till 3,5 kg mm mm Passande tillbehör: l Centrumborr av hårdmetall Övergångsstycken m från nyckelvidd 11 till M16 (för slagborrmaskiner) n från SDS-Plus till M16 längd 105 mm o från SDS-Plus till M16 längd 220 mm nr. h Fogmejslar, hårdmetallbestyckade, 130 mm lång mm lång i Kakelmejsel, 250 mm lång krökt, 40 mm bred Spetsmejseln roterar vid arbete med borrhamrarna BHE 20, BHE 22 och BHE 24. j Bilningstillsats För arbete med dessa maskiner utan rotation av mejslarna , , , , och måste bilningstillsats monteras på maskinen. Tillbehör Beställnr. p Övergångsstycke med gänga 1/2"-20 UNF för övergångsstycke q Hållare för hammarborr med Ratio-gänga och för montering av kärnborr med hjälp av centrumborr r Övergångsstycke med gänga 1/2"-20 UNF för borrchuck och sekanthål 1/4" (6,35 mm) för skruvdragarbits med bitsspännhylsa Bitsspännhylsa (reserv) s Kuggkranschuck 799-2/ med invändig gänga 1/2"-20 UNF Spännvidd 1,513 mm Mejselsatser Beställ- nr. 3 delar, i plastburk består av NY! spetsmejsel ( ), 1 flatmejsel ( ) och 1 spadmejsel ( ) 5 delar, i plastburk består av NY! spetsmejslar ( ), 2 flatmejslar ( ) och 1 spadmejsel ( ) Utbytbar chuck Beställ- nr. med adapter för UHE 22, UHE 28 Multi, BHE 22, BHE 24, KHE 24, KHE 24 Contact och KHE 28 Hammarchuck (reserv) för verktyg Snabbchuck (vid UHE 22/UHE 28 reserv) för verktyg med cylindriskt fäste Spännvidd 1,5-13 mm Kuggkranschuck Spännvidd 1,5-13 mm för kombinationshammare KHE 32 Hammarchuck (reserv) för verktyg Snabbchuck för verktyg med cylindriskt fäste Tillbehör Beställnr. Uppspänningsbock Fästhål Ø 43 mm till dessa: Spännbygel för fastspänning av uppspänningsbocken på arbetsbänken Skyddsglasögon med imfri siktskiva till dessa: Reservsiktskiva Specialfett för smörjning av verktygsfästen Tub med 100 ml 57
