1 aerospace climate control electromechanical filtration fluid & gas handling hydraulics pneumatics process control sealing & shielding Globalt program med ISO-ventiler ISYS / ISOMAX Katalog: PDE2589TCSE Utgåva: Februari 2011

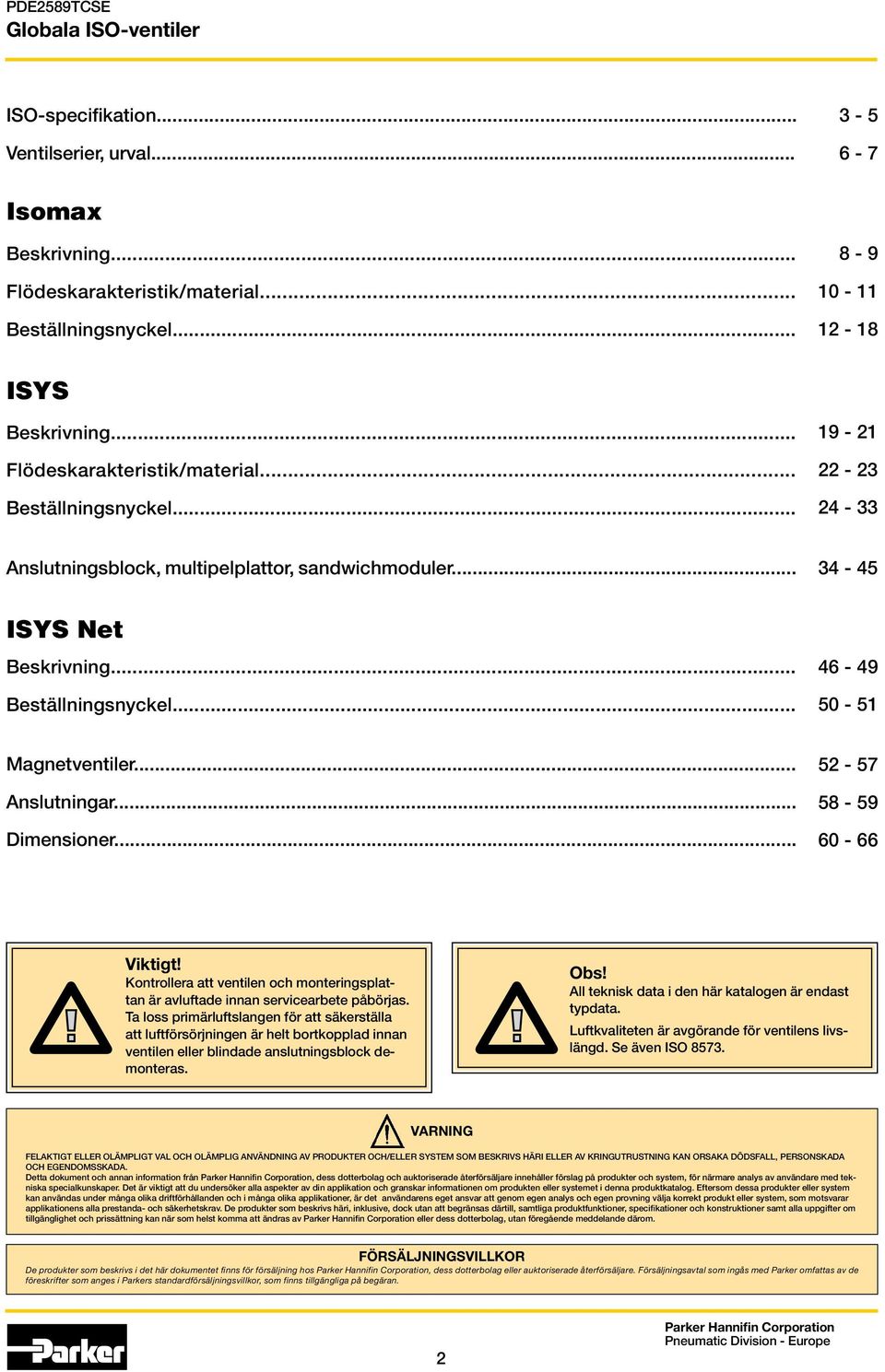

2 Globala ISO-ventiler ISO-specifikation... Ventilserier urval Isomax Beskrivning... Flödeskarakteristik/material... Beställningsnyckel ISYS Beskrivning... Flödeskarakteristik/material... Beställningsnyckel Anslutningsblock multipelplattor sandwichmoduler ISYS Net Beskrivning... Beställningsnyckel Magnetventiler... Anslutningar... Dimensioner Viktigt! Kontrollera att ventilen och monteringsplattan är avluftade innan servicearbete påbörjas. Ta loss primärluftslangen för att säkerställa att luftförsörjningen är helt bortkopplad innan ventilen eller blindade anslutningsblock demonteras. Obs! All teknisk data i den här katalogen är endast typdata. Luftkvaliteten är avgörande för ventilens livslängd. Se även ISO VARNING FELAKTIGT ELLER OLÄMPLIGT VAL OCH OLÄMPLIG ANVÄNDNING AV PRODUKTER OCH/ELLER SYSTEM SOM BESKRIVS HÄRI ELLER AV KRINGUTRUSTNING KAN ORSAKA DÖDSFALL PERSONSKADA OCH EGENDOMSSKADA. Detta dokument och annan information från dess dotterbolag och auktoriserade återförsäljare innehåller förslag på produkter och system för närmare analys av användare med tekniska specialkunskaper. Det är viktigt att du undersöker alla aspekter av din applikation och granskar informationen om produkten eller systemet i denna produktkatalog. Eftersom dessa produkter eller system kan användas under många olika driftförhållanden och i många olika applikationer är det användarens eget ansvar att genom egen analys och egen provning välja korrekt produkt eller system som motsvarar applikationens alla prestanda- och säkerhetskrav. De produkter som beskrivs häri inklusive dock utan att begränsas därtill samtliga produktfunktioner specifikationer och konstruktioner samt alla uppgifter om tillgänglighet och prissättning kan när som helst komma att ändras av eller dess dotterbolag utan föregående meddelande därom. FÖRSÄLJNINGSVILLKOR De produkter som beskrivs i det här dokumentet finns för försäljning hos dess dotterbolag eller auktoriserade återförsäljare. Försäljningsavtal som ingås med Parker omfattas av de föreskrifter som anges i Parkers standardförsäljningsvillkor som finns tillgängliga på begäran. 2

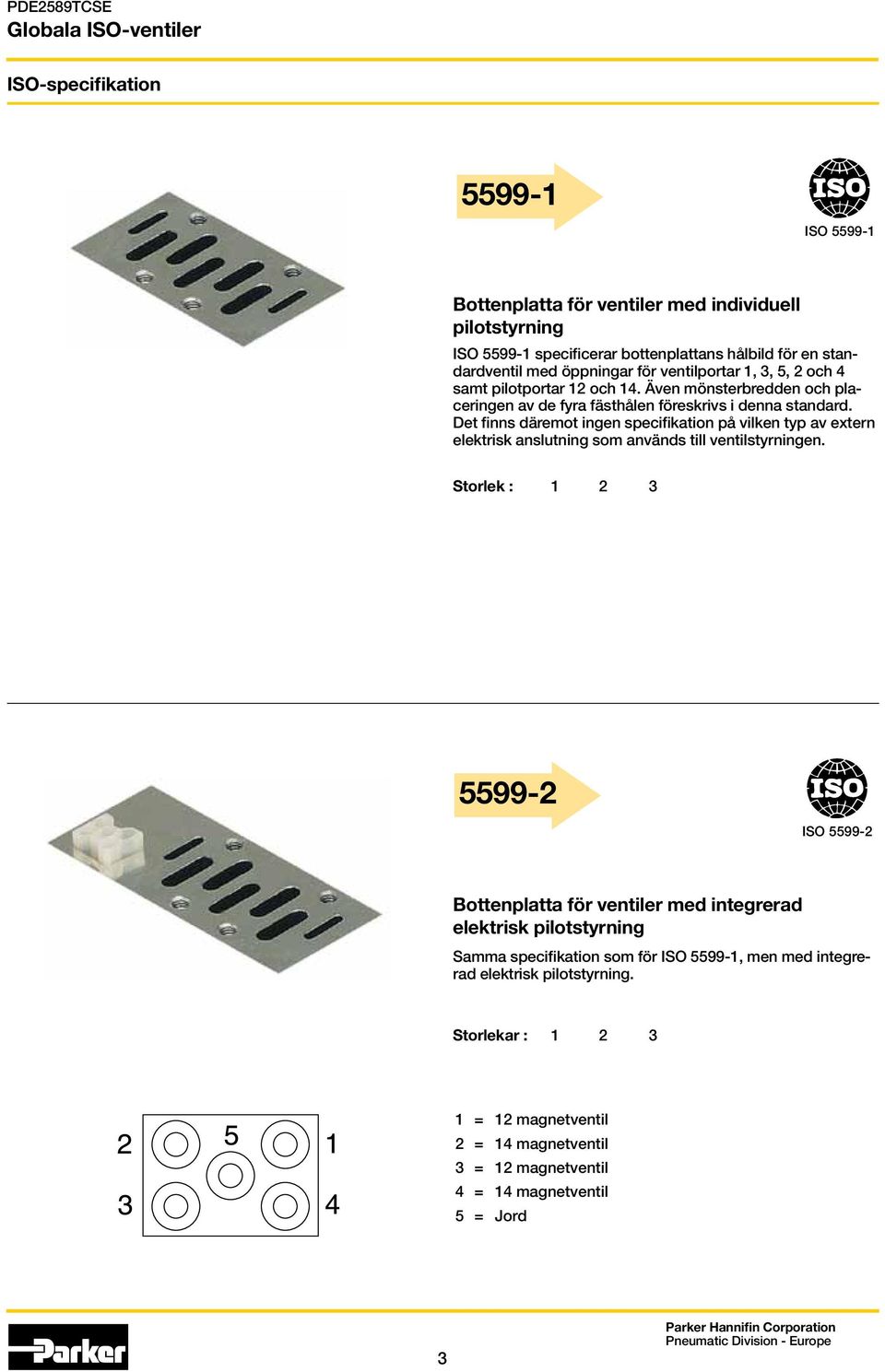

3 Globala ISO-ventiler ISO-specifikation ISO Bottenplatta för ventiler med individuell pilotstyrning ISO specificerar bottenplattans hålbild för en standardventil med öppningar för ventilportar och 4 samt pilotportar 12 och 14. Även mönsterbredden och placeringen av de fyra fästhålen föreskrivs i denna standard. Det finns däremot ingen specifikation på vilken typ av extern elektrisk anslutning som används till ventilstyrningen. Storlek : ISO Bottenplatta för ventiler med integrerad elektrisk pilotstyrning Samma specifikation som för ISO men med integrerad elektrisk pilotstyrning. Storlekar : = 12 magnetventil 2 = 14 magnetventil 3 = 12 magnetventil 4 = 14 magnetventil 5 = Jord 3

4 Globala ISO-ventiler ISO-specifikation (VDMA 24563) ISO Bottenplatta för ventiler med individuell pilotstyrning ISO specificerar bottenplattans hålbild för en standardventil med öppningar för ventilportar och 4 samt pilotportar 12 och 14. Även placeringen av de fyra fästhålen föreskrivs i denna standard. Det finns däremot ingen specifikation på vilken typ av extern elektrisk anslutning som används till ventilstyrningen. Storlek : ISO Bottenplatta för ventiler med integrerad elektrisk pilotstyrning Samma specifikation som för ISO men med integrerad elektrisk pilotstyrning. Storlek : Stift 1 = 14 magnetventil Stift 2 = 12 magnetventil Stift 3 = Jord + Stift 4 = Gemensam - 4

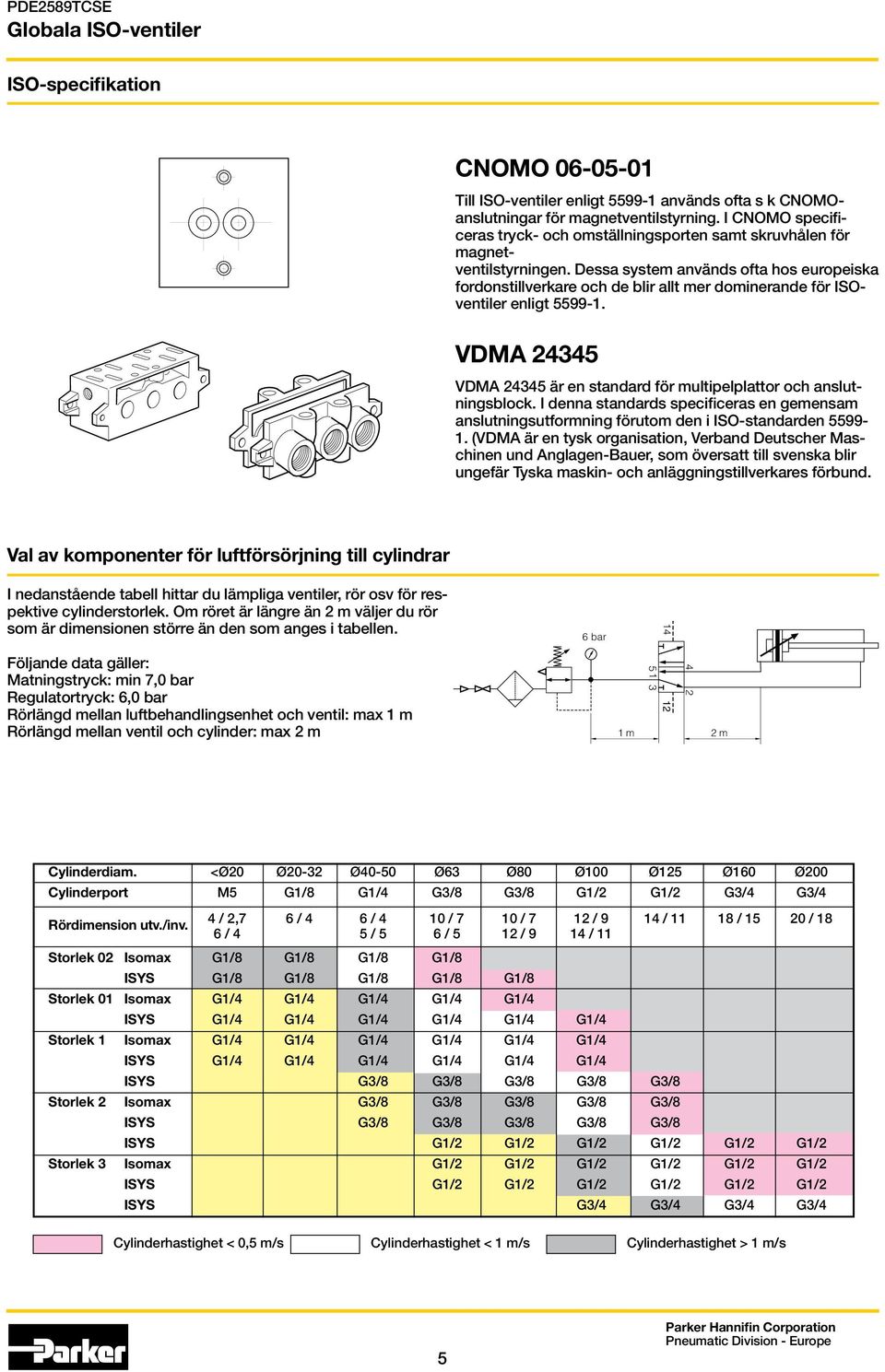

5 4 1 2 PDE2589TCSE Globala ISO-ventiler ISO-specifikation CNOMO Till ISO-ventiler enligt används ofta s k CNOMOanslutningar för magnetventilstyrning. I CNOMO specificeras tryck- och omställningsporten samt skruvhålen för magnetventilstyrningen. Dessa system används ofta hos europeiska fordonstillverkare och de blir allt mer dominerande för ISOventiler enligt VDMA VDMA är en standard för multipelplattor och anslutningsblock. I denna standards specificeras en gemensam anslutningsutformning förutom den i ISO-standarden (VDMA är en tysk organisation Verband Deutscher Maschinen und Anglagen-Bauer som översatt till svenska blir ungefär Tyska maskin- och anläggningstillverkares förbund. Val av komponenter för luftförsörjning till cylindrar I nedanstående tabell hittar du lämpliga ventiler rör osv för respektive cylinderstorlek. Om röret är längre än 2 m väljer du rör som är dimensionen större än den som anges i tabellen. Följande data gäller: Matningstryck: min 70 bar Regulatortryck: 60 bar Rörlängd mellan luftbehandlingsenhet och ventil: max 1 m Rörlängd mellan ventil och cylinder: max 2 m 1 m 2 m 6 bar Cylinderdiam. <Ø20 Ø20-32 Ø40-50 Ø63 Ø80 Ø100 Ø125 Ø160 Ø200 Cylinderport M5 G1/8 G1/4 G3/8 G3/8 G1/2 G1/2 G3/4 G3/4 Rördimension utv./inv. 4 / 27 6 / 4 6 / 4 10 / 7 10 / 7 12 / 9 14 / / / 18 6 / 4 5 / 5 6 / 5 12 / 9 14 / 11 Storlek 02 Isomax G1/8 G1/8 G1/8 G1/8 ISYS G1/8 G1/8 G1/8 G1/8 G1/8 Storlek 01 Isomax G1/4 G1/4 G1/4 G1/4 G1/4 ISYS G1/4 G1/4 G1/4 G1/4 G1/4 G1/4 Storlek 1 Isomax G1/4 G1/4 G1/4 G1/4 G1/4 G1/4 ISYS G1/4 G1/4 G1/4 G1/4 G1/4 G1/4 ISYS G3/8 G3/8 G3/8 G3/8 G3/8 Storlek 2 Isomax G3/8 G3/8 G3/8 G3/8 G3/8 ISYS G3/8 G3/8 G3/8 G3/8 G3/8 ISYS G1/2 G1/2 G1/2 G1/2 G1/2 G1/2 Storlek 3 Isomax G1/2 G1/2 G1/2 G1/2 G1/2 G1/2 ISYS G1/2 G1/2 G1/2 G1/2 G1/2 G1/2 ISYS G3/4 G3/4 G3/4 G3/4 Cylinderhastighet < 05 m/s Cylinderhastighet < 1 m/s Cylinderhastighet > 1 m/s 5

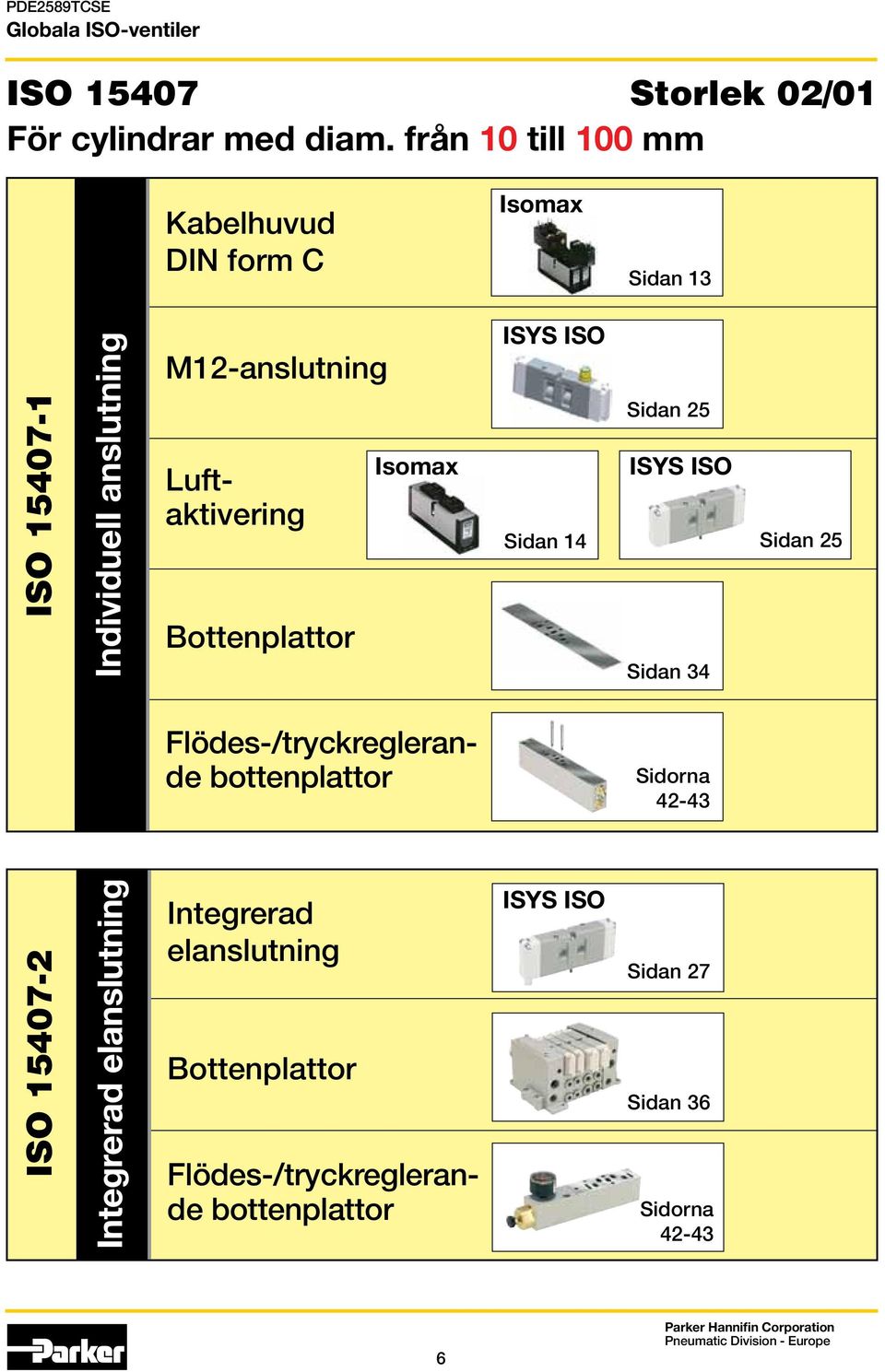

6 Globala ISO-ventiler ISO Storlek 02/01 För cylindrar med diam. från 10 till 100 mm Kabelhuvud DIN form C Isomax Sidan 13 ISO Individuell anslutning M12-anslutning Luftaktivering Bottenplattor Isomax ISYS ISO Sidan 14 Sidan 25 ISYS ISO Sidan 34 Sidan 25 Flödes-/tryckreglerande bottenplattor Sidorna ISO Integrerad elanslutning Integrerad elanslutning Bottenplattor Flödes-/tryckreglerande bottenplattor ISYS ISO Sidan 27 Sidan 36 Sidorna

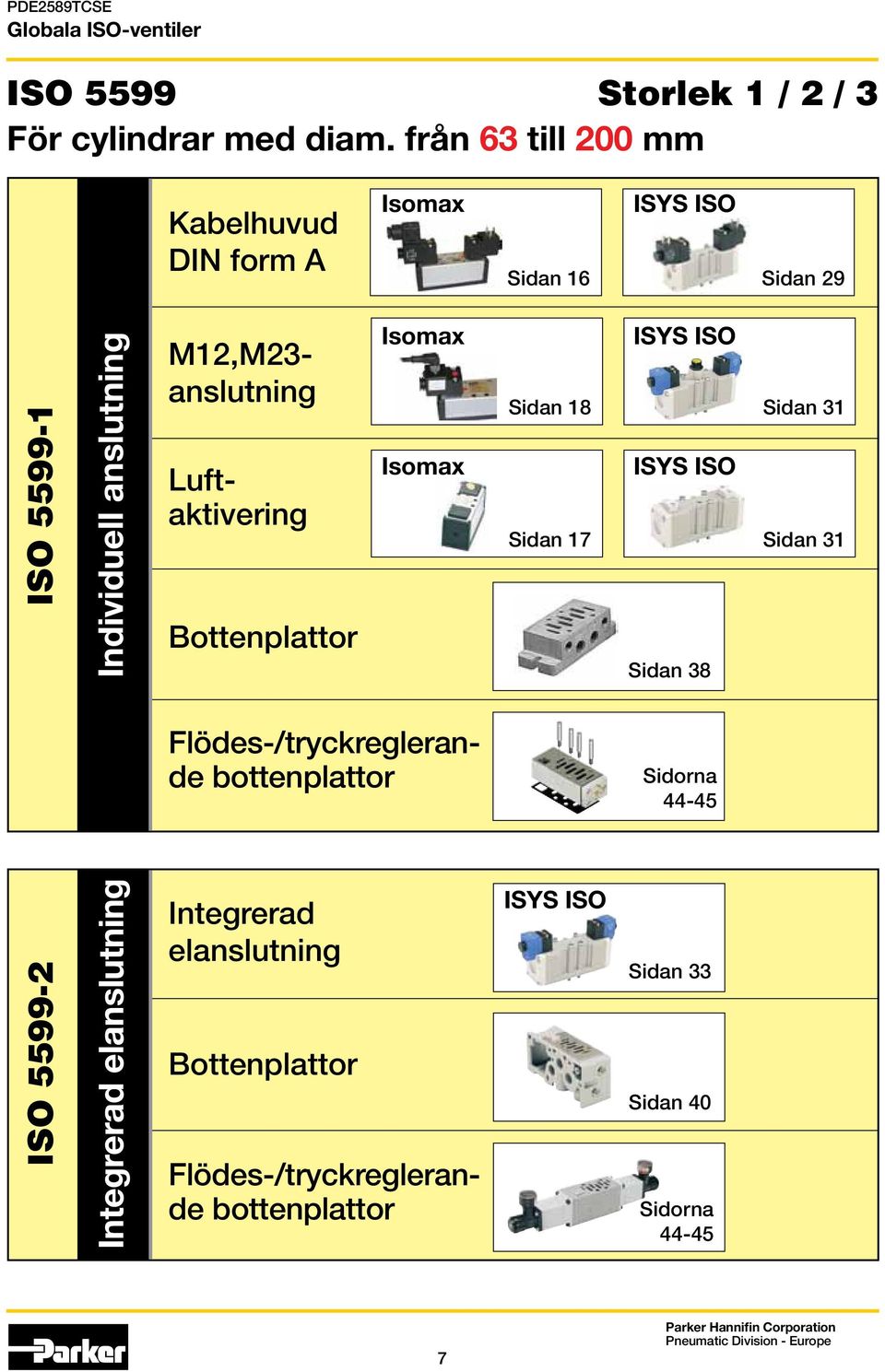

7 Globala ISO-ventiler ISO 5599 Storlek 1 / 2 / 3 För cylindrar med diam. från 63 till 200 mm Kabelhuvud DIN form A Isomax ISYS ISO Sidan 16 Sidan 29 ISO ISO Individuell anslutning Integrerad elanslutning M12M23- anslutning Luftaktivering Bottenplattor Isomax Flödes-/tryckreglerande bottenplattor Integrerad elanslutning Bottenplattor Isomax Flödes-/tryckreglerande bottenplattor Sidan 18 Sidan 31 ISYS ISO Sidan 17 Sidan 31 ISYS ISO ISYS ISO Sidan 38 Sidorna Sidan 33 Sidan 40 Sidorna

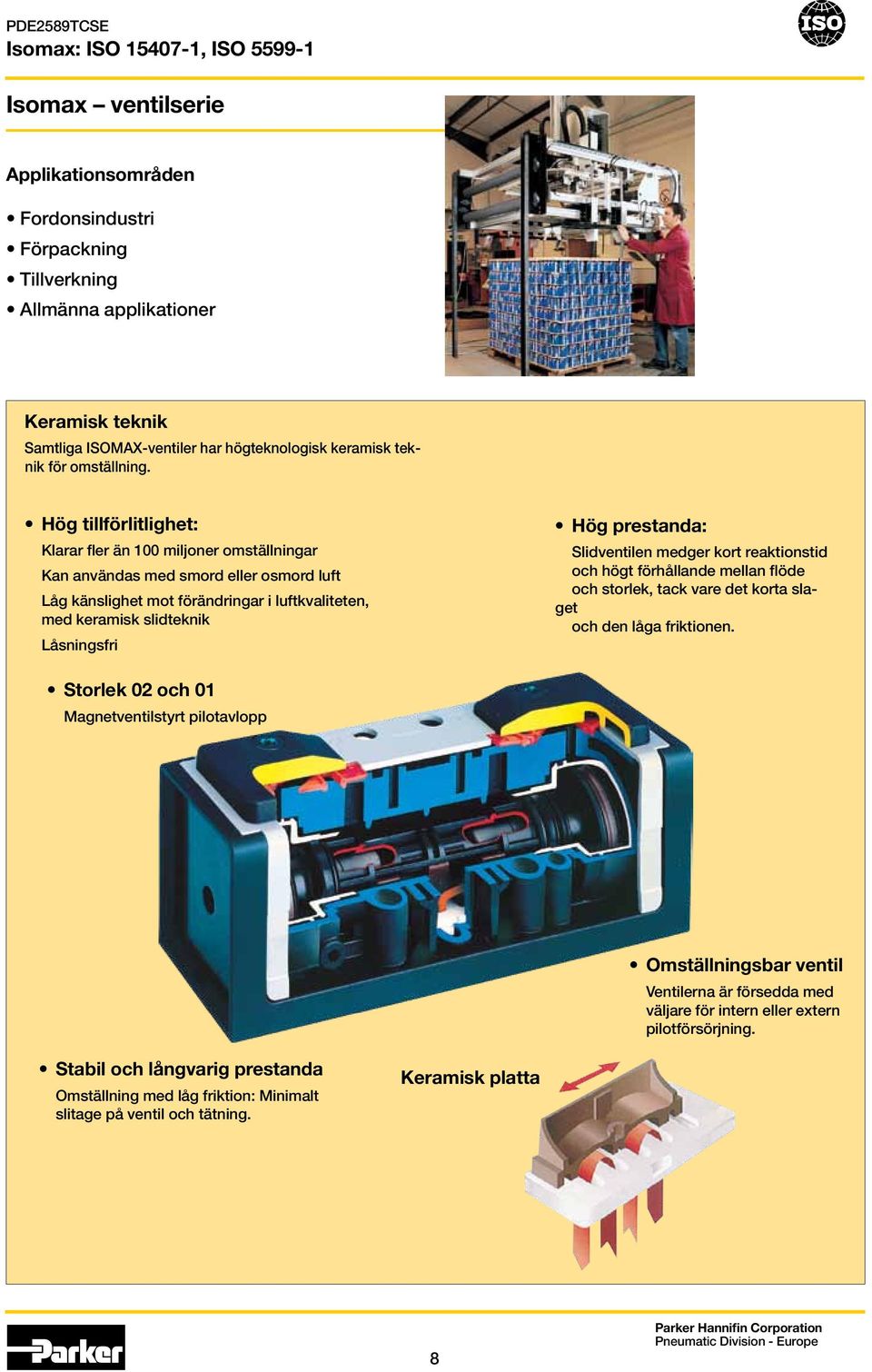

8 Isomax: ISO ISO Isomax ventilserie Applikationsområden Fordonsindustri Förpackning Tillverkning Allmänna applikationer Keramisk teknik Samtliga ISOMAX-ventiler har högteknologisk keramisk teknik för omställning. Hög tillförlitlighet: Klarar fler än 100 miljoner omställningar Kan användas med smord eller osmord luft Låg känslighet mot förändringar i luftkvaliteten med keramisk slidteknik Låsningsfri Hög prestanda: Slidventilen medger kort reaktionstid och högt förhållande mellan flöde och storlek tack vare det korta slaget och den låga friktionen. Storlek 02 och 01 Magnetventilstyrt pilotavlopp Omställningsbar ventil Ventilerna är försedda med väljare för intern eller extern pilotförsörjning. Stabil och långvarig prestanda Omställning med låg friktion: Minimalt slitage på ventil och tätning. Keramisk platta 8

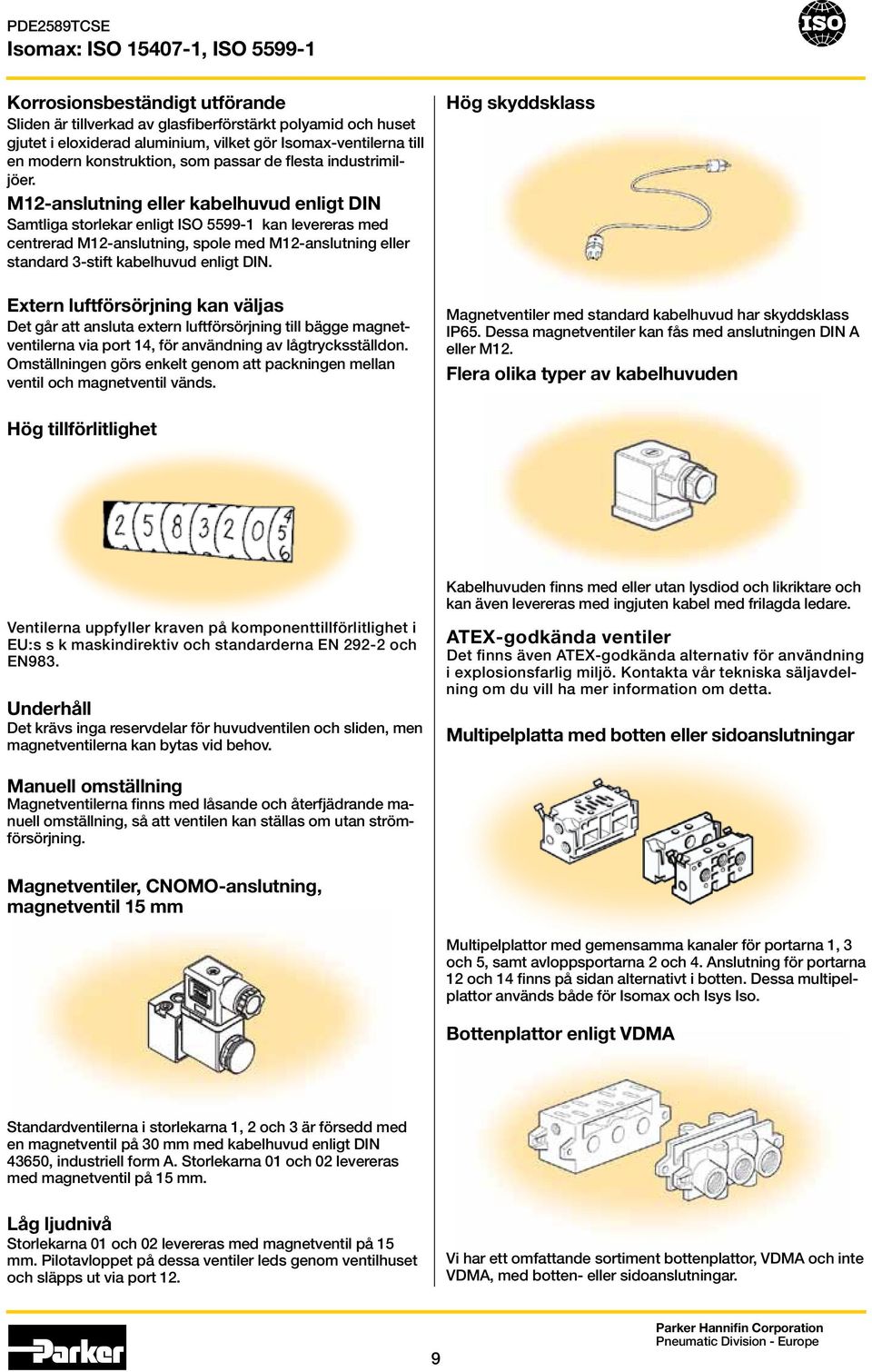

9 Isomax: ISO ISO Korrosionsbeständigt utförande Sliden är tillverkad av glasfiberförstärkt polyamid och huset gjutet i eloxiderad aluminium vilket gör Isomax-ventilerna till en modern konstruktion som passar de flesta industrimiljöer. M12-anslutning eller kabelhuvud enligt DIN Samtliga storlekar enligt ISO kan levereras med centrerad M12-anslutning spole med M12-anslutning eller standard 3-stift kabelhuvud enligt DIN. Extern luftförsörjning kan väljas Det går att ansluta extern luftförsörjning till bägge magnetventilerna via port 14 för användning av lågtrycksställdon. Omställningen görs enkelt genom att packningen mellan ventil och magnetventil vänds. Hög skyddsklass Magnetventiler med standard kabelhuvud har skyddsklass IP65. Dessa magnetventiler kan fås med anslutningen DIN A eller M12. Flera olika typer av kabelhuvuden Hög tillförlitlighet Ventilerna uppfyller kraven på komponenttillförlitlighet i EU:s s k maskindirektiv och standarderna EN och EN983. Underhåll Det krävs inga reservdelar för huvudventilen och sliden men magnetventilerna kan bytas vid behov. Kabelhuvuden finns med eller utan lysdiod och likriktare och kan även levereras med ingjuten kabel med frilagda ledare. ATEX-godkända ventiler Det finns även ATEX-godkända alternativ för användning i explosionsfarlig miljö. Kontakta vår tekniska säljavdelning om du vill ha mer information om detta. Multipelplatta med botten eller sidoanslutningar Manuell omställning Magnetventilerna finns med låsande och återfjädrande manuell omställning så att ventilen kan ställas om utan strömförsörjning. Magnetventiler CNOMO-anslutning magnetventil 15 mm Multipelplattor med gemensamma kanaler för portarna 1 3 och 5 samt avloppsportarna 2 och 4. Anslutning för portarna 12 och 14 finns på sidan alternativt i botten. Dessa multipelplattor används både för Isomax och Isys Iso. Bottenplattor enligt VDMA Standardventilerna i storlekarna 1 2 och 3 är försedd med en magnetventil på 30 mm med kabelhuvud enligt DIN industriell form A. Storlekarna 01 och 02 levereras med magnetventil på 15 mm. Låg ljudnivå Storlekarna 01 och 02 levereras med magnetventil på 15 mm. Pilotavloppet på dessa ventiler leds genom ventilhuset och släpps ut via port 12. Vi har ett omfattande sortiment bottenplattor VDMA och inte VDMA med botten- eller sidoanslutningar. 9

10 Isomax: ISO ISO Flödeskarakteristik Isomax Flödeskapacitet i enlighet med ISO 6358 för 5/2-funktion. 5/3-funktionen har ca 10 till 20% lägre värden. Tekniska data Isomax storlek 02 Tryckfall [bar] Flöde [l/s] Arbetstryck 5/2 fjäderretur bar 5/2 differentialretur bar 5/2 dubbel magnetventil / Luftaktiverad bar 5/3 dubbel magnetventil / Luftaktiverad bar Arbetstemperatur -10 till + 60 C Flöde (enligt ISO 6358) c = 15 Nl/s x bar b = 025 Qn = 63 l/s Qmax = 106 l/s Tekniska data Isomax storlek 01 Tryckfall [bar] Flöde [l/s] Arbetstryck 5/2 fjäderretur bar 5/2 differentialretur bar 5/2 dubbel magnetventil / Luftaktiverad bar 5/3 dubbel magnetventil / Luftaktiverad bar Arbetstemperatur -10 till + 60 C Flöde (enligt ISO 6358) c = 25 Nl/s x bar b = 025 Qn = 98 l/s Qmax = 171 l/s Tekniska data Isomax storlek 1 Tryckfall [bar] Flöde [l/s] Arbetstryck 5/2 fjäderretur bar 5/2 differentialretur bar 5/2 dubbel magnetventil bar 5/3 dubbel magnetventil bar Luftaktiverad 12 bar Arbetstemperatur -10 till + 60 C Flöde (enligt ISO 6358) c = 38 Nl/s x bar b = 035 Qn = 172 l/s Qmax = 255 l/s Tekniska data Isomax storlek 2 Tryckfall [bar] Flöde [l/s] Arbetstryck 5/2 fjäderretur bar 5/2 differentialretur bar 5/2 dubbel magnetventil bar 5/3 dubbel magnetventil bar Luftaktiverad 12 bar Arbetstemperatur -10 till + 60 C Flöde (enligt ISO 6358) c = 82 Nl/s x bar b = 035 Qn = 383 l/s Qmax = 587 l/s Tekniska data Isomax storlek 3 Tryckfall [bar] Flöde [l/s] Arbetstryck 5/2 fjäderretur bar 5/2 differentialretur bar 5/2 dubbel magnetventil bar 5/3 dubbel magnetventil bar Luftaktiverad 12 bar Arbetstemperatur -10 till + 60 C Flöde (enligt ISO 6358) c = 145 Nl/s x bar b = 035 Qn = 640 l/s Qmax = 1010 l/s 10

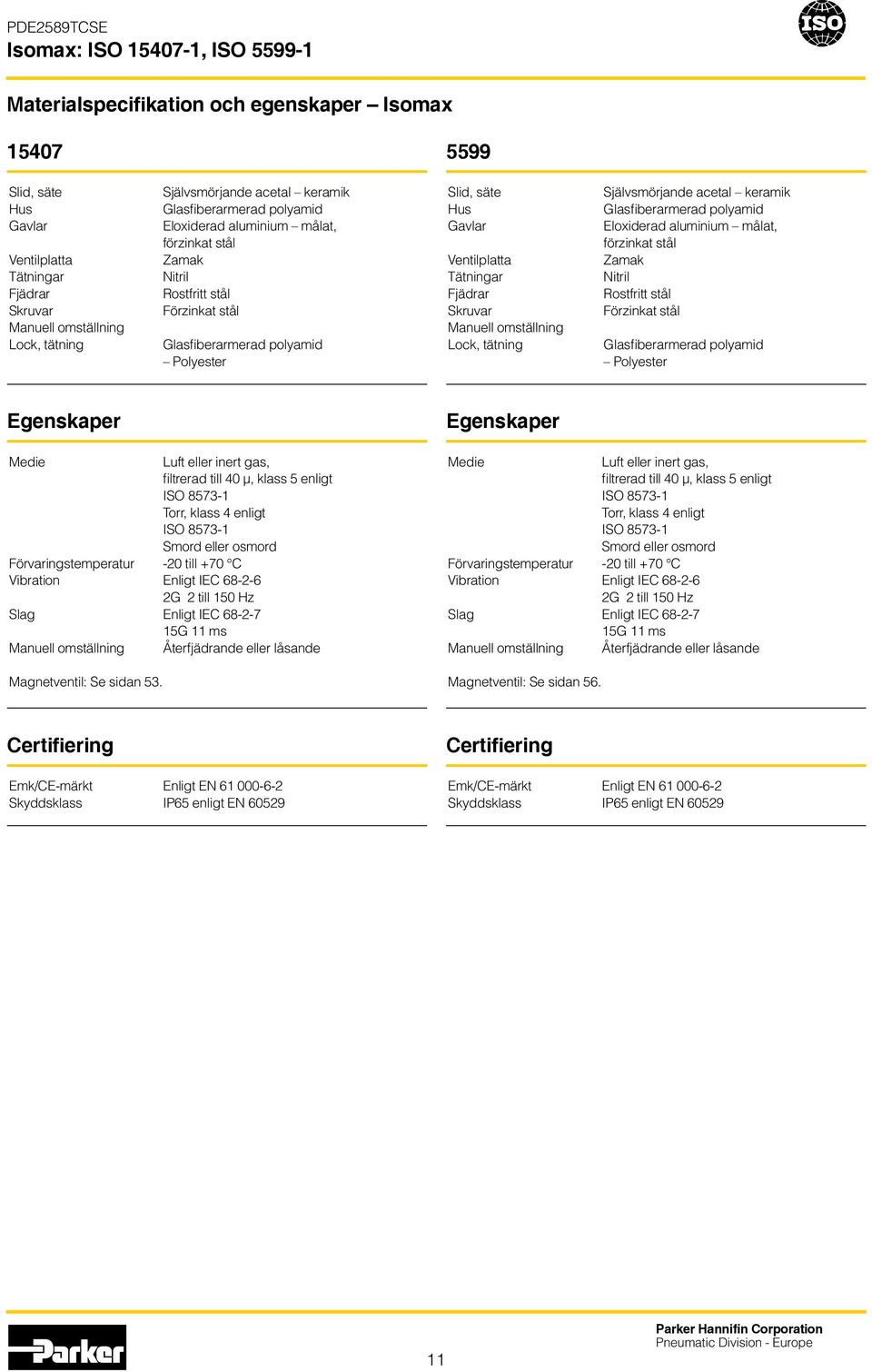

11 Isomax: ISO ISO Materialspecifikation och egenskaper Isomax Slid säte Hus Gavlar Ventilplatta Tätningar Fjädrar Skruvar Manuell omställning Lock tätning Självsmörjande acetal keramik Glasfiberarmerad polyamid Eloxiderad aluminium målat förzinkat stål Zamak Nitril Rostfritt stål Förzinkat stål Glasfiberarmerad polyamid Polyester Slid säte Hus Gavlar Ventilplatta Tätningar Fjädrar Skruvar Manuell omställning Lock tätning Självsmörjande acetal keramik Glasfiberarmerad polyamid Eloxiderad aluminium målat förzinkat stål Zamak Nitril Rostfritt stål Förzinkat stål Glasfiberarmerad polyamid Polyester Egenskaper Egenskaper Medie Luft eller inert gas filtrerad till 40 µ klass 5 enligt ISO Torr klass 4 enligt ISO Smord eller osmord Förvaringstemperatur -20 till +70 C Vibration Enligt IEC G 2 till 150 Hz Slag Enligt IEC G 11 ms Manuell omställning Återfjädrande eller låsande Magnetventil: Se sidan 53. Medie Luft eller inert gas filtrerad till 40 µ klass 5 enligt ISO Torr klass 4 enligt ISO Smord eller osmord Förvaringstemperatur -20 till +70 C Vibration Enligt IEC G 2 till 150 Hz Slag Enligt IEC G 11 ms Manuell omställning Återfjädrande eller låsande Magnetventil: Se sidan 56. Certifiering Emk/CE-märkt Enligt EN Skyddsklass IP65 enligt EN Certifiering Emk/CE-märkt Enligt EN Skyddsklass IP65 enligt EN

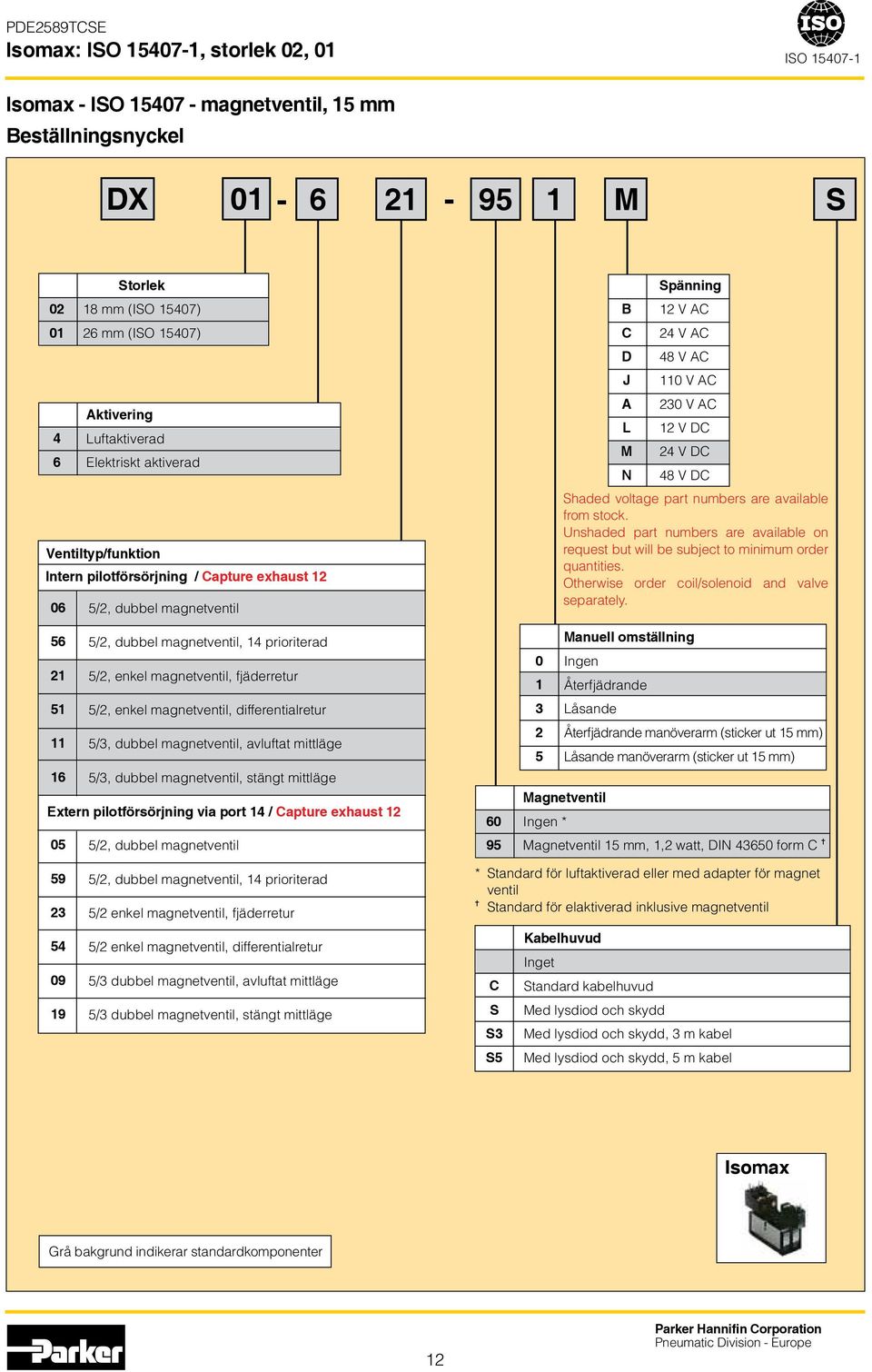

12 Isomax: ISO storlek ISO Isomax - ISO magnetventil 15 mm Beställningsnyckel DX M S Storlek mm (ISO 15407) mm (ISO 15407) Aktivering 4 Luftaktiverad 6 Elektriskt aktiverad Ventiltyp/funktion Intern pilotförsörjning / Capture exhaust /2 dubbel magnetventil Spänning B 12 V AC C 24 V AC D 48 V AC J 110 V AC A 230 V AC L 12 V DC M 24 V DC N 48 V DC Shaded voltage part numbers are available from stock. Unshaded part numbers are available on request but will be subject to minimum order quantities. Otherwise order coil/solenoid and valve separately. 56 5/2 dubbel magnetventil 14 prioriterad 21 5/2 enkel magnetventil fjäderretur 51 5/2 enkel magnetventil differentialretur 11 5/3 dubbel magnetventil avluftat mittläge 16 5/3 dubbel magnetventil stängt mittläge Extern pilotförsörjning via port 14 / Capture exhaust /2 dubbel magnetventil Manuell omställning 0 Ingen 1 Återfjädrande 3 Låsande 2 Återfjädrande manöverarm (sticker ut 15 mm) 5 Låsande manöverarm (sticker ut 15 mm) Magnetventil Ingen * Magnetventil 15 mm 12 watt DIN form C = /2 dubbel magnetventil 14 prioriterad 5/2 enkel magnetventil fjäderretur 5/2 enkel magnetventil differentialretur 5/3 dubbel magnetventil avluftat mittläge 5/3 dubbel magnetventil stängt mittläge * Standard för luftaktiverad eller med adapter för magnet ventil = Standard för elaktiverad inklusive magnetventil C S S3 S5 Kabelhuvud Inget Standard kabelhuvud Med lysdiod och skydd Med lysdiod och skydd 3 m kabel Med lysdiod och skydd 5 m kabel Isomax Grå bakgrund indikerar standardkomponenter 12

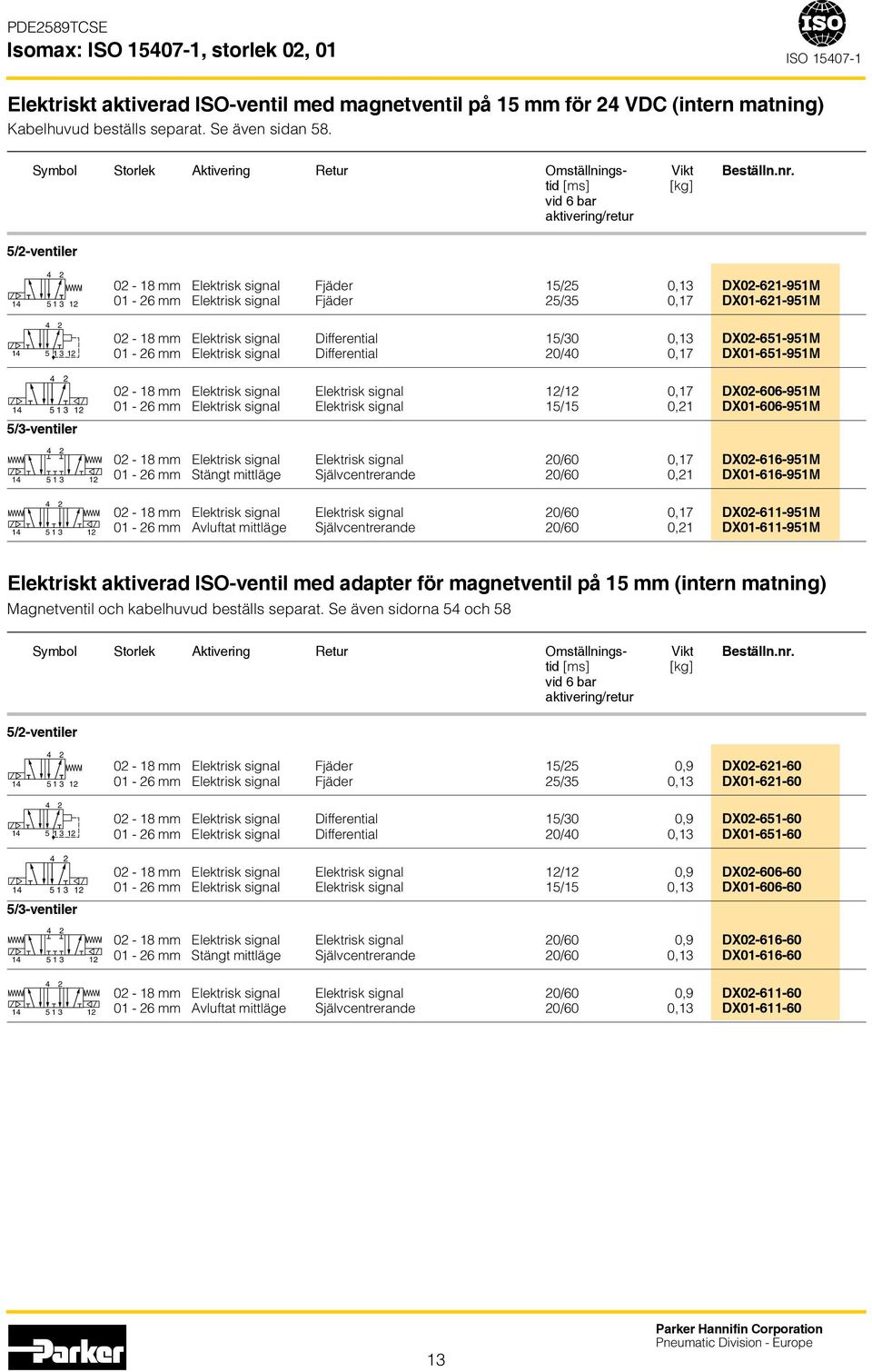

13 Isomax: ISO storlek ISO Elektriskt aktiverad ISO-ventil med magnetventil på 15 mm för 24 VDC (intern matning) Kabelhuvud beställs separat. Se även sidan 58. Symbol Storlek Aktivering Retur Omställnings- Vikt Beställn.nr. tid [ms] [kg] vid 6 bar aktivering/retur 5/2-ventiler 5/3-ventiler mm Elektrisk signal Fjäder 15/ DX M mm Elektrisk signal Fjäder 25/ DX M mm Elektrisk signal Differential 15/ DX M mm Elektrisk signal Differential 20/ DX M mm Elektrisk signal Elektrisk signal 12/ DX M mm Elektrisk signal Elektrisk signal 15/ DX M mm Elektrisk signal Elektrisk signal 20/ DX M mm Stängt mittläge Självcentrerande 20/ DX M mm Elektrisk signal Elektrisk signal 20/ DX M mm Avluftat mittläge Självcentrerande 20/ DX M Elektriskt aktiverad ISO-ventil med adapter för magnetventil på 15 mm (intern matning) Magnetventil och kabelhuvud beställs separat. Se även sidorna 54 och 58 Symbol Storlek Aktivering Retur Omställnings- Vikt Beställn.nr. tid [ms] [kg] vid 6 bar aktivering/retur 5/2-ventiler 5/3-ventiler mm Elektrisk signal Fjäder 15/25 09 DX mm Elektrisk signal Fjäder 25/ DX mm Elektrisk signal Differential 15/30 09 DX mm Elektrisk signal Differential 20/ DX mm Elektrisk signal Elektrisk signal 12/12 09 DX mm Elektrisk signal Elektrisk signal 15/ DX mm Elektrisk signal Elektrisk signal 20/60 09 DX mm Stängt mittläge Självcentrerande 20/ DX mm Elektrisk signal Elektrisk signal 20/60 09 DX mm Avluftat mittläge Självcentrerande 20/ DX

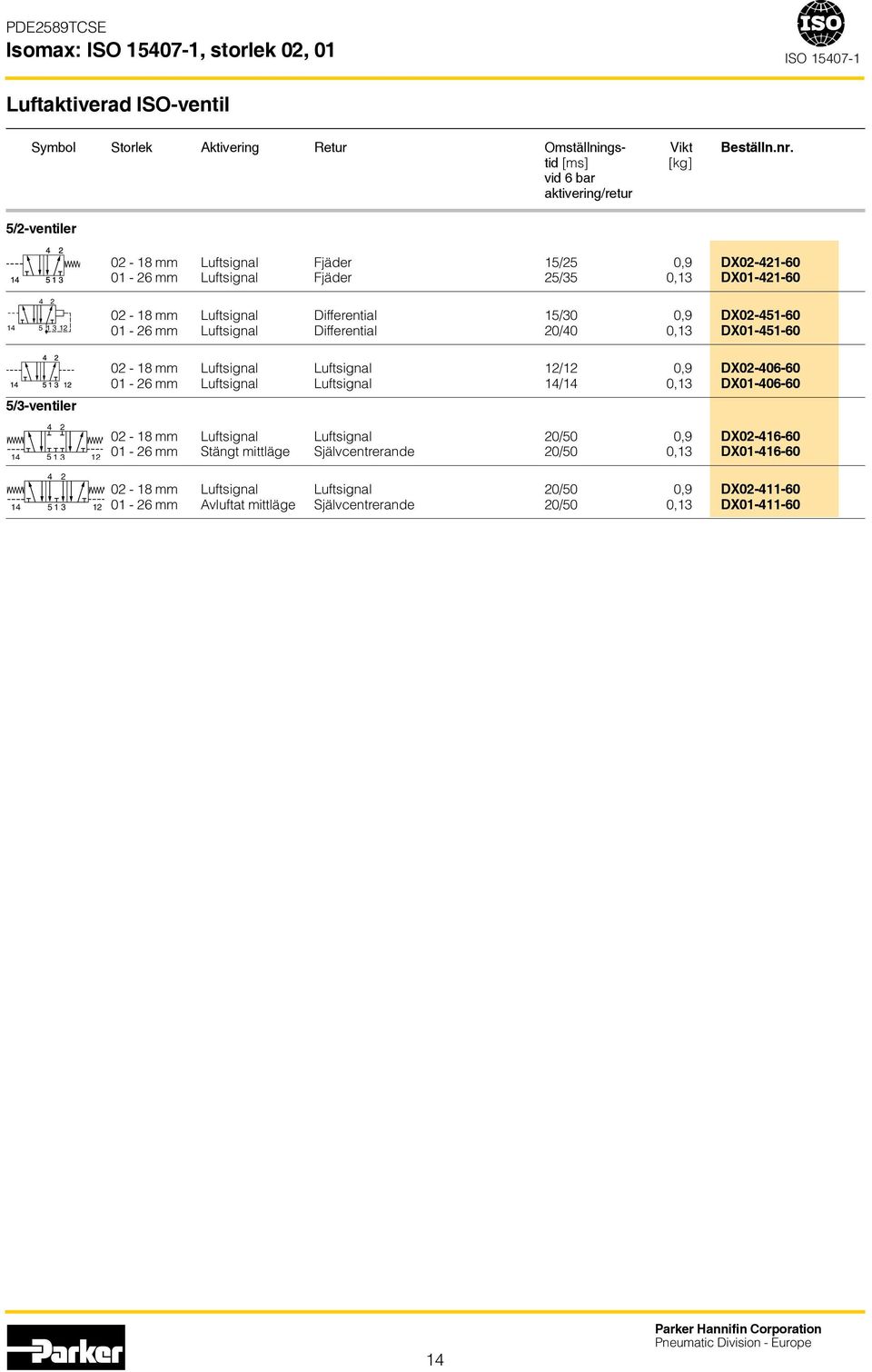

14 Isomax: ISO storlek ISO Luftaktiverad ISO-ventil Symbol Storlek Aktivering Retur Omställnings- Vikt Beställn.nr. tid [ms] [kg] vid 6 bar aktivering/retur 5/2-ventiler mm Luftsignal Fjäder 15/25 09 DX mm Luftsignal Fjäder 25/ DX /3-ventiler mm Luftsignal Differential 15/30 09 DX mm Luftsignal Differential 20/ DX mm Luftsignal Luftsignal 12/12 09 DX mm Luftsignal Luftsignal 14/ DX mm Luftsignal Luftsignal 20/50 09 DX mm Stängt mittläge Självcentrerande 20/ DX mm Luftsignal Luftsignal 20/50 09 DX mm Avluftat mittläge Självcentrerande 20/ DX

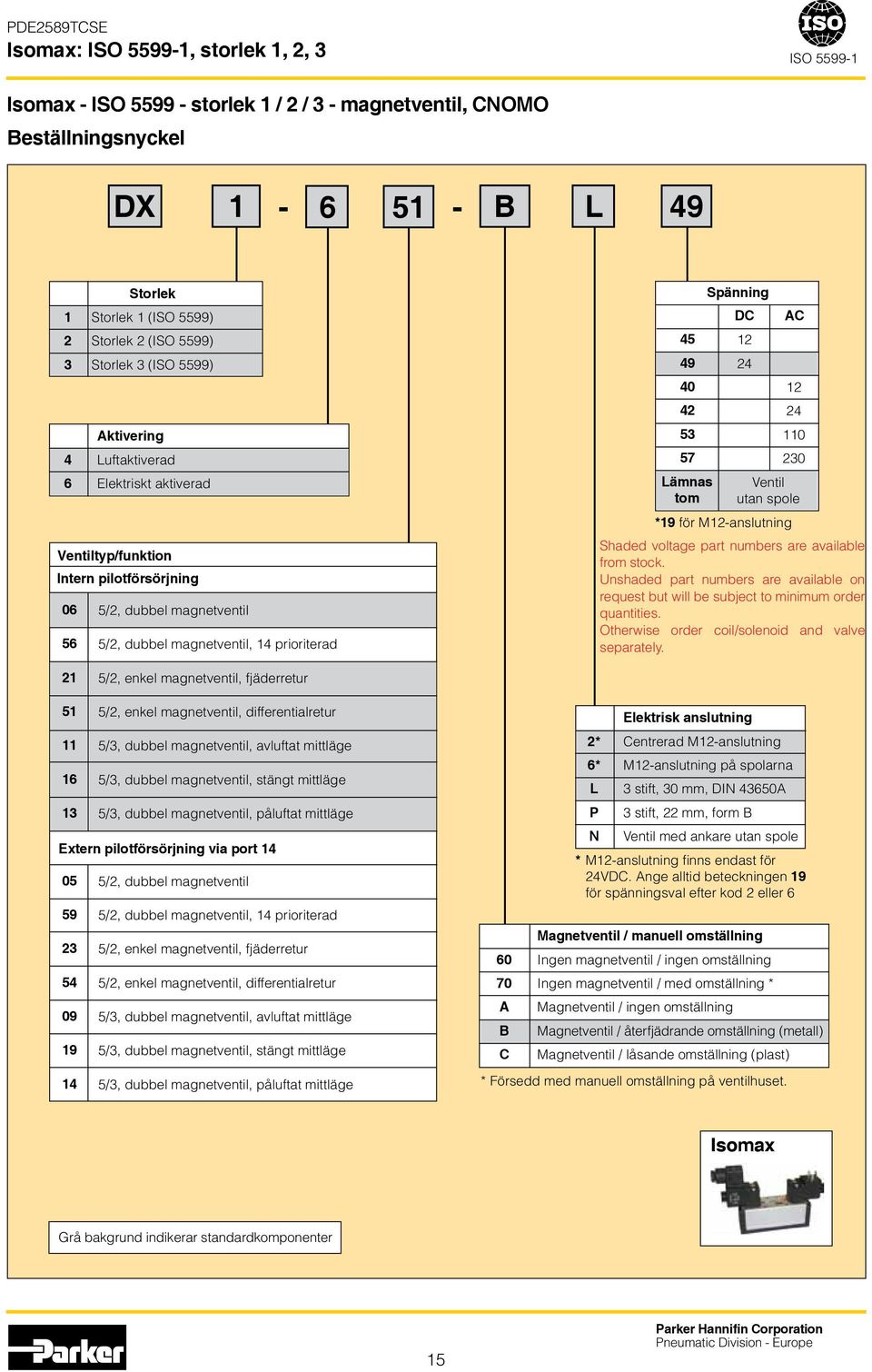

15 Isomax: ISO storlek ISO Isomax - ISO storlek 1 / 2 / 3 - magnetventil CNOMO Beställningsnyckel DX B L 49 Storlek 1 Storlek 1 (ISO 5599) 2 Storlek 2 (ISO 5599) 3 Storlek 3 (ISO 5599) Aktivering 4 Luftaktiverad 6 Elektriskt aktiverad Ventiltyp/funktion Intern pilotförsörjning 06 5/2 dubbel magnetventil 56 5/2 dubbel magnetventil 14 prioriterad Spänning DC AC Lämnas Ventil tom utan spole *19 för M12-anslutning Shaded voltage part numbers are available from stock. Unshaded part numbers are available on request but will be subject to minimum order quantities. Otherwise order coil/solenoid and valve separately. 21 5/2 enkel magnetventil fjäderretur 51 5/2 enkel magnetventil differentialretur 11 5/3 dubbel magnetventil avluftat mittläge 16 5/3 dubbel magnetventil stängt mittläge 13 5/3 dubbel magnetventil påluftat mittläge Extern pilotförsörjning via port /2 dubbel magnetventil 59 5/2 dubbel magnetventil 14 prioriterad 23 5/2 enkel magnetventil fjäderretur 54 5/2 enkel magnetventil differentialretur 09 5/3 dubbel magnetventil avluftat mittläge 19 5/3 dubbel magnetventil stängt mittläge 14 5/3 dubbel magnetventil påluftat mittläge A B C Elektrisk anslutning 2* Centrerad M12-anslutning 6* M12-anslutning på spolarna L 3 stift 30 mm DIN 43650A P 3 stift 22 mm form B N Ventil med ankare utan spole * M12-anslutning finns endast för 24VDC. Ange alltid beteckningen 19 för spänningsval efter kod 2 eller 6 Magnetventil / manuell omställning Ingen magnetventil / ingen omställning Ingen magnetventil / med omställning * Magnetventil / ingen omställning Magnetventil / återfjädrande omställning (metall) Magnetventil / låsande omställning (plast) * Försedd med manuell omställning på ventilhuset. Isomax Grå bakgrund indikerar standardkomponenter 15

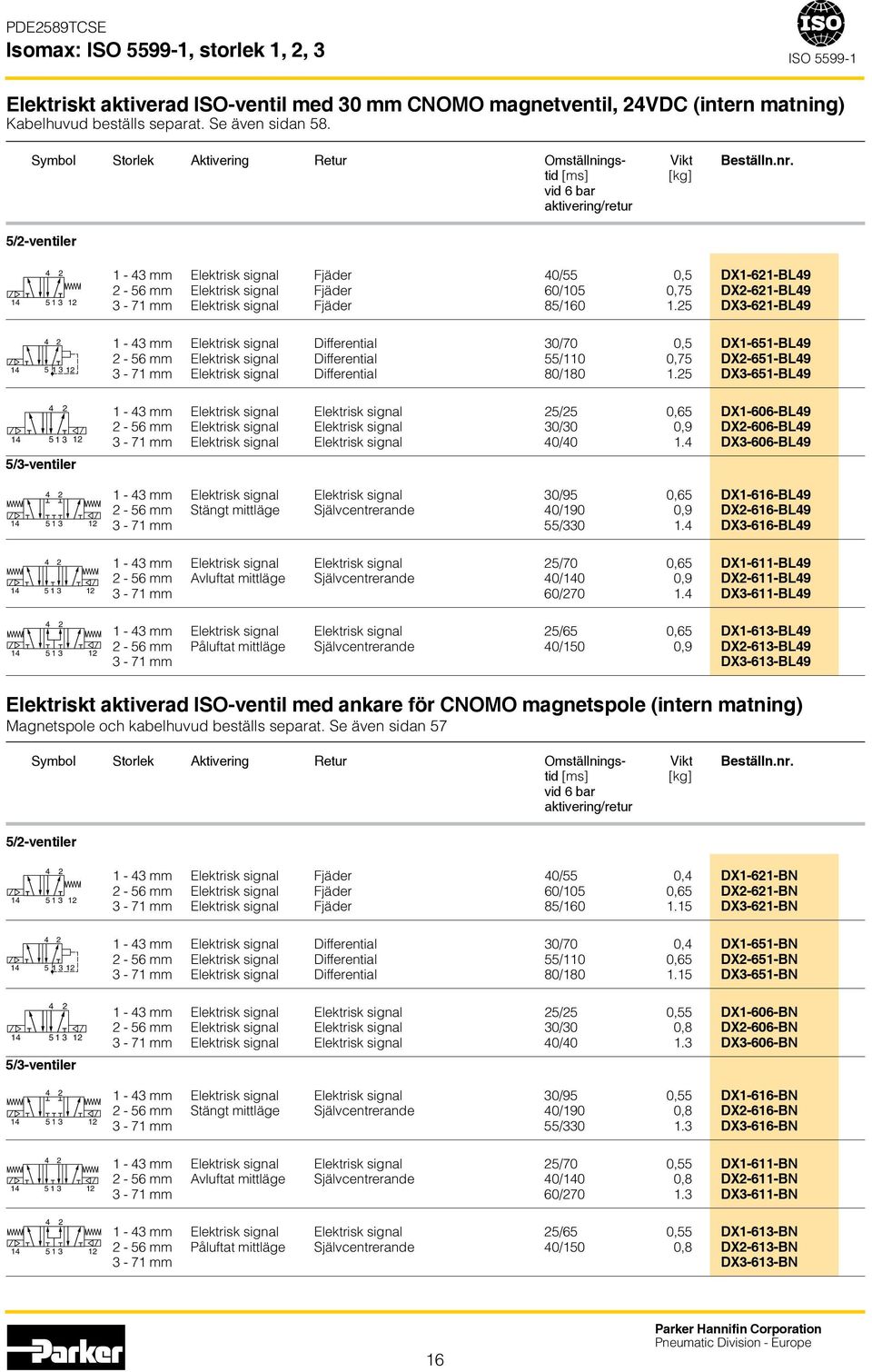

16 Isomax: ISO storlek ISO Elektriskt aktiverad ISO-ventil med 30 mm CNOMO magnetventil 24VDC (intern matning) Kabelhuvud beställs separat. Se även sidan 58. Symbol Storlek Aktivering Retur Omställnings- Vikt Beställn.nr. tid [ms] [kg] vid 6 bar aktivering/retur 5/2-ventiler 5/3-ventiler 1-43 mm Elektrisk signal Fjäder 40/55 05 DX1-621-BL mm Elektrisk signal Fjäder 60/ DX2-621-BL mm Elektrisk signal Fjäder 85/ DX3-621-BL mm Elektrisk signal Differential 30/70 05 DX1-651-BL mm Elektrisk signal Differential 55/ DX2-651-BL mm Elektrisk signal Differential 80/ DX3-651-BL mm Elektrisk signal Elektrisk signal 25/ DX1-606-BL mm Elektrisk signal Elektrisk signal 30/30 09 DX2-606-BL mm Elektrisk signal Elektrisk signal 40/ DX3-606-BL mm Elektrisk signal Elektrisk signal 30/ DX1-616-BL mm Stängt mittläge Självcentrerande 40/ DX2-616-BL mm 55/ DX3-616-BL mm Elektrisk signal Elektrisk signal 25/ DX1-611-BL mm Avluftat mittläge Självcentrerande 40/ DX2-611-BL mm 60/ DX3-611-BL mm Elektrisk signal Elektrisk signal 25/ DX1-613-BL mm Påluftat mittläge Självcentrerande 40/ DX2-613-BL mm DX3-613-BL49 Elektriskt aktiverad ISO-ventil med ankare för CNOMO magnetspole (intern matning) Magnetspole och kabelhuvud beställs separat. Se även sidan 57 Symbol Storlek Aktivering Retur Omställnings- Vikt Beställn.nr. tid [ms] [kg] vid 6 bar aktivering/retur 5/2-ventiler 5/3-ventiler 1-43 mm Elektrisk signal Fjäder 40/55 04 DX1-621-BN 2-56 mm Elektrisk signal Fjäder 60/ DX2-621-BN 3-71 mm Elektrisk signal Fjäder 85/ DX3-621-BN 1-43 mm Elektrisk signal Differential 30/70 04 DX1-651-BN 2-56 mm Elektrisk signal Differential 55/ DX2-651-BN 3-71 mm Elektrisk signal Differential 80/ DX3-651-BN 1-43 mm Elektrisk signal Elektrisk signal 25/ DX1-606-BN 2-56 mm Elektrisk signal Elektrisk signal 30/30 08 DX2-606-BN 3-71 mm Elektrisk signal Elektrisk signal 40/ DX3-606-BN 1-43 mm Elektrisk signal Elektrisk signal 30/ DX1-616-BN 2-56 mm Stängt mittläge Självcentrerande 40/ DX2-616-BN 3-71 mm 55/ DX3-616-BN 1-43 mm Elektrisk signal Elektrisk signal 25/ DX1-611-BN 2-56 mm Avluftat mittläge Självcentrerande 40/ DX2-611-BN 3-71 mm 60/ DX3-611-BN 1-43 mm Elektrisk signal Elektrisk signal 25/ DX1-613-BN 2-56 mm Påluftat mittläge Självcentrerande 40/ DX2-613-BN 3-71 mm DX3-613-BN 16

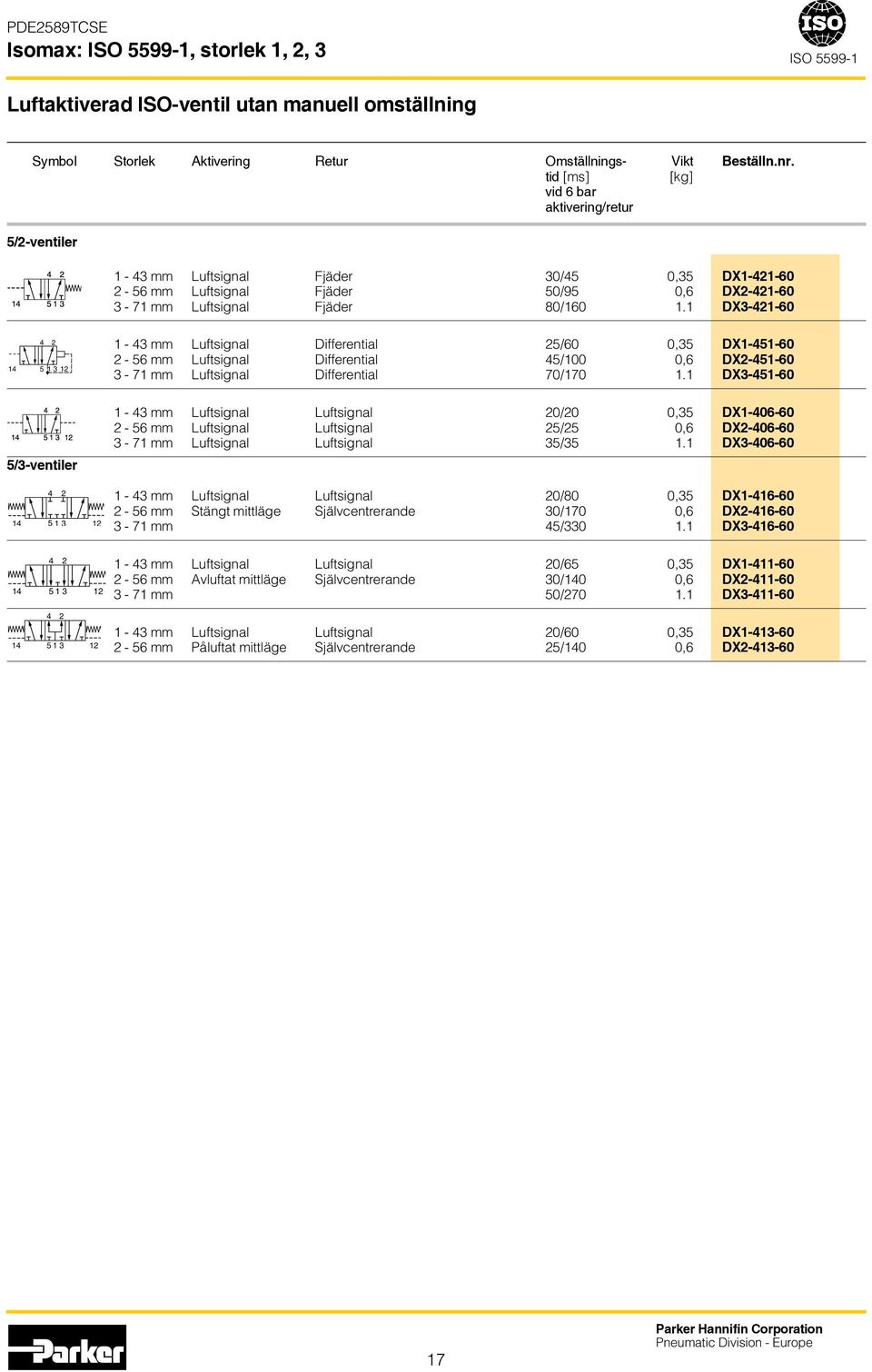

17 Isomax: ISO storlek ISO Luftaktiverad ISO-ventil utan manuell omställning Symbol Storlek Aktivering Retur Omställnings- Vikt Beställn.nr. tid [ms] [kg] vid 6 bar aktivering/retur 5/2-ventiler 1-43 mm Luftsignal Fjäder 30/ DX mm Luftsignal Fjäder 50/95 06 DX mm Luftsignal Fjäder 80/ DX /3-ventiler 1-43 mm Luftsignal Differential 25/ DX mm Luftsignal Differential 45/ DX mm Luftsignal Differential 70/ DX mm Luftsignal Luftsignal 20/ DX mm Luftsignal Luftsignal 25/25 06 DX mm Luftsignal Luftsignal 35/ DX mm Luftsignal Luftsignal 20/ DX mm Stängt mittläge Självcentrerande 30/ DX mm 45/ DX mm Luftsignal Luftsignal 20/ DX mm Avluftat mittläge Självcentrerande 30/ DX mm 50/ DX mm Luftsignal Luftsignal 20/ DX mm Påluftat mittläge Självcentrerande 25/ DX

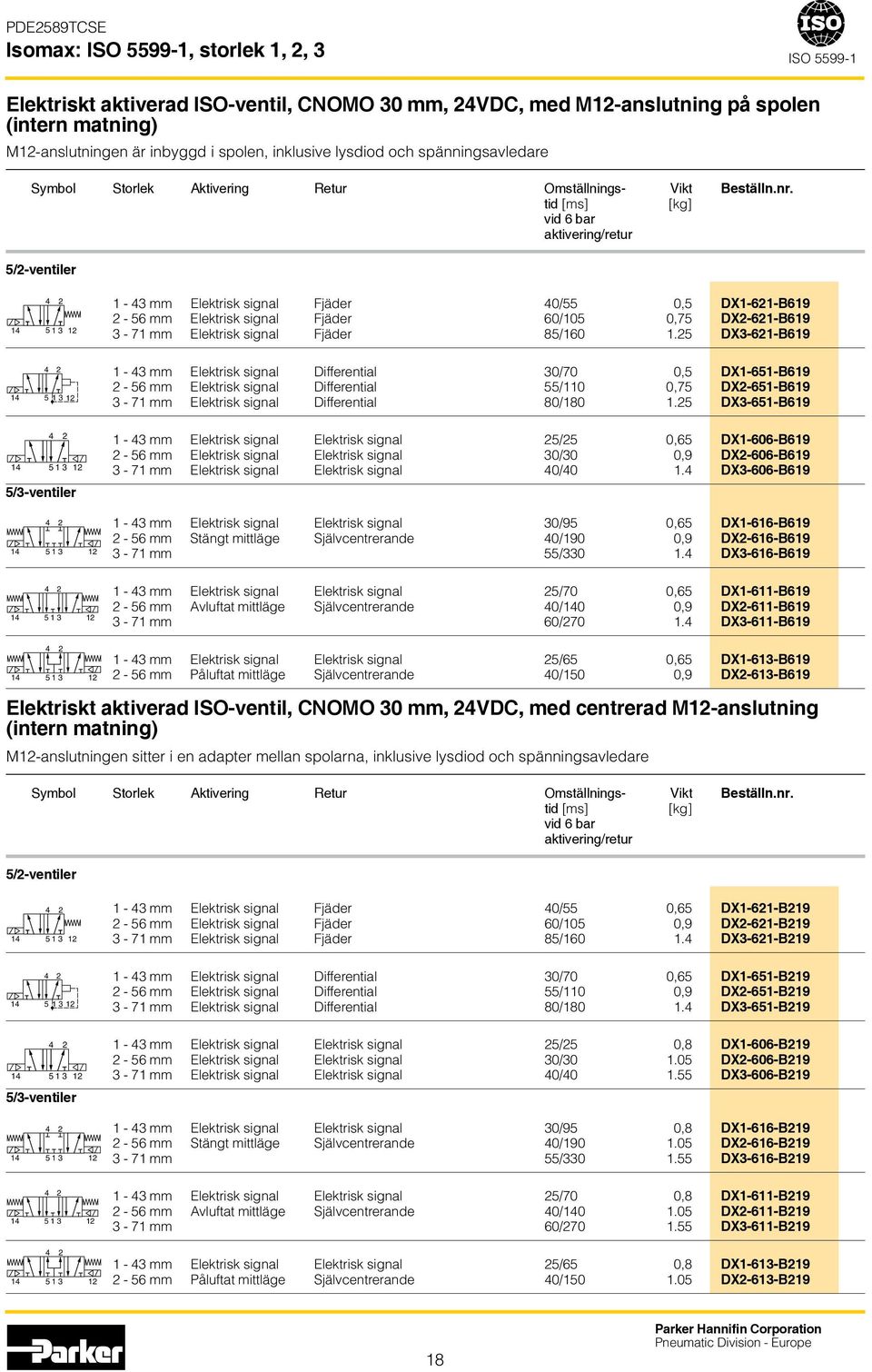

18 Isomax: ISO storlek ISO Elektriskt aktiverad ISO-ventil CNOMO 30 mm 24VDC med M12-anslutning på spolen (intern matning) M12-anslutningen är inbyggd i spolen inklusive lysdiod och spänningsavledare Symbol Storlek Aktivering Retur Omställnings- Vikt Beställn.nr. tid [ms] [kg] vid 6 bar aktivering/retur 5/2-ventiler 5/3-ventiler 1-43 mm Elektrisk signal Fjäder 40/55 05 DX1-621-B mm Elektrisk signal Fjäder 60/ DX2-621-B mm Elektrisk signal Fjäder 85/ DX3-621-B mm Elektrisk signal Differential 30/70 05 DX1-651-B mm Elektrisk signal Differential 55/ DX2-651-B mm Elektrisk signal Differential 80/ DX3-651-B mm Elektrisk signal Elektrisk signal 25/ DX1-606-B mm Elektrisk signal Elektrisk signal 30/30 09 DX2-606-B mm Elektrisk signal Elektrisk signal 40/ DX3-606-B mm Elektrisk signal Elektrisk signal 30/ DX1-616-B mm Stängt mittläge Självcentrerande 40/ DX2-616-B mm 55/ DX3-616-B mm Elektrisk signal Elektrisk signal 25/ DX1-611-B mm Avluftat mittläge Självcentrerande 40/ DX2-611-B mm 60/ DX3-611-B mm Elektrisk signal Elektrisk signal 25/ DX1-613-B mm Påluftat mittläge Självcentrerande 40/ DX2-613-B619 Elektriskt aktiverad ISO-ventil CNOMO 30 mm 24VDC med centrerad M12-anslutning (intern matning) M12-anslutningen sitter i en adapter mellan spolarna inklusive lysdiod och spänningsavledare Symbol Storlek Aktivering Retur Omställnings- Vikt Beställn.nr. tid [ms] [kg] vid 6 bar aktivering/retur 5/2-ventiler 5/3-ventiler 1-43 mm Elektrisk signal Fjäder 40/ DX1-621-B mm Elektrisk signal Fjäder 60/ DX2-621-B mm Elektrisk signal Fjäder 85/ DX3-621-B mm Elektrisk signal Differential 30/ DX1-651-B mm Elektrisk signal Differential 55/ DX2-651-B mm Elektrisk signal Differential 80/ DX3-651-B mm Elektrisk signal Elektrisk signal 25/25 08 DX1-606-B mm Elektrisk signal Elektrisk signal 30/ DX2-606-B mm Elektrisk signal Elektrisk signal 40/ DX3-606-B mm Elektrisk signal Elektrisk signal 30/95 08 DX1-616-B mm Stängt mittläge Självcentrerande 40/ DX2-616-B mm 55/ DX3-616-B mm Elektrisk signal Elektrisk signal 25/70 08 DX1-611-B mm Avluftat mittläge Självcentrerande 40/ DX2-611-B mm 60/ DX3-611-B mm Elektrisk signal Elektrisk signal 25/65 08 DX1-613-B mm Påluftat mittläge Självcentrerande 40/ DX2-613-B219 18

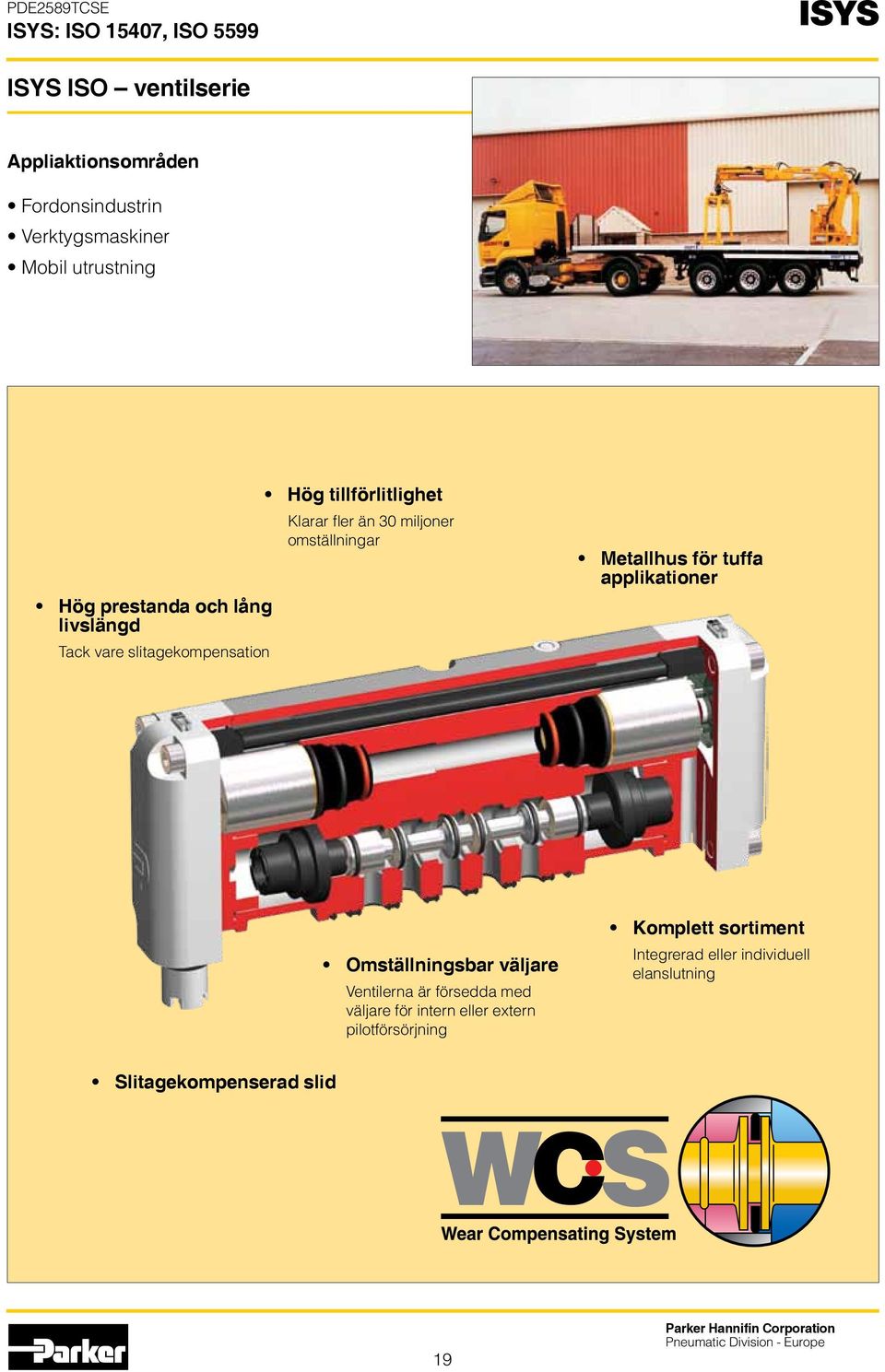

19 ISYS: ISO ISO 5599 ISYS ISYS ISO ventilserie Appliaktionsområden Fordonsindustrin Verktygsmaskiner Mobil utrustning Hög prestanda och lång livslängd Tack vare slitagekompensation Hög tillförlitlighet Klarar fler än 30 miljoner omställningar Metallhus för tuffa applikationer Omställningsbar väljare Ventilerna är försedda med väljare för intern eller extern pilotförsörjning Komplett sortiment Integrerad eller individuell elanslutning Slitagekompenserad slid 19

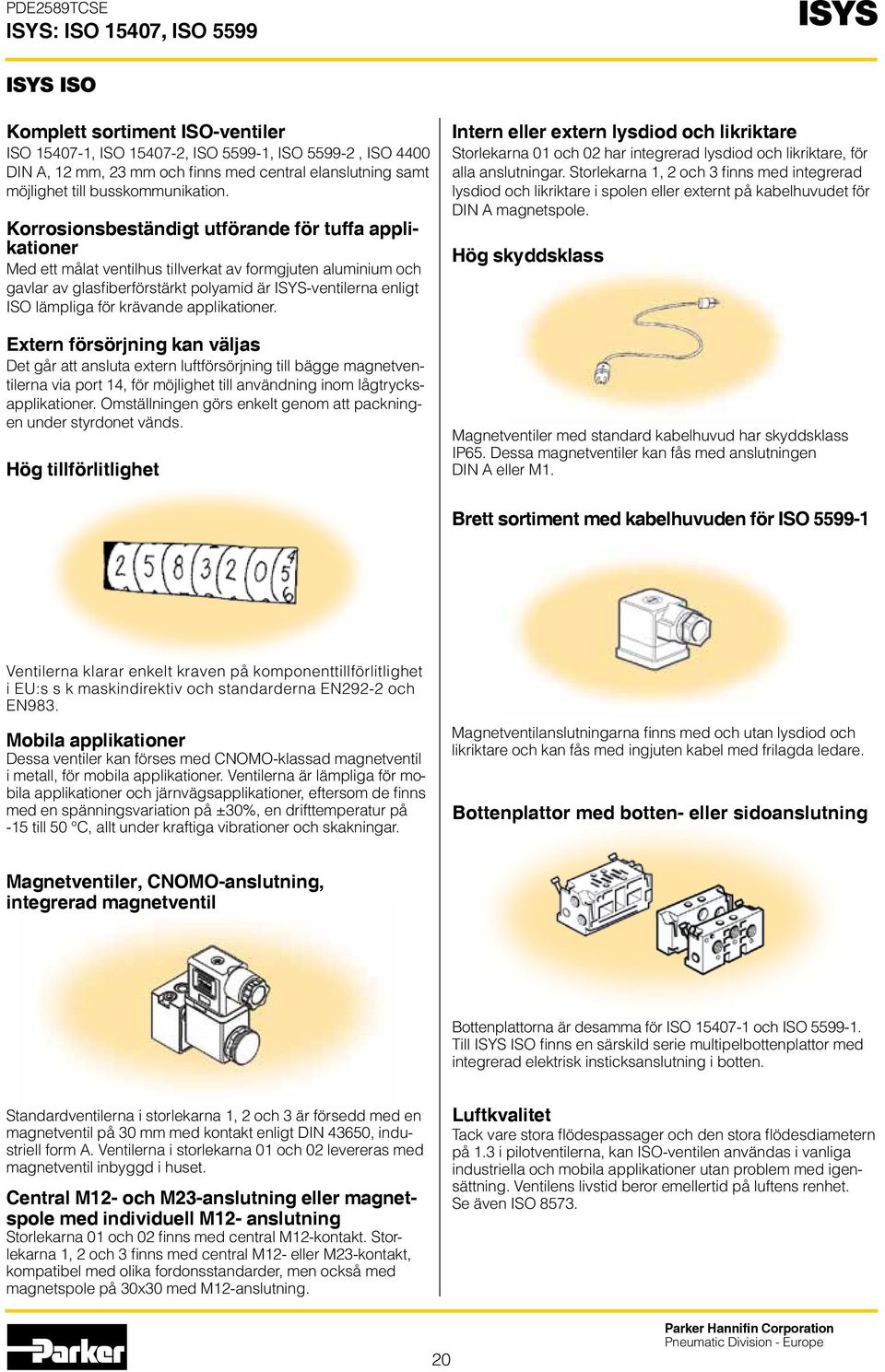

20 ISYS: ISO ISO 5599 ISYS ISYS ISO Komplett sortiment ISO-ventiler ISO ISO ISO ISO ISO 4400 DIN A 12 mm 23 mm och finns med central elanslutning samt möjlighet till busskommunikation. Korrosionsbeständigt utförande för tuffa applikationer Med ett målat ventilhus tillverkat av formgjuten aluminium och gavlar av glasfiberförstärkt polyamid är ISYS-ventilerna enligt ISO lämpliga för krävande applikationer. Extern försörjning kan väljas Det går att ansluta extern luftförsörjning till bägge magnetventilerna via port 14 för möjlighet till användning inom lågtrycksapplikationer. Omställningen görs enkelt genom att packningen under styrdonet vänds. Hög tillförlitlighet Intern eller extern lysdiod och likriktare Storlekarna 01 och 02 har integrerad lysdiod och likriktare för alla anslutningar. Storlekarna 1 2 och 3 finns med integrerad lysdiod och likriktare i spolen eller externt på kabelhuvudet för DIN A magnetspole. Hög skyddsklass Magnetventiler med standard kabelhuvud har skyddsklass IP65. Dessa magnetventiler kan fås med anslutningen DIN A eller M1. Brett sortiment med kabelhuvuden för ISO Ventilerna klarar enkelt kraven på komponenttillförlitlighet i EU:s s k maskindirektiv och standarderna EN292-2 och EN983. Mobila applikationer Dessa ventiler kan förses med CNOMO-klassad magnetventil i metall för mobila applikationer. Ventilerna är lämpliga för mobila applikationer och järnvägsapplikationer eftersom de finns med en spänningsvariation på ±30% en drifttemperatur på -15 till 50 C allt under kraftiga vibrationer och skakningar. Magnetventilanslutningarna finns med och utan lysdiod och likriktare och kan fås med ingjuten kabel med frilagda ledare. Bottenplattor med botten- eller sidoanslutning Magnetventiler CNOMO-anslutning integrerad magnetventil Bottenplattorna är desamma för ISO och ISO Till ISYS ISO finns en särskild serie multipelbottenplattor med integrerad elektrisk insticksanslutning i botten. Standardventilerna i storlekarna 1 2 och 3 är försedd med en magnetventil på 30 mm med kontakt enligt DIN industriell form A. Ventilerna i storlekarna 01 och 02 levereras med magnetventil inbyggd i huset. Central M12- och M23-anslutning eller magnetspole med individuell M12- anslutning Storlekarna 01 och 02 finns med central M12-kontakt. Storlekarna 1 2 och 3 finns med central M12- eller M23-kontakt kompatibel med olika fordonsstandarder men också med magnetspole på 30x30 med M12-anslutning. Luftkvalitet Tack vare stora flödespassager och den stora flödesdiametern på 1.3 i pilotventilerna kan ISO-ventilen användas i vanliga industriella och mobila applikationer utan problem med igensättning. Ventilens livstid beror emellertid på luftens renhet. Se även ISO

21 ISYS: ISO ISO 5599 ISYS ISYS ISO Seriekommunikation ISYSNET är ett öppet kommunikationsprotokoll med en gemensam plattform som är kompatibel med alla ISO-ventiler. ISYS- NET är kompatibelt med Ethernet IP Profibus DP ControlNet och DeviceNet. Kommunikationsmodulerna har skyddsklass IP65 och kan tack vare en helt skruvfri hakmekanism enkelt bytas ut. DIP- och vridswitchar är standard vilket också gäller för elanslutningarna. Totalt kan 63 in- och utmoduler monteras med en enda kommunikationsnod. Det finns både digitala ( M8- M12- och M23-anslutningar) och analoga (ström eller spänning) in- och utmoduler. Kollektor- (NPN) eller emittermoduler (PNP) kompletterar anslutningslösningarna. Inbyggda diagnostiska funktioner t ex detektering av öppen krets ingen last och kortstlutning gör underhållet enklare. Modulerna är också skyddade mot överspänning och omvänd polaritet. Bottenplattor enligt ISO Med standarden ISO som grund kan Isys användas för montering av ventiler på 18 och 26 mm i samma ventilblock. Multipelbottenplattorna finns i tvåstationsversioner. Tvåstationsplattorna ger högre styvhet i längre ventilblock färre elektriska och pneumatisk anslutningar mellan plattorna vilket i sin tur minskar risken för läckage och elektriska felkopplingar. Luftanslutningarna finns med BSPP- och NPTgänga i tum. Plattorna finns med sidanslutningar och botten- och sidanslutningar. Integrerad anslutning Det finns inga ledare mellan anslutningarna och kretskorten. Kretskorten har alla anslutningar genom multipelbottenplattan vilket minskar riskerna för elfel pga lösa ledare. Plattan över ledarkanalen har skyddsklass IP65. Anslutningsmodulen finns med följande huvudanslutningar: En D-Sub-kontakt med 25 stift för 24 magnetventiler En rund Brad Harrison-kontakt med 19 stift för 16 magnetventiler En rund M3-kontakt med 12 stift för 8 magnetventiler Kopplingslist med 16 plintar för 16 magnetventiler ISYS NET-modul med 3 utgångar för 32 magnetventiler Bottenplattor enligt ISO med höga flöden Pga av den standardiserade storleken på plattan och ventilen begränsas det resulterande flödet av portstorleken. Alla multipelplattor för storlek 1 2 och 3 finns med överdimensionerade portar för optimering av flödet. En ventil och multipelplatta i storlek 1 som t ex är försedd med port på 3/8 kan användas med en cylinder med en diameter på 100 mm där normalt en ventil i storlek 2 valts. Detta gäller ännu mer om cylinderhastigheten begränsas med flödesstyrning och justeras till nära 05 m/s. Individuell elanslutning Vid anslutning till standardspänningen 110 eller 230 V AC eller om bara några få ventiler skall monteras på multipelplattan särskilt om ventilerna är av storlek 2 eller 3 kan individuell elanslutning vara att föredra. Varje ventil måste då kopplas in separat via en enkel kabel eller en kopplingsplint. 21

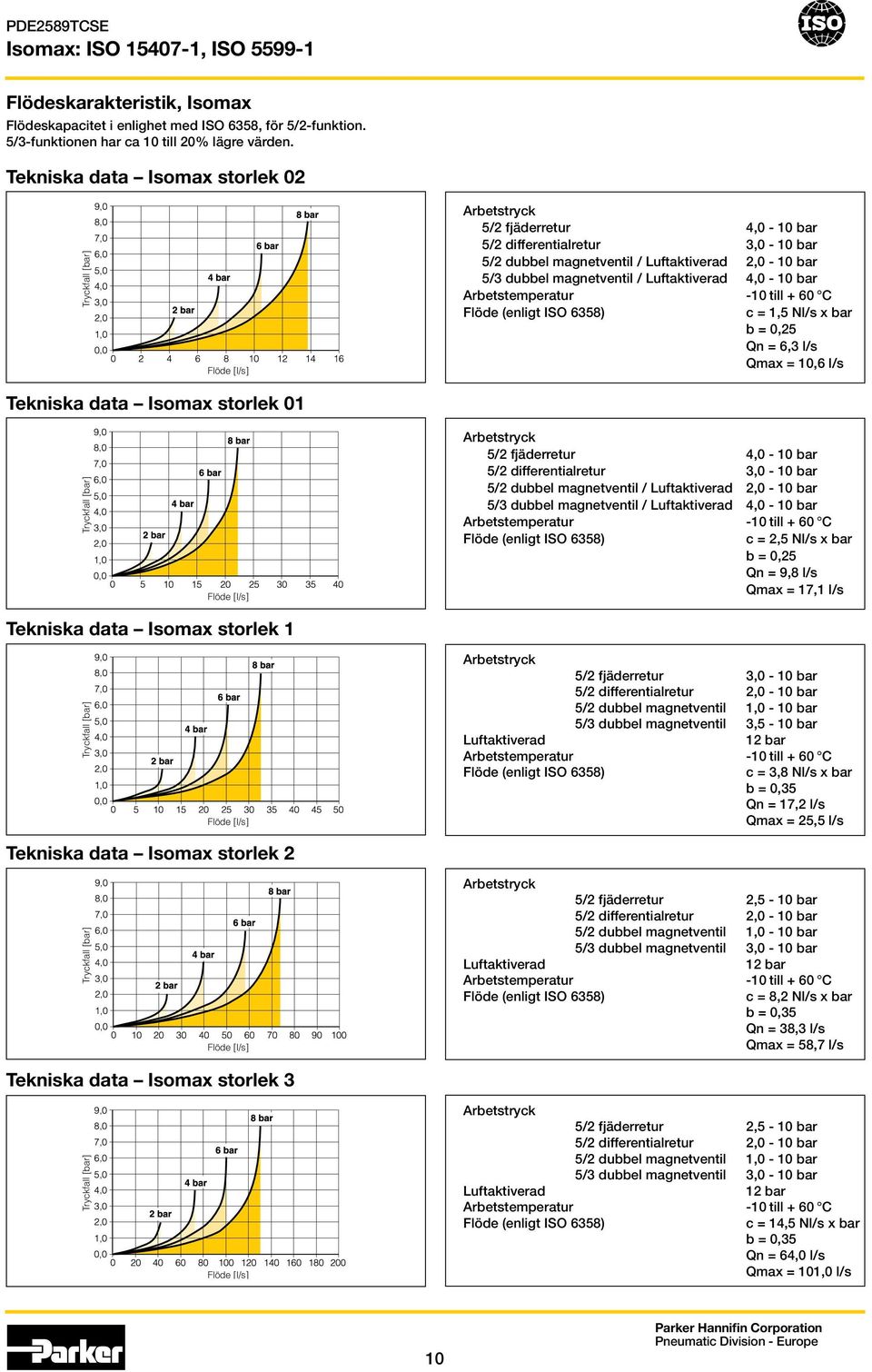

22 ISYS: ISO ISO 5599 ISYS Flödeskarakteristik ISYS ISO Flödeskapacitet i enlighet med ISO 6358 för 5/2-funktion. 5/3-funktionen har ca 10 till 20% lägre värden. Tekniska data ISYS ISO storlek 02 Tryckfall [bar] Flöde [l/s] Arbetstryck 5/2 fjäderretur bar 5/2 differentialretur bar 5/2 dubbel magnetventil bar 5/3 dubbel magnetventil bar Arbetstemperatur -15 till +50 C Flöde (enligt ISO 6358) c = 15 Nl/s x bar b = 025 Qn = 65 l/s Qmax = 108 l/s Tekniska data ISYS ISO storlek 01 Tryckfall [bar] Flöde [l/s] Arbetstryck 5/2 fjäderretur bar 5/2 differentialretur bar 5/2 dubbel magnetventil bar 5/3 dubbel magnetventil bar Arbetstemperatur -15 till +50 C Flöde (enligt ISO 6358) c = 36 Nl/s x bar b = 030 Qn = 153 l/s Qmax = 253 l/s Tekniska data ISYS ISO storlek 1 Tryckfall [bar] Flöde [l/s] Arbetstryck 5/2 fjäderretur bar 5/2 differentialretur bar 5/2 dubbel magnetventil bar 5/3 dubbel magnetventil bar Arbetstemperatur -15 till +50 C Flöde (enligt ISO 6358) c = 50 Nl/s x bar b = 030 Qn = 208 l/s Qmax = 345 l/s Tekniska data ISYS ISO storlek 2 Tryckfall [bar] Flöde [l/s] Arbetstryck 5/2 fjäderretur bar 5/2 differentialretur bar 5/2 dubbel magnetventil bar 5/3 dubbel magnetventil bar Arbetstemperatur -15 till +50 C Flöde (enligt ISO 6358) c = 97 Nl/s x bar b = 035 Qn = 420 l/s Qmax = 690 l/s Tekniska data ISYS ISO storlek 3 Tryckfall [bar] Flöde [l/s] Arbetstryck 5/2 fjäderretur bar 5/2 differentialretur bar 5/2 dubbel magnetventil bar 5/3 dubbel magnetventil bar Arbetstemperatur -15 till +50 C Flöde (enligt ISO 6358) c = 187 Nl/s x bar b = 035 Qn = 837 l/s Qmax = 1308 l/s 22

23 ISYS: ISO ISO 5599 ISYS ISYS ISO Materialspecifikation och egenskaper Materialspecifikation Magnetventilerna HA och HB Ventilhus Gavel Slid Kolv Gaveltätningar Infästning Formgjuten aluminium PBT Aluminium + nitrilgummi Acetalplast Nitrilgummi Förzinkat stål Lägsta tillåtna driftspänning Effekt Bipolär Spänningsavledare Ljusindikator DC 204 V AC 102 V DC 1 W AC 2 VA Standard Standard Egenskaper Medie Luft eller inert gas filtrerad till 40 µ klass 5 enligt ISO Torr klass 4 enligt ISO Smord eller osmord Lagertemperatur -20 till +70 C Vibration Enligt IEC G 2 till 150 Hz Slag Enligt IEC G 11 ms Manuell omställning Återfjädrande övriga varianter mot förfrågan Magnetventiler integrerade Lägsta tillåtna driftspänning Effekt Bipolär Spänningsavledare Ljusindikator Certifiering DC 204 V AC 102 V DC 3 W AC 45 VA På belysta spolar Standard CSA/ C-US-godkända Emk/CE-märkt Enligt EN Skyddsklass IP65 enligt EN

24 ISYS: ISO ISYS ISO ISYS ISO elaktiverad central M12-anslutning Beställningsnyckel H B 1 WX B G 2 G9 000F A B A Storlek ISO mm ISO mm B L Luftförsörjning/luftavlopp Intern pilotluft port 1/avluftad Extern pilotluft port 14/avluftad Spänning DC G Central M12 Ventiltyp/funktion E 5/2 enkel magnetventil differentialretur 5/2 dubbel magnetventil 5/3 dubbelmagnetventil stängt mittläge 5/3 dubbel magnetventil avluftat mittläge 5/3 dubbel magnetventil påluftat mittläge 5/2 enkel magnetventil differentialretur med hjälpfjäder G H Manuell omställning Återfjädrande tryck med lysdiod Låsande tryck/vrid med lysdiod Shaded voltage part numbers are available from stock. Unshaded part numbers are available on request but will be subject to minimum order quantities. Otherwise order coil/solenoid and valve separately. Grå bakgrund indikerar standardkomponenter ISYS ISO ISYS ISO luftaktiverad Beställningsnyckel H B 3 WX 000 XX A B A Storlek ISO mm ISO mm Ventiltyp/funktion 3 5/2 luftaktiverad differentialretur 4 5/2 luftaktiverad luftretur F 5/3 luftaktiverad fjäderretur stängt mittläge 5/3 luftaktiverad fjäderretur avluftat mittläge 5/3 luftaktiverad fjäderretur påluftat mittläge 5/2 luftaktiverad differentialretur med hjälpfjäder ISYS ISO Grå bakgrund indikerar standardkomponenter 24

25 ISYS: ISO ISYS ISO Elektriskt aktiverad ISO-ventil 24 VDC med central M12-anslutning (intern matning) Riktad sida 14 lysdiod och spänningsavledare Symbol Storlek Aktivering Retur Omställnings- Vikt Beställn.nr. tid [ms] [kg] vid 6 bar aktivering/retur 5/2-ventiler 5/3-ventiler mm Elektrisk signal Fjäder och diff. 20/ HBEWXBG2G9000FA mm Elektrisk signal Fjäder och diff. 20/ HAEWXBG2G9000FA mm Elektrisk signal Differential 15/ HB1WXBG2G9000FA mm Elektrisk signal Differential 15/ HA1WXBG2G9000FA mm Elektrisk signal Elektrisk signal HB2WXBG2G9000FA mm Elektrisk signal Elektrisk signal HA2WXBG2G9000FA mm Elektrisk signal Elektrisk signal 15/ HB5WXBG2G9000FA mm Stängt mittläge Självcentrerande 15/ HA5WXBG2G9000FA mm Elektrisk signal Elektrisk signal 15/ HB6WXBG2G9000FA mm Avluftat mittläge Självcentrerande 15/ HA6WXBG2G9000FA mm Elektrisk signal Elektrisk signal 15/ HB7WXBG2G9000FA mm Påluftat mittläge Självcentrerande 15/ HA7WXBG2G9000FA Luftaktiverad ISO-ventil Symbol Storlek Aktivering Retur Omställnings- Vikt Beställn.nr. tid [ms] [kg] vid 6 bar aktivering/retur 5/2-ventiler mm Luftsignal Fjäder och diff. 15/ HBFWX000XXA mm Luftsignal Fjäder och diff. 15/ HAFWX000XXA 5/3-ventiler mm Luftsignal Differential 10/ HB3WX000XXA mm Luftsignal Differential 15/ HA3WX000XXA mm Luftsignal Luftsignal HB4WX000XXA mm Luftsignal Luftsignal HA4WX000XXA mm Luftsignal Luftsignal 15/ HB8WX000XXA mm Stängt mittläge Självcentrerande 15/ HA8WX000XXA mm Luftsignal Luftsignal 15/ HB9WX000XXA mm Avluftat mittläge Självcentrerande 15/ HA9WX000XXA mm Luftsignal Luftsignal 15/ HB0WX000XXA mm Påluftat mittläge Självcentrerande 15/ HA0WX000XXA Indikerar att produkten hålls i lager. 25

26 ISYS: ISO ISYS ISO ISYS ISO elaktiverad integrerad elanslutning Beställningsnyckel H B 1 VX B G 0 G9 A B A Storlek ISO mm ISO mm B L Luftförsörjning/luftavlopp Intern pilotluft port 1/avluftad Extern pilotluft port 14 /avluftad Spänning G9 24 V DC V AC Ventiltyp/funktion E 5/2 enkel magnetventil differentialretur 5/2 dubbel magnetventil 5/3 dubbelmagnetventil stängt mittläge 5/3 dubbel magnetventil avluftat mittläge 5/3 dubbel magnetventil påluftat mittläge 5/2 enkel magnetventil differentialretur med hjälpfjäder * Endast med pilotmatning/pilotavlopp O. Finns endast på HA måste använda multipelplattan DX01 eller anslutningsblocket HA. G H Manuell omställning Återfjädrande tryck lysdiod Låsande tryck/vrid lysdiod Shaded voltage part numbers are available from stock. Unshaded part numbers are available on request but will be subject to minimum order quantities. Otherwise order coil/solenoid and valve separately. ISYS ISO Grå bakgrund indikerar standardkomponenter 26

27 ISYS: ISO ISYS ISO Elektriskt aktiverad ISO-ventil 24 VDC integrerad anslutning Återfjädrande manuell omställning lysdiod och spännigsavledare Symbol Storlek Aktivering Retur Omställnings- Vikt Beställn.nr. tid [ms] [kg] vid 6 bar aktivering/retur 5/2-ventiler 5/3-ventiler mm Elektrisk signal Fjäder och diff. 20/ HBEVXBG0G9A mm Elektrisk signal Fjäder och diff. 20/ HAEVXBG0G9A mm Elektrisk signal Differential 15/ HB1VXBG0G9A mm Elektrisk signal Differential 15/ HA1VXBG0G9A mm Elektrisk signal Elektrisk signal HB2VXBG0G9A mm Elektrisk signal Elektrisk signal HA2VXBG0G9A mm Elektrisk signal Elektrisk signal 15/ HB5VXBG0G9A mm Stängt mittläge Självcentrerande 15/ HA5VXBG0G9A mm Elektrisk signal Elektrisk signal 15/ HB6VXBG0G9A mm Avluftat mittläge Självcentrerande 15/ HA6VXBG0G9A mm Elektrisk signal Elektrisk signal 15/ HB7VXBG0G9A mm Påluftat mittläge Självcentrerande 15/ HA7VXBG0G9A 27

28 ISYS: ISO ISYS ISO ISYS ISO storlek 1/2/3 elaktiveradcnomo-magnetventil Beställningsnyckel H 1 E WX B B L 49 C Storlek ISO Storlek 1 ISO Storlek 2 ISO Storlek 3 Ventiltyp/funktion 1 B X* 5/2 enkel magnetventil differentialretur Luftförsörjning/luftavlopp Intern pilotluft port 1/avluftad Extern pilotluft port nr 1 eller 14/avluftad * Måste specificeras vid användning av s k sandwichregulatorer XX Spänning 24 VAC 24 VDC 120 VAC 230 VAC Ventil utan spole Shaded voltage part numbers are available from stock. Unshaded part numbers are available on request but will be subject to minimum order quantities. Otherwise order coil/solenoid and valve separately. 2 5/2 dubbel magnetventil Magnetventil 5 5/3 dubbel magnetventil stängt mittläge L 3 stift 30 mm DIN 43650A CNOMO 6 5/3 dubbel magnetventil avluftat mittläge N Med ankare utan magnetspole 7 E 5/3 dubbel magnetventil påluftat mittläge 5/2 enkel magnetventil differentialretur med hjälpfjäder B C Manuell omställning Återfjädrande tryck Låsande tryck/vrid ISYS ISO Grå bakgrund indikerar standardkomponenter 28

29 ISYS: ISO ISYS ISO Elektriskt aktiverad ISO-ventil CNOMO 30 mm 24VDC (intern matning) Kabelhuvud beställs separat. Se sidan 58. Symbol Storlek Aktivering Retur Omställnings- Vikt Beställn.nr. tid [ms] [kg] vid 6 bar aktivering/retur 5/2-ventiler 5/3-ventiler 1-43 mm Elektrisk signal Fjäder och diff. 25/ H1EWXBBL49C 2-56 mm Elektrisk signal Fjäder och diff. 40/ H2EWXBBL49C 3-71 mm Elektrisk signal Fjäder och diff. 70/ H3EWXBBL49C 1-43 mm Elektrisk signal Differential 25/ H11WXBBL49C 2-56 mm Elektrisk signal Differential 35/ H21WXBBL49C 3-71 mm Elektrisk signal Differential 55/ H31WXBBL49C 1-43 mm Elektrisk signal Elektrisk signal H12WXBBL49C 2-56 mm Elektrisk signal Elektrisk signal H22WXBBL49C 3-71 mm Elektrisk signal Elektrisk signal H32WXBBL49C 1-43 mm Elektrisk signal Elektrisk signal 15/ H15WXBBL49C 2-56 mm Stängt mittläge Självcentrerande 30/ H25WXBBL49C 3-71 mm 23/ H35WXBBL49C 1-43 mm Elektrisk signal Elektrisk signal 15/ H16WXBBL49C 2-56 mm Avluftat mittläge Självcentrerande 30/ H26WXBBL49C 3-71 mm 23/ H36WXBBL49C 1-43 mm Elektrisk signal Elektrisk signal 15/ H17WXBBL49C 2-56 mm Påluftat mittläge Självcentrerande 30/ H27WXBBL49C 3-71 mm 23/ H37WXBBL49C Elektriskt aktiverad ISO-ventil med ankare för CNOMO magnetspole (intern matning) Magnetspole och kabelhuvud beställs separat. Se sidan 57. Symbol Storlek Aktivering Retur Omställnings- Vikt Beställn.nr. tid [ms] [kg] vid 6 bar aktivering/retur 5/2-ventiler 5/3-ventiler 1-43 mm Elektrisk signal Fjäder och diff. 25/ H1EWXBBNXXC 2-56 mm Elektrisk signal Fjäder och diff. 40/ H2EWXBBNXXC 3-71 mm Elektrisk signal Fjäder och diff. 70/ H3EWXBBNXXC 1-43 mm Elektrisk signal Differential 25/ H11WXBBNXXC 2-56 mm Elektrisk signal Differential 35/ H21WXBBNXXC 3-71 mm Elektrisk signal Differential 55/ H31WXBBNXXC 1-43 mm Elektrisk signal Elektrisk signal H12WXBBNXXC 2-56 mm Elektrisk signal Elektrisk signal H22WXBBNXXC 3-71 mm Elektrisk signal Elektrisk signal H32WXBBNXXC 1-43 mm Elektrisk signal Elektrisk signal 15/60 07 H15WXBBNXXC 2-56 mm Stängt mittläge Självcentrerande 30/ H25WXBBNXXC 3-71 mm 23/80 14 H35WXBBNXXC 1-43 mm Elektrisk signal Elektrisk signal 15/60 07 H16WXBBNXXC 2-56 mm Avluftat mittläge Självcentrerande 30/ H26WXBBNXXC 3-71 mm 23/80 14 H36WXBBNXXC 1-43 mm Elektrisk signal Elektrisk signal 15/60 07 H17WXBBNXXC 2-56 mm Påluftat mittläge Självcentrerande 30/ H27WXBBNXXC 3-71 mm 23/80 14 H37WXBBNXXC 29

30 ISYS: ISO ISYS ISO ISYS ISO storlek 1/2/3 elaktiveradcentral M12-anslutning Beställningsnyckel H 1 E WX B G 2 B9 000 F C Storlek ISO Storlek 1 ISO Storlek 2 ISO Storlek 3 Ventiltyp/funktion 1 B X* 5/2 enkel magnetventil differentialretur Luftförsörjning/luftavlopp Intern pilotluft port 1/avluftad Extern pilotluft port 12/avluftad * Måste specificeras vid användning av s k sandwichregulatorer Anslutning/spänning 2B9 4 stift M12 kontakt 24 V DC stift M12 på spole 24 V DC F Elanslutning Standard 2 5 5/2 dubbel magnetventil 5/3 dubbel magnetventil stängt mittläge G Manuell omställning Återfjädrande tryck lysdiod 6 5/3 dubbel magnetventil avluftat mittläge H Låsande tryck/vrid lysdiod 7 E 5/3 dubbel magnetventil påluftat mittläge 5/2 enkel magnetventil differentialretur med hjälpfjäder ISYS ISO Grå bakgrund indikerar standardkomponenter ISYS ISO storlek 1/2/3 luftaktiverad Beställningsnyckel H 1 F WX 000 XX C Storlek ISO Storlek 1 ISO Storlek 2 ISO Storlek 3 Ventiltyp/funktion 3 5/2 luftaktiverad differentialretur 4 5/2 luftaktiverad luftretur 8 5/3 luftaktiverad fjäderretur stängt mittläge 9 0 F 5/3 luftaktiverad fjäderretur avluftat mittläge 5/3 luftaktiverad fjäderretur påluftat mittläge 5/2 luftaktiverad differentialretur med hjälpfjäder ISYS ISO Grå bakgrund indikerar standardkomponenter 30

31 ISYS: ISO ISYS ISO Elektriskt aktiverad ISO-ventil 24 VDC central M12-anslutning (ntern matning) Riktad sida 14 lysdiod och spänningsavledare Symbol Storlek Aktivering Retur Omställnings- Vikt Beställn.nr. tid [ms] [kg] vid 6 bar aktivering/retur 5/2-ventiler 5/3-ventiler 1-43 mm Elektrisk signal Fjäder och diff. 30/ H1EWXBG2B9000FC 2-56 mm Elektrisk signal Fjäder och diff. 45/ H2EWXBG2B9000FC 3-71 mm Elektrisk signal Fjäder och diff. 75/ H3EWXBG2B9000FC 1-43 mm Elektrisk signal Differential 30/ H11WXBG2B9000FC 2-56 mm Elektrisk signal Differential 40/ H21WXBG2B9000FC 3-71 mm Elektrisk signal Differential 60/ H31WXBG2B9000FC 1-43 mm Elektrisk signal Elektrisk signal H12WXBG2B9000FC 2-56 mm Elektrisk signal Elektrisk signal H22WXBG2B9000FC 3-71 mm Elektrisk signal Elektrisk signal H32WXBG2B9000FC 1-43 mm Elektrisk signal Elektrisk signal 20/ H15WXBG2B9000FC 2-56 mm Stängt mittläge Självcentrerande 35/ H25WXBG2B9000FC 3-71 mm 40/ H35WXBG2B9000FC 1-43 mm Elektrisk signal Elektrisk signal 20/ H16WXBG2B9000FC 2-56 mm Avluftat mittläge Självcentrerande 35/ H26WXBG2B9000FC 3-71 mm 40/ H36WXBG2B9000FC 1-43 mm Elektrisk signal Elektrisk signal 20/ H17WXBG2B9000FC 2-56 mm Påluftat mittläge Självcentrerande 35/ H27WXBG2B9000FC 3-71 mm 40/ H37WXBG2B9000FC Luftaktiverad ISO-ventil Symbol Storlek Aktivering Retur Omställnings- Vikt Beställn.nr. tid [ms] [kg] vid 6 bar aktivering/retur 5/2-ventiler 1-43 mm Luftsignal Fjäder och diff. 20/30 06 H1FWX000XXC 2-56 mm Luftsignal Fjäder och diff. 35/ H2FWX000XXC 3-71 mm Luftsignal Fjäder och diff. 65/75 13 H3FWX000XXC 5/3-ventiler 1-43 mm Luftsignal Differential 20/40 06 H13WX000XXC 2-56 mm Luftsignal Differential 30/ H23WX000XXC 3-71 mm Luftsignal Differential 50/85 13 H33WX000XXC 1-43 mm Luftsignal Luftsignal H14WX000XXC 2-56 mm Luftsignal Luftsignal H24WX000XXC 3-71 mm Luftsignal Luftsignal H34WX000XXC 1-43 mm Luftsignal Luftsignal 15/55 06 H18WX000XXC 2-56 mm Stängt mittläge Självcentrerande 20/ H28WX000XXC 3-71 mm 30/80 13 H38WX000XXC 1-43 mm Luftsignal Luftsignal 15/55 06 H19WX000XXC 2-56 mm Avluftat mittläge Självcentrerande 20/ H29WX000XXC 3-71 mm 30/80 13 H39WX000XXC 1-43 mm Luftsignal Luftsignal 15/55 06 H10WX000XXC 2-56 mm Påluftat mittläge Självcentrerande 20/ H20WX000XXC 3-71 mm 30/80 13 H30WX000XXC 31
