Diamant. Art.nr

Transkript

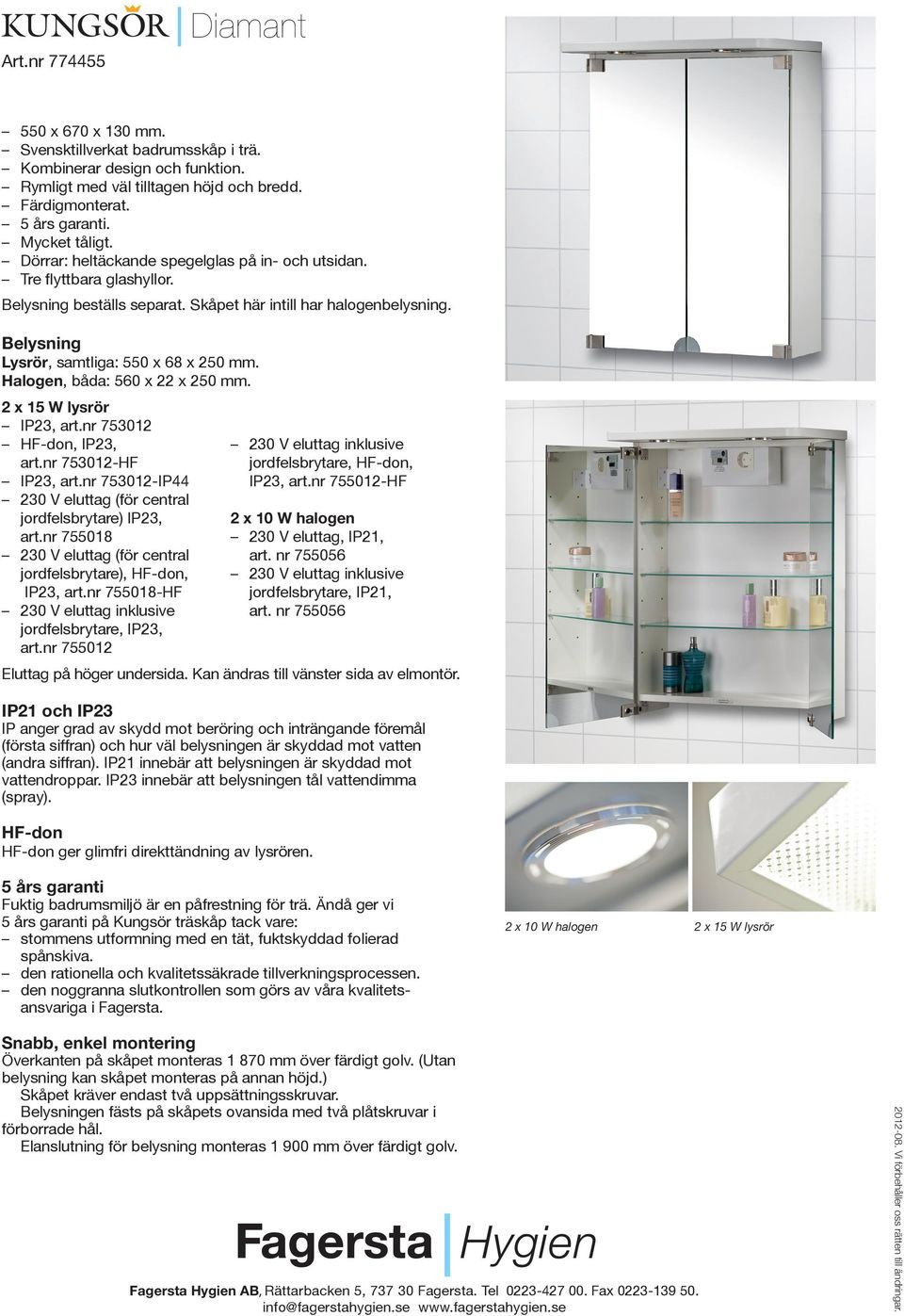

1 Art.nr Diamant 550 x 670 x 130 mm. Svensktillverkat badrumsskåp i trä. Rymligt med väl tilltagen höjd och bredd. Färdigmonterat.. Mycket tåligt. Dörrar: heltäckande spegelglas på in- och utsidan. Tre flyttbara glashyllor. Belysning beställs separat. Skåpet här intill har halogenbelysning. Belysning Lysrör, samtliga: 550 x 68 x 250 mm. Halogen, båda: 560 x 22 x 250 mm. 2 x 15 W lysrör IP23, art.nr HF-don, IP23, art.nr HF IP23, art.nr IP V eluttag (för central jordfelsbrytare) IP23, art.nr V eluttag (för central jordfelsbrytare), HF-don, IP23, art.nr HF jordfelsbrytare, IP23, art.nr jordfelsbrytare, HF-don, IP23, art.nr HF 2 x 10 W halogen 230 V eluttag, IP21, art. nr jordfelsbrytare, IP21, art. nr Eluttag på höger undersida. Kan ändras till vänster sida av elmontör. IP21 och IP23 IP anger grad av skydd mot beröring och inträngande föremål (första siffran) och hur väl belysningen är skyddad mot vatten (andra siffran). IP21 innebär att belysningen är skyddad mot vattendroppar. IP23 innebär att belysningen tål vattendimma (spray). HF-don HF-don ger glimfri direkttändning av lysrören. på Kungsör träskåp tack vare: 2 x 10 W halogen 2 x 15 W lysrör Överkanten på skåpet monteras mm över färdigt golv. (Utan belysning kan skåpet monteras på annan höjd.) Skåpet kräver endast två uppsättningsskruvar. Belysningen fästs på skåpets ovansida med två plåtskruvar i förborrade hål. Elanslutning för belysning monteras mm över färdigt golv.

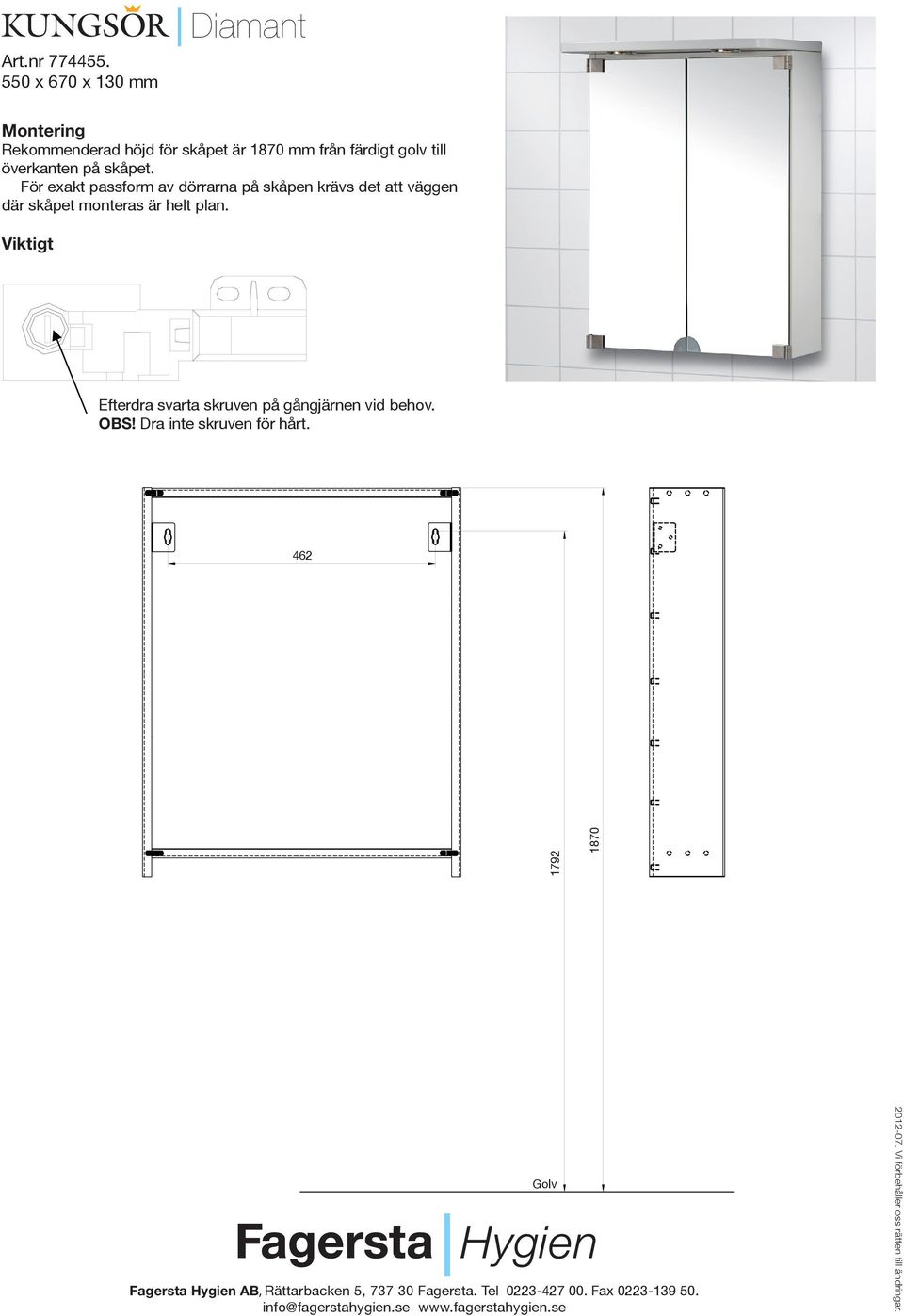

2 Art.nr x 670 x 130 mm Diamant Montering Rekommenderad höjd för skåpet är 1870 mm från färdigt golv till överkanten på skåpet. För exakt passform av dörrarna på skåpen krävs det att väggen där skåpet monteras är helt plan. Viktigt Efterdra svarta skruven på gångjärnen vid behov. OBS! Dra inte skruven för hårt Golv Vi förbehåller oss rätten till ändringar.

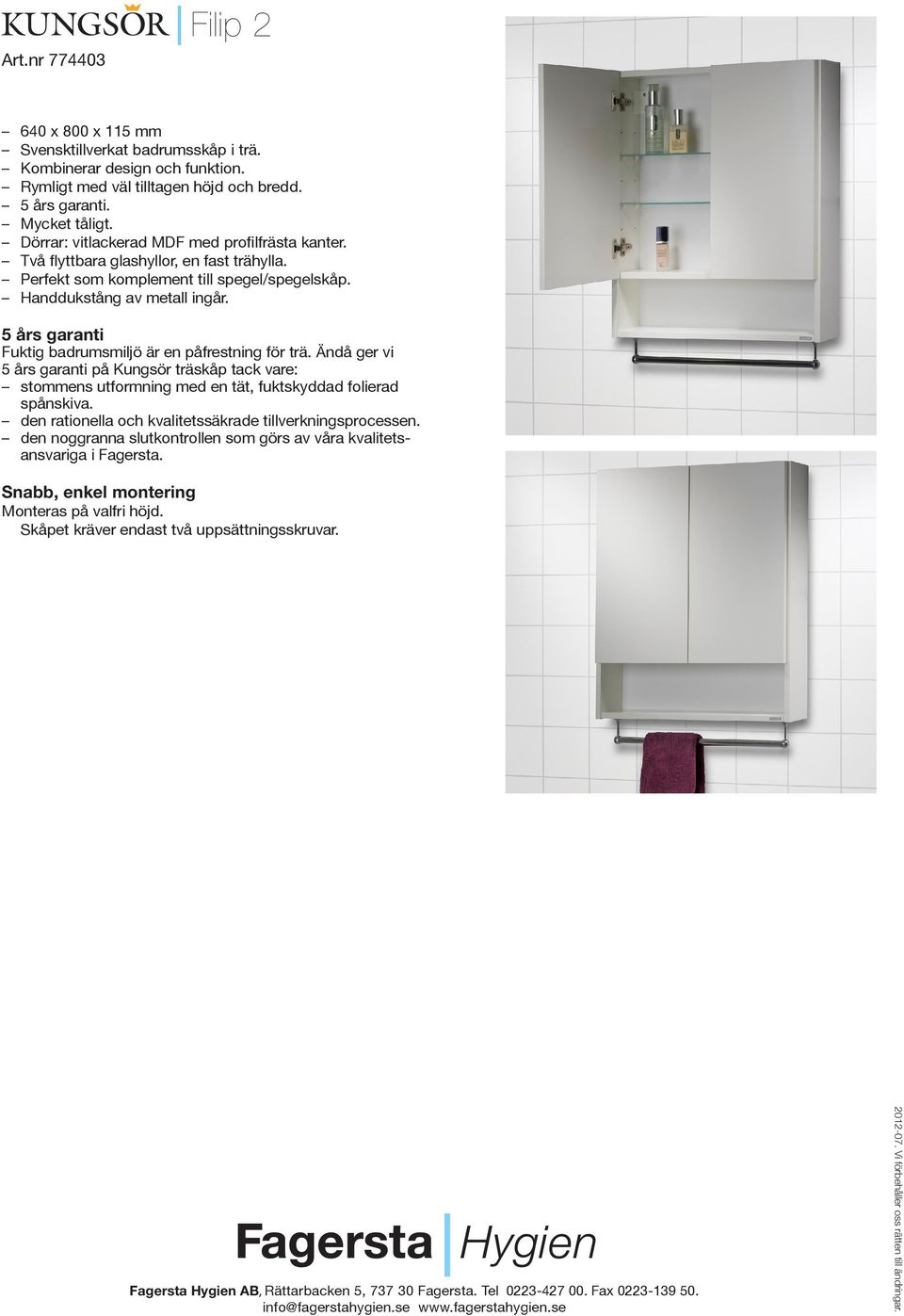

3 Art.nr Filip x 800 x 115 mm Svensktillverkat badrumsskåp i trä. Rymligt med väl tilltagen höjd och bredd.. Mycket tåligt. Dörrar: vitlackerad MDF med profilfrästa kanter. Två flyttbara glashyllor, en fast trähylla. Perfekt som komplement till spegel/spegelskåp. Handdukstång av metall ingår. på Kungsör träskåp tack vare: Monteras på valfri höjd. Skåpet kräver endast två uppsättningsskruvar Vi förbehåller oss rätten till ändringar.

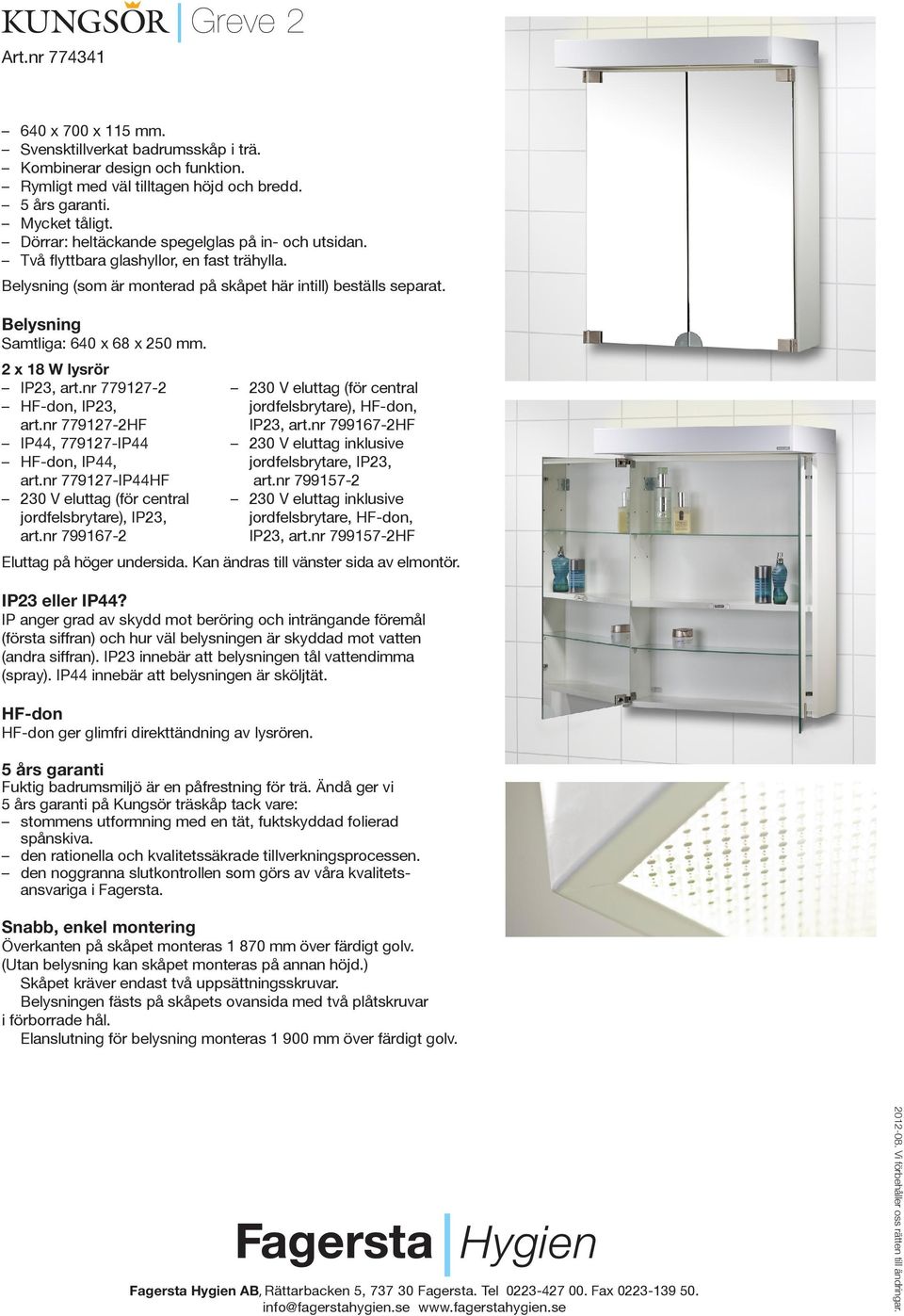

4 Art.nr Greve x 700 x 115 mm. Svensktillverkat badrumsskåp i trä. Rymligt med väl tilltagen höjd och bredd.. Mycket tåligt. Dörrar: heltäckande spegelglas på in- och utsidan. Två flyttbara glashyllor, en fast trähylla. Belysning (som är monterad på skåpet här intill) beställs separat. Belysning Samtliga: 640 x 68 x 250 mm. 2 x 18 W lysrör IP23, art.nr HF-don, IP23, art.nr HF IP44, IP44 HF-don, IP44, art.nr IP44HF 230 V eluttag (för central jordfelsbrytare), IP23, art.nr Eluttag på höger undersida. Kan ändras till vänster sida av elmontör. IP23 eller IP44? IP anger grad av skydd mot beröring och inträngande föremål (första siffran) och hur väl belysningen är skyddad mot vatten (andra siffran). IP23 innebär att belysningen tål vattendimma (spray). IP44 innebär att belysningen är sköljtät. HF-don HF-don ger glimfri direkttändning av lysrören. 230 V eluttag (för central jordfelsbrytare), HF-don, IP23, art.nr HF jordfelsbrytare, IP23, art.nr jordfelsbrytare, HF-don, IP23, art.nr HF på Kungsör träskåp tack vare: Överkanten på skåpet monteras mm över färdigt golv. (Utan belysning kan skåpet monteras på annan höjd.) Skåpet kräver endast två uppsättningsskruvar. Belysningen fästs på skåpets ovansida med två plåtskruvar i förborrade hål. Elanslutning för belysning monteras mm över färdigt golv.

5 Greve 2 Art.nr x 700 x 115 mm Monteringsansvisning 1. Montera upphängningsplåten i stommen. 2. Montera upp stommen på väggen utan dörrar. 3. Skruva fast monteringsplattan till gångjärnen på sidoväggen. 4. Montera gångjärnen på monteringsplattan. 5. Montera spegeldörrens/-dörrarnas metalldel i motsvarande gångjärn. 6. Sätt i hyllbärare och lägg i hyllor. OBS! Låsskruven mellan metalldelen i spegelglaset och gångjärnet får inte dras för hårt då glaset kan spricka. Justera dörrarna till bra passform. Innehållsförteckning Greve II Pos Benämning Dim Antal 1. Stomme 1 2. Glasdörr 2 3. Handtag 2 4. Maskinskruv M 4x Träskruv för pos. 7 och pos. 9 RX 3,5x Gångjärn 4 7. Monteringsplatta 4 8. Dörrdämpare 9. Upphängningsplåt Hyllbärare Glashyllor 2

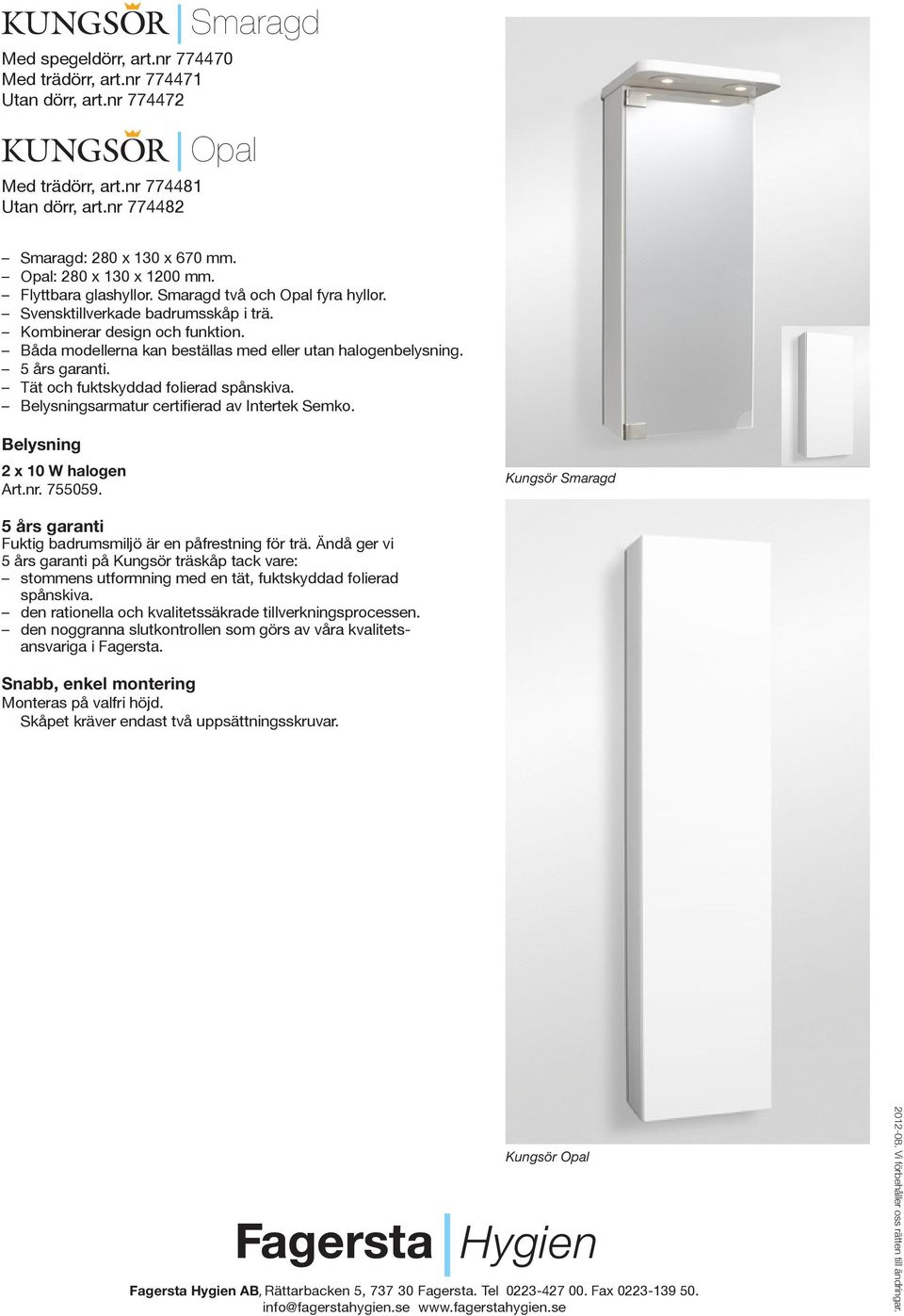

6 Med spegeldörr, art.nr Med trädörr, art.nr Utan dörr, art.nr Med trädörr, art.nr Utan dörr, art.nr Smaragd Opal Smaragd: 280 x 130 x 670 mm. Opal: 280 x 130 x 1200 mm. Flyttbara glashyllor. Smaragd två och Opal fyra hyllor. Svensktillverkade badrumsskåp i trä. Båda modellerna kan beställas med eller utan halogenbelysning.. Tät och fuktskyddad folierad Belysningsarmatur certifierad av Intertek Semko. Belysning 2 x 10 W halogen Art.nr Kungsör Smaragd på Kungsör träskåp tack vare: Monteras på valfri höjd. Skåpet kräver endast två uppsättningsskruvar. Kungsör Opal

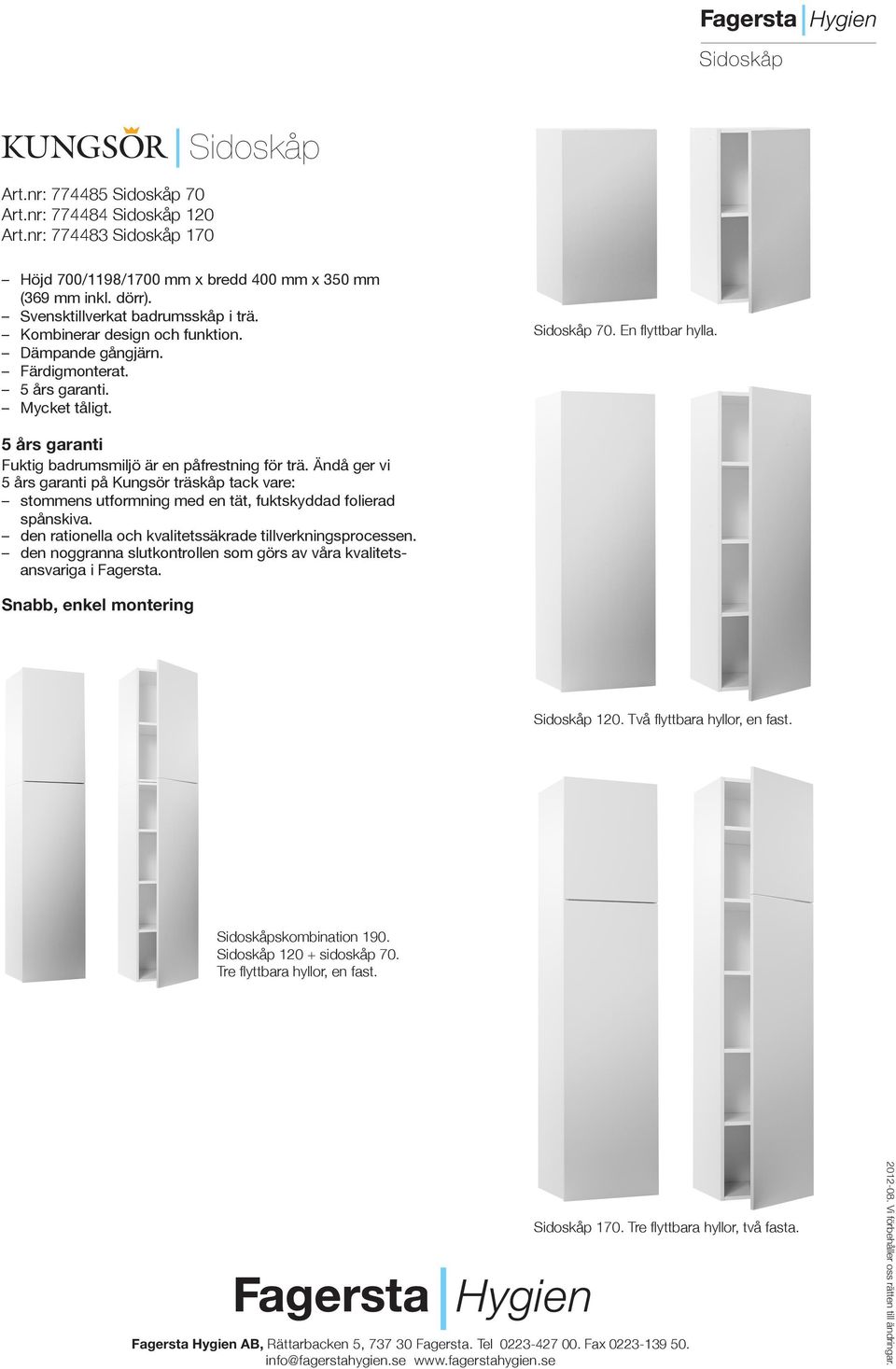

7 Sidoskåp Art.nr: Sidoskåp 70 Art.nr: Sidoskåp 120 Art.nr: Sidoskåp 170 Sidoskåp Höjd 700/1198/1700 mm x bredd 400 mm x 350 mm (369 mm inkl. dörr). Svensktillverkat badrumsskåp i trä. Dämpande gångjärn. Färdigmonterat.. Mycket tåligt. Sidoskåp 70. En flyttbar hylla. på Kungsör träskåp tack vare: Sidoskåp 120. Två flyttbara hyllor, en fast. Sidoskåpskombination 190. Sidoskåp sidoskåp 70. Tre flyttbara hyllor, en fast. Sidoskåp 170. Tre flyttbara hyllor, två fasta.

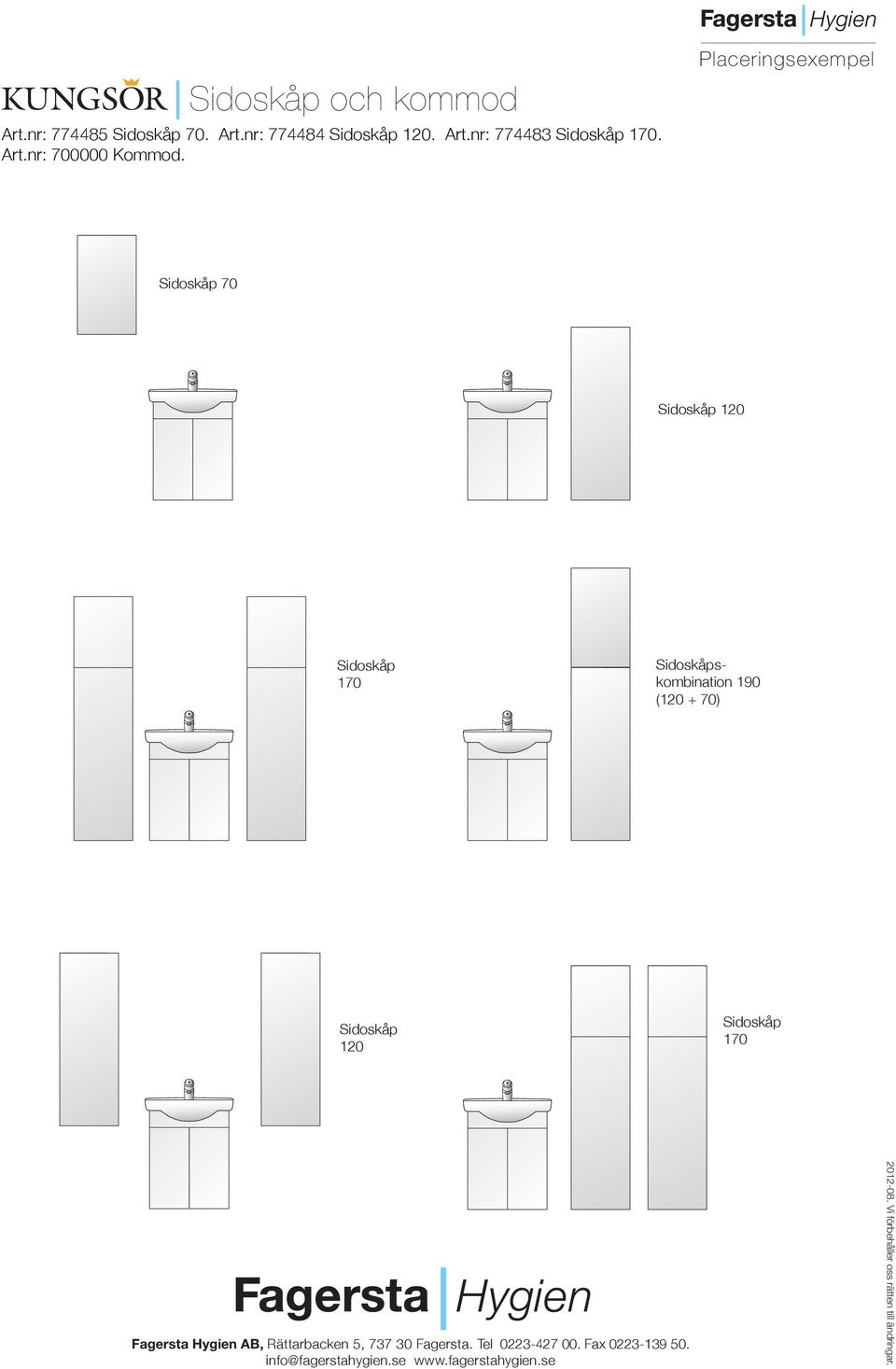

8 Sidoskåp och kommod Art.nr: Sidoskåp 70. Art.nr: Sidoskåp 120. Art.nr: Sidoskåp 170. Art.nr: Kommod. Placeringsexempel Sidoskåp 70 Sidoskåp 120 Sidoskåp 170 Sidoskåpskombination 190 ( ) Sidoskåp 120 Sidoskåp 170
