1 Välkommen hem till värmen INSATSER OCH MURSPISAR

2 Det finns inget mysigare än en värmande brasa. Det vet alla vi som lever där det finns höst, vinter och vår. Men värmen från elden är inte bara en mysfaktor som väcker djupa känslor av trygghet och gemenskap. Det är också en supersmart och modern lösning som hushåller med både dina och naturens resurser. 2 3

3 Contura 21C En eldstad från Contura ska sprida värme och mys i ditt hem under många år framöver. Därför ska du välja med omsorg. Vi gör Contura för dig som uppskattar god design, smarta funktioner och stor valfrihet. Vi gör eldstäder för dig som väljer med hjärtat och hjärnan. Contura 460 Contura kassetten 4 5

4 Värmen, vännerna och havet gör att vi åker hit så ofta vi kan. KAMINVÄLJARE KAMINVÄLJARE contura BRASKAMINER i10 6 I det moderna stenhuset vid havet är eldstaden en stor del av nöjet. Här lever paret ett avkopplande fritidsliv, vilar sinnena och träffar vännerna. De ritade både huset och murspisen själva i rena linjer, glas och betong. Den stora fristående murstocken är nu en självklar blickpunkt och samlingsplats. När mörkret faller gör de en vacker brasa med halvmeterlånga vedträn som brinner länge. Glasluckan är ofta uppe och den öppna spisen strålar av ljus och värme. Läs mer om Contura 10 på sid 16. BETONGOMRAMNINGEN INGÅR INTE I CONTURAS SORTIMENT. 7

5 Elden och utsikten är som en magnet. Det är här vi är. Jämt. ny bild kommer 8 8 För barnfamiljen som bor på stora öppna ytor, blev eldstaden pricken över i. En färdig betongomramning med svart front matchade inredningen och arkitekturen bäst. Ett par dagar tog det. Sen hade familjen en möbel som strålade av värme, vänligt ljus och efterlängtad hemtrevnad och som dessutom suddade ut gränsen mellan rummet och terrassen. Det är här de är mest, ute eller inne. Och tittar på solnedgången, myser med barnen, minglar och äter middagar. Allt i brasans varma, vackra sken. Läs mer om Contura 11S på sid 16. 9

6 Vi ville ha mer än en eldstad. En skulptur, ett utropstecken, något nytt. En rå industrilokal fick ett värmande lyft med en rejäl eldstad. Några unga designentusiaster fick en plats att bo, jobba och umgås och en eldstad som det pratas om. Det är effektfullt med de brandgula eldsflammorna mot den kolsvarta betongen. Mörkret får lågorna att lysa ännu mer, som mot en bar kvällshimmel. Det är ett skönt ställe för kreativa möten, musik och nattsnack. Mysigt men med attityd. Läs mer om Contura 21C på sid KONSTVERK AV JÖRGEN WARING

7 Contura i 5 års garanti När du köper en komplett murspis eller insats från Contura får du alltid 5 års garanti och en hög servicenivå som ger dig en trygghet under hela kaminens livslängd. Bygganmälan och inspektion Tänk på att kommunen kräver bygganmälan före installation och besiktning av en skorstensfejarmästare innan du börjar elda. Goda egenskaper en eldstad ska ha 1 Hög eldsynlighet. Flera av Conturas modeller har generösa glas som visar mycket av elden. Kaminen är lätt att placera så att elden syns tydligt från flera håll i rummet. Våra symboler för eldsynlighet visar hur mycket en viss modell visar av elden. 7 Enkel hantering. Contura kaminer är utrustade med ett reglage för exakt effektreglering, vilket tillåter en enkel och precis styrning av förbränningen. Lucka, roster och asklåda är också lättåtkomliga på våra braskaminer. Miljö-godkända Conturainsatserna är noggrant testade och är godkända enligt de europeiska kraven och är väl förberedda för framtidens krav. 2 Lucka av gjutjärn. För att motstå påfrestningarna som uppstår i braskaminen i samband med de stora temperatursvängningarna, ska luckan vara tillverkad av formbeständigt gjutjärn. 8 Anpassad till Premodul skorsten. Skorstenssystemet Premodul passar alla våra kaminer och nästan alla hus. Det är en brandsäker, CE-märkt produkt som finns för alla typer av anslutningar. Läs mer på sidan 30. Vedeldning är CO2-neutralt Ved är ett biobränsle och en del av det naturliga kretsloppet. Den koldioxid som din eldstad släpper ut tas upp av växande träd. Det är alltså förnyelsebart och bidrar inte till växthuseffekten. Hemleverans och montering Är du händig kan du montera din eldstad och skorsten själv på 1-2 dagar. Annars kan du få hjälp genom våra återförsäljare. Allt till en rimlig kostnad 3 Effektiv verkningsgrad. Verkningsgraden är förhållandet mellan den energi kaminen avger och den energi som tillförs i form av ved. Conturas kaminer har en verkningsgrad på upp till 81 % vilket är en av de högsta på marknaden enligt oberoende tester. 4 Svensktillverkad med garanti. Contura är svenska kvalitetsprodukter utvecklade och tillverkade av NIBE AB. Vi ger fem års fabriksgaranti på alla kaminer. 9 Flexibel. Contura braskaminer finns i många varianter och modeller. Till flera av modellerna i serierna kan du välja höjd, färg och olika toppar för att ge kaminen din personliga stil. 10 Fläkt och värmelagring. För maximalt effektiv uppvärmning går det att välja fläkt och olika värmelagrande egenskaper till flera av Conturas modeller. 5 Clean Burning System. Den varma förbränningsluften spolas ut på glasytans insida och förhindrar sotbildning. Det gör att elden alltid är synlig i rummet. 11 Många tillbehör. Komplettera kaminen med ett eller flera tillbehör såsom bakugn, värmehylla, förvaringslucka, golvskydd i plåt eller glas. En vridplatta gör det möjligt att vrida kaminen för maximal eldsynlighet i rummet. 6 Kraftfull konvektion. Den svala rumsluften sugs in på kaminens undersida, värms upp och stiger. Bara några minuter senare strömmar den varma luften ut i rummet

8 Insatser, murspisar och kassetter Heltäckande glaslucka Se sid 21 Contura KAMINVÄLJARE 11 & Förverkliga drömmen om en sprakande brasa i en öppen spis! Med insatser, murspisar och kassetter från Contura har du en rad möjligheter. Du kan få en modern eldstad med generösa mått även om det inte finns någon murstock. Du kan designa din egen eldstad eller bygga med våra färdiga betongmoduler. Det finns murspisar som passar klassiska miljöer och murspisar som påminner om en kakelugn. Du kan också göra din befintliga eldstad modern och effektiv med hjälp av Contura kassetter. Vad du än väljer får du en naturlig uppvärmning med modern förbränningsteknik och generösa glas som visar mycket av elden. Contura är tillverkad med den senaste tekniken vilket innebär att den är mycket energieffektiv. Eldstaden är lätt att tända och når full effekt inom ett par minuter. Alla produkter från Contura är noggrant testade så att du kan elda med rent samvete och mycket nöje. Ta vara på värmen! Med en modern eldstad riskerar du inte att elda för kråkorna. Effektiv förbränningsteknik och luftsystem gör så att den omgivande luften värms upp för att sedan strömma ut i rummet. Traditionella öppna spisar förbrukar istället uppvärmd rumsluft och låter den strömma ut genom skorstenen. Insatser Sida Murspisar Sidan Kassetter Sidan

9 11S i10 Contura i10 Contura i10 är modellen med vidsträckt lucka. Luckan öppnas genom att hissas uppåt med hjälp av handtaget i nederkanten. Tycker du om ljudet av den sprakande brasan låter du luckan stå öppen vid eldning. PRODUKTINFORMATION Effekt 6-12 kw Verkningsgrad 81 % Vikt 215 kg Höjd 1315 mm Djup 515 mm Bredd 785 mm Vedlängd 53 cm Contura 11C 11C Contura 10 Insatser från Contura är en modern öppen spis, en möbel med attityd och en skulptur om du så vill. Den är designad för stora rum och mycket sällskapsliv, i rena linjer, glas och betong. Med nya Contura får du en eldstad som matchar både inredningen och arkitekturen. Du kan välja att mura in insatsen på egen hand - eller använda våra färdiga moduler och få din nya eldstad på plats inom ett par dagar. Utgå ifrån själva insatsen (i10 eller i20) och fundera över hur du vill att betongomramningen ska se ut. Fråga gärna din säljare vad just du behöver för att få de funktioner du vill ha. Generös murspis med Contura betongmoduler. Måla i vilken färg du vill. Contura murspis kan anslutas till Premodul skosrtenssystem för dig som inte har en murstock. Läs mer på sidan 30. Mått med betongomramning 11C S A Hög modul Vedfack

10 5 ÅRS GARANTI CONTURA 20 i20 Contura i20 Contura i20 är modellen med högrest lucka. Luckan öppnas genom att hissas uppåt med hjälp av handtaget i nederkanten. Här finns plats för rejäla vedträn och luckan kan stå öppen om du vill komma ännu närmare elden. Effekt 6-12 kw Verkningsgrad upp till 81 % Vikt 240 kg Höjd 1535 mm Djup 515 mm Bredd 685 mm Vedlängd 53 cm Contura 21A 21A För en extra tuff stil kan Contura färdiga betongmoduler kläs med frontplåtar i aluminium eller svartlackerad stål. Plåtarna finns för både den horisontella och den vertikala insatsen. Skorsten kan anslutas både i bakkanten och i toppen av insatsen. Mått med betongomramning 21C S A ÅRS GARANTI 21C Hög modul Vedfack ÅRS GARANTI

11 Effektiv värme hela tiden Contura insatser har ett unikt framtaget system för lufttillförseln som styr eldens intensitet och värme. Förbränningen är jämn och effektiv vilket innebär att röken som släpps ut innehåller mycket små mängder partiklar. Tekniken går ut på att med ett enda spjäll få de tre luftflödena in i brännkammaren att komplettera varandra. Eldstaden tillförs rätt mängd luft, på rätt ställe, oavsett i vilket läge du har spjället. Genomtänkta detaljer Contura insatser präglas av hög kvalitet och genomtänkt design. Om du väljer våra färdiga betongmoduler ingår brandvägg så du kan sätta spisen mot en brännbar vägg. Modulerna levereras omålade. Ett praktiskt och matchande golvskydd är bra om du har golv i trä eller annat känsligt material. SPISENS LUCKA Luckan öppnas genom att den hissas uppåt. Vid putsning av glasets insida kan luckan enkelt fällas ut i överkant. LÅNGA VEDTRÄN Insatsen rymmer upp till 53 centimeter långa vedträn. Det ger stora, vackra brasor som brinner länge. CONTURA 24 EFFEKTIV LUFTGENOMSTRÖMNING Rumsluften (röda pilar) strömmar in i spisen längs sidornas luftintag. De värms upp i kanaler ovanför brännkammaren och strömmar ut igen på spisens ovansida som varmluft SEKUNDÄRLUFT Flödet av sekundärluften (gula pilar) regleras via spjället beroende på vilken värmeeffekt du vill ha. Öppet spjäll är lika med maximal värme. PRIMÄRLUFT Tillförseln av primärluft (blå pilar) är konstant oavsett i vilket läge spjället står. All luft till förbränningen kan också tas in utifrån via en luftkanal (tillval). CLEAN BURNING SYSTEM Tertiärluften (gröna pilar, Clean Burning) styrs även den med hjälp av spjället. Tack vare att de tre luftflödena samspelar med varandra uppnås en mycket ren förbränning. VEDFACK I de praktiska och passande vedfacken får det plats ordentligt med ved eller annat du vill förvara. HELTÄCKANDE GLASLUCKA En lucka helt i glas höjer eldstadens utseende ännu mer. Handtaget i nederkanten är diskret och perfekt matchat. Under handtaget sitter reglaget som enkelt reglerar lufttillförseln till brännkammaren

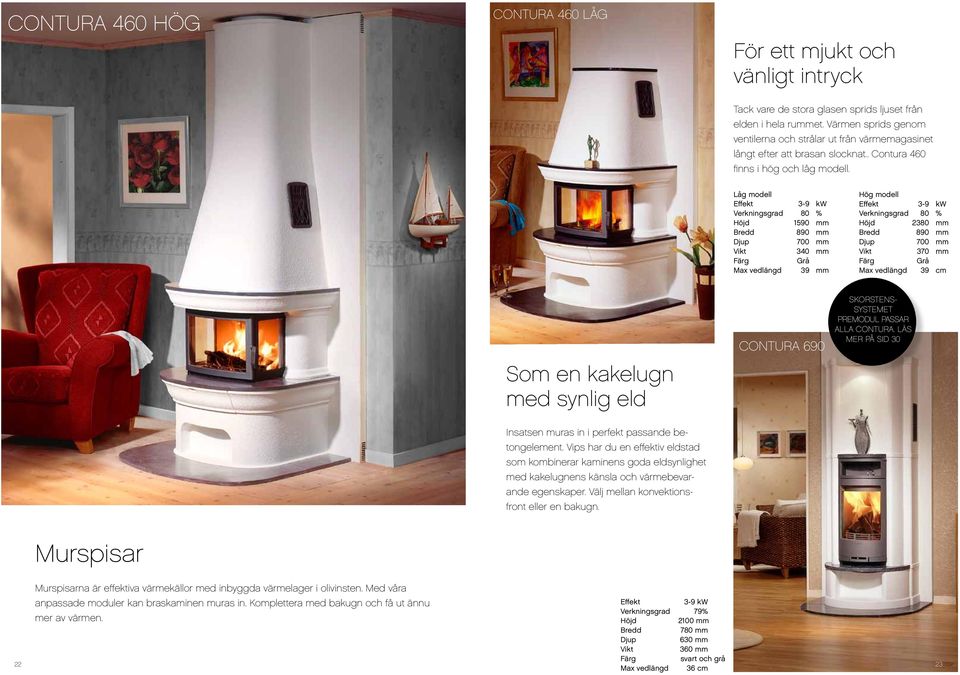

12 CONTURA 460 HÖG CONTURA 460 LÅG För ett mjukt och vänligt intryck Tack vare de stora glasen sprids ljuset från elden i hela rummet. Värmen sprids genom ventilerna och strålar ut från värmemagasinet långt efter att brasan slocknat.. Contura 460 finns i hög och låg modell. Låg modell Effekt 3-9 kw Verkningsgrad 80 % Höjd 1590 mm Bredd 890 mm Djup 700 mm Vikt 340 mm Färg Grå Max vedlängd 39 mm Hög modell Effekt 3-9 kw Verkningsgrad 80 % Höjd 2380 mm Bredd 890 mm Djup 700 mm Vikt 370 mm Färg Grå Max vedlängd 39 cm Som en kakelugn med synlig eld Insatsen muras in i perfekt passande betongelement. Vips har du en effektiv eldstad som kombinerar kaminens goda eldsynlighet med kakelugnens känsla och värmebevarande egenskaper. Välj mellan konvektionsfront eller en bakugn. CONTURA 690 Skorstenssystemet Premodul passar alla Contura. Läs mer på sid 30 Murspisar Murspisarna är effektiva värmekällor med inbyggda värmelager i olivinsten. Med våra anpassade moduler kan braskaminen muras in. Komplettera med bakugn och få ut ännu mer av värmen. LKFLFKD FLKFK LFFKL LFKFK FLGKFGLK LFKLF LFGKLFG Effekt 3-9 kw Verkningsgrad 79% Höjd 2100 mm Bredd 780 mm Djup 630 mm Vikt 360 mm 22 Färg svart och grå Max vedlängd 36 cm 23

13 CONTURA 510 Modellen finns i olika utföranden. Conturakassetten Med lorem med ipsum lorum ipsum. viklucka Spröjslucka Med lorem ipsum lorum ipsum. CONTURA 450 Modellen finns i olika utföranden. Med lorem ipsum lorum ipsum. Med lorem ipsum lorum ipsum. Stora glas och mycket värme Contura kassett med spröjsat glas har en eldstad klädd i vermiculiteskivor som har mycket goda värmereflekterande egenskaper. Effekt 3-9 kw Verkningsgrad 76 % Höjd 560 mm Bredd 565 mm Djup 500 mm Vikt 95 kg Max vedlängd 35 cm Färg grå Mer effekt till din öppna spis! Contura kassetter är perfekta för dig som vill göra om din öppna spis till en skön och effektiv värmekälla. En vanlig, öppen spis suger ofta åt sig lika mycket värme som den pro ducerar. Det finns till och med risk att det blir kallare i huset när man eldar i den öppna spisen. Med Conturakassetten ökar eldstadens effektivitet. I kassetterna med panorama eller viklucka är eldstaden klädd med täljsten som har naturligt värmelagrande egenskaper. Conturakassettens lucka ger en stor vidvinkel till elden. conturakassetten är full av värme och ekonomi Ge elden en ordentlig vy Contura kassett med panoramaglas har en eldstad inklädd med täljstensplattor. Det ger en mycket god värmeeffekt. En dekorplatta av täljsten är placerad ovanför luckan. Panoramalucka 24 25

14 Översikt - alla modeller Här kan du jämföra alla modeller. För detaljerade uppgifter se respektive avsnitt. 26 CONTURA 11 SERIEN Svart insats med glas i widescreenformat, betongomramning och front. Contura 11C Front av betong Contura 11S Front av svart metall Contura 11A Front av Aluminium Contura i 10 Endast insats Här finns alla fakta om insatser, murspisar och kassetter samlade, modell för modell så att du kan planera dina val. Med hjälp av måttskisserna kan du mäta exakt hur din eldstad ska placeras. Placera gärna din eldstad i blickfånget från en sittplats, och gärna nära ett fönster så att du kan njuta av elden och utsikten samtidigt. ÖVERSIKT produktinformation Fakta om insatser, murspisar och kassetter CONTURA 21 SERIEN Svart insats med glas i widescreenformat, betongomramning och front. Contura 21C Front av betong Contura 21S Front av svart metall CONTURA 460 Grundmodell för anslutning till Premodulskorsten eller bakåtanslutning. Låg modell. Bakåtanslutning. Rökrör ingår ej. Contura 21A Front av Aluminium CONTURA 690:1 Med konvektionsfront CONTURA 690:2 Contura i 20 Endast insats 27 CONTURAKASSETTEN Med bakugn Conturakassetten S Spröjsad lucka, eldstads inrede av vermiculite och dekortopp av plåt. LE K Conturakassetten V Vikluckor, eldstadsinrede och dekortopp av täljsten. LEK Conturakassetten P Panoramalucka, eldstads inrede och dekortopp av täljsten. LE K 27

15 Inv. Ø153 Handöl Design & Kvalité Handöl Design & Kvalité Måttskisser CONTURA 460 hög CONTURA 460 låg En eldstad är ett blickfång. Den bästa placeringen är därför ofta i centrum för en sittplats. Helst med fönster i närheten så att man även kan njuta av utsikten. Avgörande för placeringen är också var skorstenen sitter eller kan installeras. Med hjälp av måtten på eldstadens olika delar och avstånd till väggar, golv och tak kan du planera mer exakt var du vill ha din eldstad och se var skorstensanslutningen hamnar. Min. takhöjd 2200 mm Ø280 OBS! Min. 20 mm Tilluftsstos Ø Tilluftsstos Ø64 Montering mot obrännbar vägg måttskisser 28 CONTURA 10 CONTURA Utv. Ø ± ± ± ±10 5 Tilluftsstos Ø100 Utv. Ø ± ±10 Tilluftsstos Ø ± ± ± Utv. Ø B CONTURA Tilluftsstos Ø Brännbart tak E Min takhöjd A Tilluftsstos Ø Ø Brandmur Centrummarkering skorsten Brännbar vägg Eldstadsplan (tillbehör) Brännbar vägg Centrummarkering skorsten Brännbar vägg Brandmur av tegel eller betong Centrummarkering skorsten Centrummarkering skorsten Skyddsvägg (tillbehör) Eldstadsplan (tillbehör) Eldstadsplan (tillbehör) Centrummarkering skorsten KAMINVÄLJARE måttskisser BRASKAMINER 29 CONTURA 11 CONTURA 21 C D 395 Tilluftsstos Ø64 Tilluftsstos Ø Brännbar vägg m. dist.fot Eldstadsplan (tillbehör) Eldstadsplan (tillbehör) Brännbart tak Brännbart tak CONTURAKASSETTEN Utv. Ø 200 Utv. Ø 200 Inv. Ø Min ± (1210) Min ± (1430) m. dist.fot

16 KAMINVÄLJARE skorsten BRASKAMINER 30 Premodul skorstenssystem passar kaminen och huset perfekt En bra och tät skorsten är mycket viktig för brandsäkerheten. Skorstenssystemet Premodul passar alla Conturakaminer och är dessutom möjligt att installera i de flesta typer av hus. Premodul är är CE-märkt vilket betyder att den uppfyller EUs säkerhetskrav. Premodul är en lättmonterad byggsats där allt ingår: skorstenshuv, takgenomföring och anslutning till själva kaminen. Skorstenen kan anslutas på kaminens ovansida eller baksida. Det kan också vara tryggt att känna till att Premodul klarar en effekt 15 gånger högre än kaminens maximala effekt. En korrekt installation av Contura och Premodul gör att du kan lita på brandsäkerheten i anläggningen. Lätt att hantera och montera Skorstenen väger bara 12 kg per meter så du kan lätt bära och montera den själv. Den behöver inte mer än 5 cm fri yta runtom och kan dras genom både övervåning och vindsutrymme utan att byggas in i schakt. Det sparar både tid och pengar vid installationen. Skorstenen går att vinkla i 45, 38 eller 27 grader så att du kan dra den inomhus och undvika att den blir onödigt hög på utsidan. Glöm inte att skorstensfejarmästaren i din kommun måste godkänna din nya eldstad innan den tas i bruk! God effekt i murspis utan murstock PREMODUL är ett säkert och bra alternativ när det inte finns någon murstock i huset. 10 års garanti 10 års garanti 10 års garanti 5 sätt att montera 1. Monterad genom yttervägg och upp på fasaden. 2. Med vinklad skorsten. 3. Med fristående vinkelmodul bakom eldstaden. 4. Rakt upp från eldstaden. 5. Monterad genom yttervägg, vinklad och upp på fasaden Skorstenen kan monteras på många sätt. Mer information och utförliga instruktioner på 31

17 5 ÅRS GARANTI PRODUKTION Contura Marknadskommunikation TACK TILL Micke Persson, foto Alice Åkerblom, inredning Eva Falkmarken, copy, Goodrace Dux Möbler Johanson Design Bomagasinet Louis Poulsen Lindell Design Växtia Markaryd TRYCK Mixi Print AB SE KBR Reservation för ev tryckfel 5 ÅRS GARANTI MADE IN SWEDEN MADE IN SWEDEN Contura NIBE AB Box 134 SE Markaryd Tel. +46 (0) ÅRS GARANTI MADE IN SWEDEN MADE IN SWEDEN MADE IN SWEDEN MADE IN SWEDEN Ingår i
