1 Välkommen hem till värmen Mars 2019

2 2

3 Det finns inget mysigare än en värmande brasa. Det vet alla vi som lever där det finns höst, vinter och vår. Men värmen från elden är inte bara en mysfaktor som väcker djupa känslor av trygghet och gemenskap. Det är också en klok och modern lösning som hushåller med både dina och naturens resurser. 3

4 En kamin från Contura ska sprida värme och mys i ditt hem under många år framöver. Därför ska du välja med omsorg. Vi gör Contura för dig som uppskattar god design, smarta funktioner och stor valfrihet. Vi gör kaminer för dig som väljer med hjärtat och hjärnan. Se mer av elden. Symbolen för eldsynlighet vägleder dig om hur mycket kaminen visar av elden. Läs mer på sidan 25. 4

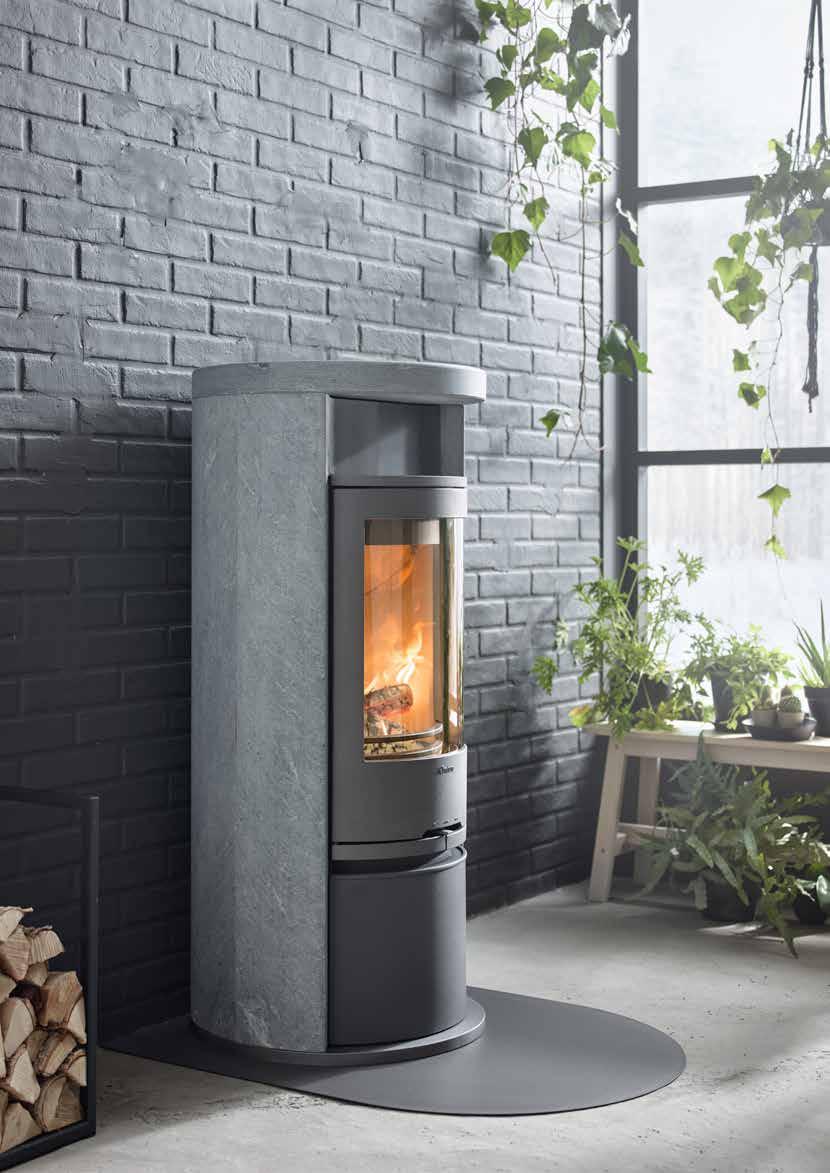

5 Contura 620T Style 5

6 6 Det är livskvalitet, helt enkelt.

7 Innehåll Välkommen till våra varma hem! Energimärkning 8 Conturas värdeord 9 Låt dig inspireras av några varma, sköna hem Elda med omtanke om miljön 22 Välj rätt kamin Vilken Contura är du? 24 Eldsynlighet 25 Att tänka på 26 Tolv goda egenskaper 27 Produktinformation FRISTÅENDE KAMINER Contura Contura Contura Contura Contura 500 Style Contura 600 Style Contura Contura KASSETTER Contura i Contura i Contura i Contura i INSATSER Contura i Contura i Contura i Tillbehör Fakta om alla kaminer Måttskisser God värmehållning Skorstenssystemet Premodul 156 iv förbränning 157 Elda på rätt sätt 158 7

8 Mys med rent samvete När du eldar med ved sparar du både pengar och gör en insats för miljön. Med modern och effektiv förbränningsteknik minskar utsläpp av partiklar och den koldioxid som bildas tas upp i motsvarande mängd när nya träd växer. Contura tillhör världens mest effektiva braskaminer med utsläppsnivåer som är lägre än svenska och internationella gränsvärden. ENERGIMÄRKNING 8 Vi tänker miljö i alla led Contura utvecklar hela tiden förbränningsteknik och design för att öka värmeeffekten. Den effektiva förbränningen visar att det mesta av energiinnehållet i veden omvandlas till värme i en modern Contura. Det innebär att rökutsläppen blir mycket små eftersom energin utnyttjas till värme i rummet istället för till varm rök utomhus. God cirkulation för effektiv förbränning Med slutet förbränningssystem tillförs förbränningsluft till kaminen genom kanaler från skorsten, yttervägg eller golv. Det ger en optimal och stabil förbränning som inte påverkar husets ventilation. Minska vedförbrukningen Visste du att med en modern kamin minskar vedförbrukningen med 50 procent? Dessutom minskar utsläppen med 90 procent. Läs mer på sida 158 om du vill veta mer om effektiv förbränning. Energimärkning Energimärkningen ingår i EUs ramverk för att minska energiprodukters miljöpåverkan och hjälper dig att välja produkter med hög energieffektivitet. Braskaminer med energiklass A har hög verkningsgrad och därmed en låg driftskostnad. Contura Contura 500 A + ++ A + A + B C D E F G 5,0 kw ENERGIA ЕНЕРГИЯ ΕΝΕΡΓΕΙΑ ENERGIJA ENERGY ENERGIE 2015/1186

9 Ren eld med naturlig värme i världsklass Tänd kaminen och njut med gott samvete den har låg miljöbelastning och är mycket ekonomisk. Conturas kaminer är CO 2 -neutrala tack vare effektiv förbränningsteknik som ger utmärkt värmeekonomi och minimala utsläpp. Trygghet med svensk kvalitet Conturas kaminer är tillverkade i Sverige i en av världens mest moderna kaminfabriker. Vi åtar oss också att minska miljöpåverkan och leva upp till mänskliga rättighete r samt god affärsetik. Vi följer högt ställda kvalitetsstandarder i alla produktionssteg. Tidlös design, formad för din livsstil Ett hem kan se ut på många olika sätt. Det är därför vi har ett omfattande sortiment av tidlösa kaminer med snygg design och bra funktioner. Contura har kaminer CONTURA VÄRDEORD som passar alla stilar. 9 Kvalitet, livskvalitet och mys Hög kvalitet kännetecknar Contura genom hela livscykeln, från produktion till installerad eldstad och under alla de år som den sprider ljus och värme i ditt hem. Vi på Contura är stolta över vår tradition av innovation inom både design och teknik. I varje eldstad lägger vi in en småländsk själ av hemkänsla, kvalitet och trygghet. CONTURA 500 VÄRLDENS MEST POPULÄRA KAMIN 9

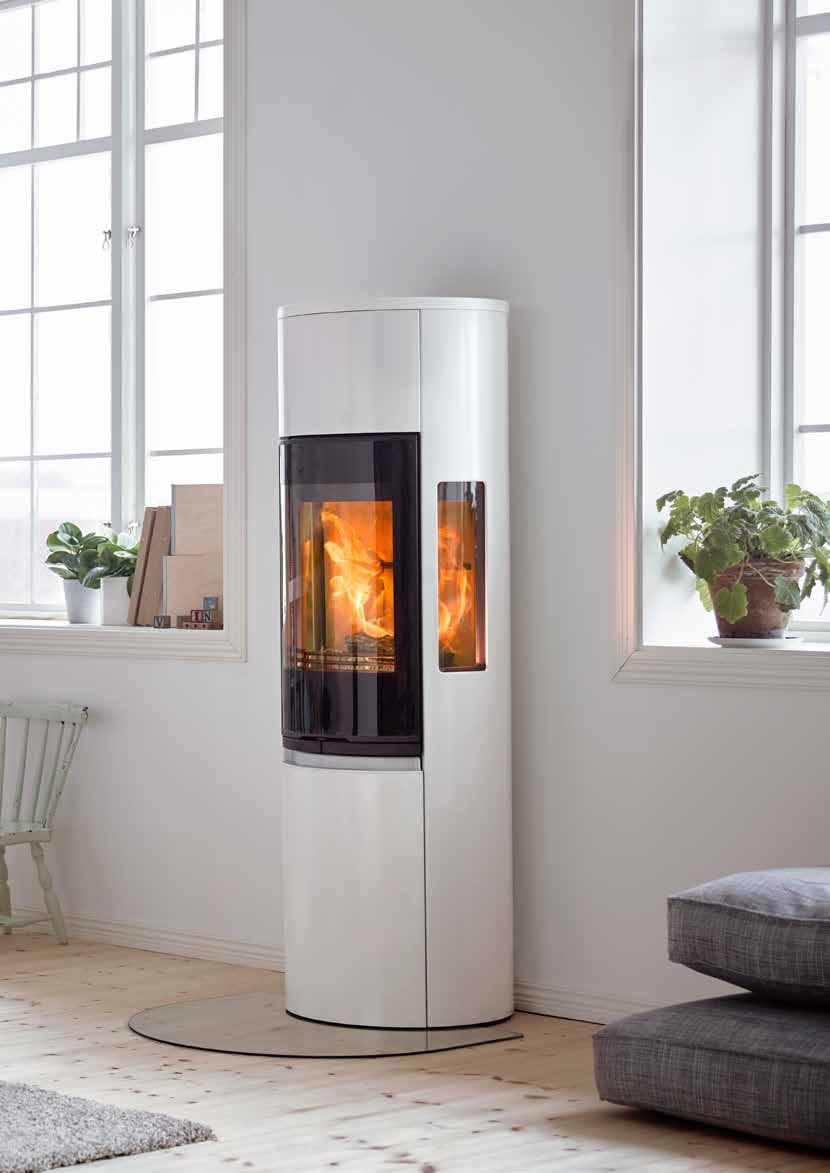

10 Mys åt alla håll Att mysa tillsammans är väl det bästa som finns. Helst vid kaminen. Med sidoljus syns elden ännu mer och det blir mer mys, helt enkelt. Läs mer om Contura 596G Style på sidan

11 Contura 596G Style, vit 11

12 Rejäl ved för en rejäl brasa Vi gillar att elda mycket, med stora vedklabbar och sökte en kamin som klarade våra önskemål utan att ta så stor plats. Läs mer om Contura 310G på sidan

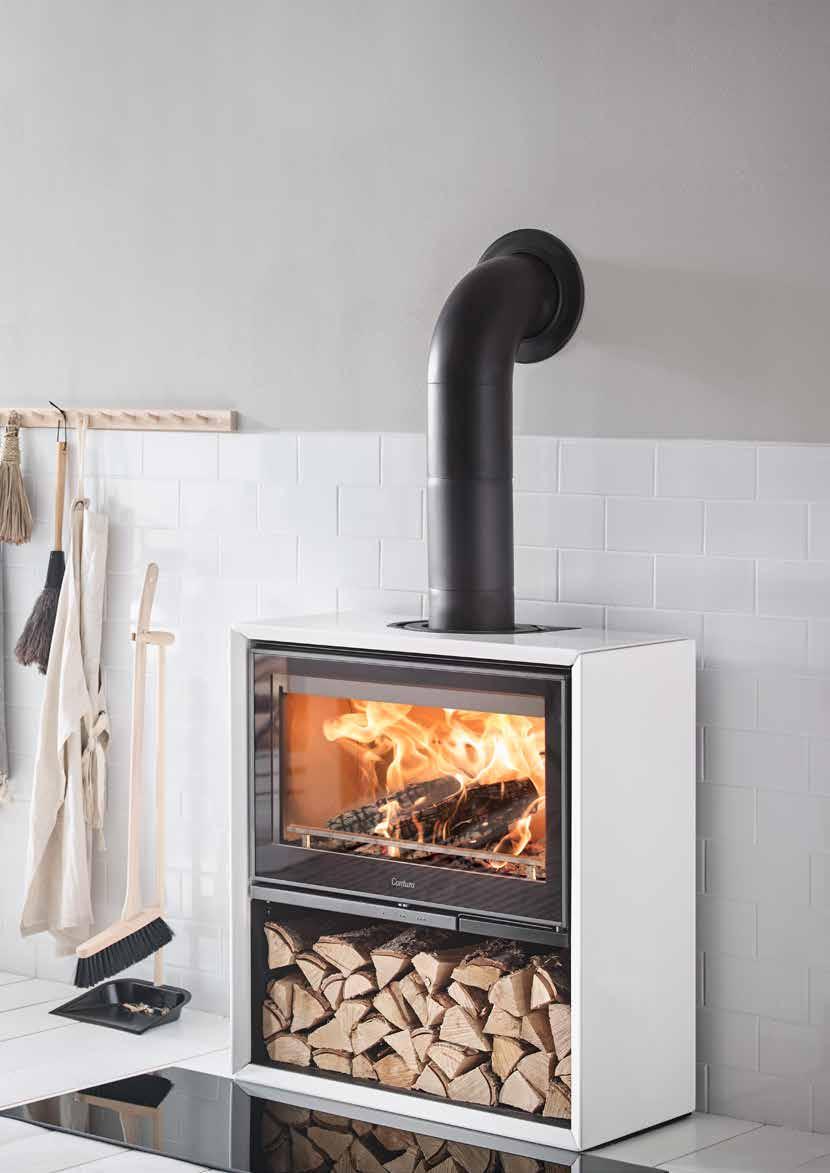

13 Contura 310G, vit 13

14 Tradition i modern tappning Omramningen i Artstone naturell ger ett mjukt intryck som vi föll för. Det blir vackert med sten, glas och eld. Uråldriga material i helt modern version. Läs mer om Contura 610AG naturell Style på sidan

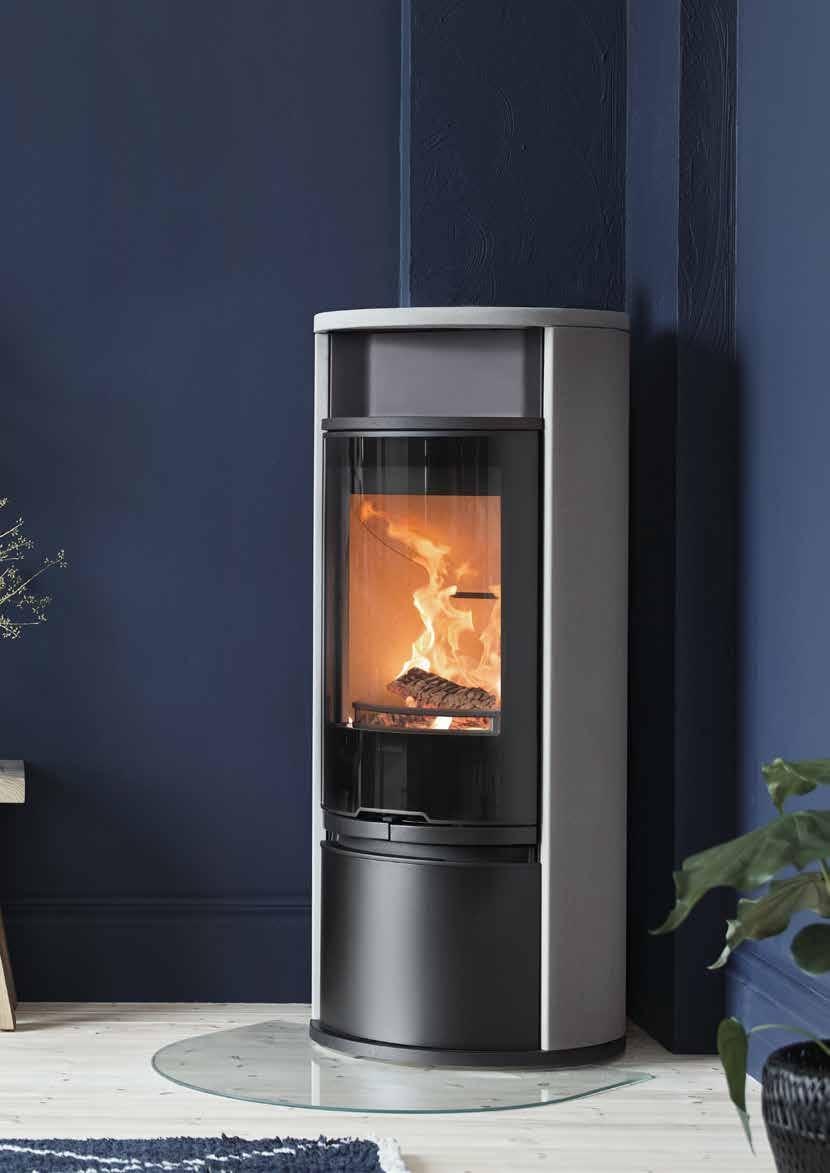

15 Contura 610AG Style 15

16 Rena linjer och stora glas Precis som i ett gammalt hus är kaminen hjärtat i vårt nybyggda hus. Insatsen i5 var ett enkelt val eftersom den är gjord för moderna hus, och brasan är härligt stor! Läs mer på sidan

17 Contura i5, panorama 17

18 Bygg in med variation Med Contura i7 har du friheten att utforma din egen eldstad precis som du vill ha den. Läs mer på sidan

19 Contura i7 19

20 En insats för det moderna hemmet Här har vi slagit oss till ro för ett lugnare liv där varje aktivitet får ta gott om tid. Som att njuta av en härligt, värmande eld till exempel. Läs mer på sidan

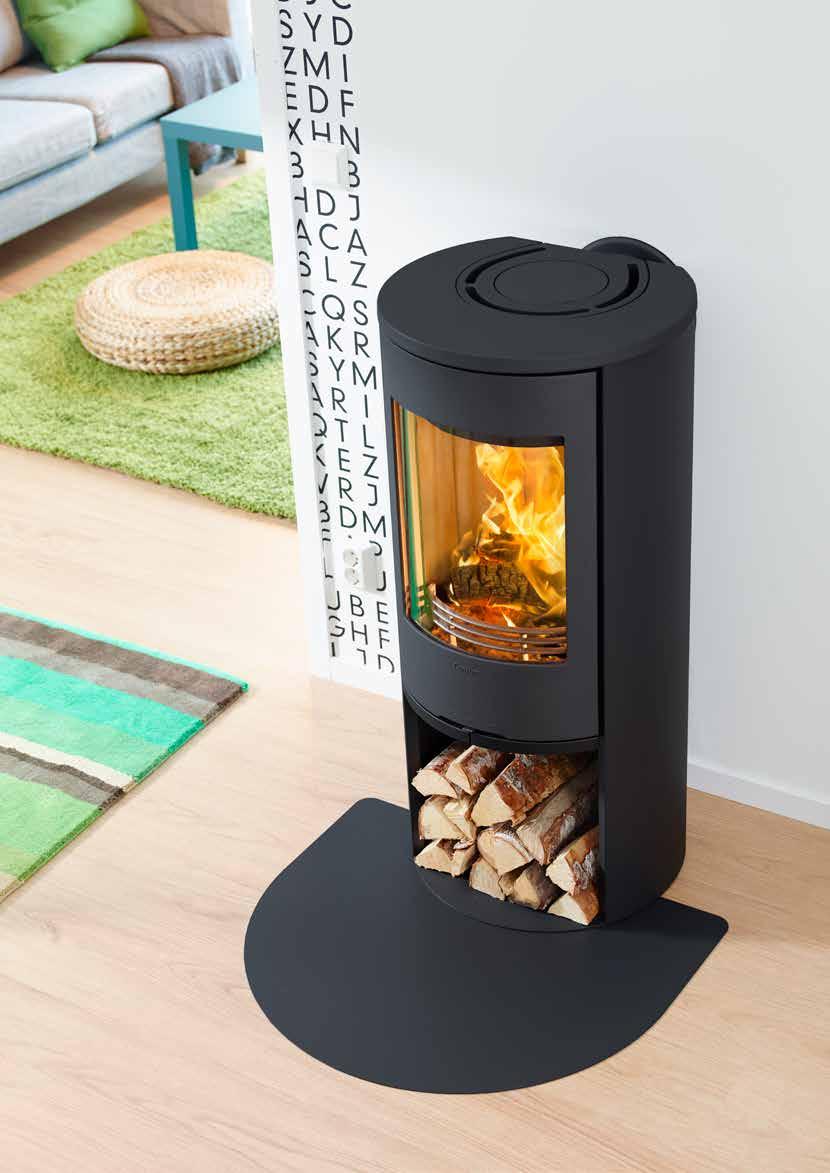

21 Contura i51 21

22 Elda med omtanke om miljön Allt vi gör belastar miljön på något sätt. Idag har vi ofta möjligheten att påverka i vilken omfattning. Kraven på effektiv förbränning är höga. Det är nämligen i förbränninge n som ohälsosamma partiklar och kolväten bildas. De allra flesta av Contura s kaminer har en effektiv förbränning som understiger de tillåtn a gränsvärdena, förutsatt att du eldar på ett korrekt sätt. På kan du lära dig mer om hur du eldar effektivt och med hög verkningsgrad. Det är det bästa både för dig och miljön. Genom att elda får du en naturlig stödvärme i huset som avlastar behovet av husets huvudsakliga uppvärmning. Det tjänar både du och miljön på! Ecodesign Europeiska ecodesign-direktivet är EUs ramverk för att minska utsläppen från biobränsleeldade produkter. Utsläppskraven börjar gälla först 2022 men redan nu klarar Contura braskaminer de stränga kraven. Med en Ecodesign ready kamin från Contura värmer du hemmet och myser med rent samvete, nu och i framtiden. 22

23 Contura 510 Style 23

24 Vilken Contura är du? Contura finns i flera modeller och storlekar. Gemensamt för alla är generösa glas som visar mycket av elden samt svensk design, kvalitet och tillverkning. Hur stor är ytan kaminen ska värma? Hur ser utrymmet ut där kamine n ska stå? Det är viktiga faktorer som avgör valet av storlek på brännkammare, uppvärmningskapacitet och storlek på själva kaminen. Det som skiljer kaminserierna åt är formen på höljet och storleken på brännkammaren. Inom varje serie finns flera varianter och olika materia l på kaminens hölje, så att du kan välja precis de egenskaper du önskar av din kamin. Dessutom finns tillbehör för olika ändamål, exempelvis värmelagring och vedförvaring. När du är klar över vad som passar dina behov återstår det viktigaste: Att välja den kamin som ögat älskar och som ska vara hemmets bästa vän under många år framöver. Vi är säkra på att du kommer att din favorit. Braskaminer Insatser Kassetter 24

25 DET FINNS MÅNGA TILLBEHÖR TILL VÅRA KAMINER Läs mer på sid 108 Hur mycket vill du se av elden? Många, många Contura-ägare uppskattar sin kamin för en alldeles speciell egenskap: Den visar mycket av elden. Stora frontglas och generösa sidoglas gör att elden syns från (nästan) alla håll. Håll utkik efter vår symbol för eldsynlighet! Den vägleder hur mycket modellen visar av elden. Endast frontglas. Frontglas med smala sidoglas. Frontglas med stora sidoglas. Med vridplatta kan elden synas

26 Storleken först När beslutet är fattat att köpa en kamin är det viktigt att noga tänka igenom vilken modell det ska bli. Storleken är det viktigaste valet Contura fi nns i storlekar från den lilla kaminen som passar i torpet till majestätiska pjäser för en sal, och allt där emellan. Mät utrymmet där kaminen ska stå och kontrollera avståndet till brännbart material. Beräkna hur stor yta kaminen är tänkt att värma. Nu vet du vilken storlek du ska leta efter. Alla kaminers mått och uppvärmningskapacitet är noggrant angivna vid varje modell. Välja design Contura kaminer uppskattas för att de visar mycket av elden. Det gör kaminerna lätta att placera även i små utrymmen. Tack vare de stora glasen syns elden på de allra fl esta modellerna från minst tre håll. Kaminerna fi nns i de fl esta former, runda, kantiga, ovala, höga, låga, smala eller breda. Titta noga! Vi är säkra på att det fi nns en du gillar bäst. Olika material Materialet avgör en hel del av kaminens egenskaper. Braskaminerna blir snabbt varma och sprider sin värme bara några minuter efter att elden tagit fart. När elden brunnit ned svalnar de ganska snart. Täljstenskaminen har, förutom sin naturliga skönhet, egenskapen att hålla värme under lång tid. Uppvärmningen tar lite längre tid, men när stenen väl blivit genomvarm efter en stunds eldning lagrar den värmen. Då elden falnat är stenen fortfarande mycket varm och det tar fl era timmar innan den svalnat. Kakelkaminen ger hemmet en ljus, klassisk och hemtrevlig stil. Gjutjärnskaminer är gediget robusta. I vår tappning har de dessutom en tuff t modern stil. Personlig stil Med våra tillbehör ger du kaminen din personliga stil och anpassar den efter dina intressen och behov. Du kan till exempel välja färg, olika toppar, lucka, vedfack, värmeplatta, fl äkt, värme magasin, spjäll, anslutning för tilluft utifrån, golvskydd och mycket mer. Alla tillbehör är naturligtvis tillverkade av Contura för Contura och passar kaminerna perfekt. Läs mer om våra tillbehör på sidorna TÄLJSTEN HAR GOD FÖRMÅGA ATT LAGRA VÄRME 26

27 Goda egenskaper en kamin ska ha 1 Hög eldsynlighet. Flera av Conturas modeller har generösa glas som visar mycket av elden. Kaminen är lätt att placera så att elden syns tydligt från flera håll i rummet. Våra symboler för eldsynlighet visar hur mycket en viss modell visar av elden. 2 Lucka av gjutjärn. För att motstå påfrestningarna som uppstår i braskaminen i samband med de stora temperatursvängningarna, ska luckan vara tillverkad av formbeständigt gjutjärn. 3 ivast i test. Verkningsgraden är förhållandet mellan den energi kaminen avger och den energi som tillförs i form av ved. Conturas kaminer har en verkningsgrad på upp till 81 % vilket är en av de högsta på marknaden enligt oberoende tester. 4 Svensktillverkad med garanti. Contura braskaminer är svenska kvalitetsprodukter utvecklade och tillverkade av NIBE AB. Vi ger fem års fabriksgaranti på alla kaminer. 5 Clean Burning System. Den varma förbränningsluften spolas ut på glasytans insida och ger renare glas. Det gör att elden alltid är synlig i rummet. 6 Kraftfull konvektion. Den svala rumsluften sugs in på kaminens undersida, värms upp och stiger. Bara några minuter senare strömmar den varma luften ut i rummet. 7 CE-märkt. Samtliga är CE-märkta vilket garanterar en säker produkt. 8 Enkel hantering. Contura kaminer är utrustade med ett reglage för exakt effektreglering, vilket tillåter en enkel och precis styrning av förbränningen. Lucka, roster och asklåda är också lättåtkomliga på våra braskaminer. 9 Anpassad till Premodul skorsten. Skorstenssystemet Premodul passar alla våra kaminer och nästan alla hus. Det är en brandsäker, CE-märkt produkt som finns för alla typer av anslutningar. Läs mer på sidan Flexibilitet. Contura braskaminer finns i många varianter och modeller. Till flera av modellerna kan du välja höjd, färg och olika toppar för att ge kaminen din personliga stil. 11 Fläkt och värmelagring. För maximalt effektiv uppvärmning går det att välja fläkt och olika värmelagrande egenskaper till flera av Conturas modeller. 12 Många tillbehör. Komplettera kaminen med ett eller flera tillbehör såsom bakugn, värmehylla, förvaringslucka, golvskydd i plåt eller glas. En vridplatta gör det möjligt att vrida kaminen för maximal eldsynlighet i rummet. 27

28 CONTURA 26 Skandinavisk stil och kontinental charm Söker du en riktigt bra värmekälla? Contura 26 är för dig som vill se mycket av elden och ha det riktigt varmt och skönt. Kaminerna i serien har böjt glas och under höljet döljer sig ett magasin med effektivt värmelagrande powerstone. De är som en uppdaterad kakelugn. Contura 26 finns med hölje i blankt, vitt eller sand färgat kakel och med värmelagrande, naturligt mönstrad täljsten. Värmemagasin ingår i de låga modellerna och är tillval i de höga. Contura 26K, hög Välj mellan högblankt vitt eller matt beige kakel. Kan kompletteras med 120 kg värmemagasin av Powerstone. Rek. pris :- 3 9 kw Verkningsgrad 79 % Värmer upp till 150 m mm 582 mm 462 mm Vikt 240 kg Vikt med värmemagasin 360 kg Färg Svart, grå Kakel Vitt, sand Max vedlängd 40 cm 28 Välj tillbehör: Fläkt, extra värmemagasin, golvskydd i glas eller plåt, anslutning uteluft, skorsten.

29 CONTURA 26 29

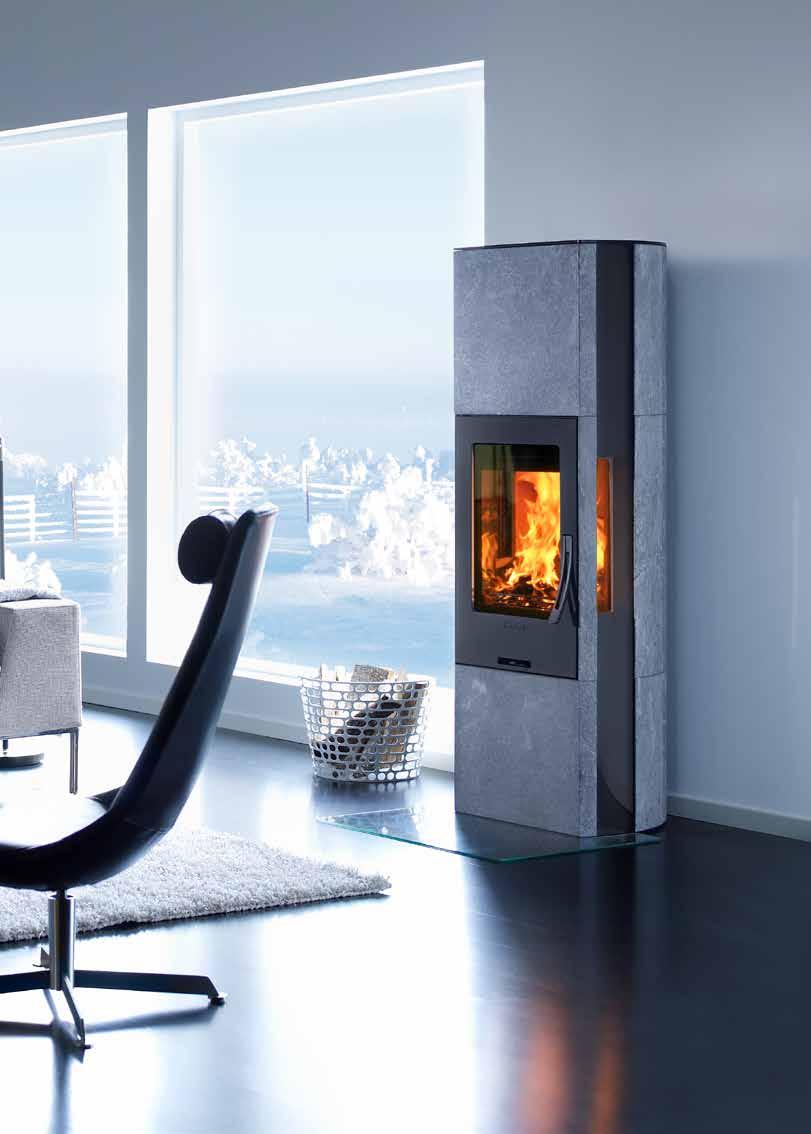

30 Välj tillbehör: Fläkt, extra värmemagasin, golvskydd i glas eller plåt, anslutning uteluft, skorsten. HÖG ELDSYNLIGHET OCH MYCKET VÄRME Contura 26T, hög Njut av värme och se elden från fl era håll Denna höga modell ger ett rejält tillskott av värme i huset. Tack vare de stora glasen syns elden från fl era håll. Ett extra värmemagasin ger lång eftervärme (tillval). Rek :- 3 9 kw Verkningsgrad 79 % Värmer upp till 150 m mm 582 mm 462 mm Vikt 470 kg Färg Svart, grå Max vedlängd 40 cm 30

31 Contura 26T, låg Sprid värmen i hela huset Contura 26T låg har ett inbyggt värme magasin och kan utrustas med en fl äkt som effektivt sprider värmen från rum till rum. Det rejäla handtaget på Contura 26 gör luckan enkel att öppna. Rek :- 26K 26T 3 9 kw Verkningsgrad 79 % Värmer upp till 150 m mm 582 mm 462 mm Vikt 420 kg Färg Svart, grå Max vedlängd 40 cm Välj tillbehör: Fläkt, golvskydd i glas eller plåt, anslutning uteluft, skorsten. Contura 26K, låg Värmande mys Contura 26K i låg modell passar bra även där stora ytor ska värmas upp. Denna modell tar liten plats men ger en trevlig kakelugnskänsla. Tack vare de stora glasen syns elden från fl era håll. Värmemagasinet i powerstone lagrar värmen effektivt (ingår). Välj till ett golvskydd i glas för att förstärka det ljusa, rena intrycket. Rek :- 3 9 kw Verkningsgrad 79 % Värmer upp till 150 m mm 582 mm 462 mm Vikt 240 kg Färg Svart, grå Kakel Vit, sand Max vedlängd 40 cm Välj tillbehör: Fläkt, golvskydd i glas eller plåt, anslutning uteluft, skorsten. 31

32 CONTURA 30 Prisad för sin design, älskad för sin värme Djärvhet utmärker Contura 30-serien. Här är en kamin som tar plats, och låter elden lysa upp bakom generösa glas. Den höga modellen i Contura 30-serien kan kompletteras med värmelagrande powerstone. Den låga modellen är formgiven av Vitre design. I materialvalen kombineras stål, täljsten, glas, spegelglas och gjutjärn för både estetik och funktion. Contura 30 kombinerar många goda ting: snabb uppvärmning, god eldsynlighet och, om du önskar värmelagring. Contura 35T, hög Contura 35T (bilden) har fått utmärkelsen Red dot award för sin design och sina goda egenskaper. Från : kw Verkningsgrad 80 % Värmer upp till 120 m mm 550 mm 430 mm Vikt 250 kg Vikt med värmemagasin 320 kg Färg Svart, grå Max vedlängd 35 cm LÅT VÄRMEN STANNA KVAR LÄNGE Välj tillbehör: Fläkt, värmemagasin (kan inte kombineras med fläkt), golvskydd i glas eller plåt, anslutning uteluft, skorsten.

33 CONTURA

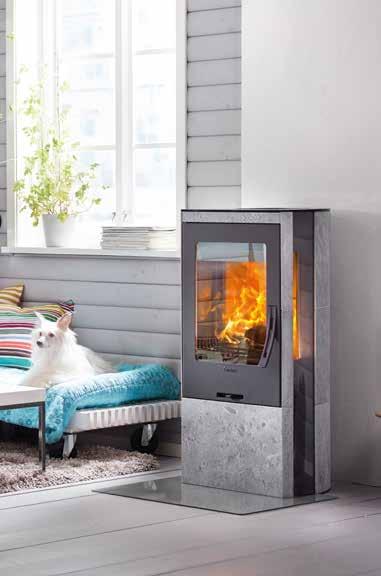

34 Välj tillbehör: Fläkt, värmemagasin, golvskydd av plåt eller glas, anslutning uteluft, skorsten. Contura 35G, hög Exklusiv design med förnämlig värme Contura 35 är ett nytt syskon till den Red dot design Award-belönade Contura 35T. Med omramning i vit plåt, lucka i glas eller gjutjärn och topp i glas har den en exklusiv design som gör sig väl i många slags miljöer. Ett generöst värmemagasin i power stone (tillval) ger skön eftervärme i upp till sju timmar efter att glöden slocknat. Med sidoglas upplever du ännu mer av elden. Vårt unika Clean Burning System håller glasen rena. Från :- 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 550 mm 430 mm Vikt 130 kg Färg Svart, vit Max vedlängd 35 cm 34

35 Contura 34T Eld och värme i full majestät De fi na proportionerna och den genomtänkta designen hos Contura 34T ger ett stramt och majestätiskt intryck. Med ett värme magasin på 70 kg powerstone och reglerbart spjäll sprids värmen snabbt och lagras under lång tid, upp till 12 timmar om spjället är stängt. Det generösa glaset i luckan visar mycket av elden. 34T 35 35G Rek :- Välj tillbehör: Fläkt, värmemagasin (kan inte kombineras med fläkt), golvskydd i glas eller plåt, anslutning uteluft, skorsten. 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 550 mm 430 mm Vikt 320 kg Vikt med värmemagasin Färg Max vedlängd 390 kg Svart, grå 35 cm Contura 35, hög Stram råstyrka och mycket eld Contura 35 är kusin till den Red dot design Award-belönade Contur a 35T. Istället för hölje i täljsten är Contura 35 klädd i plåt vilket ger den en stram, industriell känsla. Elden har stor plats bakom ett generöst glas. Från :- 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 550 mm 430 mm Vikt 130 kg Färg Svart, vit Max vedlängd 35 cm Välj tillbehör: Fläkt, värmemagasin, golvskydd av plåt eller glas, anslutning uteluft, skorsten. 35

36 Välj tillbehör: Fläkt, kokplatta, golvskydd av plåt eller glas, anslutning uteluft, skorsten. Contura 35G, låg vit Kaminen med många ansikte n Contura 35 låg är en kamin med stor valfrihet: du kan välja mella n tre olika omramningar, vart och ett med helt särskilda, estetiska kvaliteter: blank vit plåt, sober svart plåt eller naturlig täljsten. Alla modeller har topp i glas och sidoglas för att se mer av elden. Luckan kan fås helt i gjutjärn eller med en glasfront. Rek :- (glaslucka) 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m 2 1 mm 550 mm 430 mm Vikt 116 kg Färg Svart, vit Max vedlängd 35 cm 36

37 Contura 35 låg, svart Nya sköna varianter Contura 35 låg har en omramning i sober svart plåt och glastopp. Den låga modelle n gör kaminen lätt att placera i alla slags miljöer. Du kan välja mellan gjutjärnslucka elle r glaslucka. Från :- 35 låg 35T låg 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m 2 1 mm 550 mm 430 mm Vikt 116 kg Färg Svart, vit Max vedlängd 35 cm Välj tillbehör: Fläkt, kokplatta, golvskydd av plåt eller glas, självlåsande lucka (endast till gjutjärnslucka), anslutning uteluft, skorsten. Contura 35T låg, svart Design, eld och värme med anor Contura 35T låg med omramning i värmelagrande täljsten är ett mindre syskon till den Red dot design Award-belönade Contura 35T hög. Den låga modellen gör kaminen lätt att placera i alla slags miljöer. Du kan välja mellan gjutjärnslucka eller glaslucka. Från :- 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m 2 1 mm 550 mm 430 mm Vikt 188 kg Färg Svart Max vedlängd 35 cm Välj tillbehör: Fläkt, kokplatta, golvskydd av plåt eller glas, självlåsande lucka (endast till gjutjärnslucka), anslutning uteluft, skorsten. 37

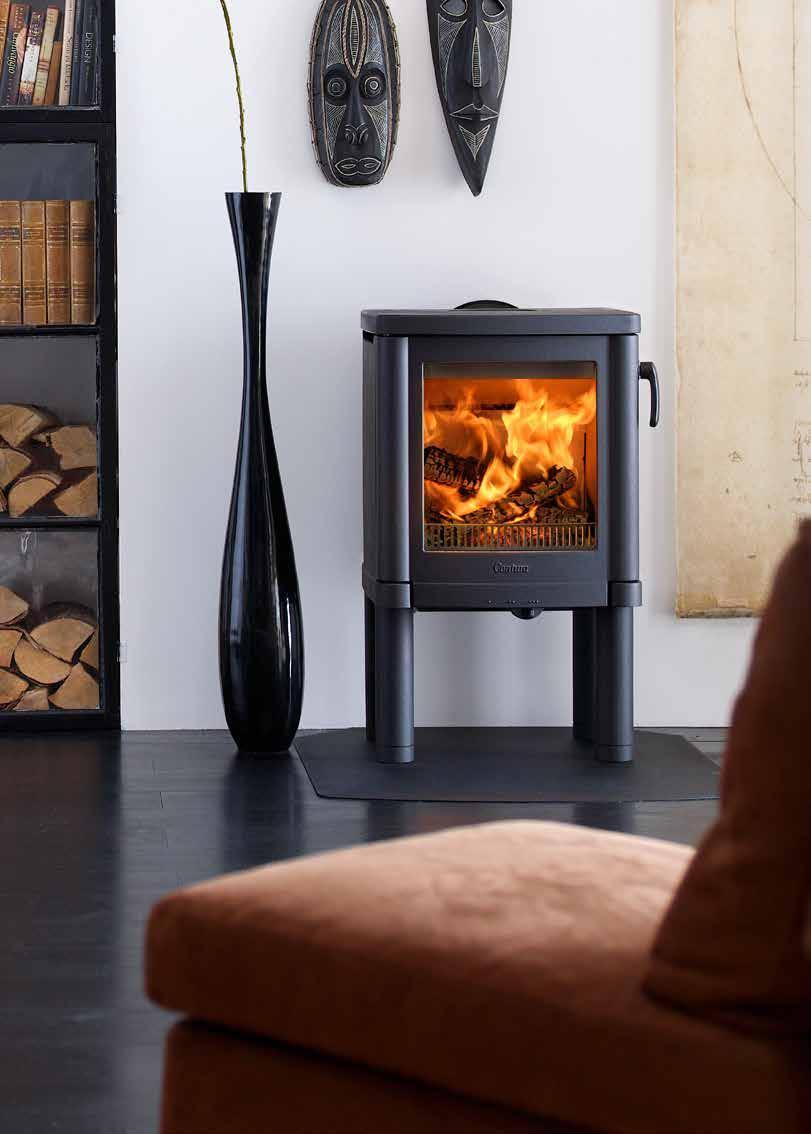

38 CONTURA 50 Den lilla kaminen med de starka musklerna Vem älskar inte gjutjärn? Detta formbara, kraftfulla och vackra material har använts till så många bruks föremål genom vår historia. Det som ska vara riktigt stabilt, starkt och tungt tillverkas i gjutjärn brunnslock och mormors stekpanna, till exempel. Detta är traditionen bakom Conturas tuffa och moderna gjutjärnskaminer, designade av svenska Myra Design. Vilken modell du än väljer får du en lättplacerad, robust kamin som visar mycket av elden och som du också kan värma maten på. Contura 51 Traditioner med moderna funktioner Contura 51 (bilden) är en modern gjutjärnskamin med konvektionsluft. Med fyra justerbara ben står kaminen stadigt på alla golv. Det läckra handtaget är kromat som standard men kan fås i svart som på bilden. Rek :- 3 7 kw Verkningsgrad 81 % Värmer upp till 120 m mm 495 mm 420 mm Vikt 128 kg Färg Svart Max vedlängd 35 cm VEDGALLRET HÅLLER VEDEN PÅ PLATS NÄR LUCKAN ÖPPNAS 38 Välj tillbehör: Extra handtag mattkrom eller svart, golvskydd i svart plåt, anslutning uteluft, skorsten.

39 CONTURA 50 39

40 Välj tillbehör: Extra handtag mattkrom eller svart, golvskydd i svart plåt, anslutning uteluft, skorsten. Contura 52 Rak och stram men varm och levande Denna gjutjärnskamin är formgiven av svenska Myra Design. Med sina raka former och täckta sidor finner den sin plats både i den moderna stilen och i den mer lantliga. Luckan kan fås helt i gjutjärn eller med en glasfront. Rek :- 3-7 kw Verkningsgrad 81 % Värmer upp till 120 m mm 495 mm 420 mm Vikt 135 kg Färg Svart Max vedlängd 35 cm 40

41 52 52T Välj tillbehör: Kokplatta, extra handtag i mattkrom, golvskydd i svart plåt, anslutning uteluft, skorsten. Contura 52T Rejäla kaminer i gjutjärn och täljsten Gjutjärnskaminen har en fi n tradition som här tas upp i en modern tappning. 50-serien har samma effektiva bränn kammare som alla Conturas kaminer. Med täljstenssidor lagras värmen länge, länge. Rek :- 3-7 kw Verkningsgrad 81 % Värmer upp till 120 m mm 495 mm 420 mm Vikt 172 kg Färg Svart Max vedlängd 35 cm 41

42 Välj tillbehör: Extra handtag mattkrom eller svart, golvskydd i svart plåt, anslutning uteluft, skorsten. Contura 54 Rundad med helsida Contura 54 har hela sidor med justerbara fötter för stabilitet på alla underlag. På bilden är det löstagbara handtaget avlägsna t. Gjutjärnskaminerna från Contura kan anslutas till skorstensmur direkt från baksidan eller till Premoduls rostfria skorsten, läs mer på sid 156. Rek :- 3-7 kw Verkningsgrad 81 % Värmer upp till 120 m mm 550 mm 455 mm Vikt 149 kg Färg Svart Max vedlängd 35 cm 42

43 54 54T Välj tillbehör: Eldstadsplan i svart glas, kokplatta, vedfack, utdragslåda, anslutning uteluft och skorsten. Contura 54T Robust och rymlig fast nätt och liten Contura 54T är den rundade modellen i 50-serien. Det fantastiska med den här kaminen är att den har en enorm kapacitet, trots att den är så liten och lättplacerad. Ett kraftpaket! Rek :- 3-7 kw Verkningsgrad 81 % Värmer upp till 120 m mm 550 mm 455 mm Vikt 190 kg Färg Svart Max vedlängd 35 cm 43

44 CONTURA 300 Kaminen för dig som gillar att pussla Contura 300 är det perfekta valet för dig som vill bestämma själv hur kaminen ska se ut. Vill du ha en svart eller en vit? Omramning i täljsten eller artstone? Lucka i gjutjärn eller glas? Vill du ha vedförvaring? Du kan välja mellan tre olika matchande vedfack. Dessutom finns det en utdragslåda och andra smarta tillbehör. I C300-serien kan du elda med vedklabbar upp till 50 cm långa. Contura 310G, vit Läckra luckan i glas Den generösa luckan i glas ger elden en fin inramning. Luckan ger ett modernt intryck och är lätt att öppna med handtag som inte blir varma vid eldning. Contura 310G finns i svart eller vitt och kan kombineras med matchande, fristående vedförvaring. Rek :- 7 kw Verkningsgrad 77 % Värmer upp till 120 m mm 750 mm 375 mm Vikt 130 kg Färg Vit, svart Max vedlängd 50 cm 44 Välj tillbehör: Eldstadsplan i transparent eller svart glas, kokplatta, vedfack, utdragslåda, anslutning uteluft och skorsten.

45 CONTURA

46 Välj tillbehör: Eldstadsplan i transparent eller svart glas, kokplatta, vedfack, utdragslåda, anslutning uteluft och skorsten. Contura 320AG, artstone naturell Se mer av elden Artstone är en slipad betongsten, sammetslen till ytan. Stenen är naturlig t ljusgrå och lagrar värme. Njut av synen av en stor, härlig brasa bakom glasluckan. Rek :- 7 kw Verkningsgrad 77 % Värmer upp till 120 m mm 750 mm 375 mm Vikt 175 kg Färg Svart Max vedlängd 50 cm 46

47 Contura 310, svart Plats för stora vedklabbar 300-seriens brännkammare rymmer vedklabbar upp till en halv meter långa. Den fristående vedförvaringen matchar kaminen och kan placeras stående eller liggande. Contura 310 fi nns i svart eller vit plåt och med lucka i glas eller gjutjärn AG Rek :- E ffe k t 7 kw Verkningsgrad 77 % Värmer upp till 120 m mm 750 mm 375 mm Vikt 130 kg Färg Svart, vit Max vedlängd 50 cm Välj tillbehör: Eldstadsplan i transparent eller svart glas, kokplatta, vedfack, utdragslåda, anslutning uteluft och skorsten. Fristående vedförvaring Small Medium Large B 570 x H 375 x D 375 mm B 750 x H 375 x D 375 mm B 375 x H 850 x D 375 mm Mixa och matcha Vedfacket fi nns i tre olika storlekar och kan placeras under eller vid sidan av kaminen. Facket fi nns även med utdragslåda om du vill ha en dold förvaring istället för ett öppet fack. Läs mer om möjligheterna med Contura 330 på sidan

48 Välj tillbehör: Eldstadsplan i transparent eller svart glas, kokplatta, vedfack, utdragslåda, anslutning uteluft och skorsten. Contura 320T, täljsten Naturligt värmelagrande Täljstenen är ett rent naturmaterial med individuell ådring och goda värme lagrande egenskaper. Med omramning i täljsten blir din kamin helt unik. Luckan i gjutjärn med generöst glas visar mycket av elden och handtaget blir inte varmt vid eldning. Välj till en praktisk förvaringslåda. Rek :- 7 kw Verkningsgrad 77 % Värmer upp till 120 m mm 750 mm 375 mm Vikt 190 kg Färg Svart Max vedlängd 50 cm 48

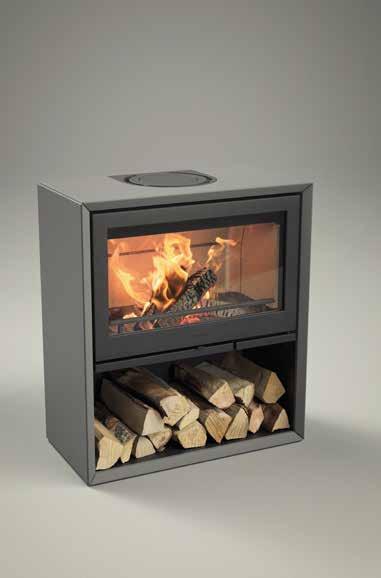

49 Contura 320A, artstone naturell Rustikt med gjutjärnslucka Contura 320A med omramning i artstone och lucka i gjutjärn ger ett modernt och lite rustikt intryck. Omramningen i artstone har en jämn grå nyans och är värmelagrande. Öppet vedfack är standard, förvaringslåda kan väljas till. Rek :- 320A 320T 320TG E ffe k t 7 kw Verkningsgrad 77 % Värmer upp till 120 m mm 750 mm 375 mm Vikt 175 kg Färg Svart Max vedlängd 50 cm Välj tillbehör: Eldstadsplan i transparent eller svart glas, kokplatta, vedfack, utdragslåda, anslutning uteluft och skorsten. Contura 320TG, täljsten Modernt med glaslucka Contura 320TG kombinerar värmelagrande och naturligt ådrad täljsten med den moderna glasluckans blanka yta. I det rymliga facket fi nns gott om om plats för stora vedklabbar. Rek :- E ffe k t 7 kw Verkningsgrad 77 % Värmer upp till 120 m mm 750 mm 375 mm Vikt 190 kg Färg Svart, vit Max vedlängd 50 cm Välj tillbehör: Eldstadsplan i transparent eller svart glas, kokplatta, vedfack, utdragslåda, anslutning uteluft och skorsten. 49

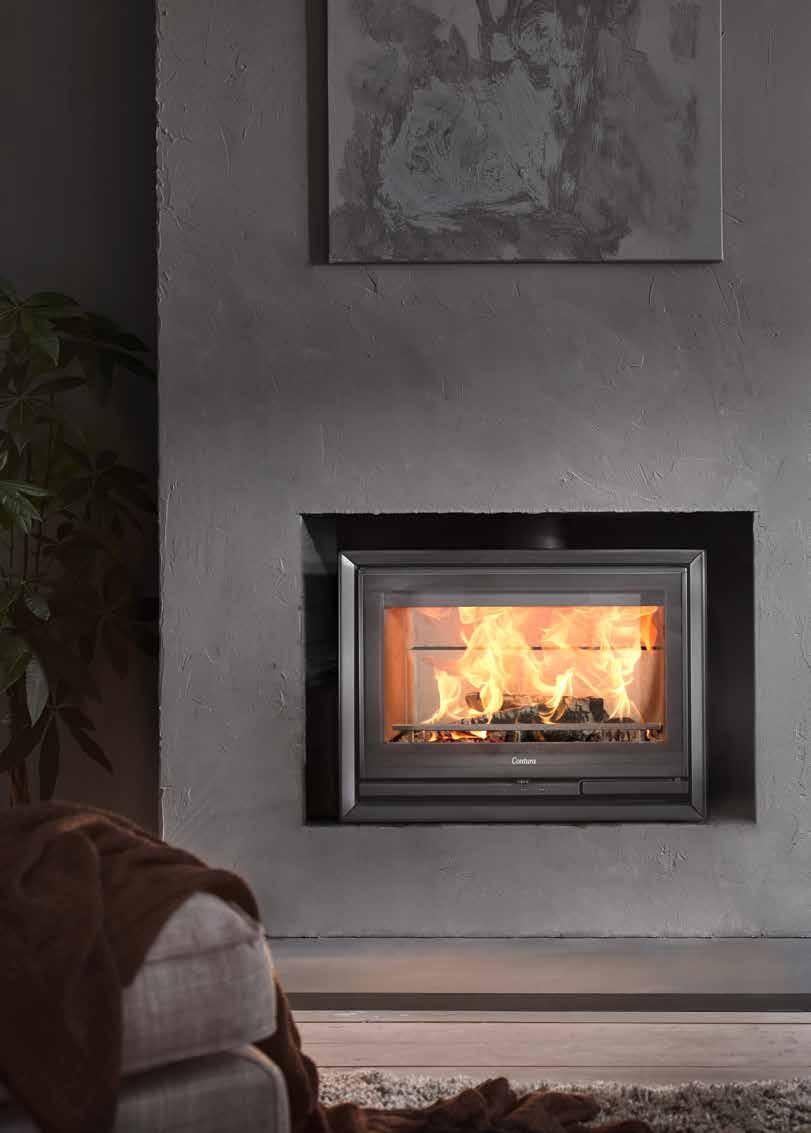

50 5050

51 Contura 330G Mixa och matcha med vedfack Contura 330G har brännkammaren i golvhöjd. Modelle n kan även byggas ihop med, och ställas på, vedfack i tre storlekar. Mixa och matcha för en kamin som passar just dina önskemål och ditt hem. 330G Rek :- E ffe k t 7 kw Verkningsgrad 77 % Värmer upp till 120 m mm 750 mm 375 mm Vikt 115 kg Färg Svart Max vedlängd 50 cm Välj tillbehör: Eldstadsplan i svart glas, kokplatta, vedfack, utdragslåda, anslutning uteluft och skorsten. 51

52 CONTURA 500 STYLE Älskad design, med ännu smartare insida Contura 500 Style är Europas populäraste kaminserie av en anledning. De rena linjerna ger ett modernt uttryck som smälter in i varje hem. Nu får serien en rejäl uppdatering, med funktioner från storebrodern Contura 600 Style. Autostart för snabb antändning, boost-funktion för att väcka liv i glöden samt tyst asklåda är bara några av nyheterna som skapar skönare stunder framför brasan. Den omtyckta designen har fått en ännu högre finish i flera detaljer, och i serien finns utföranden för alla typer av hem. Contura 500 Style är ett självklart val för dig som uppskattar en snygg, stilre n och innovativ kamin som gör det lätt att mysa. Stilren kamin som låter elden spela huvudrollen Contura 500 Style har generösa glasluckor och sidoljus som lyfter fram elden visuellt i rummet. Men det är också en kaminserie som tar tillvara på värmen, med en effektiv förbränning och flera funktioner som gör det både enklare och tryggare att ha en brasa igång. Du kan välja bland flera material och utföranden, samt tillbehör som till exempel värmemagasin, fläkt, kokplatta, vedlucka och golvskydd. Contura 500 Style har en elegant och följsam design. Ändå är den maxad med smarta funktioner, flera hämtade från den större Contura 600 Style-serien. Automatisk start, boost-funktion och tyst asklåda är nyheter som du kommer att älska. Contura 500 Style har också uppdaterats med bland annat ny gjutjärns- och glaslucka, ny design på spjäll och en förbättrad lösning för luckstopp i öppet läge. ASF AUTOMATIC START FUNCTION ASF är en innovativ funktion som automatisk reglerar upptändningsluften genom rostret. Det innebär att luckan kan stängas samtidigt som upptändningsbrasan tänds och kaminen blir därmed helt oberoende av rumsluften. Visst är det tryggt att inte behöva lämna kaminen med öppen lucka under upptändning? Det är också perfekt i moderna hus med undertryck. Funktionen är unik för Contura och patentsökt. RBF REFUELING BOOST FUNCTION Med boost-funktionen kan du rädda en glöd som slocknat nästan helt. Du öppnar bara vänster handtag, nytt syre kommer in underifrån som sätter fart på glöden så att du kan antända ny ved. Efter en kort stund kan du åter njuta av skön eld och värme. SSA SILENT SLIDING ASH TRAY Skönhet i minsta detalj säger vi och menar det. Contura 500 Style har en ny utformning av asklåda som tack vare design och dämpningsfunktion glider tyst och mjukt vid tömningen. 52

53 Contura 556G, glaslucka, vit CONTURA 500 STYLE 53

54 Välj tillbehör: Gjuten- glas- (endast till svart) eller täljstenstopp, täcklucka, fläkt, vridplatta, kokplatta, golvskydd i glas eller plåt, anslutning uteluft och skorsten. Contura 510 Style, gjutjärnslucka Älskad basmodell med nytt liv Contura 510 är en av världens mest älskad e kaminer. Style har gett den nätta, lättplacerade modellen nytt liv med en smäcker lucka, större glas och mer effekti v förbränning. Från :- 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 495 mm 440 mm Vikt kg Färg Svart, grå Max vedlängd 33 cm 54

55 Contura 510G Style, glaslucka, vit En ljus nyhet Älskad, basmodell med nya, tuffa luckan i glas och nu i vit färg. Liten, lättplacerad och mycket effektiv. Från :- 510 Style 510G Style 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 495 mm 440 mm Vikt 105 kg Färg Svart Max vedlängd 33 cm Välj tillbehör: Gjuten- eller glastopp, fläkt, täcklucka, vridplatta, kok platta, golvskydd i glas eller plåt, anslutning uteluft och skorsten. Contura 510G Style, glaslucka, svart Nya glasluckan ger fi nt sken Med luckan i glas får Contura 510 ett modernt ansiktslyft. Elden inte bara värmer, den lyser upp rummet genom den generösa luckan. Från :- 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 495 mm 440 mm Vikt 105 kg Färg Svart Max vedlängd 33 cm Välj tillbehör: Gjuten- glas- eller täljstenstopp, fläkt, täcklucka, vridplatta, kokplatta, golvskydd i glas eller plåt, anslutning uteluft och skorsten. 55

56 Välj tillbehör: Fläkt, täcklucka, vridplatta, kok platta, golvskydd i glas eller plåt, anslutning uteluft och skorsten. Contura 520T Style, gjutjärnslucka Varmt klädd i täljsten för alla kalla dagar Omramningen i täljsten ger Contura 520T naturlig t värme lagrande egenskaper. Samtidig t är den med sitt kompakta format lätt att placera i rummet. Täljsten har naturliga variationer i nyans och ådringar, varje kamin är unik. Pris :- 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 495 mm 440 mm Vikt 105 kg Färg Svart Max vedlängd 33 cm 56

57 Contura 520 Style, gjutjärnslucka Med powerstone och konvektionsspjäll för maximal värme Contura 520 är nyheten för dig som vill få maximal effekt på minimal yta. Med kg värmelagrande powerstone och konvektionsspjäll blir uppvärmningseffekten och värmelagringen mycket god. 520 Style 520T Style 520S Style Pris :- 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m 2 1 mm 570 mm 477 mm Vikt 205 kg Färg Svart Max vedlängd 33 cm Välj tillbehör: Täcklucka, vridplatta, kokplatta, golvskydd i glas eller plåt, anslutning uteluft och skorsten. POWERSTONE kg POWERSTONE Contura 520S Style, gjutjärnslucka Varmtonad sandsten ger värme Den lena, värmelagrande sandstenen ger Contura 520S Style ett mjukt uttryck. Nya, smäckra gjutjärnsluckan i svart eller grått smälter in fi nt. Pris :- 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m 2 1 mm 556 mm 475 mm Vikt 191 kg Färg Svart, grå Max vedlängd 33 cm Välj tillbehör: Fläkt, täcklucka, vridplatta, kok platta, golvskydd i glas eller plåt, anslutning uteluft och skorsten. 57

58 Contura 556 Style, gjutjärnslucka Härligt ljus, fina funktioner Contura 556 är mångas favorit. Det är lätt att förstå varför: du får så mycket i ett nätt format. Stora, härliga glas som visar mycket eld, många funktioner och snygg design. Välj lucka i gjutjärn eller glas. Från :- 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 495 mm 440 mm Vikt kg Färg Svart, grå Max vedlängd 33 cm Välj tillbehör: Gjuten- glas- (endast till svart) eller täljstenstopp, fläkt, täcklucka, vridplatta, kok platta, golvskydd i glas eller plåt, anslutning uteluft och skorsten. Contura 556G Style, glaslucka Gör din kamin som du vill ha den Contura 556 kan varieras nästan i det oändlig a. Välj topp i täljsten, glas eller gjutjärn. Välj vridplatta eller kokplatta och en fläkt för extra snurr i värmeflödet. Från :- 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 495 mm 440 mm Vikt 104 kg Färg Svart, vit Max vedlängd 33 cm 58 Välj tillbehör: Gjuten- glas- eller täljstenstopp, fläkt, täcklucka, vridplatta, kokplatta, golvskydd i glas eller plåt, anslutning uteluft och skorsten.

59 Contura 556T Style, gjutjärnslucka Se mycket av elden, njut länge av värmen Contura 556T har nu fått nya, ännu större sidoljus. Med omramning i täljsten får du det bästa av världar: eldens ljus sprids genom de stora glasen och den naturligt värmelagrande tälj stenen ger dig bästa värmeeffekt. Pris :- 556 Style 556G Style 556T Style 586 Style 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 542 mm 440 mm Vikt 175 kg Färg Svart, grå Max vedlängd 33 cm Välj tillbehör: Fläkt, täcklucka, vridplatta, kokplatta, golvskydd i glas eller plåt, anslutning uteluft och skorsten. Contura 586 Style, gjutjärnslucka Lyft och sprid energin i rummet Contura 586 med generösa sidoglas lyfts upp av en pelare. Här får elden fritt spelrum, särskilt om du väljer till en vridplatta och placera r kaminen en bit in i rummet. Från :- 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 495 mm 440 mm Vikt 104 kg Färg Svart, grå Max vedlängd 33 cm Välj tillbehör: Gjuten- glas- (endast till svart) eller täljstenstopp, vridplatta, kokplatta, golvskydd i glas eller plåt, anslutning uteluft och skorsten. 59

60 Välj tillbehör: Fläkt, täcklucka, vridplatta, kok platta, golvskydd i glas eller plåt, anslutning uteluft och skorsten. Contura 596G Style vit, glaslucka Älskad klassiker nu i vitt Contura 596 Style är sedan länge en av våra mest älskade modeller. Nu har den fått en spännande glaslucka, ännu större sidoljus och vit lack. Toppen är i vitlackerad gjutjärn. För extra värmeeffekt, välj till powerstone. Från :- POWERSTONE kg POWERSTONE 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 495 mm 440 mm Vikt 136 kg Färg Vit Max vedlängd 33 cm 60

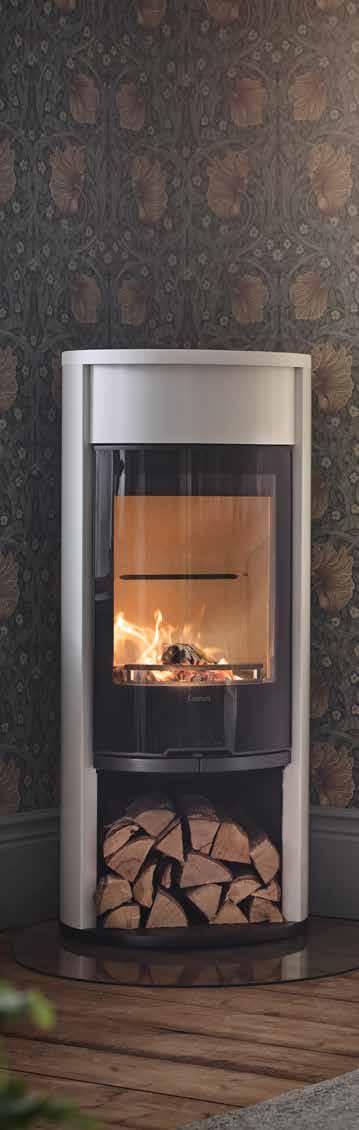

61 Contura 586G Style, glaslucka Låt elden synas En kamin på pelare har många fördela r. e n underlättar skötseln av elden samtidig t som ljuset av brasan får ett lyft. Välj bland fl era bra tillbehör. Från :- 586G Style 590T Style 596 Style 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 495 mm 440 mm Vikt 104 kg Färg Svart Max vedlängd 33 cm Välj tillbehör: Gjuten- glas- eller täljstenstopp, vridplatta, kokplatta, golvskydd i glas eller plåt, anslutning uteluft och skorsten. Contura 590T Style, gjutjärnslucka Det bästa möjliga med värme och eld Modellerna i Contura 590-serien ger massor av möjligheter till personliga val. Kaminen i svartlackerad plåt eller med omramning i täljsten är grunden. Välj till exempelvis vridplatta och värmemagasin för fl er funktioner. Ett golvskydd är praktiskt, lättskött och snyggt - välj plåt eller glas. Rek :- 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 542 mm 463 mm Vikt 240 kg Färg Svart, grå Max vedlängd 33 cm POWERSTONE kg POWERSTONE Välj tillbehör: Extra värmemagasin med konvektionsspjäll, vridplatta, golvskydd i glas eller plåt, anslutning uteluft och skorsten. 61

62 Välj tillbehör: Extra värmemagasin med konvektionsspjäll, vridplatta, golvskydd i glas eller plåt, anslutning uteluft och skorsten. Contura 596T Style, gjutjärnslucka En kamin med extra allt, tack! Contura 596T är kaminen för dig som vill ha allt - mycket värme, många funktioner, se mycket av elden och njuta extra länge. Med extra värmemagasin, omramning i täljsten, nya och större sidoljus samt konvektionsspjäll har den allt. Rek :- POWERSTONE kg POWERSTONE 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 542 mm 463 mm Vikt 220 kg Färg Svart, grå Max vedlängd 33 cm 62

63 Contura 596 Style, gjutjärnslucka Njut av extra stora glas Contura 596 i svartlackerad plåt har nya, större sidoljus som visar mycket eld. Välj topp i gjutjärn, glas (endast till svart) eller täljsten. Täljstenstoppen ger dig en praktisk yta att till exempel hålla tekannan varm med. Från :- 596 Style 596G Style 596T Style 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 495 mm 440 mm Vikt 136 kg Färg Svart, grå Max vedlängd 33 cm POWERSTONE kg POWERSTONE Välj tillbehör: Gjuten- glas- eller täljstenstopp, extra värmemagasin med konvektionsspjäll, vridplatta, golvskydd i glas eller plåt, anslutning uteluft och skorsten. Contura 596G Style svart, glaslucka Nya glasluckan ger fi nt sken Contura 596G kan varieras nästan i det oändlig a. Välj gjuten- täljsten eller glas topp. Välj vridplatta eller kokplatta och en fl äkt för extra snurr i värmefl ödet. För extra värmeeffekt, välj till powerstone. Från :- 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 495 mm 440 mm Vikt 136 kg Färg Svart Max vedlängd 33 cm POWERSTONE kg POWERSTONE Välj tillbehör: Gjuten- glas- eller täljstenstopp, extra värmemagasin med konvektionsspjäll, vridplatta, golvskydd i glas eller plåt, anslutning uteluft och skorsten. 63

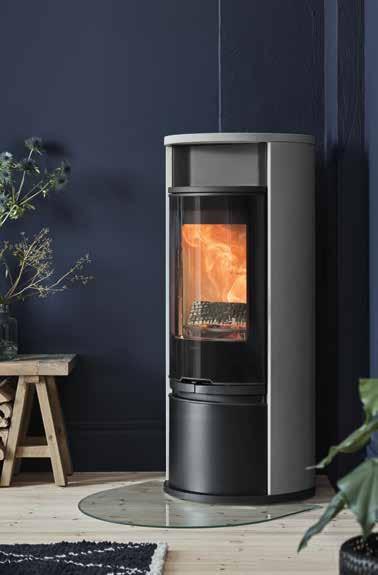

64 CONTURA 600 STYLE Skönhet som kommer inifrån men syns utanpå En eld blir det självklara blickfånget i ett rum. Finns det rymd och yta ska man satsa på en braskamin som tar för sig, för värmens skull men också för designen. Kaminerna i serien Contura 600 Style har blivit skönare på alla sätt. De värmer bättre och har nya och förbättrade funktioner som autostart för snabb antändning, tyst asklåda och boost-funktion för att väcka liv i en falnad glöd. Framförallt har de fått ny design, nya omramningar, luckor och färger. Skönheten kommer som bekant inifrån, men den syns också utanpå. Contura 610G Style, glaslucka, vit Vit kamin en ny favorit Den vitlackerade kaminen är som en flirt med gamla tider s kakelugnar men i en helt modern tappning. Matcha den stora glasluckan med en topp i svart glas eller vitlackad aluminium. Från : kw Verkningsgrad 86 % Värmer upp till 150 m mm 540 mm 495 mm Vikt 120 kg Färg Svart, grå, vit Max vedlängd 36 cm Tillbehör: Gjuten-, täljsten- eller glastopp, hylla eller täckplåt, vedfack eller lucka, fristående formanpassad vedförvaring samt värmelagrande powerstone.

65 CONTURA 600 STYLE 65

66 Tillbehör: Gjuten-, täljsten- eller glastopp, hylla eller täckplåt, vedfack eller lucka, fristående formanpassad vedförvaring samt värmelagrande powerstone. Contura 610G Style, glaslucka En ny personlig favorit C610 Style är den minsta modellen i den storvuxna 600-serien. Du kan till exempel välja lucka i gjutjärn eller glas, omramning i artstone eller plåt (svart, grå eller vit), vedfack eller lucka, täckfront eller värmehylla ovanför luckan samt tillbehör som värmelagrande powerstone, kokplatta och fläkt. En snygg och praktisk nyhet är vedförvaring vid sidan av kaminen. Från :- 3 9 kw Verkningsgrad 86 % Värmer upp till 150 m mm 540 mm 495 mm Vikt 120 kg Färg Svart, vit Max vedlängd 36 cm 66

67 Contura 610 Style, gjutjärnslucka Lucka i gjutjärn Contura 610 Style med lucka i gjutjärn ger ett rustikt intryck. Kombinera med exempelvis vedfack, kokplatta eller power stone för en kamin som passar dina behov. Från :- 610 Style 610G Style 610AG Style 3 9 kw Verkningsgrad 86 % Värmer upp till 150 m mm 540 mm 495 mm Vikt 120 kg Färg Svart, grå Max vedlängd 36 cm Tillbehör: Gjuten-, täljsten- eller glastopp, hylla eller täckplåt, vedfack eller lucka, fristående formanpassad vedförvaring samt värmelagrande powerstone. Contura 610AG Style, artstone naturell, glaslucka Med sammetslen yta Artstone naturell är en unik omramning för Contura kamine r. Den sammetsslipade betong stenen är naturlig t grå och med luckan i glas får kaminen ett modernt uttryck. Rek :- 3 9 kw Verkningsgrad 86 % Värmer upp till 150 m mm 540 mm 495 mm Vikt 176 kg Färg Svart Max vedlängd 36 cm UNIK OMRAMNING MED ARTSTONE Tillbehör: hylla eller täckplåt, vedfack eller lucka, värmelagrande powerstone. 67

68 Tillbehör: powerstone 20 kg, täckfront eller lucka. Contura 620 Style, gjutjärnslucka Värme för alla, i hela huset POWERSTONE kg POWERSTONE Contura 620 Style har värmelagrande powerstone och konvektionsspjäll som standard. Du kan dessutom välja till ytterligare 20 kg powerstone för ännu bättre värmelagring. Då får du ut ännu mer värme av din inlagda ved eftersom värme lagras i stenen. Modellen har gjutjärnslucka. Välj med eller utan täcklucka på nedre facket. Rek :- 3 9 kw Verkningsgrad 86 % Värmer upp till 150 m mm 580 mm 515 mm Vikt 250 kg Färg Svart Max vedlängd 36 cm 68

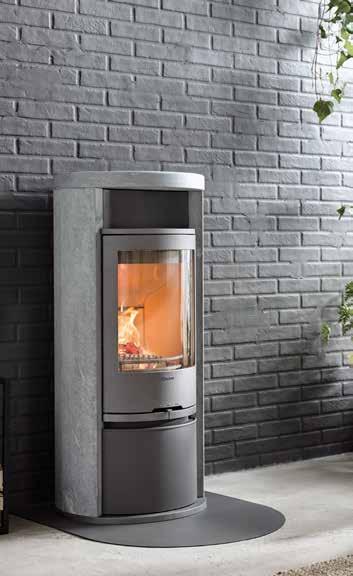

69 Contura 620T Style, gjutjärnslucka Naturligt ådrad och värmelagrande täljsten Contura 620T har omramning i värmelagrande tälj sten. Väljer du täckfront istället för värmehylla ovanför luckan, kan man också välja till powerstone som gör att du får ut ännu mer värme. Välj med eller utan täcklucka på nedre facket. 620 Style 620T Style 620TG Style Från :- 3 9 kw Verkningsgrad 86 % Värmer upp till 150 m mm 580 mm 515 mm Vikt 250 kg Färg Svart, grå Max vedlängd 36 cm Tillbehör: powerstone 20 kg, täckfront eller lucka. Contura 620TG Style, glaslucka Glas och sten i harmoni Contura 620TG kombinerar värmelagrande och naturlig t ådrad täljsten med den moderna glasluckans blanka yta. Välj med eller utan täcklucka på nedre facket. Rek :- 3 9 kw Verkningsgrad 86 % Värmer upp till 150 m mm 580 mm 515 mm Vikt 250 kg Färg Svart Max vedlängd 36 cm Tillbehör: powerstone 20 kg, täckfront eller lucka. 69

70 Tillbehör: Gjuten-, täljsten- eller glastopp, fristående, formanpassad vedförvaring, powerstone 50 kg, fläkt. Samtliga modeller har lucka för den nedre delen. Contura 690G Style, glaslucka Med mycket av allt POWERSTONE kg POWERSTONE Contura 690-modellerna har kakelugnens majestätiska uttryck med den moderna kaminens fördel: den visar en rejäl eld högt ovanför golvet. Den här modellen har mycket av allt: tre olika färger, tre olika toppar, två olika luckor, två omramningar, nedre lucka (standard) samt flera tillbehör som vedförvaring och värmelagrande powerstone. Oavsett vilken variant som blir just din favorit kommer du att njuta av många timmars mys och skön värme varje gång du tänder en brasa. Från :- 3 9 kw Verkningsgrad 86 % Värmer upp till 150 m mm 540 mm 495 mm Vikt 133 kg Färg Svart, vit Max vedlängd 36 cm 70

71 Contura 690 Style, gjutjärnslucka Kraftfullt med gjutjärnslucka Med lucka i gjutjärn får kaminen ett rustikt uttryck och du kan välja mellan svart och grå lack. Om du gillar gjutjärnsluckan kommer du att älska det lättöppnade handtaget som inte blir varmt vid eldning. Välj till topp i gjutjärn, glas eller täljsten. 690 Style 690G Style Från :- 3 9 kw Verkningsgrad 86 % Värmer upp till 150 m mm 540 mm 495 mm Vikt 133 kg Färg Svart, grå Max vedlängd 36 cm POWERSTONE kg POWERSTONE Tillbehör: Gjuten-, täljsten- eller glastopp, fristående, formanpassad vedförvaring, powerstone 50 kg, fläkt. Samtliga modeller har lucka för den nedre delen (standard). Contura 690G Style, glaslucka Tidlöst i vitt Den höga modellen i vitt med glaslucka fungerar fi nt i alla slags inredningar med sin moderna men tidlösa stil. Du kan välja till topp i glas, gjutjärn eller täljsten, extra värmelagrande powerstone samt ett fristående vedfack som passar kaminens form. Från :- 3 9 kw Verkningsgrad 86 % Värmer upp till 150 m mm 540 mm 495 mm Vikt 133 kg Färg Svart, vit Max vedlängd 36 cm POWERSTONE kg POWERSTONE Tillbehör: Gjuten- eller glastopp, fristående, formanpassad vedförvaring, powerstone 50 kg, fläkt. Samtliga modeller har lucka för den nedre delen (standard). 71

72 Tillbehör: powerstone, fläkt. Samtliga modeller har lucka för den nedre delen (standard). Contura 690AG Style, artstone naturell, glaslucka Med genomtänkt design och funktion POWERSTONE kg POWERSTONE Artstone är en omramning unik för Contura. En sammetslen, naturligt grå sten omramar hela denna kamin med en öppningsbar förvaringslucka som standard. Modellerna i den höga 690-serien är alla utrustade med öppningsbar golvlucka och kan kompletteras med värmelagrande powerstone. Rek :- 3 9 kw Verkningsgrad 86 % Värmer upp till 150 m mm 540 mm 495 mm Vikt 240 kg Färg Svart Max vedlängd 36 cm 72

73 690AG Style 690T Style Tillbehör: powerstone, fläkt. Samtliga modeller har lucka för den nedre delen (standard). Contura 690T Style, gjutjärnslucka Extra höjd och extra värme med täljsten POWERSTONE kg POWERSTONE En större kamin ger större effekt, det vill säga mer värme, än en mindre. Det fi nns också bra sätt att få ut ännu mer värme ur sin braskamin. Täljsten är ett naturligt värmelagrand e materia l. Med omramning i täljsten håller sig kaminen varm fl era timmar efter att glöden slocknat. Täljstenen har unik, naturli g ådring som gör att ingen kamin är exakt lik en anna n. Modelle n kan kompletteras med värmelagrande powerstone. Rek :- 3 9 kw Verkningsgrad 86 % Värmer upp till 150 m mm 580 mm 515 mm Vikt 322 kg Färg Svart, grå Max vedlängd 36 cm 73

74 CONTURA 700 Storheten som tar liten plats Contura 700-serien utmärks av en modernt mjukt kantad och smal form som gör den lätt att placera. Variationerna i serien är många; välj med eller utan sidoglas, hög eller låg sockel, pelare och flera spännande material i höljet. Självklart kan du välja till värmelagrande powerstone, förvaringslucka i samma material som kaminens hölje och mycket mer. Luckans stora glas gör elden rättvisa. Contura 710 Lätt att placera, lätt att älska Contura 710 är lätt att placera tack vare sin form. Den passar lika bra mitt i rummet som i ett hörn. Rek :- 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 459 mm 372 mm Vikt 105 kg Färg Svart, grå Max vedlängd 30 cm 74 Välj tillbehör: Mjukstängande förvaringslucka, golvskydd i glas eller plåt, anslutning uteluft och skorsten.

75 CONTURA

76 Välj tillbehör: Golvskydd i glas eller plåt, anslutning uteluft och skorsten. Contura 720T En vacker och effektiv värmekälla Med omramning i värmelagrande täljsten blir nyheten Contur a 720T en vacker och effektiv värmekälla. Rek :- 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 556 mm 407 mm Vikt 195 kg Färg Svart, grå Max vedlängd 30 cm 76

77 Contura 750 Låt kaminen glänsa En högt placerad brännkammare och mycket generösa glas gör denna kamin till hemmets brinnand e hjärta, var den än står. Rek :- 720T A 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 459 mm 372 mm Vikt 103 kg Färg Svart, grå Max vedlängd 30 cm Välj tillbehör: Mjukstängande förvaringslucka, golvskydd i glas eller plåt, anslutning uteluft, skorsten. FÖRVARING BAKOM MJUKSTÄNGANDE LUCKA Contura 750A För dig som vill sticka ut Aluminium ger en riktigt läcker kontrast till lågornas sken. Vill du ha något som känns trendigt inte bara nu, utan i många år framöver är Contura 750A ett självklart val. Både sidor och rygg är klädda med aluminium. Rek :- 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 459 mm 372 mm Vikt 103 kg Färg Svart, grå Max vedlängd 30 cm Välj tillbehör: Mjukstängande förvaringslucka, golvskydd i glas eller plåt, anslutning uteluft, skorsten. 77

78 Contura 780 Låt en ny generation visa elden Den moderna designen av kända svenska formgruppen Myra gör 700-serien till en självklar medelpunkt i alla rum utan att ta stor plats på golvet. Placer a Contura 780 på en pelare och lyft eldens sken till en ny nivå. Rek :- 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 459 mm 372 mm Vikt 103 kg Färg Svart, grå Max vedlängd 30 cm Välj tillbehör: Vridplatta, mjukstängande lucka, golvskydd i glas eller plåt, anslutning uteluft, skorsten. Contura 790K, vit Låt elden ta plats Högblankt vitt kakel ger Contura 790K en moder n men ändå klassisk inramning. Kompletter a med värmemagasin för extra lång värmelagring. Se effekttest på sid 155. Rek :- 3 6 kw Verkningsgrad 80 % Värmer upp till 120 m mm 556 mm 407 mm Vikt 170 kg Färg Svart, grå Max vedlängd 30 cm 78 Välj tillbehör: Värmemagasin, mjukstängande täcklucka i kakel, golvskydd i glas eller plåt, anslutning uteluft, skorsten.

79 Contura 790K, svart Extra känsla med sidenmatt svart kakel Contura 790K är helt klädd i läckert siden matt svart kakel. Mjukstängande täcklucka i kakel som tillval. Rek : K 790T 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 556 mm 407 mm Vikt 170 kg Färg Svart, grå Max vedlängd 30 cm Välj tillbehör: Värmemagasin, mjukstängande täcklucka i kakel, golvskydd i glas eller plåt, anslutning uteluft, skorsten. Contura 790T Med naturlig värme Contura 790T är helt klädd i naturligt värmelagrande täljsten. Täljstenen har en särpräglad ådring med naturliga variationer som gör varje kamin unik. Välj till värmemagasin i powerstone för extra lång eftervärme. Se effekttest på sid 155. Rek :- 3 7 kw Verkningsgrad 80 % Värmer upp till 120 m mm 556 mm 407 mm Vikt 260 kg Vikt med värmemagasin 325 kg Färg Svart, grå Max vedlängd 30 cm Välj tillbehör: Värmemagasin, mjukstängande täcklucka i täljsten, golvskydd i glas eller plåt, anslutning uteluft, skorsten. 79

80 CONTURA 800 En stor kamin i kompakt format Contura 800 har hittat sin inspiration i den berömda super ellipsen. Formen gör denna kamin kompakt och trevlig; den är bara 36 cm djup och 46 cm bred. Därför passar den perfekt för dig som inte har så stora utrymmen. Tack vare den fina formen har vi kunnat sätta in generösa glas utan att brännkammarens effektivitet påverkas. Contura 800 kan väljas med eller utan sidoglas, helt elle r delvis klädd i naturligt värmelagrande täljsten, med eller utan förvaringslucka. Du kan till och med ställa den på en pelare med vridplatta och få eldstaden mitt i rummet. Contura 850 Med stora sidoglas Contura 800 kan väljas med eller utan sidoglas, helt elle r delvis klädd i naturligt värmelagrande täljsten, med eller utan förvaringslucka. Du kan till och med ställa den på en pelare med vridplatta och få eld staden mitt i rummet. Från : kw Verkningsgrad 82 % Värmer upp till 90 m mm 460 mm 360 mm Vikt 85 kg Färg Svart, grå Max vedlängd 33 cm Välj tillbehör: Mjukstängande lucka (till förvaringsfack), självlåsande lucka, golvskydd i glas eller plåt, anslutning uteluft, skorsten.

81 CONTURA

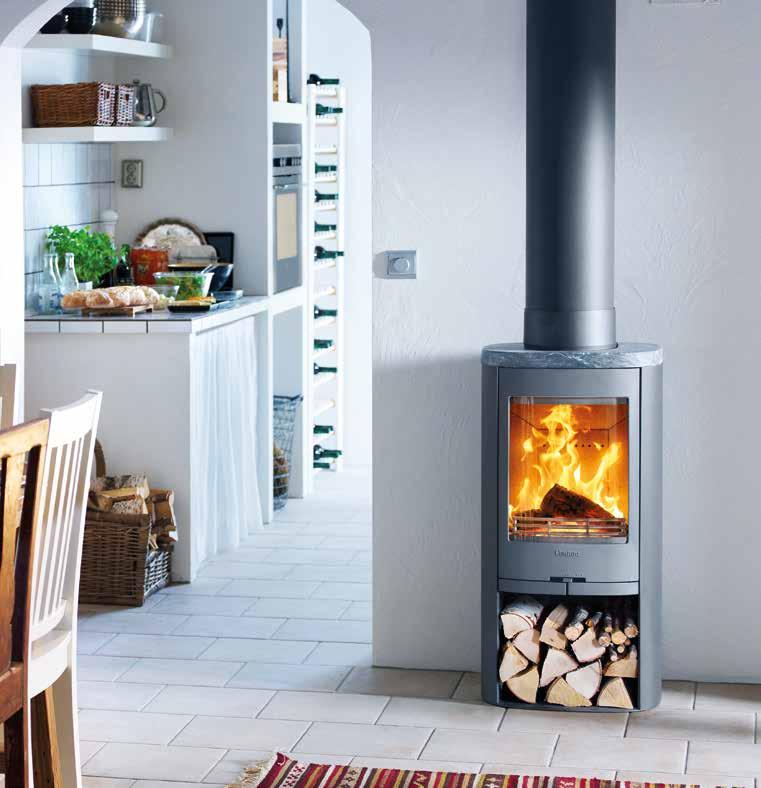

82 Välj tillbehör: Mjukstängande lucka (till förvaringsfack), självlåsande lucka, golvskydd i glas eller plåt, anslutning uteluft, skorsten. JUSTERBARA FÖTTER STÄLLER KAMINEN I VÅG ÄVEN PÅ OJÄMNA GOLV Contura 810 En lysande liten storhet Seriens basmodell fi nns i grått och svart med ett stort glas i luckan. Skorstenen kan anslutas till kaminen s topp eller rygg på samtliga modeller. Från :- 3 6 kw Verkningsgrad 80 % Värmer upp till 120 m mm 556 mm 407 mm Vikt 195 kg Färg Svart, grå Max vedlängd 30 cm 82

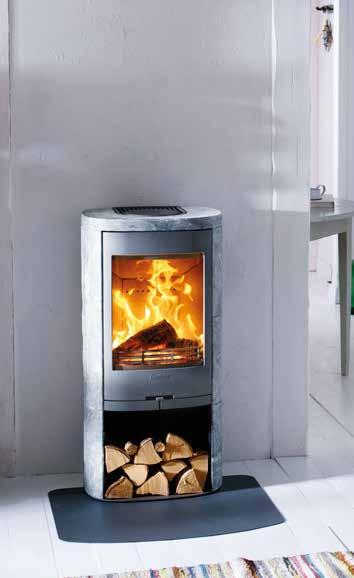

83 Contura 820T Ett effektfullt smycke Den ellipsformade Contura 820T med täljsten är nätt i sin form, men stor i funktion. Med sidor klädda i värme lagrande täljsten blir den unikt ådrade stenen en fi n kontras t mot elden bakom det generösa glaset i luckan. Rek : T 850W 3 6 kw Verkningsgrad 82 % Värmer upp till 90 m mm 460 mm 360 mm Vikt 125 kg Färg Svart, grå Max vedlängd 30 cm Välj tillbehör: Mjukstängande lucka (till förvaringsfack), självlåsande lucka, golvskydd i glas eller plåt, anslutning uteluft, skorsten. Contura 850W Högre upp syns elden bäst Vägghängd modell med stora sidoglas som ger en svävande och levande eldstad. Finns i fl era varianter, inklusive väggbeslag. Från :- 3 6 kw Verkningsgrad 82 % Värmer upp till 90 m mm 464 mm 375 mm Vikt 75 kg Färg Svart, grå Max vedlängd 33 cm 83

84 Välj tillbehör: Gjutjärns- lamell- täljsten- glas- eller rostfri topp, vridplatta, golvskydd i glas eller plåt, anslutning uteluft, skorsten. Contura 870 Elda i en superellips Den superellipsformade Contura 870 utan sidoljus är perfekt att ställa i ett hörn. Finns i svart eller grått och med flera olika toppar, till exempel i täljsten eller rostfritt stål. Från :- 3 6 kw Verkningsgrad 82 % Värmer upp till 90 m mm 460 mm 360 mm Vikt 71,5 kg Färg Svart, grå Max vedlängd 30 cm 84

85 Contura 860T Elden syns på långa vägar Contura 860T förenar form och funktion på ett fulländat vis: med generösa sidoglas blir elden synlig i hela rummet samtidigt som den täljstensklädda ryggen bevarar värme n en lång stund efter att glöden falnat. Rek :- 860T kw Verkningsgrad 82 % Värmer upp till 90 m mm 460 mm 360 mm Vikt 110 kg Färg Svart, grå Max vedlängd 33 cm Contura 880 För dig som vill sticka ut Kaminen på pelare låter elden ta plats i rummet så den syns ännu bättre. Med en vridplatta kan kaminen vridas steglöst hela varvet runt (tillval). Från :- 3 6 kw Verkningsgrad 82 % Värmer upp till 90 m mm 460 mm 360 mm Vikt 90 kg Färg Svart, grå Max vedlängd 33 cm RIKTA ELDEN MOT SITTPLATSEN MED VRIDPLATTA Välj tillbehör: Vridplatta, golvskydd i glas eller plåt, anslutning uteluft, skorsten. 85

86 Mer värme och nytt liv till hemmet En kassett är den perfekta lösningen både för dig som vill ha ut mer av din gamla eldstad eller mura en helt ny. Att elda i en kassett värmer upp ditt hem, i motsats till öppen eld som bokstavligen är att elda för kråkorna. Dessutom släpps det ut betydligt färre partiklar när du eldar i en sluten eldstad. Contura kassetter finns i flera storlekar, med olika luckor och utformningar. Hitta din favorit! 86

87 CONTURA KASSETTER 87

88 Välj tillbehör: Borstat stålhandtag, varmluftsgaller, anslutningssats för uteluft. Contura i4 Modern, tresidig ram Omsorg om både design och teknik Contura i4 Modern med tresidig ram i modern design smälter lätt in i ditt hem och är lättplacerad i eldstaden. Rek :- 3 5 kw Verkningsgrad 78 % Co 0,1 % 590 mm 490 mm 380 mm Vikt 71 kg Färg Svart, grå Vedlängd 33 cm 88

89 Contura i4 Modern, fyrsidig ram Skönhet, värme och god teknik Contura i4 ger den gamla eldstaden nytt liv med avskalad design, generöst glas och effektiv teknik. Rek :- 3 5 kw Verkningsgrad 78 % Co 0,1 % 635 mm 490 mm 380 mm Vikt 72 kg Färg Svart, grå Vedlängd 33 cm CONTURA I4 Välj tillbehör: Borstat stålhandtag, varmluftsgaller, anslutningssats för uteluft. 89 Contura i4 Classic Behåll den klassiska stilen Contura i4 Classic bevarar den klassiska stilen i din befintliga eldstad men ger mer värme för veden. Rek :- 3 5 kw Verkningsgrad 78 % Co 0,1 % 600 mm 490 mm 420 mm Vikt 77 kg Färg Svart Vedlängd 33 cm Välj tillbehör: Varmluftsgaller, anslutningssats för uteluft. 89

90 Välj tillbehör: Lamellgaller, varmluftsgaller, anslutningssats för uteluft, skorstensanslutning. Contura i5, panoramalucka Rena linjer och stora glas Contura i5 med panoramalucka ger elden stor plats. De rena linjerna smälter väl in i din hemmiljö. Rek :- 3 9 kw Verkningsgrad 78 % Co 0,1 % 480 mm 550 mm 433 mm Vikt 77 kg Färg Svart, grå Vedlängd 35 cm 90

91 Contura i5, dubbellucka Gör det vackert hemma Contura i5 med dubbel lucka passar även utmärkt i hörnspisar där en större lucka tar för stor plats. Med lamellgaller förstärks det moderna uttrycket. Rek :- 3 9 kw Verkningsgrad 78 % Co 0,1 & 480 mm 550 mm 433 mm Vikt 77 kg Färg Svart, grå Vedlängd 35 cm CONTURA I5 Välj tillbehör: Lamellgaller, varmluftsgaller, anslutningssats för uteluft, skorstensanslutning. 91 Contura i5, panoramalucka med korta ben En engelsk tradition Gillar du engelsk design, välj korta ben till din Contura i5 och behåll stilen (tillval). Rek :- 3 9 kw Verkningsgrad 78 % Co 0,1 % 480 mm 550 mm 433 mm Vikt 77 kg Färg Svart, grå Vedlängd 35 cm Välj tillbehör: Varmluftsgaller, anslutningssats för uteluft, skorstensanslutning. 91

92 Välj tillbehör: Varmluftsgaller, anslutningssats för uteluft, skorstensanslutning. Contura i6, glaslucka En stil för varje miljö och värme för den sparsamme Contura i6 är ett enkelt val för dig som har egna idéer om hur murspisen ska se ut, och vill bygga en ny eldstad. Välj ditt uttryck med lucka i gjutjärn eller helt i glas med ram i gjutjärn. Rek :- 3-7 kw Nominell effekt 5 kw Verkningsgrad från 78 % Värmer upp till 120 m mm 593 mm 403 mm Vikt 92 kg Max vedlängd 35 cm Anslutningsdiameter 125 mm 92

93 Contura i6, gjutjärnslucka Med inbyggd valfrihet Contura i6 har två olika luckor att välja bland för att du ska få den känsla och det uttryck du vill ha i ditt hem. Att den är själv låsande ger dig en extra trygghet. Vi har också byggt in tekniska finesser i insatsen, som justerbara skruvar för att få insatsen plan och förberett för uteluft för att göra installationen så smidig som möjligt. Rek :- 3-7 kw Nominell effekt 5 kw Verkningsgrad från 78 % Värmer upp till 120 m mm 593 mm 403 mm Vikt 92 kg Max vedlängd 35 cm Anslutningsdiameter 125 mm CONTURA I6 Välj tillbehör: Varmluftsgaller, anslutningssats för uteluft, skorstensanslutning. 93 Vilken lucka väljer du? Lucka i gjutjärn På denna lucka har glaset en ram av gjutjärn med infällt handtag i gjutjärn. Insatsens ram är i gjutjärn. Lucka i glas Denna lucka är helt i glas med infällt handtag i svart gjutjärn. Insatsens ram är i gjutjärn. 93

94 CONTURA I7 Bygg in med variation Contura i7 är insatsmodellen i serien. Med i7 har du friheten att utforma din egen eldstad, precis som du vill ha den. Den kan placeras in i en eldstad som du själv utformar eller som på bilden, en egen uttänkt lösning. Contura i7 är svart och finns med lucka i glas eller gjutjärn. Contura i7, gjutjärnslucka Rek :- 7 kw Verkningsgrad från 77 % Värmer upp till 120 m mm 775 mm 360 mm Vikt kg Max vedlängd 50 cm Anslutningsdiameter 150 mm Contura i7, glaslucka Rek :- Välj tillbehör: Avlastningspanel Premodul, varmluftsgaller, anslutningssats för uteluft. 94

95 CONTURA I7 95

96 CONTURA INSATSER Tänk fritt med insatser Om du vill tänka nära nog helt fritt, välj en insats från Contura. På de följande sidorna hittar du massor av inspiration till ditt val. Insatser finns i olika storlekar och med omramningar i flera material som kan sättas ihop till den eldstad du drömmer om. Du kan också mura din egen eldstad till insatsen. Gemensamt för alla insatser är att du kan njuta av en härligt stor eld som lyser upp och värmer riktigt, riktigt gott. 96

97 INSATSER/MURSPISAR 97 97

98 Välj tillbehör: Extra värmemagasin 200 kg, skyddsvägg (15 kg), golvskydd i glas, anslutning uteluft och skorsten. Contura i31a Smakfull vit artstone Vit Artstone är en infärgad betongsten med naturlig värmelagring. Välj gärna till värmelagrande powerstone under höljet för extra god värmeekonomi. Rek :- 4 9 kw Verkningsgrad 81 % Värmer upp till 150 m mm 910 mm 500 mm Vikt 350 kg Vikt Powerstone (tillval) 200 kg Färg Svart Max vedlängd 50 cm 98

99 i31s Contura i31s Sandsten i valnötsbrunt Omramningen till Contura 31 kan kombineras med hylla och bänk i svart granit. Det ger gott om plats för veden och en härlig hörna att krypa upp i. Valnötsbrun sandsten ger en skön, exklusiv stil till hemmet. Sandstenen är en värmelagrande natursten. Naturliga variationer i stenen gör din eldstad unik. Från :- 4 9 kw Verkningsgrad 81 % Värmer upp till 150 m mm 910 mm 500 mm Vikt 385 kg Vikt Powerstone (tillval) 200 kg Färg Svart Max vedlängd 50 cm CONTURA I31 Välj tillbehör: Extra värmemagasin 200 kg, skyddsvägg (15 kg), hylla 50 kg, bänk 145 kg golvskydd i glas, anslutning uteluft och skorsten. 99 Contura i31t Mjukt grå täljsten Med en stomme klädd i naturligt värmelagrande täljsten får du extra god värmeekonomi. Modellen kan också kombineras med värmelagrande powerstone samt hylla och bänk i svart granit. Från :- 4 9 kw Verkningsgrad 81 % Värmer upp till 150 m mm 910 mm 500 mm Vikt 425 kg Vikt Powerstone (tillval) 200 kg Färg Svart Max vedlängd 50 cm Välj tillbehör: Extra värmemagasin 200 kg, skyddsvägg (15 kg), hylla 50 kg, bänk 145 kg golvskydd i glas, anslutning uteluft och skorsten. 99

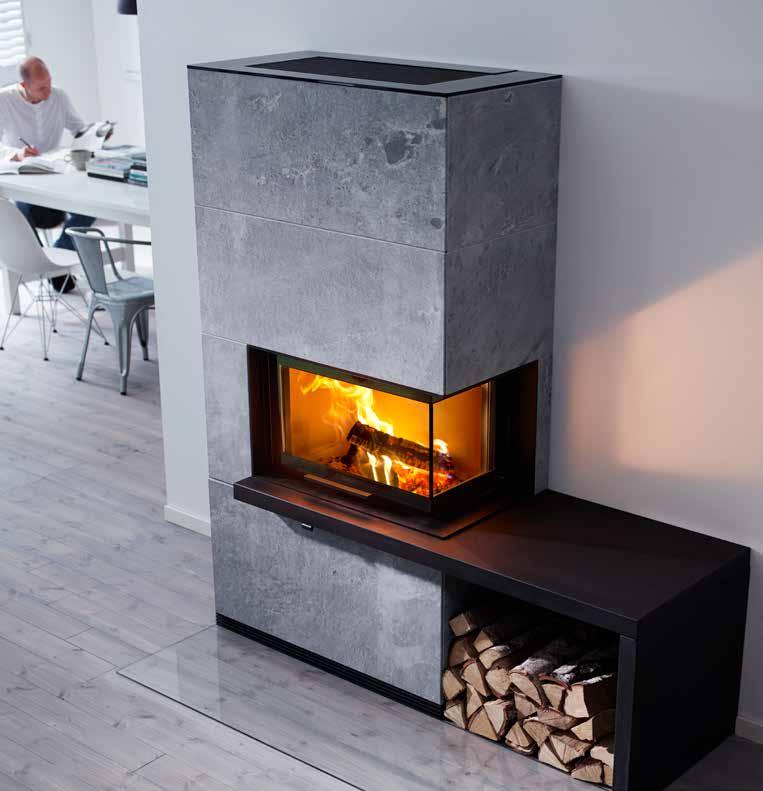

100 Välj tillbehör: Extra värmemagasin 200 kg, skyddsvägg (15 kg), hylla 30 kg, bänk 125 kg golvskydd i glas, anslutning uteluft och skorsten. Contura i41t Se elden från två sidor Med den vinklade glasluckan i Contura i40 får du ännu större möjligheter att skapa en eldstad som sticker ut och lyser upp. Omramningen i täljsten är naturligt värmelagrande. Från : kw Verkningsgrad 81 % Värmer upp till 150 m mm 910 mm 500 mm Vikt 425 kg Vikt Powerstone (tillval) 200 kg Färg Svart Max vedlängd 50 cm

101 Contura i41s Välj sida, höger eller vänster? Stomme med beklädnad i valnötsbrun sandsten med lucka i vinkel. Luckan finns med vinkel till höger eller vänster. Komplettera gärna med värmelagrande powerstone. Från : kw Verkningsgrad 81 % Värmer upp till 150 m mm 910 mm 500 mm Vikt 355 kg Vikt Powerstone (tillval) 200 kg Färg Svart Max vedlängd 50 cm CONTURA I41 Välj tillbehör: Extra värmemagasin 200 kg, skyddsvägg (15 kg), hylla 30 kg, bänk 125 kg golvskydd i glas, anslutning uteluft och skorsten. 101 Contura i41a Välj vitt och svart Artstone är en infärgad vit betongsten, unik för Contur a. Välj till detaljer som hylla och bänk i svart granit. Från : kw Verkningsgrad 81 % Värmer upp till 150 m mm 910 mm 500 mm Vikt 355 kg Vikt Powerstone (tillval) 200 kg Färg Svart Max vedlängd 50 cm Välj tillbehör: Extra värmemagasin 200 kg, skyddsvägg (15 kg), hylla 30 kg, bänk 125 kg golvskydd i glas, anslutning uteluft och skorsten. 101

102 Contura i51, svart Variera med vedfack Med generösa glas på tre sidor och en rymlig brännkammare är Contura i51 verkligen en insats för det moderna hemmet. Tekniken under den estetiska huven är särskilt anpassad till hus med modern uppvärmningsteknik som bildar under tryck. Välj svart plåt för ett rent och grafiskt uttryck. Rek : kw Verkningsgrad 80 % Värmer upp till 170 m mm 770 mm 500 mm Vikt 215 kg Vikt Powerstone (tillval) kg Färg Svart Max vedlängd 50 cm Välj tillbehör: Värmemagasin kg, vedfack 50 kg, golvskydd i glas, anslutning uteluft och skorsten. Contura i51, vit Tänd brasan på ett kick Contura i51 i vit plåt har snabbt blivit populär. Den moderna formen passar förstås utmärkt i moderna hus, men det som gör i51 till en riktig vinnare är tätheten och att den tar sin förbränningsluft utifrån: att tända brasan går på ett kick och uppvärmningen är mycket effektiv. Matcha insatsen med ett lättplacerat vedfack i svart. För extra värme, välj till ett värmelagrande magasin i Powerstone. Rek : kw Verkningsgrad 80 % Värmer upp till 170 m mm 770 mm 500 mm Vikt 215 kg Vikt Powerstone (tillval) kg Färg Svart Max vedlängd 50 cm 102 Välj tillbehör: Värmemagasin kg, vedfack 50 kg, golvskydd i glas, anslutning uteluft och skorsten.

103 Contura i51a Enkel att placera Artstone är en infärgad vit betongsten, unik för Contura. Insatsen är lätt att placera i hemme t: den tar liten plats och kan ställas mot en brännbar vägg. Komplettera gärna med vedfack i svartlackerad plåt. Rek : kw Verkningsgrad 80 % Värmer upp till 170 m mm 770 mm 500 mm Vikt 290 kg Vikt Powerstone (tillval) kg Färg Svart Max vedlängd 50 cm CONTURA I51 Välj tillbehör: Värmemagasin kg, vedfack 50 kg, golvskydd i glas, anslutning uteluft och skorsten. CONTURA i Contura i51an Rå betong med len yta Artstone naturell är rå betong slipad till en len yta med en mjuk grå nyans, för dig som gillar kaxig elegans. Komplettera gärna med vedfack i svartlackerad plåt. Rek : kw Verkningsgrad 80 % Värmer upp till 170 m mm 770 mm 500 mm Vikt 290 kg Vikt Powerstone (tillval) kg Färg Svart Max vedlängd 50 cm Välj tillbehör: Värmemagasin kg, vedfack 50 kg, golvskydd i glas, anslutning uteluft och skorsten. 103

104 Välj tillbehör: Värmemagasin kg, vedfack 50 kg, golvskydd i glas, anslutning uteluft och skorsten. Contura i51t Massor av förvaring och värme Den naturligt värmelagrande täljstenen gör din i51t unik eftersom stenens ådring variera r. Komplettera med powerstone under höljet för att hålla värmen extra, extra länge. Rek : kw Verkningsgrad 80 % Värmer upp till 170 m mm 770 mm 500 mm Vikt 350 kg Vikt Powerstone (tillval) kg Färg Svart Max vedlängd 50 cm 104

105 Contura i51s Sitt vackert Stomme med beklädnad i valnötsbrun sandsten. Sandsten är en naturligt värme lagrande sten i nötbruna nyanser med naturliga variatione r. Rek :- i50 i51s i51t 6 11 kw Verkningsgrad 80 % Värmer upp till 170 m mm 770 mm 500 mm Vikt 335 kg Vikt Powerstone (tillval) kg Färg Svart Max vedlängd 50 cm Välj tillbehör: Värmemagasin kg, vedfack 50 kg, golvskydd i glas, anslutning uteluft och skorsten. CONTURA i50 Contura i50 Mura med egen fantasi Låt fantasin sätta gränserna för din eldstad och mura din egen omramning. Rek : kw Verkningsgrad 80 % Värmer upp till 170 m mm 765 mm 485 mm Vikt (m Thermotte) 160 kg Vikt (u Thermotte) 130 kg Färg Svart Max vedlängd 50 cm Välj tillbehör: Golvskydd i glas, anslutning uteluft och skorsten. 105

106 Ge Contura din personliga stil Du har säkert förstått att Conturas modeller redan från början passa r de flesta smaker. Kanske har du också hittat din favorit. Då är det dags att välja tillbehör! Tack vare våra snillrika, småländska konstruktioner går det att få en helt personlig Contura som passar dina behov. Contura har tillbehör för den ekonomiske: En fläkt som ökar effektiviteten. Contura har tillbehör för den ordningssamme: Bakom en lucka kan du samla tändare, tändved och handskar. Contura har tillbehör för esteten: Hur vill du toppa din Contura? Med täljsten, glas eller gjutjärn? Här kan du även läsa mer om vridplattan, golvskydd och skorstenssystemet Premodul som passar både Contura och ditt hus. Vridplatta Mjukstängande lucka Värmemagasin Glastopp

107 Håll teet varmt på en kokplatta Läs om kokplattor på nästa uppslag Låt elden snurra hela varvet runt! Läs om vridplattor på nästa uppslag TILLBEHÖR Värme kan användas till mycket 107 Flera av våra modeller kan kompletteras med en fl äkt som ger extra snurr på värmen. En bakugn eller täljstenstopp blir ett energisparande komplement till den vanliga spisen och ugnen. Samla veden i en snygg och praktisk korg. GOLVSKYDD I OLIKA UTFÖRANDEN KAN FÅS TILL ALLA VÅRA KAMINER 107

108 Tillbehör för skönhet och funktion Här finns en översikt över tillbehör som ökar nyttan och nöjet med din kamin. På contura.se kan du se hela utbudet av tillbehör. Tänk på att vissa tillbehör inte kan kombineras med alla modeller. Alla kaminer kan anslutas till uteluft och skorstenssystemet Premodul. För mer information, se sid 156, premodul.se eller tala med din återförsäljare. Utdragslåda. Praktisk och rymlig låda i svart plåt som placeras under kaminen (endast till Contura 300-serien). Kokplatta i gjutjärn. Perfekt när du vill använda kaminen för att värma mat eller dryck. Formanpassad vedförvaring. Endast till Contura 600 Style serien. Small Medium Large B 570 x H 375 x T 375 mm B 750 x H 375 x T 375 mm B 375 x H 850 x T 375 mm Fristående vedförvaring. Till Contura 300 finns vedförvaring i svart plåt som kan placeras under C330 eller mot sidan på C310 och C320. I liggande vedfack kan du ha vedklabbar upp till 50 cm. Fläkt. Ger snabb fördelning av värmen och jämnare temperatur. Termostatstyrd; den startar automatiskt när du eldar och stannar när elden falnat. Enkel att montera, även i efterhand. 108

109 Glastopp. Ge din kamin en modern stil med en glastopp. Passar till Contura 500 Style. Gjutjen topp. Den gjutna toppen kan fungera som en kokplatta. Praktiskt om du vill använda kaminen för att värma mat, till exempel vid strömavbrott. Tälsjtenstopp. Varje täljsten är unik med sin vackra ådring. Lagrar värmen länge och fungerar även som värmeplatta. TILLBEHÖR FRISTÅENDE 109 Vridplatta. Steglös vridning i 360 grader. Vridningsvinkel och vridningströghet är inställbart. Passar alla Contura 500 och 600 samt 780 och 880. Kan anslutas till uteluft! Mjukstängande lucka. Förvara ved, tändstickor och skyddshandsken bakom en matchande lucka med mjuk självstängning. Golvskydd. Våra praktiska golvskydd finns i svart eller grålackerad plåt eller härdat, genomskinligt glas. En del golvskydd finns i kort modell som du lätt kan plocka bort vid städning. Vedfack. Ett praktiskt fack under kaminen som håller reda på veden är standard på flera modeller. Tilluftsanslutning. Funktion för att ta tilluft utifrån, lämplig för moderna hus med ventilationssystem och undertryck i bostad. Värmemagasin. Magasinet av powerstone är dolt i kaminen och håller varmt länge. På modeller i 500-, 600-, 700- och 30-serierna kan värmemagasin inte kombineras med fläkt. 109

110 Jämn förbränning ger låga utsläpp Contura insatser har ett unikt framtaget system för lufttillförseln som styr eldens intensitet och värme. Förbränningen är jämn och effektiv vilket innebär att röken som släpps ut innehåller mycket små mängder partiklar. Tekniken går ut på att med ett enda spjäll få de tre luftflödena in i brännkammaren att komplettera varandra. Eldstaden tillförs rätt mängd luft, på rätt ställe, oavsett i vilket läge du har spjället. EFFEKTIV LUFTGENOMSTRÖMNING Rumsluften (röda pilar) strömmar in i spisen längs sidornas luftintag. De värms upp i kanaler ovanför brännkammaren och strömmar ut igen på spisens ovansida som varmluft. PRIMÄRLUFT Tillförseln av primärluft (blå pilar) är konstant oavsett i vilket läge spjället står. All luft till förbränningen kan också tas in utifrån via en luftkanal (tillval). CLEAN BURNING SYSTEM Tertiärluften (gröna pilar, Clean Burning) styrs även den med hjälp av spjället. Tack vare att de tre luftflödena samspelar med varandra uppnås en mycket ren förbränning. 110

111 Lamellgaller. Spisöppningar större än insatsens mått kan täckas med ett matchande lamellgaller. Det är enkelt att kapa till perfekta mått och att montera. Endast till Contura i5. Ben. Contura i5 kan kompletteras med korta ben för den som tycker om engelsk design. Hylla. hylla i svart granit till i31 och i41. TILLBEHÖR KASSETTER/INSATSER 111 Bänk. i svart granit till i31 och i41. Värmemagasin. 200 kg powerstone till Ci31/i41 och kg powerstone till Ci51 om du vill lagra värme extra länge. Vedfack. Till Contura i51 finns ett vedfack i svartlackad plåt. Du bestämmer själv var och hur det ska stå. Rejält nog att använda som sittbänk eller extra avställningyta. 111

112 Fakta om alla kaminer Här finns fakta om alla kaminer samlade, modell för modell så att du kan planera dina val. Med hjälp av måttskisserna kan du mäta exakt hur din eldstad ska placeras.

113 Säkerhetstestad CE-märkning är en viktig del av EUs produktlagstiftning och omfattar bland annat byggprodukter, maskiner och leksaker. CE-märket intygar att produkten uppfyller den viktigaste egenskapen, nämligen säkerheten. Samtliga produkter tillverkade av Contura och Premodul är CE-märkta. PRODUKTINFORMATION 113 Fem års garanti När du köper en komplett kamin från Contura får du alltid fem års fabriksgaranti. God service och tillgång till reservdelar är ytterligare en trygghet under hela kaminens livslängd.

114 Teknik och mått Basfakta om produkterna i denna broschyr. För fullständig information, se Contura produktbroschyrer eller FRISTÅENDE BRASKAMINER Modell, kw Verkningsgrad, %, mm, mm, mm Vikt, kg Säkerhetsavstånd från rygg, mm Säkerhetsavstånd från sida, mm Max vedlängd, mm CONTURA 26 C26K, låg C26K, hög C26T, låg C26T, hög CONTURA 30 C34T C35 låg C35 hög C35T låg C35T hög CONTURA 50 C C C52T C C54T CONTURA 300 C310/310G C310A/320AG C320T/320TG C330G CONTURA 500 Style C510 Style C520 Style C520T Style C556 Style C556T Style C586 Style C590T Style C596 Style C596T Style CONTURA 600 Style C610/610G C610AG C C620T/620TG C690/690G C690AG C690T

115 FRISTÅENDE BRASKAMINER forts. Modell, kw Verkningsgrad, %, mm, mm, mm Vikt, kg Säkerhetsavstånd från rygg, mm Säkerhetsavstånd från sida, mm Max vedlängd, mm CONTURA 700 C C720T C C750A C C790K C790T CONTURA 800 C C820T C C850W C860T C , C INSATSER/MURSPISAR Modell, kw Verkningsgrad, %, mm, mm, mm Vikt, kg Säkerhetsavstånd från rygg, mm Säkerhetsavstånd från sida, mm Max vedlängd, mm Ci4, Classic * 50* 330 Ci4, Modern 3-ram * 50* 330 Ci4, Modern 4-ram * 50* 330 Ci5, Dubbellucka * 20* 350 Ci5, Panoramalucka * 20* 350 Ci6, Gjutjärnslucka * 50* 350 Ci6, Glaslucka * 50* 350 Ci7, Gjutjärnslucka * * 500 Ci7, Glaslucka * * 500 Ci * 500** 500 Ci ** 500 Ci * 500** 500 Ci ** 500 Ci * Ci * till brandmur ** från omramning 115

116 Översikt alla modeller Här kan du jämföra alla Contura. För detaljerade uppgifter om eldsynlighet, mått, effekt och tillbehör, se respektive avsnitt. 26T 26K Contura 26T, låg Täljsten Contura 26T, hög Täljsten Contura 26K, låg Kakel Contura 26K, hög Kakel 34T 35 låg 35 hög 35T låg 35T hög Contura 34T Täljsten Contura 35 låg Plåt, gjutjärn- eller glaslucka Contura 35 hög Plåt, gjutjärn- eller glaslucka Contura 35 låg Täljsten, gjutjärn- eller glaslucka Contura 35T:1 Glastopp Contura 35T:2 Täljsten T 54 54T Contura 51 Gjutjärn Contura 52 Gjutjärn Contura 52T Gjutjärn och täljsten Contura 54 Gjutjärn Contura 54T Gjutjärn och täljsten 116

117 Fläkt Eldsynlighet Kaminen finns i svart lack Kaminen finns i grå lack Kaminen finns i grå eller svart lack Kaminen finns i vit, grå eller svart Kaklet finns i sandbeige eller vitt Kaminen finns i vit lack 310/310G 320A/320AG Contura 310/310G Plåt Contura 320A/320AG Artstone naturell 320T/320TG 330 ÖVERSIKT ALLA MODELLER Contura 320T/320TG Täljsten Contura 330G Plåt Style, gjutjärnslucka Contura 510:1 Style Gjutjärnstopp Contura 510:2 Style Glastopp (endast till svart) Contura 510:3 Style Täljstenstopp 117

118 510G Style, glaslucka 520 Style Contura 510G:1 Style Gjutjärnstopp Contura 510G:2 Style Glastopp Contura 510G:3 Style Täljstenstopp Contura 510G:1 Style Gjutjärnstopp Contura 510G:1 Style Glastopp Contura 520 Style Stål 520S Style 520T Style 556 Style gjutjärnslucka Contura 520S Style Sandsten Contura 520T Täljsten Contura 556:1 Style Gjutjärnstopp Contura 556:2 Style Glastopp (endast till svart) Contura 556:3 Style Täljstenstopp 556G Style glaslucka 556T Style Contura 556G:1 Style Gjutjärnstopp Contura 556G:2 Style Glastopp Contura 556G:3 Style Täljstenstopp Contura 556T Style Täljsten 118

119 586 Style gjutjärnslucka 586G Style glaslucka Contura 586:1 Style Gjutjärnstopp Contura 586:2 Style Glastopp (endast till svart) Contura 586:3 Style Täljstenstopp Contura 586G:1 Style Gjutjärnstopp Contura 586G:2 Style Glastopp Contura 586G:3 Style Täljstenstopp 590T Style 596 Style Contura 590T Style Täljsten Contura 596:1 Gjutjärnstopp Contura 596:2 Glastopp (endast till svart) Contura 596:3 Täljstenstopp 596G Style 596T Style Contura 596G:1 Gjutjärnstopp Contura 596G:2 Glastopp Contura 596G:3 Täljstenstopp Contura 596G Gjutjärnstopp Contura 596T Style Täljsten 119

120 610 Style Contura 610:1 Topp i lackad aluminium och värmehylla Contura 610:2 Glastopp och värmehylla Contura 610:3 Täljstenstopp och värmehylla Contura 610:4 Topp i lackad aluminium och täckfront Contura 610:5 Glastopp och täckfront Contura 610:6 Täljstenstopp och täckfront 610G Style, glaslucka Contura 610G:1 Topp i lackad aluminium och värmehylla Contura 610G:2 Glastopp och värmehylla Contura 610G:3 Täljstenstopp och värmehylla Contura 610G:4 Topp i lackad aluminium och täckfront Contura 610G:5 Glastopp och täckfront Contura 610G:6 Täljstenstopp och täckfront 610AG Style 620 Style Contura 610AG:1 Artstone naturell, glaslucka, värmehylla Contura 610AG:2 Artstone naturell, glaslucka, täckfront Contura 620:1 Plåt, gjutjärnslucka, värmehylla Contura 620:2 Plåt, gjutjärnslucka, täckfront 120

121 620T Style 620TG Style Contura 620T:1 Täljsten, gjutjärnslucka, värmehylla Contura 620T:2 Täljsten, gjutjärnslucka, täckfront Contura 620TG:1 Täljsten, glaslucka, värmehylla Contura 620TG:2 Täljsten, glaslucka, täckfront 690 Style 690G Style glaslucka Contura 690:1 Topp i lackad aluminium Contura 610:2 Glastopp Contura 610:3 Täljstenstopp Contura 690G:1 Topp i lackad aluminium Contura 610G:2 Glastopp Contura 610G:3 Täljstenstopp 690AG Style Contura 690AG Artstone naturell 690T Style Contura 690T Täljsten 121

122 T A Contura 710 Contura 720T Contura 750 Contura 750A K 790T Contura 780 Contura 790K Vitt eller svart kakel Contura 790T Klädd i täljsten T Contura 810:1 Med gjutjärnstopp Contura 810:2 Med lamelltopp Contura 810:3 Med täljstenstopp Contura 810:4 Med glastopp, endast till svart kamin Contura 810:5 Med rostfri stål topp Contura 820T Med sidor och topp i täljsten 122

123 850 Contura 850:1 Med gjutjärnstopp Contura 850:2 Med lamelltopp Contura 850:3 Med täljstenstopp Contura 850:4 Med glastopp, endast till svart kamin Contura 850:5 Med rostfri stål topp 850W 860T Contura 850W:1 Med gjutjärnstopp Contura 850W:2 Med lamelltopp Contura 850W:3 Med täljstenstopp Contura 850W:4 Med glastopp, endast till svart kamin Contura 850W:5 Med rostfri stål topp Contura 860T Med sidor och topp i täljsten 870 Contura 870:1 Med gjutjärnstopp Contura 870:2 Med lamelltopp Contura 870:3 Med täljstenstopp Contura 870:4 Med glastopp, endast till svart kamin Contura 870:5 Med rostfri stål topp 880 Contura 880:1 Med gjutjärnstopp Contura 880:2 Med lamelltopp Contura 880:3 Med täljstenstopp Contura 880:4 Med glastopp, endast till svart kamin Contura 880:5 Med rostfri stål topp 123

124 i4 i5 Contura i4, Classic Contura i4 Modern, Tresidig ram Contura i4 Modern, Fyrsidig ram Contura i5, dubbellucka Contura i5, panoramalucka i6 i7 Contura i6, ram och lucka i gjutjärn Contura i6, ram i gjutjärn lucka i glas, svart handtag Contura i7, gjutjärnslucka Contura i7, glaslucka i30 Contura i30, insats i31a, Artstone Contura i31a, insats 124

125 i31t Täljsten Contura i31t Contura i31t, svarta hyllor Contura i31t, svarta hyllor och bänk i svart granit i31s Sandsten Contura i31s Contura i31s, svarta hyllor Contura i31s, svarta hyllor och bänk i svart granit i40 Contura i40, insats Insatsen i Contura i40 finns tillgänglig i både vänster och höger version. i40/i41a, Artstone Contura i41a Contura i41a, svarta hyllor Contura i41a, Hyller og och bänk i svart granit Contura i41 finns tillgängliga i både vänster och höger version. 125

126 i41t, Täljsten Contura i41t Contura i41t, svart hylla Contura i41t, hylla och bänk i svart granit i41s, Sandsten Contura i41s Contura i41s, svart hylla i granit Contura i41s, hylla och bänk i svart granit i50 Contura i50, insats 126

127 i51 i51 i51an i51a Contura i51, svart Plåt Contura i51 vit Plåt Contura i51an Artstone naturell Contura i51a Artstone i51t i51s Contura i51t Täljsten Contura i51s Sandsten Välj till ett lättplacerat vedfack som passar perfekt ihop med insatsen och omramningen. Du bestämmer själv var och hur det ska stå. Rejält nog att använda som sittbänk eller extra avställningsyta. 127

128 Måttskisser Här finns detaljerade måttskisser för alla Contura kaminer så att du kan planera placering och installation. 26K hög, 26T hög A = höjd från golv till skorstensanslutning uppåt B = höjd från golv till c/c skorstensanslutning bakåt C = avstånd från rygg till c/c skorstensanslutning uppåt D = avstånd från rygg till skorstensanslutning bakåt E = av stånd från rygg till hål i riktplåt F = höjd från golv till tilluftsstos (410 mm) Brännbar vägg Brandmur Brännbart tak F 410 * Används vid tillval av bakugn ** För att undvika missfärgning av målad obrännbar vägg rekommenderar vi samma sidoavstånd som till brännbar vägg. Vid användning av 20-seriens prefabricerade eldstadsplan, beakta de olika måtten för förbränningsluftshål på eldstadsplan och kamin. 26K låg, 26T låg A = höjd från golv till skorstensanslutning uppåt B = höjd från golv till c/c skorstensanslutning bakåt C = avstånd från rygg till c/c skorstensanslutning uppåt D = avstånd från rygg till skorstensanslutning bakåt E = av stånd från rygg till hål i riktplåt F = höjd från golv till tilluftsstos (410 mm) Brännbar vägg Brandmur Brännbart tak C 188 D 85 Utv Ø150 Tillåtet område för brännbart material Brännbar vägg Brandmur 1312 A 1116 B A 1116 B C 188 D Utv. Ø150 Tillåtet område för brännbart material Brännbar vägg Brandmur * 590 G 90 F Förbränningsluftsslang (tillbehör) E * G 90 Förbränningsluftsslang (tillbehör) E ** För att undvika missfärgning av målad obrännbar vägg rekommenderar vi samma sidoavstånd som till brännbar vägg. Vid användning av 20-seriens prefabricerade eldstadsplan, beakta de olika måtten för förbränningsluftshål på eldstadsplan och kamin. 128

129 781 34T Brännbar vägg 150 Brandmur Brännbart tak min 2300 Tillåtet område för brännbar byggnadsdel 435 Brännbar vägg Brandmur Tilluftsstos Ø Hål i fotplatta Ø * 325* * För att undvika missfärgning av målad brandmur rekommenderar vi samma sidoavstånd som till brännbar vägg. 35/35T låg, 35/35T hög MÅTTSKISSER C35/35T låg Brännbart tak C35/35T låg, C35 hög 129 min Brännbar vägg 150 Tillåtet område för brännbar byggnadsdel 435 Brännbar vägg Brandmur Brandmur Tilluftssto Ø Brännbart tak min Hål i fotplatta Ø120 C35 hög Tilluftsstos Ø Hål i fotplatta Ø * 325* * För att undvika missfärgning av målad brandmur rekommenderar vi samma sidoavstånd som till brännbar vägg. 129

130 , 52, 52T A = höjd från golv till skorstensanslutning B = höjd från golv till c/c rökuttag bakåt C = avstånd från rygg till c/c tilluftsstos D = avstånd från rygg till rökuttag bakåt Brännbar vägg 150 Brandmur 50 Brännbart tak A Utv. Ø D 20 B Brännbar vägg Brandmur ** * C * Tillåtet område för brännbart material * För att undvika missfärgning av målad brandmur rekommenderar vi samma sidoavstånd som till brännbar vägg. 54, 54T A = höjd från golv till skorstensanslutning B = höjd från golv till c/c rökuttag bakåt C = avstånd från rygg till c/c tilluftsstos D = avstånd från rygg till rökuttag bakåt Brännbar vägg 150 Brandmur 50, 150** 245, 350** Brännbart tak , 695** 635, 785** Utv. Ø Brännbar vägg Brandmur *** 50 D A B * 475* C Tillåtet område för brännbart material * För att undvika missfärgning av målad brandmur rekommenderar vi samma sidoavstånd som till brännbar vägg. ** Minsta installationsavstånd när Handöl 50 golvplåt används, gäller både när förbränningsluft hämtas från rummet och vid anslutning av uteluft genom golvet. Skall uteluft EJ anslutas genom golv kan kaminen placeras 50 mm från brandmur om Nibes droppformade golvplåt används. 130

131 310/310G, 320A/320AG, 320T/320TG Brännbar vägg Brännbart tak Utv. Ø Brandmur *** A 795 B Brännbart tak Brännbar vägg 240 E 310 D 345 C * Se installationsanvisning 80 Tilluftsstos Ø65 ** G Utv. Ø150 A 515 B 420 C Brandmur *** Tilluftsstos Ø Brännbart golv * Se installationsanvisning ** 475 * Om kaminen placeras på ett eldstadsplan av till exempel glas (tillbehör) påverkas höjden från golvet med ett mått motsvarande eldstadsplanets tjocklek, för friliggande eldstadsplan i glas gäller 10 mm. ** För att undvika missfärgning av målad obrännbar vägg rekommenderar vi samma sidoavstånd som till brännbar vägg. *** Exempel på godkänd brandmur är 120 mm massivtegel alternativt mm lättbetong. 131

132 /510G Style A = höjd från golv till skorstensanslutning B = höjd från golv till c/c rökuttag bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka Brännbar vägg 800 Brandmur *** Brännbart tak * 495 Utv. Ø Brännbar vägg 850 Brandmur *** D A 1015* B 920* C Tilluftsstos Ø ** 450** 520 Style A = höjd från golv till skorstensanslutning B = höjd från golv till c/c rökuttag bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka Brännbar vägg Brandmur *** Brandmur *** Brännbart tak 2000* 570 Utv. Ø Brännbar vägg 201 D 368 C A 1015* B 920* Tilluftsstos Ø ** 450** * Om kaminen placeras på ett eldstadsplan av till exempel glas (tillbehör) påverkas höjden från golvet med ett mått motsvarande eldstadsplanets tjocklek, för friliggande eldstadsplan i glas gäller 10 mm. ** För att undvika missfärgning av målad obrännbar vägg rekommenderar vi samma sidoavstånd som till brännbar vägg. *** Exempel på godkänd brandmur är 120 mm massivtegel alternativt mm lättbetong. 132

133 520S/520T Style A = höjd från golv till skorstensanslutning B = höjd från golv till c/c rökuttag bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka Brännbar vägg Brandmur *** Brandmur *** Brännbart tak * 566 Utv. Ø Brännbar vägg D 368 C A 1015* B 920* Tilluftsstos Ø ** 450** 556/556G Style A = höjd från golv till skorstensanslutning B = höjd från golv till c/c rökuttag bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka 400 Brännbar vägg Brandmur *** Brandmur *** Brännbart tak * 495 Utv. Ø Brännbar vägg D 368 C A 1015* B 920* Tilluftsstos Ø ** 450** 133

134 T Style A = höjd från golv till skorstensanslutning B = höjd från golv till c/c rökuttag bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka 400 Brännbar vägg Brandmur *** Brännbart tak 542 Utv. Ø A 1015* B 920* D 367 C * 400 Brännbar vägg 850 Brandmur *** Tilluftsstos Ø ** 450** 586/586G Style A = höjd från golv till skorstensanslutning B = höjd från golv till c/c rökuttag bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka 400 Brännbar vägg Brandmur *** Brandmur *** Brännbart tak * 495 Utv. Ø Brännbar vägg D 445 C A 1091* B 0* Tilluftsstos Ø ** 450** 134

135 T Style 800 A = höjd från golv till skorstensanslutning B = höjd från golv till c/c rökuttag bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka Brännbar vägg Brandmur *** Brännbart tak * Utv. Ø Brännbar vägg 240 Brandmur *** A 1221* B 1127* D 574 C Tilluftsstos Ø ** 450** 596/596G Style A = höjd från golv till skorstensanslutning B = höjd från golv till c/c rökuttag bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka 400 Brännbar vägg Brandmur *** Utv. Ø A 1221* B 1127* Brännbart tak Brännbar vägg 850 Brandmur *** * D 574 C ** 201 Tilluftsstos Ø **

136 596T Style A = höjd från golv till skorstensanslutning B = höjd från golv till c/c rökuttag bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka 400 Brännbar vägg Brandmur *** 50 Brännbart tak * 542 Utv. Ø D A 1221* B 1127* C Brännbar vägg 240 Brandmur *** Tilluftsstos Ø ** 450** * Om kaminen placeras på ett eldstadsplan av till exempel glas (tillbehör) påverkas höjden från golvet med ett mått motsvarande eldstadsplanets tjocklek, för friliggande eldstadsplan i glas gäller 10 mm. ** För att undvika missfärgning av målad obrännbar vägg rekommenderar vi samma sidoavstånd som till brännbar vägg. *** Exempel på godkänd brandmur är 120 mm massivtegel alternativt mm lättbetong. 136

137 800 C610/610G Style A = höjd från golv till skorstensanslutning uppåt B = höjd från golv till c/c skorstensanslutning bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka 600 Brännbar vägg Brännbar vägg Brandmur *** Brännbart tak Utv. Ø Brandmur *** 50 2* A 1205* B 1078* D 367 C Tilluftsstos Ø67 250** 520 C610AG Style A = höjd från golv till skorstensanslutning uppåt B = höjd från golv till c/c skorstensanslutning bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka 600 Brännbar vägg 242 Brännbar vägg 315 Brännbart tak Utv. Ø Brandmur *** 2* A 1205* B 1078* Brandmur *** D 367 C Tilluftsstos Ø67 250**

138 C620 Style A = höjd från golv till skorstensanslutning uppåt B = höjd från golv till c/c skorstensanslutning bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka 570 Brännbar vägg 242 Brännbar vägg Brandmur *** Brännbart tak Utv. Ø Brandmur *** 50 2* A 1205* B 1078* D 367 C Tilluftsstos Ø67 227** 520 C620T/620TG Style A = höjd från golv till skorstensanslutning uppåt B = höjd från golv till c/c skorstensanslutning bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka 570 Brännbar vägg 242 Brännbar vägg Brännbart tak Utv. Ø Brandmur *** 50 Brandmur *** 50 2* 1290 A 1205* B 1078* D 367 C Tilluftsstos Ø67 227**

139 C690/690G Style A = höjd från golv till skorstensanslutning uppåt B = höjd från golv till c/c skorstensanslutning bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka 600 Brännbar vägg Brännbar vägg Brännbart tak Utv. Ø * 1650 A 1465* B 1338* 40 1 Brandmur *** Brandmur *** D 627 C Tilluftsstos Ø67 250** 520 C690AG Style A = höjd från golv till skorstensanslutning uppåt B = höjd från golv till c/c skorstensanslutning bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka 600 Brännbar vägg 242 Brännbar vägg Brännbart tak Utv. Ø * 1650 A 1465* B 1338* 40 1 Brandmur *** Brandmur *** D 627 C Tilluftsstos Ø67 250**

140 C690T Style A = höjd från golv till skorstensanslutning uppåt B = höjd från golv till c/c skorstensanslutning bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka 570 Brännbar vägg 242 Brännbar vägg Brandmur *** Brännbart tak Utv. Ø Brandmur *** * A 1465* 285 B 1338* D 627 C ** Tilluftsstos Ø * Om kaminen placeras på ett eldstadsplan av till exempel glas (tillbehör) påverkas höjden från golvet med ett mått motsvarande eldstadsplanets tjocklek, för friliggande eldstadsplan i glas gäller 10 mm. ** För att undvika missfärgning av målad obrännbar vägg rekommenderar vi samma sidoavstånd som till brännbar vägg. *** Exempel på godkänd brandmur är 120 mm massivtegel alternativt mm lättbetong. 710 Brännbart tak 900 Brännbar vägg * 2* D 433 Brandmur ** Utv. Ø A 1116* B 1026* ** 453 C Brandmur 50** 610 Tilluftsstos Ø

141 T Brännbart tak 900 Brännbar vägg Brandmur 50** 750, 750A Brännbart tak Brännbar vägg ** D Brännbar vägg * 700 * Utv. Ø Brandmur 50** A 1116* B 1026* D 488 Brännbar vägg ** 2* 126* Utv. Ø Tillåtet område för brännbart material Brandmur A 1129* B 1039* C ** Tilluftsstos Ø Brandmur C 420 Tilluftsstos Ø **

142 Brännbart tak 900 Brännbar vägg Brandmur * D Utv. Ø150 Ø Brännbar vägg 278 Brandmur 82* A 1166 B 1076 C * 431 Tilluftsstos Ø K/T Brännbart tak 900 Brännbar vägg Brandmur 50** * * Utv. Ø D 588 Tillåtet område för brännbart material Brännbar vägg Brandmur 50** A 1270* B 1180* C ** 478 Tilluftsstos Ø * För att undvika missfärgning av målad obrännbar vägg, rekommenderar vi samma sidoavstånd som till brännbar vägg. Observera: Placeras kaminen på vridplatta gäller ej angivna installationsavstånd. Observera: Eldstadsplan av glas ökar höjden från golvet med ca 10 mm. 142

143 810 A = höjd från golv till skorstensanslutning uppåt B = höjd från golv till c/c skorstensanslutning bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka Brännbart tak Brännbar vägg 50 Brandmur Max vedlängd: 30 cm D 335 Utv. Ø A 877* B 785* C Tilluftsstos Ø67 820T Brännbart tak Max vedlängd: 30 cm D * Utv. Ø A 877* B 785* 45 C Brännbar vägg Brännbar vägg Brandmur *** ** 430** A = höjd från golv till skorstensanslutning uppåt B = höjd från golv till c/c skorstensanslutning bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka Brandmur Brännbar vägg 700 Brandmur *** ** 430** 115 Tilluftsstos Ø67 143

144 850 A = höjd från golv till skorstensanslutning uppåt B = höjd från golv till c/c skorstensanslutning bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka Max vedlängd: 30 cm Brännbart tak Brännbar vägg 200 Brandmur 50** ** 506** ** 200 D Brännbar vägg 700 Brandmur *** 50 Utv. Ø A 877* B 785* C Tilluftsstos Ø ** 430** 850W Brännbart tak Max vedlängd: 30 cm 464 Min Min 0 Brännbar vägg Brandmur *** Brandmur *** 200** ** Utv. Ø Tilluftsstos Ø67 144

145 860T A = höjd från golv till skorstensanslutning uppåt B = höjd från golv till c/c skorstensanslutning bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka Max vedlängd: 33 cm Brännbart tak Brännbar vägg 200 Brandmur 50** * ** 506** ** 200 D Brännbar vägg 700 Brandmur *** 50 Utv. Ø A 877* B 785* C ** 430** 115 Tilluftsstos Ø A = höjd från golv till skorstensanslutning uppåt B = höjd från golv till c/c skorstensanslutning bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka Brännbart tak Brännbar vägg 50 Brandmur Max vedlängd: 33 cm D Brännbar vägg 700 Brandmur *** Utv. Ø A 1020* B 930* ** 430** C 450 Tilluftsstos Ø * Om kaminen placeras på ett golvskydd av till exempel glas (tillbehör) påverkas höjden från golvet med ett mått motsvarande eldstadsplanets tjocklek. Gäller även friliggande golvskydd av glas (tillbehör). ** För att undvika missfärgning av målad obrännbar vägg rekommenderar vi samma sidoavstånd som till brännbar vägg. 145

146 880 A = höjd från golv till skorstensanslutning uppåt B = höjd från golv till c/c skorstensanslutning bakåt C = höjd från golv till tilluftsstos D = höjd från golv till underkant lucka Max vedlängd: 33 cm Brännbart tak Brännbar vägg 200 Brandmur 50** D ** 506** 50** Brännbar vägg 700 Brandmur *** Utv. Ø A 1020* B 930* ** 430** C 450 Tilluftsstos Ø * Om kaminen placeras på ett golvskydd av till exempel glas (tillbehör) påverkas höjden från golvet med ett mått motsvarande eldstadsplanets tjocklek. Gäller även friliggande golvskydd av glas (tillbehör). ** För att undvika missfärgning av målad obrännbar vägg rekommenderar vi samma sidoavstånd som till brännbar vägg. 146

147 Contura i4 Classic Rökuttag 45 bakåt Contura i4 Modern, 3-sidig ram Rökuttag 45 bakåt Contura i4 Modern, 4-sidig ram Rökuttag 45 bakåt Mer information finns i installationsanvisningen. 147

148 Contura i ± ± Utv. Ø Utv. Ø ± ± ± 10 Rökuttag bakåt (tillval) Rökuttag uppåt (tillval) Rökuttag 45 bakåt (standard) Anslutningsstos Ø125 mm Runt insatsen måste det finnas möjlighet för luft att cirkulera. Mer information finns i installationsanvisningen. Contura i Runt insatsen måste det finnas möjlighet för luft att cirkulera. Mer information finns i installationsanvisningen Ram och lucka i gjutjärn Ø Ø125 Ram i gjutjärn och lucka i glas Tilluftsstos Ø Rökuttag uppåt Rökuttag bakåt Anslutningsstos Ø125 mm Tilluftsstos Ø65 Måttskiss ovanifrån 148

149 Contura i Utv. Ø Tilluftsstos Ø65 7 Contura i31 utan hylla och bänk Brännbart tak 235 Min 2380 Utv. Ø Contura i31 med hylla Brännbart tak Contura i31 med bänk Brännbart tak Min Utv. Ø 150 Min Utv. Ø

150 Contura i41 utan hylla och bänk Brännbart tak Min 2380 Utv. Ø Contura i41 med hylla Contura i41 med bänk Brännbart tak Brännbart tak Utv. Ø 150 Utv. Ø Min 2380 Min

151 Contura i51 plåt Brännbart tak 235 Min 2380 Utv. Ø * 1085* Contura i51 sten Brännbart tak 235 Min 2380 Utv. Ø * 1085*

152 Goda lösningar som maximerar värmen med din Contura Värmemagasin och varmluftsspjäll ger mer värme under längre tid. Värmemagasin med Powerstone Powerstone är en sten med mycket goda värmelagrande egenskaper. Den ger god eftervärme under lång tid efter att elden slocknat. Som exempel är avsvalningstiden för Contura 26T med extra värmemagasin (se sid 117) upp till 18 timmar. Värmemagasin ingår i Contura 400-serien samt i den låga modellen av Contura 26K och 26T. Värme magasin kan även väljas till 590T, 596, 596T, 600-serien Style, 790K, 790T, 26K hög, 26T hög, 34T, 35T och 54T. Reglerbart spjäll Det reglerbara spjället i bl a Contura 26 reglerar mängden varm luft som kommer från kaminen. Reglerbart spjäll medföljer Contura 590T, 596, 596T, 620, 690, 690AG, 690T, 790K, 790T, 26K, 26T, 34T, 35T och 54T vid val av värmemagasin. Ett stängt spjäll ger lång avsvalningstid. Vid öppet spjäll sprids värmen snabbare i rummet vilket är bra när du vill ha snabb uppvärmning. Dubbla luftsystem reglerar värme och avsvalning Med två effektiva värmesystem har Contura 26-kaminerna en fantastisk förmåga att reglera både värmespridning och avsvalningstid. De röda pilarna visar hur kall luft sugs in nertill på kaminens baksida, fortsätter genom två rör i brännkammaren, passerar genom metallslangar för att spridas ut i rummet högst upp på kaminens framsida. De orange pilarna visar hur kall rumsluft sugs in nere vid golvet och värms upp mellan kaminens inre varma delar och ytterkaklet/täljstenen för att spridas via gallret. 152

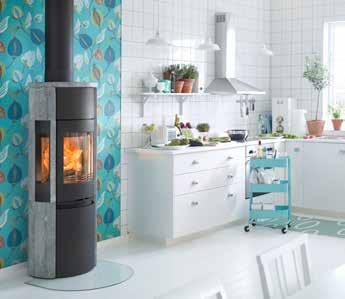

153 Test av värmehållningen i Contura På Contura är vi mycket noga med att testa kaminernas funktion och effekt. Det gör vi för att du ska veta vad du får när du väljer en Contura. På de följande sidorna kan du se avsvalningstiden för ett urval av våra modeller. För att visa skillnader har vi testat kaminer med och utan värmemagasin i powerstone, med och utan hölje av naturligt värmelagrande täljsten. Värmelagringstest Contura 520 Värmelagringstest Contura 520T C 270 Temperaturkurvor C520 Contura 520 C 270 Temperaturkurvor C520T Contura 520T Sista ilägget Vanlig plåtkamin, 6 h Contura 520 med powerstone, 10,5 h h Sista ilägget Vanlig plåtkamin, 6 h Contura 520T, 10,5 h h h VÄRMELAGRINGSTEST Värmelagringstest Contura 590T/596T C C C590T Temperaturkurvor Contura 590T/596T Contura 596T h Sista ilägget h Contura 590T/596T utan powerstone, 7 h Contura 590T/596T med powerstone, 12 h Powerstone Till flera av modellerna i Conturas serier kan du välja ett magasi n av värmelagrande powerstone. Magasinet är placera t under kåpan ovanför kaminens brännkammare. Stenens mycket goda värmelagrande egenskaper ger upp till många timmars längre värmehållning. 153

154 Värmelagringstest Contura 600-serien Style Testerna av modellerna med värmemagasin i 600-serien utfördes med en upptändningsbrasa och fyra vedinlägg. Upptändningen och de tre första inläggen eldades med helt öppet förbränningsspjäll. Efter sista inlägget stryptes lufttillförseln till lite mindre än hälften. Avsvalningstiden beräknas från sista inlägget till dess att yttertemperaturen på värmemagasinet (mätt på kåpan) sjunkit till 30. Testerna utfördes sex gånger under sex olika dagar. C o Temperaturkurvor Contura 620 Style C o Temperaturkurvor Contura 620T Style / 610 Style Sista ilägget h Tid Sista ilägget h Tid Contura 610 utan värmemagasin, 9 h Contura 620 med värmemagasin, 14,7 h Contura 610 utan värmemagasin, 11 h Contura 620T med värmemagasin, 12,5 h C o Temperaturkurvor Contura 690AG Style C o Temperaturkurvor Contura 690T Style Sista ilägget h Tid Contura 690AG utan värmemagasin, 13,4 h Contura 690AG med värmemagasin, 16 h 0 Sista ilägget h Tid Contura 690T utan värmemagasin, 12,2 h Contura 690T med värmemagasin, 17,5 h 154

155 Contura 790 med powerstone Till Contura 790 (se sid 78) kan du välja ett magasi n av värmelagrande powerstone. Magasinet är placerat under kåpan ovanför kaminens brännkammare. Stenens mycket goda värmelagrande egenskaper ger jämn värmespridning under lång tid, avsvalningstiden är upp till 15 timmar med stängt spjäll. På vissa modeller fi nns ett reglerbart spjäll som reglerar mängden varmluft från kaminen ut i rummet. Ett stängt spjäll ger lång avsvalningstid, med ett öppe t spjäll sprids varmluften snabbt i rummet. Värmelagringstest Contura 790 med powerstone Testet av Contura 790 med powerstone utfördes med en upptändningsbrasa och fyra vedinlägg. Upptändningen och de tre första inläggen eldades med helt öppet förbränningsspjäll. Efter sista inlägge t stryptes lufttillförseln till lite mindre än hälften. Avsvalningstiden beräknas från sista inlägget till dess att ytter temperaturen på värmemagasinet (mätt på kåpan) minskat till 30. Testerna utfördes fyra gånger unde r fyra olika dagar. Temperaturkurvor Contura 790K (Stängt varmluftsspjäll) Temperaturkurvor C790K Temp. C Temp. C (stängt varmluftsspjäll) Temperaturkurvor Contura 790T Temperaturkurvor C790T (Stängt (stängt varmluftsspjäll) Sista ilägget ilägget 0 Tid h Contura 790K utan powerstone, 6,5 h Contura 790K med powerstone, 15,5 h htid Sista ilägget ilägget 0 Tid h Contura 790T utan powerstone, 10 h Contura 790T med powerstone, 13,5 h h Tid Värmelagringstest Contura i31 och i41 Värmelagringstest Contura i51 C Avsvalningskurvor Contura i31 / i41 o C Tid h 24 h Omramning (övre front) Powerstone Kurvorna visar hur omramningen och det värmelagrande magasinet av Powerstone värms upp under sex timmars eldning och hur avsvalningen ser ut tills temperaturen sjunkit till 30. Ci51 omramning Ci51 Powerstone 155

156 VAR PÅ DEN SÄKRA SIDAN När du hittat den eldstad som ska bli din värmande vän under många sköna dagar och kvällar återstår ett lika viktigt val: skorstenen. Skorstenens viktigaste uppgift är att på ett säkert sätt leda bort rökgaserna. Lika viktigt är att den passar kaminen som hand i handske och att den smälter in i husets design. Med Premodul skorstenssystem är du helt på den säkra sidan. MED PREMODUL FÅR DU: Högsta säkerhet och 25 års garanti En helhetslösning med alla delar Tilluftskorsten som tillval Enkel installation Snabb uppvärmning och därmed ett bra drag Anpassad design med diskreta skarvar Färgmatchning till Contura kaminer Om du vill kan du dessutom sätta två eldstäder på samma skorsten. SÄKRA HEM SEDAN 1965 Premodul tillverkas i småländska Markaryd. Den passar alla kaminer och eldstäder, är CE-märkt och testad av Sveriges Tekniska Forskningsinstitut. För din säkerhets skull lämnar vi 25 års garanti. 25 ÅRS GARANTI BERÄKNINGS MÖJLIGHETERNAS PREMODUL Var vill du ställa din eldstad? Illustrationen till vänster visar möjliga monteringa r av Premodul. 1. Helisolerad vinklad skorsten. 2. Monterad genom yttervägg och längs fasaden och genom taket Fristående vinkelmodul bakom eldstaden. 4. Rakt upp från eldstaden. På andra våninge n har annan färg valts Monterad genom yttervägg och i vinkel längs fasaden och utanför taket. 6. Halvisolerad vinklad skorsten. 5 Mer information och utförliga instruktioner på 156

157 Fläkten som sprider värmen snabbt och effektivt En fl äkt är ett utmärkt val för dig som vill ha snabb och jämn spridning av värmen, till exempel över större ytor i bostaden. Fläkten är termostatstyrd och går igång automatiskt när kaminen blir varm och slår av när den svalnat. Självklart kan den även styras manuellt. Fläkt fi nns som tillval till serierna Contura 26, 30, 500 och 600. Den kan lätt eftermonteras och döljas med kåpa i samma material som kaminens hölje. Så monteras fläkten i Contura 500 och 600. Fläkten döljs bakom en sockelplåt i samma färg som kaminens hölje. God luftcirkulation ger effektiv förbränning iv luftgenomströmning Den svala rumsluften sugs in på kaminens undersida, värms upp och stiger. Bara några minuter senare strömmar den varma luften ut i rummet. Förbränningsluft Reglaget på kaminens framsida styr brasans intensitet genom reglering av mängden förbränningsluft. Förbränningsluften värms till mycket hög temperatur och spolas ut på glasytans insida vilket ger renare glas. Hög förbränning I kaminens rygg fi nns ett extra kanalsystem för spridning av förvärmd förbränningsluft. Systemet kallas Clean Burning och aktiveras då reglaget på framsidan skjuts till. Kaminen brinner effektivt och länge vilket ger en förbränning med mycket låga partikelhalter. CLEAN BURNING SYSTEM GER RENARE GLAS 157

158 Elda grönt för en bättre miljö Att låta kaminen stå för en del av dina uppvärmningskostnader är klokt både med tanke på miljön och din ekonomi. Eldar du rätt är det en billig uppvärmningsmetod som är skonsam för miljön. Myset får du på köpet! Modern vedeldningsteknik är en miljömässigt bra energiform som inte bidrar till växthuseffekten. Vid fullständig förbränning av ved utvinns koldioxid, vattenånga och aska som kan användas för trädgårdsgödsling. Fullständig förbränning ger också bättre värmeekonomi, som i sig är miljö vänligt. Men för att eldningen ska ge bästa möjliga effekt och bidra till en så bra miljö som möjligt är det viktigt att elda rätt. Här är några grundläggande tips, se instruktionsfi lmer och läs mer på contura.se Sex heta tips för en grönare och mer effektiv eldning 1. Byt ut din gamla kamin mot en nyare modell om den är äldre än tio år. Moderna kaminer är upp till 90 % renare och 40 % mer effektiva än sina föregångare. 2. Elda alltid med torr ved. 3. Låt luckan stå på glänt minst 10 minuter efter att brasan tänts. 4. Se till att brasan alltid får tillräckligt med syre. 5. Elda inte mer ved än vad tillverkaren rekommenderar vilket normalt är max 2 3 kg ved/timme. 6. Låt alltid veden ligga inomhus minst ett dygn innan den eldas. fryst ved ( 20 grader) gör att värmeutbytet blir mycket dåligt. 158

159 Contura är helsvenskt Design och produktutveckling av Conturas kaminer sker i Sverige, liksom monteringen av alla kaminens detaljer. Kaminerna kvalitetskontrolleras innan de lämnar fabriken i Markaryd. Därmed har vi full kontroll över kvaliteten i produktionens alla led. Vi månar om att kaminerna ska vara anpassade efter moderna hem och förhållanden. Vi märker med stolthet våra kaminer Made in Sweden. En smålänning som värmer Europa Contura kaminer och Premodul skorstenar tillverkas av NIBE i Markaryd i Småland. Att hushålla med tillgångarna har alltid varit en självklarhet i Småland och därför är vår tillverkning modern, resurssnål och effektiv. Kvalitetstänkandet genomsyrar produktionens alla led i vår fabrik som är Europas största och mest moderna tillverkare av kaminer och skorstenar. Våra produkter säljs över hela Europa och uppskattas för sin tidlösa design, effektivitet och höga kvalitet.
