1 Det svenska originalet 0

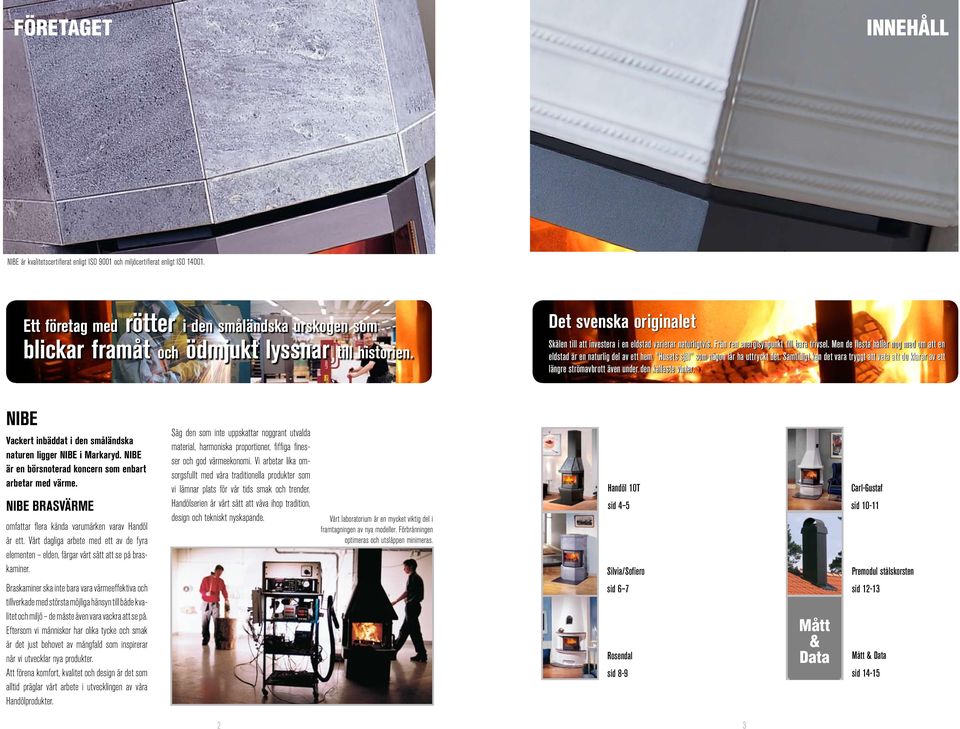

2 FÖRETAGET INNEHÅLL NIBE är kvalitetscertifierat enligt ISO 900 och miljöcertifierat enligt ISO 00. Ett företag med rötter i den småländska urskogen som blickar framåt och ödmjukt lyssnar till historien. Det svenska originalet Skälen till att investera i en eldstad varierar naturligtvis. Från ren energisynpunkt till bara trivsel. Men de flesta håller nog med om att en eldstad är en naturlig del av ett hem. Husets själ som någon lär ha uttryckt det. Samtidigt kan det vara tryggt att veta att du klarar av ett längre strömavbrott även under den kallaste vinter. NIBE Vackert inbäddat i den småländska naturen ligger NIBE i Markaryd. NIBE är en börsnoterad koncern som enbart arbetar med värme. NIBE BRASVÄRME omfattar flera kända varumärken varav Handöl är ett. Vårt dagliga arbete med ett av de fyra elementen elden, färgar vårt sätt att se på braskaminer. Säg den som inte uppskattar noggrant ut valda material, harmoniska proportioner, fiffiga finesser och god värmeekonomi. Vi arbetar lika omsorgsfullt med våra tra ditionella produkter som vi lämnar plats för vår tids smak och trender. Handölserien är vårt sätt att väva ihop tradition, design och tekniskt nyskapande. Vårt laboratorium är en mycket viktig del i framtagningen av nya modeller. Förbränningen optimeras och utsläppen minimeras. Handöl 0T sid 5 Silvia/Sofiero sid 6 7 Carl-Gustaf sid 0- Premodul stålskorsten sid - Braskaminer ska inte bara vara värmeeffek tiva och tillverkade med största möjliga hänsyn till både kvalitet och miljö de måste även vara vackra att se på. Eftersom vi människor har olika tycke och smak är det just behovet av mångfald som inspirerar när vi utvecklar nya produkter. Att förena komfort, kvalitet och design är det som alltid präglar vårt arbete i utvecklingen av våra Handölprodukter. Rosendal sid 8-9 Mått & Data Mått & Data sid -5

3 HANDÖL 0T Handöl 0T svart med panoramalucka. Handöl 0T, grå, ansluten bakåt till befintlig skorsten. HANDÖL 0T Värme & trygghet Handöl 0 är en braskamin som uppfyller de högsta kraven på säkerhet, kvalitet, design och prestanda. Snabb värme Den in byggda värmeväxlaren maximerar utnytt jandet av värmen från brasan och distribuerar ut den varma luften via en inbyggd fläkt (tillbehör). Bara någon minut efter det att du tänt brasan får du full värmeeffekt ur varmlufts utsläppet. Lång eftervärme Det stora värmemagasinet som är placerat ovanpå värme växlaren, ökar lagrings kapaciteten. Det ger dig en lång, skön efter värme i många timmar efter det att brasan slocknat. iv fläkt Som tillval till 0T finns en fläkt med auto matiskt till- och frånslag. En värmekännare placeras på kaminen och när kaminen blir varm startar fläkte n automatiskt. Du kan själv för inställa fläkten i ett av fyra olika fartlägen. När brasan brunnit ut och kaminen så småningom svalna r, stannar fläkten. Vill du styra fläkten manuellt så går det givetvis också bra Testvinnaren Vår vinnare är uppbyggd kring en av marknadens effektivaste eldstäder. Handöl 0 utsågs till effektivast i test 999 när konsument verket testade kaminer och resultatet publicerades i tidningen Råd & Rön nr 5/99. Lång brinntid Den stora luckan av gjut järn är full kom ligt lufttät och förbränning en sker därför helt kontrollerat. Den heta eld staden medger en ren och miljö vänlig för bränning samt lång brinntid. Röntgenbild. Värmemagasin. Lucka av kraftigt gjutjärn. Täljstensfris. Asklåda 5. Förvärmd förbränningsluft spolar glasets insida 6. Fläkt (tillval) Förberedd för anslutning av förbränningsluft utifrån. 5 6 Handöl 0T, svart, med panorama lucka och Premodul komplett skorstenssystem.

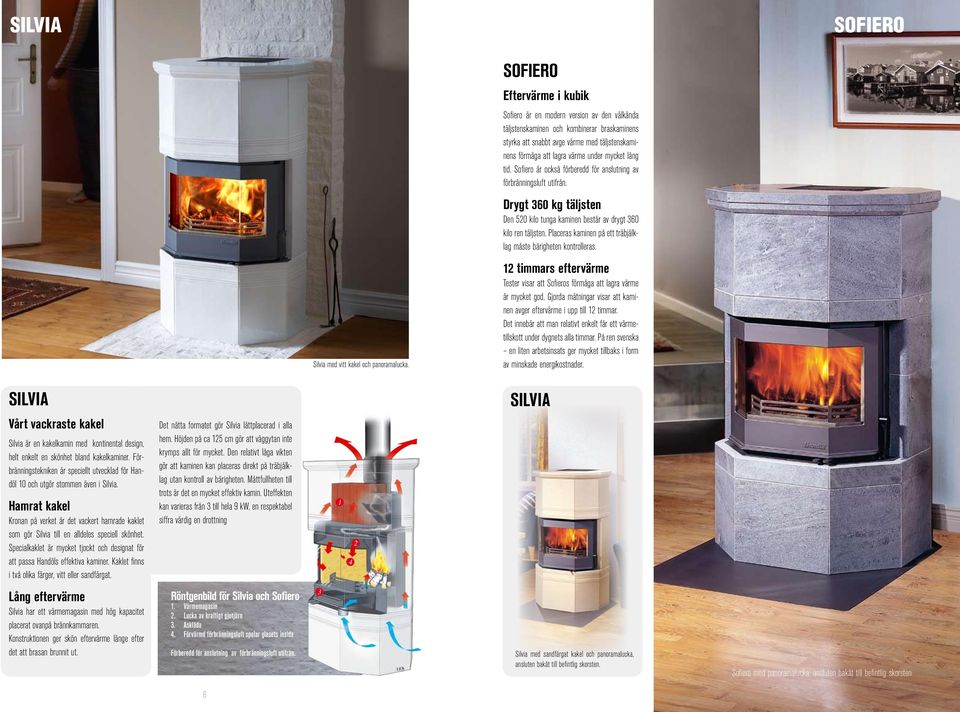

4 SILVIA SOFIERO Silvia med vitt kakel och panoramalucka. SOFIERO Eftervärme i kubik Sofiero är en modern version av den välkända täljstenskaminen och kombinerar braskaminens styrka att snabbt avge värme med täljstenskaminens förmåga att lagra värme under mycket lång tid. Sofiero är också förberedd för anslutning av förbränningsluft utifrån. Drygt 60 kg täljsten Den 50 kilo tunga kaminen består av drygt 60 kilo ren tälj sten. Placeras kaminen på ett träbjälklag måste bärig heten kontrolleras. timmars eftervärme Tester visar att Sofieros förmåga att lagra värme är mycket god. Gjorda mätningar visar att kaminen avger eftervärme i upp till timmar. Det innebär att man relativt enkelt får ett värmetillskott under dygnets alla timmar. På ren svenska en liten arbetsinsats ger mycket tillbaks i form av minskade energikostnader. SILVIA SILVIA Vårt vackraste kakel Silvia är en kakelkamin med kontinental design, helt enkelt en skönhet bland kakelkaminer. Förbränningstekniken är speciellt utvecklad för Handöl 0 och utgör stommen även i Silvia. Hamrat kakel Kronan på verket är det vackert hamrade kaklet som gör Silvia till en alldeles speciell skönhet. Specialkaklet är mycket tjockt och designat för att passa Handöls effektiva kaminer. Kaklet finns i två olika färger, vitt eller sandfärgat. Det nätta formatet gör Silvia lättplacerad i alla hem. Höjden på ca 5 cm gör att väggytan inte krymps allt för mycket. Den relativt låga vikten gör att kaminen kan placeras direkt på träbjälklag utan kontroll av bärigheten. Måttfullheten till trots är det en mycket effektiv kamin. Uteffekten kan varieras från till hela 9 kw, en respektabel siffra värdig en drottning Lång eftervärme Silvia har ett värmemagasin med hög kapacitet placerat ovanpå brännkammaren. Konstruktionen ger skön eftervärme länge efter det att brasan brunnit ut. Röntgenbild för Silvia och Sofiero. Värmemagasin. Lucka av kraftigt gjutjärn. Asklåda. Förvärmd förbränningsluft spolar glasets insida Förberedd för anslutning av förbränningsluft utifrån. Silvia med sandfärgat kakel och panoramalucka, ansluten bakåt till befintlig skorsten. Sofiero med panoramalucka, ansluten bakåt till befintlig skorsten 6

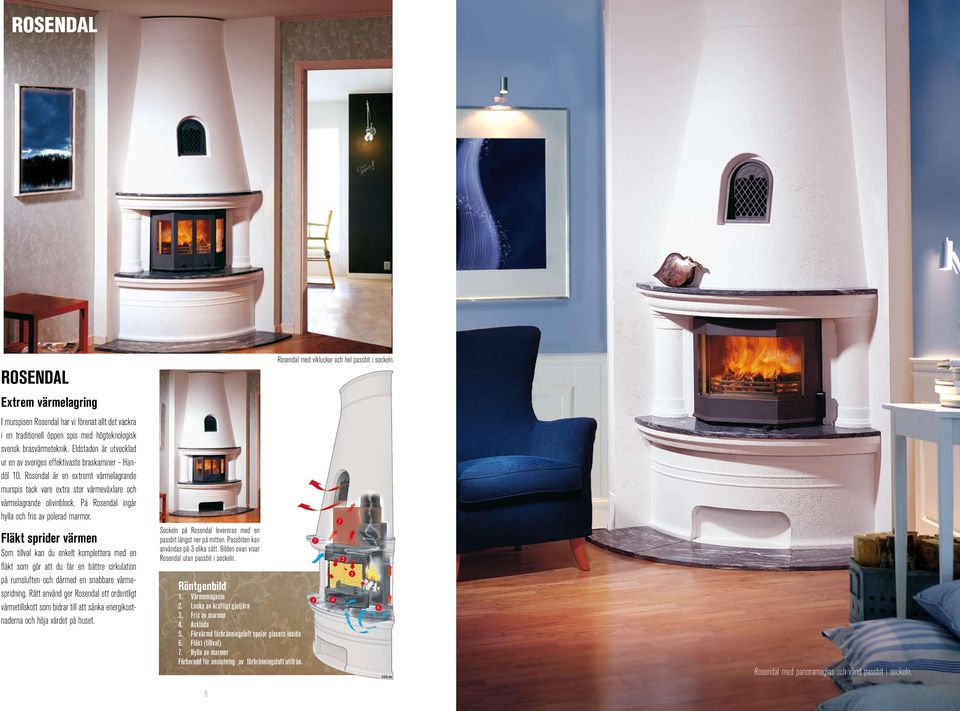

5 ROSENDAL ROSENDAL Extrem värmelagring I murspisen Rosendal har vi förenat allt det vackra i en traditionell öppen spis med högteknologisk svensk brasvärmeteknik. Eldstaden är utvecklad ur en av sveriges effektivaste braskaminer Handöl 0. Rosendal är en extremt värmelagrande murspis tack vare extra stor värmeväxlare och värme lagrande olivinblock. På Rosendal ingår hylla och fris av polerad marmor. Fläkt sprider värmen Som tillval kan du enkelt komplettera med en fläkt som gör att du får en bättre cirkulation på rumsluften och därmed en snabbare värmespridning. Rätt använd ger Rosendal ett ordentligt värmetillskott som bidrar till att sänka energikostnaderna och höja värdet på huset. Sockeln på Rosendal levereras med en passbit längst ner på mitten. Passbiten kan användas på olika sätt. Bilden ovan visar Rosendal utan passbit i sockeln. Röntgenbild. Värmemagasin. Lucka av kraftigt gjutjärn. Fris av marmor. Asklåda 5. Förvärmd förbränningsluft spolar glasets insida 6. Fläkt (tillval) 7. Hylla av marmor Förberedd för anslutning av förbränningsluft utifrån. 8 Rosendal med vikluckor och hel passbit i sockeln Rosendal med panoramaglas och vänd passbit i sockeln.

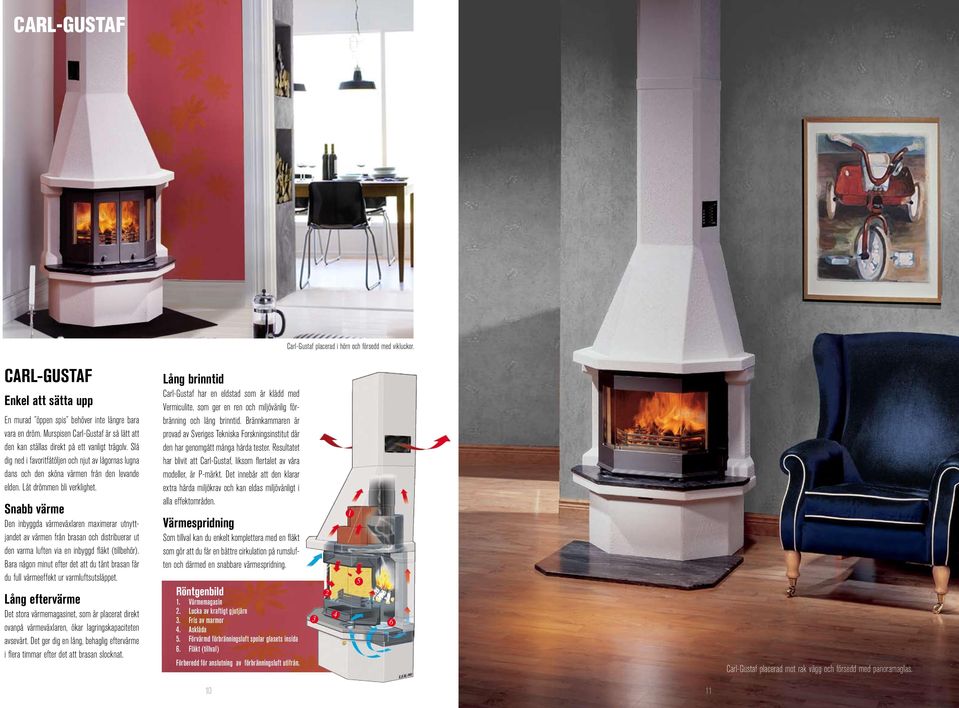

6 CARL-GUSTAF Carl-Gustaf placerad i hörn och försedd med vikluckor. CARL-GUSTAF Enkel att sätta upp En murad öppen spis behöver inte längre bara vara en dröm. Murspisen Carl-Gustaf är så lätt att den kan ställas direkt på ett vanligt trägolv. Slå dig ned i favoritfåtöljen och njut av lågornas lugna dans och den sköna värmen från den levande elden. Låt drömmen bli verklighet. Snabb värme Den in byggda värmeväxlaren maximerar utnyttjandet av värmen från brasan och distribuerar ut den varma luften via en inbyggd fläkt (tillbehör). Bara någon minut efter det att du tänt brasan får du full värmeeffekt ur varmlufts utsläppet. Lång eftervärme Det stora värmemagasinet, som är placerat direkt ovan på värme växlaren, ökar lagrings kapaciteten avsevärt. Det ger dig en lång, behaglig efter värme i flera timmar efter det att brasan slocknat. Lång brinntid Carl-Gustaf har en eldstad som är klädd med Vermiculite, som ger en ren och miljövänlig förbränning och lång brinntid. Brännkammaren är provad av Sveriges Tekniska Forskningsinstitut där den har genomgått många hårda tester. Resultatet har blivit att Carl-Gustaf, liksom flertalet av våra modeller, är P-märkt. Det innebär att den klarar extra hårda miljökrav och kan eldas miljövänligt i alla effektområden. Värmespridning Som tillval kan du enkelt komplettera med en fläkt som gör att du får en bättre cirkulation på rumsluften och därmed en snabbare värme spridning. Röntgenbild. Värmemagasin. Lucka av kraftigt gjutjärn. Fris av marmor. Asklåda 5. Förvärmd förbränningsluft spolar glasets insida 6. Fläkt (tillval) Förberedd för anslutning av förbränningsluft utifrån. 5 6 Carl-Gustaf placerad mot rak vägg och försedd med panoramaglas. 0

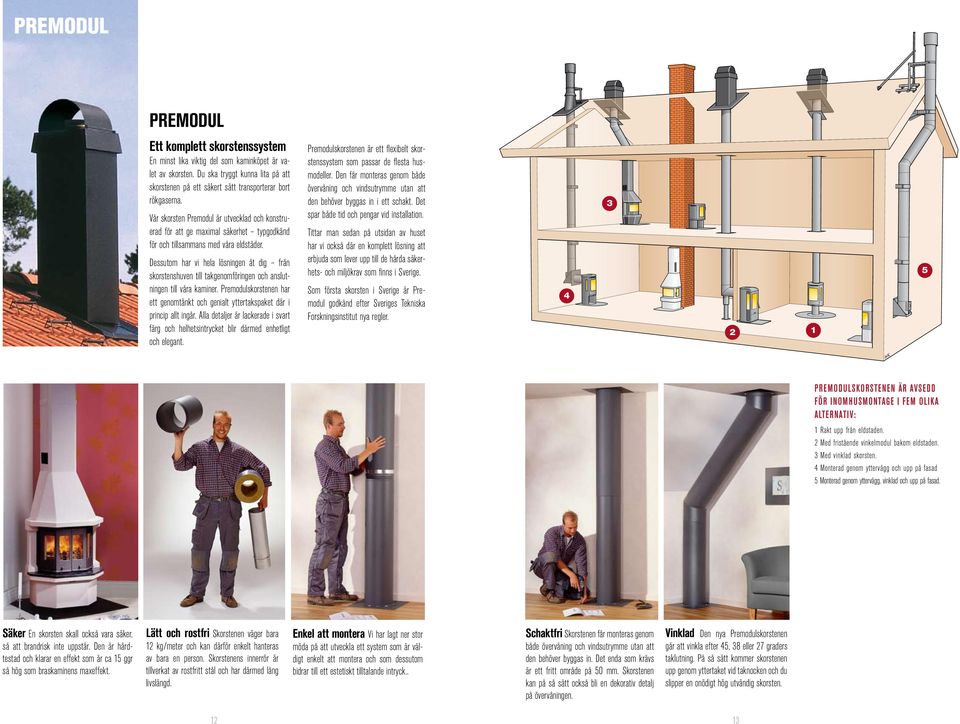

7 PREMODUL PREMODUL Ett komplett skorstenssystem En minst lika viktig del som kaminköpet är valet av skorsten. Du ska tryggt kunna lita på att skorstenen på ett säkert sätt transporterar bort rökgaserna. Vår skorsten Premodul är utvecklad och konstruerad för att ge maximal säkerhet typgodkänd för och tillsammans med våra eldstäder. Dessutom har vi hela lösningen åt dig från skorstenshuven till takgenom föringen och anslutningen till våra kaminer. Premodul skorstenen har ett genomtänkt och genial t yttertakspaket där i princip allt ingår. Alla detaljer är lackerade i svart färg och helhets intrycket blir därmed enhetligt och elegant. Premodulskorstenen är ett flexibelt skorstenssystem som passar de flesta husmodeller. Den får monteras genom både övervåning och vindsutrymme utan att den behöver byggas in i ett schakt. Det spar både tid och pengar vid installation. Tittar man sedan på utsidan av huset har vi också där en komplett lösning att erbjuda som lever upp till de hårda säkerhets- och miljökrav som finns i Sverige. Som första skorsten i Sverige är Premodul godkänd efter Sveriges Tekniska Forskningsinstitut nya regler. 5 Premodulskorstenen är avsedd för inomhus Montage i FEM olika alternativ: Rakt upp från eldstaden. Med fristående vinkelmodul bakom eldstaden. Med vinklad skorsten. Monterad genom yttervägg och upp på fasad 5 Monterad genom yttervägg, vinklad och upp på fasad. Säker En skorsten skall också vara säker, så att brandrisk inte uppstår. Den är hårdtestad och klarar en effekt som är ca 5 ggr så hög som bras kaminens maxeffekt. Lätt och rostfri Skorstenen väger bara kg/meter och kan därför enkelt hanteras av bara en person. Skorstenens innerrör är tillverkat av rostfritt stål och har därmed lång livslängd. Enkel att montera Vi har lagt ner stor möda på att utveckla ett system som är väldigt enkelt att montera och som dess utom bidrar till ett estetiskt till talande intryck.. Schaktfri Skorstenen får monteras genom både övervåning och vindsutrymme utan att den behöver byggas in. Det enda som krävs är ett fritt område på 50 mm. Skorstenen kan på så sätt också bli en dekorativ detalj på övervåningen. Vinklad Den nya Premodul skorstenen går att vinkla efter 5, 8 eller 7 graders taklutning. På så sätt kommer skorstenen upp genom yttertaket vid taknocken och du slipper en onödigt hög utvändig skorsten.

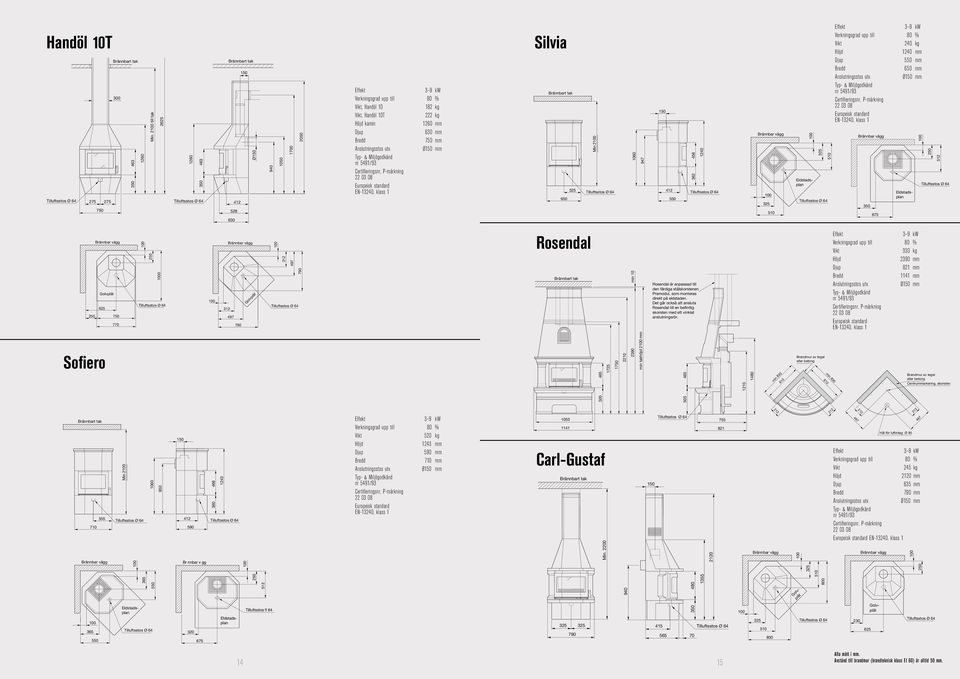

8 Handöl 0T Min. till tak Ø kw Vikt, Handöl 0 8 kg Vikt, Handöl 0T kg Höjd kamin 60 mm 60 mm 750 mm Ø50 mm nr 59/ Europeisk standard EN-0, klass Silvia Min Eldstadsplan Eldstadsplan kw Vikt 0 kg Höjd 0 mm 550 mm 650 mm Ø50 mm nr 59/ Europeisk standard EN-0, klass Golvplåt Sofiero Golvplåt 790 Rosendal min 0 min takhöjd mm Rosendal är är anpassad till den färdiga stålskorstenen Premodul, som monteras direkt på eldstaden. Det går också att ansluta Rosendal till en befintlig skorsten med ett vinklat anslutningsrör min Brandmur av tegel eller betong min kw Vikt 0 kg Höjd 90 mm 8 mm Brandmur av tegel mm eller betong Ø50 mm nr 59/ Europeisk standard EN-0, klass min min Brandmur av tegel eller betong Centrummarkering, skorsten Min Min 55 Tilluftsstos 55 Ø Tilluftsstos 6 Ø Tilluftsstos Ø Tilluftsstos 6 Ø Br nnbar v gg kw Vikt 50 kg Höjd mm 590 mm 70 mm Ø50 mm nr 59/ Europeisk standard EN-0, klass 05 Carl-Gustaf Min Hål för luftintag Ø 85 Golvplåt kw Vikt 5 kg Höjd 0 mm 65 mm 790 mm Ø50 mm nr 59/ Europeisk standard EN-0, klass Brandmur av tegel eller betong Centrummarkering, skorsten 800 Hål för luftintag Ø Tilluftsstos fl Eldstadsplan Eldstadsplan Golvplåt 5 Alla mått i mm. Avstånd till brandmur (brandteknisk klass EI 60) är alltid 50 mm.

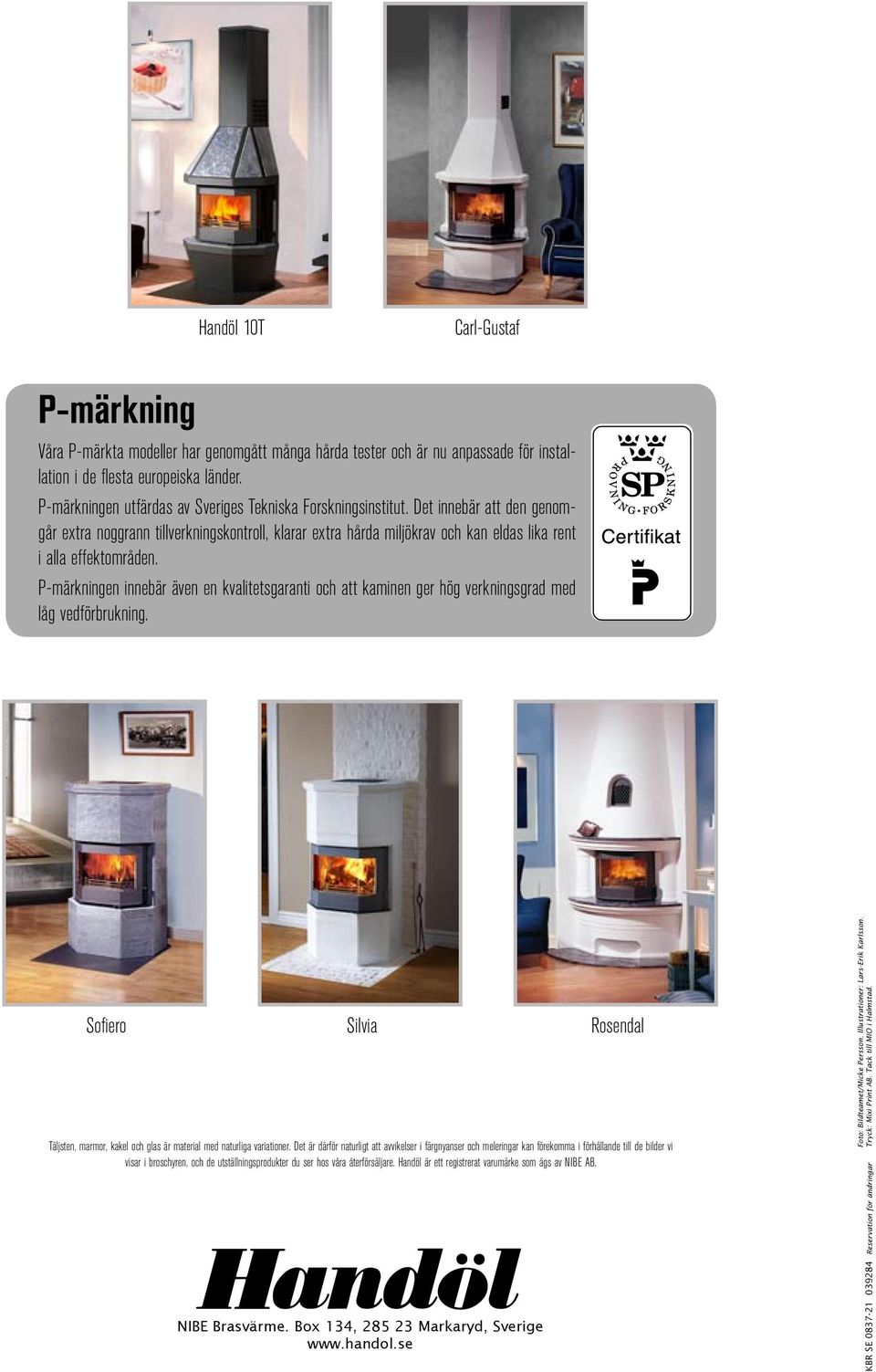

9 Handöl 0T Carl-Gustaf P-märkning Våra P-märkta modeller har genomgått många hårda tester och är nu anpassade för installation i de flesta europeiska länder. P-märk ningen utfärdas av Sveriges Tekniska Forskningsinstitut. Det innebär att den genomgår extra noggrann tillverkningskontroll, klarar extra hårda miljökrav och kan eldas lika rent i alla effekt områden. P-märkningen innebär även en kvalitetsgaranti och att kaminen ger hög verk nings grad med låg vedförbrukning. Sofiero Silvia Rosendal Täljsten, marmor, kakel och glas är material med naturliga variationer. Det är därför naturligt att avvikelser i färgnyanser och meleringar kan förekomma i förhållande till de bilder vi visar i broschyren, och de utställningsprodukter du ser hos våra återförsäljare. Handöl är ett registrerat varumärke som ägs av NIBE AB. NIBE Brasvärme. Box, 85 Markaryd, Sverige 6 Foto: Bildteamet/Micke Persson. Illustrationer: Lars-Erik Karlsson. Tryck: Mixi Print AB. Tack till MIO i Halmstad. KBR SE Reservation för ändringar
