1 Sidan 1 av 7 Monteringsanvisning Baotian Classic 1 Start Montering av centralstöd Montering av styre Koppla ihop elkablarna Montering och syresättning av batteriet Framdäck Framkåpa och framskärm Packboxen Centralstödets fjädrar Kontroll innan körning...7

2 Sidan 2 av 7 Monteringsanvisning för din Baotian Classic (omonterad): 1 Start Börja med att ta bort stålburen som sitter runt mopeden. Ta bort centralstödet, och framdäcket från buren. Låt mopeden stå kvar på bottenplattan. Under sadelns ska du hitta följande: framskärm, däck, backspeglar, batteri, centralstöd, matta, packbox samt hållare, vänster handtag, kickstart, svart påse med verktyg, påse små skruvar och plastpluppar. 2 Montering av centralstöd Montera centralstödet när scootern står kvar på bottenplattan. Ta därefter bort mopeden från bottenplattan och ställ mopeden på centralstödet. Vänta med att montera fjädrarna som medföljer.

3 Sidan 3 av 7 3 Montering av styre Ta bort framkåpan och sätt på styret på styraxeln. Sätt fast bulten framifrån och muttern bakifrån. Den formade brickan ska sitta på bulten, den rundande delen mot styrstången. 3.1 Koppla ihop elkablarna Dessa är dock monterade vid leverans men kontrollera att klippsen trycks ihop ordentligt samt att ingen kontakt i clipsen böjs. 4 Montering och syresättning av batteriet Observera att vissa batterier levereras med batterivätska redan ifylld, då skall inget fyllas på. Börja med att syresätta batteriet. Ta bort skyddstejpen akta dig för syran! Ställ batteriet på golvet och drag av tejpen från syrabehållaren och tryck den på batteriet, knacka försiktigt på baksidan av syrabehållaren så att det går hål i folien. Stick ett hål på ovansidan av syrabehållarna (obs efter att beållaren sitter tryckt på batteriet enligt bilden nedan) detta så att syran rinner ut. Låt batteriet stå minst en timme innan du sätter på locket efter det att du fyllt på vätskan (Observera att vissa batterier levereras med batterivätska redan ifylld, då skall inget fyllas på). Använder du inte din moped regelbundet eller kör kortare körsträckor mellan varje starttillfälle (<5km) ska du underhålls ladda batteriet med en MC-laddare (EJ billaddare) (0.8A = 6-10h, 3A=3h) observera att batteriet även måste underhållsladdas under vintern. Har du ingen laddare när du fått din moped, kicka igång mopeden och låt den stå igång eller kör minst i minuter (halv gas). Observera att röd sladd skall anslutas till + (plus) och svart sladd till (minus) på batteriet.

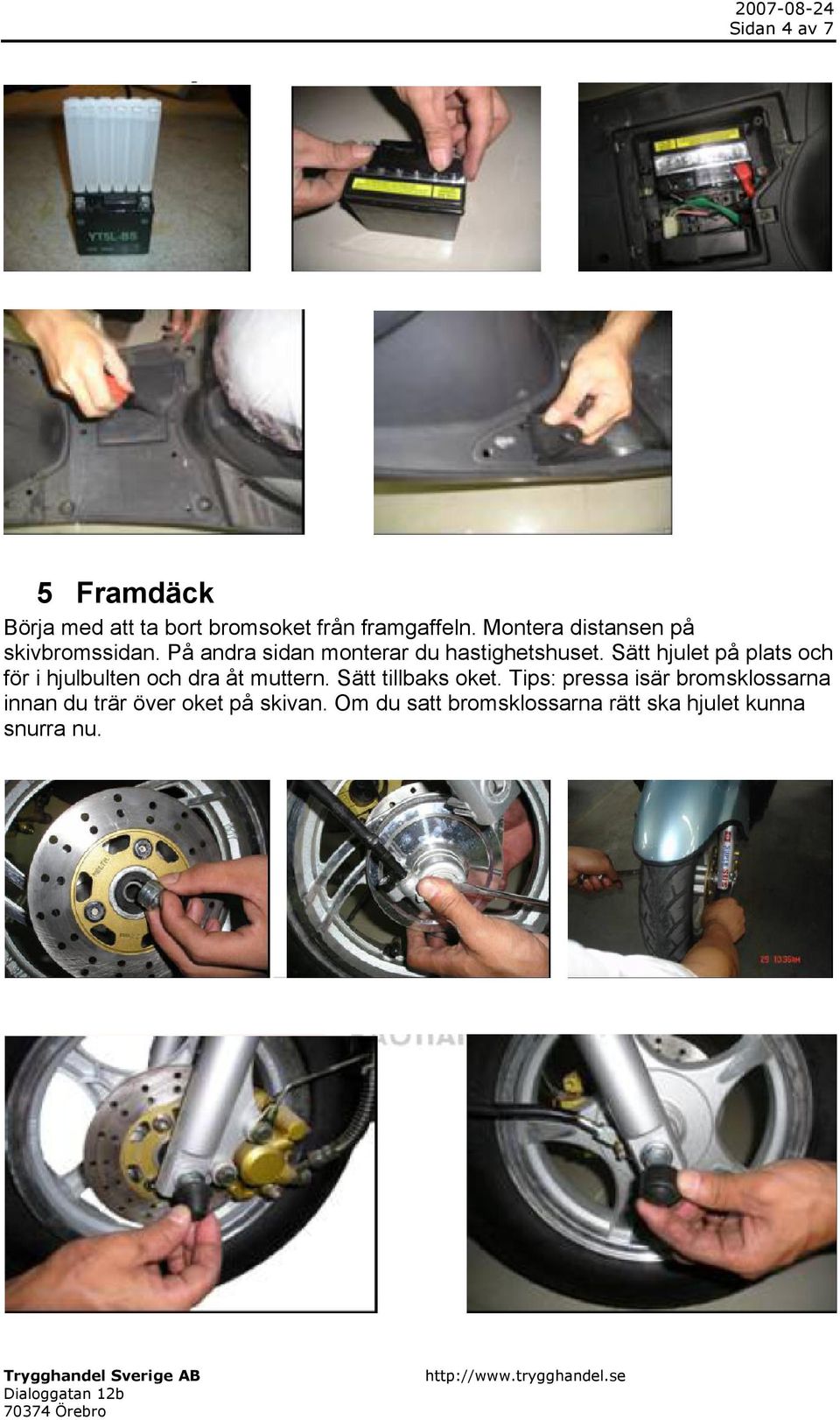

4 Sidan 4 av 7 5 Framdäck Börja med att ta bort bromsoket från framgaffeln. Montera distansen på skivbromssidan. På andra sidan monterar du hastighetshuset. Sätt hjulet på plats och för i hjulbulten och dra åt muttern. Sätt tillbaks oket. Tips: pressa isär bromsklossarna innan du trär över oket på skivan. Om du satt bromsklossarna rätt ska hjulet kunna snurra nu.

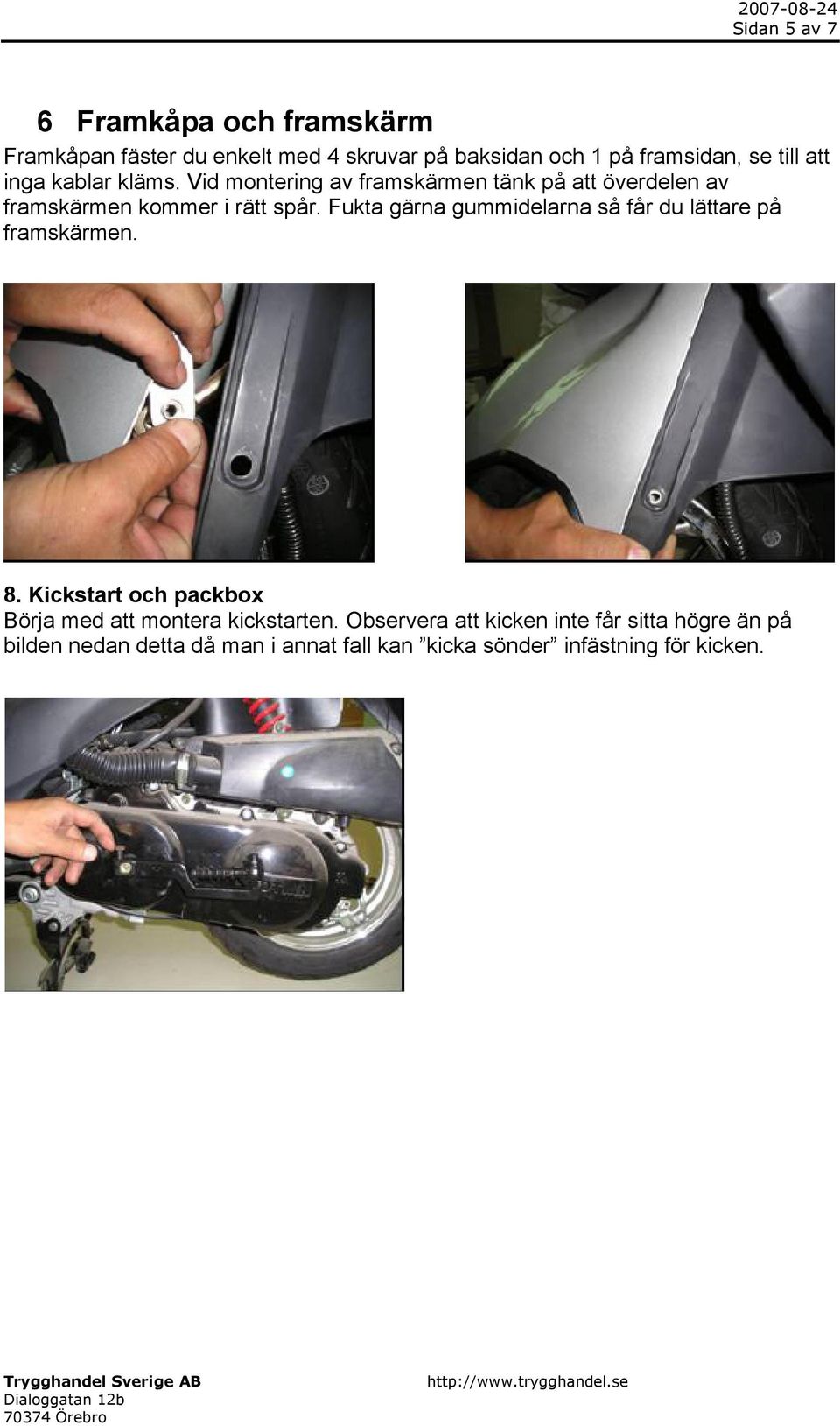

5 Sidan 5 av 7 6 Framkåpa och framskärm Framkåpan fäster du enkelt med 4 skruvar på baksidan och 1 på framsidan, se till att inga kablar kläms. Vid montering av framskärmen tänk på att överdelen av framskärmen kommer i rätt spår. Fukta gärna gummidelarna så får du lättare på framskärmen. 8. Kickstart och packbox Börja med att montera kickstarten. Observera att kicken inte får sitta högre än på bilden nedan detta då man i annat fall kan kicka sönder infästning för kicken.

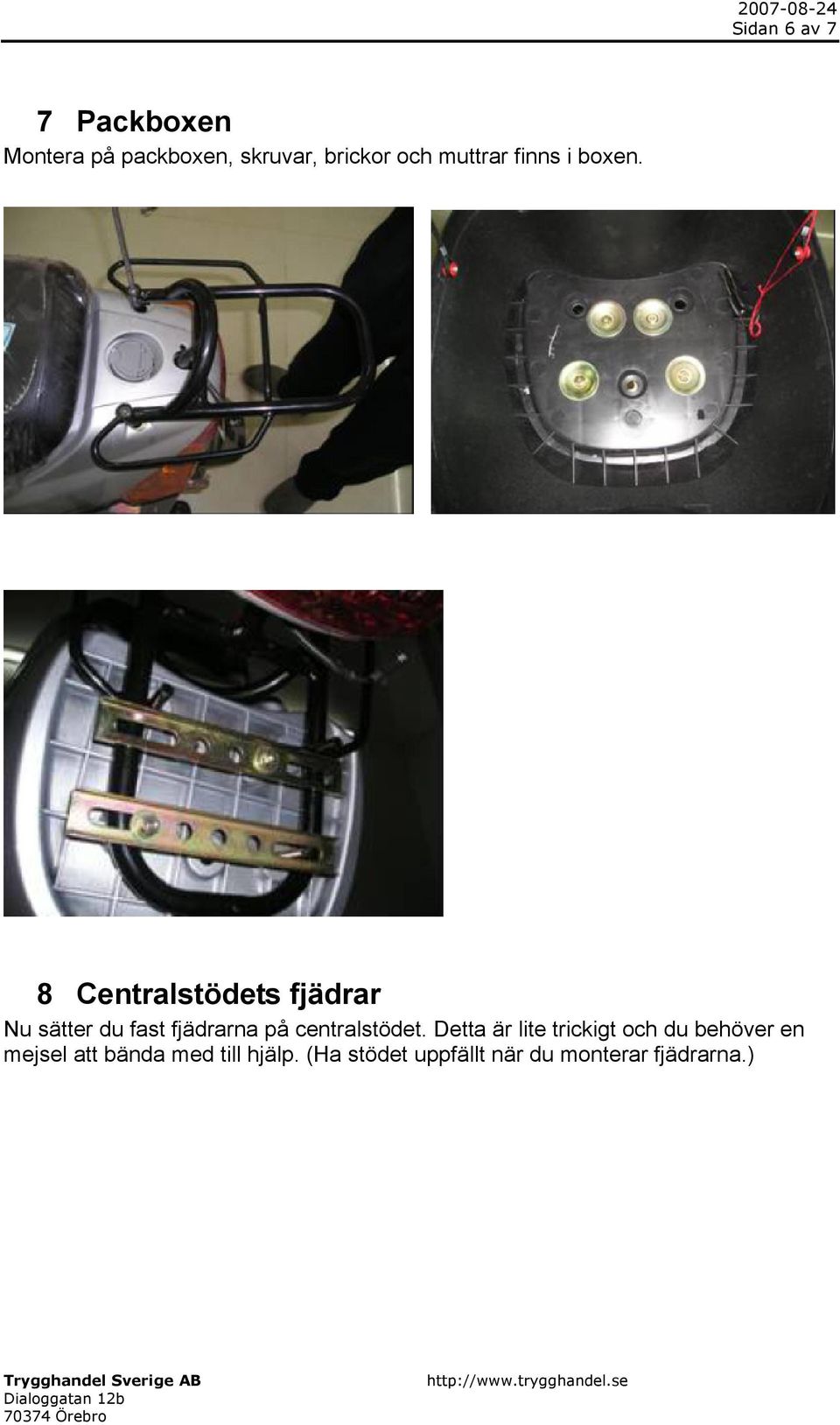

6 Sidan 6 av 7 7 Packboxen Montera på packboxen, skruvar, brickor och muttrar finns i boxen. 8 Centralstödets fjädrar Nu sätter du fast fjädrarna på centralstödet. Detta är lite trickigt och du behöver en mejsel att bända med till hjälp. (Ha stödet uppfällt när du monterar fjädrarna.)

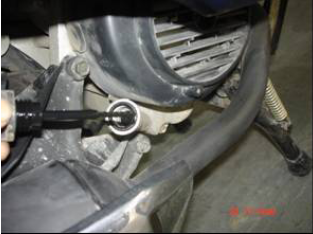

7 Sidan 7 av 7 9 Kontroll innan körning Kontrollera oljenivån i motorn observera att du inte skruvar in pluggen när du kontrollerar oljenivån. Kontrollera även bromsfunktion och att du inte har något glapp i framgaffel innan körning. Mycket nöje!
