1 Ramirent GuardLite Maxi TM KOLLEKTIVT FALLSKYDD FÖR HALLBYGGNATION 1

2 DET LÄTTASTE SÄTTET ATT GÖRA HALLBYGGET SÄKRARE GuardLite Maxi är marknadens säkraste fallskyddssystem utvecklat specifikt för hallbyggnation. Det lätta systemet är mycket snabbt och enkelt att montera så att du snabbt och säkert kommer igång med ditt byggprojekt. GuardLite Maxi TM är ett enkelt system med få komponenter. Fästet är tillverkat i stål medan stolpen är i aluminium. Panelen är gjord i aluminium av specialutformade egendesignade profiler för maximal styrka och funktion. Precis som GuardLite TM -systemet är komponenterna i detta system modulbaserade vilket gör dem både reparer- och återvinningsbara. Systemet uppfyller den europeiska standarden EN13374 för temporära skyddsräckessystem, både Klass A och B, upp till 7,5 meters c-c avstånd mellan infästningarna. För en komplett fallskyddslösning på hallbygget kompletteras det kollektiva skyddsräckessystemet med SafePuck skyddsnätsystem som monteras snabbt och säkert med Nätpuck och Nätkrok. 2 3

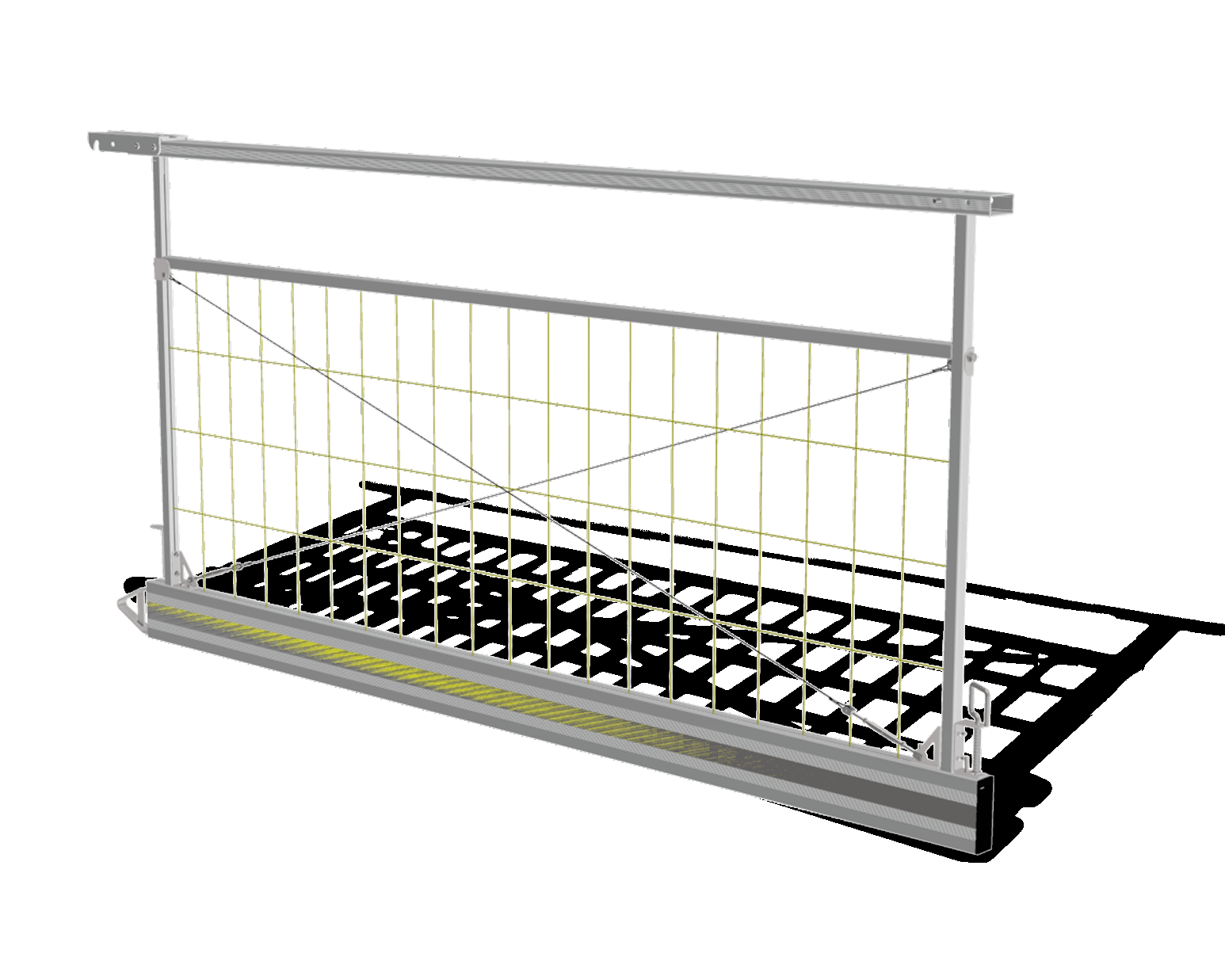

3 GUARDLITE MAXI TM PELARFÄSTE Systemets infästningspunkt kan skruvas fast på fasad, betong- och träpelare eller svetsas fast på stålpelare. Fästet kan med fördel monteras redan på fabrik och lämnas kvar när byggnaden är klar. Pelarstolpen monteras enkelt på fästet tack vare de fasade klackarna. Klackarna är 14 mm breda och i djup bygger fästet totalt bara 56 mm, alltså inga utstickande detaljer när skyddsräcket demonterats. Vikt: 1,7 kg GUARDLITE MAXI TM JUSTERBAR STOLPE Kan med fördel monteras på Pelarstolpen innan montage på Pelarfästet. Stolpen kan justeras i både höjd- och djupled även efter montage, linjaler underlättar justeringarna. Höjden kan varieras upp till 860 mm och djupet mellan 30 och 500 mm. Vikt: 6,3 kg GUARDLITE MAXI TM PELARSTOLPE Pelarstolpen häktas fast i Pelarfästet med ett enkelt handgrepp. En fjäderbelastad sprint säkrar automatisk Pelarstolpen genom att låsa under Pelarfästets fasade klackar. Pelarstolpens bredd vid pelarfästet är endast 20 mm vilket gör att den passar i skarven mellan väggblocken. Vikt: 12,5 kg GUARDLITE MAXI TM FALLSKYDDS- PANEL Panelen monteras mycket smidigt. En överledare med hakfunktion binder samman panelerna som sedan dockas samman med ett skarvdon vid fot listen. En fjäderbelastad sprint säkrar panelerna med ett klick, och det är sedan möjligt att bygga på med nästa panel. Panelerna har en aluminiumstomme som ger låg vikt och hög hållfasthet. Vikt: 20 kg 4 5

1 Pelarfästet monteras på hallens pelare (trä, stål eller betong).

4 SÅ HÄR ENKELT MONTERAR DU Det modulbaserade systemet GuardLite Maxi TM är med sina få komponenter mycket enkelt att montera. 1 Pelarfästet monteras på hallens pelare (trä, stål eller betong). Montera pelarstolpen och den justerbara stolpen. 2 3 Justera stolpen mot arbetsytan. 4 Häng på paneler mellan stolparna i första facket. 5 Klicka på resterande paneler. 6 7

5 FALLSKYDDSNÄT Används för att hindra människor och material från att falla till underliggande plan. Nätens maskor är vävda för bästa hållfasthet knutna nät riskerar att brista vid knutpunkterna. Fallskyddsnäten finns i tre storlekar som är färgkodade för snabb storleksidentifikation, två av tre nät är kvadratiska vilket underlättar snabbt montage. Givetvis är samtliga fallskyddsnät unika med specifika serienummer för att hela tiden säkerställa säkerhetsstatusen på varje enskilt nät. Nätstorlekar: 7,5 x 15 m, 10 x 10 m och 7,5 x 7,5 m. Finns i tre storlekar NÄTKROK Tillsammans med Nätpuck är GuardLite TM Nätkrok stommen i GuardLites patensökta nätupphängningssystem. GUARDLITETM SKYDDSNÄTSLÖSNING Kroken är bockad i ett stycke och utformad för att enkelt kunna hakas fast på pucken. Krokens unika utformning gör att detta måste ske i två steg vilket under användning omöjliggör att den hakas av oavsiktligt. Kroken kan också monteras utan puck med korrekt skruv och bricka. Vikt: 0,3 kg GuardLite Maxi TM är den perfekta lösningen för kantskydd på hallbyggnaden. Men för att säkert kunna montera taket måste en skyddsnätslösning finnas under arbetsytan för att säkra arbetsplatsen och fånga fallande föremål och skydda människor vid fall. Vårt patenterade upphängningssystem med Nätpuck och Nätkrok gör att montage av skyddsnät går många gånger snabbare än montage med traditionella bindlinor. NÄTPUCK Används för montage av skyddsnät tillsammans med GuardLite TM Nätkrok. Systemet med Nätpuck och Nätkrok är patentsökt och klarar den nya normen EN vilket kräver dubbelt så stark infästning som tidigare. Med pucken på plats går montage av krok och nät mycket snabbt och enkelt i jämförelse med att säkra näten med bindlinor. Vid nyproduktion kan nätpucken med fördel monteras redan i fabrik. Skruvpuck är tillverkad i rostfritt stål med hål för skruvmontage. Svetspuck är obehandlad för svetsning i stålkonstruktioner. Vikt Skruvpuck: 0,07 kg, Svetspuck: 0,14 kg 8 9

6 TVINGPUCK En extremt stark och kompakt tving som används vid montage av Nätpuck på balkar. Vikt Tvingpuck: 0,3 kg BALKGREPPS PUCK Lättmonterat fäste som används för montage av Nätpuck på balkar. Levereras med två Nätpuckar för stor flexibilitet. Vikt: 1,2 kg 2-FIXPUCK Används där infästningen kräver att lasten fördelas på två skruvar, exempelvis vid montage i träkonstruktioner. Vikt 2-fixpuck: 0,4 kg BINDLINOR Används för montage av skyddsnät. Finns i två längder: 2,5 m och 5 m. SPECIALLÖSNINGAR Vi strävar alltid efter att våra system ska lösa så många problem som möjligt. Samtidigt vet vi att det alltid kommer att finnas situationer som kräver något specifikt. Här har vi många års erfarenhet av att snabbt kunna utveckla säkra speciallösningar som fungerar. Ett exempel är den speciallösning som vi tog fram till Serneke och Göteborgs Nya Arena. En fallskyddslösning med hela nio meter mellan pelarna, dessutom ihopkopplat med underliggande skyddsnät. Tack vare det flexibla GuardLite TM -systemet kunde vi snabbt leverera en lösning som byggde på vår aluminiumbalk och måttanpassade skyddsnät. Tveka inte att höra av dig till oss med alla typer av fallskyddsproblem hittills har vi antagit alla utmaningar med framgång

7 Ramirent är en ledande leverantör av uthyrningslösningar som kombinerar de bästa maskinerna med service och kunskap. Vi erbjuder hyreslösningar som förenklar våra kunders verksamhet. Bland våra kunder märks företag inom såväl byggindustrin som övrig industri samt offentlig sektor. Våra kundcenter finns över hela landet, från Kiruna i norr till Trelleborg i söder. Ramirent AB ingår i Ramirentkoncernen, som har verksamhet i 10 länder. Ramirent More Than Machines. Växel: eller alfanummer: 0771-RAMIRENT Besök ramirent.se för adress till ditt närmaste kundcenter och till Ramirents huvudkontor.
