1 6 VÄG & TRAFIK INOM VÄG OCH TRAFIK FINNER NI PRODUKTER SOM TA-BALKAR, KRAVALLSTAKET, TRAFIKBRO MED MERA

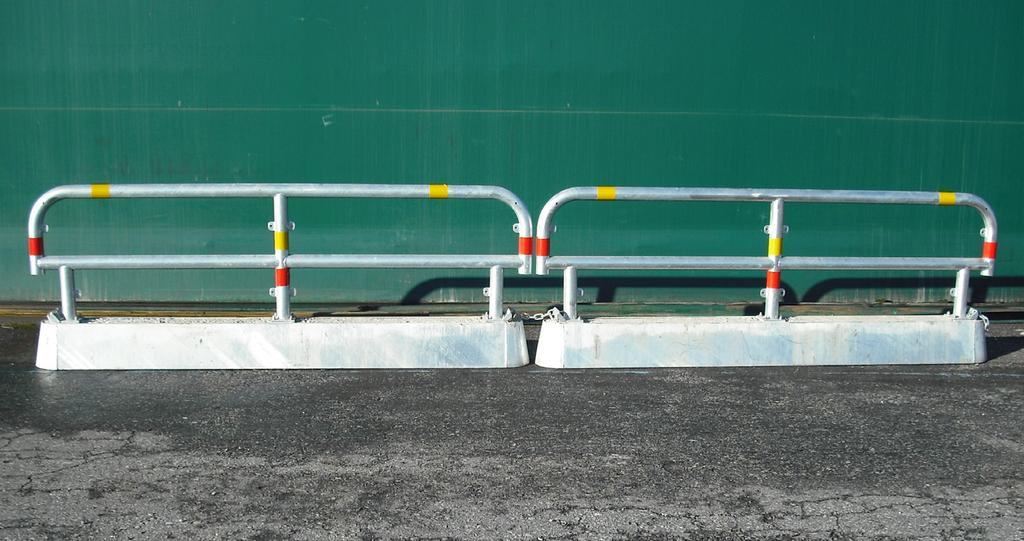

TA-BALK MKII Art nr: 830460 TA-Balk 2,8m - Tung avstängning för temporär avspärrning. Robust stålkonstruktion med betongballast. Ny utgåva som uppfyller standard EN 13374-A.

TA-Balk i mycket kraftig konstruktion med hela 3.6mm godstjocklek som tål att jämföras med konkurrenterna Standard EN 13374 Då fallrisk föreligger skall därför avsett fallskydd användas.

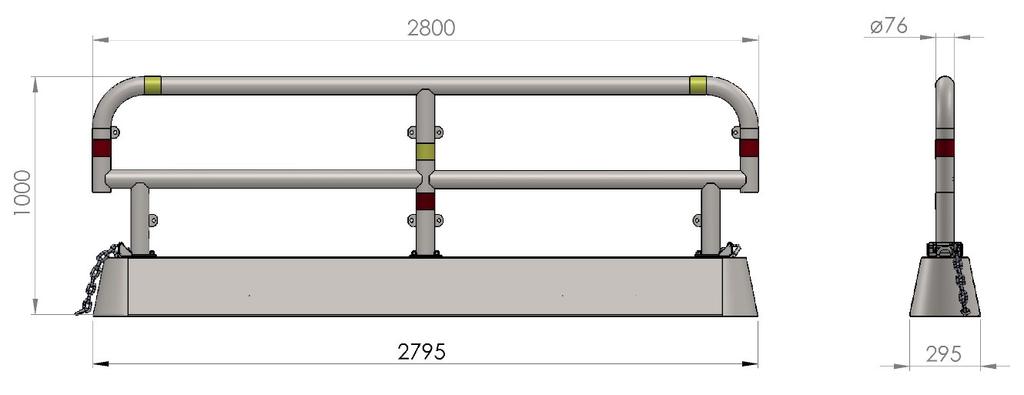

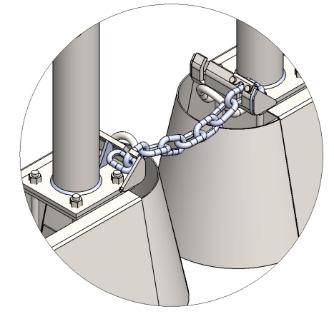

2 TA-BALK MKII Art nr: TA-Balk 2,8m - Tung avstängning för temporär avspärrning. Robust stålkonstruktion med betongballast. Ny utgåva som uppfyller standard EN A. Räckesdelen har nu fullbredd för att minimera öppningar. Förberedd med fästen för extra tillbehörssträvor. Kopplas ihop med kedja. Varmgalvad. Vikt 412 kg. TA-Balk i mycket kraftig konstruktion med hela 3.6mm godstjocklek som tål att jämföras med konkurrenterna Standard EN Då fallrisk föreligger skall därför avsett fallskydd användas. Detta regleras av europastandard Temporära skyddsräckessystem. Standarden specificerar dels geometriska förutsättningar för skyddsräcket men även olika lastfall. En min. 150mm hög fotlist är ett krav tillsammans med ett krav på en minsta totalhöjd av 1m. Horisontella öppningar får vara max. 120mm medan vertikala får vara 470mm. Allt för att säkra att ingen skall kunna ta sig förbi räcket vid ett fall. Vidare specificerar standarden tre lastklasser : A, B och C. ROADWORX TA-balk är specificerad att uppfylla klass A. Klass A syftar till att : Stödja en person som lutar sig mot räcket och tillhandahålla handstöd. Kollektivt stoppa en person som faller eller går emot räcket på ett arbetsplan med upp till 10 lutning. Klass A definieras av ett statiskt test som är uppdelat i ett fall med maximal vindlast på 600N/m 2 (32m/s) samt en lastkombination med 200N/m 2 vindlast tillsammans med punktbelastningar på utvalda delar av räcket som simulerar fall mot räcket.

3 Tillbehör TA-BALK MKII Tillbehör & Reservdelar Kedja 0,5m Ny design uppfyller EN A Tidigare design Uppgraderingsstag: Kedjelås Ihopkopplingsstag Reflexdekal Gul Röd Gör att äldre TA-balkar kan uppfylla standarden EN A. Förankrar TA-balkar i varandra på ett säkert sätt. Möjlig att använda både med nya och gamla TA-balkar tack vare teleskopisk funktion. Möjliggör även vinklad ihopkoppling av TA-balkar. Robusta, vridbara skruvkopplingar. Äldre TA-balk Vinklad ihopkoppling Hörnlösning Hållare för stor reflexskylt (Skylt ingår ej) Extrasträvor (Åtgår 4 st) Ger öppningar mindre än 140mm. Reflexkit (Åtgår 2 st). Inkl. montagedetaljer.

4 GALLERGRINDAR Art nr: Leveras med plattfot monterat om ej annat önskas vid beställning

5 GALLERGRINDAR - FORTS GALLERGRIND - KORT Art Nr: GALLERGRIND - DÖRR Art Nr: Med låsbar dörr

6 FARTHINDER Art Nr:

HSS GP-FENCE Rev: 1708 Art Nr: 831817 och 831806 WORXSAFE Wxsafe panel Simpel och säker Wxsafe panel är det simpla och snabbmonterade system för insynsskydd och avstängning.

7 HSS GP-FENCE Rev: 1708 Art Nr: och WORXSAFE Wxsafe panel Simpel och säker Wxsafe panel är det simpla och snabbmonterade system för insynsskydd och avstängning. Tving och panel är allt som behövs för att montera på GP-linken. SIMPEL OCH SÄKER HSS GP-FENCE är ett simpelt och snabbmonterat system för insynsskydd och avstängning. Tving och panel är allt som behövs för att montera på GP-Linken Wxsafe panel Simpel Få komponenter Snabbt och lätt montage För insynsskydd eller avstängning Anpassad för montage på GP-Link betongbarriär Totalhöjd strax över 2 meter 1.9 och 0.85 meters panelsektioner Panelvikt: 19kg Telefon: +46 (0) ( Växel)

8 HSS GP-FENCE Art Nr: och Montering Skarvar Spänn tvingarna så att de går att skjuta i sidled för justering. 3. Placera panelen i tvingarna i de cirkulära rören. 4. Spänn därefter fast tvingen ordentligt, använd hammare. 4. ~ c/c 3. Skarvar! Undvik att sätta tvingen över en skarv. Transport 25 st paneler per box Helpanelsbox Halvpanelsbox Max 2 boxar i höjd! Använd den korta panelen för att förskjuta tvingen över skarv.

GP-LINK TVING Art Nr: 830863 ETT UPPSKATTAT TILLBEHÖR FÖR MO

9 GP-LINK TVING Art Nr: ETT UPPSKATTAT TILLBEHÖR FÖR MONTERING AV SKYLTAR, BYGGSTÄNGSEL M.M. PÅ VÄGAVSTÄNGNINGAR I BETONG, TVINGFUNKTIONEN GER EN SMIDIG OCH SÄKER MONTERING WORXSAFE GP-Link Tving SHEET 1 OF 4 Kraftig tving med kombinerad infästning för byggstängsel samt temporära vägskyltsstolpar. Tvingen är anpassad för GP-Link 1.5. Varmförzinkad Vikt: 6,5kg All rights reserved, WORXSAFE.CO.LTD SHEET 2 OF 4

10 TRAFIKBRO Art Nr: Trafikplåt 4x2 meter Art Nr: Trafikplåt 6x2 meter Allmän info -Finns i 4 och 6m längder. Samtliga med 2m bredd. -Uppfyller belastningsklasserna BK1, BK2 och BK3 oavsett längd. -Cirka halva vikten och mångdubbla styrkan jämfört med konventionella solida 30mm plåtar tack vare konstruktion med rörprofiler och högre materialkvalitet. -Svensktillverkade fyrkantsprofiler i höghållfast stål. -Robotsvetsad i Sverige för högsta kvalitet. -FEM-beräknad. -Svag bågform ökar prestandan ytterligare. -Möjlig att förankra i underlaget med hjälp av hål i plåtens hörn. -Indikatorer i form av plattstål undertill hjälper användaren att enkelt positionera körplåten med korrekt kantavstånd utan mätning. -Fyra försänkta lyftöglor för säkra lyft. -Den låga vikten möjliggör mycket mer effektiv transport.

11 TRAFIKBRO Trafikbro 4/6m Art Nr: Trafikplåt 4x2 meter Art Nr: Trafikplåt 6x2 meter Jämförelse : Max upplagslängder för BK1 (11,5ton). Bärighetszoner enligt Boverkets riktlinjer. Solid körplåt 30mm-4m 4000 Zon3:Ingen bärighet Zon1:Full bärighet Zon2: Max bärighet 1MPa Worxsafe trafikbro 50mm-4m 4080 Zon3:Ingen bärighet Zon1:Full bärighet Zon2: Max bärighet 1MPa All rights reserved, WORXSAFE AB SID 3/12

12 TRAFIKBRO Trafikbro 4/6m Art Nr: Trafikplåt 4x2 meter Art Nr: Trafikplåt 6x2 meter Jämförelse : Max upplagslängder för BK1 (11,5ton). Bärighetszoner enligt Boverkets riktlinjer. Solid körplåt 30mm-6m 6000 Zon1:Full bärighet Zon2: Max bärighet 1MPa Zon3:Ingen bärighet Worxsafe trafikbro 50mm-6m 6080 Zon3:Ingen bärighet Zon1:Full bärighet Zon2: Max bärighet 1MPa All rights reserved, WORXSAFE AB SID 4/12

13 TRAFIKBRO Art Nr: Trafikplåt 4x2 meter Art Nr: Trafikplåt 6x2 meter Prestanda/vikt Tack vare sin konstruktion med hålprofiler istället för solid plåt tillsammans med högre materialklass än dagens konventionella körplåtar erbjuder Worxsafe trafibro både mångdubbelt högre lastkapacitet men även lägre vikt vilket ger stora transportfördelar. I tabellen nedan visas maxbelastning och vikt för Worxsafe trafikbro i jämförelse med 30 och 40mm tjocka solida vägplåtar i 4m och 6m längder. Y Y Fmax Fmax/2 Fmax/2 Jämförelsetabell Max tillåtet axeltryck enligt belastningsklass : BK1=11,5ton, BK2=10 ton, BK3=8ton Fmax=maximal tillåten last på körplåten. Vikt=körplåtens egenvikt. Typ X[mm] Y[mm] Tjocklek[mm] Säkerhetsfaktor Material Fmax[ton] Vikt[kg] Solid plåt ,0 Stål , Solid plåt ,0 Stål , Roadworx ,0 Stål , Typ X[mm] Y[mm] Tjocklek[mm] Säkerhetsfaktor Material Fmax[ton] Vikt[kg] Solid plåt ,0 Stål 355 4, Solid plåt ,0 Stål 355 8, Roadworx ,0 Stål ,6 1650

TRAFIKBRO Inspektion Art Nr: 831012 - Trafikplåt 4x2 meter Art Nr: 831013 - Trafikplåt 6x2 meter Worxsafe trafikbro är FEM-beräknad med avseende på hållfasthet och utmattningslivslängd både för

14 TRAFIKBRO Inspektion Art Nr: Trafikplåt 4x2 meter Art Nr: Trafikplåt 6x2 meter Worxsafe trafikbro är FEM-beräknad med avseende på hållfasthet och utmattningslivslängd både för fyrkantsprofilerna såväl som svetsförbanden. Worxsafe rekommenderar att plåtarna inspekteras efter ca belastningscykler. Som jämförelse kan tas den solida 30mm standardvägplåten som utgående från BK1 har en utmattningslivslängd på dryga cykler. (Som referens för belastningsfallen har Trafikverkets "BRO 2004"-standard använts) Typiskt utmattningsbeteende solid 30mm vägplåt i S355-stål. Kontrollera mot följande: -Sprickbildning runt eller i svetsarna. -Rost runt svetsarna. -Deformationer på trafikplåtens komponenter. -Lyftöglorna, är de oskadade och glider de ner i dolt läge utan att kärva?

15 TRAFIKBRO MÅTT Markör för kantavstånd Art Nr: Trafikplåt 4x2 meter Art Nr: Trafikplåt 6x2 meter Påkörningsramp / / Försänkta lyftöglor Hål för förankring mot underlag

16 Lyftning TRAFIKBRO Art Nr: Trafikplåt 4x2 meter Art Nr: Trafikplåt 6x2 meter Worxsafe trafikbro är försedd med fyra lyftöglor, en i vardera hörn. Lyftöglorna är rödmålade för ökad tydlighet. Dessa ligger försänkta i påkörningsrampen och ligger på plats av egenvikten. Vid lyftning används fyrpartskätting dimensionerad för minst 1100/1700kg beroende på modell av trafikbro. Lyftöglornas placering Observera de plattstål som finns under trafikbron som hjälper till att positionera trafikbron rätt i förhållande till gropen. Behövs flera trafikbroar bredvid varandra så dockas dessa ihop utan behov av låsning dem emellan. Tillse att inga glipor uppstår. Rekommenderat är dock att fixera varje trafikbro med markspik i därför avsedda hål i trafikbrons påkörningsramp. Undvik att överskrida 60 mellan lyftblockets parter.

17 TRAFIKBRO Art Nr: Trafikplåt 4x2 meter Art Nr: Trafikplåt 6x2 meter! Positionering över grop Två trafikbroar dockas ihop Kontrollera att lyftöglorna går helt tillbaka i sina säten i påkörningsrampen för att undvika skador på fordon och trafikbro.

Byggsäkerhet sedan 1966 KARLSVÄGEN 2 SE- 828 32 EDSBYN

SE FÖRSÄLJNING OCH TEKNISK INFORMATION: Magnus Ståhl

se +46(0)70-607 27 11 Peter Karsbo peter.

18 Byggsäkerhet sedan 1966 KARLSVÄGEN 2 SE EDSBYN +46 (0) (Växel) FÖRSÄLJNING OCH TEKNISK INFORMATION: Magnus Ståhl magnus@horisontprodukter.se +46(0) Peter Karsbo peter.karsbo@horisontprodukter.se +46(0) Håkan Bäckström hakan@horisontprodukter.se +46(0)
