1 Bilaga till Monterings- och bruksanvisning för montering parallellt mot väggen Bygghiss För personer och last Lastkapacitet: 1000 kg / max.12 personer Byggnadsår:... Farbriksnummer:... Mertinger Straße 60 D Asbach-Bäumenheim Telefon +49 (0) 9 06 / Telefax +49 (0) 9 06 / info@geda.de WWW: Bilaga till BL 105 D Utgåva

2 Innehåll: Kapitel Sida A 7 A 4.3 FÖRANKRING OCH PLATSBEHOV...3 A 4.4 FÖRANKRINGSKRAFTER...4 A Förankringskrafter för hisskorg med lastbrygga vid en konstruktion parallellt med en vägg....5 A 4,5 SAMMANFATTNING AV INFORMATIONSSKYLTAR...6 KONSTRUKTION...7 A 7.2 STÄLLA UPP GRUNDENHET...7 A 7.3 ATT FÖRLÄNGA MASTDELARNA OCH FÖRANKRA DEM PÅ BYGGNADEN...7 Denna bilaga är en komplettering till bruksanvisningen BL105 utgåva 09/2007 (GEDA MULTILIFT P12). Den innehåller endast kompletterande beskrivningar för parallell montering av hissen (med hisskorg 3,2 m x 1,4 m) mot väggen. Bilaga till Monterings- och bruksanvisning Sida 2 av 9 BL 105 D Utgåva

3 A 4.3 Förankring och platsbehov Bild A 3 Vertikala avstånd och platsbehov för hiss med hisskorg 3,2 x 1,4 m Bilaga till Monterings- och bruksanvisning Sida 3 av 9 BL 105 D Utgåva

4 Tabell till bild A 3 A 4.4 Förankringskrafter I den följande tabellen presenteras förankringskrafter som beror på det aktuella området (se vindkarta), monteringshöjden och monteringssituationen. Det har angivits den beskrivna byggeometrins uppkommande toppkrafter som inte än innehåller några säkerhetsfaktorer. Bilaga till Monterings- och bruksanvisning Sida 4 av 9 BL 105 D Utgåva

5 A Förankringskrafter för hisskorg med lastbrygga vid en konstruktion parallellt med en vägg. Om man ändrar strukturgeometri som presenterades i bild Bild A 10 måste man fråga om motsvarande förankringskrafter. Bild A 4 Förankring vid uppställning parallellt mot en vägg Hisskorg 3,2 m x 1,4 m Förankringsavstånd = 9 m A = 1,30 m; B = 0,64 m; C = 0,16 m; lastkapacitet = max kg Högsta förankring Mastutskjut 4.5 m Övriga förankringar respektive högsta förankring utan utan mastutskjut Vindregion F x (1) F y (1) F x (2) F y (2) F x (1) F y (1) F x (2) F y (2) A - E 4,05 kn 11,27 kn 5,74 kn 2,64 kn 3,52 kn 8,34 kn 6,71 kn 3,09 kn A = 1,30 m; B = 1,18 m; C = 0,16 m; lastkapacitet = max kg Högsta förankring Mastutskjut 4.5 m Övriga förankringar respektive högsta förankring utan utan mastutskjut Vindregion F x (1) F y (1) F x (2) F y (2) F x (1) F y (1) F x (2) F y (2) A - E 2,23 kn 11,32 3,92 kn 3,36 2,00 kn 8,47 kn 5,19 kn 4,44 kn Bilaga till Monterings- och bruksanvisning Sida 5 av 9 BL 105 D Utgåva

6 A 4,5 Sammanfattning av informationsskyltar Art.-Nr:32252 (Monteringsskydd) Bilaga till Monterings- och bruksanvisning Sida 6 av 9 BL 105 D Utgåva

A 7 Konstruktion A 7.2 Ställa upp grundenhet Maskinen får endast användas när den är monterats vertikalt! Grundenheten riktas parallellt mot byggnaden (se bild A 4).

7 A 7 Konstruktion A 7.2 Ställa upp grundenhet Maskinen får endast användas när den är monterats vertikalt! Grundenheten riktas parallellt mot byggnaden (se bild A 4). - Det maximala avståndet (se mått "B" i bild A 4) från mitten av mastens rundrör till väggen är 1,18 m. - Det minimala avståndet (se mått "B" i bild A 4) från mitten av mastens rundrör till väggen är 0,64 m. A 7.3 Att förlänga mastdelarna och förankra dem på byggnaden Montera det första mastfäste på ca. 9 meters höjd. - För mastfästet (1) från monteringsbryggan in i masten (2) och fästa ställningskopplingen (3) på det runda maströret. (åtdragningsmoment 50 Nm). 2 HÄNVISNING Ställskruvarna (11) måste sättas utan spelrum i mastens fyrkantsrör men de får inte trycka maströret utåt Bild A 5 Masthållare Dra av två adaptrar (12) för förankringsröret med bultar (10) på mastfästet (1) och säkra med fjäderstift Bild A 6 Montera adapter Bilaga till Monterings- och bruksanvisning Sida 7 av 9 BL 105 D Utgåva

Förankra mastfästet (1) med förankringsröret (7) mot väggen.

Det är endast tillåtet att använda detta speciella förankringsrör för denna typ av förankring!

HÄNVISNING Det maximala avståndet (se mått "B" i bild A 4) från mitten av mastens rundrör till väggen är 1,18 m. Vid mindre avstånd måste förankringsröret (7) kortas av.

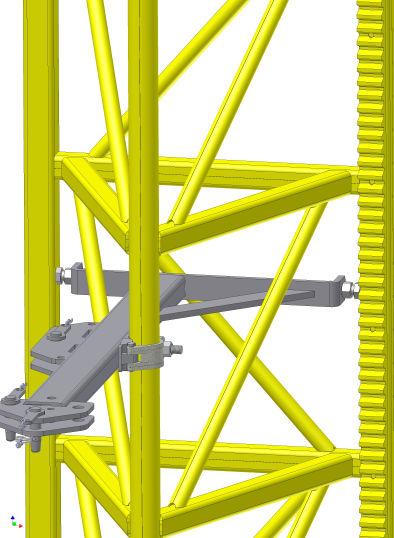

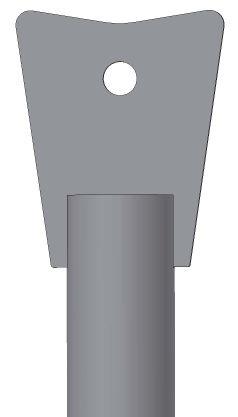

8 Förankra mastfästet (1) med förankringsröret (7) mot väggen. Förankringsröret (7) är tillverkat för sådan förankring (parallellt mot väggen) i höghållfast stål och en ej vridbar fästflik. Det är endast tillåtet att använda detta speciella förankringsrör för denna typ av förankring! 7 - Dra loss det speciella förankringsröret (7) på fästplattan (4) och säkra det. HÄNVISNING Det maximala avståndet (se mått "B" i bild A 4) från mitten av mastens rundrör till väggen är 1,18 m. Vid mindre avstånd måste förankringsröret (7) kortas av. 4 7 Bild A 7 Förankringsrör med fästplatta - Lägg förankringsröret (7) med fästplattan (4) i adapterns (12) ställningskopplingar mot byggnaden, fäll ihop kopplingarna och skruva åt, men inte hårdare än att förankringsröret kan förflyttas. - Skjut fästplattan (4) mot väggen, rikta masten parallellt och förankra fästplattan (se även tabellerna över förankringskrafter kap. A 4.4.5) Bild A 8 Mastförankring Bilaga till Monterings- och bruksanvisning Sida 8 av 9 BL 105 D Utgåva

Fixera masten (2) med stagrör (9). - Dra loss stagröret (9) på fästplattan (4) och säkra det.

Stagrörets fria ändar får inte sticka ut över masttvärsnittet! Kollisionsrisk! - Rikta masten lodrätt och förankra stagröret mot väggen.

Dra åt kopplingarna på adaptern (12) (åtdragningsmoment 50 Nm). En finjustering kan göras med ställskruvarna (11).

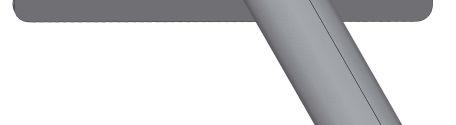

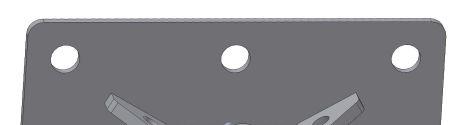

9 Fixera masten (2) med stagrör (9). - Dra loss stagröret (9) på fästplattan (4) och säkra det. 4 9 Bild A 9 Stagrör med fästplatta - Fäst stagröret (9) med en fast ställningskoppling (13) på insidan av det runda maströret (åtdragningsmoment 50 Nm). Stagrörets fria ändar får inte sticka ut över masttvärsnittet! Kollisionsrisk! - Rikta masten lodrätt och förankra stagröret mot väggen. (Det horisontella minimiavståndet (se Mått "A" i bild A 4) för de båda fästplattorna (4) beror på avståndet mellan mast och byggnad se även kap. A 4.4.5). Dra åt kopplingarna på adaptern (12) (åtdragningsmoment 50 Nm). En finjustering kan göras med ställskruvarna (11). Dessa skruvar måste sättas utan spelrum i mastens fyrkantsrör men de får inte trycka maströret utåt. HÄNVISNING Man måste kontrollera och vid behov korrigera mastens vertikala och rätvinkliga installering. Fäst alla andra mastförankringar enligt tidigare beskrivning. Bilaga till Monterings- och bruksanvisning Sida 9 av 9 BL 105 D Utgåva
