1 Produktöversikt 2019 Byggsystem, isolering, grundlösningar ersätter

2 Innehåll Jackofoam XPS 4 Jackon Super XPS 6 Jackodur / Jackodur Plus 8 VI HAR LETT UTVECKLINGEN I ÖVER 60 ÅR Jackopor 10 Jackon Super EPS 12 Jackon är ett företag med traditioner som utvecklar lätta lösningar för ett bättre klimat. Vi är stolta över att vara Nordens ledande producent av isolering och emballage i expanderad och extruderad polystyren och polypropylen till byggbranschen och industrin. Jackon-gruppen är en helägd norsk industrikoncern med huvudkontor i Fredrikstad, där verksamheten blev etablerad för över 60 år sedan. Vår historia är präglad av nytänkande, utveckling och anpassning till ständigt skiftande marknadsförhållanden och behov. Med energibesparing och miljötänk som ledstjärnor, har Jackon utvecklat en rad produktionsmetoder, isolationslösningar och byggsystem. Sedan Jacob Solgaard och Konrad Akselsen grundade Jackon 1956, har företaget utvecklats till en stor koncern. Idag har Jackon stor export till många länder i Europa och dotterbolag och produktionsenheter på flera platser i Norge, Sverige, Danmark, Finland, Tyskland och Belgien, och har totalt 21 fabriker i 6 olika länder i Europa. Vi är stolta över att kunna dokumentera kvalitet och miljö genom certifieringarna ISO9001 och ISO Detta gäller alla arbetsprocesser i alla våra nordiska fabriker och alla våra produkter. Detta ger dig som kund en säkerhet för leverans av rätt produkt till rätt tid och rätt kvalitet. Jackon Thermodren 14 Jackopor og Jackofoam Grunnmursplater 16 Jackon Thermomur 18 Jackon Siroc 28 Jackon Radon Solution 36 Jackon Underlag - PE 37 Jackon Våtrom System 38 Jackon VA- og VVS-sortiment 39 Jackon Teknisk Support 40 Hållbara Byggsystem 41 Tekniska tabeller 42

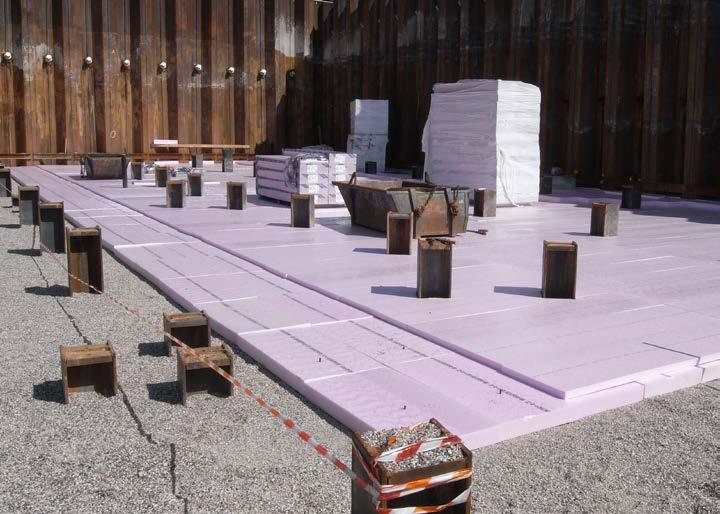

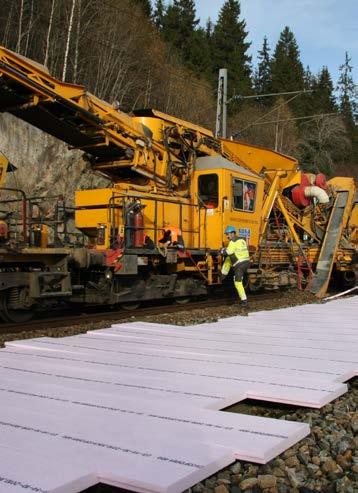

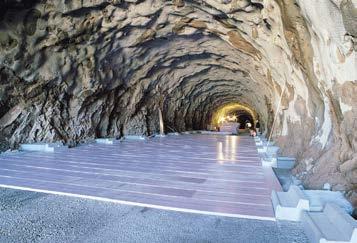

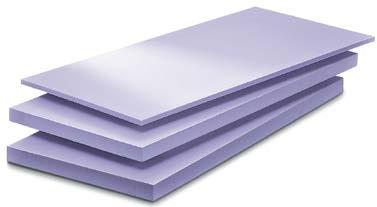

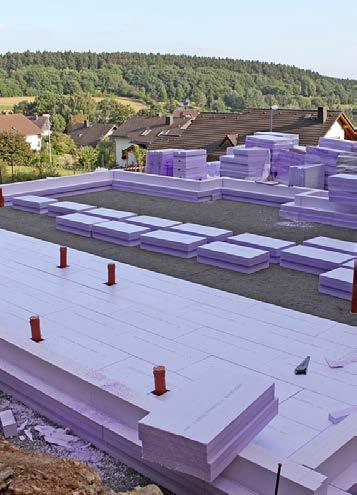

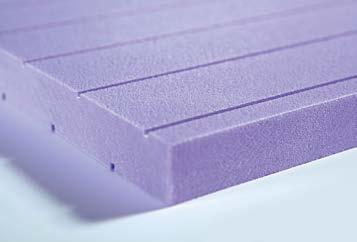

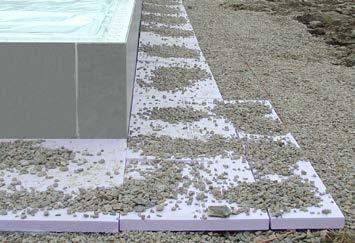

3 JACKOFOAM XPS Jackofoam är Jackons varumärke för extruderad polystyren (XPS). Den har hög tryckhållfasthet, lågt fuktupptag, lång livslängd och är kapillärbrytande. Jackofoam används som mark- och frostisolering och kan användas till både lätta och tunga konstruktioner. Kraven på material som används till markisolering är stora. Materialet ska tåla höga belastningar från t ex trafik, samtidigt som det skall klara av fuktiga miljöer under lång Bra isoleringsförmåga och hög tryckhållfasthet Kapillärbrytande och fuktbeständig Låg i vikt - enkel att hantera Miljövänlig produkt med lång livsländ tid. Jackofoam tillfredsställer dessa krav, utan att förlora sina isolerande egenskaper. Jackofoam levereras i olika format, tjocklek och tryckhållfasthet som täcker de flesta användningsområden. JACKOFOAM 250 För markisolering vid normal belastning t ex garageinfarter, bodar, terrasser. Används också under fundament och mot källarväggar med dränerande återfyllning. JACKOFOAM 250 F Falsade skivor. För markisolering vid normal belastning, källarvägg med normalt jordtryck samt obelastade betongtak. JACKOFOAM 300 För markisolering vid hög belastning. Isolering av fundament och kantbalkar, vägar, järnvägar, flygfält, VA-ledningar. Samt omvända tak. JACKOFOAM 300 F Falsade skivor. För markisolering vid hög belastning. Isolering av fundament och kantbalkar, vägar, järnvägar, flygfält, VA-ledningar. Samt omvända tak. JACKOFOAM 300 SPORTSKIVA Det optimala underlaget för idrottsplaner. JACKOFOAM 300 GOLVSKIVA Falsade skivor. En tunn värmeisolering för golv. Används normalt i kombination med fuktisoleringsmatta. Som golvskiva kan du välja mellan bl a träfiberskivor, spånskivor och lamellskivor. JACKOFOAM 400 För markisolering vid mycket hög belastning. Isolering av fundament och kantbalkar, flygfält, järnvägar, VA-ledningar samt omvända tak. JACKOFOAM 400 F Falsade skivor. För markisolering vid mycket hög belastning. Isolering av fundament och kantbalkar, flygfält, järnvägar, VA-ledningar samt omvända tak. JACKOFOAM 500 För markisolering vid extremt hög belastning. Isolering av fundament, kantbalkar samt omvända tak. JACKOFOAM 500 F Falsade skivor. För markisolering vid extremt hög belastning, isolering av fundament, kantbalkar samt omvända tak. JACKOFOAM 700 För markisolering vid extremt hög belastning samt isolering av fundament och kantbalkar. JACKOFOAM 700 F Falsade skivor. För markisolering vid extremt hög belastning samt isolering av fundament och kantbalkar. JACKOFOAM UTSPETSNINGSPAKET Utspetsning av tjälisolering för väg och järnväg. Utspetsning görs i Jackofoam 300 enligt AMA. Utspetsningspaketet för järnväg är: 14, 19, 23, 27, 32 och 37 m. Utspetsningspaketet för väg är 8 och 16 m. JACKOFOAM TAKISOLERING Takisolering för både nybyggnation och renovering. Levereras efter kundspecifika önskemål till olika typer av tak, bl a stora industrihallar, takterrasser, omvända tak eller uppbyggnad av parkeringsdäck

4 JACKOFOAM SUPER XPS Jackon Super XPS är extruderad polystyren (XPS) med upptill 25% bättre isoleringsförmåga än Jackofoam. Jackon Super XPS har hög tryckhållfasthet,lågt fuktupptag, lång livslängd och är kapillärbrytande. Jackon Super XPS är alternativet till Jackofoam i konstruktioner där man antingen önskar bättre isolering eller vill behålla samma isolervärde men med 25% mindre materialåtgång. Jackon Super XPS speciellt anpassad för isolering av betongelement, sandwich- och tungt belastade konstruktioner. JACKON SUPER XPS 200 För isolering av betongelement, sandwichkonstruktioner och tunga konstruktioner med höga krav på isoleringsförmåga. Tjocklek: 50mm och 100mm. JACKON SUPER XPS 300 För isolering av betongelement, sandwichkonstruktioner och tunga konstruktioner med höga krav på isoleringsförmåga. Tjocklek: 50mm och 100mm. JACKON SUPER XPS TAKISOLERING Takisolering för både nybyggnation och renovering. Levereras efter kundspecifika önskemål till olika typer av tak, bl a stora industrihallar, takterrasser, omvända tak eller uppbyggnad av parkeringsdäck. Upptill 25% bättre isolervärde än vanlig XPS Hög tryckhållfasthet Kapillärbrytande och fuktbeständig Spar plats och material Miljövänlig produkt med lång livsländ 06 07

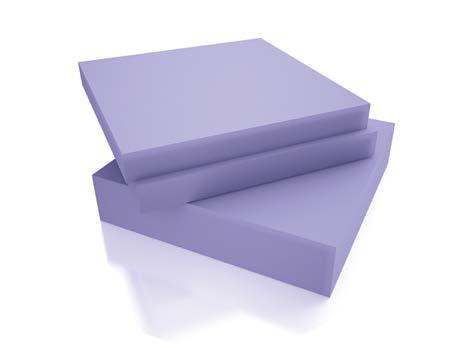

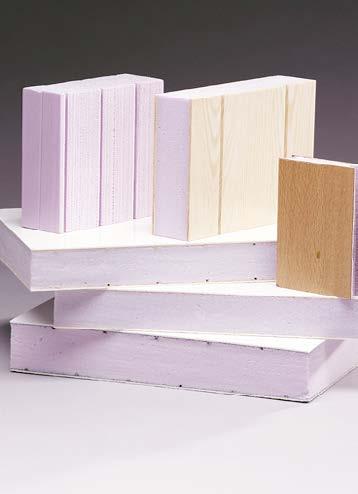

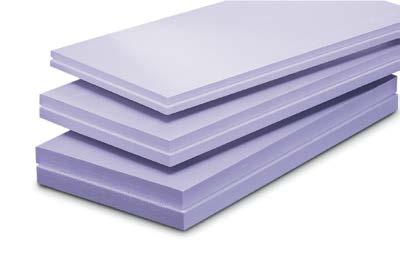

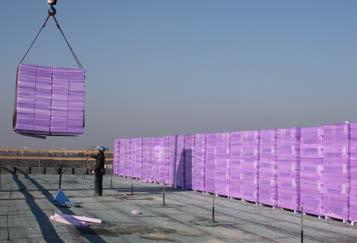

5 JACKODUR / JACKODUR PLUS XPS Jackodur är Jackons varumärke för extruderad polystyren (XPS) i tjocka format. Jackodur XPS har utmärkt isolerförmåga, hög tryckhållfasthet, lågt fuktupptag, lång livslängd och är kapillärbrytande. Jackodur är falsade skivor i tjocklekar från 120 mm mm. I konstruktioner som kräver isolering med både hög tryckhållfasthet och högt isolervärde kommer Jackodur förenkla utläggningen och spara tid. Jackodur har samma Skivor i tjocklek mm Sparar tid, plats och material Mycket bra isolervärde och hög tryckhållfasthet Kapillärbrytande och fuktbeständig Miljövänlig produkt med lång livslängd användningsområde som motsvarande tryckhållfasthet i Jackofoam men förenklar utläggning vid behov av större tjocklekar. JACKODUR KF 300 SF Skivor med 15mm fals för tjocklekar mm och 30mm fals för tjocklekar mm. För markisolering vid hög belastning. Isolering av fundament och kantbalkar, vägar, järnvägar, flygfält, VA-ledningar. Samt omvända tak. JACKODUR KF 500 SF Skivor med 15mm fals för tjocklekar mm och 30mm fals för tjocklekar mm. För markisolering vid extremt hög belastning. Isolering av fundament, kantbalkar samt omvända tak. JACKODUR KF 700 SF Skivor med 15mm fals för tjocklekar mm och 30mm fals för tjocklekar mm. För markisolering vid extremt hög belastning samt isolering av fundament och kantbalkar. JACKODUR PLUS 300 STANDARD Skivor med 15mm fals för tjocklekar mm och 30mm fals för tjocklekar mm. För markisolering vid hög belastning. Isolering av fundament och kantbalkar, vägar, järnvägar, flygfält, VA-ledningar. Samt omvända tak. Jackodur Plus har 20% bättre isolervärde. JACKODUR TAKISOLERING Levereras med fall (1:40, 1:60 och 1:100) eller som plan isolering i form av raka skivor till både nybyggnation och renovering. Levereras efter kundspecifika önskemål till olika typer av tak, bl a stora industrihallar, takterrasser, omvända tak eller uppbyggnad av parkeringsdäck. JACKODUR PLUS TAKISOLERING Takisolering för både nybyggnation och renovering. Levereras efter kundspecifika önskemål till olika typer av tak, bl a stora industrihallar, takterrasser, omvända tak eller uppbyggnad av parkeringsdäck

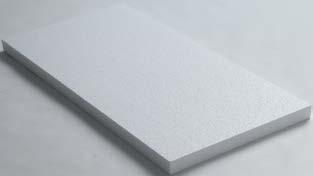

6 JACKOPOR EPS Jackopor är Jackons varumärke för expanderad polystyren, EPS. Med isolering av Jackopor blir konstruktionen välisolerad och fuktsäker. Jackopor är kapillärbrytande och förhindrar fuktvandring från grunden. Jackopor används där isolering läggs på dränerande underlag tex. platta på mark. Jackopor har låg vikt och är därför lätt att arbeta med utan att ge obehag för ögon, luftvägar och hud. Jackopor har under lång tid varit bygg och anläggningsbranschens förstahandsval. Bra isoleringsförmåga och tryckhållfasthet Kapillärbrytande och fuktbeständig Låg i vikt - enkel att hantera Miljövänlig produkt med lång livsländ Anledningen ligger i att produkten har en unik kombination av användarvänlighet och miljövänlighet samtidigt som den är kostnadseffektiv. Jackopor levereras i olika format, tjocklek och tryckhållfasthet som täcker de flesta användningsområden. JACKOPOR 60 För isolering av väggar, tak och lätt belastade konstruktioner. Tillverkas på beställning, JACKOPOR 80 För isolering av platta på mark, betongelement, lättfyllnad, väggar och tak. JACKOPOR 80 F Falsade skivor. För isolering av platta på mark, betongelement, lättfyllnad, väggar och tak. Tillverkas på beställning, JACKOPOR 100 För isolering av platt på mark, väggar och tak. JACKOPOR 100 F Falsade skivor. För isolering av platta på mark och i kombination med betongbjälklag. Isolering av flytande golv. JACKOPOR 150 För markisolering av små fundament vid låg belastning. Isolering av platta på mark vid hög belastning. Tillverkas på beställning, JACKOPOR 150 F Falsade skivor. För isolering av flytande golv och platta på mark. Tillverkas på beställning, JACKOPOR 200 För isolering flytande golv och platta på mark vid högre belastning. JACKOPOR 300 För isolering av flytande golv och platta på mark vid högre belastning. Tillverkas på beställning, JACKOPOR BLOCK Används vid kompensationsgrundläggning. Jackopor ersätter tyngre massor och jord för att förhindra sättningar och undvika pålning. JACKOPOR 100 FASADSKIVA MED NOT OCH FJÄDER Utvändig isolering och putsbärare både vid nybyggnad och ombyggnad. Vindskydd och värmeisolering i samma skiva. Långtidslagrad och formstabil. JACKOPOR PÅLKRAGE Isolerande gjutform i cellplast för kringgjutning av pålar. Pålkragar kan fås i valfri cellplastkvalitet samt i kundspecifika mått. JACKOPOR TAKISOLERING Levereras med fall (1:40, 1:60 och 1:100) eller som plan isolering i form av raka skivor till både nybyggnation och renovering. Levereras efter kundspecifika önskemål till olika typer av tak, bl a stora industrihallar, takterrasser, omvända tak eller uppbyggnad av parkeringsdäck

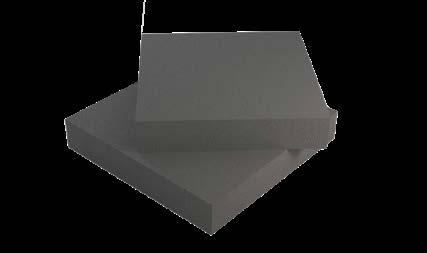

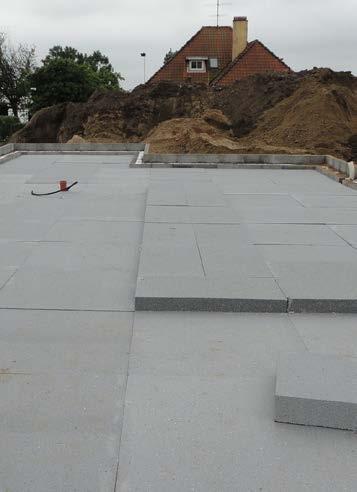

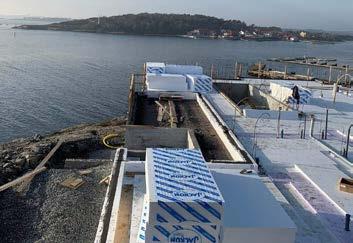

7 JACKON SUPER EPS Jackon Super EPS har tillsatt grafit och har upp till 20% bättre isolervärde än Jackopor. Jackon Super EPS är kapillärbrytande och förhindrar fuktvandring från grunden. Jackon Super EPS används där isolering läggs på dränerande underlag. Jackon Super EPS har låg vikt och är därför lätt att arbeta med utan att ge obehag för ögon, luftvägar och hud. Jackon Super EPS är superalternativet till Jackopor i konstruktioner där man antingen vill ha bättre isolering eller vill behålla den samma isoleringsförmåga men med 20% mindre materialåtgång. JACKON SUPER EPS 60 För isolering av lätt belastade konstruktioner och tak. Tillverkas på beställning. JACKON SUPER EPS 80 För isolering av platta på mark, lätt belastade konstruktioner och tak. Tillverkas på beställning. JACKON SUPER EPS 100 För isolering av platta på mark, lätt belastade konstruktioner och tak. Tillverkas på beställning. JACKON SUPER EPS 150 För isolering av platta på mark, lätt belastade konstruktioner och tak. Tillverkas på beställning. JACKON SUPER EPS TAKISOLERING Levereras med fall (1:40, 1:60 och 1:100) eller som plan isolering i form av raka skivor till både nybyggnation och renovering. Levereras efter kundspecifika önskemål till olika typer av tak, bl a stora industrihallar, takterrasser, omvända tak eller uppbyggnad av parkeringsdäck. Bra isoleringsförmåga och tryckhållfasthet Kapillärbrytande och fuktbeständig Låg i vikt - enkel att hantera Miljövänlig produkt med lång livsländ Jackon Super EPS : 20% bättre isolervärde ger betydande energibesparing 12 13

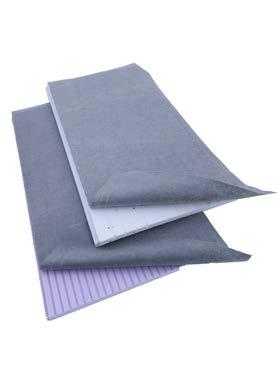

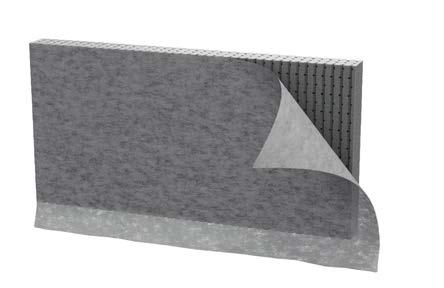

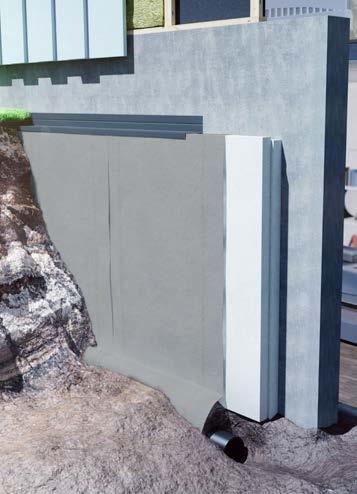

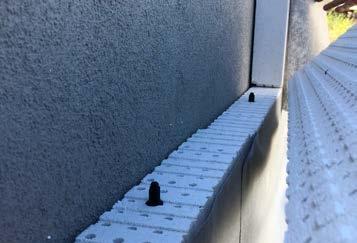

8 JACKON THERMODRÄN Fukthandboken rekommenderar 2/3 av isoleringen på utsidan av källarväggen för att undgå fukt och dålig innermiljö. Utvändig isolering ger en jämn temperatur och torr och varm källare. Jackon Thermodrän är en formgjuten, robust skiva med hög tryckhållfasthet för utvändig isolering av yttervägg mot terräng. Skivan isolerar samtidigt som de små horisontella och vertikala hålen ger en effektiv uttorkning och dränering. Den pålimmade fiberduken hindrar finkornigt material från att tränga in i dräneringshålen. Jackon Thermodrän har format 600x1200 mm. JACKON THERMODRÄN 100 Skivor med horisontella och vertikala hål dräneringsspår för optimal dränering, produceras i Jackopor 100. Levereras i 2 tjocklekar (100mm/200mm), med eller utan pålimmad fiberduk. Dräneringskapacitet 600 l/min/m 2 Isolering och dränering i samma skiva Tillåter uttorkning av källarväggen Sunt och torrt innerklimat Reducerade energikostnader Torr källarvägg - ingen källarlukt INVÄNDIG ISOLERING Invändig isolering ger en kall vägg - relativa fuktigheten höjs. Hög relativ fuktighet ökar risken för röta och mögel vid källarväggen. UTVÄNDIG ISOLERING Med en varm vägg sänks den relativa fuktigheten. Höjd temperatur i källaren ger behagligare innerklimat 14 15

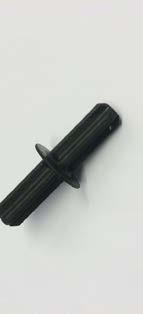

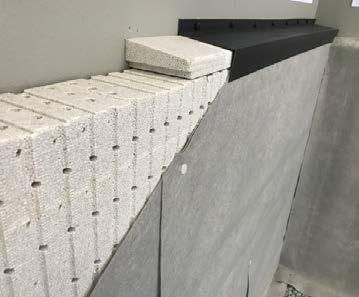

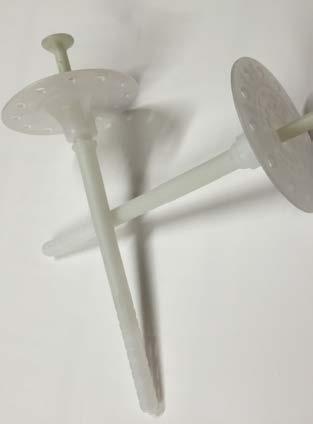

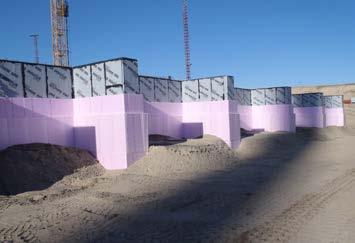

9 Tillbehör Avslutningslist för montering på toppen av skivan Tätningsmembran för fuktskydd av grundsulan Fiberduk i bruksklass N2. Isolerhållare m m för infästning av skivan Styrningsplugg för sammanfogning av Thermodrän Avslutningslist monteras på toppen av dränerings/källarväggsskivan. Fuktskydd av grundsulans nedre del. Diffusionsöppen och kan användas ner till +5 C. JACKOPOR /JACKOFOAM KÄLLARVÄGGSSKIVOR Vid isolering utvändigt kommer källarväggen hålla sig varm och torr och den typiska källarlukten försvinner. Jackons källarväggsskivor både isolerar och dränerar. Produktens diffusionsöppenhet ger en naturlig fuktvandring inifrån och ut genom källarväggen. Källarväggen och rummet kommer hålla samma temperatur. Den varma luften blir nerkyld i den utvändiga isoleringen där vattenångan också kondenserar och fuktigheten skadar därmed inte källaren. JACKOPOR 80 KÄLLARVÄGGSSKIVA För dränering och isolering av källarvägg. Spårad på en sida, med eller utan fiberduk. Levereras i tjocklekarna 50 och 100 mm. JACKOFOAM 300 KÄLLARVÄGGSSKIVA För dränering och isolering av källarvägg. Används vid högre belastning. Spårad på en sida, med eller utan fiberduk. Levereras i tjocklekarna 50 och 100 mm. Fiberduk för att hindra finkornigt material att träna in i skivan. Bruksklass N2. För mekanisk infästning av dräneringsskivor. Slås in i vägg. Isolerande och dränerande Torr källarvägg - ingen källarlukt Bra innerklimat Reducerade energikostnader Ökat bostadsvärde Styrningsplugg för sammanfogning av Thermodrän Avslut till toppen av Thermodränskivan. Konformad, mm

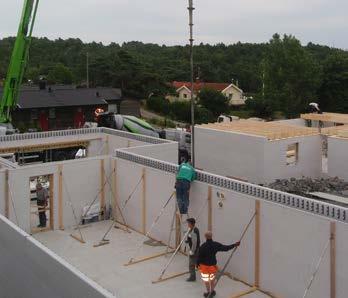

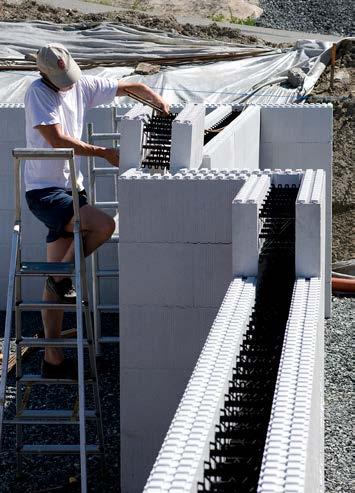

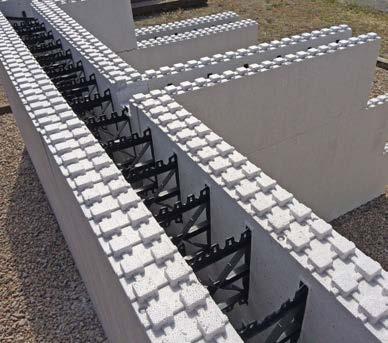

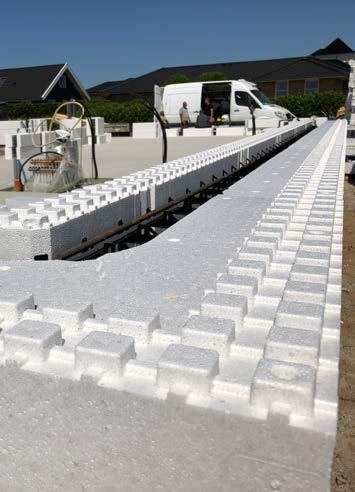

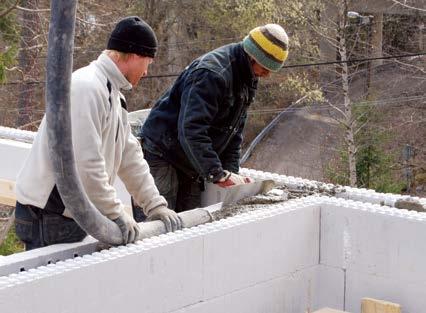

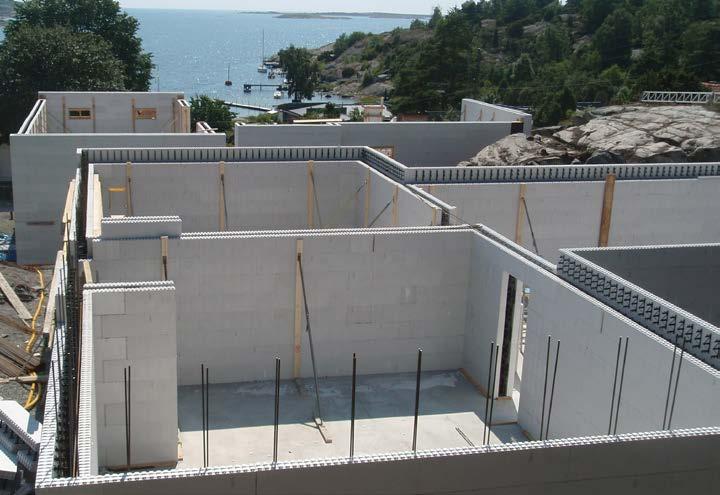

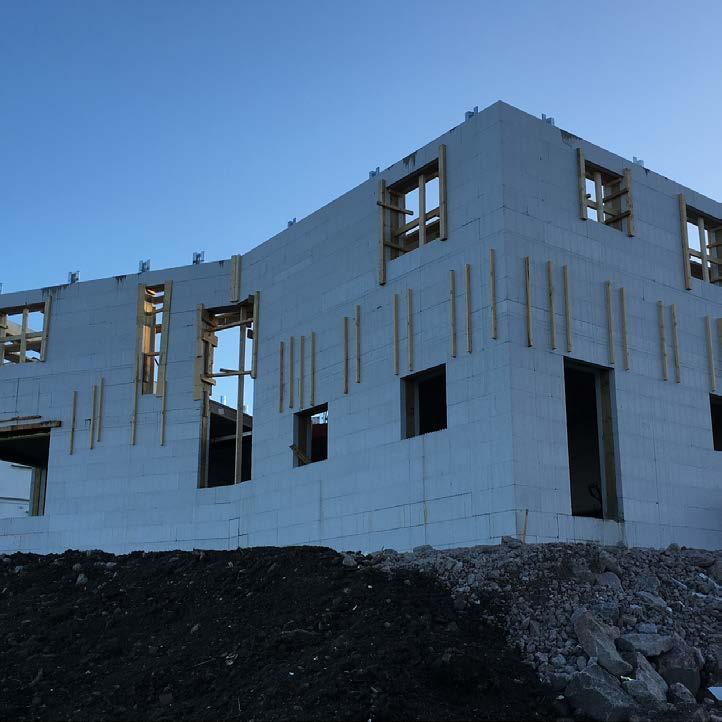

10 Jackon Thermomur är marknadsledare i Sverige! Sju smarta serier anpassade olika användningsområden och byggprojektets energikrav Unikt sortiment av block: Utvändigt och invändigt hörn, avslutningsblock, halvblock, bjälklagsblock Det bredaste tillbehörssortimentet: Specialanpassad utrustning och tillbehör säkerställer en enklare och mer effektiv byggprocess Komplett system! Lätt i vikt, snabb och enkel montering, energiriktig och miljövänlig, sunt och bra innerklimat JACKON THERMOMUR Jackon Thermomur är ett komplett och unikt byggsystem för väggar ovan och under mark till bostäder, offentliga byggnader, garage m m. De 7 olika serierna är anpassade till olika användningsområden och byggtekniska krav Jackon Thermomur består av lätta block av Jackopor (EPS) som staplas som byggklossar, armeras och fylls med betong. Över 30 års erfarenhet har resulterat i ett genomtänkt och brett sortiment av block och ett komplett och unik byggsystem för väggar. Thermomur -blocken har låg vikt och är enkla att arbeta med. Efter gjutning fås en lufttät konstruktion utan köldbryggor som kan bekläs in- och utvändigt. Med ett hus byggt med Jackon Thermomur får du ett tryggt och fuktsäkert boende med låga energikostnader. Jackon Thermomur är den smarta, lätta lösningen som ger en mycket bra bokomfort. Samtidigt besparas miljön från onödiga belastningar. Byggnader i Jackon Thermomur kräver lite underhåll och är extremt hållbara. Låg vikt - snabb och enkel montering Energieffektiv lösning Ökad bokomfort Ingen köldbryggor Teknisk godkänt NYHET! Thermomur 350HD med 20 cm betongkärna 18 19

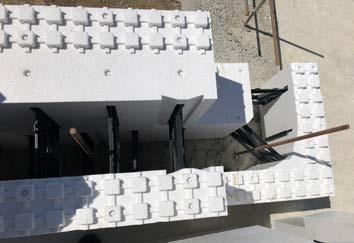

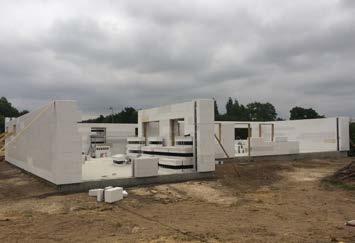

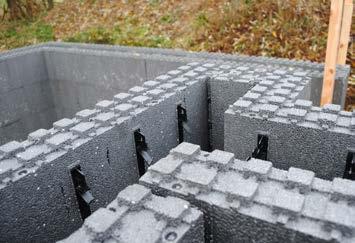

11 THERMOMUR 450 Med 300 mm isolering och 150 mm homogen betongkärna kommer Thermomur 450 ner på ett U-värde på 0,11. Blocket är ett nytt och unikt alternativ till väggar i lågenergihus. THERMOMUR 350 SUPER Jackon Thermomur 350 Super är producerat av EPS med tillsatt grafit (Jackon Super EPS ) och har därför 20% bättre isoleringsförmåga än Thermomur 350. Blocken är 450 mm breda och 1200 mm långa. Den inre delen har 100 mm isolering och den yttre har 200 mm isolering, samt rum till 150 mm betong i kärnan. Detta ger ett U-värde på 0,11 Thermomur 450 har plastbindare med skruvfästen och passar ihop med de andra Thermomur serierna. Jackon Thermomur 450 är den smarta, lätta lösningen som ger en torr och behaglig bokomfort i bostäder med en unik energibesparing. Blocken levereras också i Super EPS med ett U-värde på 0,10. Jackon Thermomur 450 levereras i fullt sortiment som inkluderar invändigt och utvändigt hörn, halvblock, avslutningsblock och bjälklagsblock. Systemet består av formsatta block i Jackon Super EPS. Blocken är 350 mm breda och har 100 mm isolering på båda sidor om den 150 mm tjocka kärnan i betong vilket ger ett U-värde på U=0,15 som uppfyller energikraven som ställs vid husbyggnation. Thermomur 350 har plastbindare med skruvfästen och är anpassad till att med den övriga Thermomurserien. Jackon Thermomur 350 Super passar utmärkt till lågenergihus eller bostäder som kräver extra isolering. U-värde 0,11: Uppfyller väl gällande energikrav för bostäder Ett nytt alternativ till lågenergihus Till ytterväggar i lågenergihus Bredd 450 mm, längd 1200 mm 300 mm isolering på utsidan, 150 mm homogen betongkärna U-värde 0,15: Uppfyller väl gällande energikrav för bostäder Låg vikt - snabb och enkel montering Till ytterväggar i hela bostäder Torrt och sunt innerklimat Energieffektiv lösning 20 21

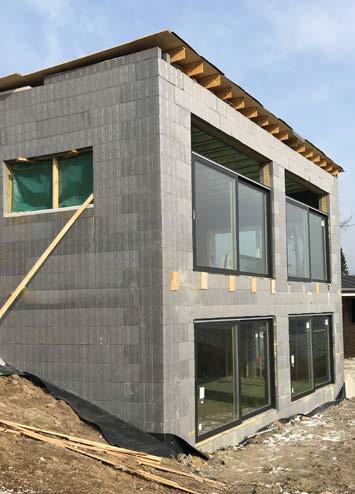

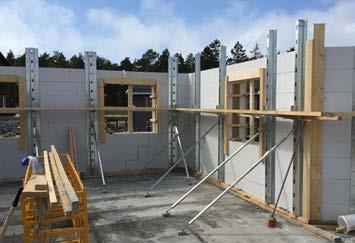

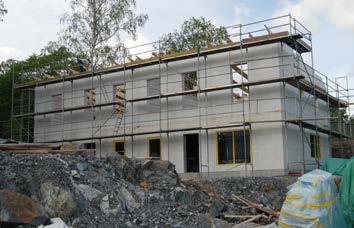

12 NYHET! THERMOMUR 350HD MED 20 CM BETONGKÄRNA THERMOMUR 350HD Nyheten Jackon Thermomur 350HD är vårt senaste tillskott i Thermomurserien. En 200 mm homogen betongkärna möjliggör högre motfyllning mot vägg - därav namnet Heavy Duty. THERMOMUR 350 Jackon Thermomur 350 är ett komplett byggsystem för väggar under och över mark. Bredden i sortimentet och tillbehör är unikt i den svenska marknaden.. Blocken är 350 mm breda och har 75 mm isolering på båda sidor om den 200 mm tjocka kärnan i betong vilket ger ett U-värde på U=0,22. Den extra tjocka betongkärnan gör blocket utmärkt som källarvägg eller som lägenhetsskiljande vägg då den både tål högre motfyllnadshöjd och har bra ljudegenskaper. Thermomur 350HD har plastbindare med skruvfästen och levereras i fullt sortiment som inkluderar invändigt och utvändigt hörn, halvblock, avslutningsblock och bjälklagsblock. Blocken är 350 mm breda och har 100 mm isolering på båda sidor om den 150 mm tjocka kärnan i betong vilket ger ett U-värde på U=0,17 som uppfyller energikraven som ställs på husbyggnation. Thermomur 350 har plastbindare med skruvfästen och är anpassad till att passa med den övriga Thermomurserien. Jackon Thermomur 350 är den smarta, lätta lösningen som ger en behaglig innermiljö med låga uppvärmningskostnader. Samtidig som miljön inte utsätts för onödiga belastningar. U-värde 0,22: Uppfyller gällande energikrav för bostäder Låg vikt - snabb och enkel montering 200 mm U-värde 0,17: Uppfyller gällande energikrav för bostäder Låg vikt - snabb och enkel montering Till källarväggar och lägenhetsskiljande vägg 150 mm isolering, 200 mm betongkärna Klarar högre motfyllning 300 mm Till väggar under och över mark i hela byggnationen Torrt och behagligt innerklimat Energieffektiv lösning 350 mm 22 23

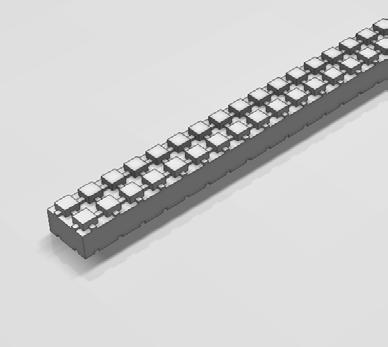

13 THERMOMUR 250x Jackon Thermomur 250x är en vidareutveckling av originalet Thermomur 250. Nyheten har fått plastbindare med skruvfästen och därmed extra goda kvaliteter. THERMOMUR 250 Jackon Thermomur 250 har varit på marknaden i snart 30 år och är originalet som är lika aktuellt då som nu. Övriga Thermomur -serier är vidareutvecklad från denna. Blocken är 250 mm breda och har 50 mm isolering på båda sidor om den 150 mm tjocka kärnan i betong. Plastbindarna gör blocken starkare och mer stabila och ger bra ljuddämpande egenskaper och en brandklassning på REI60. Thermomur 250x möter kraven för bärande vägg och som skiljevägg mellan bostäder. Den är idealisk till garage med motfyllnad. Blocken är 250 mm breda och har 50 mm isolering på båda sidor om den 150 mm tjocka kärnan i betong. Blocken är helgjutna och har perfekt passform. Jackon Thermomur 250 är ett fullvärdigt byggsystem till enkalre byuggantioner så som garage och innerväggar. Blocket är extra lämpligt för pooler. U-värde 0,31 U-värde 0,31 Låg vikt - snabb och enkel montering Låg vikt - snabb och enkel montering Till bärande väggar och skiljeväggar mellan bostäder Idealisk för garageväggar med motfyllning Perfekt till pool Passar även till garage och innerväggar i bostäder 24 25

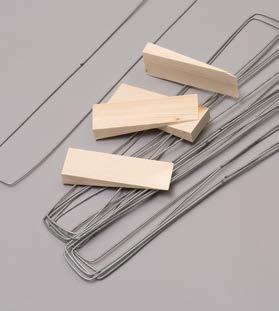

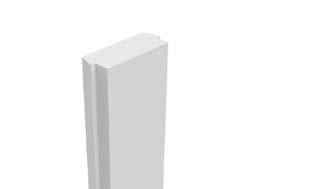

14 Tillbehör Armeringshållare för enkel montering av armering Regelbbygel för avstyvning av vägg Smyglist som isolering vid öppningar Strips och skrålist som underlättar anpassning Ändkil som stop vid öppna block. Armeringshållare för korrekt placering av vertikal armering i vägg Regelbygel med träkil för användning vid vertikal avstyvning. THERMOMUR 200 Erfarenheten från den ursprungliga 250-serien kombinerat med unika egenskaper från 350-serien har gett oss ett element speciellt anpassat för enklare garage och innerväggar i bostäder. Blocken är 200 mm breda och har 50 mm isolering på båda sidor om den 100 mm tjocka kärnan i betong. Thermomur 200 har plastbindare med skruvfästen precis som 350-blocken och är anpassad till den övriga Thermomurserien. Används som isolering och form vid dörrar, fönster och andra öppningar i väggarna. Smyglistens utformning medger valfri/flexibel placering av fönsterkarm. U-värde 0,35 Låg vikt - snabb och enkel montering Skrålist för bredare betongklack vid avslut. Ändkil för Thermomur 250x, 350 HD och 450. Bärande betong Till garage, stödväggar och innerväggar i bostäder 5 cm strips för tillpassning av höjden samt vid anslutning av Thermomurblock till sulblocket

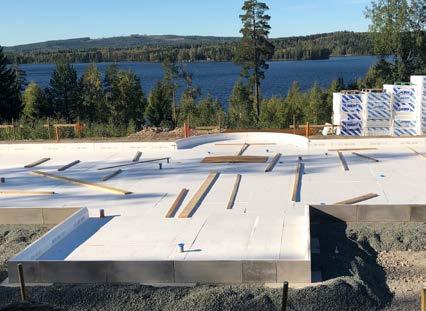

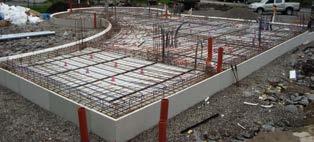

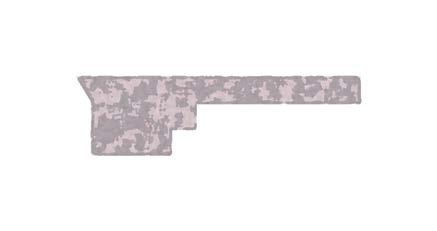

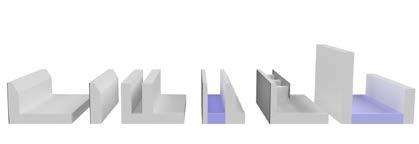

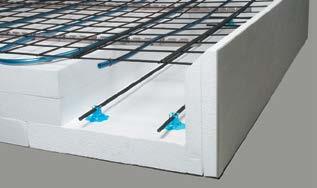

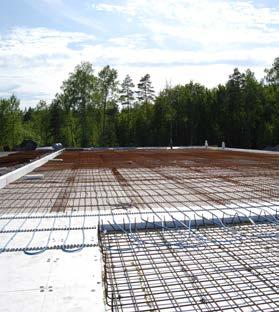

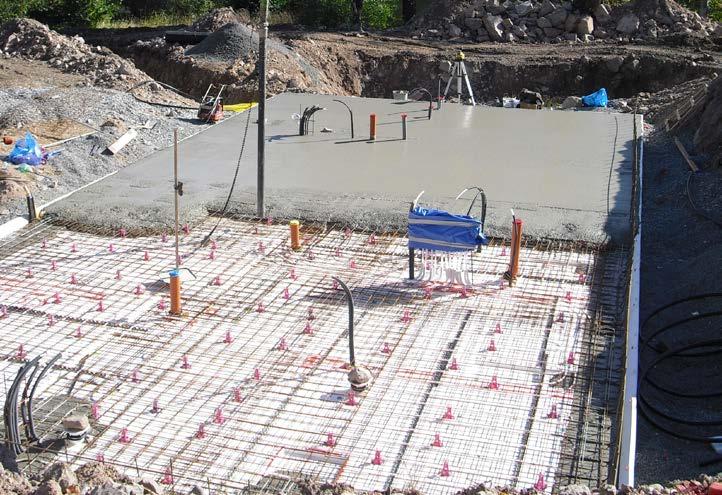

15 Jackon Siroc är marknadsledare i Sverige! Flera olika typer av kantelement anpassade till olika användningsområden Färdiga utvändiga hörn: Förenklar monteringen Det bredaste tillbehörssortimentet: Specialanpassade tillbehör säkerställer en enklare och mer effektiv byggprocess Komplett system! Snabb och enkel montering, energiriktig och miljövänlig lösning. JACKON SIROC Jackon Siroc består av olika kantelement för platt på mark. Elementen ger en trygg, isolerande och snygg grund till byggnaden. Siroc står för kvalitet och är tidsbesparande, energieffektivt och kostnadseffektivt byggsystem. Siroc elementen har en kärna av Jackopor EPS som är belagd med en färdigbehandlad utsidan. Utsidan finns i två olika utföranden, antingen en färdigbehandlad betongyta eller en fibercementskiva. Ett kantelement med fibercementskiva väger 30% mindre än ett med betongyta Elementen monteras på ett komprimerat och plant underlag. Golvisolering och armering läggs ut och elementen fungerar som utvändig form vid gjutning. Med Jackon kantelement i grunden har du en trygg och bra utgångspunkt för din byggnation. Alla element kan även fås med dubbel FC skiva anpassad för skolor och industrier, Olika höjder Längd 1200mm Specialelement produceras mot beställning Färdigbehandlad utsida: Fibercementskiva eller fiberarmerad betong 28 29

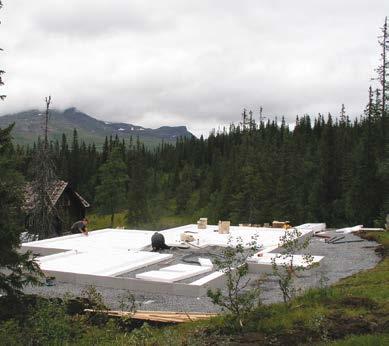

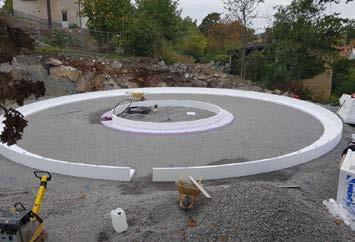

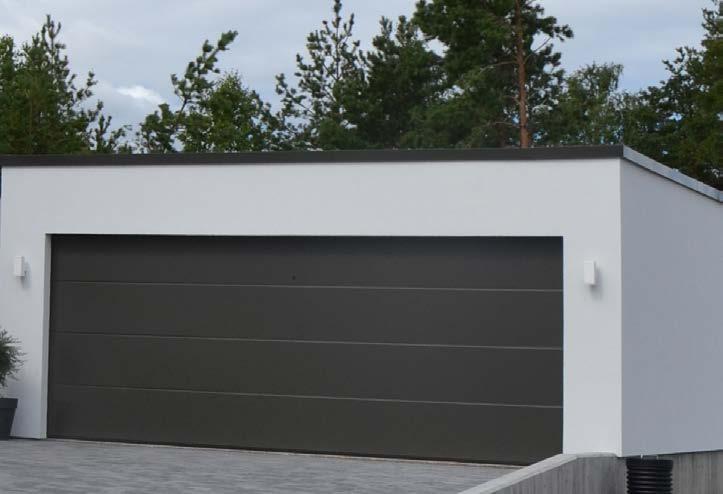

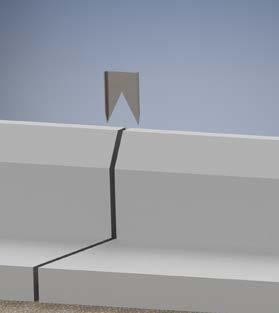

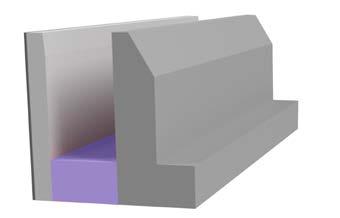

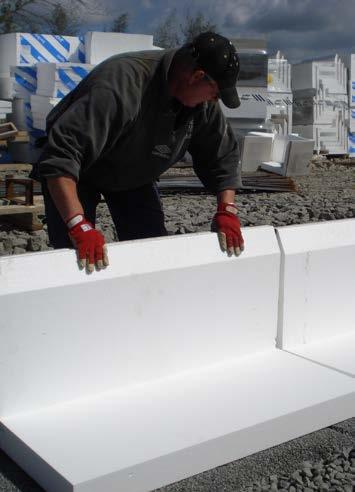

16 SIROC L-ELEMENT SIROC ISOLERELEMENT Siroc L-element är vårt vanligaste kantelement för platta på mark och ger en isolerande, tålig och snygg sockel för grundläggning. Elementet monteras på plan schaktbotten. Siroc Isolerelement används som tilläggsisolering av befintlig sockel eller som kantelement vid nybyggnation. Siroc Elementet monteras då i s k glesform. Siroc är lika med bra kvalitet och är ett tidsbesparande, energieffektivt och kostnadseffektivt byggsystem. Jackon Siroc kantelement är ett komplett system där alla tillbehör du behöver ingår. Vi har även färdiga lösningar för hörn. Som isolering under bottenplattan, samt i kantelementet används expanderad polystyren (EPS). EPS har hög bärförmåga och dess låga egenvikt gör den enkel att arbeta med. Som isolering under bottenplattan, samt i kantelementet används expanderad polystyren (EPS). EPS har hög bärförmåga och dess låga egenvikt gör den enkel att arbeta med. 30 L-elementet finns med två olika ytor; fibercementskiva eller gjuten betong. Fibercement har ett färdigfräst spår i ryggen som förenklar montering av elementet. Ett kantelement med fibercementskiva väger 30 % mindre än ett med betongyta. L-elementet används ofta vid golvvärme där flera lager av EPS-isolering läggs under betongplattan. Elementet finns med två olika ytor; fibercementskiva eller gjuten betong. Fibercement har ett färdigfräst spår i Yta: Fibercementskiva eller fiberarmerad betong Yta: Fibercementskiva eller fiberarmerad betong Höjd 300 mm mm som standard Höjd 360 mm mm som standard Längd 1200 mm Längd 1200 mm Underhållsfri Monteras i glesform Komplett tillbehörspaket Komplett tillbehörspaket ryggen som förenklar montering av elementet. Ett kantelement med fibercementskiva väger 30 % mindre än ett med betongyta. Jackon Siroc kantelement är ett komplett system där alla tillbehör du behöver finns. Vi har även färdiga hörnlösningar. 31

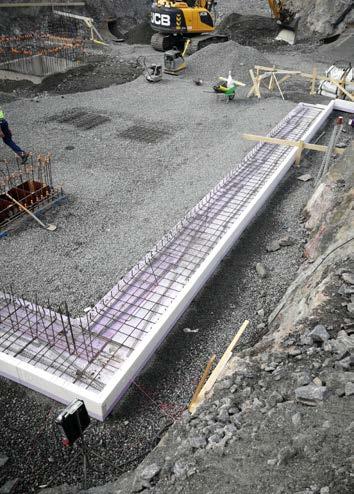

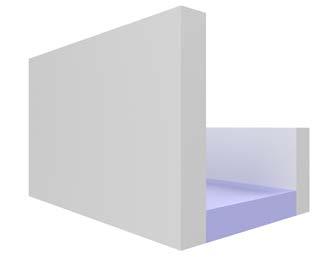

17 SIROC ISOMAX BETONG Siroc IsoMax bryter köldbryggan och isolerar bättre vilket ger ökad golvkomfort och lägre driftkostnader. Som isolering under bottenplattan, samt i vissa delar av kantelementet används expanderad polystyren (EPS). Som bottendel används tryckstark Jackofoam (XPS. Både EPS och XPS har hög bärförmåga och dess låga egenvikt gör dem enkla att arbeta med. Elementet har en färdigbehandlad utsida med en fibergjuten betongyta. Jackon Siroc kantelement är ett komplett system där alla tillbehör du behöver finns. Vi har även färdiga hörnlösningar. Yta: Fiberarmerad betong Balkbredd 170 mm alt. 250 mm Minimalt värmetapp, bryter köldbryggan Underhållsfri Komplett tillbehörspaket SIROC SPECIAL, DUBBEL FC OCH RADIE Jackons styrka är kundanpassade specialelement. Elementen tillverkas efter kundens önskemål. Detta ger en enkel montering på plats, vilket i sin tur ger en tidsbesparing. SIROC BALKELEMENT Siroc Balkelement ger en fristående sockel efter gjutning. Extra lämplig för skalmurar. Special är vår specialitet. Jackon hjälper till med korrekt teknisk lösning för de specifika förutsättningar som finns på projektet. bågformade vägg. Radieelement görs som Siroc L-element eller Siroc Isolerelement. Minimum radie vid tillverkning är 1000 mm. Radieelement är våra kantelement med svängd yta. Dessa element skräddarsys efter kundens önskemål så att elementen passar perfekt till den kommande byggnadens Siroc Dubbel FC är till för t ex skolor och industrier som kräver en extra tålig yttre yta Yta: Fibercementskiva eller fiberarmerad betong Siroc Balkelement ger en kraftig yttre sockel utan skarvar. Efter betongen härdat bryts yttre cellplasten bort varvid en fristående balk erhålls. Lämpligt för skalmurar i t ex tegel. Kraftig yttre balk Special är vår specialitet Levereras med släppskiva Skräddarsydda kantelement Som isolering under bottenplattan, samt i kantelementet används expanderad polystyren (EPS). EPS har hög bärförmåga och dess låga egenvikt gör den enkel att arbeta med. Minimalt värmetapp Underhållsfri Underhållsfri Komplett tillbehörspaket Jackon Siroc kantelement är ett komplett system där alla tillbehör du behöver finns. Vi har även färdiga hörnlösningar. 32 Komplett tillbehörspaket 33

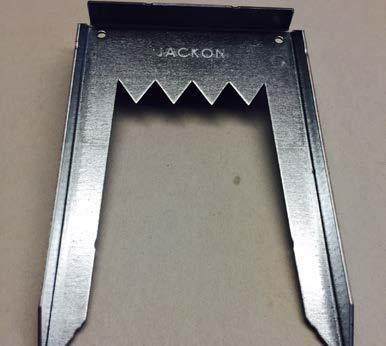

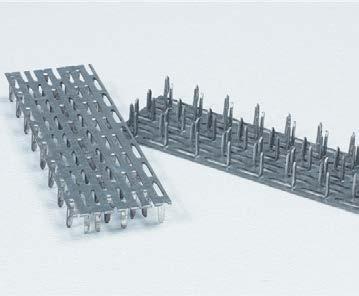

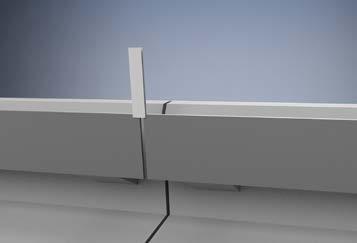

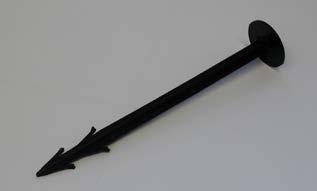

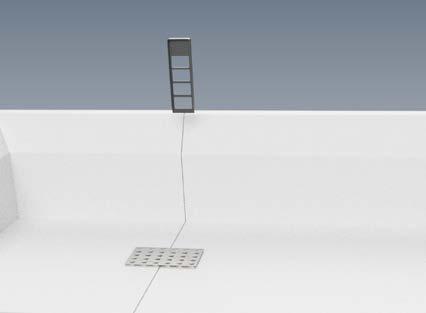

18 Tillbehör Spikplåt för sammanfogning av bottenplatta Fogkil för färdigfräst spår i Siroc Fibercement rygg Skarvplåt för sammanfogning av rygg Plastspik för sammanfogning av EPS skivor Skruv och bits vid pålad grund Spikplåt för sammanfogning av bottenplattan på kantelement Skarvplåt för sammanfogning av ryggen på kantelement JACKON GARAGEELEMENT Jackon Siroc Garageelement är ett byggsystem utvecklat för framförallt garage, industrihallar och förråd. I stort sätt alla byggnader där golvet utsätts för hög fuktbelastning. Jackon Garageelement är ett specialdesignat kantelement för garage och lokaler med högre fuktbelastning vid golv. Dess utformning resulterar i en platta med förhöjd sockel där syllen placeras torrt och skild från övriga plattan. Elementen är i Jackopor och har en förbehandlad utsida; antingen en fibercementskiva eller en gjuten betongyta. Den förhöjda sockeln inuti skyddar väggen i garaget från fukt. Invändigt sitter en styv fibercementskiva, som efter färdigställande, utgör ytan på den invändiga förhöjda sockeln. Den inre fibercementskivan är färdigmonterad för att förenkla montering. Grunden och själva klacken gjuts på en och samma gång vilket sparar tid på arbetsplatsen. Det finns även färdiga ytterhörn. Fogkil och spikplåt för sammanfogning av rygg och bottenplattan på kantelement FC Isolerande och fuktbeständig Färdigbehandlad in och utsida Färdig invändig sockel En gjutning, sedan klart Skarvplåt med najtråd för sammanfogning av Isolerelement Plastspik för sammanfogning av EPS lager Skarvplåt stor för sammanfogning av ryggen på kantelement 34 35

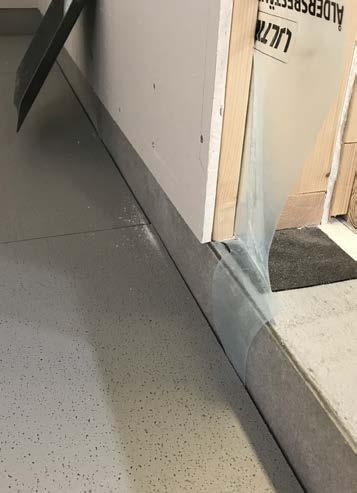

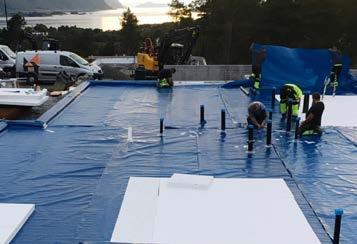

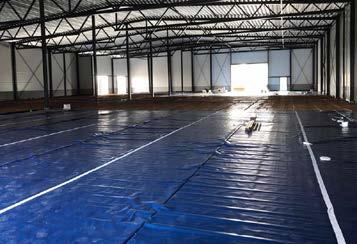

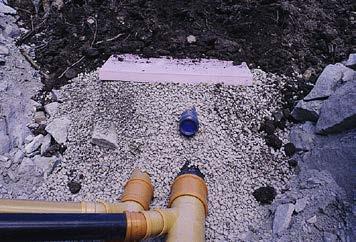

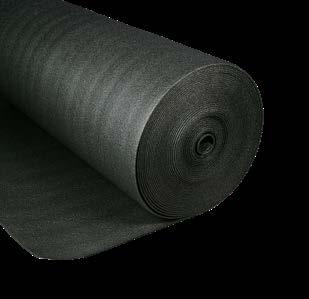

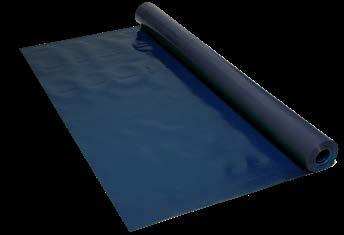

19 JACKON RADON SOLUTION Användning av Jackon Radonbarrier och Jackon Radon Well är en smart och enkel åtgärd för att få ett bra inomhusklimat. Jackon har trygga, genomtänkta och dokumenterade lösningar för radonsäkring. JACKON UNDERLAG - PE Jackon har flera PE-produkter som förenklar genomförandet av byggprojektet i vardagen. Jackon Radon Solution är ett tekniskt godkänd lösning som också är enkel att montera. Användning av Radon Solution tillsammans med Jackons övriga produkter ger ett bra, sunt och tryggt inomhusklimat. Gränsvärdet i Sverige för nya byggnader är 200 och för arbetsplatser 400 Bq/m3. Jackon Radon Solution är godkänd av Sintef Byggforsk i användningsgrupp B JACKON RADON BARRIER B Radonspärr mellan mark och bostad. Placeras mellan isoleringen eller ovanpå översta lagret av isolering. Levereras på rulle. JACKON RADON WELL Radonbrunn för uppsamling av radongas. Täcker 200 m 2. 4 st 110mm rörutgångar. Vikt 3 kg. Jackon underlag i PE är praktiska produkter som förenklar på arbetsplatsen. Samtliga av våra PE-produkter har hög kvalitet och är enkla att hantera. Jackon Vintermatta används till att skydda nygjuten betong och kan användas flera gånger. Syllunderlaget är laminerad med diffusionsspärr och är det bästa underlaget mellan vägg och element i betong eller lättbetong. JACKON VINTERMATTE För isolering och skydd av nygjutna betonggolv och dylikt. Laminerat för att öka styrkan. Bredd: 2000mm. Tjocklek 9mm. JACKON SYLLUNDERLAG Laminerat för att öka styrkan, diffusionstätt och alkalibeständigt. Tjocklek: 5mm. Tryggt innerklimat PE-produkter av hög kvalitet Teknisk Godkänt Skyddar Testat system Isolerar Radonduk i klass B Tar upp ojämnheter Inget krav på certifiering vid monteringen Förenklar vardagen på byggarbetsplatsen 36 37

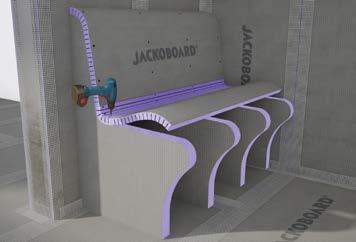

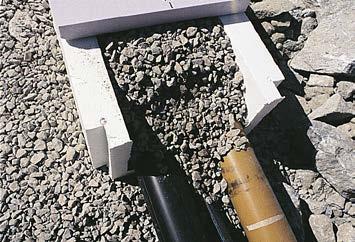

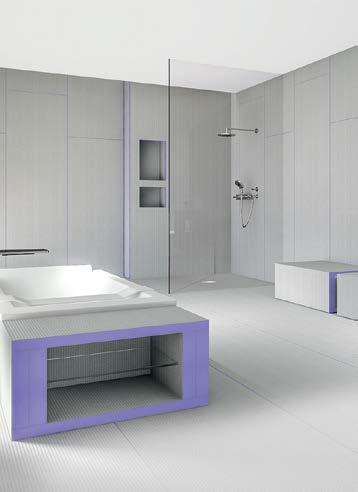

20 JACKON VÅTRUM SYSTEM Jackon våtrums system har skivor som är fuktbeständiga, stabila, värmeisolerande och har lång hållbarhet. Fuktbeständigheten gör att skivorna kan användas under kakel i våtrum och fuktkänsliga ut rymmen. JACKON VA OCH VVS-SORTIMENT Konstruktioner i grunden måste säkras mot frost och tjälskott på ett säkert och smidigt sätt. Jackon levererar ett brett urval av isolering med hög kvalitet och anpassningsmöjligheter. Våtrum ska utföras så att det inte uppstår skada på konstruktionen orsakat av vattenläckage, kondens eller vattenånga. Skivorna i Jackon Våtrumssystem är fuktbeständiga och monteras direkt på reglar, en murad vägg eller på betongvägg. Används som underlag för kakel. Ett badrum byggt med Jackon Våtrumssystem är en trygg, säker och ekonomisk lösning. Inte bara sett till husets livslängd utan även vid byggandet av själva konstruktionen. Håller fukt och mögel borta Låg vikt Snabb att montera JACKOBOARD VÅTRUMSSKIVA Montering direkt på mur och regelverk. Inbyggnad av badkar, handfat och annan inredning. Passar även utmärkt vid renovering. Kärna av Jackofoam 300 med glasfiberarmerad puts på båda sidor. Levereras i 7 olika tjocklekar från 6 mm - 80mm. JACKON VÅTRUM VINKEL Används till att klä in rör i hörn lodrätt och vågrätt. Skivan är färdig för kakelsättning. Levereras i 5 olika storlekar. JACKON VÅTRUM KREATIV Böjbar skiva för runda konstruktioner. Kan böjas ner till en ytterdiameter på 480 mm. Levereras i 2 olika storlekar med spår i längdriktningen eller tvärs längdriktningen. Jackon har en rad produkter för frostsäkring och anläggning av konstruktioner i grunden. Bland annat Jackofoam XPS, isolerlåda och rörskålar. Produkterna upptar lite fukt och behåller sin goda isoleringsförmåga samtidigt som de håller en hög tryckhållfasthet. Hög tryckhållfasthet och lågt fuktupptag Bra isolervärde Dränerande Förhindrar tjälskott JACKOPOR 150 ISOLERLÅDA För tjälisolering av grunda VA-ledningar. Jackopor isolerlåda är producerad i en helgjuten U-profil av Jackopor EPS. JACKOFOAM 400 LOCK Till isolerlådorna används lock av Jackofoam 400 för att tåla tyngre belastningar JACKOFOAM 200 ISOLERLÅDA För tjälisolering av grunda VA-ledningar. Levereras i platta paket och sätts enkelt ihop på plats. Tack vare skivornas utformning med not och fjäder bryts köldbryggan effektivt och isolerlådorna kan även omlottskarvas på längden vilket motverkar att lådorna glider isär i längdled. JACKOPOR RÖRSKÅLAR Formgjutna skålar med not och spont. Rörskålar för isolering av kall- och varmvattenledningar, där temperaturen ej överstiger 90 C Enkel att anpassa och forma Reducerar behov för ersättning med massa Inga miljögifter 38 39

21 JACKON TEKNISK SUPPORT Jackons Tekniska Kundservice har flera duktiga tekniker med isolering och byggsystem som specialitet. Fråga oss vi vet vad vi pratar om! HÅLLBARA BYGGSYSTEM Jackons produkter är producerade av extruderad (XPS) eller expanderad (EPS) polystyren Jackofoam och Jackopor. Detta är en bearbetad oljeprodukt som består av 98% luft och är 100% återvinningsbar. Oavsett om det gäller små eller stora byggprojekt är våra medarbetare redo att bistå med råd och vägledning. Jackon Teknisk Support hjälper dig med rätt material och lösning, allt för att göra din byggnation lättare. Med teknisk kompetens och lång erfarenhet får du all den hjälp och personlig support som kommer göra processen till en bra upplevelse. Vårt mål är att ditt byggprojekt ska få bästa möjliga start och du en trygg och effektiv byggprocess. Hos Jackon återvinns spill och rester från produktionen till nytt råmaterial och nya produkter. Använd EPS och XPS kan smältas ner och användas till produktion av andra plastprodukter t.ex. trädgårdsmöbler och blomkrukor. Inom områden eller situationer där återvinning inte är möjlig kan använd EPS och XPS levereras till avfallsförbränning och därmed ingå som energibärare i fjärrvärmeverk. Materialet är organiskt och förbränningsprodukterna består av vattenånga, sot och koldioxid (CO 2 ). EPS och XPS har enastående isolerande egenskaper som gör materialet till ett förstahandsval för många tillämpningar inom bygg och anläggning. Uppvärmning och kylning av byggnader står för ungefär hälften av Europas totala energiförbrukning. Eftersom EPS är ett mycket effektivt värmeisoleringsmaterial kan det också bidra avsevärt för att minska användningen av fossila bränslen för dessa ändamål. Produktval och mängdning Tekniska lösningsförslag BIM-objekter jackon@jackon.se / En stor del av Jackons produkter används inom bygg- och anläggningsbranschen. Det innebär att våra produkter grävs ner, bekläs eller gjuts in. Således kan de inte komma på avvägar och förorena miljön så länge de hanteras korrekt. EPS och XPS har extremt låg vattenabsorptionsförmåga och kan inte ruttna. Materialet är otroligt hållbart över tiden och är kemiskt resistent - det släpper inte ut ämnen till varken mark eller vatten. Produkterna har extremt lång hållbarhet och reducerar därmed behovet för att bytas ut/ersättas

22 TEKNIKS TABELL SPECIFIKATIONER STANDARD ENHET JACKOFOAM 250 JACKOFOAM 300 JACKOFOAM 400 JACKOFOAM 500 JACKOFOAM 700 SPECIFIKATIONER JACKON SUPER XPS 200/300 JACKODUR KF 300 SF JACKODUR KF 500 SF JACKODUR KF 700 SF JACKODUR KF 300 PLUS KÄLLARVÄGSSKIVA JACKOFOAM 300 TJOCKLEK (MM) TJOCKLEK (MM) TJOCKLEK (MM) TJOCKLEK (MM) TJOCKLEK (MM) TJOCKLEK (MM) TJOCKLEK (MM) TJOCKLEK (MM) TJOCKLEK (MM) TJOCKLEK (MM) TJOCKLEK (MM) Tryckhållfasthet: Tryckhållfasthet EN 826 kn/m Tryckhållfasthet 200/ Tryckhållfasthet: E-modul, korttid MPa E-modul, korttid Långtidslast vid 2% deformation (nominell last) EN 1606 kn/m 2 90* Långtidslast vid 2% deformation (nominell last) 90/ Deklarerad (D) / dimensionerande (d) värmekonduktivitet: λ D deklarerat värde EN x 10-3 W/mK Deklarerad (D) / λ D deklarerat värde λ d horisontellt i grunden EN x 10-3 W/mK dimensionerande (d) värmekonduktivitet: λ d horisontellt i grunden λ D utanpå vägg mot grunden EN x 10-3 W/mK λ D utanpå vägg mot grunden Vattenabsorption, nedsänkt EN Vol% 0,7 0,7 0,7 0,7 0,7 Vattenabsorption, nedsänkt 0,7 0,7 0,7 0,7 0,7 0,7 Vattenabsorption Vattenabsorption, diffusion EN Vol% 3,0 3,0 3,0 3,0 3,0 Vattenabsorption Vattenabsorption, diffusion 3,0 2,5 2,5 2,5 2,5 3,0 Vattenabsorption, frysa/tina EN Vol% 2,0 2,0 2,0 2,0 2,0 Vattenabsorption, frysa/tina 2,0 1,0 1,0 1,0 1,0 2,0 Kapillaritet - - ingen ingen ingen ingen ingen Kapillaritet ingen ingen ingen ingen ingen ingen Längdutvidgningskoefficient m/m o C Längdutvidgningskoefficient Max. temp. - o C Max. temp Brandegenskaper (klass) EN F F F F F Brandegenskaper (klass) F F F F F F Relativt vattenångmotstånd EN µ faktor Relativt vattenångmotstånd Längd och bredd 1500 mm EN 822 mm ± 8 ± 8 ± 8 ± 8 ± 8 Längd och bredd 1500 mm ± 8 ± 8 ± 8 ± 8 ± 8 ± 8 Längd och bredd > 1500 mm EN 822 mm ± 10 ± 10 ± 10 ± 10 ± 10 Längd och bredd> 1500 mm ± 10 ± 10 ± 10 ± 10 ± 10 ± 10 Tolerans Tjocklek (klass) EN 823 T1 T1 T1 T1 T1 Tolerans Tjocklek (klass) T1 T1 T1 T1 T1 T1 Planhet EN 824 mm/m Planhet Rätvinkelhet EN 825 mm/m Rätvinkelhet * Ny produkt: Erfarenhetsbaserat beräknat värde SPECIFIKATIONER STANDARD ENHET JACKOPOR 60 JACKOPOR 80 JACKOPOR 100 JACKOPOR 150 JACKOPOR 200 SPECIFIKATIONER JACKOPOR 300 JACKON SUPER EPS 60 JACKON SUPER EPS 80 JACKON SUPER EPS 100 JACKON SUPER EPS 150 KÄLLARVÄGGS- SKIVA JACKOPOR 80 THERMO- DRÄN TJOCKLEK (MM) Tryckhållfasthet: Tryckhållfasthet EN 826 kn/m Tryckhållfasthet Tryckhållfasthet: E-modul, korttid MPa 2,0 3,0 3,7 5,3 6,5 E-modul, korttid 8,5 2,0 3,0 3,7 5,3 3,0 - Tillåten långtidslast vid 2% deformation (nominell last) EN 1606 kn/m Tillåten långtidslast vid 2% deformation (nominell last) Tillåten långtidslast vid 3% deformation (nominell last) EN 1606 kn/m Tillåten långtidslast vid 3% deformation (nominell last) Deklarerad (D) / dimensionerande (d) värmekonduktivitet: λ D deklarerat värde EN x 10-3 W/mK Deklarerad (D) / λ D deklarerat värde λ d horisontellt i grunden EN x 10-3 W/mK dimensionerande (d) λ d horisontellt i grunden λ D utanpå vägg mot grunden EN x 10-3 W/mK värmekonduktivitet: λ D utanpå vägg mot grunden Vattenabsorption, nedsänkt EN Vol% Vattenabsorption, nedsänkt Kapillaritet - ingen ingen ingen ingen ingen Kapillaritet ingen ingen ingen ingen ingen ingen ingen Längdutvidgningskoefficient m/m o C Längdutvidgningskoefficient Max. temp. - o C Max. temp Brandegenskaper (klass) EN F F F F F Brandegenskaper (klass) F F F F F F F Relativt vattenångmotstånd EN µ faktor Relativt vattenångmotstånd Längd och bredd EN 822 L3/W3 L3/W3 L3/W3 L3/W3 L3/W3 Längd och bredd L3/W3 L3/W3 L3/W3 L3/W3 L3/W3 L3/W3 L3/W3 Tolerans Tjocklek (klass) EN 823 T2 T2 T2 T2 T2 Tjocklek (klass) T2 T2 T2 T2 T2 T2 T2 Toleranse Planhet EN 824 P30 P30 P30 P30 P30 Planhet P30 P30 P30 P30 P30 P30 P30 Rätvinkelhet EN 825 S5 S5 S5 S5 S5 Rätvinkelhet S5 S5 S5 S5 S5 S5 S
