Hus med källare. Grundläggning. Yttergrundmur. Murad. Platsgjuten betong Betongelement. Helgjuten, kantförstyvad betongplatta Längsgående grundplatta

Transkript

1

2 Hus med källare Grundläggning Helgjuten, kantförstyvad betongplatta Längsgående grundplatta Yttergrundmur Murad Betonghålblock Lättbetongblock Lättklinkerblock Platsgjuten betong Betongelement maj

3 Grundläggningssätt källare Grund mur Källargolv Grund platta 16 maj 2013 Sara Bäckström 3

4 Hus med källare Principskiss Källa: Tillämpad byggnadsfysik, Bengt-Åke Pettersson maj

5 Källare Dränering Grundläggningsdjup Bärighet Undergrund Jordtryck på vägg Fuktpåverkan Nedkylning Markradon maj

6 Källare Jordtryck Återfyllning trycker mot vägg vilojordtryck (bjälklag före återfyll) Överslagsmetoder ger dålig brottsäkerhet Armera murad källarvägg Stöd av källarvägg eller kontrefor Element av betong eller lättbetong lättare att dimensionera för jordtryck maj

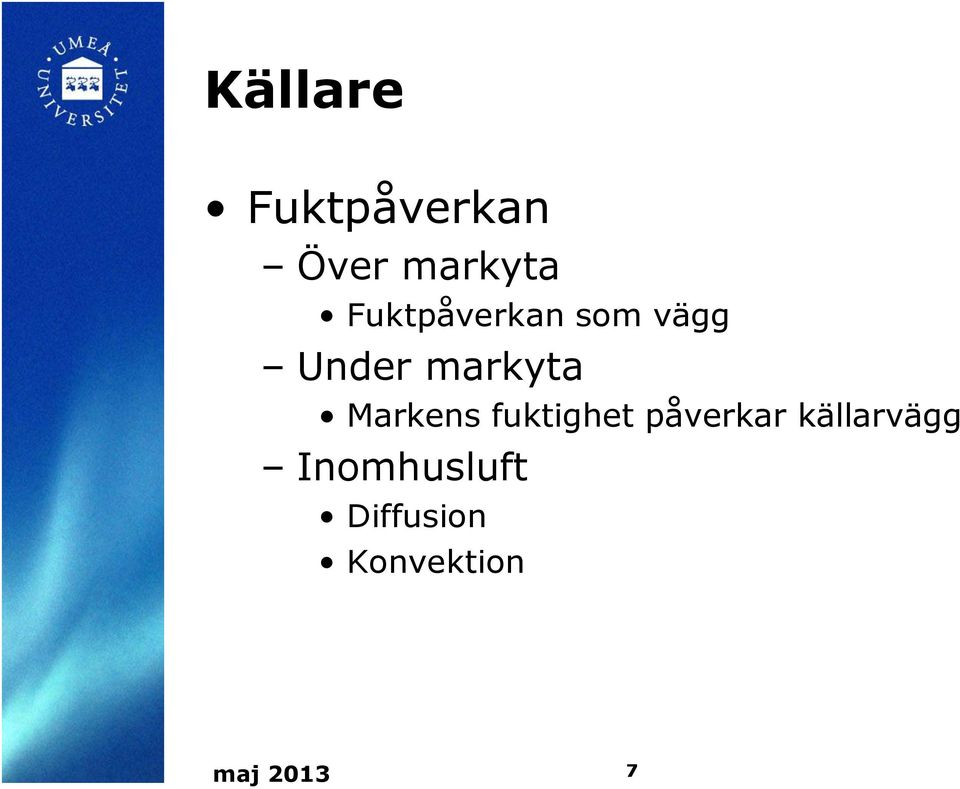

7 Källare Fuktpåverkan Över markyta Fuktpåverkan som vägg Under markyta Markens fuktighet påverkar källarvägg Inomhusluft Diffusion Konvektion maj

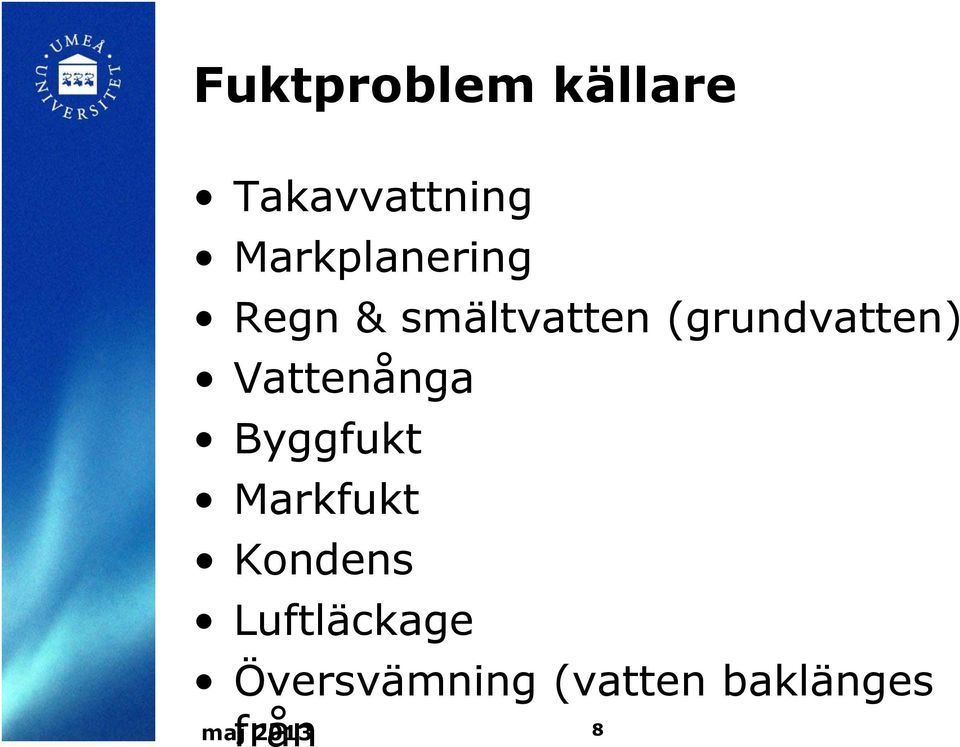

8 Fuktproblem källare Takavvattning Markplanering Regn & smältvatten (grundvatten) Vattenånga Byggfukt Markfukt Kondens Luftläckage Översvämning (vatten baklänges maj från

9 Källare Skydd mot fukt Avvattning Fall från hus > 1:20 Dränering Avrinning Dränerande skikt Kapillärbrytning Kapillärbrytande skikt Källarvägg förses med fuktskydd Värmeisolering Utvändigt eller invändigt Uttorkning Ventilerat skikt maj

10 Undersökning Bygg & teknik Källare, andel av alla undersökta byggnader Småhus, 46% Flerbostadshus, 64% Lokalbyggnader, 58% Källare med fuktskador, andel av byggnader med källare Småhus, 18% Flerbostadshus, 6% Lokalbyggnader, 7% maj

11 Problem Hus byggda före 1975 Ouppvärmda källare Isolering Mineralull mellan träreglar Fuktgenomslag puts Bristande dränering maj

12 Kryprum Uteluftsventilerad kall Inneluftsventilerad varm maj

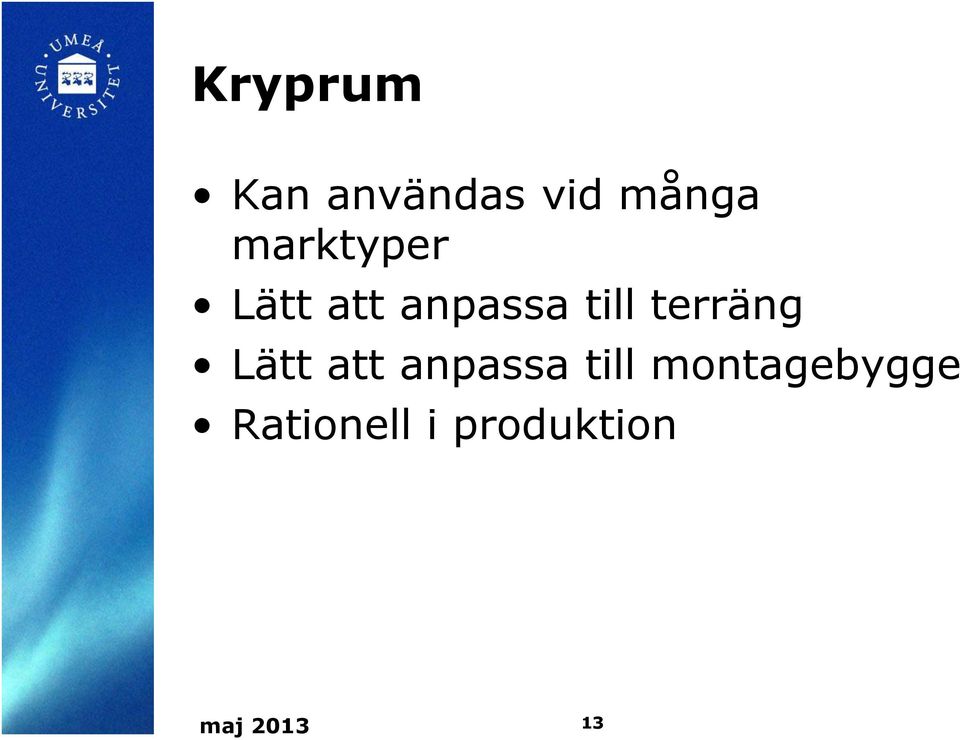

13 Kryprum Kan användas vid många marktyper Lätt att anpassa till terräng Lätt att anpassa till montagebygge Rationell i produktion maj

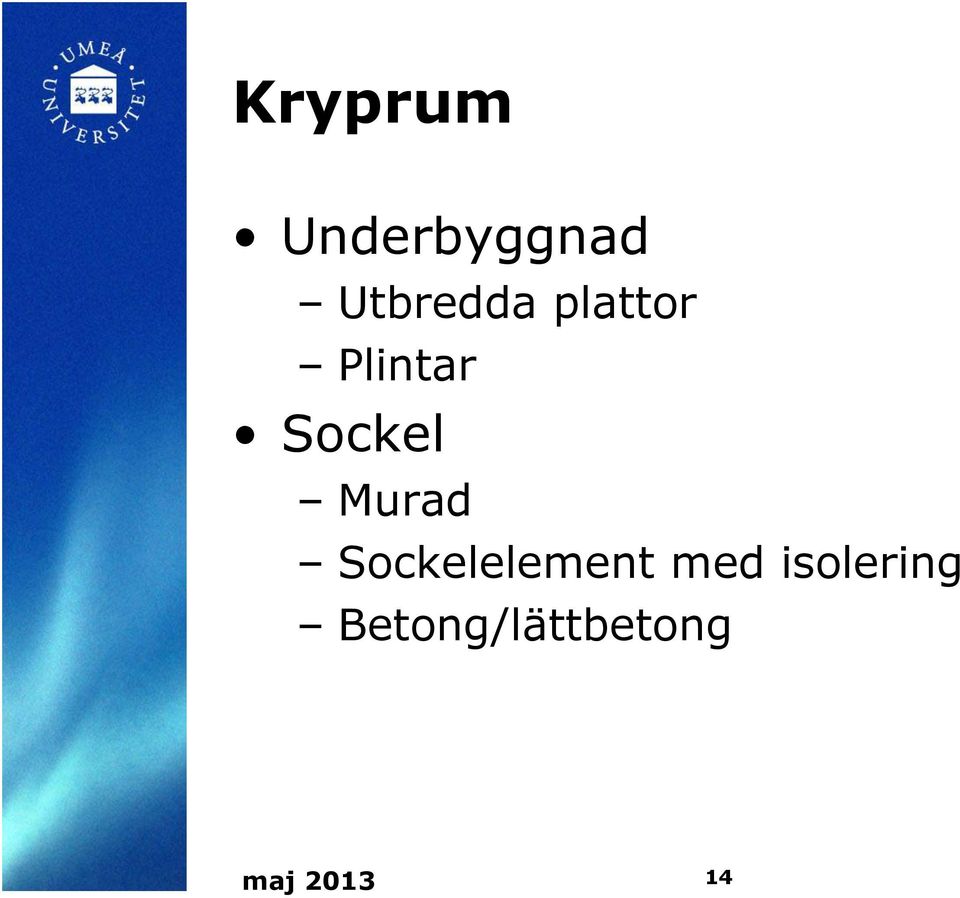

14 Kryprum Underbyggnad Utbredda plattor Plintar Sockel Murad Sockelelement med isolering Betong/lättbetong maj

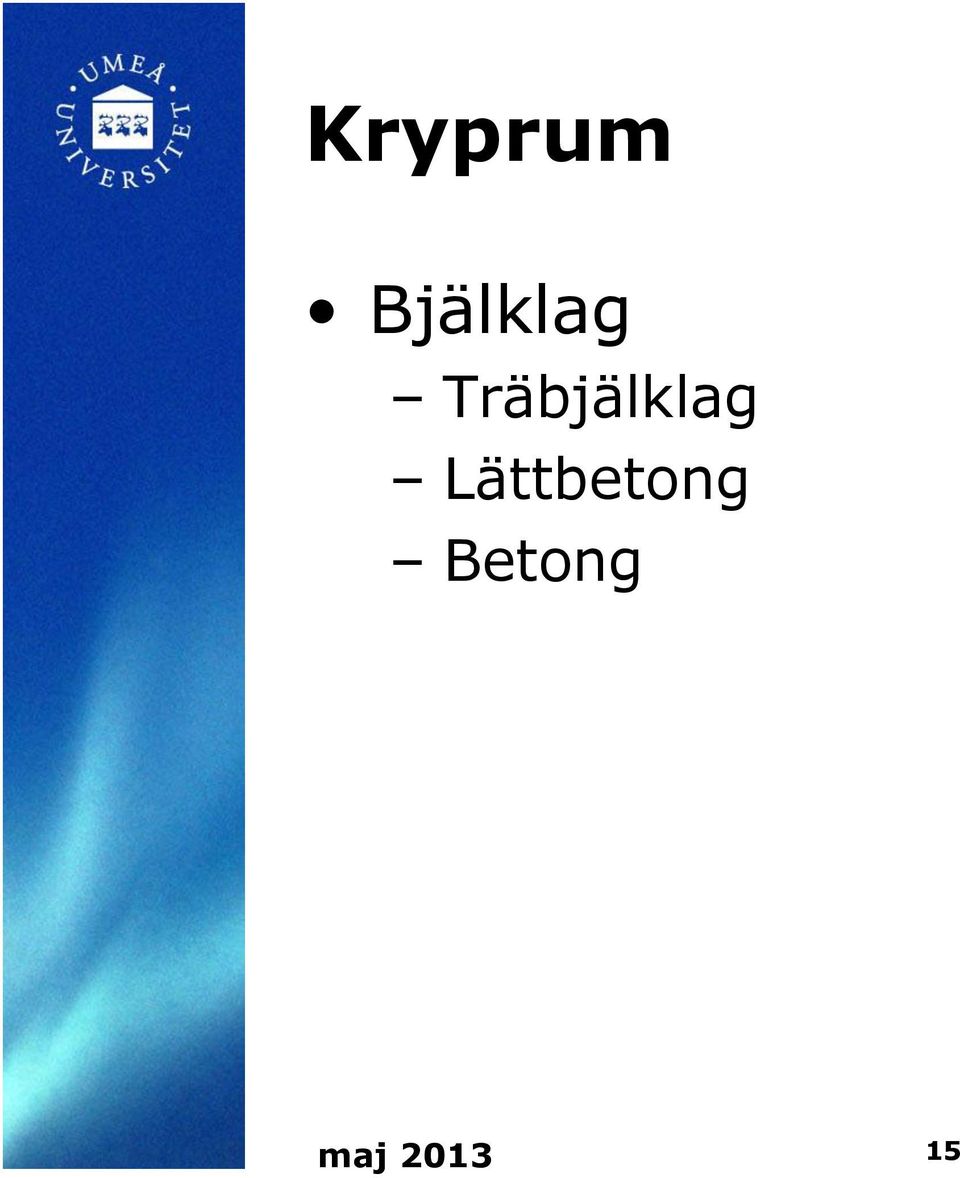

15 Kryprum Bjälklag Träbjälklag Lättbetong Betong maj

16 Kryprum - fukttillförsel Avdunstning från mark Avdunstning från sockelmur Byggfukt Fuktinnehåll ventilationsluft Vatten rinner in Läckande rör maj

17 Kryprum - mögelpåväxt RH > 70% Sporer Temperatur > 0 C Organiskt material maj

18 Uterumsventilerat kryprum Dränera Rensa markytan från organsikt material Hindra markfukt i ångform plastfolie Värmeisolera Inspekterbart utrymme Luftavfuktare maj

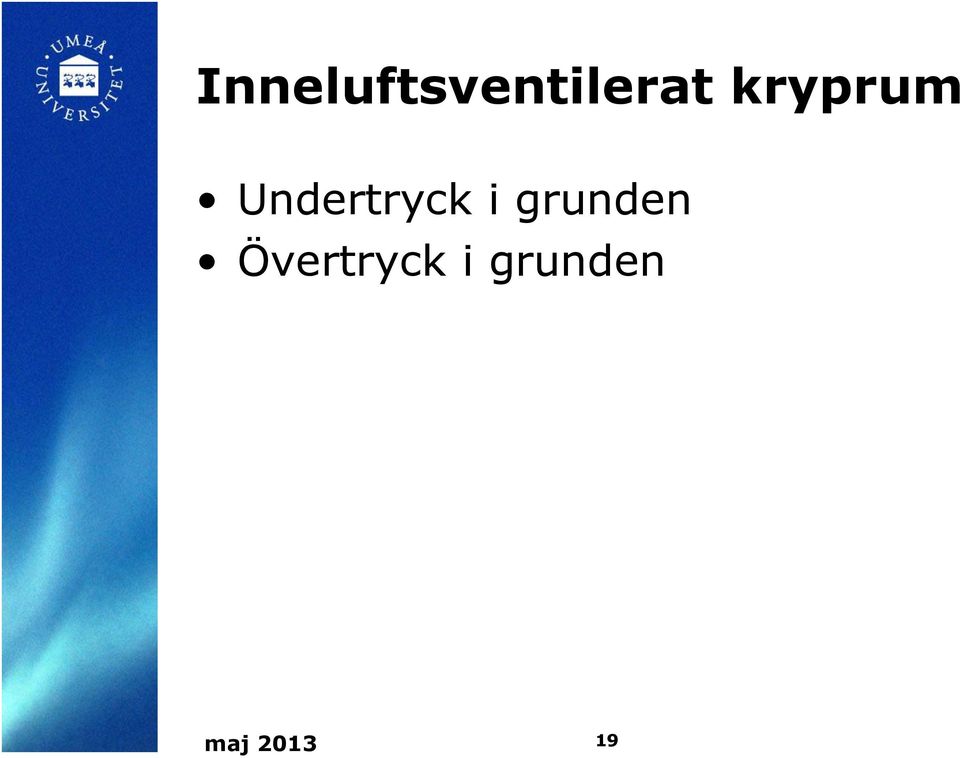

19 Inneluftsventilerat kryprum Undertryck i grunden Övertryck i grunden maj

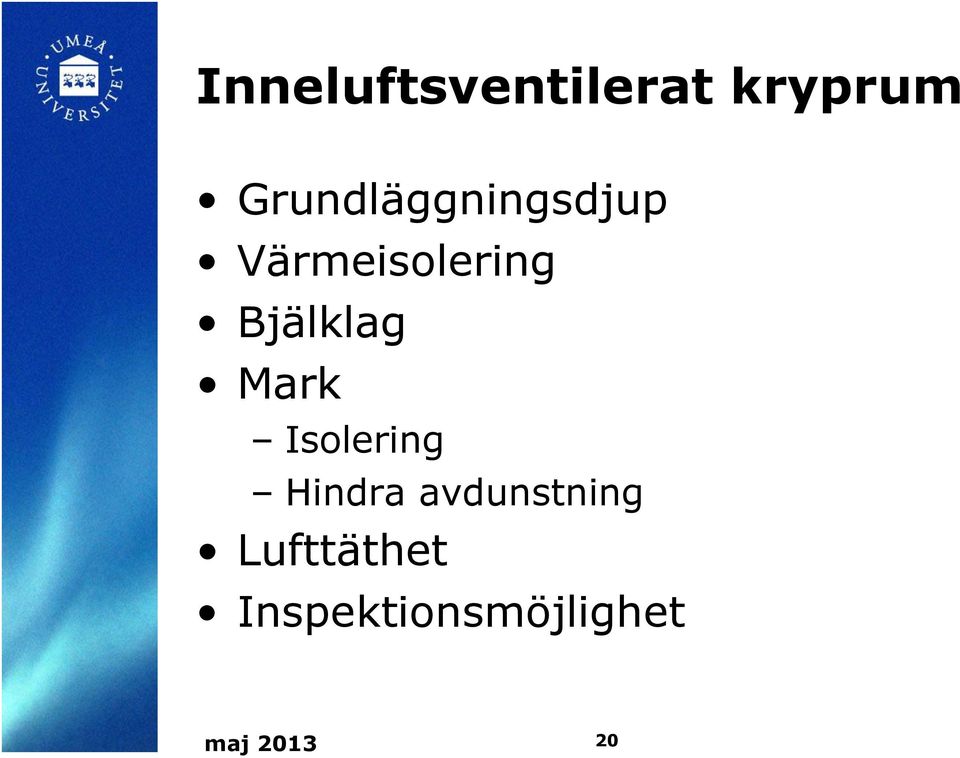

20 Inneluftsventilerat kryprum Grundläggningsdjup Värmeisolering Bjälklag Mark Isolering Hindra avdunstning Lufttäthet Inspektionsmöjlighet maj

21 Undersökning Bygg & teknik Kryprum, 38% andel av alla undersökta byggnader Småhus, 41% Flerbostadshus, 14% Lokalbyggnader, 28% Kryprum med fuktskador, 26% andel byggnader med kryprum eller liknande Småhus, 26% Flerbostadshus, 20% Lokalbyggnader, 48% maj

22 Problem i kryprum Ventilation saknas i 7% av uteluftsventilerade kryprum Efter 1990: 6% fuktskador (uteluftsvent) 90% fuktkänsliga konstruktioner 71% av fuktskadade kryprum har spår av fritt vatten maj

23 Platta på mark Kantförstyvad platta Uttorkning av byggfukt Grundläggniningsdjup Sockelhöjd Radontätning Undvik läckage från installationer maj

24 Platta på mark Torka ut platta innan mattläggning Dränering tillräckligt djupt Kapillärbrytande material under plattan Ingen direktkontakt trä-betong Ångspärr mellan golvbeläggning och platta Luftspalt mellan golvbeläggning och platta Rengör platta maj

25 Undersökning Bygg & teknik Platta på mark, 31% andel av alla undersökta byggnader Småhus, 30% Flerbostadshus, 34% Lokalbyggnader, 35% Platta på mark med fuktskador, 7% av alla undersökta byggnader Småhus, 8% Flerbostadshus, 1% Lokalbyggnader, 3% maj

26 Undersökning Bygg & teknik Platta på mark med fuktskador, 7% av alla undersökta byggnader Småhus, 8% Flerbostadshus, 1% Lokalbyggnader, 3% Platta på mark med uppreglat golv och fuktskador, 75% av alla byggnader med platta på mark och fuktskador Småhus, 76% Flerbostadshus, 55% Lokalbyggnader, 48% maj

27 Problem platta på mark Platta med uppreglat golv Inga fuktskador med byggår 86-05, inga byggnader med uppreglat golv maj

28 Grundläggningssätt källare Påle 16 maj 2013 Sara Bäckström 28

29 Pålar 16 maj 2013 Sara Bäckström 29

30 Grundläggning med Pålar 16 maj 2013 Sara Bäckström 30

31 Grundläggning med Pålar 16 maj 2013 Sara Bäckström 31

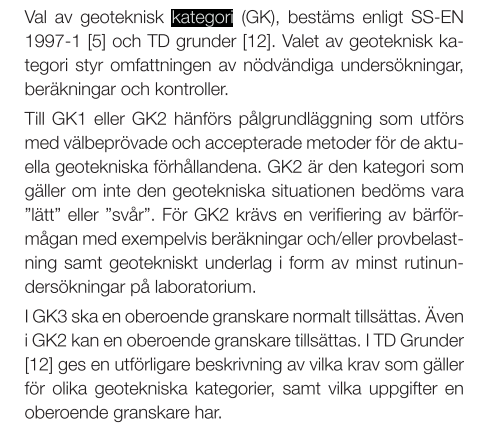

32 16 maj 2013 Sara Bäckström 32
