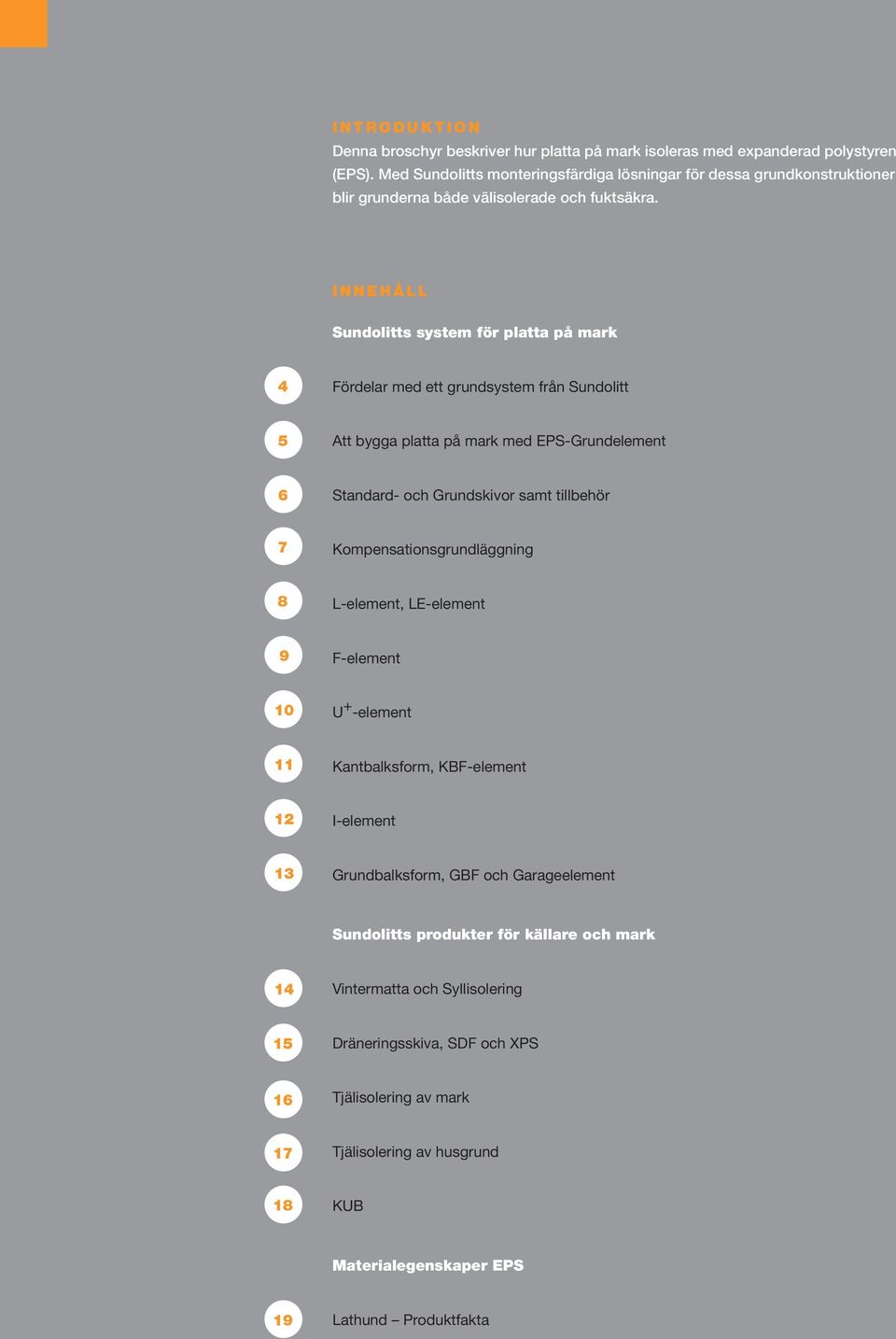

2 Introduktion Denna broschyr beskriver hur platta på mark isoleras med expanderad polystyren (EPS). Med Sundolitts monteringsfärdiga lösningar för dessa grundkonstruktioner blir grunderna både välisolerade och fuktsäkra. Innehåll Sundolitts system för platta på mark 4 Fördelar med ett grundsystem från Sundolitt 5 Att bygga platta på mark med EPS-Grundelement 6 Standard- och Grundskivor samt tillbehör 7 Kompensationsgrundläggning 8 L-element, LE-element 9 F-element 10 U + -element 11 Kantbalksform, KBF-element 12 I-element 13 Grundbalksform, GBF och Garageelement Sundolitts produkter för källare och mark 14 Vintermatta och Syllisolering 15 Dräneringsskiva, SDF och XPS 16 Tjälisolering av mark 17 Tjälisolering av husgrund 18 KUB Materialegenskaper EPS 19 Lathund Produktfakta

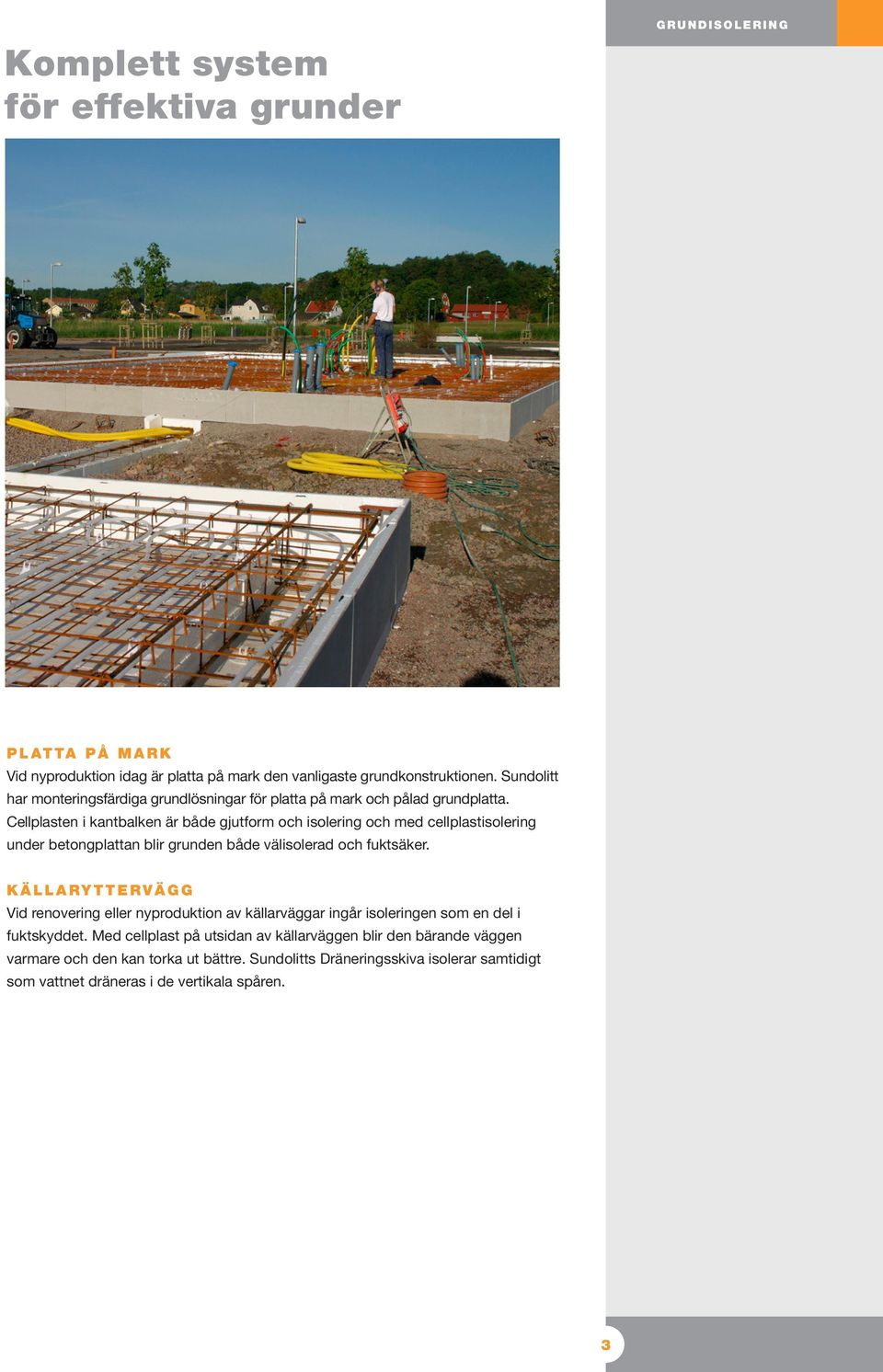

3 Komplett system för effektiva grunder Grundisolering Platta på mark Vid nyproduktion idag är platta på mark den vanligaste grundkonstruktionen. Sundolitt har monteringsfärdiga grundlösningar för platta på mark och pålad grundplatta. Cellplasten i kantbalken är både gjutform och isolering och med cellplastisolering under betongplattan blir grunden både välisolerad och fuktsäker. Källaryttervägg Vid renovering eller nyproduktion av källarväggar ingår isoleringen som en del i fuktskyddet. Med cellplast på utsidan av källarväggen blir den bärande väggen varmare och den kan torka ut bättre. Sundolitts Dräneringsskiva isolerar samtidigt som vattnet dräneras i de vertikala spåren. 3

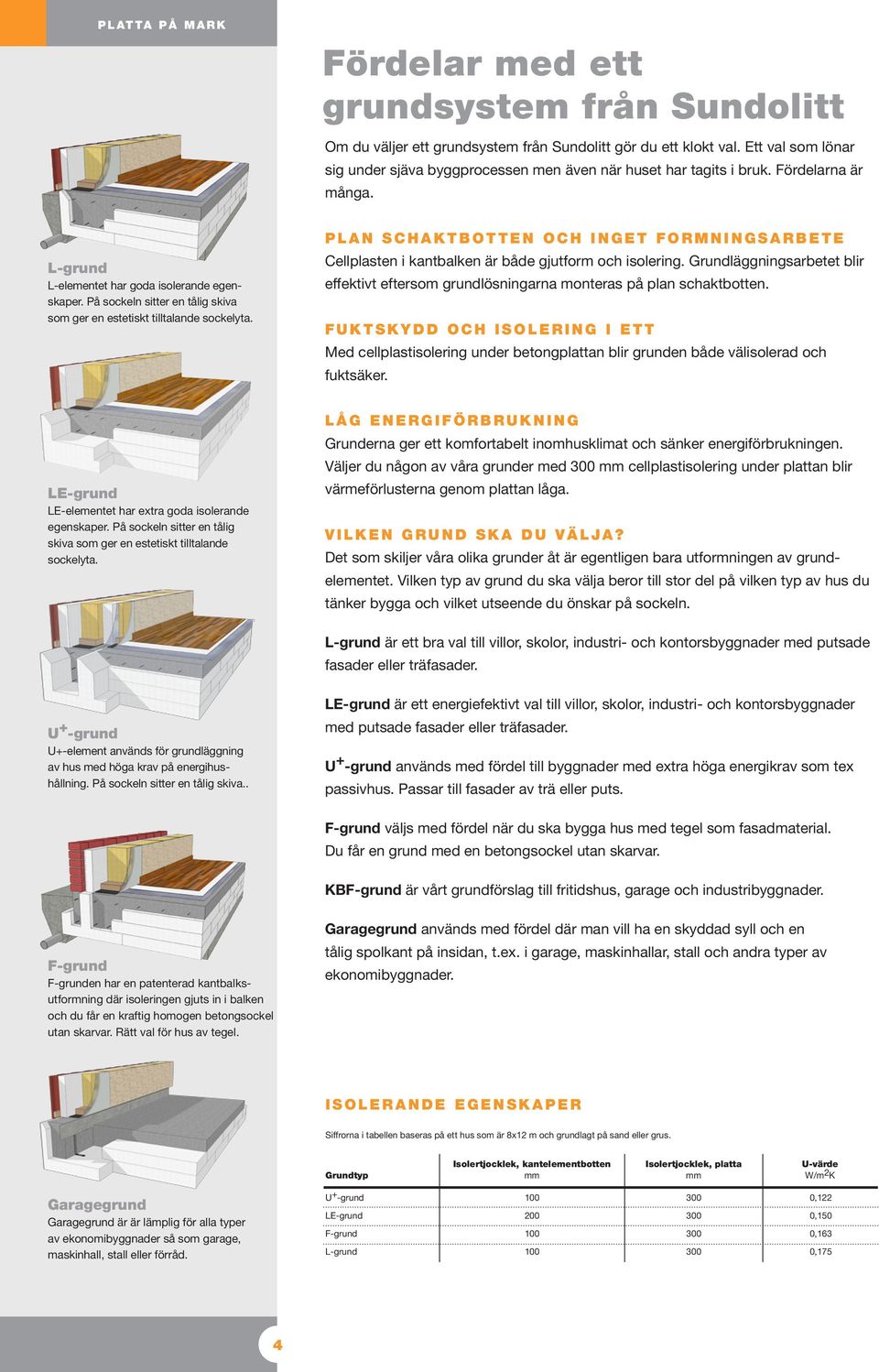

4 Platta på mark Fördelar med ett grundsystem från Sundolitt Om du väljer ett grundsystem från Sundolitt gör du ett klokt val. Ett val som lönar sig under sjäva byggprocessen men även när huset har tagits i bruk. Fördelarna är många. L-grund L-elementet har goda isolerande egenskaper. På sockeln sitter en tålig skiva som ger en estetiskt tilltalande sockelyta. Plan schaktbotten och inget formningsarbete Cellplasten i kantbalken är både gjutform och isolering. Grundläggningsarbetet blir effektivt eftersom grundlösningarna monteras på plan schaktbotten. Fuktskydd och isolering i ett Med cellplastisolering under betongplattan blir grunden både välisolerad och fuktsäker. LE-grund LE-elementet har extra goda isolerande egen skaper. På sockeln sitter en tålig skiva som ger en estetiskt tilltalande sockelyta. Låg energiförbrukning Grunderna ger ett komfortabelt inomhusklimat och sänker energiförbrukningen. Väljer du någon av våra grunder med 0 mm cellplastisolering under plattan blir värmeförlusterna genom plattan låga. Vilken grund ska du välja? Det som skiljer våra olika grunder åt är egentligen bara utformningen av grundelementet. Vilken typ av grund du ska välja beror till stor del på vilken typ av hus du tänker bygga och vilket utseende du önskar på sockeln. L-grund är ett bra val till villor, skolor, industri- och kontorsbyggnader med putsade fasader eller träfasader. U + -grund U+-element används för grundläggning av hus med höga krav på energihushållning. På sockeln sitter en tålig skiva.. LE-grund är ett energiefektivt val till villor, skolor, industri- och kontorsbyggnader med putsade fasader eller träfasader. U + -grund används med fördel till byggnader med extra höga energikrav som tex passivhus. Passar till fasader av trä eller puts. F-grund väljs med fördel när du ska bygga hus med tegel som fasadmaterial. Du får en grund med en betongsockel utan skarvar. KBF-grund är vårt grundförslag till fritidshus, garage och industribyggnader. F-grund F-grunden har en patenterad kant balksutformning där isoleringen gjuts in i balken och du får en kraftig homogen betongsockel utan skarvar. Rätt val för hus av tegel. Garagegrund används med fördel där man vill ha en skyddad syll och en tålig spolkant på insidan, t.ex. i garage, maskinhallar, stall och andra typer av ekonomibyggnader. Isolerande egenskaper Siffrorna i tabellen baseras på ett hus som är 8x12 m och grundlagt på sand eller grus. Grundtyp Isolertjocklek, kantelementbotten mm Isolertjocklek, platta mm U-värde W/m 2 K Garagegrund Garagegrund är är lämplig för alla typer av ekonomibyggnader så som garage, maskinhall, stall eller förråd. U + -grund LE-grund F-grund L-grund ,122 0,1 0,163 0,175 4

5 Att bygga platta på mark med Sundolitts grundelement Platta på mark Betong Golvvärmerör Armeringsmatta Sundolitt Isolerskiva Sundolitt grundelement med fibercementskiva Kantbalksarmering Dränerande material Förarbete Schakta av markytan till anvisat grundläggningsdjup och lägg ut dräneringsrören. Underkanten på dräneringsröret ska ligga minst 1 mm lägre än husgrunden. Fyllnadsmaterialet runt röret ska vara dränerande. På schaktbotten läggs dränerande material med minsta tjocklek mm. Exempel på dräneringslager är krossat bergmaterial där större delen av kornen ligger mellan 8 till 16 mm. Lagret behöver inte vara kapillärbrytande, tvättad makadam, eftersom EPS-isoleringen har denna funktion. Dräneringslagret komprimeras väl och avjämnas med ett tunt lager finkornig makadam vid kantbalkarna. Om marken består av finkorniga jordarter finns det en risk att jordpartiklarna kan tränga in i och försämra det dränerande lagret. När jordarterna i undergrunden är lera, silt eller fin sand bör en fiberduk placeras mellan jordlagret och det dränerande lagret. Kompletta isolersystem enkel montering Sundolitts grunder levereras i paketlösningar med färdiga hörn och tillbehör. Arbetet går smidigt eftersom grundelementen är både gjutform och isolering i ett. (Vid montering av höga element behövs glesform). Vid montering sätts alla hörnelement ut först och sedan binds dessa samman med de raka grundelementen. När betongplattan ska isoleras med ett lager isolering väljs grundskivor med den kapillärbrytande G-falsen. Vid flera lager isolering väljs isolerskivor med raka kanter där skarvarna förskjuts. Tjälisolering runt grunden är en fördel för att slippa framtida tjälskador. Före gjutning motfylls elementen på utsidan till ungefär halva höjden. Betongplattan gjuts och vibreras och betongspill på grundelementens skiva spolas eller borstas bort. För varje grundsystem finns det separata monteringsanvisningar.. 5

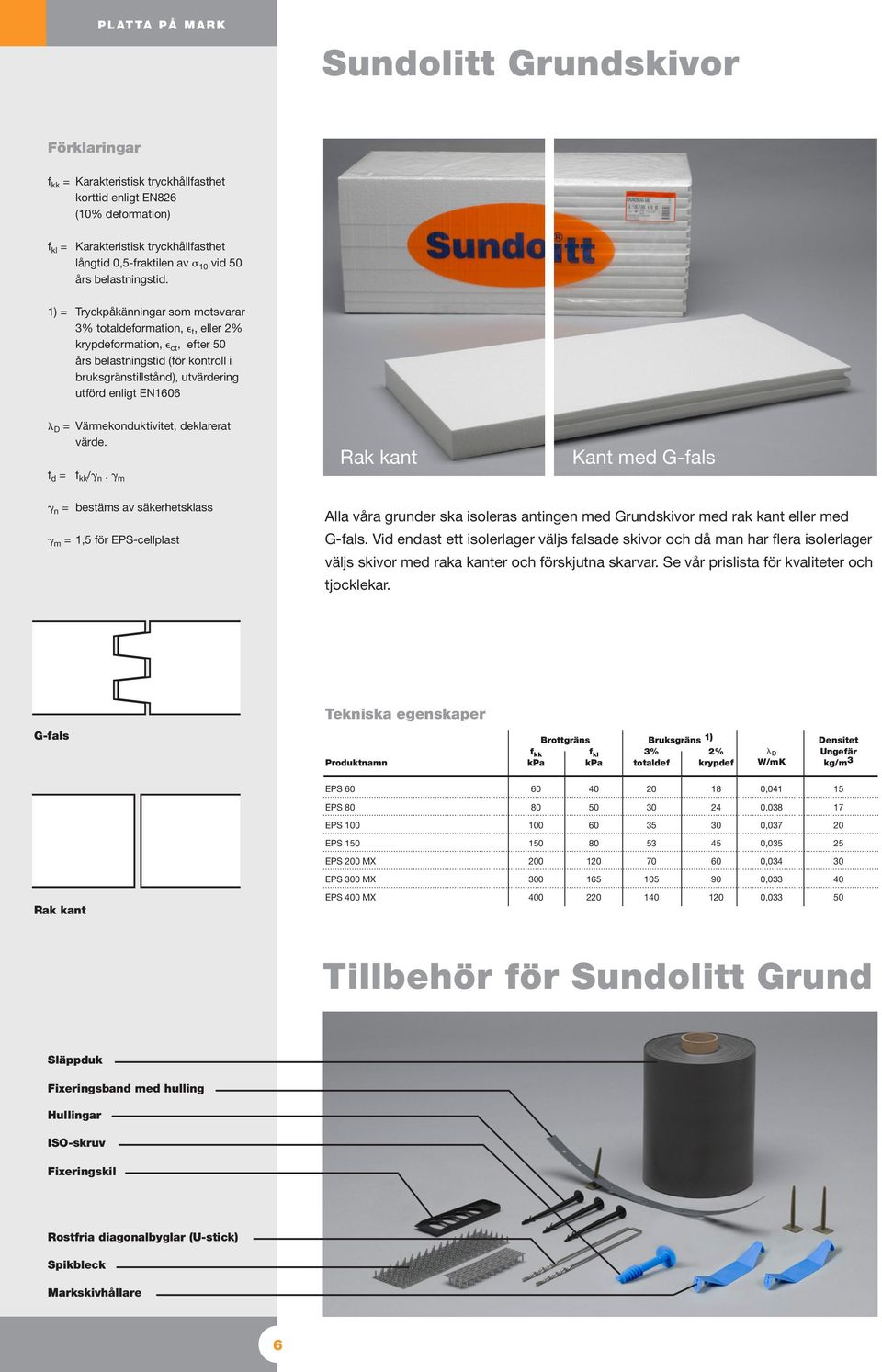

6 PLATTA PÅ MARK Sundolitt Grundskivor Förklaringar = Karakteristisk tryckhållfasthet korttid enligt EN826 (10% deformation) = Karakteristisk tryckhållfasthet långtid 0,5-fraktilen av 10 vid års belastningstid. 1) = Tryckpåkänningar som motsvarar 3% total deformation, t, eller 2% krypdeformation, ct, efter års belastningstid (för kontroll i bruksgränstillstånd), utvärdering utförd enligt EN16 D = Värmekonduktivitet, deklarerat värde. f d = / n. m Rak kant Kant med G-fals n = bestäms av säkerhetsklass m = 1,5 för EPS-cellplast Alla våra grunder ska isoleras antingen med Grundskivor med rak kant eller med G-fals. Vid endast ett isolerlager väljs falsade skivor och då man har flera isolerlager väljs skivor med raka kanter och förskjutna skarvar. Se vår prislista för kvaliteter och tjocklekar. G-fals Produktnamn kpa Brottgräns Bruksgräns 1) 3% kpa totaldef 2% krypdef D Densitet Ungefär kg/m 3 EPS , EPS 24 0, EPS 35 0, EPS , EPS MX EPS 0 MX Rak kant EPS MX 220 Tillbehör för Sundolitt Grund Släppduk Fixeringsband med hulling Hullingar ISO-skruv Fixeringskil Rostfria diagonalbyglar (U-stick) Spikbleck Markskivhållare 6

7 Kompensationsgrundläggning Platta på mark Grundläggning med platta på mark vid dåliga grundförhållanden kräver ofta särskilda åtgärder. En bra och rationell metod är kompensationsgrundläggning med Sundolitt Lättfyllnadsblock och standardskivor, därmed kan grundförstärkning med pålar undvikas. Grundkonstruktionens styvhet kan ökas avsevärt genom att kombinera lastkompensationen med ett balksystem i betong, korsarmerat eller enkelspänt. Före utläggning av cellplastblocken utförs en avjämning med mm dränerande material. Balksystemet eller markribbdäcket byggs upp med hjälp av EPS- block och skivor. Därefter armeras konstruktionen och till sist gjuts betongen i balkarna och i den överliggande plattan. Tack vare den böjstyva konstruktionen kan punkt- och linjelaster spridas ut och ett jämnare grundtryck erhålls. För monteringsanvisning, se Sundolitts hemsida. Lättfyllnadsblock Exempel på grundplan Exempel på sektion av markribbdäck Dimensioner Tjocklek (mm) Bredd (mm) Längd (mm) Block för Markribbdäck, 0 Lättfyllnadsblock 2, 0 2 Produktnamn Brottgräns kpa kpa Tillåten långtidslast, kpa 3% totaldef. 2% krympdef. Värmekonduktivitet D Block för markribbdäck EPS Lättfyllnadsblock, EPS 35 0, ,038 7

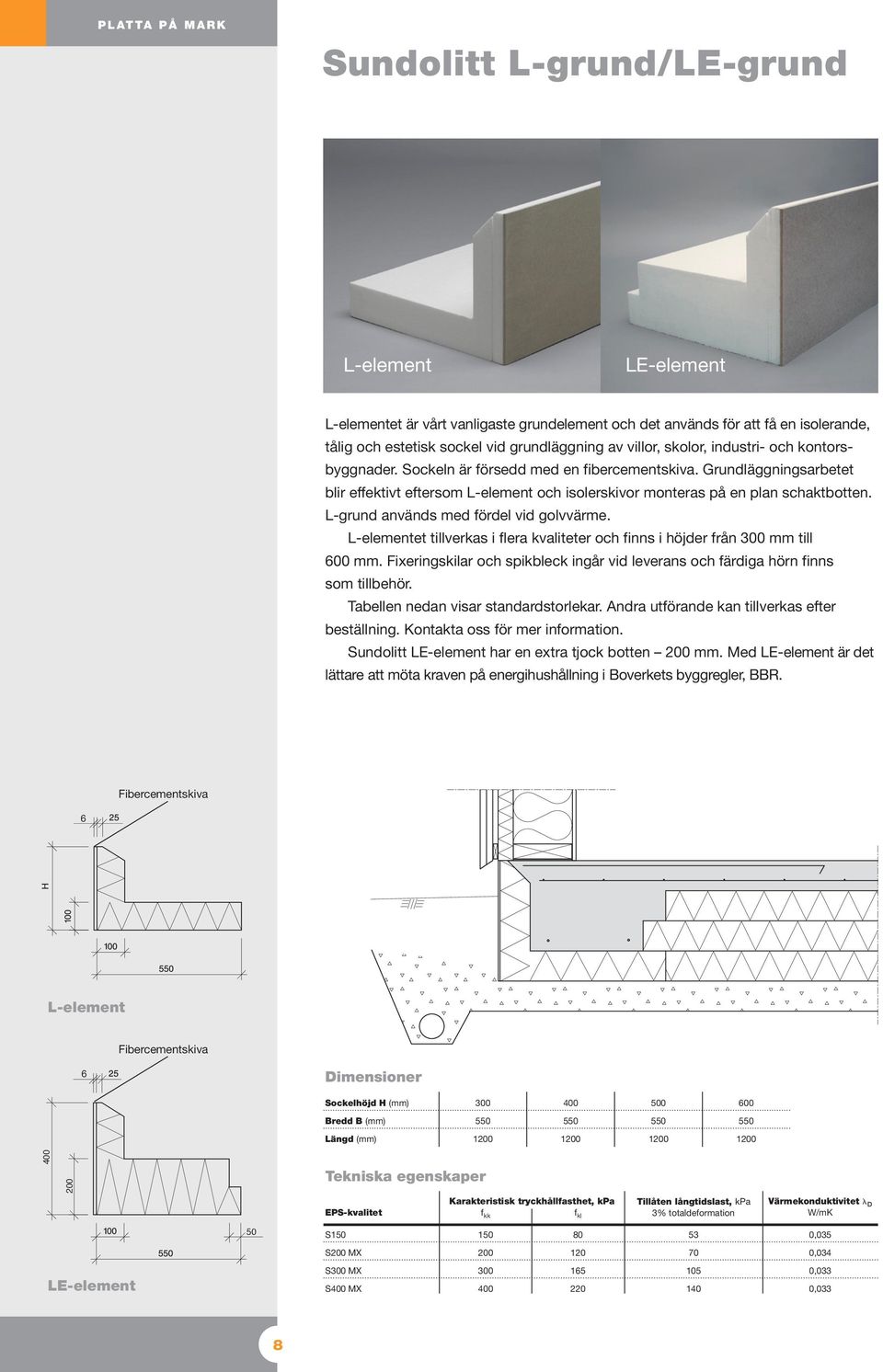

8 Platta på mark Sundolitt L-grund/LE-grund L-element LE-element L-elementet är vårt vanligaste grundelement och det används för att få en isolerande, tålig och estetisk sockel vid grundläggning av villor, skolor, industri- och kontorsbyggnader. Sockeln är försedd med en fibercementskiva. Grundläggningsarbetet blir effektivt eftersom L-element och isolerskivor monteras på en plan schaktbotten. L-grund används med fördel vid golvvärme. L-elementet tillverkas i flera kvaliteter och finns i höjder från 0 mm till 0 mm. Fixeringskilar och spikbleck ingår vid leverans och färdiga hörn finns som tillbehör. Tabellen nedan visar standardstorlekar. Andra utförande kan tillverkas efter beställning. Kontakta oss för mer information. Sundolitt LE-element har en extra tjock botten mm. Med LE-element är det lättare att möta kraven på energihushållning i Boverkets byggregler, BBR. Fibercementskiva 6 L-element Fibercementskiva 6 Dimensioner Sockelhöjd H (mm) Bredd B (mm) Längd (mm) EPS-kvalitet Karakteristisk tryckhållfasthet, kpa Tillåten långtidslast, kpa 3% totaldeformation Värmekonduktivitet D S ,035 S MX LE-element S0 MX S MX

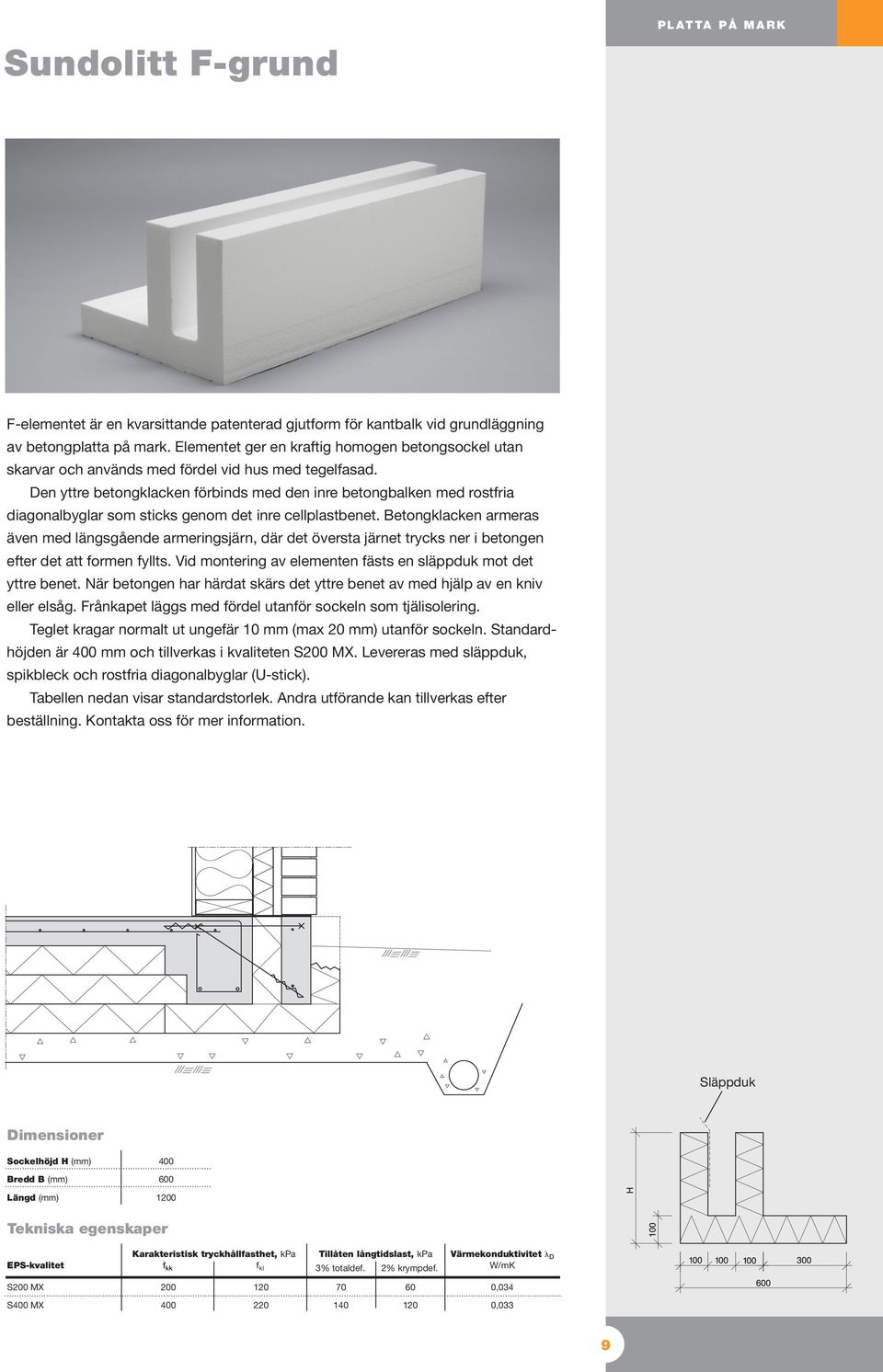

9 Sundolitt F-grund Platta på mark F-elementet är en kvarsittande patenterad gjutform för kantbalk vid grundläggning av betongplatta på mark. Elementet ger en kraftig homogen betongsockel utan skarvar och används med fördel vid hus med tegelfasad. Den yttre betongklacken förbinds med den inre betongbalken med rostfria diagonalbyglar som sticks genom det inre cellplastbenet. Betongklacken armeras även med längsgående armeringsjärn, där det översta järnet trycks ner i betongen efter det att formen fyllts. Vid montering av elementen fästs en släppduk mot det yttre benet. När betongen har härdat skärs det yttre benet av med hjälp av en kniv eller elsåg. Frånkapet läggs med fördel utanför sockeln som tjälisolering. Teglet kragar normalt ut ungefär 10 mm (max 20 mm) utanför sockeln. Standardhöjden är mm och tillverkas i kvaliteten S MX. Levereras med släppduk, spikbleck och rostfria diagonalbyglar (U-stick). Tabellen nedan visar standardstorlek. Andra utförande kan tillverkas efter beställning. Kontakta oss för mer information. Släppduk Dimensioner Sockelhöjd H (mm) Bredd B (mm) Längd (mm) 0 EPS-kvalitet Karakteristisk tryckhållfasthet, kpa Tillåten långtidslast, kpa 3% totaldef. 2% krympdef. Värmekonduktivitet D S MX S MX 220 9

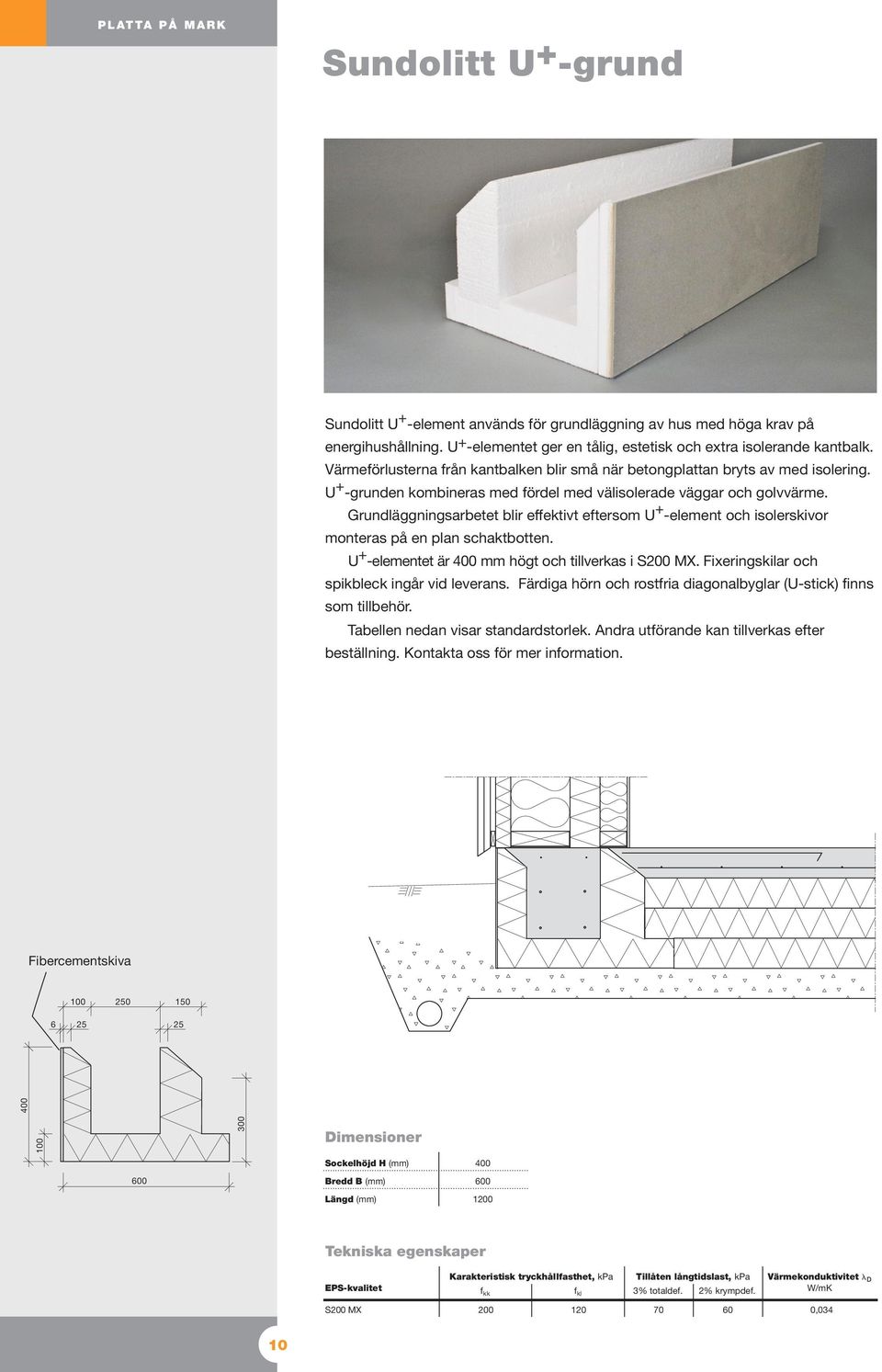

10 Platta på mark Sundolitt U + -grund Sundolitt U + -element används för grundläggning av hus med höga krav på energihushållning. U + -elementet ger en tålig, estetisk och extra isolerande kantbalk. Värmeförlusterna från kantbalken blir små när betongplattan bryts av med isolering. U + -grunden kombineras med fördel med välisolerade väggar och golvvärme. Grundläggningsarbetet blir effektivt eftersom U + -element och isolerskivor monteras på en plan schaktbotten. U + -elementet är mm högt och tillverkas i S MX. Fixeringskilar och spikbleck ingår vid leverans. Färdiga hörn och rostfria diagonalbyglar (U-stick) finns som tillbehör. Tabellen nedan visar standardstorlek. Andra utförande kan tillverkas efter beställning. Kontakta oss för mer information. Fibercementskiva Dimensioner Sockelhöjd H (mm) 0 Bredd B (mm) 0 Längd (mm) EPS-kvalitet Karakteristisk tryckhållfasthet, kpa Tillåten långtidslast, kpa 3% totaldef. 2% krympdef. Värmekonduktivitet D S MX 10

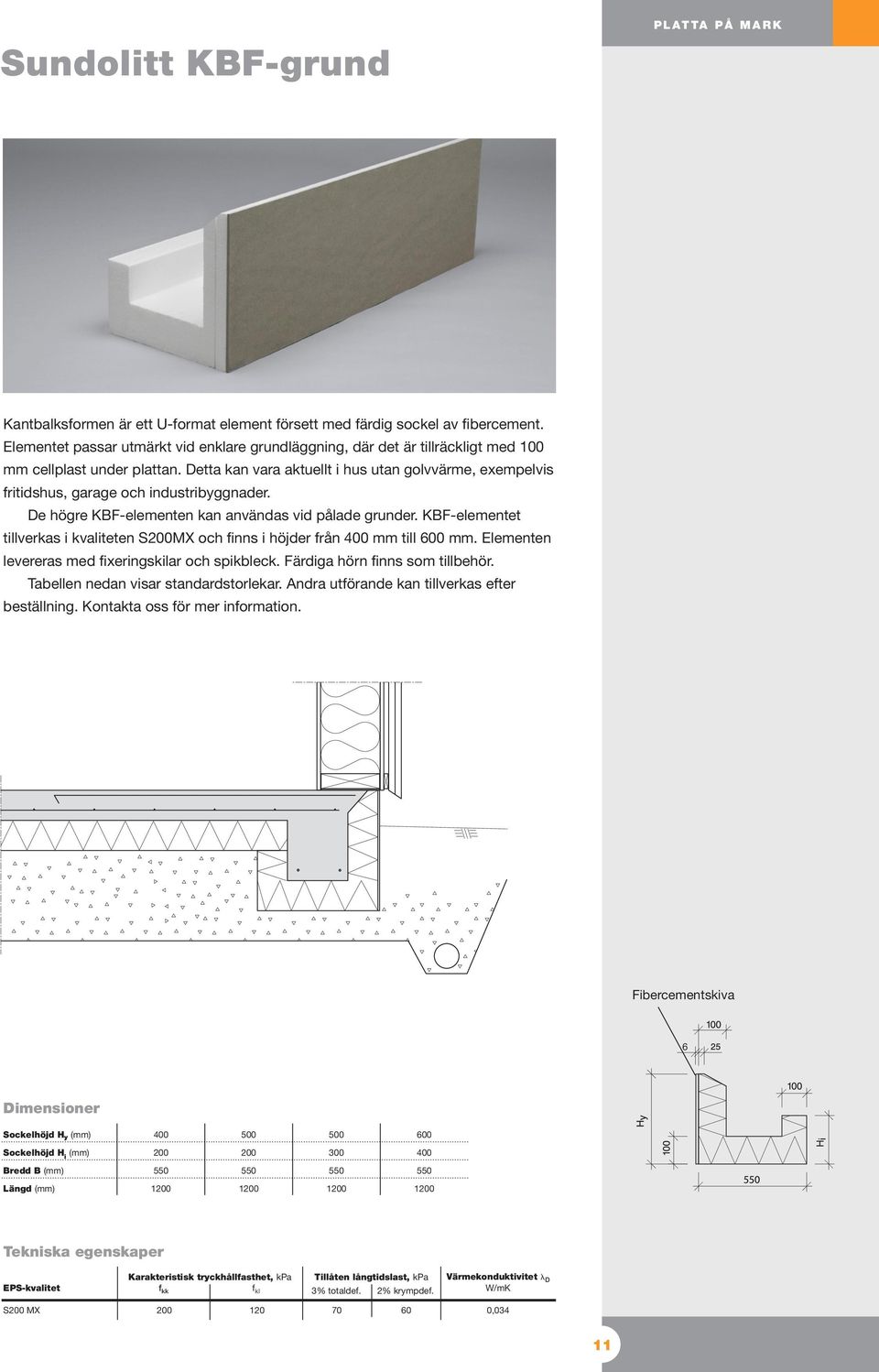

11 Sundolitt KBF-grund Platta på mark Kantbalksformen är ett U-format element försett med färdig sockel av fibercement. Elementet passar utmärkt vid enklare grundläggning, där det är tillräckligt med mm cellplast under plattan. Detta kan vara aktuellt i hus utan golvvärme, exempelvis fritidshus, garage och industribyggnader. De högre KBF-elementen kan användas vid pålade grunder. KBF-elementet tillverkas i kvaliteten SMX och finns i höjder från mm till 0 mm. Elementen levereras med fixeringskilar och spikbleck. Färdiga hörn finns som tillbehör. Tabellen nedan visar standardstorlekar. Andra utförande kan tillverkas efter beställning. Kontakta oss för mer information. Fibercementskiva 6 Dimensioner Sockelhöjd H y (mm) Sockelhöjd H i (mm) 0 Bredd B (mm) Längd (mm) EPS-kvalitet Karakteristisk tryckhållfasthet, kpa Tillåten långtidslast, kpa 3% totaldef. 2% krympdef. Värmekonduktivitet D S MX 11

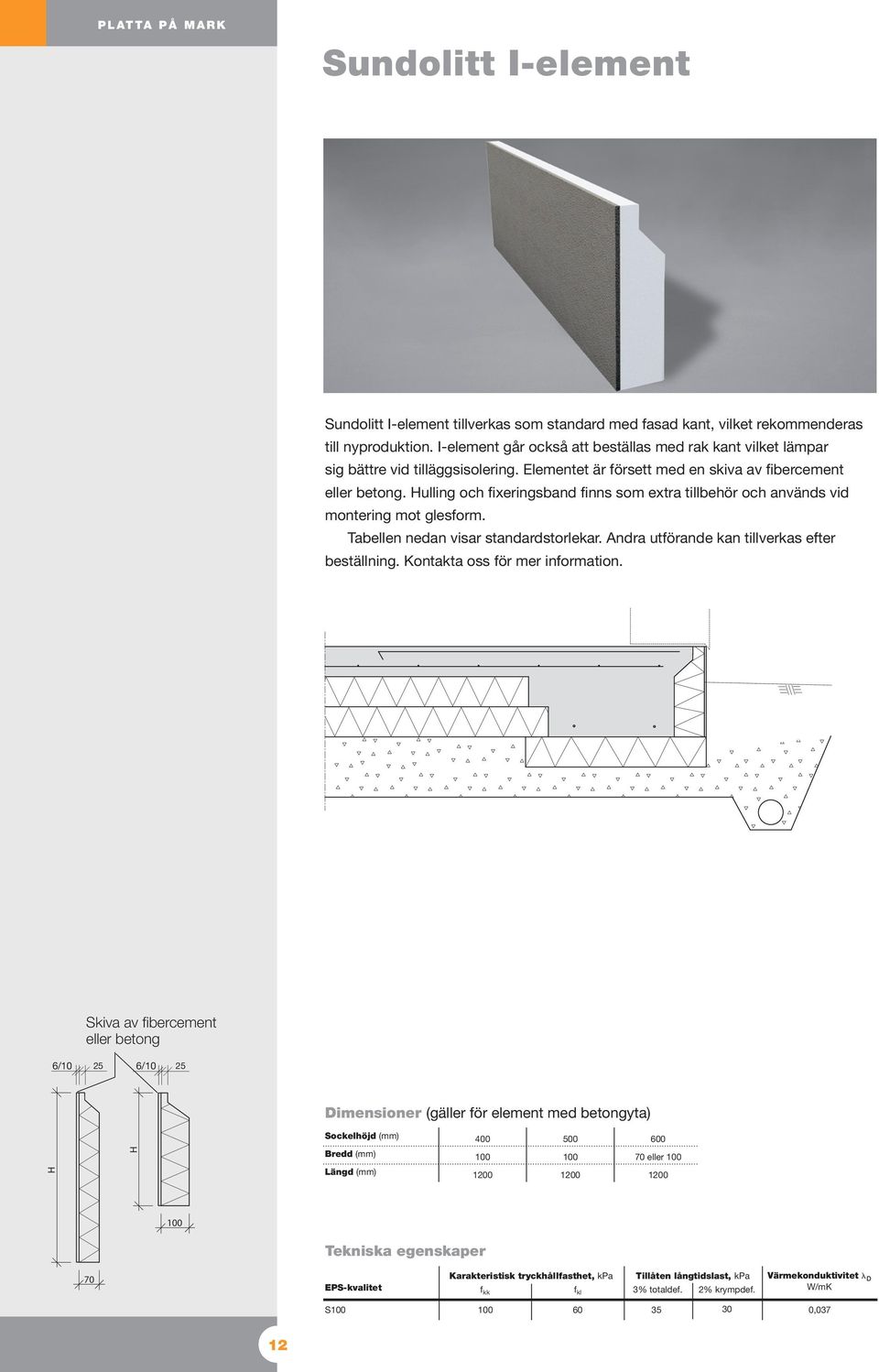

12 PLATTA PÅ MARK Sundolitt I-element Sundolitt I-element tillverkas som standard med fasad kant, vilket rekommenderas till nyproduktion. I-element går också att beställas med rak kant vilket lämpar sig bättre vid tilläggsisolering. Elementet är försett med en skiva av fibercement eller betong. Hulling och fixeringsband finns som extra tillbehör och används vid montering mot glesform. Tabellen nedan visar standardstorlekar. Andra utförande kan tillverkas efter beställning. Kontakta oss för mer information. Skiva av fibercement eller betong 6/ /10 25 Dimensioner (gäller för element med betongyta) Sockelhöjd (mm) 0 0 H Bredd (mm) eller H Längd (mm) EPS-kvalitet Karakteristisk tryckhållfasthet, kpa Tillåten långtidslast, kpa 3% totaldef. 2% krympdef. Värmekonduktivitet D S 35 0,037 12

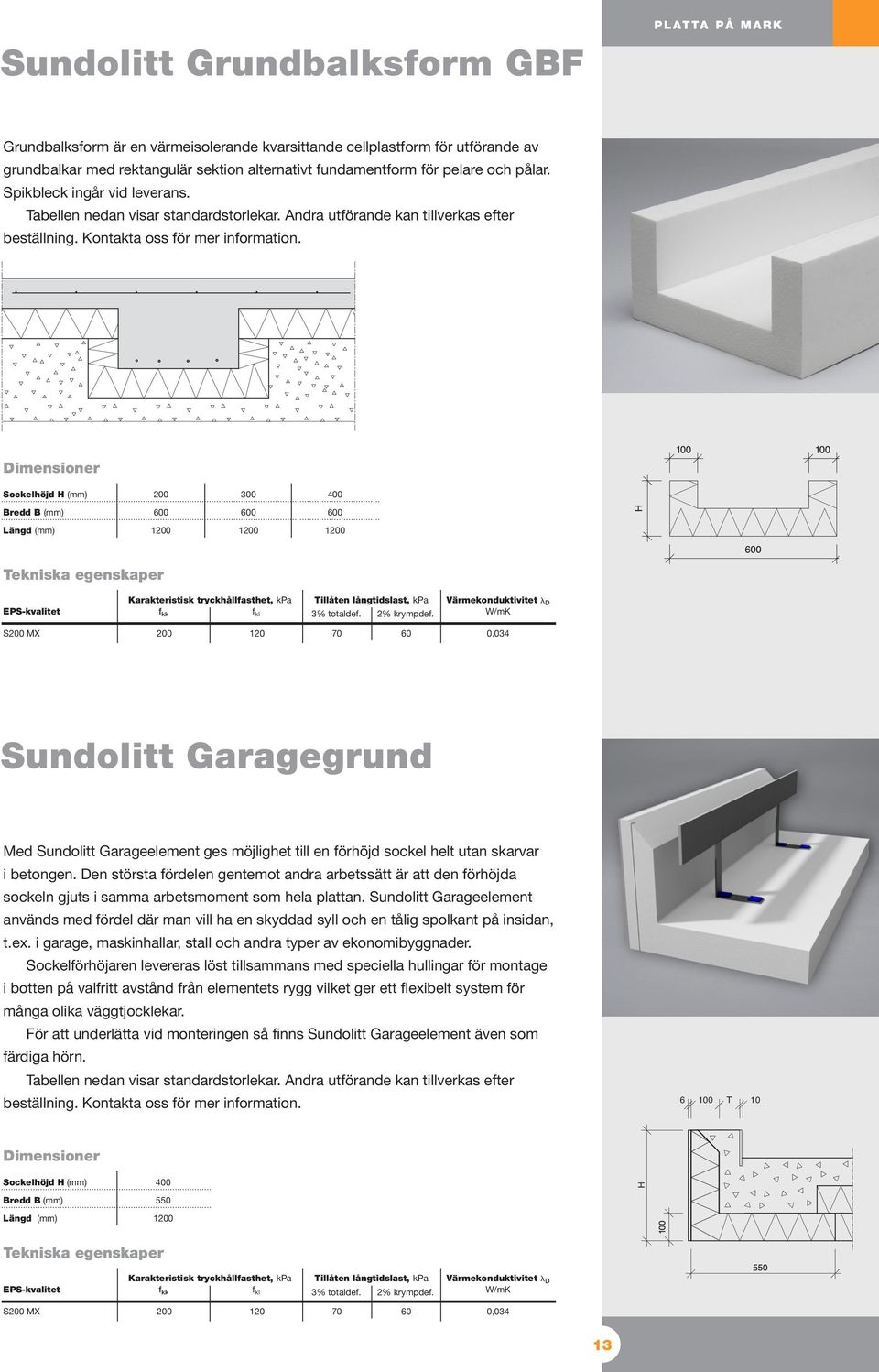

13 Sundolitt Grundbalksform GBF Platta på mark Grundbalksform är en värmeisolerande kvarsittande cellplastform för utförande av grundbalkar med rektangulär sektion alternativt fundamentform för pelare och pålar. Spikbleck ingår vid leverans. Tabellen nedan visar standardstorlekar. Andra utförande kan tillverkas efter beställning. Kontakta oss för mer information. Dimensioner Sockelhöjd H (mm) 0 Bredd B (mm) Längd (mm) EPS-kvalitet Karakteristisk tryckhållfasthet, kpa Tillåten långtidslast, kpa 3% totaldef. 2% krympdef. Värmekonduktivitet D S MX Sundolitt Garagegrund Med Sundolitt Garageelement ges möjlighet till en förhöjd sockel helt utan skarvar i betongen. Den största fördelen gentemot andra arbetssätt är att den förhöjda sockeln gjuts i samma arbetsmoment som hela plattan. Sundolitt Garageelement används med fördel där man vill ha en skyddad syll och en tålig spolkant på insidan, t.ex. i garage, maskinhallar, stall och andra typer av ekonomibyggnader. Sockelförhöjaren levereras löst tillsammans med speciella hullingar för montage i botten på valfritt avstånd från elementets rygg vilket ger ett flexibelt system för många olika väggtjocklekar. För att underlätta vid monteringen så finns Sundolitt Garageelement även som färdiga hörn. Tabellen nedan visar standardstorlekar. Andra utförande kan tillverkas efter beställning. Kontakta oss för mer information. 6 T 10 Dimensioner Sockelhöjd H (mm) Bredd B (mm) Längd (mm) 5 H EPS-kvalitet Karakteristisk tryckhållfasthet, kpa Tillåten långtidslast, kpa 3% totaldef. 2% krympdef. Värmekonduktivitet D S MX 13

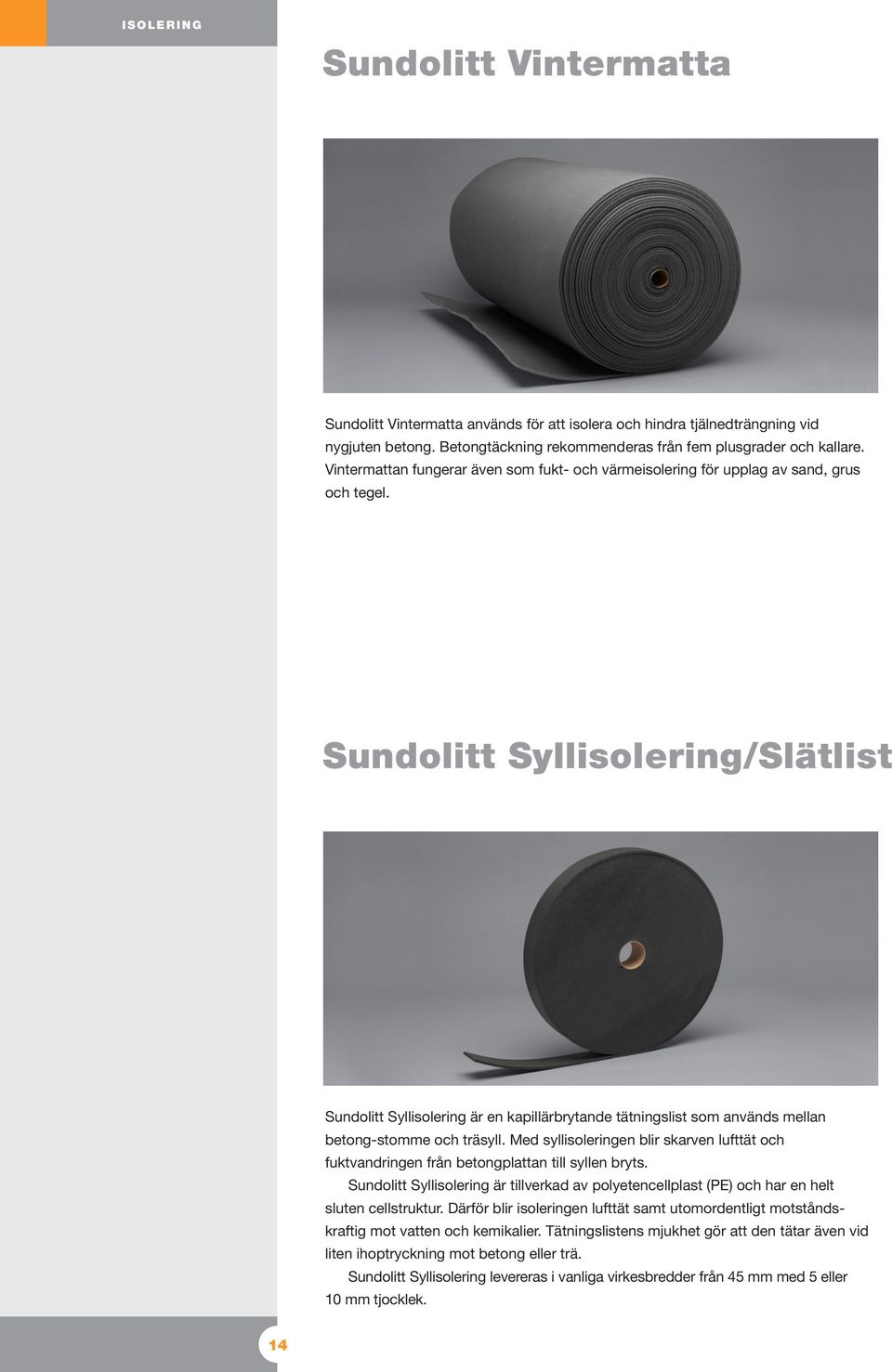

14 Isolering Sundolitt Vintermatta Sundolitt Vintermatta används för att isolera och hindra tjälnedträngning vid nygjuten betong. Betongtäckning rekommenderas från fem plusgrader och kallare. Vintermattan fungerar även som fukt- och värmeisolering för upplag av sand, grus och tegel. Sundolitt Syllisolering/Slätlist Sundolitt Syllisolering är en kapillärbrytande tätningslist som används mellan betong-stomme och träsyll. Med syllisoleringen blir skarven lufttät och fuktvandringen från betongplattan till syllen bryts. Sundolitt Syllisolering är tillverkad av polyetencellplast (PE) och har en helt sluten cellstruktur. Därför blir isoleringen lufttät samt utomordentligt motståndskraftig mot vatten och kemikalier. Tätningslistens mjukhet gör att den tätar även vid liten ihoptryckning mot betong eller trä. Sundolitt Syllisolering levereras i vanliga virkesbredder från 45 mm med 5 eller 10 mm tjocklek. 14

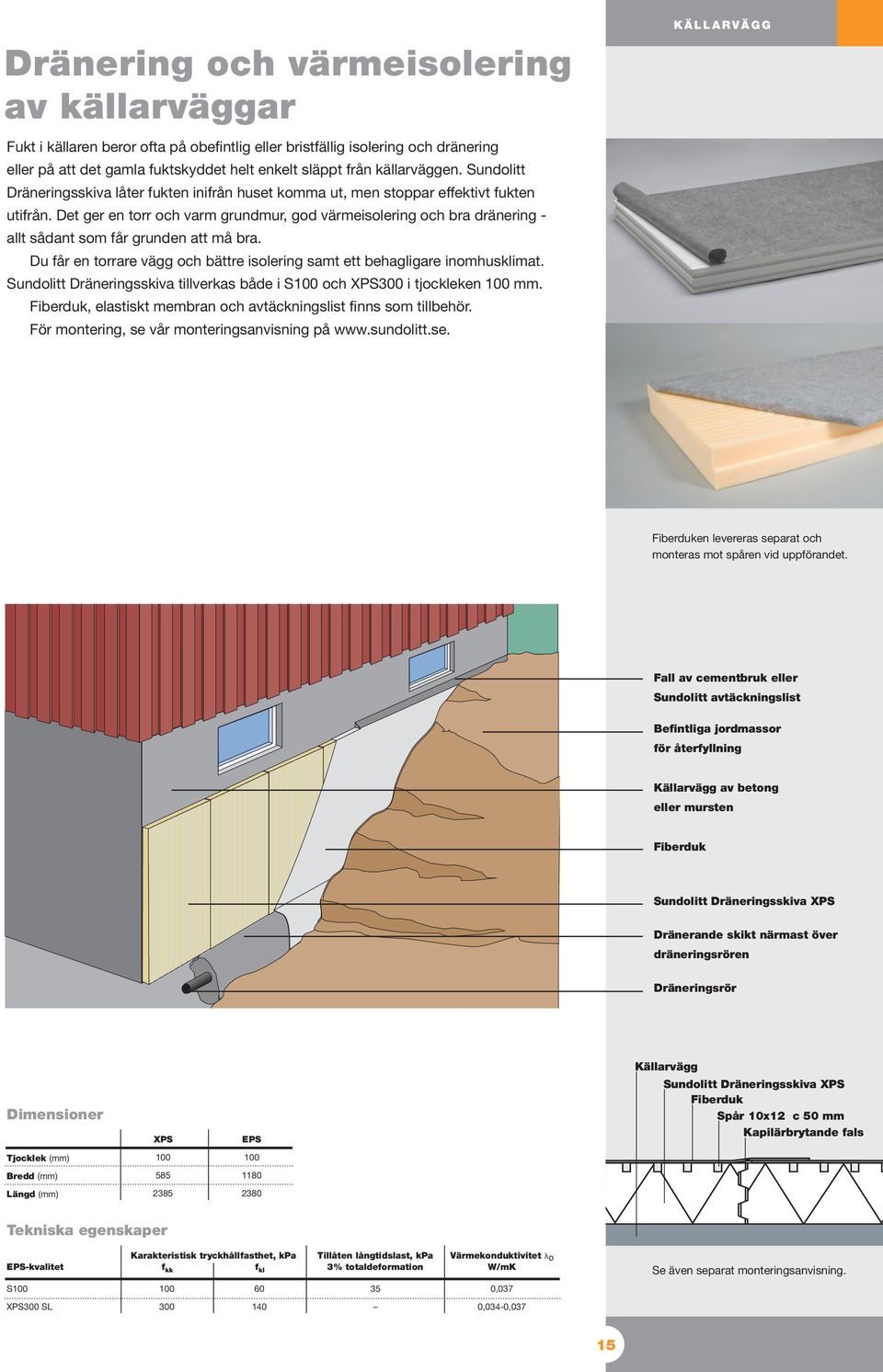

15 Dränering och värmeisolering av källarväggar Fukt i källaren beror ofta på obefintlig eller bristfällig isolering och dränering eller på att det gamla fuktskyddet helt enkelt släppt från källarväggen. Sundolitt Dräneringsskiva låter fukten inifrån huset komma ut, men stoppar effektivt fukten utifrån. Det ger en torr och varm grundmur, god värmeisolering och bra dränering - allt sådant som får grunden att må bra. Du får en torrare vägg och bättre isolering samt ett behagligare inomhusklimat. Sundolitt Dräneringsskiva tillverkas både i S och XPS0 i tjockleken mm. Fiberduk, elastiskt membran och avtäckningslist finns som tillbehör. För montering, se vår monteringsanvisning på Källarvägg Fiberduken levereras separat och monteras mot spåren vid uppförandet. Fall av cementbruk eller Sundolitt avtäckningslist Befintliga jordmassor för återfyllning Källarvägg av betong eller mursten Fiberduk Sundolitt Dräneringsskiva XPS Dränerande skikt närmast över dräneringsrören Dräneringsrör Källarvägg Dimensioner XPS EPS Sundolitt Dräneringsskiva XPS Fiberduk Spår 10x12 c mm Kapilärbrytande fals Tjocklek (mm) Bredd (mm) Längd (mm) EPS-kvalitet Karakteristisk tryckhållfasthet, kpa Tillåten långtidslast, kpa 3% totaldeformation Värmekonduktivitet D Se även separat monteringsanvisning. S 35 0,037 XPS0 SL 0-0,037 15

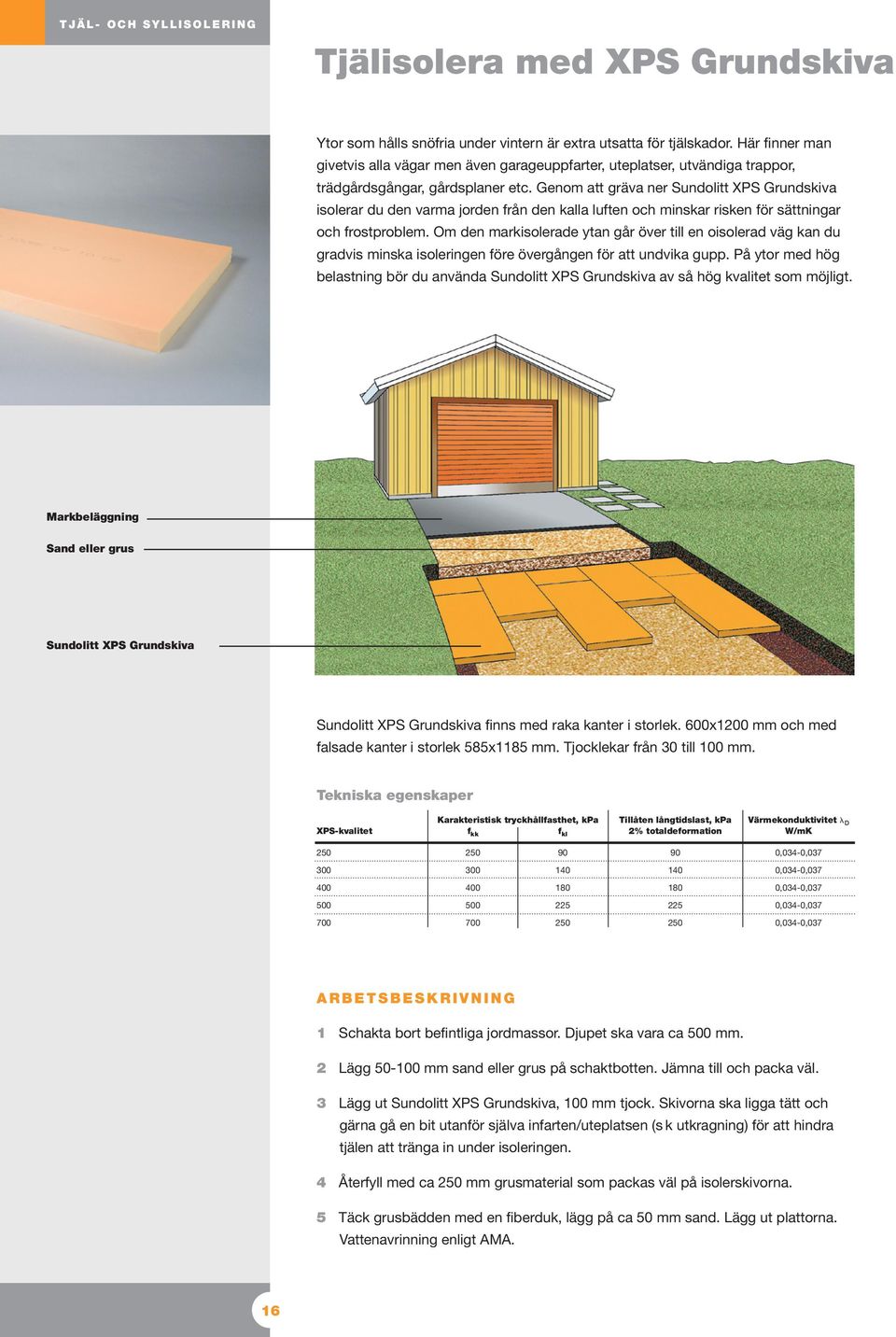

16 TJÄL- och SYLLISOLERING Tjälisolera med XPS Grundskiva Ytor som hålls snöfria under vintern är extra utsatta för tjälskador. Här finner man givetvis alla vägar men även garageuppfarter, uteplatser, utvändiga trappor, trädgårdsgångar, gårdsplaner etc. Genom att gräva ner Sundolitt XPS Grundskiva isolerar du den varma jorden från den kalla luften och minskar risken för sättningar och frostproblem. Om den markisolerade ytan går över till en oisolerad väg kan du gradvis minska isoleringen före över gången för att undvika gupp. På ytor med hög belastning bör du använda Sundolitt XPS Grundskiva av så hög kvalitet som möjligt. Markbeläggning Sand eller grus Sundolitt XPS Grundskiva Sundolitt XPS Grundskiva finns med raka kanter i storlek. 0x mm och med falsade kanter i storlek 585x1185 mm. Tjocklekar från till mm. XPS-kvalitet Karakteristisk tryckhållfasthet, kpa Tillåten långtidslast, kpa 2% totaldeformation Värmekonduktivitet D , , , , ,037 Arbetsbeskrivning 1 Schakta bort befintliga jordmassor. Djupet ska vara ca 0 mm. 2 Lägg - mm sand eller grus på schaktbotten. Jämna till och packa väl. 3 Lägg ut Sundolitt XPS Grundskiva, mm tjock. Skivorna ska ligga tätt och gärna gå en bit utanför själva infarten/uteplatsen (s k utkragning) för att hindra tjälen att tränga in under isoleringen. 4 Återfyll med ca 2 mm grusmaterial som packas väl på isolerskivorna. 5 Täck grusbädden med en fiberduk, lägg på ca mm sand. Lägg ut plattorna. Vattenavrinning enligt AMA. 16

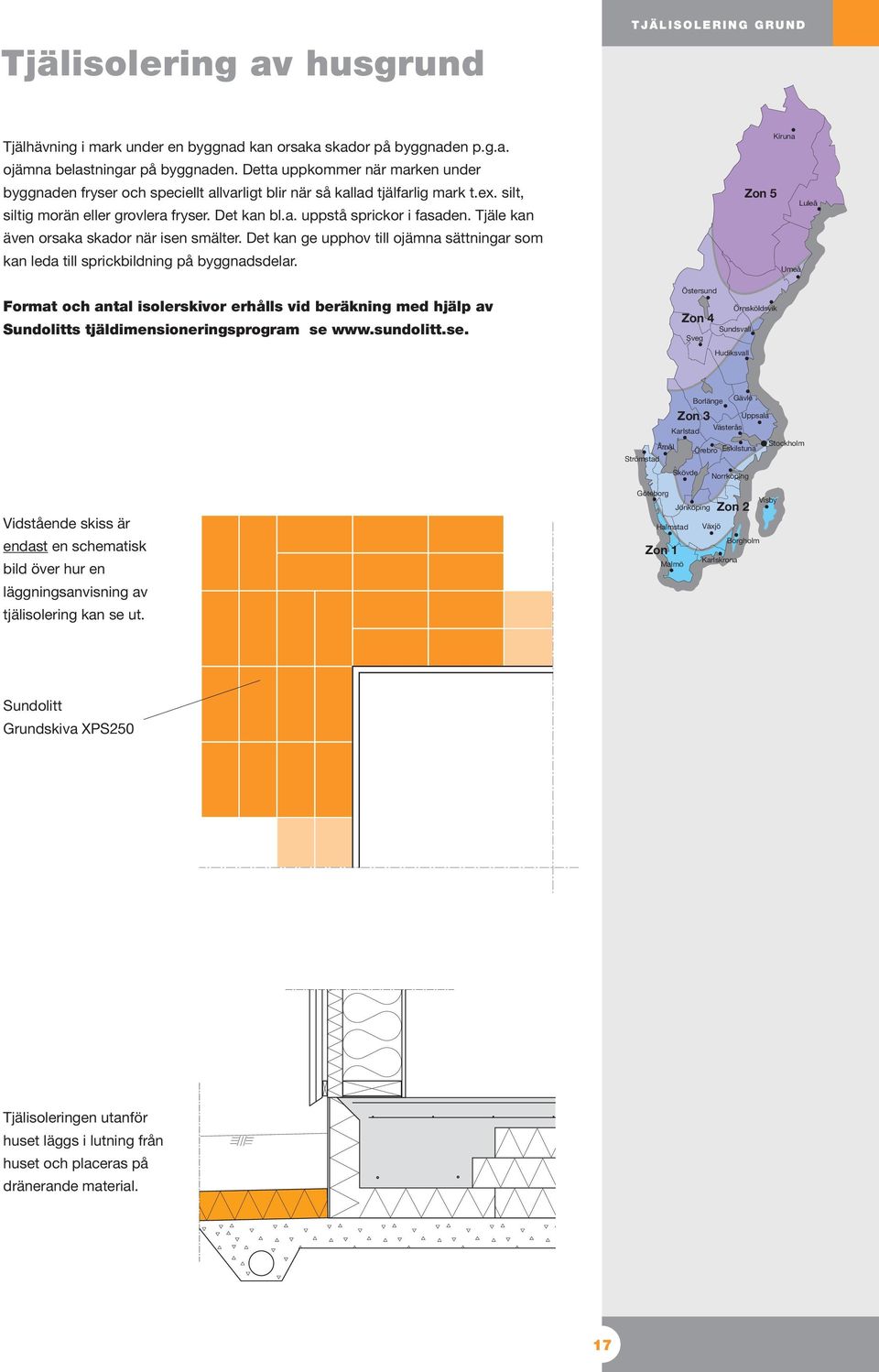

17 Tjälisolering av husgrund Tjälisolering grund Tjälhävning i mark under en byggnad kan orsaka skador på byggnaden p.g.a. Kiruna ojämna belastningar på byggnaden. Detta uppkommer när marken under byggnaden fryser och speciellt allvarligt blir när så kallad tjälfarlig mark t.ex. silt, siltig morän eller grovlera fryser. Det kan bl.a. uppstå sprickor i fasaden. Tjäle kan även orsaka skador när isen smälter. Det kan ge upphov till ojämna sättningar som kan leda till sprickbildning på byggnadsdelar. Format och antal isolerskivor erhålls vid beräkning med hjälp av Sundolitts tjäldimensioneringsprogram se Umeå Östersund Zon 4 Sundsvall Sveg Zon 5 Örnsköldsvik Luleå Hudiksvall Borlänge Gävle Zon 3 Uppsala Karlstad Västerås A mål Örebro Eskilstuna Stockholm Strömstad Skövde Norrköping Vidstående skiss är endast en schematisk bild över hur en läggningsanvisning av tjälisolering kan se ut. Göteborg Jönköping Halmstad Växjö Zon 1 Malmö Zon 2 Borgholm Karlskrona Visby Sundolitt Grundskiva XPS2 Tjälisoleringen utanför huset läggs i lutning från huset och placeras på dränerande material. 17

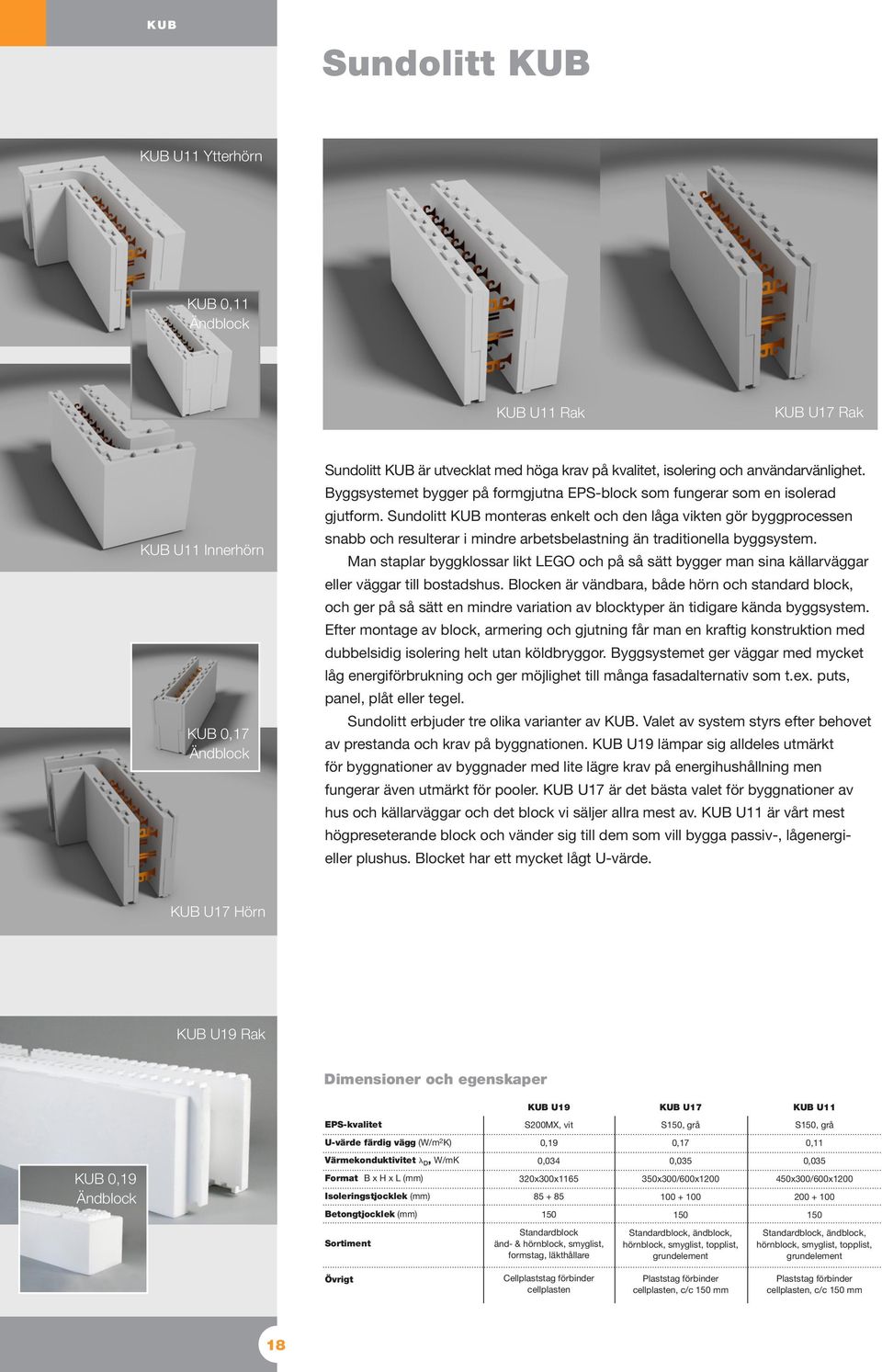

18 KUB Sundolitt KUB KUB U11 Ytterhörn KUB 0,11 Ändblock KUB U11 Rak KUB U17 Rak KUB U11 Innerhörn KUB 0,17 Ändblock Sundolitt KUB är utvecklat med höga krav på kvalitet, isolering och användarvänlighet. Byggsystemet bygger på formgjutna EPS-block som fungerar som en isolerad gjutform. Sundolitt KUB monteras enkelt och den låga vikten gör byggprocessen snabb och resulterar i mindre arbetsbelastning än traditionella byggsystem. Man staplar byggklossar likt LEGO och på så sätt bygger man sina källarväggar eller väggar till bostadshus. Blocken är vändbara, både hörn och standard block, och ger på så sätt en mindre variation av blocktyper än tidigare kända byggsystem. Efter montage av block, armering och gjutning får man en kraftig konstruktion med dubbelsidig isolering helt utan köldbryggor. Byggsystemet ger väggar med mycket låg energiförbrukning och ger möjlighet till många fasadalternativ som t.ex. puts, panel, plåt eller tegel. Sundolitt erbjuder tre olika varianter av KUB. Valet av system styrs efter behovet av prestanda och krav på byggnationen. KUB U19 lämpar sig alldeles utmärkt för byggnationer av byggnader med lite lägre krav på energihushållning men fungerar även utmärkt för pooler. KUB U17 är det bästa valet för byggnationer av hus och källarväggar och det block vi säljer allra mest av. KUB U11 är vårt mest högpreseterande block och vänder sig till dem som vill bygga passiv-, lågenergieller plushus. Blocket har ett mycket lågt U-värde. KUB U17 Hörn KUB U19 Rak Dimensioner och egenskaper KUB U19 KUB U17 KUB U11 EPS-kvalitet SMX, vit S1, grå S1, grå U-värde färdig vägg (W/m 2 K) 0,19 0,17 0,11 KUB 0,19 Ändblock Värmekonduktivitet D, Format B x H x L (mm) Isoleringstjocklek (mm) Betongtjocklek (mm) 320x0x ,035 3x0/0x + 1 0,035 4x0/0x + 1 Sortiment Standardblock änd- & hörnblock, smyglist, formstag, läkthållare Standardblock, ändblock, hörnblock, smyglist, topplist, grundelement Standardblock, ändblock, hörnblock, smyglist, topplist, grundelement Övrigt Cellplaststag förbinder cellplasten Plaststag förbinder cellplasten, c/c 1 mm Plaststag förbinder cellplasten, c/c 1 mm 18

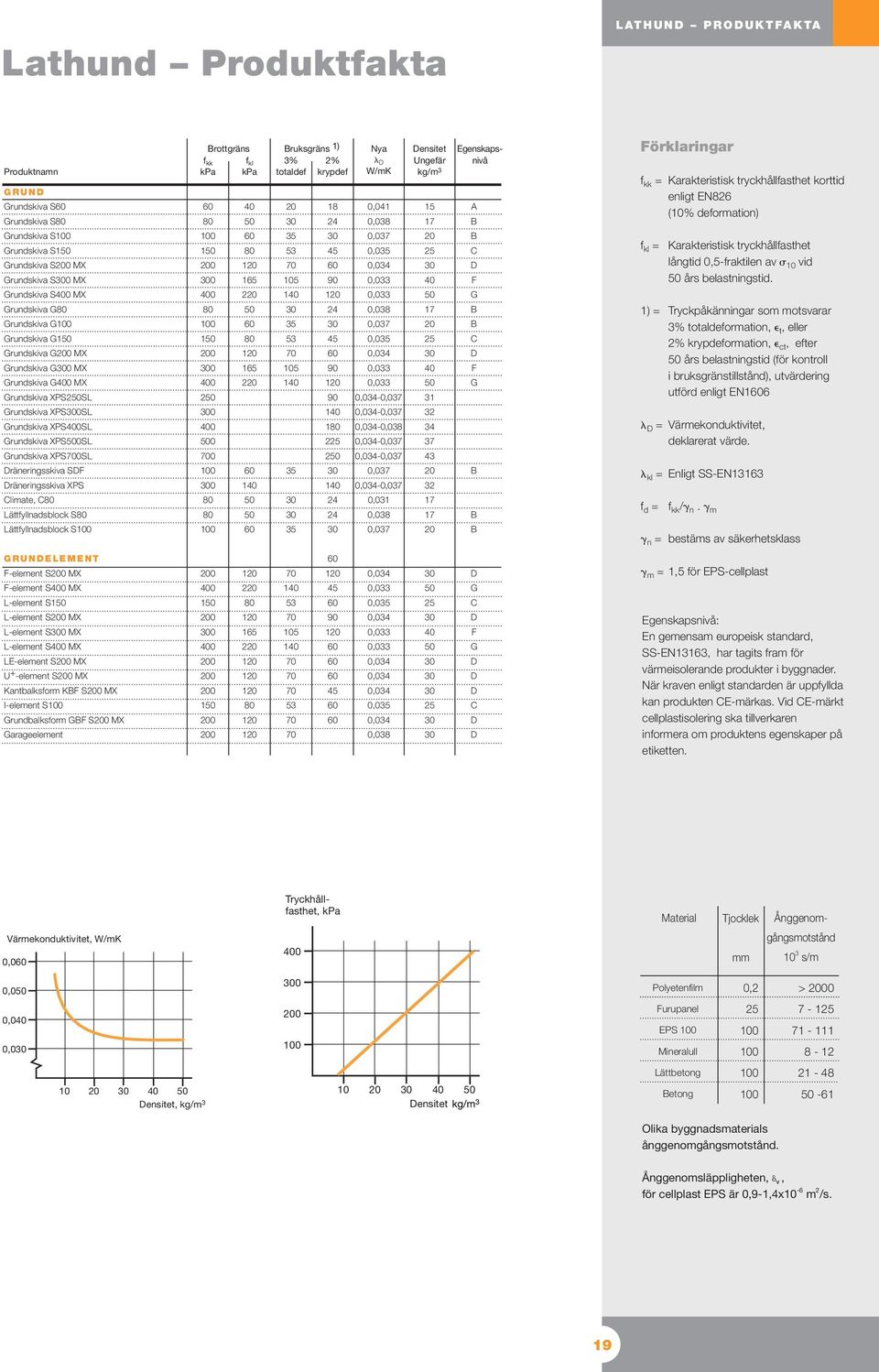

19 Lathund Produktfakta Lathund produktfakta Produktnamn Grund Grundskiva S Grundskiva S Grundskiva S Grundskiva S1 Grundskiva S MX Grundskiva S0 MX Grundskiva S MX Grundskiva G Grundskiva G Grundskiva G1 Grundskiva G MX Grundskiva G0 MX Grundskiva G MX Grundskiva XPS2SL Grundskiva XPS0SL Grundskiva XPSSL Grundskiva XPS0SL Grundskiva XPS0SL Dräneringsskiva SDF Dräneringsskiva XPS Climate, C Lättfyllnadsblock S Lättfyllnadsblock S Brottgräns Bruksgräns 1) kpa kpa 3% totaldef 2% krypdef Nya D 0,041 0,038 0,037 0,035 0,038 0,037 0,035-0,037-0,037-0,038-0,037-0,037 0,037-0,037 0,031 0,038 0,037 Densitet Ungefär kg/m Egenskapsnivå A B B C D F G B B C D F G B B B Förklaringar = Karakteristisk tryckhållfasthet korttid enligt EN826 (10% deformation) = Karakteristisk tryckhållfasthet långtid 0,5-fraktilen av 10 vid års belastningstid. 1) = Tryckpåkänningar som motsvarar 3% total deformation, t, eller 2% krypdeformation, ct, efter års belastningstid (för kontroll i bruksgränstillstånd), utvärdering utförd enligt EN16 D = Värmekonduktivitet, deklarerat värde. kl = Enligt SS-EN13163 f d = / n. m n = bestäms av säkerhetsklass Grundelement F-element S MX F-element S MX L-element S1 L-element S MX L-element S0 MX L-element S MX LE-element S MX U + -element S MX Kantbalksform KBF S MX I-element S Grundbalksform GBF S MX Garageelement ,035 0,035 0, D G C D F G D D D C D D m = 1,5 för EPS-cellplast Egenskapsnivå: En gemensam europeisk standard, SS-EN13163, har tagits fram för värmeisolerande produkter i byggnader. När kraven enligt standarden är uppfyllda kan produkten CE-märkas. Vid CE-märkt cellplastisolering ska tillverkaren informera om produktens egenskaper på etiketten. Tryckhållfasthet, kpa Material Tjocklek Ånggenom- Värmekonduktivitet, 0,0 mm gångsmotstånd 10 3 s/m 0,0 0 Polyetenfilm 0,2 > 0 0,040 0,0 Furupanel EPS Mineralull Densitet, kg/m Densitet Lättbetong Betong Olika byggnadsmaterials ånggenomgångsmotstånd. Ånggenomsläppligheten, d v, för cellplast EPS är 0,9-1,4x10-6 m 2 /s. 19
