1 Murverk- Material, konstruktion, hantverk Murverkets material - Tegel, murblock, kompletterande material

2 Material: Tegel Råvaror: Lera normalt ishavslera år gamla Sand magrar leran Tillsatser: Chamotte tidigare bränd lera magrar leran Manganoxid ändrar färgen Kalkstensmjöl ändrar färgen Sågspån ökad porositet Magring av leran: Andel finpartiklar minskar vilket minskar krympningen

3 Lerans väg till tegel magring, konditionering, ältning formning 3-4 dygn Ca 100 o Ca 40 o bränning ca 3 dygn o

4 Formningsmetoder Handformat Handslaget Strängpressning Maskinslaget

5 Handslagning

6 Strängpressning Lersträng pressas ut igenom ett munstycke Avskärning

7 Maskinslagning På danska blödströgen, högre vattenhalt (jämfört med strängpressat)

8 Bränningsprocessen Modern tunnelugn, teglet skjuts igenom ugnen Äldre ringugn, teglet muras in, elden vandrar runt Bränning medför bestående förändring av leran till keramiskt material Under bränningen ökar densiteten hela tiden Teglet bränns till nära sintringsgränsen (varierar för leror, ofta ca 1100 o ) Vid sintringsgränsen smälter teglet

9 Teglets egenskaper: utseendet Faktorer som påverkar teglets utseende: Proportionerna kalk och järnoxid: Gulbrännande eller rödbrännande lera Syreöverskott vid bränning: Gulbrännande leror skiftar i rött Syreunderskott vid bränning: Gulbrännande leror får gröna färgtoner Rödbrännande leror får brun/svartbrun färg Schatteringar (färgskiftningar) p.g.a. hur teglet exponeras i ugnen Andra metoder, t.ex. bränning med kol, bränning med helt avstängd syretillförsel (grå- eller blådämpat) Tillsatser som påverkar färgen: Mangandioxid, kalkstensmjöl, pigmentering fungerar inte i tegel

10 Teglets ytor Benämningar: Ytstrukturer Maskinslaget tegel: Rustikare yta (nästan) alltid massivt Strängpressat tegel: Slät, trådskuren, borstad, räfflad, präglad, sandad, spånad, chamotterad m fl

11 Maskinslaget järnoxid i leran ger röd kulör, låg kalkhalt Maskinslaget hög kalkhalt i leran ger gul kulör

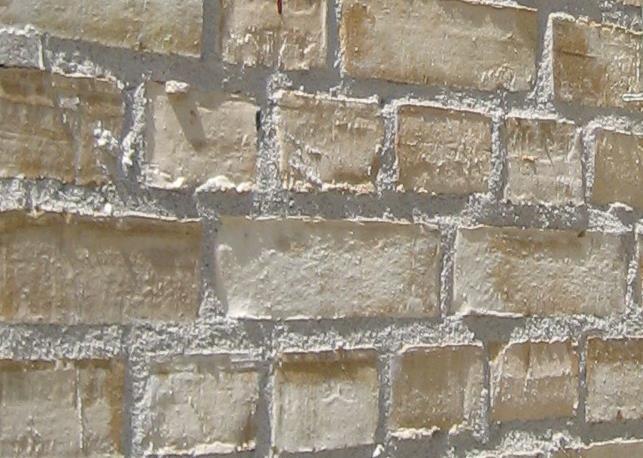

12 Maskinslaget Man har sprutat en lösning med kaolinlera på råteglet Maskinslaget Syre-tillförseln har stängts av helt under bränningen Gulbrännande lera ger då ljust grått (grådämpat), medan rödbrännande lera går i blått (blådämpat)

13 Strängpressat Spånad yta, schatterat Strängpressat Slät yta, baksidan utåt

14 Strängpressat Slät yta, tillsats av manganoxid Strängpressat Schatterat, spånad yta

15 Strängpressat Slät yta Strängpressat Spånad yta

16 Handslaget Hårdbränt, syreunderskott i ugnen, troligen sandad yta, Kolumbategel (108x37x528 mm) Handslaget Kolumbategel, grådämpat (bränt med avstängd syretillförsel)

17 Teglets frostbeständighet Helsingborgstegel: Tillverkades av skifferlera Hög bränningstemperatur, nära sintringsgränsen Mycket frostbeständigt Teglets frostbeständighet viktig kvalitetsparameter: När vatten i porsystemet fryser till is expanderar det, kan spränga sönder teglet Att bränna teglet hårt - metod att öka frostbeständigheten Bränningsgraden är inte enda viktiga faktorn

18 Tegelmurblock (Porotherm) Strängpressade hålblock 1 mm tunnfogsbruk i liggfog, inget bruk i stötfogar Planslipade vid tillverkning Tjockputsas eller används som bakmur

19 Material: Lättbetong Råvaror: Bränd kalk Cement Sand eller sandsten Aluminiumpulver Vatten Aluminium reagerar med bränd kalk, varvid det bildas vätgas-bubblor som ger porositet i massan Tillverkning: 1. Blandning av råvaror, vällingliknande konsistens 2. Tappas i form 3. Jäsning, massan härdar, styvnar till, varefter den skärs till önskad dimension med ståltråd 4. Härdas i autoklav, mättad vattenånga, högt tryck 5. Kemisk reaktion, kalciumhydrosilikat bildas, ger bestående hållfasthet och volymbeständighet

20 Användning av lättbetong Block, tunnfogsmurning Armerade balkar, upp till 3.6 m U-block för igjutning/armering Thermoblock, dvs kompositblock med isolering Armering i balkar: Järn rostskyddas med rostskyddsfärg Murning av lättbetong: 1-2 mm tunnfogslim, M10, hydrauliskt bindemedel, med vattenkvarhållande tillsats, lågalkaliskt

21 Lättbetong - egenskaper Lätt att bearbeta med t.ex. såg, yxa, spårverktyg Basiskt, ph 9-10, dvs skyddar ej stål mot korrosion Relativt mycket byggfukt, viktsprocent Densitetsklasser enligt tillverkare kg/m 3 (uttorkat) lägre densitet bättre värmeisolering högre densitet större bärförmåga lägre densitet - sämre ljudisolering

22 Lättbetong ytterligare egenskaper Hållfasthetsklasser enligt EKS: 2, 2.5, 3, 3.5, 4, 4.5, 5 Relativt bra värmeisoleringsegenskaper, λ-värde från Mycket byggfukt viktigt starta uttorkning tidigt Viss krympning vid uttorkning ej putsa för tidigt Äldre lättbetong, s.k. blåbetong, kan innehålla radon Lättbetong uppfanns i Sverige av Axel Eriksson, sattes i produktion 1929

23 Material: Lättklinker Råvara: Finkornig, kalkfattig lera LECA är ett varumärke: Light Expanded Clay Aggregate Lättklinkerkulor, keramiskt material, granulat 0-32 mm

24 Tillverkning av lättklinker Lerkulor värms i roterande ugn o Kemiskt bundet vatten förångas, lerkulorna förändras mekaniskt, poppar upp, får låg densitet Lättklinkern siktas i fraktioner

25 Tillverkning av lättklinkerblock Råvaror: Lättklinkerkulor Cement Sand Vatten Block tillverkas genom gjutning med cementbruk och lättklinkerkulor i fraktion 0-12 mm Blocken härdar och är sedan klara för leverans

26 Användning av lättklinkerblock Block för fullfogsmurning Block för tunnfogning Isoblock, dvs kompositblock med isolering Armerade balkar, normalt mm Armering i balkar: Kamstänger gjuts in Rostskyddas med rostskyddsfärg Murning: Fullfogsmurning 10 mm Tunnfogning med 3 mm fog Muras med bruk M 2,5

27 Lättklinkerblock - egenskaper Murytor ska slammas/putsas för att bli lufttäta Densitetsklasser normalt 650 och 900 kg/m 3 Hållfasthetsklasser: 2, 3, 5 λ-värde ca 0.20 vid fullfogsmurning, utan fog ca 0.15 Låg vattenupptagning, lämplig i grunder och källare

28 Kompletterande material: Armering; bistål, kamstänger Kramlor Glidskikt, vattenutledande membran
