Ulefos rörstöd. Korrosionsfria av PE ULEFOS RÖRSTÖD

Transkript

1 Korrosionsfria av PE Ulefos rörstöd Korrosionsfria. Tillverkade helt av PE Snabba att montera med snäpplåsning Flera varianter och storlekar Dy mm Lätt konstruktion

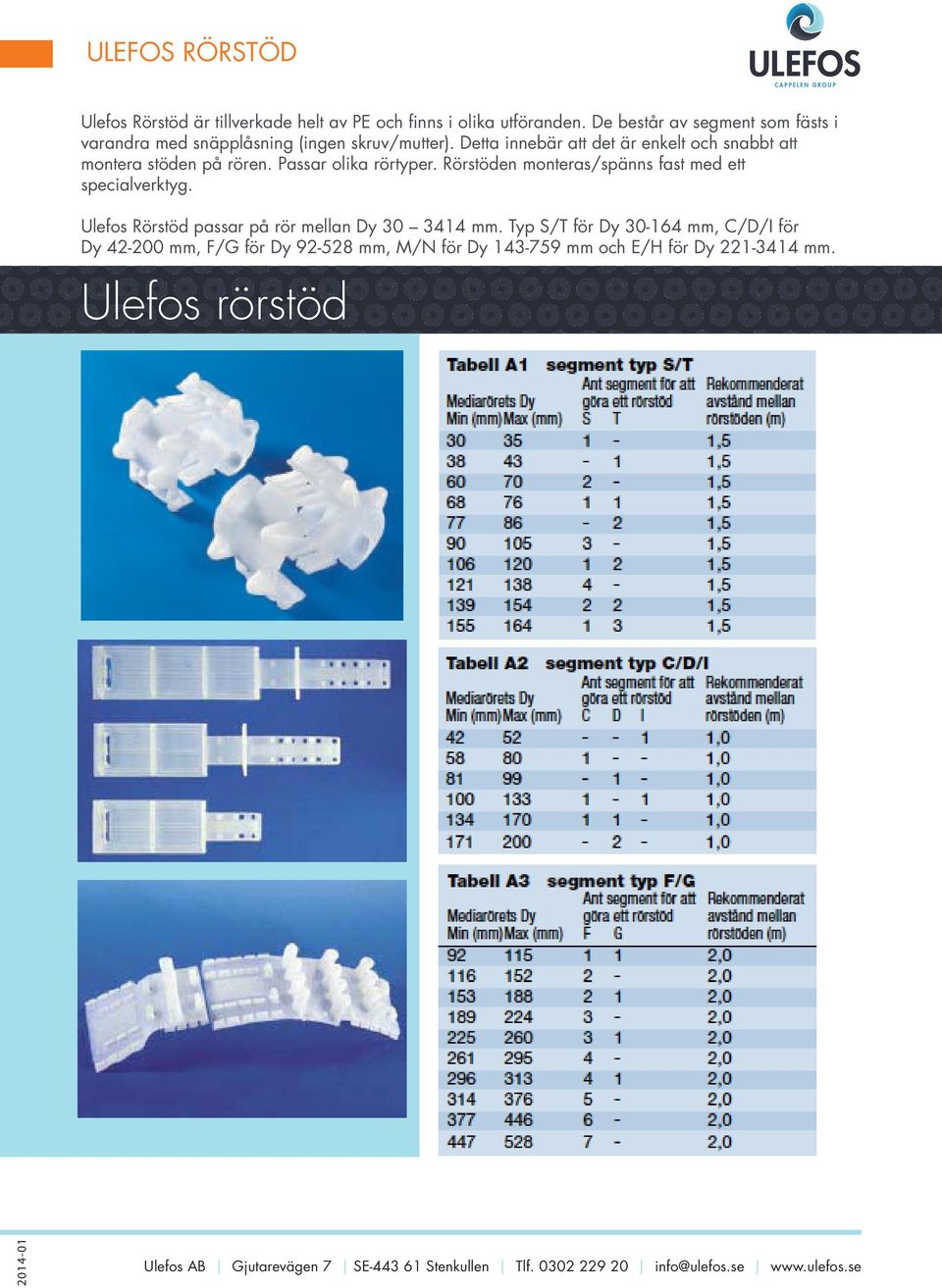

2 Ulefos Rörstöd är tillverkade helt av PE och finns i olika utföranden. De består av segment som fästs i varandra med snäpplåsning (ingen skruv/mutter). Detta innebär att det är enkelt och snabbt att montera stöden på rören. Passar olika rörtyper. Rörstöden monteras/spänns fast med ett specialverktyg. Ulefos Rörstöd passar på rör mellan Dy mm. Typ S/T för Dy mm, C/D/I för Dy mm, F/G för Dy mm, M/N för Dy mm och E/H för Dy mm. Ulefos rörstöd

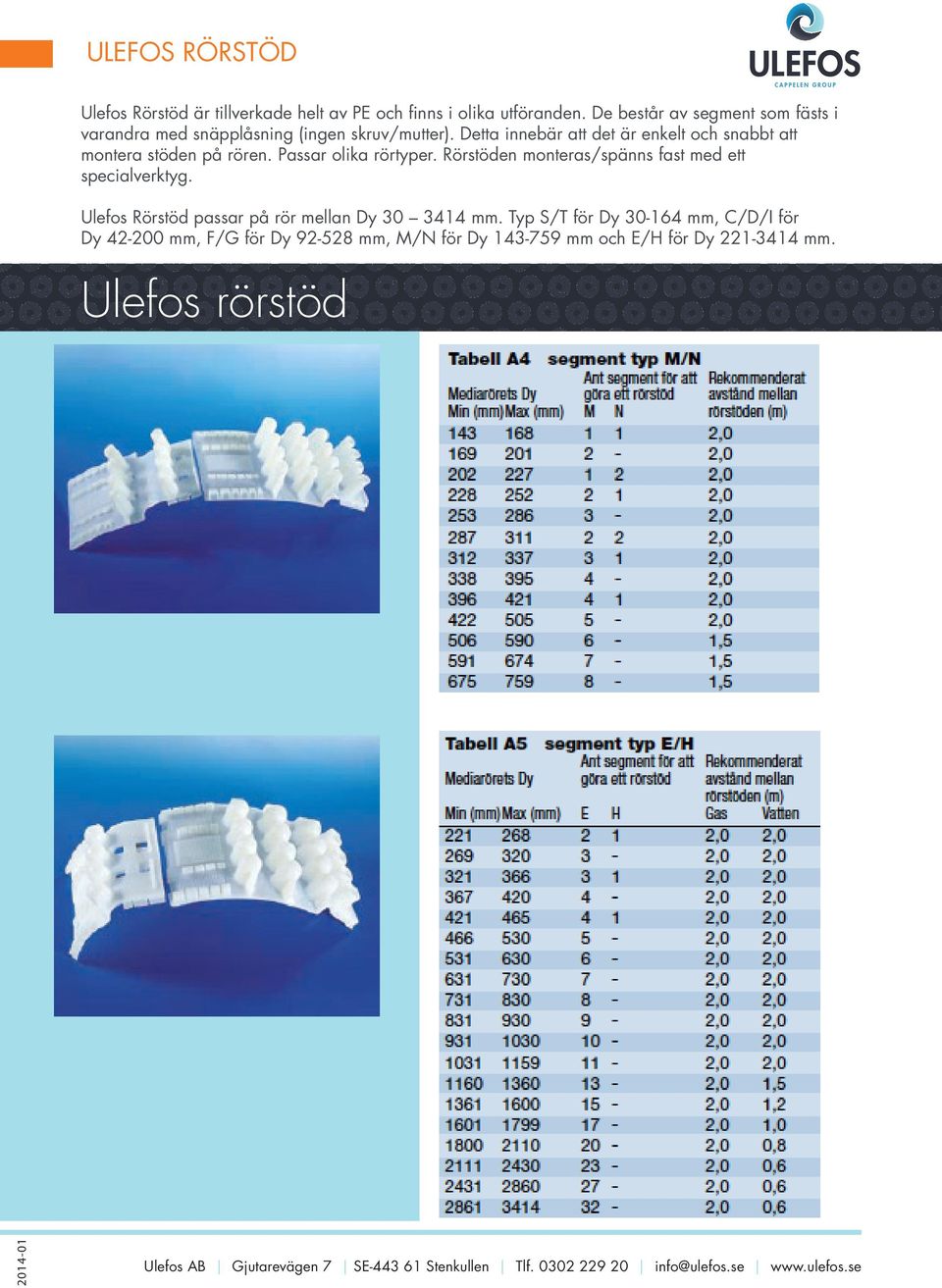

3 Ulefos Rörstöd är tillverkade helt av PE och finns i olika utföranden. De består av segment som fästs i varandra med snäpplåsning (ingen skruv/mutter). Detta innebär att det är enkelt och snabbt att montera stöden på rören. Passar olika rörtyper. Rörstöden monteras/spänns fast med ett specialverktyg. Ulefos Rörstöd passar på rör mellan Dy mm. Typ S/T för Dy mm, C/D/I för Dy mm, F/G för Dy mm, M/N för Dy mm och E/H för Dy mm. Ulefos rörstöd

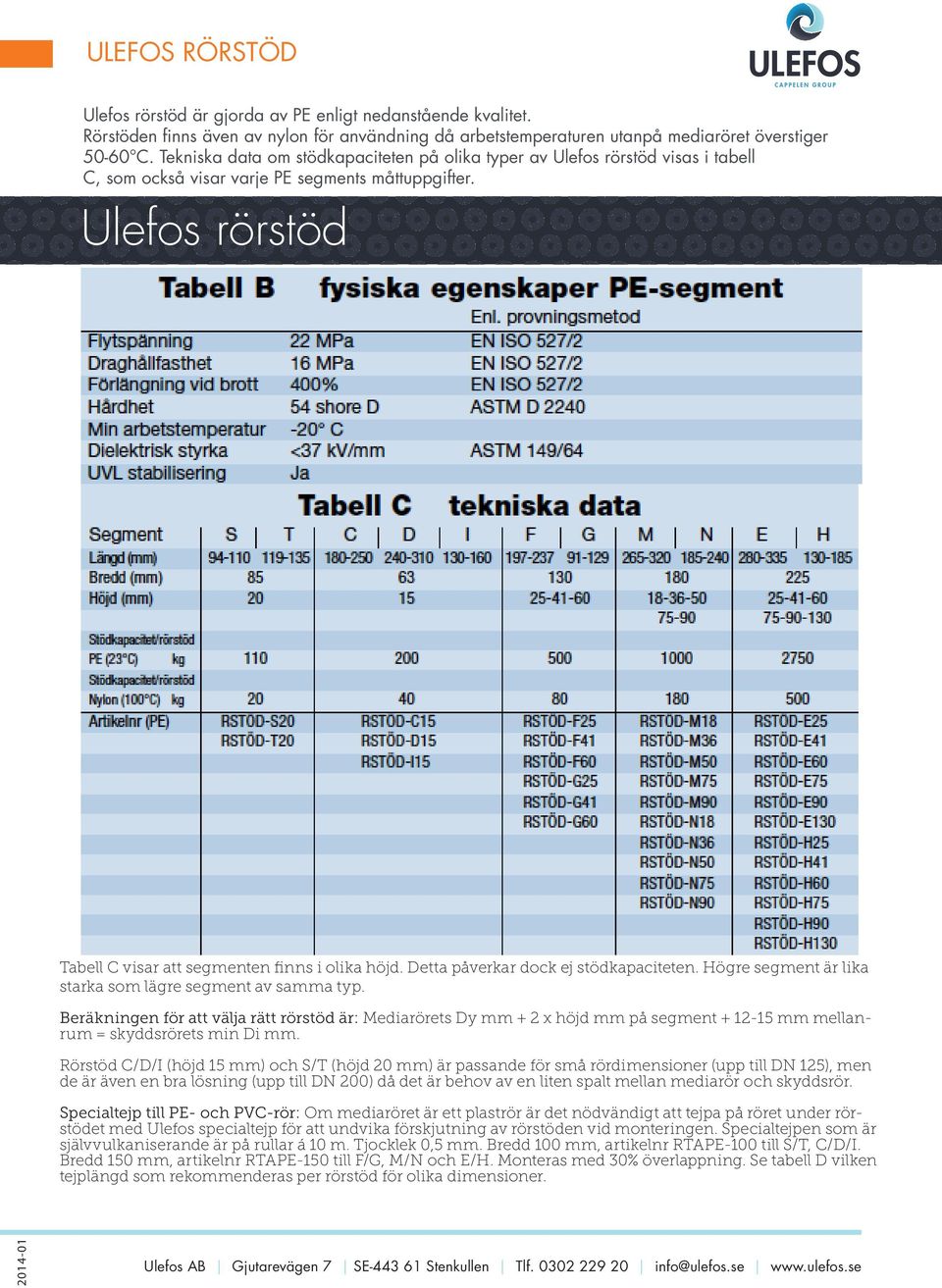

4 Ulefos rörstöd är gjorda av PE enligt nedanstående kvalitet. Rörstöden finns även av nylon för användning då arbetstemperaturen utanpå mediaröret överstiger C. Tekniska data om stödkapaciteten på olika typer av Ulefos rörstöd visas i tabell C, som också visar varje PE segments måttuppgifter. Ulefos rörstöd Tabell C visar att segmenten finns i olika höjd. Detta påverkar dock ej stödkapaciteten. Högre segment är lika starka som lägre segment av samma typ. Beräkningen för att välja rätt rörstöd är: Mediarörets Dy mm + 2 x höjd mm på segment mm mellanrum = skyddsrörets min Di mm. Rörstöd C/D/I (höjd 15 mm) och S/T (höjd 20 mm) är passande för små rördimensioner (upp till DN 125), men de är även en bra lösning (upp till DN 200) då det är behov av en liten spalt mellan mediarör och skyddsrör. Specialtejp till PE- och PVC-rör: Om mediaröret är ett plaströr är det nödvändigt att tejpa på röret under rörstödet med Ulefos specialtejp för att undvika förskjutning av rörstöden vid monteringen. Specialtejpen som är självvulkaniserande är på rullar á 10 m. Tjocklek 0,5 mm. Bredd 100 mm, artikelnr RTAPE-100 till S/T, C/D/I. Bredd 150 mm, artikelnr RTAPE-150 till F/G, M/N och E/H. Monteras med 30% överlappning. Se tabell D vilken tejplängd som rekommenderas per rörstöd för olika dimensioner.

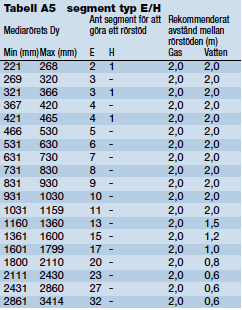

5 Ulefos rörstöd Den information som krävs för att kunna välja rätt rörstöd är Mediarörets ytterdiameter inkl. ev ytbeläggning Skyddsrörets innerdiameter Totallängd mediarör inuti skyddsröret Mediarörets vikt kg/m inkl. media Steg för steg för val av rätt rörstöd Antalet segment som behövs för att göra ett rörstödsystem med rekommenderat mellanrum bestäms enligt tabellerna A1 - A5 samt C. Antal rörstöd Dubbla rörstöd vid varje rörända rekommenderas för att undvika problem med yttre sättningar. Formeln för antalet rörstöd som behövs till varje mediarör är N2. Totala antalet segment har formeln Ntot Långa eller tunga mediarör Om mediaröret är över 150 m eller väger mer än 2750 kg/m inkl. media föreslår vi segmenten typ E/H extra förstärkta. Dessutom gäller ej det tidigare rekommenderade mellanrummet mellan rörstöden på 2 m, se exempel nästa sida. Kontakta Ulefos för närmare information.

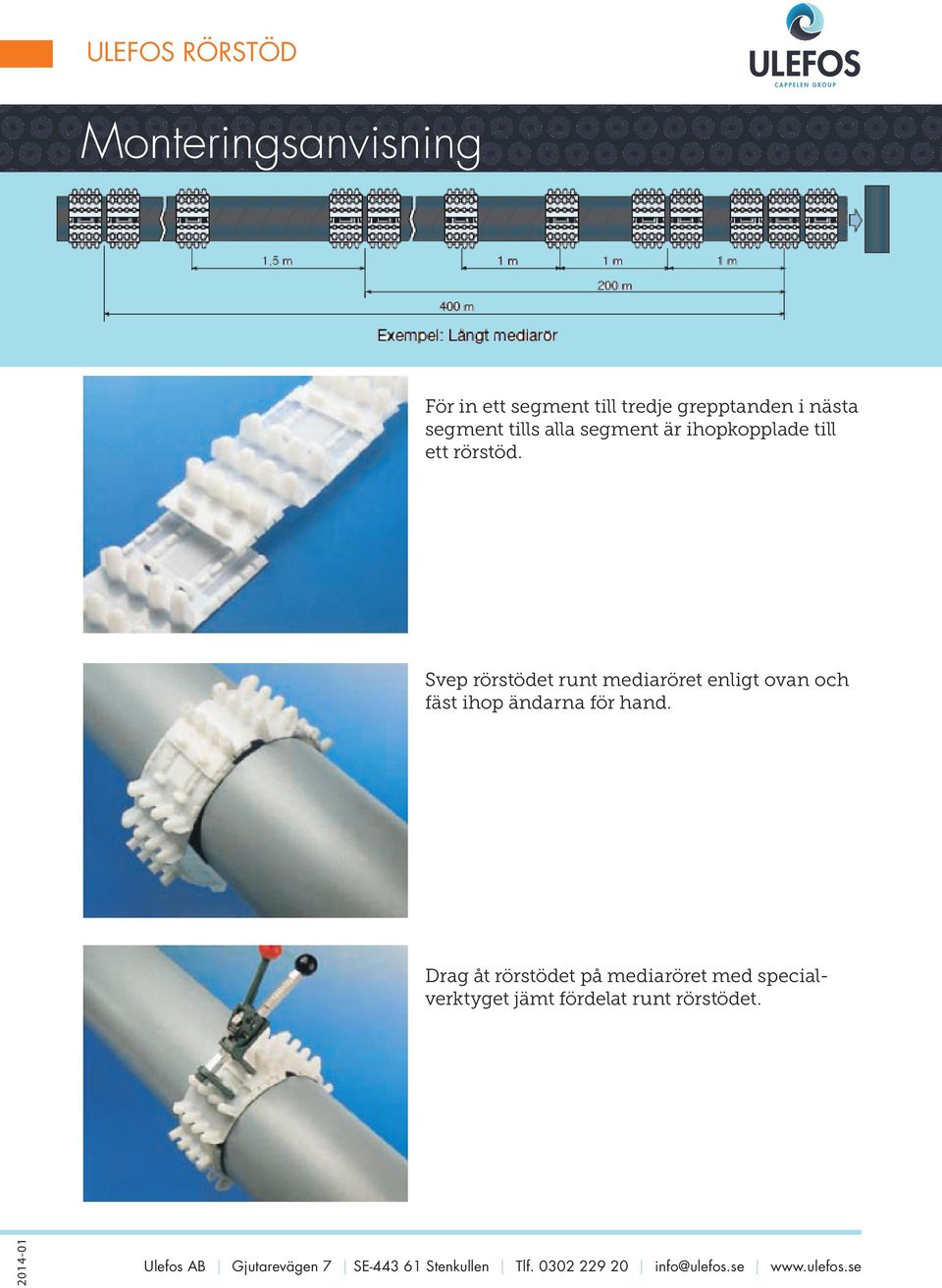

6 Monteringsanvisning För in ett segment till tredje grepptanden i nästa segment tills alla segment är ihopkopplade till ett rörstöd. Svep rörstödet runt mediaröret enligt ovan och fäst ihop ändarna för hand. Drag åt rörstödet på mediaröret med specialverktyget jämt fördelat runt rörstödet.

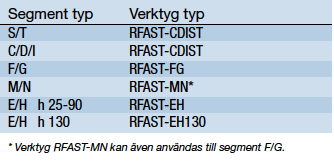

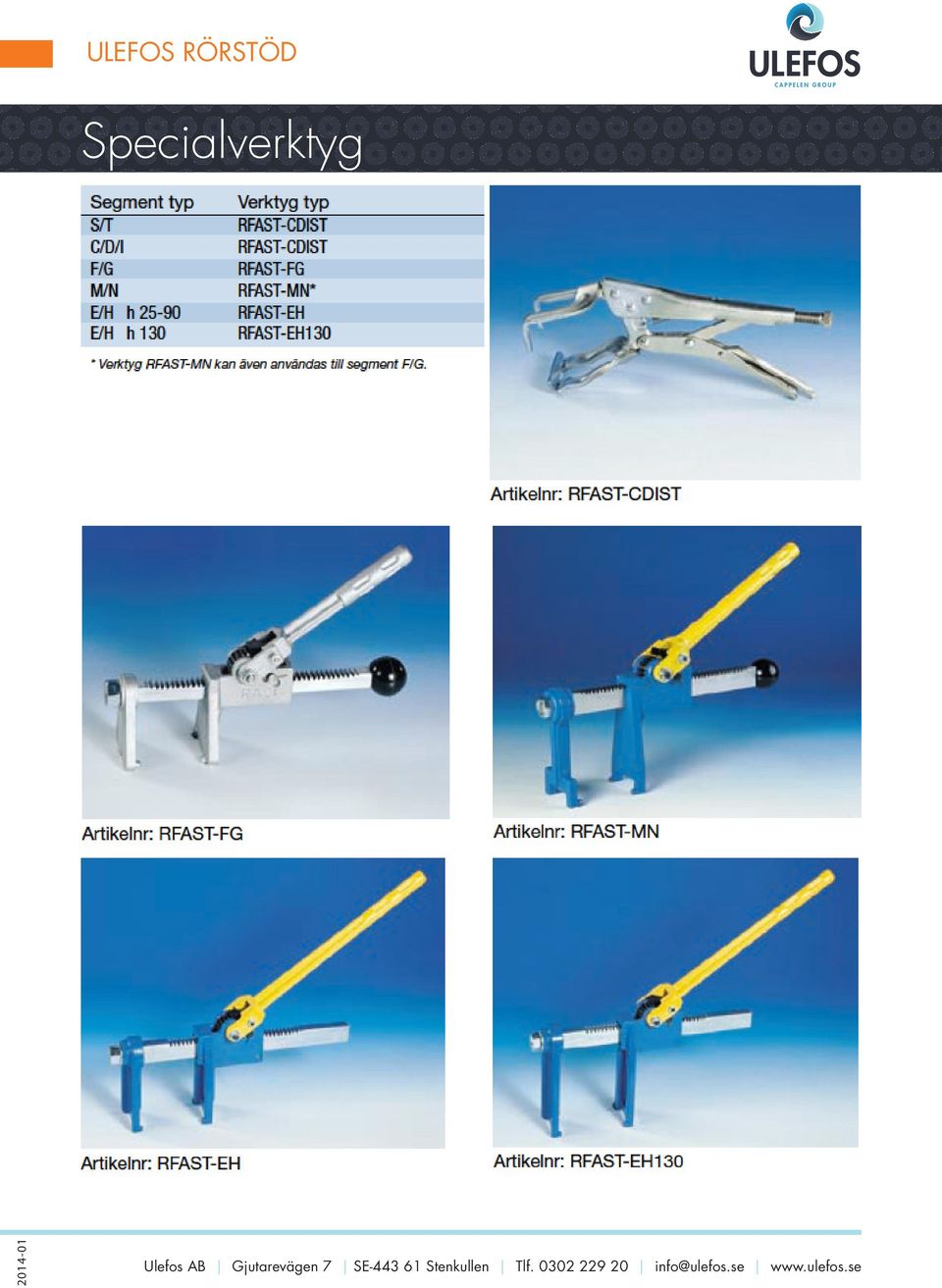

7 Specialverktyg

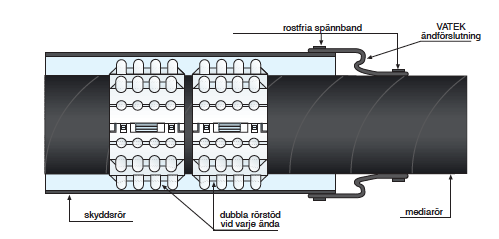

8 När mediaröret är installerat i skyddsröret kan ändförslutningar monteras. Ulefos erbjuder två alternativ. Värmekrympande muff, typ VZ Då värmekrympande muffar beställs måste den exakta Dy mm på mediarör och skyddsrör anges. Ändförslutningar av gummi Ändförslutningar av EPDM gummi har en spännvidd mellan 5-8 mm från Dy måtten på mediarör respektive skyddsrör. Om behovet är över 8 mm rekommenderas att mediarörets Dy görs större genom att vira Ulefos självvulkaniserande tejp runt media röret med lämpligt antal varv.
