MapeWrap C UNI-AX. MapeWrap C UNI-AX HM. Mycket stark kolfiberduk med fibrer i en riktning med hög och mycket hög elasticitetsmodul

Transkript

1 MapeWrap C UNI-AX MapeWrap C UNI-AX HM Mycket stark kolfiberduk med fibrer i en riktning med hög och mycket hög elasticitetsmodul ANVÄNDNINGSOMRÅDE Systemet är lämpligt för reparation av armerade betongelement med slitageskador, för armering av betongelement, som är utsatta för böjmoment och axialbelastning och för jordskalvssäkring av konstruktioner i jordskalvsutsatta områden. Några exempel på användning Reparation, underhåll och statisk förstärkning av nedgångna konstruktioner, där det är nödvändigt att öka elementets böjhållfasthet. Armering av betongelement, som är utsatta för böjmoment och axialbelastning (pelare, bropelare, skorstenar) för att öka duktilitet och belastningsbarhet. Jordskalvssäkring och restaurering av välvda konstruktioner utan att dimensionerna behöver ökas och utan fara för att vätska tränger in mot de invändiga ytorna av valvgången. Reparation av skador orsakade av brand. Förstärkning av bärande element i byggnader som skall byggas om av arkitektoniska orsaker eller för ny användning. TEKNISKA EGENSKAPER MapeWrap C UNI-AX och MapeWrap C UNI-AX HM är kolfiberdukar med fibrer i en riktning som karaktäriseras av en hög ( N/mm 2 ) och en extremt hög ( N/mm 2 ) elasticitetsmodul respektive hög draghållfasthet. De kan appliceras enligt två skilda tekniker: torrmetoden genom användning av följande serie av epoxihartse;: Mapewrap Primer 1, för förbehandling av underlaget; MapeWrap 11 och Mapewrap 12, för spackling och utjämning av ojämna områden och för att täta porösa ytor ( har längre öppentid); MapeWrap 21, impregneringsmedel för fiberduken om våtmetoden används; MapeWrap 31, impregneringsmedel för fiberduken om torrmetoden används. Med våtmetoden doppas MapeWrap-duken för hand i MapeWrap 21 omedelbart före montering på ytan. Med torrmetoden läggs duken direkt på ett skikt med MapeWrap 31, som påförts på betongelementet som skall förstärkas. För att täcka så många krav på design som möjligt produceras MapeWrap C UNI-AX och MapeWrap C UNI-AX HM i två olika styrkor (300 och 600 g/m 2 ) samt i tre olika bredder /10 cm, 20 cm och 40 cm) enligt följande: MapeWrap C UNI-AX 300: M.E. = 230,000 N/mm 2 ; MapeWrap C UNI-AX 600: M.E. = 230,000 N/mm 2 ; [sche3] 1002_mapewrap c uni-ax_se ( ª Bozza/Ciano/PDF)

2 MapeWrap C UNI-AX MapeWrap C UNI-AX HM Preparering av underlaget Påföring av MapeWrap Primer 1 Spackling med MapeWrap 11 eller MapeWrap C UNI-AX HM 300: M.E. = 390,000 N/mm 2 ; MapeWrap C UNI-AX HM 600: M.E. = 390,000 N/mm 2. FÖRDELAR Tack vare den extremt låga vikten är montering av dukarna i MapeWrap C UNI-AX-serien mindre arbetskrävande än traditionella armeringsmetoder (t.ex. stålskivor). Både med våtmetoden (med hjälp av en impregneringsmaskin) och torrmetoden kan produkten monteras mycket snabbt och ofta utan att konstruktionen tas ur användning. Till skillnad från stålplattor anpassar MapeWrap C UNI-X och MapeWrap C UNI- AX HM-dukarna sig till ytan på elementen som skall repareras. Det är inte nödvändigt med temporära förstärkningar under monteringsprocessen, vilket eliminerar alla risker för att denna förstärkning skall rosta. REKOMMENDATIONER Alla som arbetar med produkten skall använda handskar, andningsmask och skyddsglasögon. BRUKSANVISNING Preparering av underlaget Underlaget där MapeWrap C UNI-X och MapeWrap C UNI-AX HM-duken skall monteras skall vara helt rent och torrt och skall ha god mekanisk styrka. Fasta underlag måste eventuellt sandblästras för att avlägsna rester efter formsläppningsmedel, lack eller färg och cementvälling. Om betongen är uppsprucken bör lösa stycken i det skadade området avlägsnas för hand, genom högtrycksspolning eller med lufthammare. Rengör armeringen och avlägsna eventuella rester av rost. Avlägsna alla spår av rost från armeringen och skydda med Mapefer två-komponents cementbaserat antikorrosionsbruk eller Mapefer 1K enkomponents cementbaserat antikorrosionsbruk (se respektive produkts Tekniska Datablad för appliceringsinstruktion). Reparera betongkonstruktionen med produkter ur Mapegrout serien. Avvakta minst tre veckor innan installation av MapeWrap C UNI-AX eller MapeWrap C UNI-AX HM. Om det är nödvändigt med omedelbar förstärkning, bör man använda Adesilex PG1 eller Mapefloor EP19. Täta eventuella sprickor i ytan genom att spruta in Epojet (om sprickorna är torra eller något fuktiga) eller Foamjet T eller Foamjet F (om sprickorna är våta eller utsatta för inträngande vatten). Alla skarpa kanter på betongelement (t.ex. på bjälkar och pelare), som skall täckas med MapeWrap C UNI-X och MapeWrap C UNI- AX HM, skall avrundas med demoleringshammare eller på annat lämpligt sätt. Det rekommenderas att hörnradien är minst 2 cm. Montering av MapeWrap C UNI-X och MapeWrap C UNI-AX HM med våtmetoden Steg för steg 1. Blanda Mapewrap Primer Påför Mapewrap Primer Blanda Mapewrap 11 eller. 4. Påför Mapewrap 11 eller. 5. Blanda MapeWrap Impregnera duken med MapeWrap Montera MapeWrap C UNI-X och MapeWrap C UNI-AX HM-duken. 1. Blanda Mapewrap Primer 1 Blanda de två komponenterna i Mapewrap Primer 1. Häll del B i del A och blanda med borr och visp, tills en helt homogen, flytande massa uppnås. Blandningsförhållande: 3 delar A och 1 del B, baserat på vikt. Använd hela förpackningar för att undvika doseringsfel. Efter blandning har Mapewrap Primer 1 en öppentid på cirka 90 minuter vid +23 C. 2. Påför Mapewrap Primer 1 Använd rulle eller borste för att påföra ett jämnt skikt med Mapewrap Primer 1 på den rena och torra betongytan. På mycket porösa underlag bör ytterligare en strykning med Mapewrap Primer 1 göras, efter det att den första strykningen har absorberats fullständigt. Avjämna sedan ytan med MapeWrap 11 eller MapeWrap 21 medan bruket under fortfarande är färskt. 3. Blanda Mapewrap 11 eller Beroende på temperaturen och hur lång öppentid man behöver, väljer man antingen Mapewrap 11 eller ( har längre öppentid). Häll del B i del A och blanda med borr och visp, tills en helt jämn, grå massa erhålls. Blandningsförhållande för båda produkterna: 3 delar A och 1 del B, baserat på vikt. Efter blandning har Mapewrap 11 en öppentid på cirka 40 minuter vid +23 C, medan har en öppentid på cirka 60 minuter. 4. Påför Mapewrap 11 eller På betongytor som redan tidigare behandlats med MapeWrap Primer 1, och medan det fortfarande är färskt, applicera ett 1 mm tjockt lager av MapeWrap 11 eller MapeWrap 21 med en tandad spackel, släta sedan ut ytan med en slät spackel för att avlägsna mindre ojämnheter i ytan. Använd samma produkt för att fylla och avrunda hörn, så att profilen får en hörnradie på minst 2 cm. 5. Blanda MapeWrap 21 Häll del B i del A och blanda med borr och visp, tills en helt homogen, flytande massa erhålls. Blandningsförhållande: 4 delar A och 1 del B, baserat på vikt. Produkten har en öppentid på cirka 40 minuter vid +23 C.

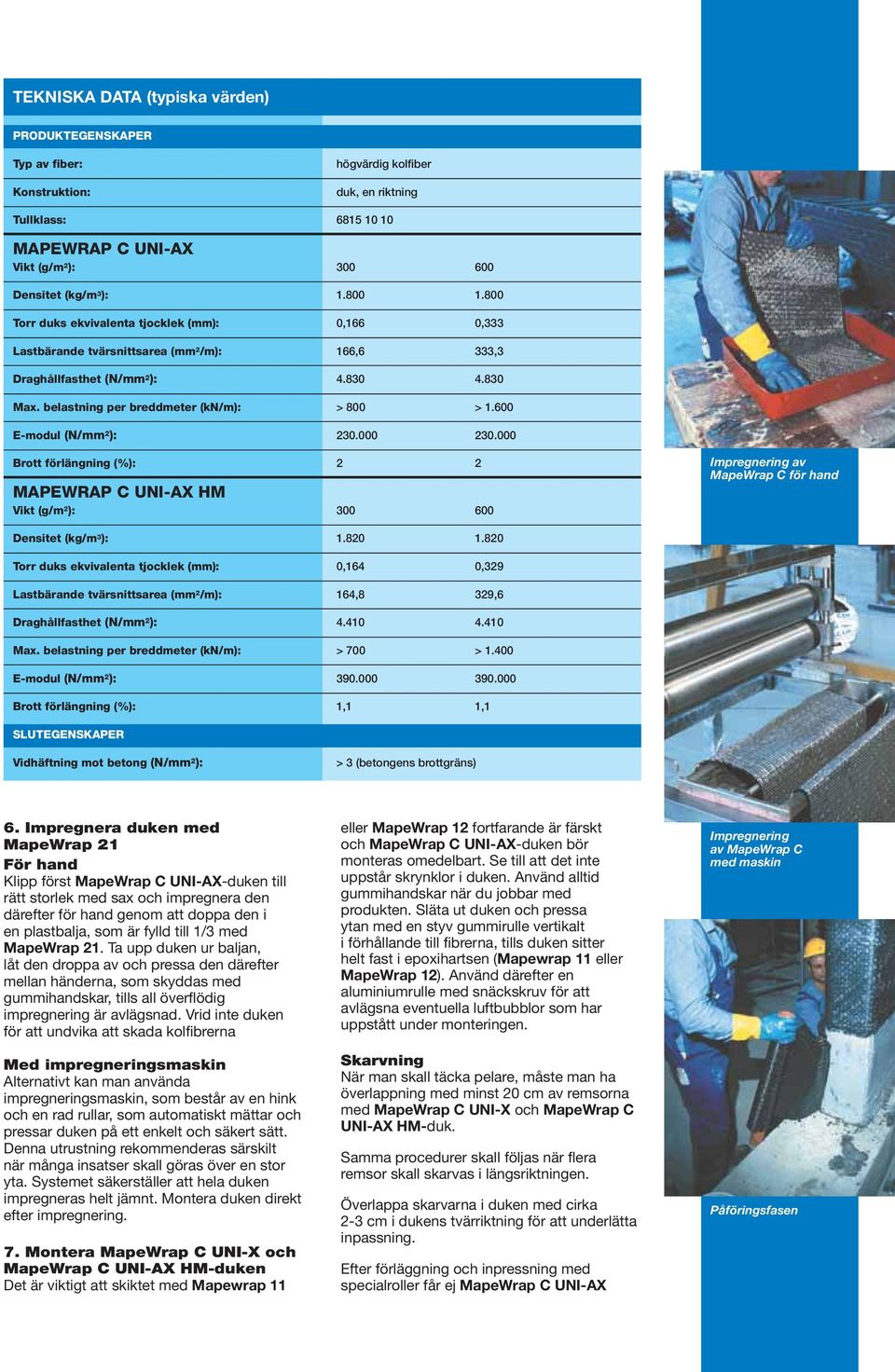

3 TEKNISKA DATA (typiska värden) PRODUKTEGENSKAPER Typ av fiber: Konstruktion: högvärdig kolfiber duk, en riktning Tullklass: MAPEWRAP C UNI-AX Vikt (g/m 2 ): Densitet (kg/m 3 ): Torr duks ekvivalenta tjocklek (mm): 0,166 0,333 Lastbärande tvärsnittsarea (mm 2 /m): 166,6 333,3 Draghållfasthet (N/mm 2 ): Max. belastning per breddmeter (kn/m): > 800 > E-modul (N/mm 2 ): Brott förlängning (%): 2 2 MAPEWRAP C UNI-AX HM Vikt (g/m 2 ): Impregnering av MapeWrap C för hand Densitet (kg/m 3 ): Torr duks ekvivalenta tjocklek (mm): 0,164 0,329 Lastbärande tvärsnittsarea (mm 2 /m): 164,8 329,6 Draghållfasthet (N/mm 2 ): Max. belastning per breddmeter (kn/m): > 700 > E-modul (N/mm 2 ): Brott förlängning (%): 1,1 1,1 SLUTEGENSKAPER Vidhäftning mot betong (N/mm 2 ): > 3 (betongens brottgräns) 6. Impregnera duken med MapeWrap 21 För hand Klipp först MapeWrap C UNI-AX-duken till rätt storlek med sax och impregnera den därefter för hand genom att doppa den i en plastbalja, som är fylld till 1/3 med MapeWrap 21. Ta upp duken ur baljan, låt den droppa av och pressa den därefter mellan händerna, som skyddas med gummihandskar, tills all överflödig impregnering är avlägsnad. Vrid inte duken för att undvika att skada kolfibrerna Med impregneringsmaskin Alternativt kan man använda impregneringsmaskin, som består av en hink och en rad rullar, som automatiskt mättar och pressar duken på ett enkelt och säkert sätt. Denna utrustning rekommenderas särskilt när många insatser skall göras över en stor yta. Systemet säkerställer att hela duken impregneras helt jämnt. Montera duken direkt efter impregnering. 7. Montera MapeWrap C UNI-X och MapeWrap C UNI-AX HM-duken Det är viktigt att skiktet med Mapewrap 11 eller fortfarande är färskt och MapeWrap C UNI-AX-duken bör monteras omedelbart. Se till att det inte uppstår skrynklor i duken. Använd alltid gummihandskar när du jobbar med produkten. Släta ut duken och pressa ytan med en styv gummirulle vertikalt i förhållande till fibrerna, tills duken sitter helt fast i epoxihartsen (Mapewrap 11 eller ). Använd därefter en aluminiumrulle med snäckskruv för att avlägsna eventuella luftbubblor som har uppstått under monteringen. Skarvning När man skall täcka pelare, måste man ha överlappning med minst 20 cm av remsorna med MapeWrap C UNI-X och MapeWrap C UNI-AX HM-duk. Samma procedurer skall följas när flera remsor skall skarvas i längsriktningen. Överlappa skarvarna i duken med cirka 2-3 cm i dukens tvärriktning för att underlätta inpassning. Efter förläggning och inpressning med specialroller får ej MapeWrap C UNI-AX Impregnering av MapeWrap C med maskin Påföringsfasen

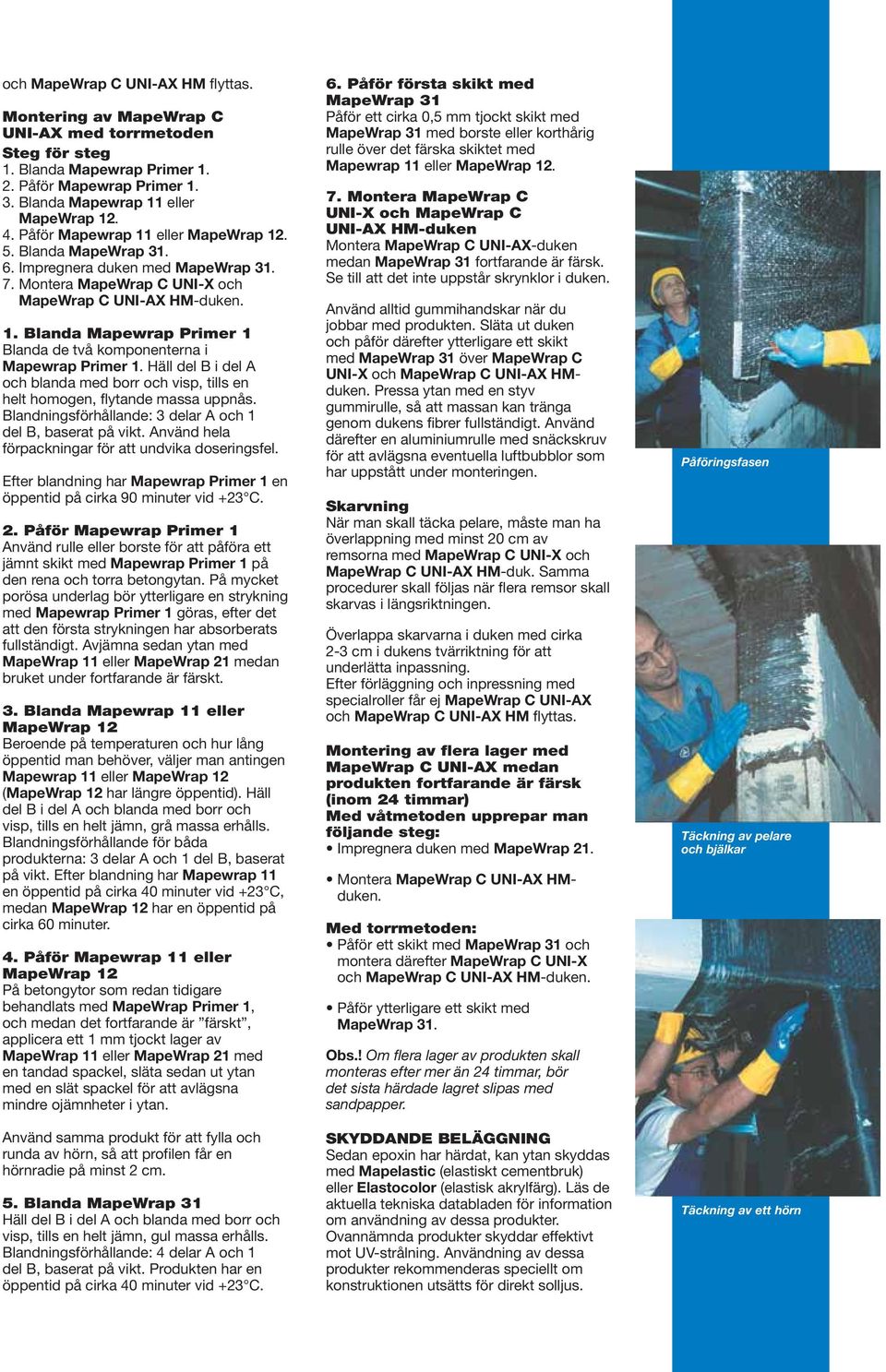

4 och MapeWrap C UNI-AX HM flyttas. Montering av MapeWrap C UNI-AX med torrmetoden Steg för steg 1. Blanda Mapewrap Primer Påför Mapewrap Primer Blanda Mapewrap 11 eller. 4. Påför Mapewrap 11 eller. 5. Blanda MapeWrap Impregnera duken med MapeWrap Montera MapeWrap C UNI-X och MapeWrap C UNI-AX HM-duken. 1. Blanda Mapewrap Primer 1 Blanda de två komponenterna i Mapewrap Primer 1. Häll del B i del A och blanda med borr och visp, tills en helt homogen, flytande massa uppnås. Blandningsförhållande: 3 delar A och 1 del B, baserat på vikt. Använd hela förpackningar för att undvika doseringsfel. Efter blandning har Mapewrap Primer 1 en öppentid på cirka 90 minuter vid +23 C. 2. Påför Mapewrap Primer 1 Använd rulle eller borste för att påföra ett jämnt skikt med Mapewrap Primer 1 på den rena och torra betongytan. På mycket porösa underlag bör ytterligare en strykning med Mapewrap Primer 1 göras, efter det att den första strykningen har absorberats fullständigt. Avjämna sedan ytan med MapeWrap 11 eller MapeWrap 21 medan bruket under fortfarande är färskt. 3. Blanda Mapewrap 11 eller Beroende på temperaturen och hur lång öppentid man behöver, väljer man antingen Mapewrap 11 eller ( har längre öppentid). Häll del B i del A och blanda med borr och visp, tills en helt jämn, grå massa erhålls. Blandningsförhållande för båda produkterna: 3 delar A och 1 del B, baserat på vikt. Efter blandning har Mapewrap 11 en öppentid på cirka 40 minuter vid +23 C, medan har en öppentid på cirka 60 minuter. 4. Påför Mapewrap 11 eller På betongytor som redan tidigare behandlats med MapeWrap Primer 1, och medan det fortfarande är färskt, applicera ett 1 mm tjockt lager av MapeWrap 11 eller MapeWrap 21 med en tandad spackel, släta sedan ut ytan med en slät spackel för att avlägsna mindre ojämnheter i ytan. Använd samma produkt för att fylla och runda av hörn, så att profilen får en hörnradie på minst 2 cm. 5. Blanda MapeWrap 31 Häll del B i del A och blanda med borr och visp, tills en helt jämn, gul massa erhålls. Blandningsförhållande: 4 delar A och 1 del B, baserat på vikt. Produkten har en öppentid på cirka 40 minuter vid +23 C. 6. Påför första skikt med MapeWrap 31 Påför ett cirka 0,5 mm tjockt skikt med MapeWrap 31 med borste eller korthårig rulle över det färska skiktet med Mapewrap 11 eller. 7. Montera MapeWrap C UNI-X och MapeWrap C UNI-AX HM-duken Montera MapeWrap C UNI-AX-duken medan MapeWrap 31 fortfarande är färsk. Se till att det inte uppstår skrynklor i duken. Använd alltid gummihandskar när du jobbar med produkten. Släta ut duken och påför därefter ytterligare ett skikt med MapeWrap 31 över MapeWrap C UNI-X och MapeWrap C UNI-AX HMduken. Pressa ytan med en styv gummirulle, så att massan kan tränga genom dukens fibrer fullständigt. Använd därefter en aluminiumrulle med snäckskruv för att avlägsna eventuella luftbubblor som har uppstått under monteringen. Skarvning När man skall täcka pelare, måste man ha överlappning med minst 20 cm av remsorna med MapeWrap C UNI-X och MapeWrap C UNI-AX HM-duk. Samma procedurer skall följas när flera remsor skall skarvas i längsriktningen. Överlappa skarvarna i duken med cirka 2-3 cm i dukens tvärriktning för att underlätta inpassning. Efter förläggning och inpressning med specialroller får ej MapeWrap C UNI-AX och MapeWrap C UNI-AX HM flyttas. Montering av flera lager med MapeWrap C UNI-AX medan produkten fortfarande är färsk (inom 24 timmar) Med våtmetoden upprepar man följande steg: Impregnera duken med MapeWrap 21. Montera MapeWrap C UNI-AX HMduken. Med torrmetoden: Påför ett skikt med MapeWrap 31 och montera därefter MapeWrap C UNI-X och MapeWrap C UNI-AX HM-duken. Påför ytterligare ett skikt med MapeWrap 31. Obs.! Om flera lager av produkten skall monteras efter mer än 24 timmar, bör det sista härdade lagret slipas med sandpapper. SKYDDANDE BELÄGGNING Sedan epoxin har härdat, kan ytan skyddas med Mapelastic (elastiskt cementbruk) eller Elastocolor (elastisk akrylfärg). Läs de aktuella tekniska databladen för information om användning av dessa produkter. Ovannämnda produkter skyddar effektivt mot UV-strålning. Användning av dessa produkter rekommenderas speciellt om konstruktionen utsätts för direkt solljus. Påföringsfasen Täckning av pelare och bjälkar Täckning av ett hörn

5 FÖRHÅLLNINGSREGLER UNDER OCH EFTER PÅFÖRING AV PRODUKTEN Påföring skall inte utföras vid temperaturer lägre än +5 C och konstruktionen måste skyddas mot slagregn och damm. Efter påföring bör temperaturen på ytan som behandlats hållas över +5 C. Skydda mot regn i minst 24 timmar om temperaturen inte faller under +15 C och i minst 3 dagar vid lägre temperatur. REKOMMENDATIONER BETRÄFFANDE HANTERING AV PRODUKTERNA Användning av vattentäta gummihandskar, skyddsglasögon och andningsskydd är ett krav vid blandning och montering av detta system. Undvik att produkten kommer i kontakt med ögon och hud. Om nödvändigt, tvätta grundligt med rinnande vatten och tvål och uppsök läkare. Om produkten påförs i ett stängt utrymme, bör man sörja för god ventilation, så att luften hela tiden byts ut. För mer information, vänligen läs HMS-databladet. FÖRPACKNING MapeWrap C UNI-X och MapeWrap C UNI-AX HM-dukar levereras i 50 m långa rullar i kartong med följande namn: Vikt (g/m 2 ) Höjd (cm) Yta (m 2 /m) Yta (m 2 /rulle) MapeWrap C UNI-AX 300/ ,1 5 MapeWrap C UNI-AX 300/ ,2 10 MapeWrap C UNI-AX 300/ ,4 20 MapeWrap C UNI-AX 600/ ,1 5 MapeWrap C UNI-AX 600/ ,2 10 MapeWrap C UNI-AX 600/ ,4 20 MapeWrap C UNI-AX HM 300/ ,1 5 MapeWrap C UNI-AX HM 300/ ,2 10 MapeWrap C UNI-AX HM 300/ ,4 20 MapeWrap C UNI-AX HM 600/ ,1 5 MapeWrap C UNI-AX HM 600/ ,2 10 MapeWrap C UNI-AX HM 600/ ,4 20 Påföring av en andra strykning med MapeWrap ÅTGÅNG AV EPOXI Ytbehandling, spackling och utjämning Åtgång (g/m 2 ) MapeWrap Primer MapeWrap 11 o Impregnering av MapeWrap C UNI-X och MapeWrap C UNI-AX HM-duken Exempel på en skarv: 1. Överlappning mot toppdel 20 cm. 2. Två remsor ved sedan av varandra cm med överlappning i längdsriktning MapeWrap 21 MapeWrap 31 Typ (UNI-AX) (g/m 2 ) Åtgång (g/m 2 ) Höjd (cm) Åtgång (g/m) Övermålning med Elastocolor

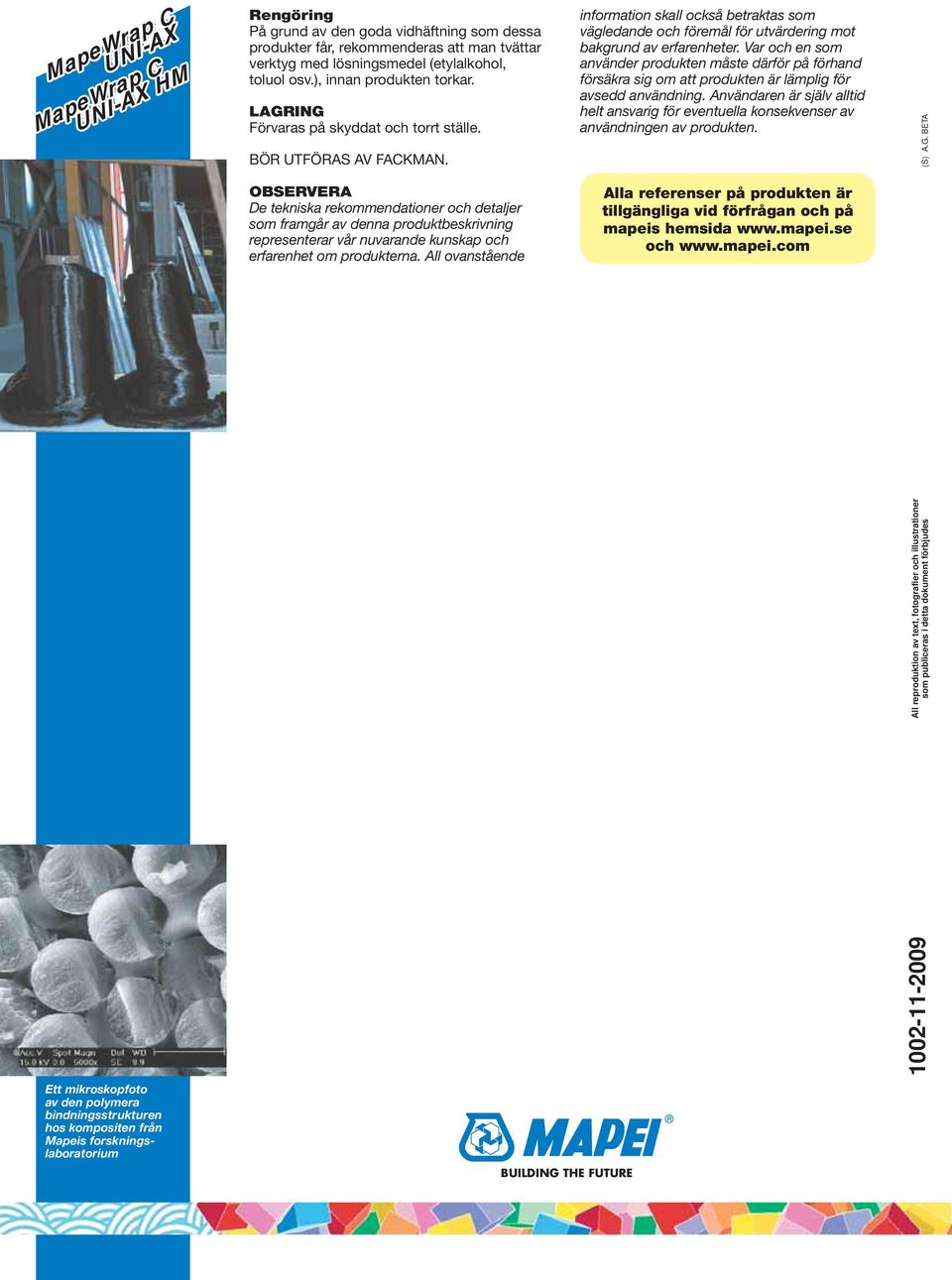

6 MapeWrap C UNI-AX MapeWrap C UNI-AX HM Rengöring På grund av den goda vidhäftning som dessa produkter får, rekommenderas att man tvättar verktyg med lösningsmedel (etylalkohol, toluol osv.), innan produkten torkar. LAGRING Förvaras på skyddat och torrt ställe. BÖR UTFÖRAS AV FACKMAN. OBSERVERA De tekniska rekommendationer och detaljer som framgår av denna produktbeskrivning representerar vår nuvarande kunskap och erfarenhet om produkterna. All ovanstående information skall också betraktas som vägledande och föremål för utvärdering mot bakgrund av erfarenheter. Var och en som använder produkten måste därför på förhand försäkra sig om att produkten är lämplig för avsedd användning. Användaren är själv alltid helt ansvarig för eventuella konsekvenser av användningen av produkten. Alla referenser på produkten är tillgängliga vid förfrågan och på mapeis hemsida och All reproduktion av text, fotografier och illustrationer som publiceras i detta dokument förbjudes (S) A.G. BETA Ett mikroskopfoto av den polymera bindningsstrukturen hos kompositen från Mapeis forskningslaboratorium BUILDING THE FUTURE
